47

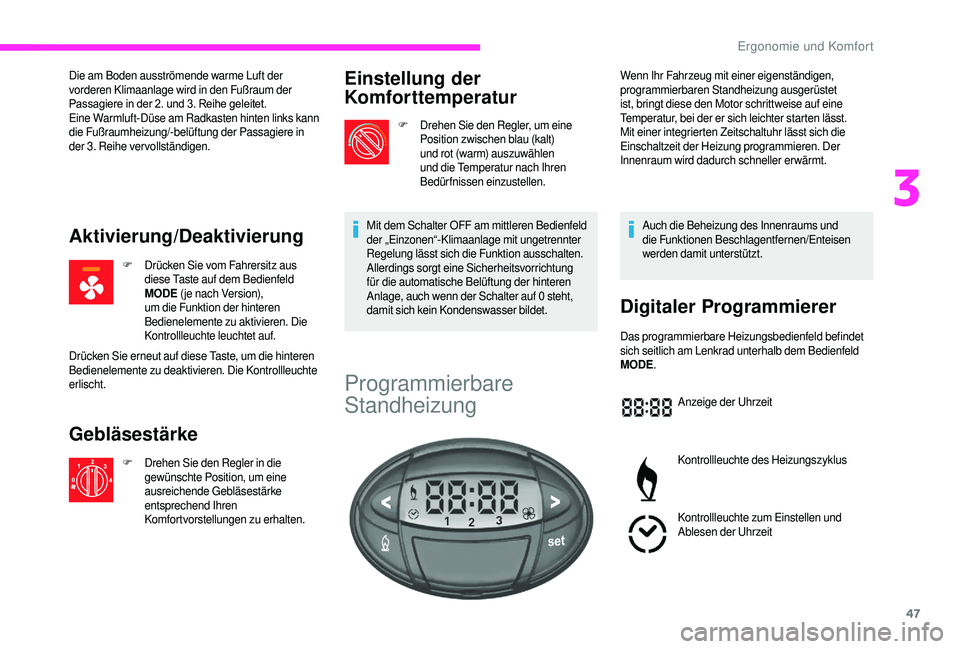

Die am Boden ausströmende warme Luft der
vorderen Klimaanlage wird in den Fußraum der
Passagiere in der 2. und 3. Reihe geleitet.
Eine Warmluft-Düse am Radkasten hinten links kann
die Fußraumheizung/-belüftung der Passagiere in
der 3. Reihe vervollständigen.
Aktivierung/Deaktivierung
F Drücken Sie vom Fahrersitz aus diese Taste auf dem Bedienfeld
MODE ( je nach Version),
um die Funktion der hinteren
Bedienelemente zu aktivieren. Die
Kontrollleuchte leuchtet auf.
Gebläsestärke
F Drehen Sie den Regler in die gewünschte Position, um eine
ausreichende Gebläsestärke
entsprechend Ihren
Komfortvorstellungen zu erhalten.
Einstellung der
Komforttemperatur
F Drehen Sie den Regler, um eine Position zwischen blau (kalt)
und rot (warm) auszuwählen
und die Temperatur nach Ihren
Bedürfnissen einzustellen.
Mit dem Schalter OFF am mittleren Bedienfeld
der „Einzonen“-Klimaanlage mit ungetrennter
Regelung lässt sich die Funktion ausschalten.
Allerdings sorgt eine Sicherheitsvorrichtung
für die automatische Belüftung der hinteren
Anlage, auch wenn der Schalter auf 0
steht,
damit sich kein Kondenswasser bildet.
Drücken Sie erneut auf diese Taste, um die hinteren
Bedienelemente zu deaktivieren. Die Kontrollleuchte
erlischt.
Programmierbare
Standheizung
Auch die Beheizung des Innenraums und
die Funktionen Beschlagentfernen/Enteisen
werden damit unterstützt.
Digitaler Programmierer
Das programmierbare Heizungsbedienfeld befindet
sich seitlich am Lenkrad unterhalb dem Bedienfeld
MODE .
Anzeige der Uhrzeit
Kontrollleuchte des Heizungszyklus
Kontrollleuchte zum Einstellen und
Ablesen der Uhrzeit
Wenn Ihr Fahrzeug mit einer eigenständigen,
programmierbaren Standheizung ausgerüstet
ist, bringt diese den Motor schrittweise auf eine
Temperatur, bei der er sich leichter starten lässt.
Mit einer integrierten Zeitschaltuhr lässt sich die
Einschaltzeit der Heizung programmieren. Der
Innenraum wird dadurch schneller erwärmt.
3
Ergonomie und Komfort

48

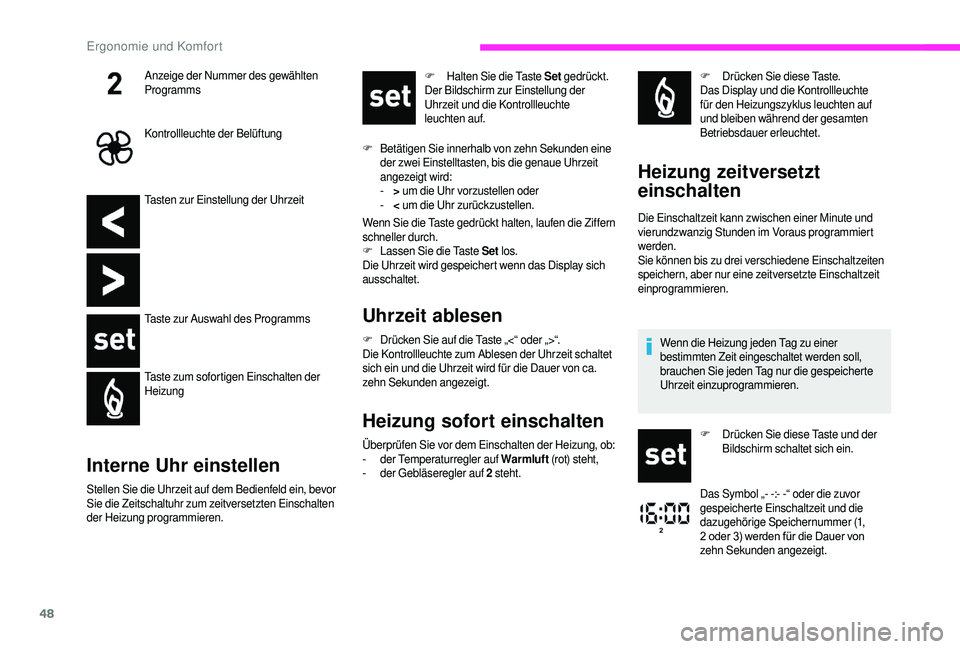

Tasten zur Einstellung der Uhrzeit
Taste zur Auswahl des Programms
Taste zum sofortigen Einschalten der
Heizung
Interne Uhr einstellen
Stellen Sie die Uhrzeit auf dem Bedienfeld ein, bevor
Sie die Zeitschaltuhr zum zeitversetzten Einschalten
der Heizung programmieren.F
H

alten Sie die Taste Set
gedrückt.
Der Bildschirm zur Einstellung der
Uhrzeit und die Kontrollleuchte
leuchten auf.
F
B
etätigen Sie innerhalb von zehn Sekunden eine
der zwei Einstelltasten, bis die genaue Uhrzeit
angezeigt wird:
-
>
u
m die Uhr vorzustellen oder
-
<
u
m die Uhr zurückzustellen.
Wenn Sie die Taste gedrückt halten, laufen die Ziffern
schneller durch.
F
L
assen Sie die Taste Set
los.
Die Uhrzeit wird gespeichert wenn das Display sich
ausschaltet.
Uhrzeit ablesen
F Drücken Sie auf die Taste „<“ oder „>“.
Die Kontrollleuchte zum Ablesen der Uhrzeit schaltet
sich ein und die Uhrzeit wird für die Dauer von ca.
zehn Sekunden angezeigt.
Heizung sofort einschalten
Überprüfen Sie vor dem Einschalten der Heizung, ob:
- de r Temperaturregler auf Warmluft (rot) steht,
-
d

er Gebläseregler auf 2

steht. F
D

rücken Sie diese Taste.
Das Display und die Kontrollleuchte
für den Heizungszyklus leuchten auf
und bleiben während der gesamten
Betriebsdauer erleuchtet.
Heizung zeitversetzt
einschalten
Die Einschaltzeit kann zwischen einer Minute und
vierundzwanzig Stunden im Voraus programmiert
werden.
Sie können bis zu drei verschiedene Einschaltzeiten
speichern, aber nur eine zeitversetzte Einschaltzeit
einprogrammieren.
Anzeige der Nummer des gewählten
Programms
Kontrollleuchte der Belüftung
Wenn die Heizung jeden Tag zu einer
bestimmten Zeit eingeschaltet werden soll,
brauchen Sie jeden Tag nur die gespeicherte
Uhrzeit einzuprogrammieren.F
D

rücken Sie diese Taste und der
Bildschirm schaltet sich ein.
Das Symbol „- -:- -“ oder die zuvor
gespeicherte Einschaltzeit und die
dazugehörige Speichernummer (1,
2
oder 3) werden für die Dauer von
z

ehn Sekunden angezeigt.
Ergonomie und Komfort

49
Ab Werk sind bereits vorausgewählte Uhrzeiten
im System gespeichert (1 = 6 h; 2 = 16 h; 3 = 2

2 h). Jede Änderung hebt die zuvor gewählte
U

hrzeit auf und ersetzt diese.
Wird die Batterie abgeklemmt, werden die
ab Werk vorausgewählten Uhrzeiten wieder
hergestellt.
Programmierung löschen
F Um die programmierte Einschaltzeit zu löschen, drücken
Sie kurz auf diese Taste.
Die Bildschirmbeleuchtung und die Speichernummer
(1,

2

oder

3)

erlöschen.
Eine der gespeicherten
Einschaltzeiten abrufen
F Drücken Sie so oft auf diese Taste, bis die zur gewünschten
vorausgewählten Einschaltzeit
gehörige Speichernummer
erscheint
(1, 2 oder 3).
Nach zehn Sekunden verschwindet die Uhrzeit, bleibt
jedoch gespeichert, während die entsprechende
Speichernummer
(1, 2 oder 3) und das Display
er

leuchtet bleiben.
Einstellung der
Betriebsdauer
Die Betriebsdauer kann auf zwischen 10 und
6 0 Minuten eingestellt werden.
F
H

alten Sie diese Taste gedrückt. Die programmierte Betriebsdauer wird angezeigt
und die Kontrollleuchte des Heizungs- oder
Belüftungszyklus blinken.
F
S

tellen Sie die Dauer durch Drücken der Taste „
<“
oder „ >“ ein.
Die Annahme des Speicher vorgangs wird durch das
Verschwinden der Dauer auf dem Display oder durch
erneutes Drücken der Taste Set bestätigt.
Im Fall des zeitversetzten Einschaltens der Heizung,
schaltet sich die Heizung automatisch am Ende der
programmierten Betriebsdauer ab. F
D
rücken Sie im Fall des sofortigen
Einschaltens erneut diese Taste,
um sie manuell auszuschalten.
Die Kontrollleuchte für den Heizungszyklus und das
Display erlöschen.
Lassen Sie die Standheizung mindestens
einmal im Jahr zu Beginn des Winters
überprüfen. Wartungs- und Reparaturarbeiten
dür fen nur von einem Vertreter des CITROËN-
Händlernetzes oder von einer qualifizierten
Fachwerkstatt durchgeführt werden.
Verwenden Sie nur Originalersatzteile.
Heizung ausschalten

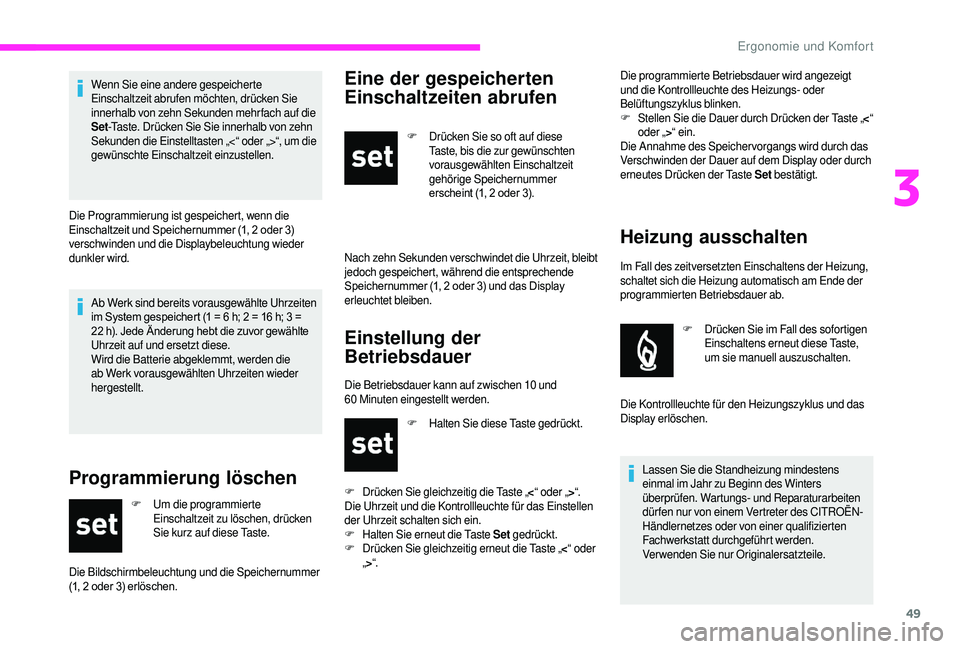

Wenn Sie eine andere gespeicherte
Einschaltzeit abrufen möchten, drücken Sie
innerhalb von zehn Sekunden mehr fach auf die
Set-Taste. Drücken Sie Sie innerhalb von zehn
Sekunden die Einstelltasten „<“ oder „>“, um die
gewünschte Einschaltzeit einzustellen.
Die Programmierung ist gespeichert, wenn die
Einschaltzeit
und Speichernummer (1, 2 oder 3)
v

erschwinden und die Displaybeleuchtung wieder
dunkler wird.
F
D

rücken Sie gleichzeitig die Taste „<“ oder „ >“.
Die Uhrzeit und die Kontrollleuchte für das Einstellen
der Uhrzeit schalten sich ein.
F
H

alten Sie erneut die Taste Set gedrückt.
F
D

rücken Sie gleichzeitig erneut die Taste „<“ oder
„ > “.
3
Ergonomie und Komfort

50

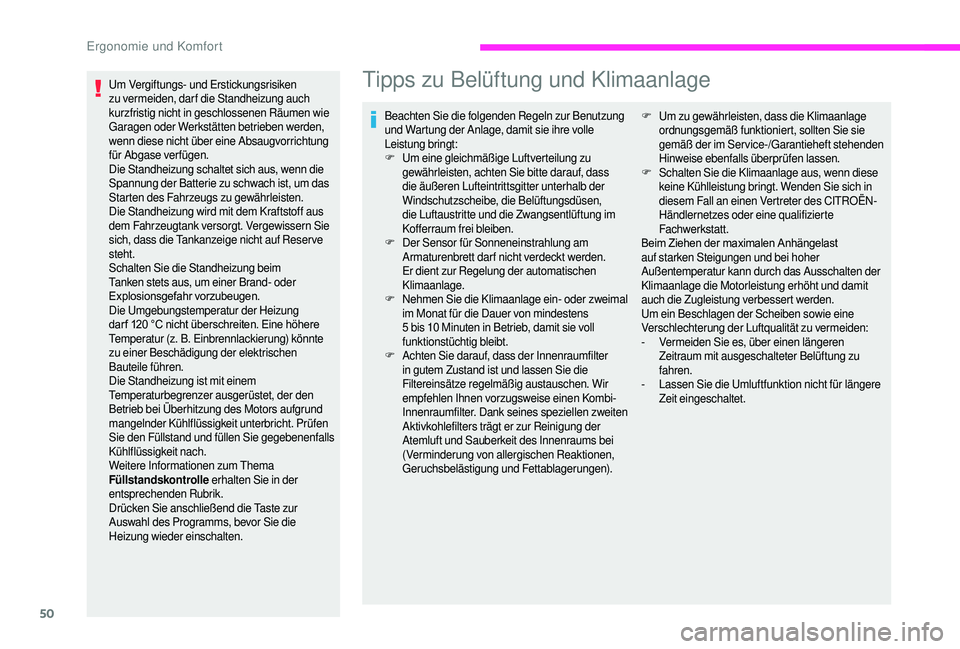

Um Vergiftungs- und Erstickungsrisiken
zu vermeiden, darf die Standheizung auch
kurzfristig nicht in geschlossenen Räumen wie
Garagen oder Werkstätten betrieben werden,
wenn diese nicht über eine Absaugvorrichtung
für Abgase verfügen.
Die Standheizung schaltet sich aus, wenn die
Spannung der Batterie zu schwach ist, um das
Starten des Fahrzeugs zu gewährleisten.
Die Standheizung wird mit dem Kraftstoff aus
dem Fahrzeugtank versorgt. Vergewissern Sie
sich, dass die Tankanzeige nicht auf Reser ve
steht.
Schalten Sie die Standheizung beim
Tanken stets aus, um einer Brand- oder
Explosionsgefahr
v
orzubeugen.
Die Umgebungstemperatur der Heizung
dar f
120 °C nicht überschreiten. Eine höhere
T

emperatur (z. B. Einbrennlackierung) könnte
zu einer Beschädigung der elektrischen
Bauteile führen.
Die Standheizung ist mit einem
Temperaturbegrenzer ausgerüstet, der den
Betrieb bei Überhitzung des Motors aufgrund
mangelnder Kühlflüssigkeit unterbricht. Prüfen
Sie den Füllstand und füllen Sie gegebenenfalls
Kühlflüssigkeit nach.
Weitere Informationen zum Thema
Füllstandskontrolle erhalten Sie in der
entsprechenden Rubrik.
Drücken Sie anschließend die Taste zur
Auswahl des Programms, bevor Sie die
Heizung wieder einschalten.Tipps zu Belüftung und Klimaanlage
Beachten Sie die folgenden Regeln zur Benutzung
und Wartung der Anlage, damit sie ihre volle
Leistung bringt:
F
U

m eine gleichmäßige Luftverteilung zu
gewährleisten, achten Sie bitte darauf, dass
die äußeren Lufteintrittsgitter unterhalb der
Windschutzscheibe, die Belüftungsdüsen,
die Luftaustritte und die Zwangsentlüftung im
Kofferraum frei bleiben.
F
D

er Sensor für Sonneneinstrahlung am
Armaturenbrett darf nicht verdeckt werden.
Er dient zur Regelung der automatischen
Klimaanlage.
F
N

ehmen Sie die Klimaanlage ein- oder zweimal
im Monat für die Dauer von mindestens
5
bis 10 Minuten in Betrieb, damit sie voll
funktionstüchtig bleibt.
F
Ac

hten Sie darauf, dass der Innenraumfilter
in gutem Zustand ist und lassen Sie die
Filtereinsätze regelmäßig austauschen. Wir
empfehlen Ihnen vorzugsweise einen Kombi-
Innenraumfilter. Dank seines speziellen zweiten
Aktivkohlefilters trägt er zur Reinigung der
Atemluft und Sauberkeit des Innenraums bei
(Verminderung von allergischen Reaktionen,
Geruchsbelästigung und Fettablagerungen). F U
m zu gewährleisten, dass die Klimaanlage
ordnungsgemäß funktioniert, sollten Sie sie
gemäß der im Service-/Garantieheft stehenden
Hinweise ebenfalls überprüfen lassen.
F
S

chalten Sie die Klimaanlage aus, wenn diese
keine Kühlleistung bringt. Wenden Sie sich in
diesem Fall an einen Vertreter des CITROËN-
Händlernetzes oder eine qualifizierte
Fachwerkstatt.
Beim
Z

iehen
d
er
ma
ximalen
A
nhängelast
a

uf starken Steigungen und bei hoher
Außentemperatur kann durch das Ausschalten der
Klimaanlage die Motorleistung erhöht und damit
auch die Zugleistung verbessert werden.
Um ein Beschlagen der Scheiben sowie eine
Verschlechterung der Luftqualität zu vermeiden:
-
V

ermeiden Sie es, über einen längeren
Zeitraum mit ausgeschalteter Belüftung zu
fahren.
-

L
assen Sie die Umluftfunktion nicht für längere
Zeit eingeschaltet.
Ergonomie und Komfort

51

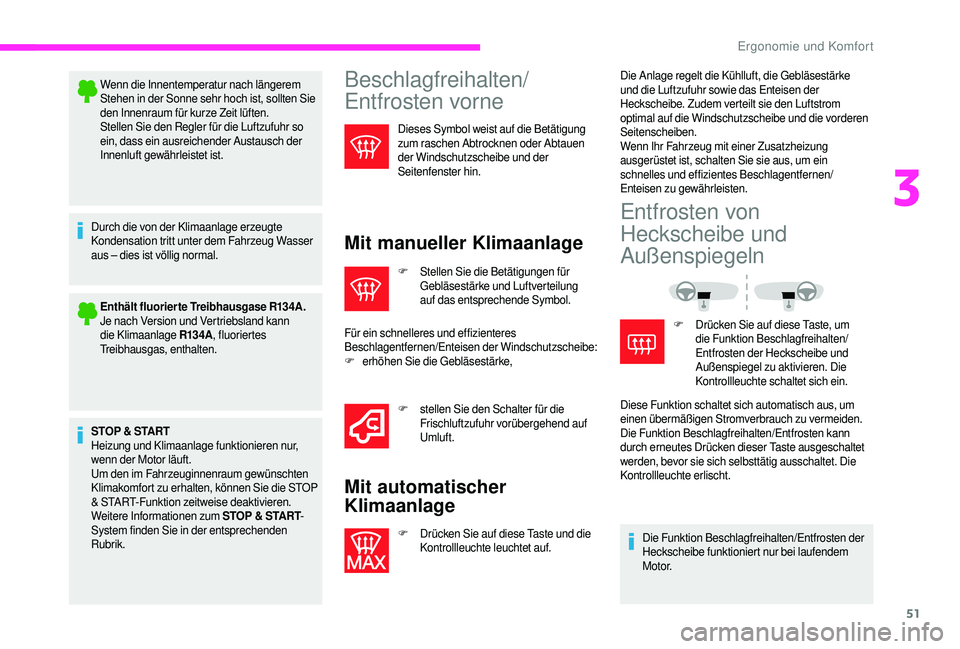

Wenn die Innentemperatur nach längerem
Stehen in der Sonne sehr hoch ist, sollten Sie
den Innenraum für kurze Zeit lüften.
Stellen Sie den Regler für die Luftzufuhr so
ein, dass ein ausreichender Austausch der
Innenluft gewährleistet ist.
Durch die von der Klimaanlage erzeugte
Kondensation tritt unter dem Fahrzeug Wasser
aus – dies ist völlig normal. Enthält fluorierte Treibhausgase R134A.
Je nach Version und Vertriebsland kann
die Klimaanlage R13 4A , fluoriertes
Treibhausgas, enthalten.
STOP & START
Heizung und Klimaanlage funktionieren nur,
wenn der Motor läuft.
Um den im Fahrzeuginnenraum gewünschten
Klimakomfort zu erhalten, können Sie die STOP
& START-Funktion zeitweise deaktivieren.
Weitere Informationen zum STOP & START -
System finden Sie in der entsprechenden
Rubrik.Beschlagfreihalten/
Entfrosten vorne
Dieses Symbol weist auf die Betätigung
zum raschen Abtrocknen oder Abtauen
der Windschutzscheibe und der
Seitenfenster hin.
Mit manueller Klimaanlage
F Stellen Sie die Betätigungen für Gebläsestärke und Luftverteilung
auf das entsprechende Symbol.
Für ein schnelleres und effizienteres
Beschlagentfernen/Enteisen der Windschutzscheibe:
F
er

höhen Sie die Gebläsestärke, F
s

tellen Sie den Schalter für die
Frischluftzufuhr vorübergehend auf
Umluft.
Mit automatischer
Klimaanlage
F Drücken Sie auf diese Taste und die Kontrollleuchte leuchtet auf. Die Anlage regelt die Kühlluft, die Gebläsestärke
und die Luftzufuhr sowie das Enteisen der
Heckscheibe. Zudem verteilt sie den Luftstrom
optimal auf die Windschutzscheibe und die vorderen
Seitenscheiben.
Wenn Ihr Fahrzeug mit einer Zusatzheizung
ausgerüstet ist, schalten Sie sie aus, um ein
schnelles und effizientes Beschlagentfernen/
Enteisen zu gewährleisten.
Entfrosten von
Heckscheibe und
Außenspiegeln
F Drücken Sie auf diese Taste, um
die Funktion Beschlagfreihalten/
Entfrosten der Heckscheibe und
Außenspiegel zu aktivieren. Die
Kontrollleuchte schaltet sich ein.
Diese Funktion schaltet sich automatisch aus, um
einen übermäßigen Stromverbrauch zu vermeiden.
Die Funktion Beschlagfreihalten/Entfrosten kann
durch erneutes Drücken dieser Taste ausgeschaltet
werden, bevor sie sich selbsttätig ausschaltet. Die
Kontrollleuchte erlischt.
Die Funktion Beschlagfreihalten/Entfrosten der
Heckscheibe funktioniert nur bei laufendem
M o t o r.
3
Ergonomie und Komfort

52

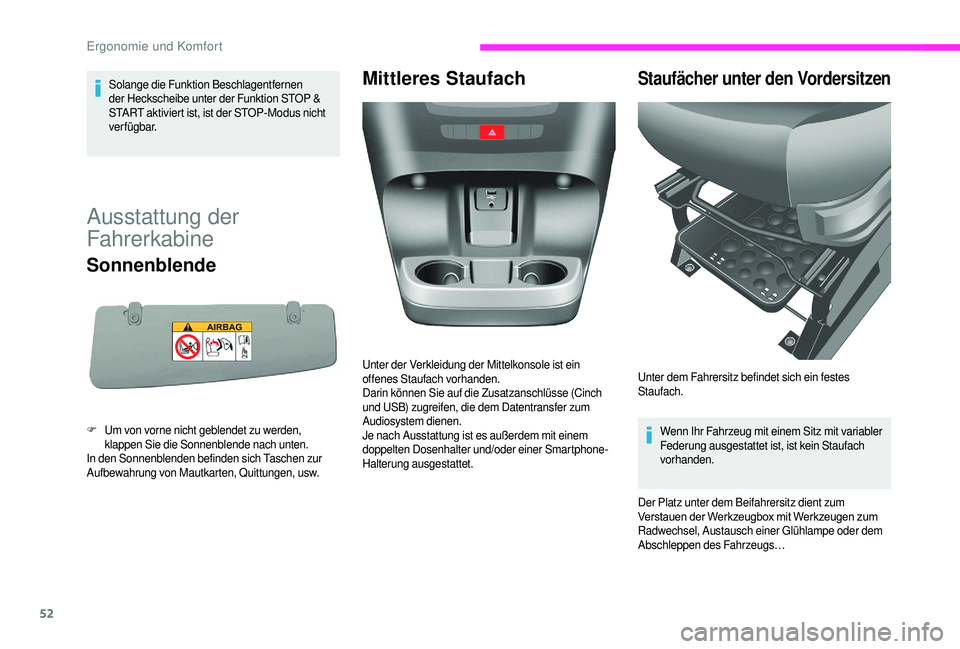

Solange die Funktion Beschlagentfernen
der Heckscheibe unter der Funktion STOP &
START aktiviert ist, ist der STOP-Modus nicht
verfügbar.
Ausstattung der
Fahrerkabine
Sonnenblende
F Um von vorne nicht geblendet zu werden, klappen Sie die Sonnenblende nach unten.
In den Sonnenblenden befinden sich Taschen zur
Aufbewahrung von Mautkarten, Quittungen, usw.
Mittleres StaufachStaufächer unter den Vordersitzen
Wenn Ihr Fahrzeug mit einem Sitz mit variabler
Federung ausgestattet ist, ist kein Staufach
vorhanden.
Der Platz unter dem Beifahrersitz dient zum
Verstauen
der Werkzeugbox mit Werkzeugen zum
R

adwechsel, Austausch einer Glühlampe oder dem
Abschleppen des Fahrzeugs…
Unter der Verkleidung der Mittelkonsole ist ein
offenes Staufach vorhanden.
Darin können Sie auf die Zusatzanschlüsse (Cinch
und USB) zugreifen, die dem Datentransfer zum
Audiosystem dienen.
Je nach Ausstattung ist es außerdem mit einem
doppelten Dosenhalter und/oder einer Smartphone-
Halterung ausgestattet.
Unter dem Fahrersitz befindet sich ein festes
Staufach.
Ergonomie und Komfort

53
Um die Box zu entfernen, drehen Sie den Hebel um eine Viertelumdrehung, um sie zu entriegeln und
ziehen
Sie die Box dann nach vorne.
Abklappbare Schreibplatte
Zum Einlegen oder Herausnehmen einer CD
muss die Schreibplatte zuvor eingeklappt werden.
Wenn Ihr Fahrzeug mit einer Vorderbank mit zwei
Plätzen und einem Beifahrer-Airbag ausgerüstet
ist, kann die Platte nicht aufgeklappt werden.
Multifunktionshalterung
Mit dieser Halterung können tragbare Geräte wie
beispielsweise ein Smartphone in vertikaler Position
oder ein Tablet-PC in horizontaler Position gehalten
werden.
F Z
iehen Sie oder drücken Sie oben an der
Schreibplatte, um sie auf- oder einzuklappen.
Die Klammer dient zum Festklemmen von
Dokumenten, Zetteln, usw. Wenn

Sie

die

Box

wieder

einbauen,

vergessen

Sie
n

icht, den Hebel wieder um eine Viertelumdrehung in
die entgegengesetzte Richtung zu drehen, um sie in
ihrer Halterung zu verriegeln.
3
Ergonomie und Komfort

54

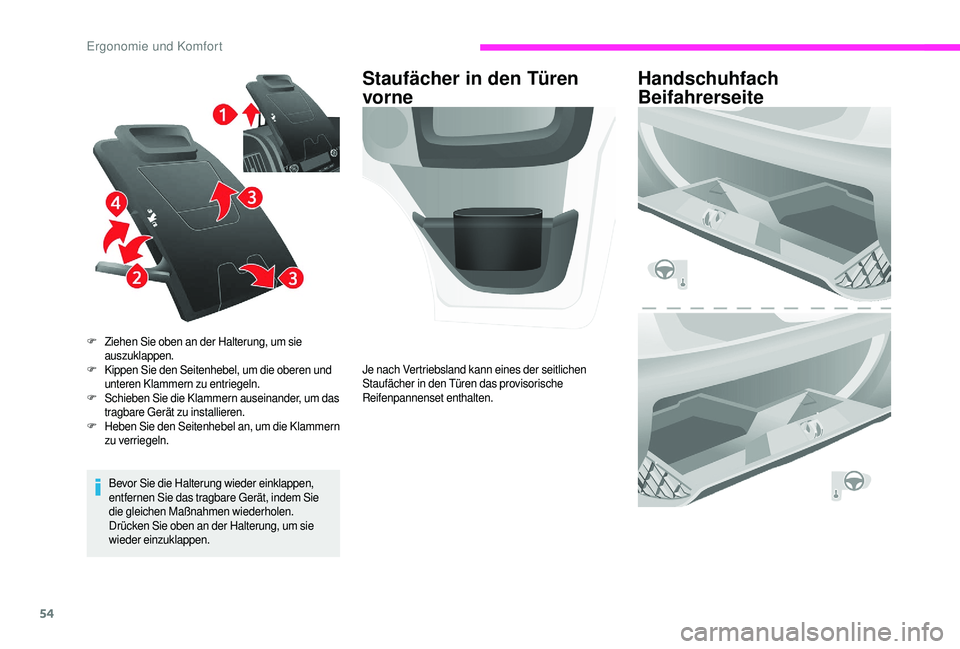

Bevor Sie die Halterung wieder einklappen,
entfernen Sie das tragbare Gerät, indem Sie
die gleichen Maßnahmen wiederholen.
Drücken Sie oben an der Halterung, um sie
wieder einzuklappen.
F
Z

iehen Sie oben an der Halterung, um sie
auszuklappen.
F
K
ippen Sie den Seitenhebel, um die oberen und
unteren Klammern zu entriegeln.
F
S
chieben Sie die Klammern auseinander, um das
tragbare Gerät zu installieren.
F
H
eben Sie den Seitenhebel an, um die Klammern
zu verriegeln.
Staufächer in den Türen
vorne Handschuhfach
Beifahrerseite
Je nach Vertriebsland kann eines der seitlichen
Staufächer in den Türen das provisorische
Reifenpannenset enthalten.
Ergonomie und Komfort
