2019 CITROEN BERLINGO VAN ESP

100

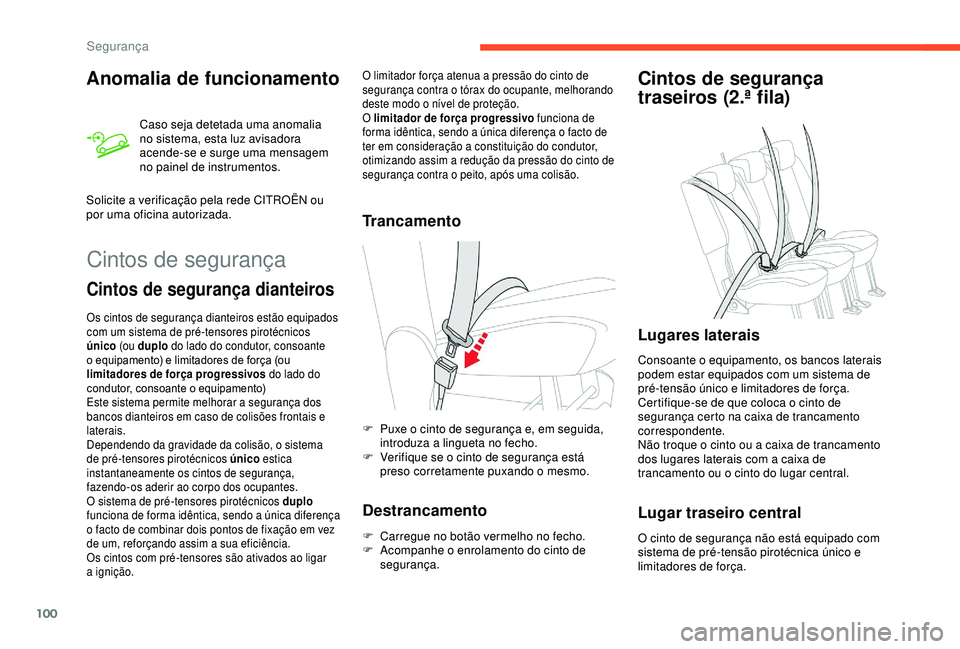

Anomalia de funcionamento
Caso seja detetada uma anomalia
no sistema, esta luz avisadora
acende-se e surge uma mensagem
no painel de instrumentos.
Solicite a verificação pela rede CITROËN ou
por uma oficina autorizada.
Cintos de segurança
Cintos de segurança dianteiros
Os cintos de segurança dianteiros estão equipados
com um sistema de pré-tensores pirotécnicos
único (ou duplo do lado do condutor, consoante
o equipamento) e limitadores de força (ou
limitadores de força progressivos do lado do
condutor, consoante o equipamento)
Este sistema permite melhorar a segurança dos
bancos dianteiros em caso de colisões frontais e
laterais.
Dependendo da gravidade da colisão, o sistema
de pré-tensores pirotécnicos único estica
instantaneamente os cintos de segurança,
fazendo-os aderir ao corpo dos ocupantes.
O sistema de pré-tensores pirotécnicos duplo
funciona de forma idêntica, sendo a única diferença
o facto de combinar dois pontos de fixação em vez
de um, reforçando assim a sua eficiência.
Os cintos com pré-tensores são ativados ao ligar
a ignição.
Trancamento
F Puxe o cinto de segurança e, em seguida, introduza a lingueta no fecho.
F

V
erifique se o cinto de segurança está
preso corretamente puxando o mesmo.
Destrancamento
F Carregue no botão vermelho no fecho.
F A companhe o enrolamento do cinto de
segurança.
O limitador força atenua a pressão do cinto de
segurança contra o tórax do ocupante, melhorando
deste modo o nível de proteção.
O limitador de força progressivo funciona de
forma idêntica, sendo a única diferença o facto de
ter em consideração a constituição do condutor,
otimizando assim a redução da pressão do cinto de
segurança contra o peito, após uma colisão.Cintos de segurança
traseiros (2.ª fila)
Lugares laterais
Consoante o equipamento, os bancos laterais
podem estar equipados com um sistema de
pré-tensão único e limitadores de força.
Certifique-se de que coloca o cinto de
segurança certo na caixa de trancamento
correspondente.
Não troque o cinto ou a caixa de trancamento
dos lugares laterais com a caixa de
trancamento ou o cinto do lugar central.
Lugar traseiro central
O cinto de segurança não está equipado com
sistema de pré-tensão pirotécnica único e
limitadores de força.
Segurança

102

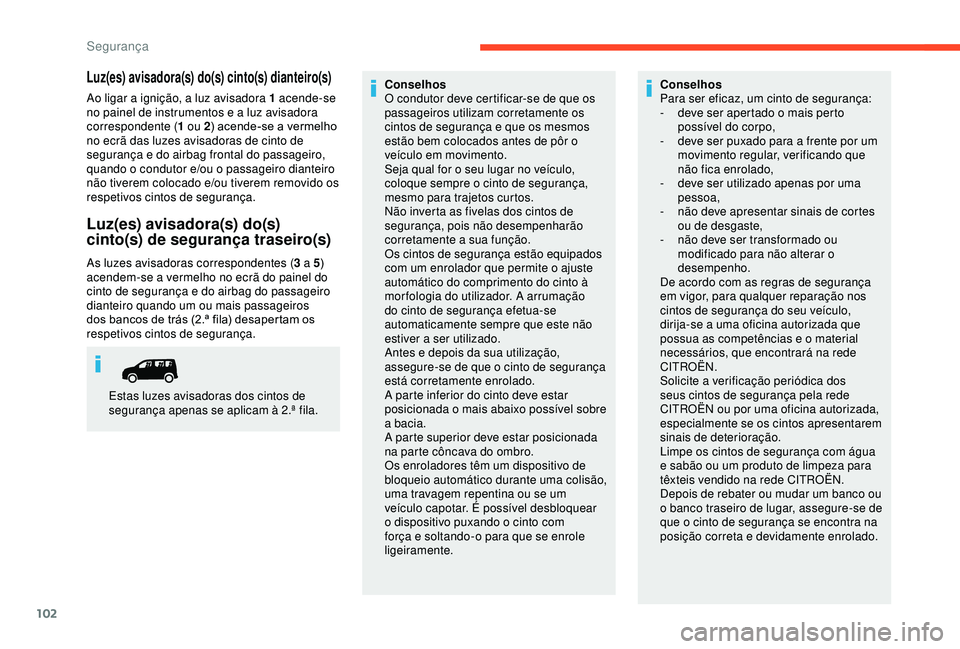

Luz(es) avisadora(s) do(s) cinto(s) dianteiro(s)
Ao ligar a ignição, a luz avisadora 1 acende-se
no painel de instrumentos e a luz avisadora
correspondente (1 ou 2) acende-se a vermelho
no ecrã das luzes avisadoras de cinto de
segurança e do airbag frontal do passageiro,
quando o condutor e/ou o passageiro dianteiro
não tiverem colocado e/ou tiverem removido os
respetivos cintos de segurança.
Luz(es) avisadora(s) do(s)
cinto(s) de segurança traseiro(s)
As luzes avisadoras correspondentes ( 3 a 5)
acendem-se a vermelho no ecrã do painel do
cinto de segurança e do airbag do passageiro
dianteiro quando um ou mais passageiros
dos bancos de trás (2.ª fila) desapertam os
respetivos cintos de segurança. Conselhos
O condutor deve certificar-se de que os
passageiros utilizam corretamente os
cintos de segurança e que os mesmos
estão bem colocados antes de pôr o
veículo em movimento.
Seja qual for o seu lugar no veículo,
coloque sempre o cinto de segurança,
mesmo para trajetos curtos.
Não inverta as fivelas dos cintos de
segurança, pois não desempenharão
corretamente a sua função.
Os cintos de segurança estão equipados
com um enrolador que permite o ajuste
automático do comprimento do cinto à
mor fologia do utilizador. A arrumação
do cinto de segurança efetua-se
automaticamente sempre que este não
estiver a ser utilizado.
Antes e depois da sua utilização,
assegure-se de que o cinto de segurança
está corretamente enrolado.
A parte inferior do cinto deve estar
posicionada o mais abaixo possível sobre
a bacia.
A parte superior deve estar posicionada
na parte côncava do ombro.
Os enroladores têm um dispositivo de
bloqueio automático durante uma colisão,
uma travagem repentina ou se um
veículo capotar. É possível desbloquear
o dispositivo puxando o cinto com
força e soltando-o para que se enrole
ligeiramente.
Estas luzes avisadoras dos cintos de
segurança apenas se aplicam à 2.ª fila. Conselhos
Para ser eficaz, um cinto de segurança:
-

d
eve ser apertado o mais perto
possível do corpo,
-
d
eve ser puxado para a frente por um
movimento regular, verificando que
não fica enrolado,
-
d
eve ser utilizado apenas por uma
pessoa,
-
n
ão deve apresentar sinais de cortes
ou de desgaste,
-
n
ão deve ser transformado ou
modificado para não alterar o
desempenho.
De acordo com as regras de segurança
em vigor, para qualquer reparação nos
cintos de segurança do seu veículo,
dirija-se a uma oficina autorizada que
possua as competências e o material
necessários, que encontrará na rede
CITROËN.
Solicite a verificação periódica dos
seus cintos de segurança pela rede
CITROËN ou por uma oficina autorizada,
especialmente se os cintos apresentarem
sinais de deterioração.
Limpe os cintos de segurança com água
e sabão ou um produto de limpeza para
têxteis vendido na rede CITROËN.
Depois de rebater ou mudar um banco ou
o banco traseiro de lugar, assegure-se de
que o cinto de segurança se encontra na
posição correta e devidamente enrolado.
Segurança

103
Instruções para as crianças
Utilize uma cadeira para crianças
adequada se o passageiro tiver menos de
12 anos ou medir menos de um metro e
cinquenta.
Nunca utilize o mesmo cinto de segurança
para várias pessoas.
Nunca transporte uma criança no colo.
Para mais informações sobre as Cadeiras
para Crianças , consulte a secção
correspondente.
Em caso de impacto
Em função da natureza e da
gravidade das colisões , o dispositivo
pirotécnico pode ser acionado antes e
independentemente do acionamento dos
airbags. O acionamento dos dispositivos
pirotécnicos é acompanhado por uma
ligeira libertação de fumo inofensivo e por
um ruído, devido à ativação do cartucho
pirotécnico integrado no sistema.
De qualquer forma, a luz avisadora do
airbag acende-se.
Após uma colisão, solicite a verificação e
eventual substituição do sistema de cintos
de segurança pela rede CITROËN ou por
uma oficina autorizada.Airbags
Sistema concebido para contribuir para o
reforço da segurança dos passageiros (exceto
nos lugares centrais da 2.ª fila) em caso de
colisões violentas.
Os airbags completam a ação dos cintos de
segurança equipados com limitador de esforço.
Em caso de colisão, os sensores eletrónicos
registam e analisam os embates frontais e
laterais nas zonas de deteção de colisões:
-

n
a eventualidade de uma colisão violenta,
os airbags são acionados instantaneamente
e contribuem para proteger melhor os
passageiros (com a exceção dos bancos
centrais da 2.ª fila); imediatamente após
o impacto, os airbags esvaziam-se
rapidamente a fim de não incomodar a
visibilidade ou a saída dos passageiros,
-

e
m caso de uma colisão pouco violenta ou
traseira ou em determinadas condições de
capotamento, os airbags podem não ser
acionados. O cinto de segurança contribui
para assegurar a sua proteção nestas
situações.
Os airbags não funcionam com a
ignição desligada.
Este equipamento é acionado apenas
uma vez. Se ocorrer uma segunda colisão
(aquando do mesmo acidente ou de
acidente subsequente), o airbag deixará
de ser acionado.
Zonas de deteção de colisão
A. Zona de impacto frontal.
B. Zona de impacto lateral.
O acionamento de um airbag é
acompanhado por uma ligeira libertação
de fumo e de um ruído, devido à ativação
do cartucho pirotécnico integrado no
sistema.
Embora este fumo não seja nocivo, pode
revelar-se irritante para as pessoas
sensíveis.
O ruído gerado pelo acionamento de um
ou mais airbags (detonação) pode resultar
na perda de audição ligeira e temporária.
5
Segurança

105

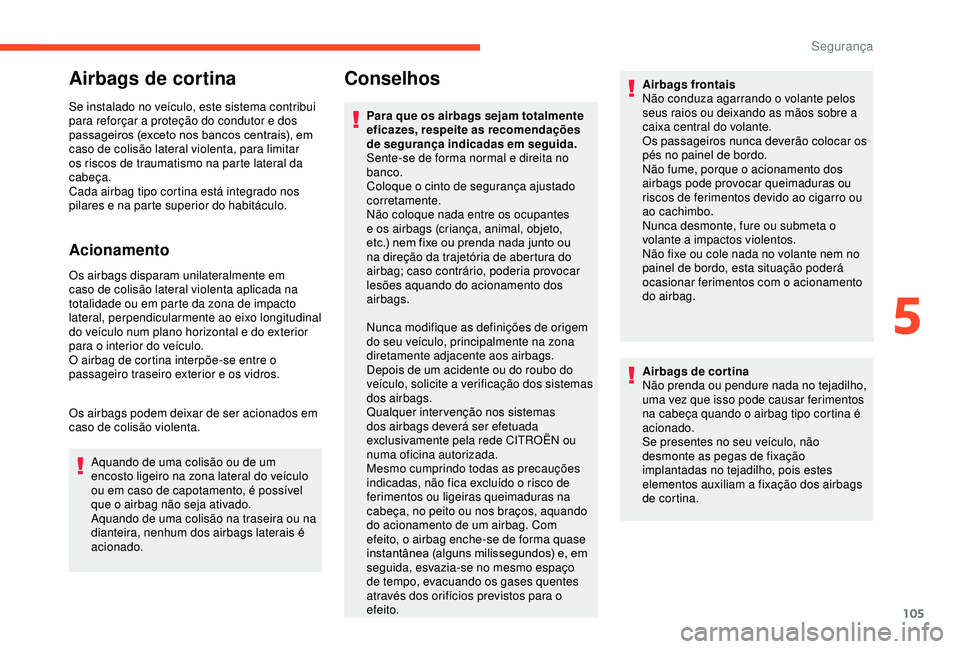

Airbags de cortina
Se instalado no veículo, este sistema contribui
para reforçar a proteção do condutor e dos
passageiros (exceto nos bancos centrais), em
caso de colisão lateral violenta, para limitar
os riscos de traumatismo na parte lateral da
cabeça.
Cada airbag tipo cortina está integrado nos
pilares e na parte superior do habitáculo.
Acionamento
Os airbags disparam unilateralmente em
caso de colisão lateral violenta aplicada na
totalidade ou em parte da zona de impacto
lateral, perpendicularmente ao eixo longitudinal
do veículo num plano horizontal e do exterior
para o interior do veículo.
O airbag de cortina interpõe-se entre o
passageiro traseiro exterior e os vidros.
Os airbags podem deixar de ser acionados em
caso de colisão violenta.Aquando de uma colisão ou de um
encosto ligeiro na zona lateral do veículo
ou em caso de capotamento, é possível
que o airbag não seja ativado.
Aquando de uma colisão na traseira ou na
dianteira, nenhum dos airbags laterais é
acionado.
Conselhos
Para que os airbags sejam totalmente
eficazes, respeite as recomendações
de segurança indicadas em seguida.
Sente-se de forma normal e direita no
banco.
Coloque o cinto de segurança ajustado
corretamente.
Não coloque nada entre os ocupantes
e os airbags (criança, animal, objeto,
etc.) nem fixe ou prenda nada junto ou
na direção da trajetória de abertura do
airbag; caso contrário, poderia provocar
lesões aquando do acionamento dos
airbags.
Nunca modifique as definições de origem
do seu veículo, principalmente na zona
diretamente adjacente aos airbags.
Depois de um acidente ou do roubo do
veículo, solicite a verificação dos sistemas
dos airbags.
Qualquer intervenção nos sistemas
dos airbags deverá ser efetuada
exclusivamente pela rede CITROËN ou
numa oficina autorizada.
Mesmo cumprindo todas as precauções
indicadas, não fica excluído o risco de
ferimentos ou ligeiras queimaduras na
cabeça, no peito ou nos braços, aquando
do acionamento de um airbag. Com
efeito, o airbag enche-se de forma quase
instantânea (alguns milissegundos) e, em
seguida, esvazia-se no mesmo espaço
de tempo, evacuando os gases quentes
através dos orifícios previstos para o
efeito. Airbags frontais
Não conduza agarrando o volante pelos
seus raios ou deixando as mãos sobre a
caixa central do volante.
Os passageiros nunca deverão colocar os
pés no painel de bordo.
Não fume, porque o acionamento dos
airbags pode provocar queimaduras ou
riscos de ferimentos devido ao cigarro ou
ao cachimbo.
Nunca desmonte, fure ou submeta o
volante a impactos violentos.
Não fixe ou cole nada no volante nem no
painel de bordo, esta situação poderá
ocasionar ferimentos com o acionamento
do airbag.
Airbags de cor tina
Não prenda ou pendure nada no tejadilho,
uma vez que isso pode causar ferimentos
na cabeça quando o airbag tipo cortina é
acionado.
Se presentes no seu veículo, não
desmonte as pegas de fixação
implantadas no tejadilho, pois estes
elementos auxiliam a fixação dos airbags
de cortina.
5
Segurança

106
Airbags laterais
Proteja os bancos apenas com
coberturas homologadas, compatíveis
com o acionamento dos airbags laterais.
Para conhecer a gama de coberturas
de bancos adaptadas ao seu veículo,
contacte a rede CITROËN.
Não prenda nem pendure nada nas
costas dos bancos (vestuário, etc.), pois
essa situação pode causar ferimentos no
tórax ou nos braços durante a insuflação
do airbag lateral.
Não se sente com o tronco mais perto da
porta do que o necessário.
Os painéis das portas dianteiras do
veículo possuem sensores de embate
laterais.
Uma porta danificada ou qualquer
intervenção não-conforme (alteração ou
reparação) nas portas dianteiras ou na
sua guarnição interior pode comprometer
o funcionamento dos sensores – risco de
mau funcionamento dos airbags laterais!
Este tipo de inter venções deve ser
exclusivamente realizado pela rede
CITROËN por uma oficina autorizada.Generalidades sobre as
cadeiras para crianças
A regulamentação relativa ao transporte
de crianças é específica de cada país.
Consulte a legislação em vigor no seu
país.
Para garantir a máxima segurança, deve
respeitar as seguintes recomendações:
-

e
m conformidade com a regulamentação
europeia, todas as crianças com
12
anos ou menos, ou com uma altura
inferior a um metro e cinquenta, têm
de ser transpor tadas em cadeiras para
crianças homologadas e adaptadas ao
seu peso , nos lugares equipados com cinto
de segurança ou fixações ISOFIX,
-

E
statisticamente, os lugares mais
seguros para o transpor te das crianças
são os bancos traseiros do veículo.
-

U
ma criança com menos de 9 kg deve
ser obrigatoriamente transportada na
posição de costas para a estrada, tanto
à frente como atrás.
Recomenda-se que as crianças viajem
nos bancos traseiros do veículo:
-
“de costas para a estrada ” até aos
3
anos,
-
“de frente para a estrada ” a partir dos
3
anos. Assegure-se de que o cinto de segurança
está colocado e bem apertado.
Para as cadeiras para crianças com
suporte, assegure-se de que este se
encontra em contacto com o solo de
forma firme e estável.
À frente: em caso de necessidade, regule
o banco do passageiro.
Atrás: em caso de necessidade, regule o
banco dianteiro relevante.
Retire e arrume o encosto de cabeça
antes de instalar uma cadeira para
crianças com costas num banco do
passageiro. Volte a montar o encosto
de cabeça quando retirar a cadeira para
crianças.
Cadeira para crianças na
parte dianteira do veículo
Quando uma cadeira para crianças estiver
instalada no banco do passageiro dianteiro
,
regule o banco para a posição mais elevada ,
na posição longitudinal traseira máxima ,
com as costas do banco direitas .
Segurança

109

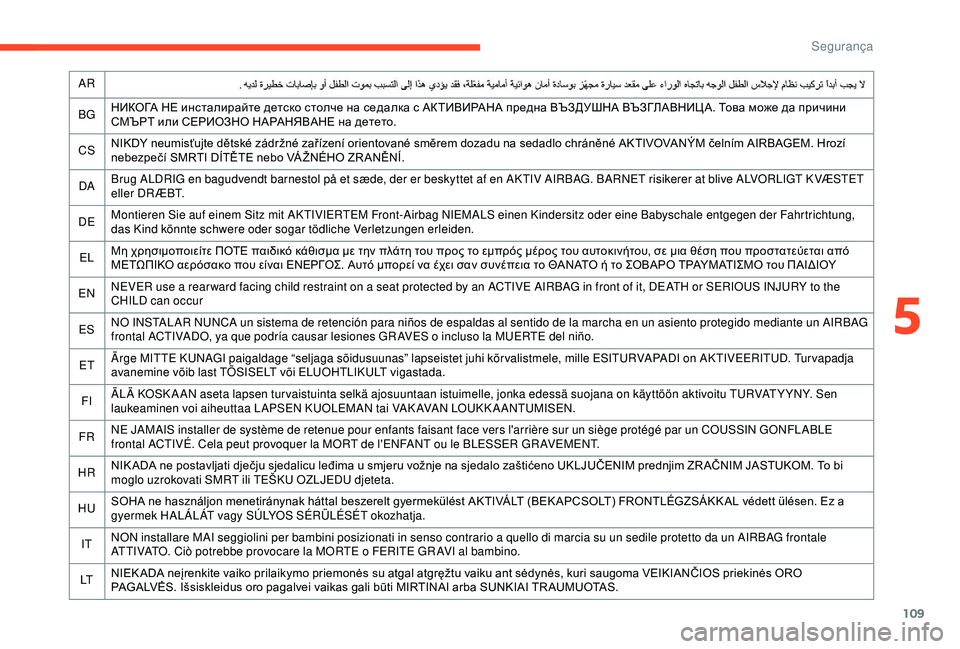

AR
BG НИКОГА НЕ инсталирайте детско столче на седалка с АКТИВИРАНА предна ВЪЗДУШНА ВЪЗГЛАВНИЦА. Това може да причини
СМЪРТ или СЕРИОЗНО НАРАНЯВАНЕ на детето.
CS NIKDY neumisťujte dětské zádržné zařízení orientované směrem dozadu na sedadlo chráněné AKTIVOVANÝM čelním AIRBAGEM. Hrozí
nebezpečí SMRTI DÍTĚTE nebo VÁ ŽNÉHO ZR ANĚNÍ.
DA Brug ALDRIG en bagudvendt barnestol på et sæde, der er beskyttet af en AKTIV AIRBAG. BARNET risikerer at blive ALVORLIGT K VÆSTET
e l l e r D R Æ B T.
DE Montieren Sie auf einem Sitz mit AKTIVIERTEM Front-Airbag NIEMALS einen Kindersitz oder eine Babyschale entgegen der Fahrtrichtung,
das Kind könnte schwere oder sogar tödliche Verletzungen erleiden.
EL Μη χρησιμοποιείτε ΠΟΤΕ παιδικό κάθισμα με την πλάτη του προς το εμπρός μέρος του αυτοκινήτου, σε μια θέση που προστατεύεται από
ΜΕΤΩΠΙΚΟ αερόσακο που είναι ΕΝΕΡΓΟΣ. Αυτό μπορεί να έχει σαν συνέπεια το ΘΑΝΑΤΟ ή το ΣΟΒΑΡΟ ΤΡΑΥΜΑΤΙΣΜΟ του ΠΑΙΔΙΟΥ
EN NEVER use a rear ward facing child restraint on a seat protected by an ACTIVE AIRBAG in front of it, DEATH or SERIOUS INJURY to the
CHILD can occur
ES NO INSTALAR NUNCA un sistema de retención para niños de espaldas al sentido de la marcha en un asiento protegido mediante un AIRBAG
frontal ACTIVADO, ya que podría causar lesiones GR AVES o incluso la MUERTE del niño.
ET Ärge MITTE KUNAGI paigaldage “seljaga sõidusuunas” lapseistet juhi kõr valistmele, mille ESITURVAPADI on AKTIVEERITUD. Tur vapadja
avanemine võib last TÕSISELT või ELUOHTLIKULT vigastada.
FI ÄLÄ KOSK A AN aseta lapsen tur vaistuinta selkä ajosuuntaan istuimelle, jonka edessä suojana on käyttöön aktivoitu TURVAT Y YNY. Sen
laukeaminen voi aiheuttaa LAPSEN KUOLEMAN tai VAK AVAN LOUKK A ANTUMISEN.
FR NE JAMAIS installer de système de retenue pour enfants faisant face vers l'arrière sur un siège protégé par un COUSSIN GONFLABLE
frontal ACTIVÉ. Cela peut provoquer la MORT de l'ENFANT ou le BLESSER GR AVEMENT.
HR NIK ADA ne postavljati dječju sjedalicu leđima u smjeru vožnje na sjedalo zaštićeno UKLJUČENIM prednjim ZR AČNIM JASTUKOM. To bi
moglo uzrokovati SMRT ili TEŠKU OZLJEDU djeteta.
HU SOHA ne használjon menetiránynak háttal beszerelt gyermekülést AKTIVÁLT (BEK APCSOLT) FRONTLÉGZSÁKK AL védett ülésen. Ez a
gyermek HALÁLÁT vagy SÚLYOS SÉRÜLÉSÉT okozhatja.
IT NON installare MAI seggiolini per bambini posizionati in senso contrario a quello di marcia su un sedile protetto da un AIRBAG frontale
ATTIVATO. Ciò potrebbe provocare la MORTE o FERITE GR AVI al bambino.
LT NIEK ADA neįrenkite vaiko prilaikymo priemonės su atgal atgręžtu vaiku ant sėdynės, kuri saugoma VEIKIANČIOS priekinės ORO
PAGALVĖS. Išsiskleidus oro pagalvei vaikas gali būti MIRTINAI arba SUNKIAI TR AUMUOTAS.
5
Segurança

113
Instalação das cadeiras para crianças fixas com o cinto de segurança
De acordo com a regulamentação europeia, a tabela indica as possibilidades de instalação das cadeiras fixas para criança através do cinto de
segurança e homologadas como “universais” (c) em função do peso da criança e do lugar por ela ocupado no veículo:
Peso da criança e idade a título indicativo
Posição do banco Inferior a 13
kg
(grupos 0 (d) e 0+)
Até 1
ano, aprox.9 -18


kg
(grupo 1)
Entre 1 e 3
anos15 -25


kg
(grupo 2)
Entre 3 e 6
anos
aproximadamente Entre 22 e 36
kg
(grupo 3)
Entre 6 e 10
anos
aproximadamente
Fila 1 (a) Banco do passageiro fixo
X
Banco do
passageiro com
regulação para a
frente e para trás Com o airbag do
passageiro desativado “OFF” U (f )
Com o airbag do
passageiro ativado “ON” X
UF (f )
Fila 2 (b) (e) U
Fila 3 (b) (e) U (g) (h)
Legenda
(a)
F C onsulte a legislação em vigor no seu
país antes de instalar uma cadeira
para crianças neste banco.
(b)
F Para instalar uma cadeira para crianças num banco traseiro, “de costas para a
estrada” ou “de frente para a estrada”,
regule o banco traseiro para a posição
longitudinal traseira máxima, com as
costas do banco direitas.
(c) Cadeira para crianças universal: cadeira
para crianças que pode instalar-se em
todos os veículos usando o cinto de
segurança.
(d) Grupo 0: do nascimento aos 10
kg. As
cadeiras tipo “ovo” e as cadeiras tipo
“berço” não podem ser instaladas no(s)
banco(s) do(s) passageiro(s) dianteiro(s)
ou nos bancos da 3.ª fila. (e)
F P ara instalar uma cadeira para
crianças num banco traseiro, de
frente ou de costas para a estrada,
avance os bancos dianteiros e
endireite as costas dos bancos
para deixar espaço suficiente para
a cadeira para crianças e para as
pernas da criança.
(f ) F

C
om o banco de passageiro fixo (não
pode ser colocado na posição de
rebatida), ajuste o ângulo das costas
do banco para 0°.
5
Segurança

114
Para mais informações sobre os Bancos
dianteiros e, nomeadamente, a posição
rebatida das costas do banco, consulte a
secção correspondente.Fixações “ISOFIX”
2.ª fila
O seu veículo foi homologado em
conformidade com a última regulamentação
ISOFIX.
Se instaladas no seu veículo, as fixações
ISOFIX identificam-se pelas etiquetas.
As fixações são compostas por três anéis para
cada banco:
-

D
ois anéis dianteiros A , situados entre as
costas do banco e o assento, indicados
pela marcação “ISOFIX”,
-

S
e presente no seu veículo, uma argola
traseira B , situada por trás do banco do
veículo, denominada de Top Tether, para a
fixação da correia superior, assinalada por
uma marcação “Top Tether”.
A Top Tether fixa a correia superior das
cadeiras para crianças com esse equipamento.
Em caso de impacto frontal, este dispositivo
limita a inclinação para a frente da cadeira para
crianças.
Este sistema de fixação ISOFIX assegura-lhe
uma montagem fiável, de confiança e rápida,
da cadeira para crianças no seu veículo.
(g)
F

N

a versão M , dobre as costas dos
bancos da 2.ª fila.
(h) É proibido instalar uma cadeira para
crianças com suporte na 3.ª fila.
U Banco adequado à instalação de uma
cadeira para crianças fixa com o cinto de
segurança e homologada como universal
para utilização “de costas para a estrada”
e/ou “de frente para a estrada”.
UF Banco adequado à instalação de uma
cadeira para crianças fixa com um cinto
de segurança e homologada como
universal para utilização “de frente para a
estrada”.
X Banco não adequado para a instalação de
uma cadeira para crianças para o grupo
de peso indicado.
As cadeiras para crianças ISOFIX encontram-
se equipadas com dois fechos que são fixos às
duas argolas dianteiras A.
Algumas dispõem igualmente de uma correia
superior que se fixa na argola traseira B .
Para fixar a cadeira para crianças ao Top Tether:
-
r emova e arrume o encosto de cabeça antes
de instalar a cadeira para crianças nesse
local (instale-o novamente quando a cadeira
para crianças tiver sido retirada),
Segurança
