Sõiduki hooldamine2554.Pöörake lambipesa vastupäeva ja
eemaldage tulede sõlmest.

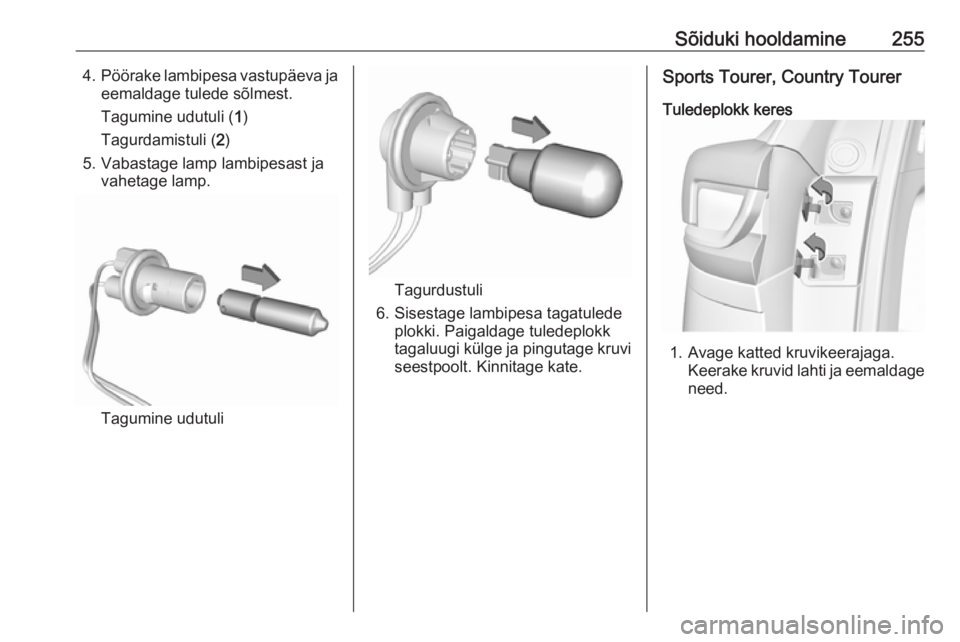

Tagumine udutuli ( 1)
Tagurdamistuli ( 2)
5. Vabastage lamp lambipesast ja vahetage lamp.
Tagumine udutuli
Tagurdustuli
6. Sisestage lambipesa tagatulede plokki. Paigaldage tuledeplokk
tagaluugi külge ja pingutage kruvi
seestpoolt. Kinnitage kate.
Sports Tourer, Country Tourer
Tuledeplokk keres
1. Avage katted kruvikeerajaga. Keerake kruvid lahti ja eemaldage
need.

256Sõiduki hooldamine
2. Tõmmake tuledeplokkettevaatlikult pesast välja ja
eemaldage. Olge ettevaatlik, et
kaabel ei tuleks tõmbamisel välja.
3. Pöörake suunatule lambipesa vastupäeva ja eemaldage see
tuledeplokist.
4. Vabastage lamp lambipesast ja vahetage suunatule pirn.
5. Ühendage lambipesa tuledeplokki.
6. Ühendage tuledeplokk sõiduki kere külge ja keerake kruvid kinni.Sulgege katted.
Tagaluugi valgustuskoost
1. Vabastage ja eemaldage tagaluugi kate.
2. Keerake plastist kinnitusmutterkäsitsi lahti.

Sõiduki hooldamine257

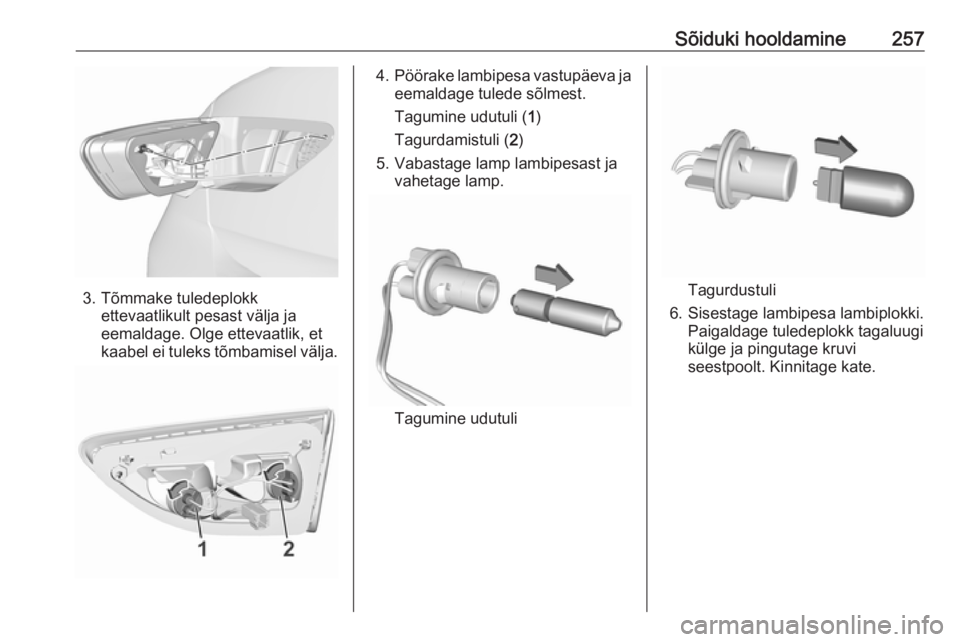

3. Tõmmake tuledeplokkettevaatlikult pesast välja ja
eemaldage. Olge ettevaatlik, et
kaabel ei tuleks tõmbamisel välja.
4. Pöörake lambipesa vastupäeva ja
eemaldage tulede sõlmest.
Tagumine udutuli ( 1)
Tagurdamistuli ( 2)
5. Vabastage lamp lambipesast ja vahetage lamp.
Tagumine udutuli
Tagurdustuli
6. Sisestage lambipesa lambiplokki. Paigaldage tuledeplokk tagaluugi
külge ja pingutage kruvi
seestpoolt. Kinnitage kate.

258Sõiduki hooldamineKülgmised suunatuledLambi vahetamiseks võtke
lambikorpus välja järgmiselt:

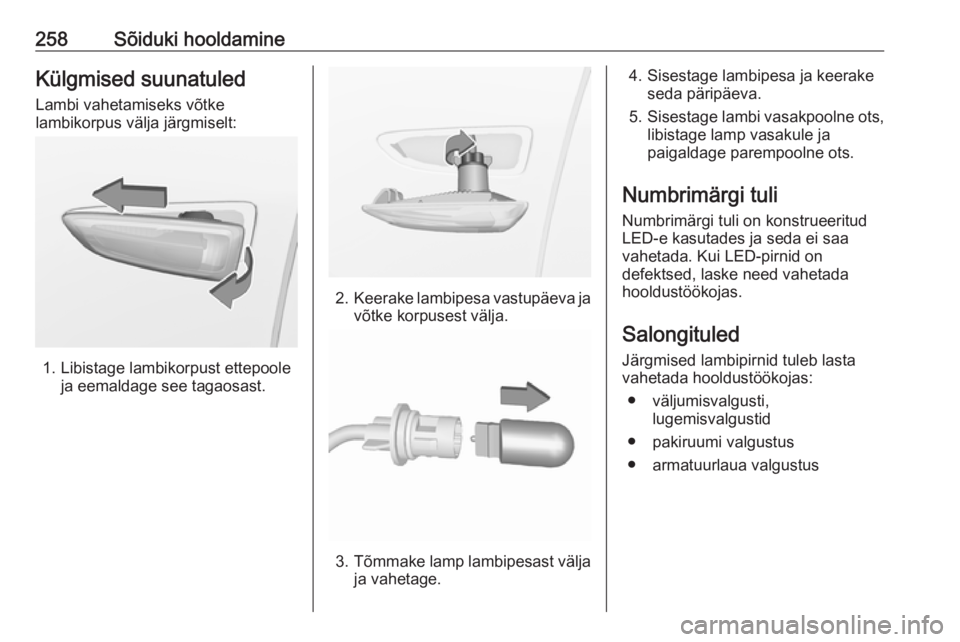

1. Libistage lambikorpust ettepoole ja eemaldage see tagaosast.
2.Keerake lambipesa vastupäeva ja
võtke korpusest välja.
3. Tõmmake lamp lambipesast välja
ja vahetage.
4. Sisestage lambipesa ja keerake seda päripäeva.
5. Sisestage lambi vasakpoolne ots,
libistage lamp vasakule ja
paigaldage parempoolne ots.
Numbrimärgi tuli
Numbrimärgi tuli on konstrueeritud
LED-e kasutades ja seda ei saa
vahetada. Kui LED-pirnid on
defektsed, laske need vahetada
hooldustöökojas.
Salongituled Järgmised lambipirnid tuleb lasta
vahetada hooldustöökojas:
● väljumisvalgusti, lugemisvalgustid
● pakiruumi valgustus
● armatuurlaua valgustus

Sõiduki hooldamine259Elektrisüsteem
Kaitsmed
Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kaks kaitsmekarpi: ● mootoriruum
● näidikupaneel
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi.Ettevaatust
Ärge asendage kaitset kuni rikke
põhjus on kõrvaldatud.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Kaitsme-eemaldi
Kaitsme-eemaldi võib asuda
mootoriruumi kaitsmekarbis.
Kaitsme-eemaldil on kaks külge,
kumbki külg on ette nähtud erinevat tüüpi kaitsmete jaoks.
Võtke kaitsmest kaitsme-eemaldiga
kinni ja tõmmake välja.

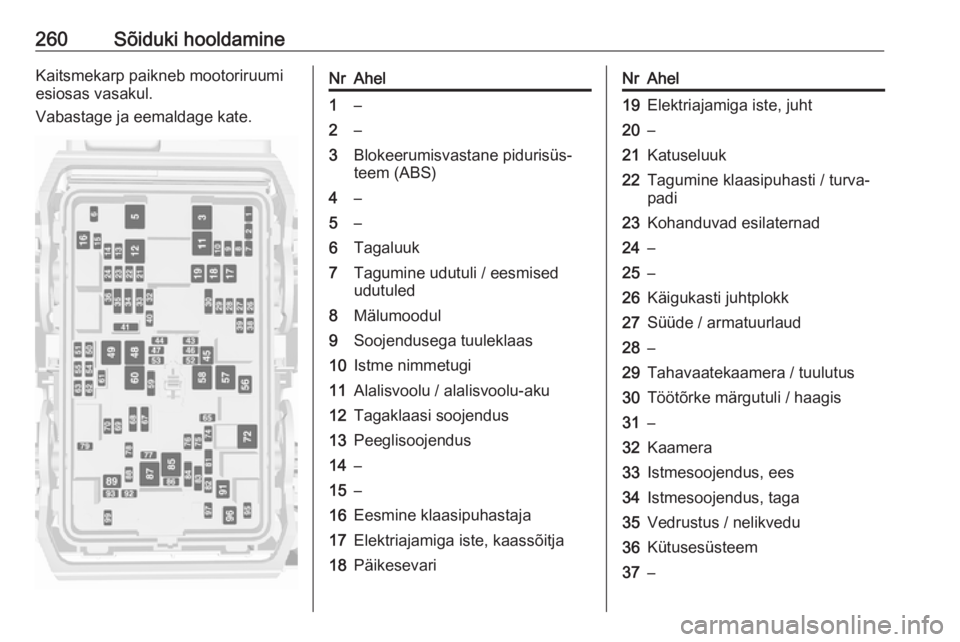

Mootoriruumi kaitsmekarp

260Sõiduki hooldamineKaitsmekarp paikneb mootoriruumi
esiosas vasakul.
Vabastage ja eemaldage kate.NrAhel1–2–3Blokeerumisvastane pidurisüs‐
teem (ABS)4–5–6Tagaluuk7Tagumine udutuli / eesmised
udutuled8Mälumoodul9Soojendusega tuuleklaas10Istme nimmetugi11Alalisvoolu / alalisvoolu-aku12Tagaklaasi soojendus13Peeglisoojendus14–15–16Eesmine klaasipuhastaja17Elektriajamiga iste, kaassõitja18PäikesevariNrAhel19Elektriajamiga iste, juht20–21Katuseluuk22Tagumine klaasipuhasti / turva‐
padi23Kohanduvad esilaternad24–25–26Käigukasti juhtplokk27Süüde / armatuurlaud28–29Tahavaatekaamera / tuulutus30Töötõrke märgutuli / haagis31–32Kaamera33Istmesoojendus, ees34Istmesoojendus, taga35Vedrustus / nelikvedu36Kütusesüsteem37–

Sõiduki hooldamine261NrAhel38–39–40Roolilukk41–42–43Soojendusega rool44Esitulede valgustuskauguse
reguleerimine45–46Mootori juhtplokk47–48Alalisvoolu/alalisvoolu-muundur/
tuulutus/e-ülelaadur49Tagaukse juhtplokk50–51–52–53–54–55–NrAhel56Käiviti57–58–59Vasakpoolne esilatern (LED)60Jahutusventilaator61–62–63–64–65Kliimaseade66–67–68–69Parempoolne kaugtuli (halo‐
geen) / parempoolne esituli
(LED)70Vasakpoolne kaugtuli (halogeen)71–72Käiviti73–NrAhel74Käigukasti juhtplokk75Mootori juhtplokk76Heitgaaside vähendamissüs‐
teem77–78Helisignaal79Pesurisüsteem80–81Mootori juhtplokk82–83Süütepool84Süütepool85Jõuülekanne86–87Diislikütuse soojendus88Õhusiiber89–90–91–92Kütusepump

262Sõiduki hooldamineNrAhel93Elektrooniline võtmesüsteem94–95Jahutusvedeliku pump96Diislikütuse soojendus97–98–99Jahutusvedeliku pump
Pärast läbipõlenud kaitsmete
väljavahetamist tuleb kaitsmekarbi
kaas sulgeda ja kinni vajutada.
Kui kaitsmekarbi kaas ei ole
korralikult suletud, võib esineda
tööhäireid.

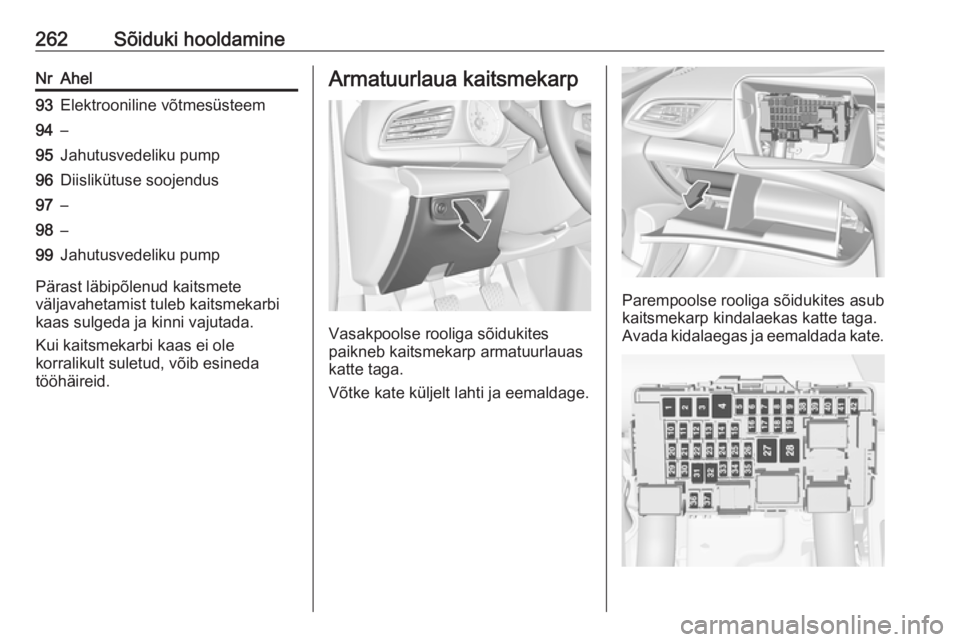

Armatuurlaua kaitsmekarp
Vasakpoolse rooliga sõidukites
paikneb kaitsmekarp armatuurlauas
katte taga.
Võtke kate küljelt lahti ja eemaldage.
Parempoolse rooliga sõidukites asub
kaitsmekarp kindalaekas katte taga.
Avada kidalaegas ja eemaldada kate.
