2019.5 OPEL INSIGNIA BREAK Omaniku käsiraamat (in Estonian)

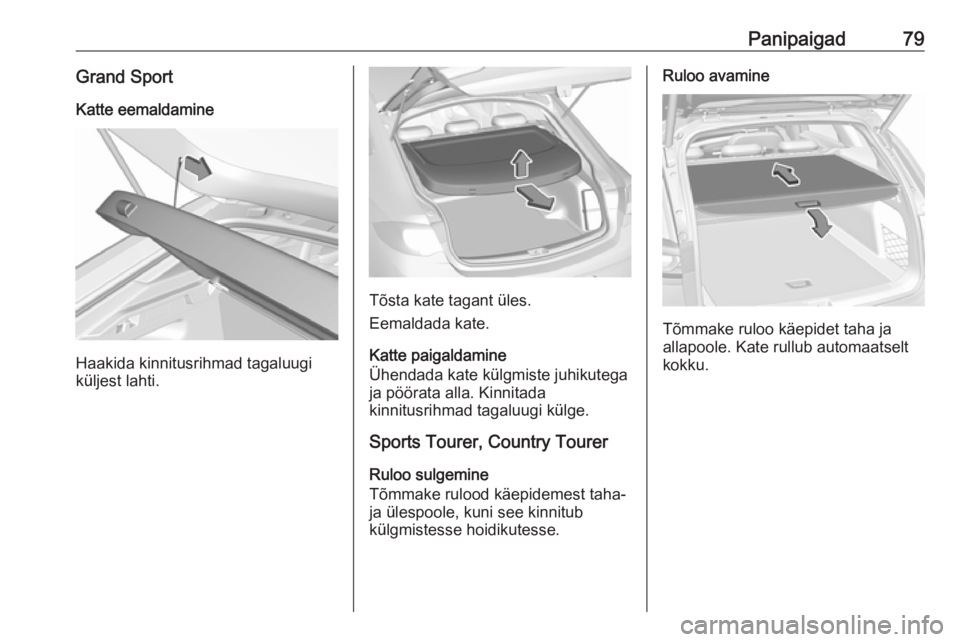

Panipaigad79Grand SportKatte eemaldamine
Haakida kinnitusrihmad tagaluugi
küljest lahti.
Tõsta kate tagant üles.
Eemaldada kate.
Katte paigaldamine
Ühendada kate külgmiste juhikutega
ja pöörata alla. Kinnitada
kinnitusrihmad tagaluugi külge.
Sports Tourer, Country Tourer
Ruloo sulgemine
Tõmmake rulood käepidemest taha-
ja ülespoole, kuni see kinnitub
külgmistesse hoidikutesse.
Ruloo avamine
Tõmmake ruloo käepidet taha ja
allapoole. Kate rullub automaatselt
kokku.

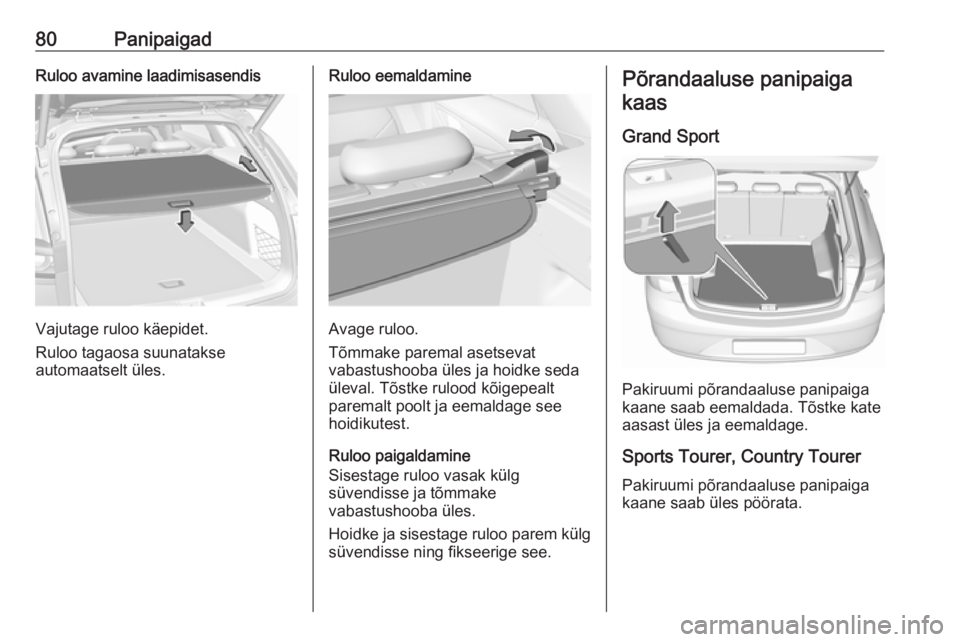

80PanipaigadRuloo avamine laadimisasendis
Vajutage ruloo käepidet.
Ruloo tagaosa suunatakse
automaatselt üles.
Ruloo eemaldamine
Avage ruloo.
Tõmmake paremal asetsevat vabastushooba üles ja hoidke seda
üleval. Tõstke rulood kõigepealt
paremalt poolt ja eemaldage see
hoidikutest.
Ruloo paigaldamine
Sisestage ruloo vasak külg
süvendisse ja tõmmake
vabastushooba üles.
Hoidke ja sisestage ruloo parem külg süvendisse ning fikseerige see.
Põrandaaluse panipaiga
kaas
Grand Sport
Pakiruumi põrandaaluse panipaiga
kaane saab eemaldada. Tõstke kate
aasast üles ja eemaldage.
Sports Tourer, Country TourerPakiruumi põrandaaluse panipaiga
kaane saab üles pöörata.

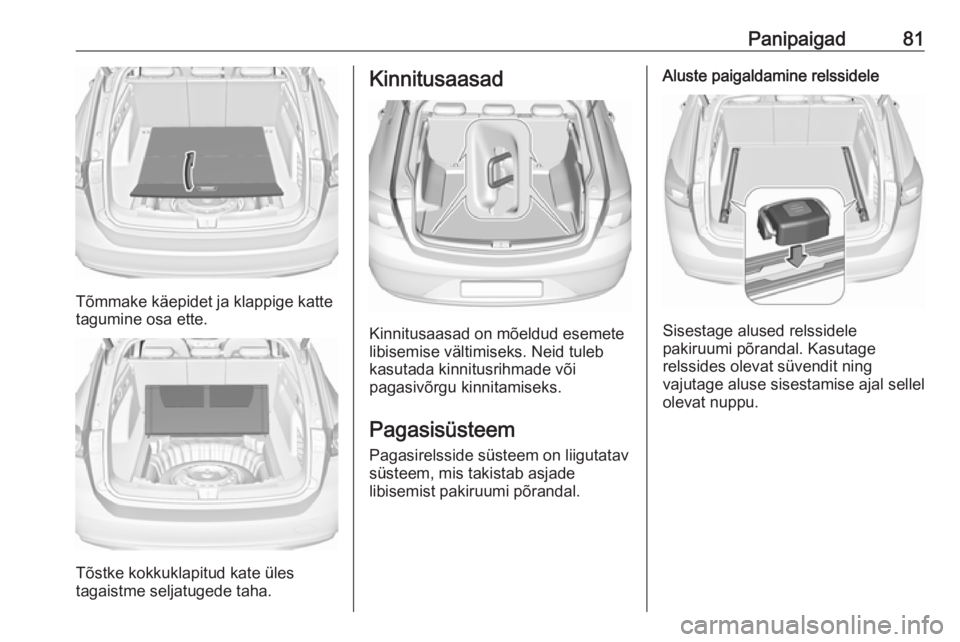

Panipaigad81
Tõmmake käepidet ja klappige katte
tagumine osa ette.
Tõstke kokkuklapitud kate üles
tagaistme seljatugede taha.
Kinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks. Neid tuleb
kasutada kinnitusrihmade või
pagasivõrgu kinnitamiseks.
Pagasisüsteem
Pagasirelsside süsteem on liigutatav süsteem, mis takistab asjade
libisemist pakiruumi põrandal.
Aluste paigaldamine relssidele
Sisestage alused relssidele
pakiruumi põrandal. Kasutage
relssides olevat süvendit ning
vajutage aluse sisestamise ajal sellel
olevat nuppu.

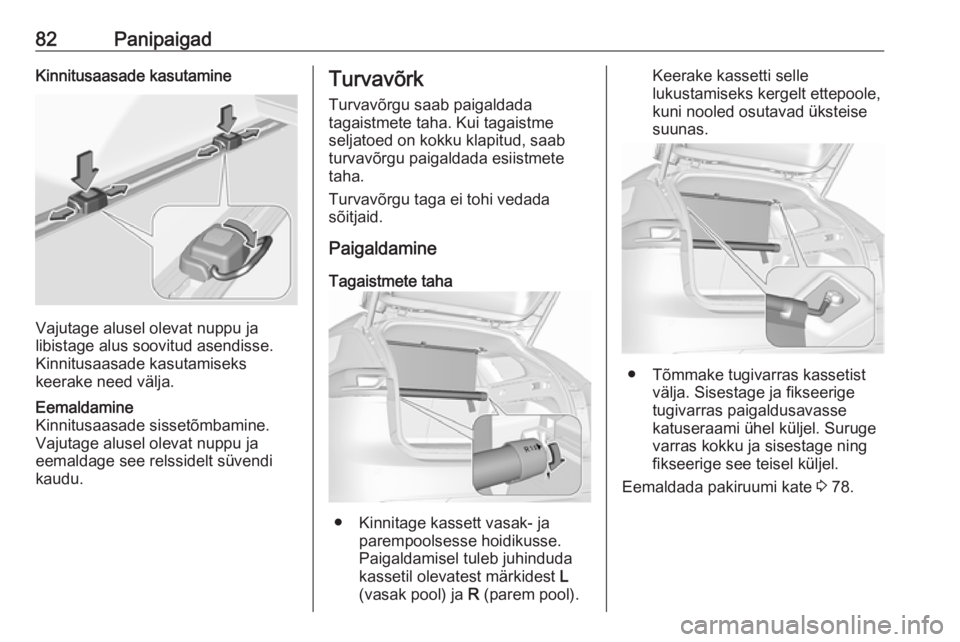

82PanipaigadKinnitusaasade kasutamine
Vajutage alusel olevat nuppu ja
libistage alus soovitud asendisse.
Kinnitusaasade kasutamiseks
keerake need välja.
Eemaldamine
Kinnitusaasade sissetõmbamine.
Vajutage alusel olevat nuppu ja
eemaldage see relssidelt süvendi
kaudu.Turvavõrk
Turvavõrgu saab paigaldada
tagaistmete taha. Kui tagaistme
seljatoed on kokku klapitud, saab
turvavõrgu paigaldada esiistmete taha.
Turvavõrgu taga ei tohi vedada
sõitjaid.
Paigaldamine
Tagaistmete taha
● Kinnitage kassett vasak- ja parempoolsesse hoidikusse.
Paigaldamisel tuleb juhinduda
kassetil olevatest märkidest L
(vasak pool) ja R (parem pool).
Keerake kassetti selle
lukustamiseks kergelt ettepoole,
kuni nooled osutavad üksteise
suunas.
● Tõmmake tugivarras kassetist välja. Sisestage ja fikseerige
tugivarras paigaldusavasse
katuseraami ühel küljel. Suruge
varras kokku ja sisestage ning
fikseerige see teisel küljel.
Eemaldada pakiruumi kate 3 78.

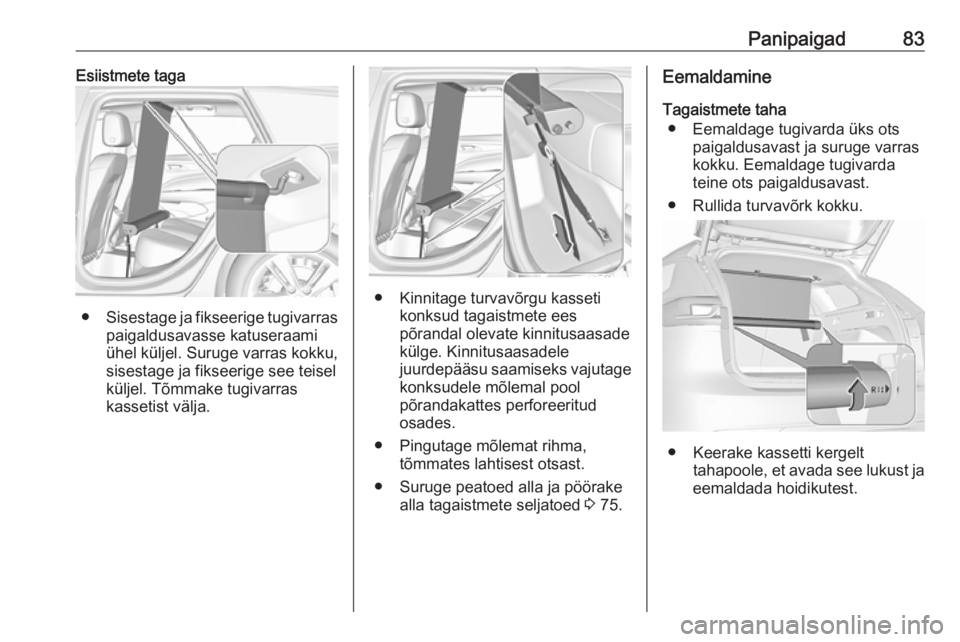

Panipaigad83Esiistmete taga
●Sisestage ja fikseerige tugivarras
paigaldusavasse katuseraami
ühel küljel. Suruge varras kokku,
sisestage ja fikseerige see teisel
küljel. Tõmmake tugivarras
kassetist välja.
● Kinnitage turvavõrgu kasseti konksud tagaistmete ees
põrandal olevate kinnitusaasade
külge. Kinnitusaasadele
juurdepääsu saamiseks vajutage konksudele mõlemal pool
põrandakattes perforeeritud
osades.
● Pingutage mõlemat rihma, tõmmates lahtisest otsast.
● Suruge peatoed alla ja pöörake alla tagaistmete seljatoed 3 75.
Eemaldamine
Tagaistmete taha ● Eemaldage tugivarda üks ots paigaldusavast ja suruge varraskokku. Eemaldage tugivardateine ots paigaldusavast.
● Rullida turvavõrk kokku.
● Keerake kassetti kergelt tahapoole, et avada see lukust ja
eemaldada hoidikutest.

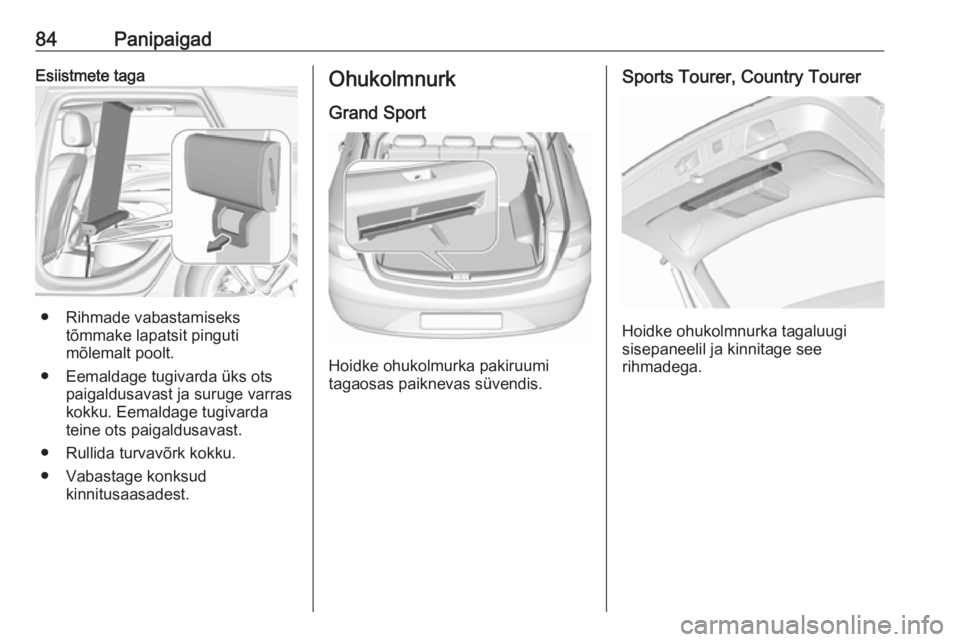

84PanipaigadEsiistmete taga
● Rihmade vabastamisekstõmmake lapatsit pinguti
mõlemalt poolt.
● Eemaldage tugivarda üks ots paigaldusavast ja suruge varraskokku. Eemaldage tugivardateine ots paigaldusavast.
● Rullida turvavõrk kokku.
● Vabastage konksud kinnitusaasadest.
Ohukolmnurk
Grand Sport
Hoidke ohukolmurka pakiruumi
tagaosas paiknevas süvendis.
Sports Tourer, Country Tourer
Hoidke ohukolmnurka tagaluugi
sisepaneelil ja kinnitage see
rihmadega.

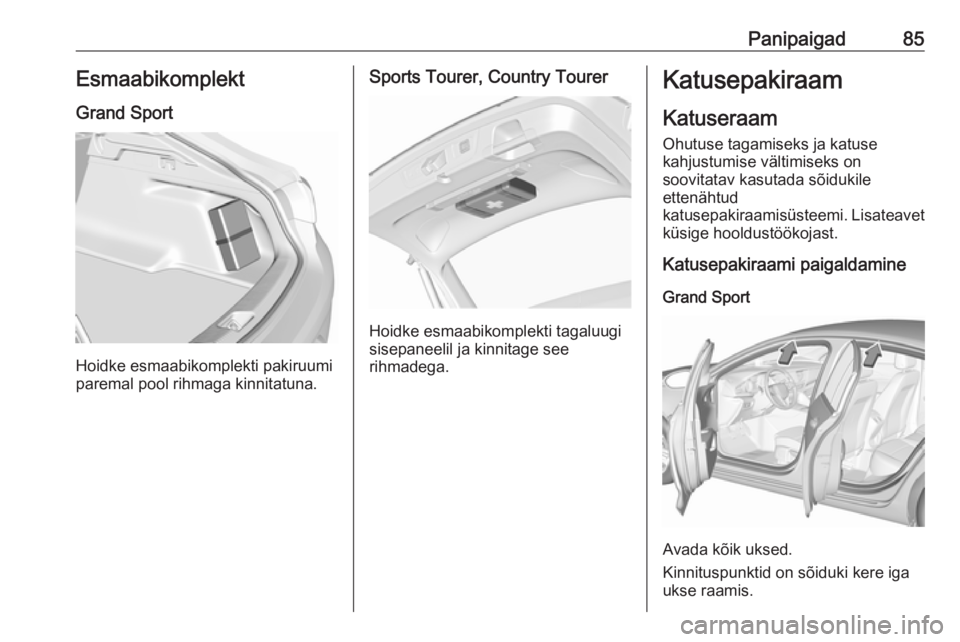

Panipaigad85EsmaabikomplektGrand Sport
Hoidke esmaabikomplekti pakiruumi
paremal pool rihmaga kinnitatuna.
Sports Tourer, Country Tourer
Hoidke esmaabikomplekti tagaluugi
sisepaneelil ja kinnitage see
rihmadega.
Katusepakiraam
Katuseraam
Ohutuse tagamiseks ja katuse
kahjustumise vältimiseks on
soovitatav kasutada sõidukile
ettenähtud
katusepakiraamisüsteemi. Lisateavet
küsige hooldustöökojast.
Katusepakiraami paigaldamine
Grand Sport
Avada kõik uksed.
Kinnituspunktid on sõiduki kere iga
ukse raamis.

86PanipaigadKatuseraami paigaldamisel tuleb
järgida selle tootja juhiseid.
Kui katuseraami ei kasutata, tuleb
see eemaldada.
Sports Tourer, Country Tourer
Kinnituspunktid asuvad mõlemas
katusereelingus.
Kinnitage katuseraam esimese kahe
kinnituspunkti külge, nagu on
näidatud katuseraamiga
kaasasolevas paigaldusjuhendis.
Kui katuseraami ei kasutata, tuleb
see eemaldada.
Koormusteave
● Rasked esemed tuleb pakiruumis paigutada istmete
seljatugede vastu. Veenduda, et
seljatoed oleksid kindlalt
fikseerunud, s.t
vabastushoobade taga ei ole enam näha punaseid märgistusi.Kui esemeid saab virna laduda,
tuleb raskemad esemed panna
kõige alla.
● Vältige lahtiste esemete libisemist, kinnitades need
kinnitusaasade küljes olevate
rihmadega 3 81.
● Pagas ei tohi ulatuda üle
seljatugede ülemise serva.
● Esemeid ei tohi asetada pakiruumi kattele ega
armatuurlauale. Armatuurlaual
olevat andurit ei tohi kinni katta.
● Pagas ei tohi takistada pedaalide, seisupiduri ja
käigukangi tööd ega piirata juhi
liikumisvabadust. Salongis ei tohi
olla kinnitamata esemeid.
● Sõita ei tohi, kui pakiruum on avatud.9Hoiatus
Veenduge alati, et veos on
turvaliselt kinnitatud. Vastasel
juhul võivad esemed auto
sisemuses lahti pääseda ja
põhjustada inimvigastusi ja veose
või sõiduki kahjustusi.
● Kandevõime on sõiduki lubatud
täismassi (vt andmesildilt 3 290)
ja tühimassi vahe.
Kandevõime arvutamiseks
sisestage oma sõiduki andmed
