2019.5 OPEL INSIGNIA BREAK Omaniku käsiraamat (in Estonian)

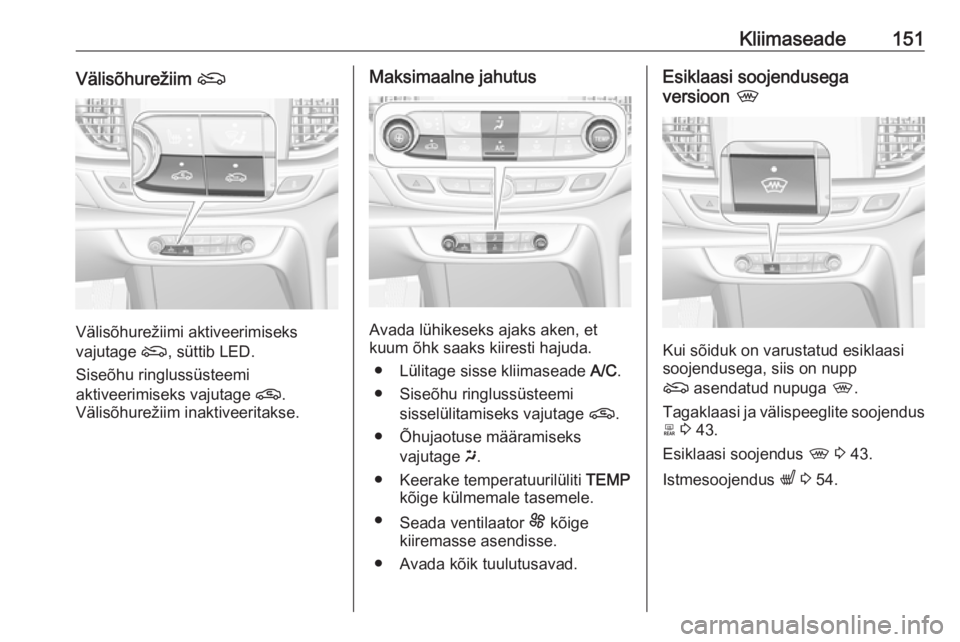

Kliimaseade151Välisõhurežiim (
Välisõhurežiimi aktiveerimiseks
vajutage (, süttib LED.
Siseõhu ringlussüsteemi
aktiveerimiseks vajutage n.
Välisõhurežiim inaktiveeritakse.
Maksimaalne jahutus
Avada lühikeseks ajaks aken, et
kuum õhk saaks kiiresti hajuda.
● Lülitage sisse kliimaseade A/C.
● Siseõhu ringlussüsteemi sisselülitamiseks vajutage n.
● Õhujaotuse määramiseks vajutage x.
● Keerake temperatuurilüliti TEMP
kõige külmemale tasemele.
● Seada ventilaator E kõige
kiiremasse asendisse.
● Avada kõik tuulutusavad.
Esiklaasi soojendusega
versioon ,
Kui sõiduk on varustatud esiklaasi
soojendusega, siis on nupp
( asendatud nupuga ,.
Tagaklaasi ja välispeeglite soojendus
b 3 43.
Esiklaasi soojendus , 3 43.
Istmesoojendus q 3 54.

152KliimaseadeElektroonilinekliimaseadmesüsteem
Kahetsooniline kliimaseade
võimaldab erinevat temperatuuri juhi
poolel ja juhi kõrvalistuja poolel.
Automaatrežiimis reguleeritakse
temperatuuri, ventilaatori kiirust ja
õhujaotust automaatselt.
Joonisel on näidatud funktsioonid,
mis ei pruugi teie konkreetse sõiduki
korral olla saadaval.
Lülitid:
● Temperatuuri pöördnupp juhi poolel
● Temperatuuri pöördnupp kaassõitja poolel
● CLIMATE avab infoekraanil
kliimaseadete menüü
● Ventilaatori kiiruse suurendamine ( ja
vähendamine )
● Kliimaseade ON/OFF või â
● Automaatrežiim AUTO
● Käsitsi juhtimisega siseõhuringlus n
● Niiskuse ja jäite eemaldamine à
● Tagaklaasi ja välispeeglite soojendus b
● Soojendusega tuuleklaas ,
● Istmesoojendus q
● Tuulutusega istmed r
Sisselülitatud funktsioone näitab LED
vastavas nupus.
Elektrooniline kliimaseadmesüsteem
töötab täielikult ainult siis, kui mootor
töötab.Kliimaseadete menüü CLIMATE
Seaded järgmistele funktsioonidele
● Õhujaotus w, x , y
● Ventilaatori kiirus E
● Juhi ja kaassõitja poolne temperatuur 23°/25°
● Kahetsooniline temperatuuri sünkroonimine SYNC
● Kliimaseade A/C
võib käsitsi sisse lülitada
kliimaseadete menüüst. Vajutage
menüü avamiseks CLIMATE ja
kasutage puutenuppe.

Kliimaseade153Kliimaseadete menüü võib kuvada ka
infoekraani nuppu g puudutades
3 121.
Nuppude abil tehtud seadete
muudatusi näidatakse infoekraanil
hüpikakende abil.
Automaatrežiim AUTOPõhiseaded automaatseks
reguleerimiseks maksimaalse
mugavuse tagamiseks:
● AUTO vajutamisel reguleeritakse
õhujaotust ja ventilaatori kiirust
automaatselt.
● Optimeeritud õhujaotuse saamiseks automaatrežiimis
avage kõik ventilatsiooniavad.
● Optimaalseks jahutamiseks ja kuivatamiseks tuleb
kliimaseadete menüüs
aktiveerida jahutamine. Vajutage
menüü avamiseks Climate ja
kasutage puutenuppe
kliimaseadme A/C
sisselülitamiseks.
● Seadke vasakpoolse ja parempoolse pöördnupu abil
juhile ja kõrvalistujale eraldi
eelvalitud temperatuur.
Soovitatav temperatuur on
22 °C. Temperatuuri näidataksekorraks pöördnuppude kõrval
asuvatel näidikutel ja
kliimaseadete menüüs.
● Siseõhu ringlussüsteem n
tuleks inaktiveerida.
Inaktiveerimise korral ei põle
nupus asuv LED.
Käsitsi seadmine
Kliimaseadmesüsteemi seadeid saab muuta nuppude ja pöördlülitite
rakendamisega järgmiselt. Seade
muutmine lülitab automaatrežiimi
välja.

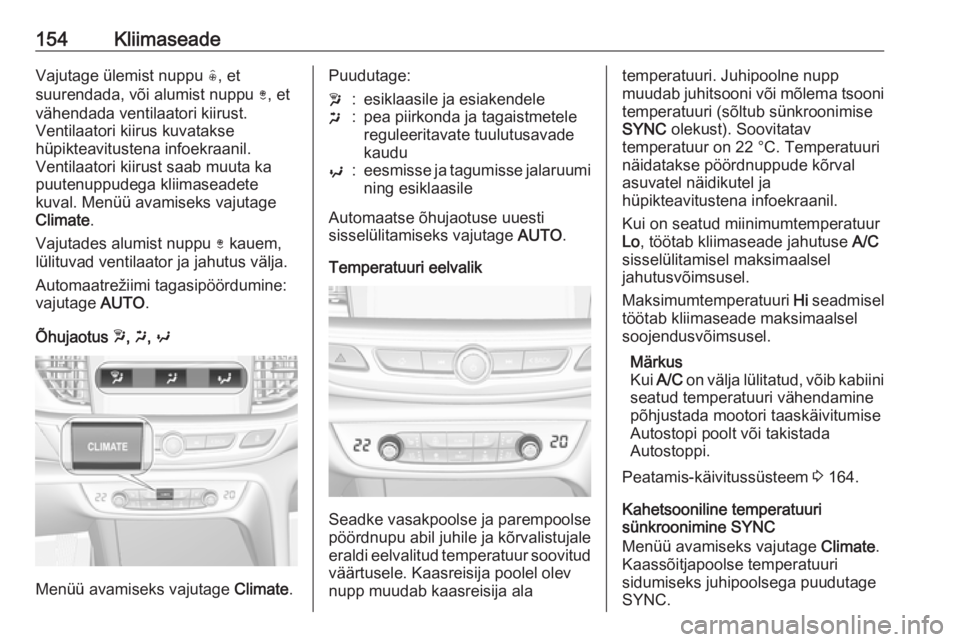

Ventilaatori kiirus ( )

154KliimaseadeVajutage ülemist nuppu (, et
suurendada, või alumist nuppu ), et
vähendada ventilaatori kiirust.
Ventilaatori kiirus kuvatakse
hüpikteavitustena infoekraanil.
Ventilaatori kiirust saab muuta ka
puutenuppudega kliimaseadete
kuval. Menüü avamiseks vajutage
Climate .
Vajutades alumist nuppu ) kauem,
lülituvad ventilaator ja jahutus välja.
Automaatrežiimi tagasipöördumine:
vajutage AUTO.
Õhujaotus w, x , y
Menüü avamiseks vajutage Climate.
Puudutage:w:esiklaasile ja esiakendelex:pea piirkonda ja tagaistmetele
reguleeritavate tuulutusavade
kauduy:eesmisse ja tagumisse jalaruumi
ning esiklaasile
Automaatse õhujaotuse uuesti
sisselülitamiseks vajutage AUTO.
Temperatuuri eelvalik
Seadke vasakpoolse ja parempoolse
pöördnupu abil juhile ja kõrvalistujale
eraldi eelvalitud temperatuur soovitud väärtusele. Kaasreisija poolel olev
nupp muudab kaasreisija ala
temperatuuri. Juhipoolne nupp
muudab juhitsooni või mõlema tsooni
temperatuuri (sõltub sünkroonimise
SYNC olekust). Soovitatav
temperatuur on 22 °C. Temperatuuri
näidatakse pöördnuppude kõrval
asuvatel näidikutel ja
hüpikteavitustena infoekraanil.
Kui on seatud miinimumtemperatuur
Lo , töötab kliimaseade jahutuse A/C
sisselülitamisel maksimaalsel
jahutusvõimsusel.
Maksimumtemperatuuri Hi seadmisel
töötab kliimaseade maksimaalsel
soojendusvõimsusel.
Märkus
Kui A/C on välja lülitatud, võib kabiini
seatud temperatuuri vähendamine
põhjustada mootori taaskäivitumise
Autostopi poolt või takistada
Autostoppi.
Peatamis-käivitussüsteem 3 164.
Kahetsooniline temperatuuri
sünkroonimine SYNC
Menüü avamiseks vajutage Climate.
Kaassõitjapoolse temperatuuri
sidumiseks juhipoolsega puudutage
SYNC.

Kliimaseade155Kui kaasreisija poole sätteid
muudetakse, siis sünkroonimine
lülitub välja ja märgutuli kustub.
Kliimaseade A/C
Vajutage menüü avamiseks Climate
ja valige puutenupp A/C, et
kliimaseade sisse või välja lülitada.
Jahutus töötab ainult sisselülitatud
mootoriga ning kui kliimaseadme
ventilaator on sisse lülitatud.
Kliimaseadme kompressor jahutab ja kuivatab sisenevat õhku, kui
välistemperatuur ületab teatud
taseme. Nii saab moodustuda
kondensaat ja tilkuda sõiduki alt.
Kui jahutamine või kuivatamine ei ole
vajalik, tuleb jahutussüsteem kütuse
säästmiseks välja lülitada.
Käsitsi juhtimisega
siseõhuringlus n
Siseõhuringluse režiimi
aktiveerimiseks vajutage n.
Aktiveerimisest annab märku nupu
LED-tule süttimine.
Siseõhu ringlussüsteemi
inaktiveerimiseks vajutage uuesti
n .
9Hoiatus
Siseõhu ringluse režiimis
vähendatakse värske õhu
vahetumist. Ilma jahutuseta
töötamisel suureneb õhuniiskus,
mistõttu aknad võivad muutuda
seestpoolt uduseks. Salongi õhu
kvaliteet halveneb. Seetõttu
võivad sõidukis viibijad tunda end
unisena.
Sooja ja väga niiske välisõhu
tingimustes võib tuuleklaas
väljastpoolt uduseks minna, kui
sellele külma õhku suunata. Kui
esiklaasi välispind tõmbub uduseks,
lülitage sisse esiklaasipuhasti ja
lülitage välja w.
Automaatne siseõhu ringlus
Kui salongi õhuniiskus on liiga suur,
lülitub õhuniiskuse andur
automaatselt välisõhule.

156KliimaseadeAkende kuivatamine ja
soojendamine à
● Vajutage nuppu à.
Aktiveerimisest annab märku
nupu LED-tule süttimine.
● Temperatuur ja õhuvoolu jaotus seatakse automaatselt ja
ventilaator töötab suure
kiirusega.
● Kliimaseadme aktiveerimine: vajutage CLIMATE , et kuvada
infoekraanil kliimaseadme
menüü, ja valige seejärel A/C.
● Lülitada sisse tagaklaasi soojendus b.
● Kui on saadaval, lülitage sisse
esiklaasi soojendus ,.
● Eelmisesse režiimi naasmiseks vajutage uuesti à,
automaatrežiimi naasmiseks
vajutage AUTO.
Märkus
Kui à vajutamise ajal mootor töötab,
on olek Autostop takistatud, kuni
vajutate à uuesti.
Kui nupu à vajutamise ajal on
mootor olekus Autostop, käivitub
mootor automaatselt.
Peatamis-käivitussüsteem 3 164.Elektroonilise kliimaseadmesüsteemi
inaktiveerimine või aktiveerimine
ON/OFF
Jahutuse, ventilatsiooni ja
automaatrežiimi väljalülitamiseks võib vajutada ON/OFF. Kui süsteem
on inaktiveeritud, siis nupus ON/OFF
asuv LED ei põle.
Aktiveerimiseks vajutage ON/OFF
uuesti või vajutage AUTO.
Aktiveerimisest annab märku nupu
LED-tule süttimine.

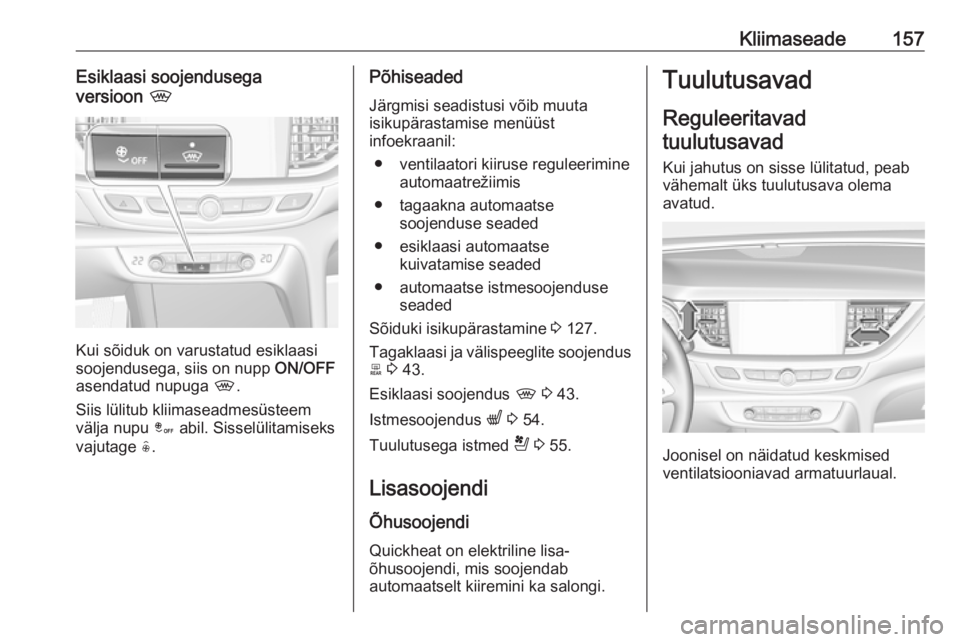

Kliimaseade157Esiklaasi soojendusega
versioon ,
Kui sõiduk on varustatud esiklaasi
soojendusega, siis on nupp ON/OFF
asendatud nupuga ,.
Siis lülitub kliimaseadmesüsteem
välja nupu â abil. Sisselülitamiseks
vajutage (.
Põhiseaded
Järgmisi seadistusi võib muuta
isikupärastamise menüüst
infoekraanil:
● ventilaatori kiiruse reguleerimine automaatrežiimis
● tagaakna automaatse soojenduse seaded
● esiklaasi automaatse kuivatamise seaded
● automaatse istmesoojenduse seaded
Sõiduki isikupärastamine 3 127.
Tagaklaasi ja välispeeglite soojendus
b 3 43.
Esiklaasi soojendus , 3 43.
Istmesoojendus q 3 54.
Tuulutusega istmed r 3 55.
Lisasoojendi
Õhusoojendi
Quickheat on elektriline lisa-
õhusoojendi, mis soojendab
automaatselt kiiremini ka salongi.Tuulutusavad
Reguleeritavad tuulutusavad
Kui jahutus on sisse lülitatud, peab
vähemalt üks tuulutusava olema
avatud.

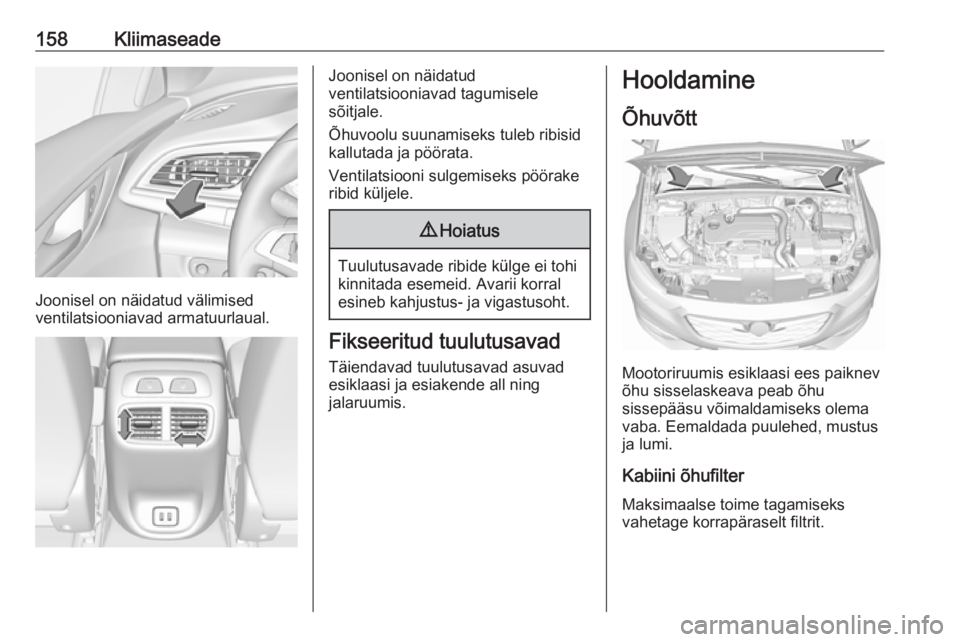

Joonisel on näidatud keskmised
ventilatsiooniavad armatuurlaual.

158Kliimaseade
Joonisel on näidatud välimised
ventilatsiooniavad armatuurlaual.
Joonisel on näidatud
ventilatsiooniavad tagumisele
sõitjale.
Õhuvoolu suunamiseks tuleb ribisid
kallutada ja pöörata.
Ventilatsiooni sulgemiseks pöörake
ribid küljele.9 Hoiatus
Tuulutusavade ribide külge ei tohi
kinnitada esemeid. Avarii korral
esineb kahjustus- ja vigastusoht.
Fikseeritud tuulutusavad
Täiendavad tuulutusavad asuvad
esiklaasi ja esiakende all ning
jalaruumis.
Hooldamine
Õhuvõtt
Mootoriruumis esiklaasi ees paiknev
õhu sisselaskeava peab õhu
sissepääsu võimaldamiseks olema
vaba. Eemaldada puulehed, mustus
ja lumi.
Kabiini õhufilter
Maksimaalse toime tagamiseks
vahetage korrapäraselt filtrit.
