Sõiduki hooldamine247Kui sõiduki akut ei saa laadida, laske
rikke põhjus kõrvaldada
hooldustöökojas.
Sõiduki aku laadimisoleku funktsioon
Funktsioon tagab sõiduki aku pikima
eluea muutuva võimsuse ja
optimeeritud võimsuse jaotusega
generaatori abil.
Sõiduki aku tühjenemise vältimiseks
sõidu ajal vähendatakse järgmisi
süsteeme automaatselt kahes
astmes ja lülitatakse lõpuks välja:
● lisasoojendi
● soojendatav taga- ja esiaken ● soojendusega rool
● soojendusega peeglid
● istmesoojendus
● ventilaator
Viimases järgus kuvatakse juhi
infokeskuses teade, mis kinnitab
sõiduki aku tühjenemise vastase
kaitse sisselülitamist.
Tühikäigu võimendi
Kui aku seisukorra tõttu on vaja
sõiduki akut laadida, tuleb
suurendada generaatoriväljundvõimsust. Seda saavutatakse
tühikäigu võimendiga, mis võib olla
kuuldav.
Juhi infokeskuse ekraanile ilmub teade.
Pistikupesa
Pistikupesad lülitatakse välja sõiduki
aku madala pinge korral.
HoiatussiltSümbolite tähendused: ● Sädemed, lahtine tuli ja suitsetamine on keelatud.
● Varjake alati silmi. Plahvatusohtlikud gaasid võivadpõhjustada pimedaksjäämist või
tervisekahjustusi.
● Hoidke sõiduki aku lastele kättesaamatus kohas.
● Sõiduki aku sisaldab väävelhapet, mis võib
põhjustada pimedaksjäämist või
tõsiseid põletusi.
● Lisateavet vt omaniku käsiraamatust.
● Sõiduki aku ümbruses võib leiduda plahvatusohtlikku gaasi.

248Sõiduki hooldamineDiislikütuse süsteemitühjendamine
Kui paak on täielikult tühjenenud,
tuleb diislikütuse süsteemist õhk välja
lasta. Lülitada süüde sisse kolm
korda, 15 sekundiks korraga.
Seejärel käivitada mootor
maksimaalselt 40 sekundiks. Korrata
sama protsessi mitte vähem kui
5 sekundi pärast. Kui mootor ei
käivitu, pöörduda abi saamiseks
hooldustöökotta.Klaasipuhasti harja
vahetamine
Esiklaas
Tõstke klaasipuhasti hooba üles, kuni
see fikseerub tõstetud asendisse.
Tõstke kinnitusklambrit klaasipuhasti
harja vabastamiseks ja eemaldage
hari.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.
Tagaaken
Grand Sport
Tõsta puhastihoob üles, kuni see jääb
seisma ülestõstetud asendisse,
vajutada nuppu puhasti harja
lahtiühendamiseks ja eemaldada
see.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.

Sõiduki hooldamine249Sports Tourer, Country Tourer
Tõsta klaasipuhasti hoob üles.
Vabastada klaasipuhasti hari, nagu
on näidatud joonisel ja võtta see ära.
Kinnitada klaasipuhasti hari veidi
nurga all klaasipuhasti hoova külge ja
suruda, kuni see fikseerub.
Langetada klaasipuhasti hoob
ettevaatlikult.
Lambi vahetamine
Lülitada süüde välja; lülitada välja
vastav lüliti või sulgeda uksed.
Hoida uut lampi ainult soklist. Lambi
klaasi ei tohi paljaste kätega
puudutada.
Vahetamisel kasutada ainult sama
tüüpi lampi.
Vahetada esilaterna lambid
mootoriruumi seest.
Lambi kontrollimine
Pärast lambi vahetamist lülitage
süüde sisse ja kontrollige tulede
toimimist.
Halogeen-esilaternad
Halogeen-esilaternad eraldi
lampidega lähi- ja kaugtuledele.
Välimine lähitule ( 1) pirn.
Sisemine kaugtule ( 2) pirn.
Lähituled (1)

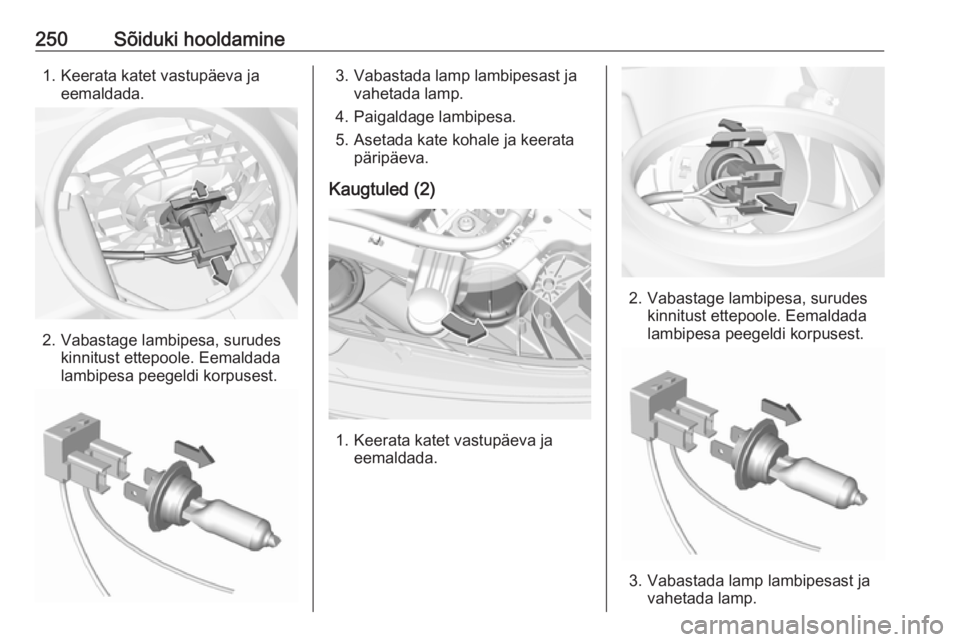

250Sõiduki hooldamine1. Keerata katet vastupäeva jaeemaldada.
2. Vabastage lambipesa, surudeskinnitust ettepoole. Eemaldada
lambipesa peegeldi korpusest.
3. Vabastada lamp lambipesast ja vahetada lamp.
4. Paigaldage lambipesa.
5. Asetada kate kohale ja keerata päripäeva.
Kaugtuled (2)
1. Keerata katet vastupäeva ja eemaldada.
2. Vabastage lambipesa, surudeskinnitust ettepoole. Eemaldada
lambipesa peegeldi korpusest.
3. Vabastada lamp lambipesast ja vahetada lamp.

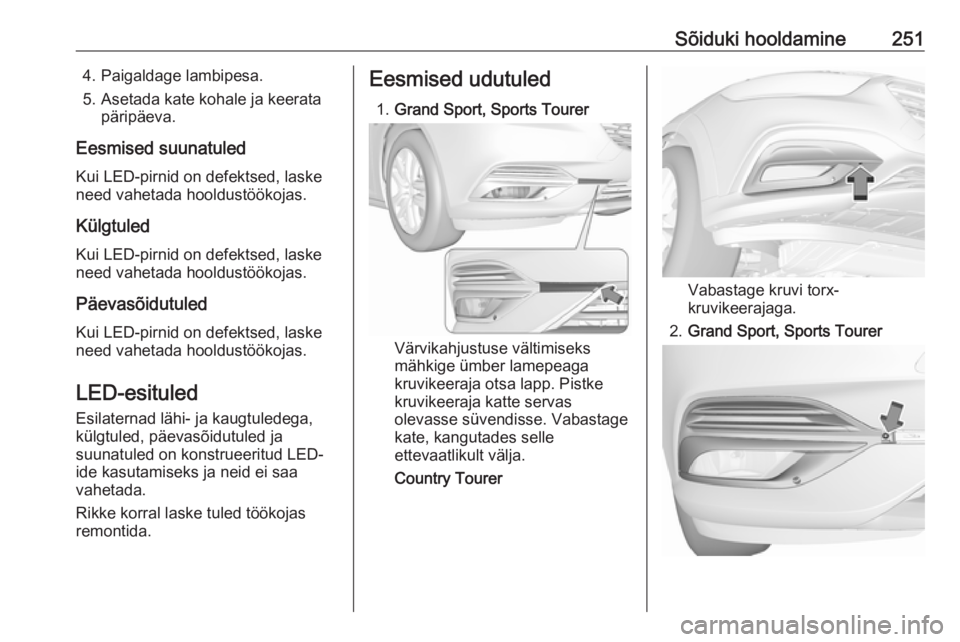

Sõiduki hooldamine2514. Paigaldage lambipesa.
5. Asetada kate kohale ja keerata päripäeva.
Eesmised suunatuled Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
Külgtuled Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
Päevasõidutuled Kui LED-pirnid on defektsed, laske
need vahetada hooldustöökojas.
LED-esituled
Esilaternad lähi- ja kaugtuledega,
külgtuled, päevasõidutuled ja
suunatuled on konstrueeritud LED-
ide kasutamiseks ja neid ei saa
vahetada.
Rikke korral laske tuled töökojas remontida.Eesmised udutuled
1. Grand Sport, Sports Tourer
Värvikahjustuse vältimiseks
mähkige ümber lamepeaga
kruvikeeraja otsa lapp. Pistke
kruvikeeraja katte servas
olevasse süvendisse. Vabastage
kate, kangutades selle ettevaatlikult välja.
Country Tourer
Vabastage kruvi torx-
kruvikeerajaga.
2. Grand Sport, Sports Tourer

252Sõiduki hooldamineVabastage kruvi torx-
kruvikeerajaga ja eemaldage
esipaneel.
Country Tourer
Värvikahjustuse vältimiseks
mähkige ümber lamepeaga
kruvikeeraja otsa lapp.
Kangutage esipaneel välja, pistes
kruvikeeraja süvendisse ja
eemaldades esipaneeli.
3. Keerake kolm kruvi torx- kruvikeerajaga lahti ja eemaldagetulede sõlm ettepoole.
4. Pöörake lambipesa vastupäeva ja
eemaldage tulede sõlmest.
5. Eraldage pistik, vajutades lukustuselementi.
6. Eemaldage ja vahetage lamp ning
kinnitage juhtme pistik. Arvestage, et lamp ja pesa on üks üksus ning need tuleb koos välja
vahetada.
7. Sisestage lambipesa tulede sõlme päripäeva keerates ja
fikseerige.
8. Paigaldage tulede sõlm, keerates kolm kruvi kinni.
9. Kinnitage esipaneel ja pingutage kruvi.
10. Grand Sport, Sports Tourer
Paigaldage ja kinnitage kate.

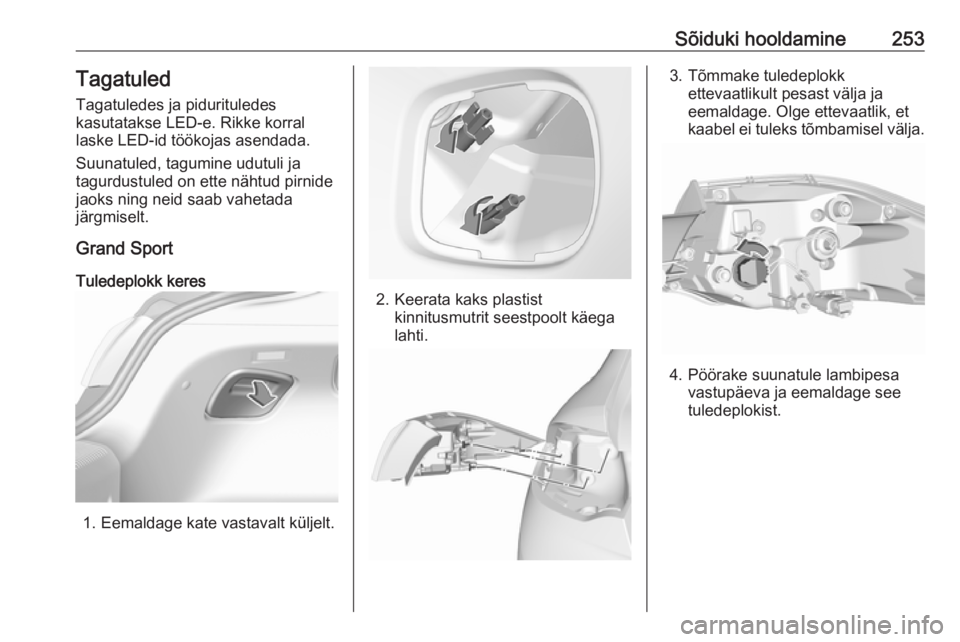

Sõiduki hooldamine253TagatuledTagatuledes ja pidurituledes
kasutatakse LED-e. Rikke korral
laske LED-id töökojas asendada.
Suunatuled, tagumine udutuli ja
tagurdustuled on ette nähtud pirnide
jaoks ning neid saab vahetada
järgmiselt.
Grand Sport
Tuledeplokk keres
1. Eemaldage kate vastavalt küljelt.
2. Keerata kaks plastist kinnitusmutrit seestpoolt käega
lahti.
3. Tõmmake tuledeplokk ettevaatlikult pesast välja ja
eemaldage. Olge ettevaatlik, et
kaabel ei tuleks tõmbamisel välja.
4. Pöörake suunatule lambipesa vastupäeva ja eemaldage see
tuledeplokist.

254Sõiduki hooldamine
5. Eemaldage ja vahetagesuunatule pirn.
6. Ühendage lambipesa tuledeplokki.
7. Paigaldage tulesõlm sõiduki kere külge ja pingutage pakiruumi
sisemusse jäävaid
kinnitusmutreid. Kinnitage kate.
Tagaluugi valgustuskoost
1. Vabastage ja eemaldage tagaluugi kate.
2. Keerake plastist kinnitusmutterkäsitsi lahti.
3. Tõmmake tuledeplokkettevaatlikult pesast välja ja
eemaldage. Olge ettevaatlik, et
kaabel ei tuleks tõmbamisel välja.
