2019.5 OPEL INSIGNIA BREAK Omaniku käsiraamat (in Estonian)

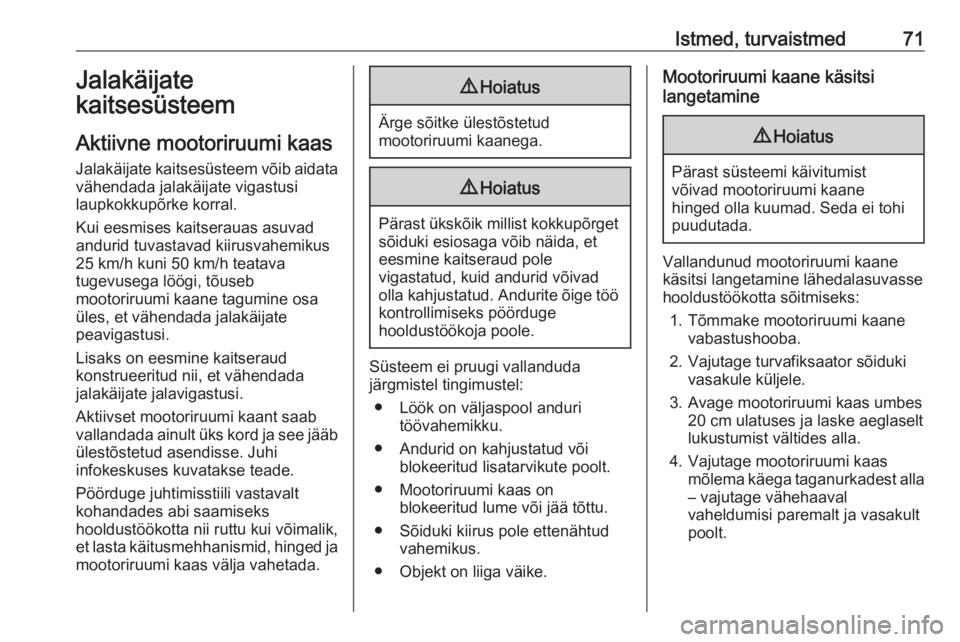

Istmed, turvaistmed71Jalakäijate
kaitsesüsteem
Aktiivne mootoriruumi kaas Jalakäijate kaitsesüsteem võib aidata
vähendada jalakäijate vigastusi
laupkokkupõrke korral.
Kui eesmises kaitserauas asuvad
andurid tuvastavad kiirusvahemikus
25 km/h kuni 50 km/h teatava
tugevusega löögi, tõuseb
mootoriruumi kaane tagumine osa
üles, et vähendada jalakäijate
peavigastusi.
Lisaks on eesmine kaitseraud
konstrueeritud nii, et vähendada jalakäijate jalavigastusi.
Aktiivset mootoriruumi kaant saab
vallandada ainult üks kord ja see jääb ülestõstetud asendisse. Juhi
infokeskuses kuvatakse teade.
Pöörduge juhtimisstiili vastavalt
kohandades abi saamiseks
hooldustöökotta nii ruttu kui võimalik,
et lasta käitusmehhanismid, hinged ja
mootoriruumi kaas välja vahetada.9 Hoiatus
Ärge sõitke ülestõstetud
mootoriruumi kaanega.
9 Hoiatus
Pärast ükskõik millist kokkupõrget
sõiduki esiosaga võib näida, et
eesmine kaitseraud pole
vigastatud, kuid andurid võivad olla kahjustatud. Andurite õige töö kontrollimiseks pöörduge
hooldustöökoja poole.
Süsteem ei pruugi vallanduda
järgmistel tingimustel:
● Löök on väljaspool anduri töövahemikku.
● Andurid on kahjustatud või blokeeritud lisatarvikute poolt.
● Mootoriruumi kaas on blokeeritud lume või jää tõttu.
● Sõiduki kiirus pole ettenähtud vahemikus.
● Objekt on liiga väike.
Mootoriruumi kaane käsitsi
langetamine9 Hoiatus
Pärast süsteemi käivitumist
võivad mootoriruumi kaane
hinged olla kuumad. Seda ei tohi
puudutada.
Vallandunud mootoriruumi kaane
käsitsi langetamine lähedalasuvasse hooldustöökotta sõitmiseks:
1. Tõmmake mootoriruumi kaane vabastushooba.
2. Vajutage turvafiksaator sõiduki vasakule küljele.
3. Avage mootoriruumi kaas umbes 20 cm ulatuses ja laske aeglaselt
lukustumist vältides alla.
4. Vajutage mootoriruumi kaas mõlema käega taganurkadest alla
– vajutage vähehaaval vaheldumisi paremalt ja vasakult
poolt.

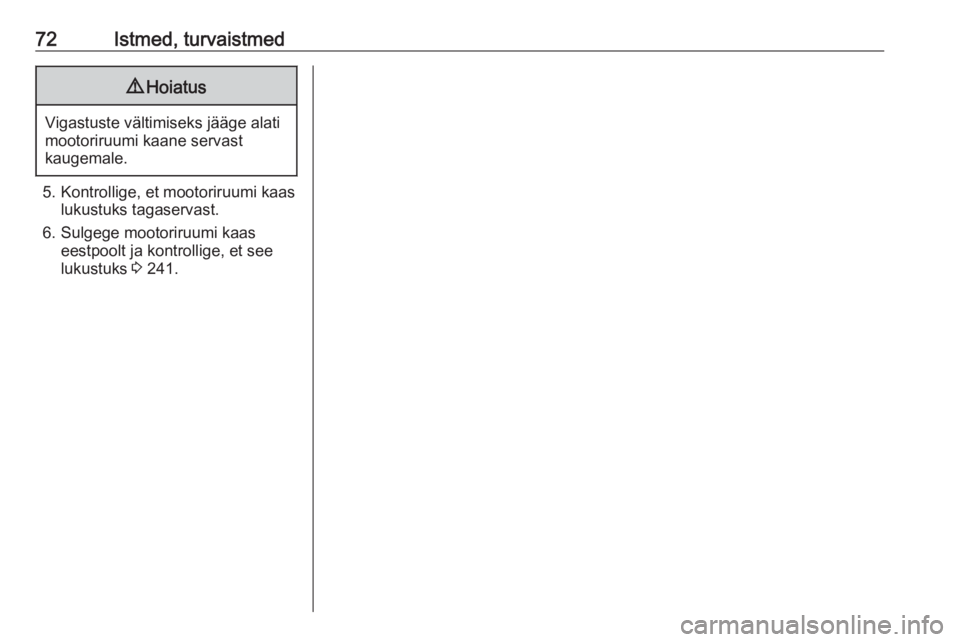

72Istmed, turvaistmed9Hoiatus
Vigastuste vältimiseks jääge alati
mootoriruumi kaane servast
kaugemale.
5. Kontrollige, et mootoriruumi kaas lukustuks tagaservast.
6. Sulgege mootoriruumi kaas eestpoolt ja kontrollige, et see
lukustuks 3 241.

Panipaigad73PanipaigadHoiukohad.................................... 73
Kindalaegas ............................... 73
Topsihoidikud ............................ 73
Eesmised panipaigad ................74
Päikseprillihoidik ........................74
Käetoe panipaik .........................75
Keskkonsooli hoiulaegas ...........75
Pakiruum ...................................... 75
Tagumine panipaik ....................78
Pakiruumi kate ........................... 78
Põrandaaluse panipaiga kaas ...80
Kinnitusaasad ............................ 81
Pagasisüsteem .......................... 81
Turvavõrk .................................. 82
Ohukolmnurk ............................. 84
Esmaabikomplekt ......................85
Katusepakiraam ........................... 85
Katuseraam ............................... 85
Koormusteave .............................. 86Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Sõidu ajal peab kindalaegas olema
suletud.
Topsihoidikud
Topsihoidikud asuvad keskkonsoolis
katte all. Avada kate.

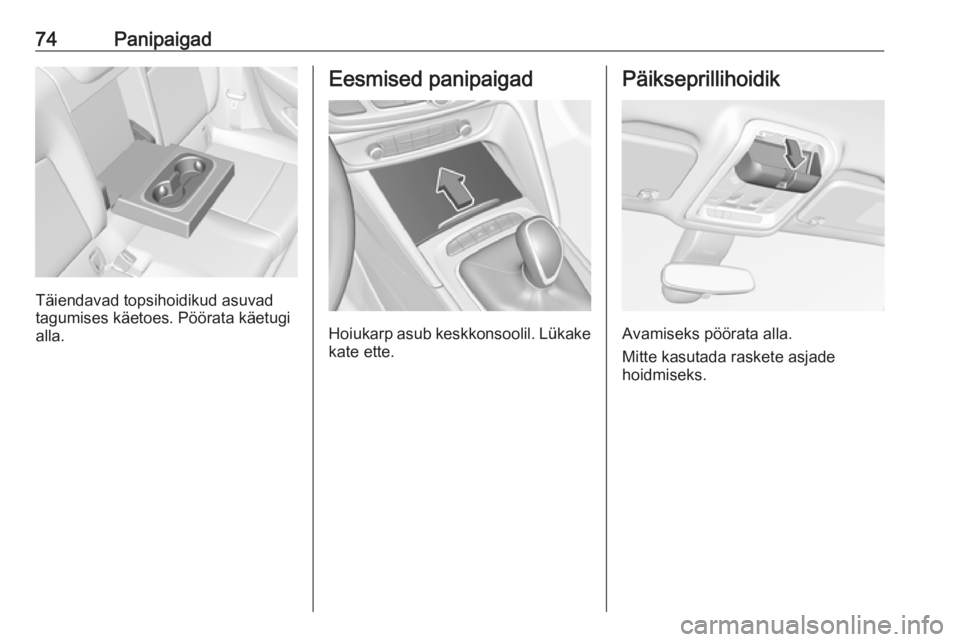

74Panipaigad
Täiendavad topsihoidikud asuvad
tagumises käetoes. Pöörata käetugi
alla.
Eesmised panipaigad
Hoiukarp asub keskkonsoolil. Lükake kate ette.
Päikseprillihoidik
Avamiseks pöörata alla.
Mitte kasutada raskete asjade
hoidmiseks.

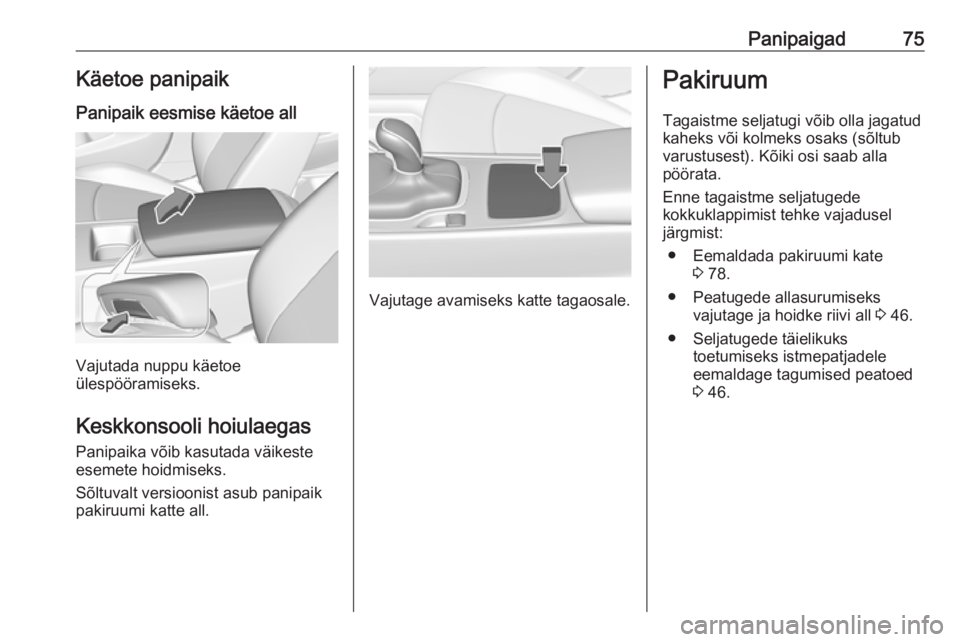

Panipaigad75Käetoe panipaikPanipaik eesmise käetoe all
Vajutada nuppu käetoe
ülespööramiseks.
Keskkonsooli hoiulaegas Panipaika võib kasutada väikeste
esemete hoidmiseks.
Sõltuvalt versioonist asub panipaik
pakiruumi katte all.
Vajutage avamiseks katte tagaosale.
Pakiruum
Tagaistme seljatugi võib olla jagatud
kaheks või kolmeks osaks (sõltub
varustusest). Kõiki osi saab alla
pöörata.
Enne tagaistme seljatugede
kokkuklappimist tehke vajadusel
järgmist:
● Eemaldada pakiruumi kate 3 78.
● Peatugede allasurumiseks vajutage ja hoidke riivi all 3 46.
● Seljatugede täielikuks toetumiseks istmepatjadele
eemaldage tagumised peatoed
3 46.

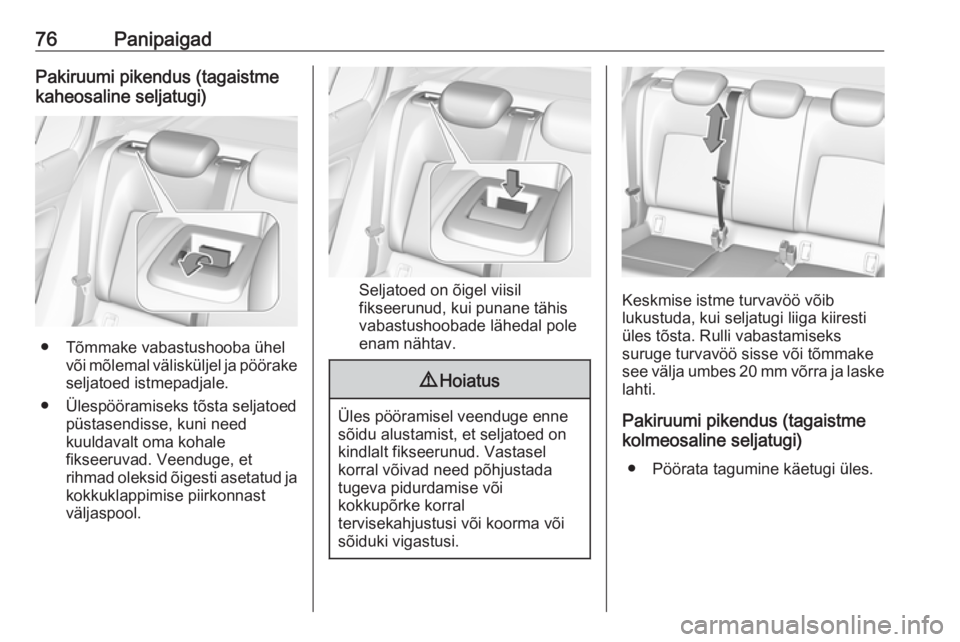

76PanipaigadPakiruumi pikendus (tagaistme
kaheosaline seljatugi)
● Tõmmake vabastushooba ühel või mõlemal välisküljel ja pöörake
seljatoed istmepadjale.
● Ülespööramiseks tõsta seljatoed püstasendisse, kuni need
kuuldavalt oma kohale
fikseeruvad. Veenduge, et
rihmad oleksid õigesti asetatud ja kokkuklappimise piirkonnast
väljaspool.
Seljatoed on õigel viisil
fikseerunud, kui punane tähis
vabastushoobade lähedal pole
enam nähtav.
9 Hoiatus
Üles pööramisel veenduge enne
sõidu alustamist, et seljatoed on
kindlalt fikseerunud. Vastasel
korral võivad need põhjustada
tugeva pidurdamise või
kokkupõrke korral
tervisekahjustusi või koorma või
sõiduki vigastusi.
Keskmise istme turvavöö võib
lukustuda, kui seljatugi liiga kiiresti
üles tõsta. Rulli vabastamiseks
suruge turvavöö sisse või tõmmake
see välja umbes 20 mm võrra ja laske lahti.
Pakiruumi pikendus (tagaistme kolmeosaline seljatugi)
● Pöörata tagumine käetugi üles.

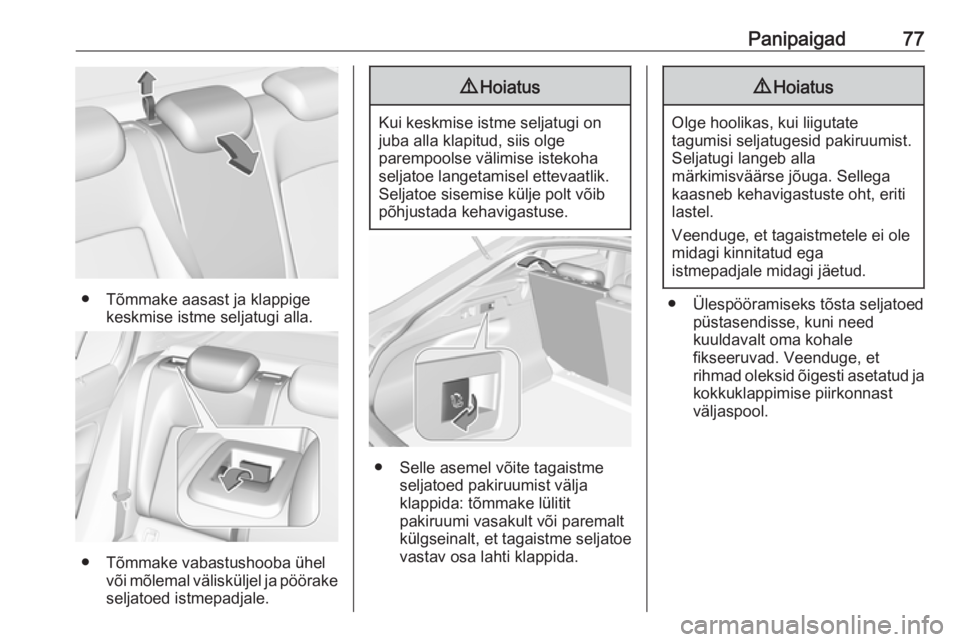

Panipaigad77
● Tõmmake aasast ja klappigekeskmise istme seljatugi alla.
● Tõmmake vabastushooba ühel või mõlemal välisküljel ja pöörake
seljatoed istmepadjale.
9 Hoiatus
Kui keskmise istme seljatugi on
juba alla klapitud, siis olge
parempoolse välimise istekoha
seljatoe langetamisel ettevaatlik.
Seljatoe sisemise külje polt võib põhjustada kehavigastuse.
● Selle asemel võite tagaistme seljatoed pakiruumist välja
klappida: tõmmake lülitit
pakiruumi vasakult või paremalt külgseinalt, et tagaistme seljatoe
vastav osa lahti klappida.
9 Hoiatus
Olge hoolikas, kui liigutate
tagumisi seljatugesid pakiruumist.
Seljatugi langeb alla
märkimisväärse jõuga. Sellega
kaasneb kehavigastuste oht, eriti
lastel.
Veenduge, et tagaistmetele ei ole
midagi kinnitatud ega
istmepadjale midagi jäetud.
● Ülespööramiseks tõsta seljatoed püstasendisse, kuni need
kuuldavalt oma kohale
fikseeruvad. Veenduge, et
rihmad oleksid õigesti asetatud ja kokkuklappimise piirkonnast
väljaspool.

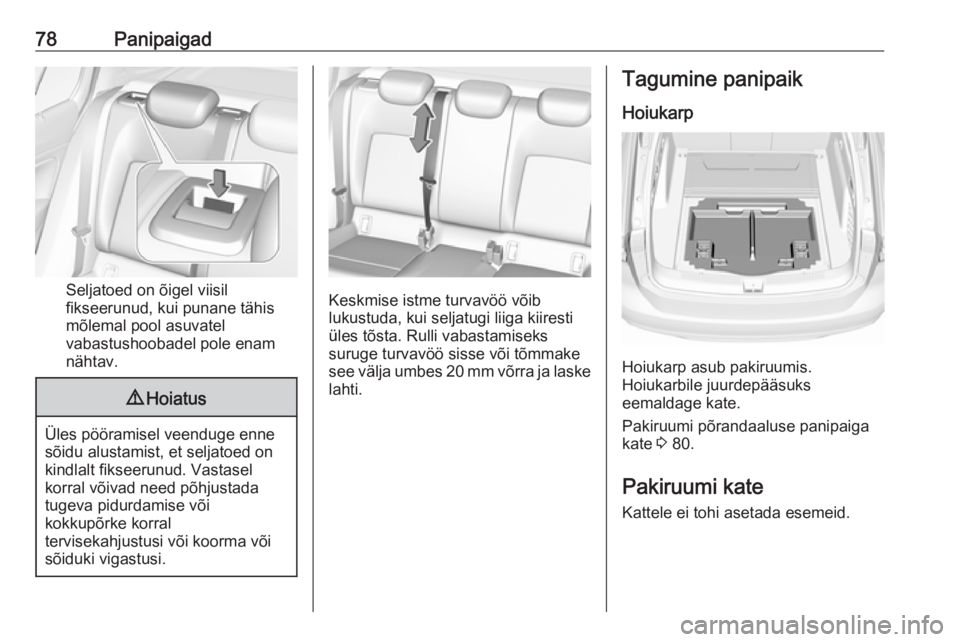

78Panipaigad
Seljatoed on õigel viisil
fikseerunud, kui punane tähis
mõlemal pool asuvatel
vabastushoobadel pole enam
nähtav.
9 Hoiatus
Üles pööramisel veenduge enne
sõidu alustamist, et seljatoed on
kindlalt fikseerunud. Vastasel
korral võivad need põhjustada
tugeva pidurdamise või
kokkupõrke korral
tervisekahjustusi või koorma või sõiduki vigastusi.
Keskmise istme turvavöö võib
lukustuda, kui seljatugi liiga kiiresti
üles tõsta. Rulli vabastamiseks
suruge turvavöö sisse või tõmmake
see välja umbes 20 mm võrra ja laske lahti.
Tagumine panipaik
Hoiukarp
Hoiukarp asub pakiruumis.
Hoiukarbile juurdepääsuks
eemaldage kate.
Pakiruumi põrandaaluse panipaiga
kate 3 80.
Pakiruumi kate Kattele ei tohi asetada esemeid.
