Page 129 of 351

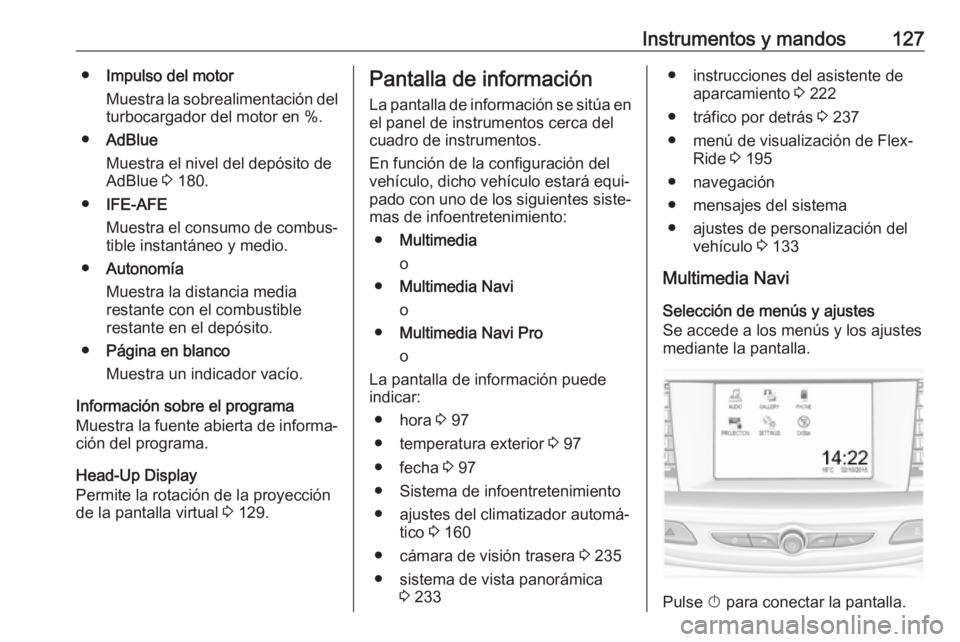

Instrumentos y mandos127●Impulso del motor
Muestra la sobrealimentación del
turbocargador del motor en %.
● AdBlue
Muestra el nivel del depósito de
AdBlue 3 180.
● IFE-AFE
Muestra el consumo de combus‐ tible instantáneo y medio.
● Autonomía
Muestra la distancia media
restante con el combustible
restante en el depósito.
● Página en blanco
Muestra un indicador vacío.
Información sobre el programa
Muestra la fuente abierta de informa‐
ción del programa.
Head-Up Display
Permite la rotación de la proyección
de la pantalla virtual 3 129.Pantalla de información
La pantalla de información se sitúa en
el panel de instrumentos cerca del
cuadro de instrumentos.
En función de la configuración del vehículo, dicho vehículo estará equi‐pado con uno de los siguientes siste‐
mas de infoentretenimiento:
● Multimedia
o
● Multimedia Navi
o
● Multimedia Navi Pro
o
La pantalla de información puede
indicar:
● hora 3 97
● temperatura exterior 3 97
● fecha 3 97
● Sistema de infoentretenimiento
● ajustes del climatizador automá‐ tico 3 160
● cámara de visión trasera 3 235
● sistema de vista panorámica 3 233● instrucciones del asistente de
aparcamiento 3 222
● tráfico por detrás 3 237
● menú de visualización de Flex‐ Ride 3 195
● navegación
● mensajes del sistema
● ajustes de personalización del vehículo 3 133
Multimedia Navi Selección de menús y ajustes
Se accede a los menús y los ajustes
mediante la pantalla.
Pulse X para conectar la pantalla.
Page 130 of 351

128Instrumentos y mandosPulse ; para visualizar la página de
inicio.
Toque con el dedo el icono de la
pantalla del menú correspondiente.
Toque el icono correspondiente para
confirmar la selección.
Toque 9 para volver al siguiente
menú superior.
Pulse ; para volver a la página de
inicio.
Para obtener más información, vea el manual de infoentretenimiento.
Personalización del vehículo 3 133.
Multimedia / Multimedia Navi Pro
Selección de menús y ajustes
Existen tres opciones para poner en
funcionamiento la pantalla:
● mediante los botones de debajo de la pantalla
● tocando la pantalla táctil con el dedo
● mediante reconocimiento de vozFuncionamiento del botón
Pulse X para conectar la pantalla.
Pulse ; para visualizar la página de
inicio.
Pulse BACK para salir de un menú sin
cambiar un ajuste.
Para obtener más información, vea el manual de infoentretenimiento.
Funcionamiento de la pantalla táctil
La pantalla debe encenderse
pulsando X. Toque ; para seleccio‐
nar la página de inicio.
Toque con el dedo el icono de panta‐
lla del menú correspondiente o selec‐ cione una función.Desplácese por la lista más larga del
submenú con el dedo hacia arriba o
hacia abajo.
Confirme una función requerida o
selección dando un toque.
Toque O para salir de un menú sin
guardar la configuración modificada.
Toque el icono & para salir de un
menú sin guardar.
Toque ; para volver a la página de
inicio.
Para obtener más información, vea el manual de infoentretenimiento.Reconocimiento de voz
Para ver la descripción, véase el
manual de infoentretenimiento.
Personalización del vehículo 3 133.
Modo asistente Si se activa, algunas funciones del
centro de información del conductor y la pantalla de información están limi‐
tadas. El compartimento de carga
está bloqueado y no se puede
desbloquear.
Page 131 of 351

Instrumentos y mandos129Pantalla virtual
La pantalla virtual muestra la informa‐
ción del conductor relativa al cuadro
de instrumentos en el parabrisas en
el lado del conductor.
La información aparece como una
imagen proyectada desde una lente
en el panel de instrumentos sobre el
parabrisas directamente delante de la
vista del conductor. La imagen
aparece centrada hacía la parte
delantera del vehículo.
En función del equipo, la pantalla
virtual puede indicar:
● información general relativa a la conducción
● alerta de los sistemas de ayuda a la conducción
● posición de la palanca selectora del cambio automático
● indicación de cambio de marcha
● información de audio / teléfono
● información de navegación giro a
giro si está equipado con infoen‐
tretenimiento de navegación.
Hay tres mandos encima del conmu‐
tador de las luces para operar la
pantalla virtual.
Conexión Levante el botón & brevemente.
Vistas de pantalla
Se pueden seleccionar diferentes
vistas en la pantalla virtual pulsando
el botón /. Cada pulsación
cambiará la vista de pantalla.Vista de velocidad
Indica
● velocímetro: indicación digital de la velocidad
● señales de tráfico: indicación de los límites de velocidad
Vista de prestaciones
Indica
● velocímetro: indicación digital de la velocidad
● cuentarrevoluciones: velocidad del motor redondeado por minuto
Page 132 of 351

130Instrumentos y mandos● cambio automático: posición dela palanca selectora
● cambio manual / automático: indicación de cambio de marchas
Vista de audio
Indica
● velocímetro: indicación digital de la velocidad
● información de reproducción de audio real
Vista de navegación
Indica
● velocímetro: indicación digital de la velocidad
● información de navegación giro a
giro
Activa los testigos de control de
seguridad
En todos las vistas de los testigos de
control de los siguientes sistemas de
ayuda a la conducción se indican en
la línea superior de la pantalla● detectado vehículo precedente
A: reconocimiento de vehículos
● asistente de mantenimiento de carril a: estado y alerta
● control de velocidad adaptable Õ : ajuste la velocidad y estado
● detectado peatón por delante 7:
reconocimiento de peatones
Alertas emergentes
La siguiente lista contiene solo un extracto de las posibles alertas. Esposible que algunas no estén dispo‐
nibles para su vehículo en particular,
otras pueden aparecer dependiendo de la configuración del vehículo.
Alertas emergentes en cada página si
es necesario
● alerta de protección de peatones
● alerta de colisión frontal
● alerta de cambio de marcha a más larga/corta
● llamada entrante
Se pueden restablecer alertas de menor prioridad pulsando G, las aler‐
tas de prioridad alta aparecen en
tanto en cuanto el peligro continúa.Los mensajes del sistema o alertas
del vehículo pueden requerir acción
inmediata. Recurra a la ayuda de un
taller.
Ajuste de posición de la imagen
de la pantalla virtual
1. Ajuste el asiento del conductor.
2. Arranque el motor.
3. Pulse hacia abajo o hacia arriba el
botón . para centrar la imagen.
Solo se puede ajustar hacia arriba
y hacia abajo, no de lado a lado.9 Advertencia
Si la imagen de la pantalla virtual
es demasiado brillante o está
demasiado alta en su campo de visión, puede menoscabar la visi‐
bilidad cuando el exterior está
oscuro. Asegúrese de mantener la imagen de la pantalla virtual
atenuada y en la parte baja de su campo de visión.
Page 133 of 351

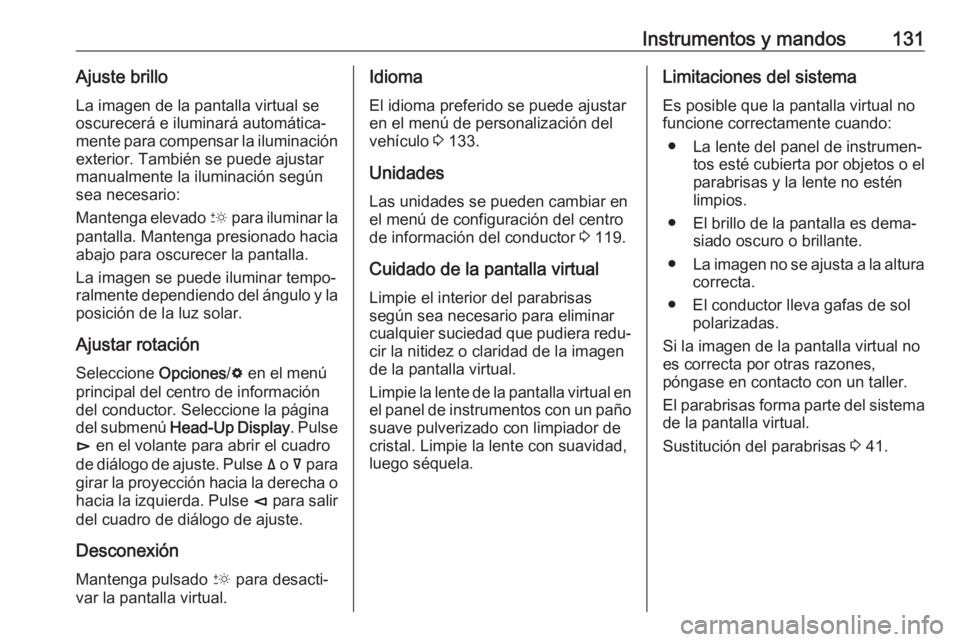

Instrumentos y mandos131Ajuste brilloLa imagen de la pantalla virtual se
oscurecerá e iluminará automática‐
mente para compensar la iluminación exterior. También se puede ajustarmanualmente la iluminación según
sea necesario:
Mantenga elevado & para iluminar la
pantalla. Mantenga presionado hacia abajo para oscurecer la pantalla.
La imagen se puede iluminar tempo‐
ralmente dependiendo del ángulo y la
posición de la luz solar.
Ajustar rotación Seleccione Opciones/% en el menú
principal del centro de información
del conductor. Seleccione la página
del submenú Head-Up Display . Pulse
é en el volante para abrir el cuadro
de diálogo de ajuste. Pulse ä o å para
girar la proyección hacia la derecha o
hacia la izquierda. Pulse è para salir
del cuadro de diálogo de ajuste.
Desconexión
Mantenga pulsado & para desacti‐
var la pantalla virtual.Idioma
El idioma preferido se puede ajustar
en el menú de personalización del
vehículo 3 133.
Unidades Las unidades se pueden cambiar en
el menú de configuración del centro
de información del conductor 3 119.
Cuidado de la pantalla virtual
Limpie el interior del parabrisas
según sea necesario para eliminar
cualquier suciedad que pudiera redu‐ cir la nitidez o claridad de la imagen
de la pantalla virtual.
Limpie la lente de la pantalla virtual en
el panel de instrumentos con un paño suave pulverizado con limpiador decristal. Limpie la lente con suavidad,
luego séquela.Limitaciones del sistema
Es posible que la pantalla virtual nofuncione correctamente cuando:
● La lente del panel de instrumen‐ tos esté cubierta por objetos o el
parabrisas y la lente no estén
limpios.
● El brillo de la pantalla es dema‐ siado oscuro o brillante.
● La imagen no se ajusta a la altura
correcta.
● El conductor lleva gafas de sol polarizadas.
Si la imagen de la pantalla virtual no
es correcta por otras razones,
póngase en contacto con un taller.
El parabrisas forma parte del sistema
de la pantalla virtual.
Sustitución del parabrisas 3 41.
Page 134 of 351

132Instrumentos y mandosMensajes del vehículoLos mensajes se muestran en el
centro de información del conductor,
en algunos casos junto con un aviso
acústico.
Pulse Å para confirmar un mensaje.
Mensajes del vehículo y de
servicio
Los mensajes del vehículo se mues‐
tran como texto. Siga las instruccio‐
nes que aparecen en los mensajes.
Mensajes en la
pantalla de información
Pueden aparecer también algunos
mensajes importantes en la pantalla
de información. Algunos mensajes
sólo aparecen durante unos segun‐
dos.
Avisos acústicos Si aparecen varias advertencias al
mismo tiempo, solo sonará un aviso
acústico.
Al arrancar el motor o durante la
marcha
El aviso acústico que indica que no se
han abrochado los cinturones de
seguridad tiene prioridad sobre el
resto.
● Si no se ha abrochado el cinturón
de seguridad.
● Si inicia la marcha con una puerta o el portón trasero sin
cerrar correctamente.
● Si se sobrepasa una determi‐ nada velocidad con el freno de
estacionamiento accionado.● Si el control de velocidad adap‐ table se desactiva automática‐
mente.
● Si se acerca demasiado a un vehículo precedente.
● Si se acerca demasiado a un peatón precedente.
● Si se sobrepasa una velocidad programada o un límite de velo‐cidad.
● Si aparece un mensaje de adver‐
tencia en el centro de informa‐
ción del conductor.
● Si la llave electrónica no está en el habitáculo.
● Si el asistente de aparcamiento detecta un objeto.
● Si se produce un cambio de carril
no intencionado.
● Si el filtro de escape alcanza su nivel máximo de llenado.
Page 135 of 351

Instrumentos y mandos133Cuando el vehículo está
estacionado y/o se abre la puerta del conductor
● Con las luces exteriores encen‐ didas.
● Si el enganche de remolque no está enclavado.
Durante una parada automática
(Autostop)
● Si se abre la puerta del conduc‐ tor.
● Si no se cumple alguna condición
para una parada automática.Personalización del
vehículo
El comportamiento del vehículo se
puede personalizar cambiando los
ajustes en la pantalla de información.
Algunos de los ajustes personales de
distintos conductores se pueden
memorizar individualmente en cada
llave del vehículo.
Ajustes memorizados 3 25.
Dependiendo del equipamiento del
vehículo y de las normas específicas
del país, es posible que algunas de
las funciones descritas a continua‐
ción no estén disponibles.
Algunas funciones sólo se muestran
o activan con el motor en marcha.
Configuración personal Multimedia Navi
Pulse ;, seleccione Ajustes y,
después, Vehículo en la pantalla
táctil.
Los siguientes ajustes pueden
cambiarse en los submenús corres‐ pondientes:
Vehículo ● Climatización y calidad del aire
Velocidad máx. ventilador
autom. : Modifica el nivel del
caudal de aire de la climatización
del habitáculo en el modo auto‐
mático.
Asientos con calefacción
automática : Activa automática‐
mente la calefacción del asiento.
Desempañador automático :
Facilita el desempañado del
Page 136 of 351

134Instrumentos y mandosparabrisas seleccionando auto‐
máticamente los ajustes necesa‐ rios y el modo automático del aire
acondicionado.
Desempañador trasero
automático : Activa automática‐
mente la luneta térmica trasera.
● Sistemas de detección/colisión
Guías de cámara de visión
trasera : Activa o desactiva las
directrices de la cámara retrovi‐
sora en la pantalla de informa‐
ción.
Alerta de colisión frontal : Activa o
desactiva la alerta de colisión
frontal.
Preparación automática de
colisión : Activa o desactiva la
función del freno automático del
vehículo en caso de peligro inmi‐ nente de colisión. Se puede
seleccionar lo siguiente: el
sistema tomará el control del
freno, advertirá mediante pitidos
solamente o se desactiva
completamente.
Sistema de colisión frontal :
Activa o desactiva los avisosacústicos o la funcionalidad del
freno automático en caso de peli‐ gro de colisión inminente.
Detección delantera de
peatones : Activa o desactiva
avisos acústicos o la funcionali‐
dad del freno automático del
sistema de detección de peato‐
nes.
Alerta de tráfico trasero : Activa o
desactiva la alerta de tráfico por detrás.
Estacionamiento asistido : Activa
o desactiva el asistente de apar‐
camiento. La activación puede
seleccionarse con o sin el
acoplamiento del remolque
conectado.
Notificador vía libre : Activa o
desactiva el mensaje de recorda‐
torio de marcha cuando el control de velocidad adaptable mantiene el vehículo parado.
Alerta de zona en ángulo
muerto : Activa o desactiva la
alerta del ángulo muerto.● Confort y comodidad
Recuperación automática desde
memoria : Cambia la configura‐
ción de recuperación de los ajus‐
tes memorizados del asiento
eléctrico.
Asiento de conductor abatible :
Activa o desactiva la función de
salida fácil del asiento eléctrico.
Volumen del aviso acústico :
Cambia el volumen de los avisos
acústicos.
Inclin. retrovisor marcha atrás :
Activa o desactiva la función de
asistente de aparcamiento de los
retrovisores exteriores.
Plegado automático del
retrovisor : Activa o desactiva el
plegado de los retrovisores exte‐ riores con el mando a distancia.
Personalización por el
conductor : Activa o desactiva la
función de personalización.
Limpiaparabrisas con detector
de lluvia : Activa o desactiva el
limpiaparabrisas automático con
el sensor de lluvia.
