2018 TOYOTA RAV4 sensor

375
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
lNår forenden på din bil peger opad
(pga. tung last i bagagerummet osv.)
lDen forankørende har en meget stor
frihøjde
nSituationer, hvor
funktionen til sty-
ring af afstanden mellem køretøjer
muligvis ikke fungerer korrekt
Hvis en af følgende situationer opstår,
skal du træde på bremsepedalen (eller
speederen afhængig af situationen) i
nødvendigt omfang.
Da sensoren muligvis ikke kan regi-
strere forankørende køretøjer korrekt,
fungerer systemet mu ligvis ikke efter
hensigten.
lNår vejen drejer eller vejbanerne er
smalle
lNår du korrigerer meget med rattet for
at holde positionen i vejbanen
lNår den forankørende pludseligt
bremser op
lVed kørsel på en vej omgivet af en
struktur, f.eks. i en tunnel eller på en
bro
lNår bilens hastighed reduceres til den
indstillede hastighed, efter at bilen har
accelereret som følge af tryk på spee-
deren
OM42B34DK.book Page 375 Thursday, November 22, 2018 3:41 PM

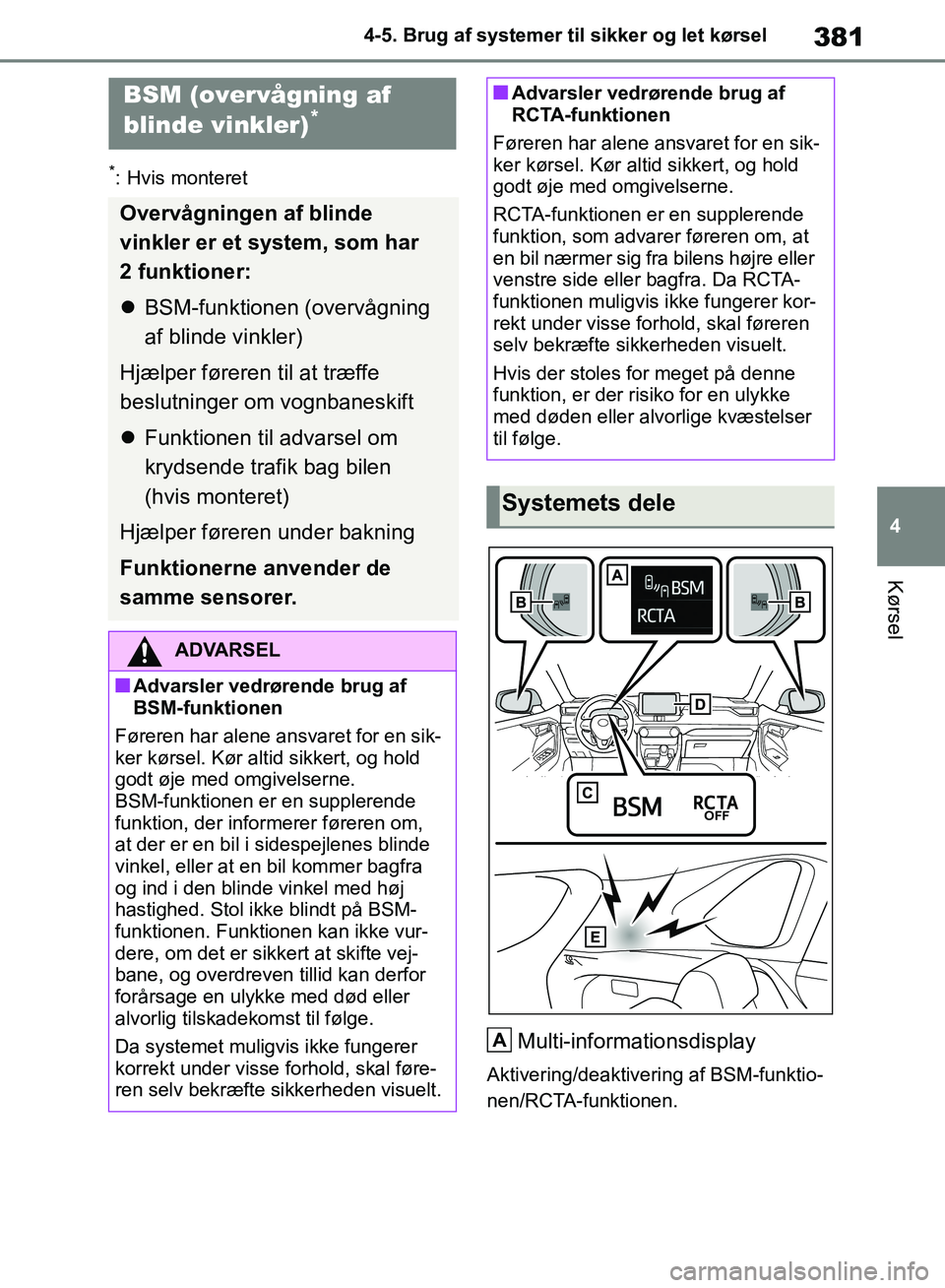

381
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
*: Hvis monteret
Multi-informationsdisplay
Aktivering/deaktivering af BSM-funktio-
nen/RCTA-funktionen.
BSM (overvågning af
blinde vinkler)*
Overvågningen af blinde
vinkler er et system, som har
2 funktioner:

BSM-funktionen (overvågning
af blinde vinkler)
Hjælper føreren til at træffe
beslutninger om vognbaneskift
 Funktionen til advarsel om
krydsende trafik bag bilen
(hvis monteret)
Hjælper føreren under bakning
Funktionerne anvender de
samme sensorer.
ADVARSEL
nAdvarsler vedrørende brug af
BSM-funktionen
Føreren har alene ansvaret for en sik-
ker kørsel. Kør altid sikkert, og hold
godt øje med omgivelserne.
BSM-funktionen er en supplerende
funktion, der informerer føreren om,
at der er en bil i sidespejlenes blinde
vinkel, eller at en bil kommer bagfra
og ind i den blinde vinkel med høj
hastighed. Stol ikke blindt på BSM-
funktionen. Funktionen kan ikke vur-
dere, om det er sikkert at skifte vej-
bane, og overdreven tillid kan derfor
forårsage en ulykke med død eller
alvorlig tilskadekomst til følge.
Da systemet muligvis ikke fungerer
korrekt under visse forhold, skal føre-
ren selv bekræfte sikkerheden visuelt.
nAdvarsler vedrørende brug af
RCTA-funktionen
Føreren har alene ansvaret for en sik-
ker kørsel. Kør altid sikkert, og hold
godt øje med omgivelserne.
RCTA-funktionen er en supplerende
funktion, som advarer føreren om, at
en bil nærmer sig fra bilens højre eller
venstre side eller bagfra. Da RCTA-
funktionen muligvis ikke fungerer kor-
rekt under visse fo rhold, skal føreren
selv bekræfte sikkerheden visuelt.
Hvis der stoles for meget på denne
funktion, er der risiko for en ulykke
med døden eller alvorlige kvæstelser
til følge.
Systemets dele
A
OM42B34DK.book Page 381 Thursday, November 22, 2018 3:41 PM

3824-5. Brug af systemer til sikker og let kørsel
Sidespejl-indikatorer
BSM-funktion:
Når et køretøj registreres i sidespejlets
blinde vinkel eller nærmer sig hurtigt
bagfra, lyser sidespejl-indikatoren i den
pågældende side. Hvis blinklyset akti-
veres mod den registrerede side, blin-
ker indikatoren i sidespejlet.
RCTA-funktion:
Når det registreres, at en bil nærmer sig
fra højre eller venstre bag bilen, blinker
begge sidespejl-indikatorerne.
BSM-indikator/RCTA OFF-indi-
kator
Når overvågning af blinde vinkler er
aktiveret, lyser BSM-indikatoren.
Når RCTA-funktionen er deaktiveret,
lyser RCTA OFF-indikatoren.
Skærmvisning (kun RCTA-funk-
tionen)
Hvis det registreres, at en bil nærmer
sig fra højre eller venstre side bag
bilen, vises RCTA-ikonet (S. 393) for
den pågældende side.
RCTA-summer (kun RCTA-funk-
tionen)
Hvis det registreres, at en bil nærmer
sig fra højre eller venstre bag bilen,
lyder der en summer fra bag bagsædet.
BSM-funktionen og RCTA-funktio-
nen kan aktiveres/deaktiveres på
skærmen på multi-informations-
displayet. ( S. 136)
nSidespejl-indikatorens synlighed
I stærkt sollys kan de t være svært at se
sidespejl-indikatoren.
nRCTA-summerens hørbarhed
Det kan være vanskeligt at høre RCTA-
summeren for andre kraf tige lyde, f.eks.
hvis der er skruet højt op for audiosyste-
met.
nNår "Blind Spot Monitor Unavai-
lable", "Rear Cross Traffic Alert
Unavailable" eller "RCTA Unavai-
lable" vises på multi-informations-
displayet
Sensorens spænding er unormal, eller
der kan være vand, sne, mudder osv.
omkring sensorområdet på bagkofange-
ren. ( S. 390)
Den bør vende tilbage til normal funk-
tion, hvis vandet, sneen, mudderet osv.
fjernes fra sensorområdet.
Desuden fungerer sensoren muligvis
ikke normalt i ekstremt varmt eller koldt
vejr.
nNår "Blind Spot Monitor Malfunc-
tion Visit Your Dealer", "Rear Cross
Traffic Alert Malfunction Visit Your
Dealer" eller "RCTA Malfunction
Visit Your Dealer" vises på multi-
informationsdisplayet
Sensoren kan være defekt eller fejljuste-
ret. Få bilen efterset hos en autoriseret
Toyota-forhandler/-reparatør eller andre
kvalificerede fagfolk.
nIndividuel tilpasning
Nogle funktioner kan tilpasses individu-
elt. ( S. 136)
Aktivering/deaktivering af
BSM-funktionen/RCTA-
funktionen.
B
C
D
E
OM42B34DK.book Page 382 Thursday, November 22, 2018 3:41 PM

3904-5. Brug af systemer til sikker og let kørsel
ADVARSEL
nHåndtering af radarsensoren
Der er monteret BSM-sensorer på
indersiden af bilens bagkofanger i
henholdsvis venstre og højre side.
Overhold nedenstående for at sikre,
at overvågningen af blinde vinkler
fungerer korrekt.
lHold altid sensorerne og området
rundt om dem på bagkofangeren
rene.
Hvis en sensor eller området
omkring denne på bagkofangeren
er snavset eller dækket af sne, fun-
gerer overvågningen af blinde vink-
ler muligvis ikke, og der vises en
advarselsmeddelelse ( S. 382).
Hvis det sker, skal snavset og
sneen fjernes og bilen køres, så
driftsbetingelserne for BSM-funktio-
nen ( S. 392) er opfyldt i cirka 10
minutter. Hvis advarselsmeddelel-
sen ikke forsvinder , skal bilen efter-
ses af en autoriseret Toyota-
forhandler/-reparatør eller andre
kvalificerede fagfolk.
lUdsæt ikke en sensor eller området
rundt om den på bagkofangeren for
kraftige stød.
Hvis sensoren flytter sig bare en
lille smule fra sin position, kan der
opstå fejl i systemet, og køretøjer vil
muligvis ikke bliv e registreret kor-
rekt.
I følgende situationer skal bilen
efterses hos en autoriseret Toyota-
forhandler/-reparatør eller andre
kvalificerede fagfolk.
• En sensor eller dens omgivelser udsættes for et kraftigt stød.
• Hvis sensorens omgivelser ridses eller bules, eller en del af senso-
rerne er frakoblet.
lSkil ikke sensoren ad.
lDer må ikke monteres tilbehør,
mærkater (herunder transparente
mærkater), aluminiumstape osv. på
en sensor eller på området omkring
den på bagkofangeren.
lForetag ikke ændringer på senso-
ren eller området rundt om den på
bagkofangeren.
lKontakt en autoriseret Toyota-for-
handler/-reparatør eller andre kvali-
ficerede fagfolk, hvis sensoren eller
bagkofangeren skal afmonte-
res/monteres eller udskiftes.
lBagkofangeren må ikke lakeres i
andre farver end en af Toyotas offi-
cielle farver.
OM42B34DK.book Page 390 Thursday, November 22, 2018 3:41 PM

391
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
nBiler der kan registreres med overvågning af blinde vinkler
BSM-funktionen anvender radarsensorer til at registrere følgende køretøjer
i tilstødende vejbaner og advarer føreren om disse biler via indikatorer på
sidespejlene.
Biler, der kører i områder, som ikke kan ses i sidespejlene (de blinde
vinkler)
Biler, der nærmer sig hurtigt bagfra i områder, som ikke kan ses i side-
spejlene (de blinde vinkler)
nBSM-funktionens registreringsområder
Nedenfor skitseres de områder, køretøjer kan registreres inden for.
De enkelte registreringsområder har følgende udstrækning:
Ca. 0,5 til 3,5 m fra begge bilens sider
Området fra siden af bilen til 0,5 m fra siden af bilen kan ikke registreres.
Ca. 1 m fremad fra bagkofangeren
Ca. 3 m fra bagkofangeren
BSM-funktionen (overvågning af blinde vinkler)
A
B
A
B
C
OM42B34DK.book Page 391 Thursday, November 22, 2018 3:41 PM

3924-5. Brug af systemer til sikker og let kørsel
Ca. 3 til 60 m fra bagkofangeren
Jo større forskel der er på hastigheden på din bil og hastigheden på den registre-
rede bil, på jo større afstand registreres bilen, så indikatoren på sidespejlet lyser
eller blinker.
nBSM-funktionen fungerer når:
BSM-funktionen fungerer, når følgende
betingelser er opfyldt:
lBSM-funktionen er aktiveret.
lGearvælgeren er i en anden position
end R.
lBilens hastighed er højere end ca.
16 km/t.
nBSM-funktionen regi strerer et køre-
tøj, når:
BSM-funktionen registrerer et køretøj i
registreringsområdet i følgende situatio-
ner:
lEt køretøj i en tilstødende vejbane
overhaler din bil.
lDu overhaler en bil i en tilstødende
bane langsomt.
lEt andet køretøj kommer ind i regi-
streringsområdet, idet det skifter vej-
bane.
nForhold, hvor BSM-funktionen ikke
vil registrere et køretøj
BSM-funktionen er ikke beregnet til at
registrere følgende typer af køretøjer
og/eller objekter:
lSmå motorcykler, cykler, fodgængere
o s v.*
lModkørende køretøjer
lAutoværn, mure, skilte, parkerede
biler og lignende stillestående objek-
ter
*
lEfterfølgende køretøjer i samme vej-
bane*
lKøretøjer, der kører 2 vejbaner fra din
bil*
lKøretøjer, der overhales hurtigt af din
bil
*: Afhængig af forholdene kan registre- ring af et køretøj og/eller objekt finde
sted.
nForhold, hvor BSM-funktionen
muligvis ikke fungerer korrekt
lBSM-funktionen registrerer muligvis
ikke køretøjer korre kt i følgende situa-
tioner:
• Når sensoren er fejljusteret på grund af et kraftigt slag mod sensoren eller
dens omgivelser
• Når mudder, sne, is, klistermærker osv. dækker sensoren eller dens
omgivelser på bagkofangeren
• Ved kørsel på en vej, der er våd af stil- lestående vand på grund af regn, sne
eller tåge
• Når flere køretøjer nærmer sig med kun et lille mellemrum mellem hvert
køretøj
• Når der kun er kort afstand mellem din bil og et efterfølgende køretøj
• Når der er en væsentlig forskel i hastighed mellem din bil og det køre-
tøj, der kommer ind i registreringsom-
rådet
• Når forskellen i hastighed mellem din bil og et andet køretøj ændres
• Når et køretøj kommer ind i registre- ringsområdet med ca. samme hastig-
hed som din bil
• Når din bil starter fra et stop, forbliver et køretøj i registreringsområdet
• Ved kørsel op eller ned ad flere på
hinanden følgende stejle hældninger
som f.eks. bakker, hulninger i vejen
o s v.
• Ved kørsel på ve je med skarpe sving,
flere kurver eller ujævne overflader
• Når vejbanerne er brede eller ved kør-
sel langs kanten af en vejbane, og
bilen i en tilgrænsende vejbane er
langt fra din bil
• Når genstande (f.eks. en cykelholder) er monteret bag på bilen
D
OM42B34DK.book Page 392 Thursday, November 22, 2018 3:41 PM

393
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
• Når der er en væsentlig forskel i højde
mellem din bil og det køretøj, der kom-
mer ind i registreringsområdet
• Straks efter BSM-funktionen/RCTA- funktionen er slået til
• Ved kørsel med anhænger
lI følgende situationer kan det oftere
ske, at BSM-funktionen unødvendigt
registrerer et køre tøj og/eller objekt:
• Når sensoren er fejljusteret på grund af et kraftigt slag mod sensoren eller
dens omgivelser
• Når der er kort afstand mellem din bil og et autoværn, en mur osv., der kom-
mer ind i registreringsområdet
• Ved kørsel op eller ned ad flere på hinanden følgende stejle hældninger
som f.eks. bakker, hulninger i vejen
o s v.
• Når vejbanerne er smalle eller ved
kørsel langs kanten af en vejbane, og
en bil i en anden bane end den til-
grænsende kører ind i registrerings-
området
• Ved kørsel på veje med skarpe sving, flere kurver eller ujævne overflader
• Når hjulene skrider ud eller snurrer rundt
• Når der kun er kort afstand mellem din
bil og et efterfølgende køretøj
• Når genstande (f .eks. en cykelholder)
er monteret bag på bilen
• Når der slynges vand eller sne op bag bilen.
nBetjening af RCTA-funktionen
RCTA-funktionen anvender radar-
sensorer til at registrere biler, der
nærmer sig fra højre eller venstre
bag bilen og advarer føreren om
disse biler ved at blinke med indika-
torerne på sidespejlene og aktivere
en summer. Biler, der nærmer sig
Registreringsområder
nVisning af RCTA-ikoner (hvis
monteret)
Når en bil, der nærmer sig fra højre
eller venstre bag bilen, registreres,
vises følgende på navigationssy-
stemets (hvis monteret) eller multi-
mediesystemets (hvis monteret)
skærm.
 Når Toyota-parkerings-
hjælpskærmen (hvis monteret)
vises
 Når panoramaskærmen (hvis
monteret) vises
Funktionen til advarsel om
krydsende trafik bag bilen
(hvis monteret)
A
B
OM42B34DK.book Page 393 Thursday, November 22, 2018 3:41 PM

395
4
4-5. Brug af systemer til sikker og let kørsel
Kørsel
nForhold, hvor RCTA-funktionen
muligvis ikke fungerer korrekt
lRCTA-funktionen registrerer muligvis
ikke køretøjer korre
kt i følgende situa-
tioner:
• Når sensoren er fejljusteret på grund af et kraftigt slag mod sensoren eller
dens omgivelser
• Når mudder, sne, is, klistermærker osv. dækker sensoren eller dens
omgivelser på bagkofangeren
• Ved kørsel på en vej, der er våd af stil- lestående vand på grund af regn, sne
eller tåge
• Når flere køretøjer nærmer sig med kun et lille mellemrum mellem hvert
køretøj
• Når et køretøj nærmer sig med høj hastighed
• Ved parkering på en stejl stigning,
som f.eks. bakker, en hulning i vejen
o s v.
• Når genstande (f .eks. en cykelholder)
er monteret bag på bilen
• Ved bakning op af en stigning med en kraftig ændring i hældningen
• Ved bakning ud af en parkeringsplads i en flad vinkel • Umiddelbart efter, at RCTA-funktionen
er slået til
• Umiddelbart efter motoren er startet
med RCTA-funktionen slået til
• Ved kørsel med anhænger
• Når sensorerne ikke kan registrere et køretøj på grund af forhindringer
lI følgende situationer kan det oftere
ske, at RCTA-funktionen unødvendigt
registrerer et køretøj og/eller objekt:
• Når et køretøj kører forbi på siden af
din bil
• Når parkeringspladsen vender ud mod en gade, og der kører biler på
gaden
• Når der er kort afstand mellem din bil og metalgenstande som autoværn,
mure, skilte eller parkerede biler, som
kan reflektere elektriske bølger mod
bilen
• Når genstande (f.eks. en cykelholder) er monteret bag på bilen
OM42B34DK.book Page 395 Thursday, November 22, 2018 3:41 PM
