2018 TOYOTA PRIUS PLUG-IN HYBRID Instrukcja obsługi (in Polish)

Je˝eli istnieje potrzeba zmiany ustawieƒ, nale˝y dotknàç „Nie [No]”
i rozpoczàç procedur´ zmiany ustawieƒ od kroku .
Po zakoƒczeniu zmiany ustawieƒ, je˝eli przewód ∏adujàcy jest pod∏à-
czony do samochodu, ∏adowanie zostanie przeprowadzone zgodnie
z nowymi, zaprogramowanymi ustawieniami.
Zmiana zaplanowanego ∏adowania
Zaplanowane ∏adowanie mo˝e byç w∏àczone, wy∏àczone, usuni´te
lub zmienione.
Nacisnàç prze∏àcznik programowania czasu ∏adowania.
Na wyÊwietlaczu wielofunkcyjnym zostanie wyÊwietlony ekran „Zapla-
nowane ∏adowanie [Charge Schedule]”.
Nacisnàç przycisk lub
prze∏àcznika sterowania
zespo∏em wskaêników, do-
tknàç „Zaprogramowane zda-
rzenia [Scheduled Events]”
i nacisnàç przycisk .
Zostanie wyÊwietlony ekran
„Zaprogramowane zdarzenia
[Scheduled Events]” zawiera-
jàcy list´ zaplanowanych ∏ado-
waƒ.
Nacisnàç przycisk lub
prze∏àcznika sterowa-
nia zespo∏em wskaêników,
wybraç element, który ma
byç zmieniony, i nacisnàç
przycisk .
Zostanie wyÊwietlony ekran
„Edycja zaplanowanego ∏ado-
wania [Edit Charging Event]”.
Nacisnàç przycisk lub
prze∏àcznika sterowa-
nia zespo∏em wskaêników,
wybraç element, który ma
byç zmieniony, i przeprowa-
dziç niezb´dne operacje.4
3
2
1
3
2-2. ¸adowanie akumulatora trakcyjnego177
2
Hybrydowy uk∏ad nap´dowy typu Plug-in
32 Prius Plug_in OM47C99E 4/7/18 12:25 Page 177 (Black plate)

W∏àczanie „W∏. [On]”/Wy∏àczanie „Wy∏. [Off]”
Za ka˝dym razem, gdy przycisk zostanie naciÊni´ty, funkcja
zostanie „W∏. [On]” lub „Wy∏. [Off]”.
Je˝eli zostanie wybrane „Wy∏. [Off]”, zaplanowane ∏adowanie zostanie zigno-
rowane i nie zostanie przeprowadzone.
NaciÊni´cie przycisku powoduje zakoƒczenie zmiany ustawieƒ.
„Edycja [Edit]”
Zmiana wybranych ustawieƒ zosta∏a opisana od kroku w „Progra-
mowanie zaplanowanego ∏adowania [Registering the charge schedu-
le]”. (
S. 174)
Nacisnàç przycisk lub
prze∏àcznika sterowania ze-
spo∏em wskaêników, dotknàç
„Tak [Yes]” i nacisnàç przycisk
, aby zachowaç ustawienia.
Nacisnàç przycisk , aby powró-
ciç do poprzedniego ekranu.
Aby anulowaç zmian´ ustawieƒ,
dotknàç „Nie [No]” i nacisnàç przy-
cisk .
„Usuwanie [Delete]”
Nacisnàç przycisk , aby wyÊwietliç ekran potwierdzenia usuni´-
cia zaplanowanego ∏adowania.
Nacisnàç przycisk lub
prze∏àcznika sterowania ze-
spo∏em wskaêników, dotknàç
„Tak [Yes]” i nacisnàç przycisk
, aby usunàç zaplanowane
∏adowanie.
Nacisnàç przycisk , aby powró-
ciç do poprzedniego ekranu.
Aby anulowaç usuni´cie, dotknàç
„Nie [No]” i nacisnàç przycisk .
4
1782-2. ¸adowanie akumulatora trakcyjnego
32 Prius Plug_in OM47C99E 4/7/18 12:25 Page 178 (Black plate)

W∏àczanie funkcji „¸adowanie natychmiastowe [Charge Now]”
Ustawienia funkcji „¸adowanie natychmiastowe [Charge Now]” mo-
gà zostaç zmienione zgodnie z jednà z dwóch poni˝szych procedur.
óDzia∏ania na ekranie „Zaplanowane ∏adowanie [Charge Schedule]”
Nacisnàç prze∏àcznik programowania czasu ∏adowania.
Na wyÊwietlaczu wielofunkcyjnym zostanie wyÊwietlony ekran „Zapla-
nowane ∏adowanie [Charge Schedule]”.
Nacisnàç przycisk lub
prze∏àcznika sterowa-
nia zespo∏em wskaêników,
dotknàç „¸adowanie natych-
miastowe [Charge Now]”
i nacisnàç przycisk .
Za ka˝dym razem, gdy przy-
cisk zostanie naciÊni´ty,
funkcja zostanie „W∏. [On]” lub
„Wy∏. [Off]”.
óDzia∏ania na ekranie „Zakoƒczenie [Ending]”
Przyciskiem rozruchu wybraç stan wy∏àczony.
Na wyÊwietlaczu wielofunkcyjnym zostanie wyÊwietlony ekran „Zakoƒ-
czenie [Ending]”. (
S. 202)
Je˝eli ekran „Zakoƒczenie
[Ending]” jest wyÊwietlony,
nacisnàç przycisk lub
prze∏àcznika sterowa-
nia zespo∏em wskaêników,
aby wyÊwietliç ekran „Na-
st´pne zdarzenie [Next
Event]”.*
*: Je˝eli przyciskiem rozruchu wybrany zosta∏ stan wy∏àczony, mo˝e zo-
staç wyÊwietlona funkcja „¸adowanie natychmiastowe [Charge Now]”.
Nacisnàç przycisk , aby funkcja „¸adowanie natychmiastowe
[Charge Now]” zosta∏a ustawiona na „W∏. [On]”.
Za ka˝dym razem, gdy przycisk zostanie naciÊni´ty, funkcja zosta-
nie „W∏. [On]” lub „Wy∏. [Off]”.
Po zakoƒczeniu zmiany ustawieƒ, je˝eli przewód ∏adujàcy jest pod-
∏àczony, ∏adowanie rozpocznie si´ natychmiast. (
S. 160)
3
2
1
2
1
2-2. ¸adowanie akumulatora trakcyjnego179
2
Hybrydowy uk∏ad nap´dowy typu Plug-in
32 Prius Plug_in OM47C99E 4/7/18 12:25 Page 179 (Black plate)

Zmiana funkcji „Nast´pne ∏adowanie [Next Charging Event]”*
*: Je˝eli funkcja „¸adowanie natychmiastowe [Charge Now]” jest ustawiona
na „W∏. [On]” itp. nie jest mo˝liwa zmiana funkcji „Nast´pne ∏adowanie
[Next Charging Event]”.
Nacisnàç prze∏àcznik programowania czasu ∏adowania.
Na wyÊwietlaczu wielofunkcyjnym zostanie wyÊwietlony ekran „Zapla-
nowane ∏adowanie [Charge Schedule]”.
Nacisnàç przycisk lub
prze∏àcznika sterowa-
nia zespo∏em wskaêników,
dotknàç „Nast´pne ∏adowa-
nie [Next Charging Event]”
i nacisnàç przycisk .
Zostanie wyÊwietlony ekran
„Edycja nast´pnego ∏adowania
[Edit Next Charging Event]”.
Nacisnàç przycisk lub
prze∏àcznika sterowa-
nia zespo∏em wskaêników,
wybraç element, który ma
byç zmieniony, i nacisnàç
przycisk .
Zmiana ustawieƒ nastàpi zgod-
nie z poni˝szà tabelà.
3
2
1
1802-2. ¸adowanie akumulatora trakcyjnego
Ustawienie Dzia∏anie
Tryb/czas ∏adowaniaNaciÊni´cie przycisku , , i prze∏àcznika
sterowania zespo∏em wskaêników pozwala na usta-
wienie trybu ∏adowania („Godzina rozpocz´cia [Star t]”
lub „Godzina odjazdu [Depar ture]”) i godziny rozpo-
cz´cia (odjazdu).
Po zmianie ustawieƒ nacisnàç przycisk , aby po-
wróciç do poprzedniego ekranu.
„Dzieƒ [Day]”Nacisnàç przycisk lub prze∏àcznika sterowa-
nia zespo∏em wskaêników, wybraç dzieƒ, dla którego
ma zostaç przeprowadzone zaplanowane ∏adowanie.
Po zmianie ustawieƒ nacisnàç przycisk , aby po-
wróciç do poprzedniego ekranu.
„Przygotowanie
uk∏adu klimatyzacji
[Climate Prep]”
(w niektórych
wersjach)Funkcja mo˝e zostaç w∏àczona, je˝eli ustawiono tryb
∏adowania „Godzina odjazdu [Depar ture]”. Za ka˝dym
razem, gdy przycisk , zostanie naciÊni´ty, funkcja
zostanie „W∏. [On]” lub „Wy∏. [Off]”.
32 Prius Plug_in OM47C99E 4/7/18 12:25 Page 180 (Black plate)

Po zmianie ustawieƒ naci-
snàç przycisk .
Zostanie wyÊwietlony ekran
potwierdzenia zmiany ustawieƒ
„Nast´pne ∏adowanie [Next
Charging Event]”.
Nacisnàç przycisk lub
prze∏àcznika sterowania ze-
spo∏em wskaêników, dotknàç
„Tak [Yes]” i nacisnàç przycisk
, aby zapisaç ustawienia.
Nacisnàç przycisk , aby powróciç do poprzedniego ekranu.
Aby anulowaç zmian´ ustawieƒ, dotknàç „Nie [No]” i nacisnàç przycisk
.
Prze∏àczanie programowania czasu ∏adowania
Funkcje prze∏àczania programowania czasu ∏adowania zale˝à od po∏o˝e-
nia przycisku rozruchu.
Gdy prze∏àcznik programowania czasu ∏adowania zostanie naciÊni´ty,
a przyciskiem rozruchu wybrany jest inny stan ni˝ ON, je˝eli prze∏àcznik
sterowania zespo∏em wskaêników nie jest obs∏ugiwany w okreÊlonym cza-
sie od momentu wyÊwietlenia ekranu programowania czasu ∏adowania,
wyÊwietlacz automatycznie wy∏àczy si´.
Prze∏àcznik programowania czasu ∏adowania nie mo˝e byç u˝ywany pod-
czas jazdy.
Je˝eli podczas ∏adowania zmiana ustawieƒ programowania czasu ∏ado-
wania zostanie anulowana
W nast´pujàcych sytuacjach zmiana ustawieƒ programowania czasu ∏adowania
zostanie anulowana.
Podczas zmiany ustawieƒ zostanie wyÊwietlony komunikat.
Stan operacyjny przycisku rozruchu zostanie zmieniony przed potwierdze-
niem zmiany ustawieƒ.
Zostanie uruchomiony hybrydowy uk∏ad nap´dowy.
Ustawienia programowania czasu ∏adowania
Ekran „Zaplanowane ∏adowanie [Charge Schedule]” mo˝e zostaç wyÊwietlony
i zmiana ustawieƒ mo˝e zostaç dokonana na ekranie ustawieƒ „Ustawienia sa-
mochodu [Vehicle Settings]” wyÊwietlacza wielofunkcyjnego. (
S. 738)
„Nast´pne ∏adowanie [Next Charging Event]”
Po zakoƒczeniu ∏adowania ekran „Nast´pne ∏adowanie [Next Charging Event]”
wyÊwietlany na wyÊwietlaczu wielofunkcyjnym nie zostanie zmieniony, dopóki
przewód ∏adujàcy nie zostanie od∏àczony, nawet po zaplanowanym ∏adowaniu
za pomocà funkcji „Nast´pne ∏adowanie [Next Charging Event]”.
4
2-2. ¸adowanie akumulatora trakcyjnego181
2
Hybrydowy uk∏ad nap´dowy typu Plug-in
32 Prius Plug_in OM47C99E 4/7/18 12:25 Page 181 (Black plate)

Powrót do oryginalnych ustawieƒ po zmianie ustawieƒ „Nast´pne ∏ado-
wanie [Next Charging Event]”
Ustawienie funkcji „¸adowanie natychmiastowe [Charge Now]” na „W∏. [On]”,
a nast´pnie na „Wy∏. [Off]” pozwoli na powrót do oryginalnych ustawieƒ „Na-
st´pne ∏adowanie [Next Charging Event]”.
Je˝eli funkcja „Nast´pne ∏adowanie [Next Charging Event]” zostanie
zmieniona podczas ∏adowania
Je˝eli zosta∏ wybrany tryb ∏adowania „Godzina odjazdu [Depar ture]”, bie˝à-
ce ∏adowanie zostanie przerwane lub kontynuowane, w zale˝noÊci od czasu
pozosta∏ego do ca∏kowitego na∏adowania.
Je˝eli zosta∏ wybrany tryb ∏adowania „Godzina rozpocz´cia [Star t]”, bie˝àce
∏adowanie zostanie przerwane, a nast´pne ∏adowanie zostanie rozpocz´te
w ustawionym czasie.
Je˝eli przyciskiem rozruchu wybrany zostanie stan wy∏àczony
Mo˝liwe jest sprawdzenie nast´pnego zapla-
nowanego ∏adowania „Nast´pne ∏adowanie
[Next Charging Event]” poprzez naciÊni´cie
przycisku lub prze∏àcznika sterowa-
nia zespo∏em wskaêników, je˝eli przyciskiem
rozruchu wybrany jest stan wy∏àczony i wyÊwie-
tlany*
2jest ekran „Zakoƒczenie [Ending]”*1.
(
S. 202)
*
1: Ekran „Zakoƒczenie [Ending]” mo˝e nie zostaç wyÊwietlony podczas ∏ado-
wania.
*
2: Je˝eli przyciskiem rozruchu wybrany zosta∏ stan wy∏àczony, mo˝e zostaç
wyÊwietlony ekran potwierdzenia funkcji „Nast´pne ∏adowanie [Next Char-
ging Event]”.
1822-2. ¸adowanie akumulatora trakcyjnego
Uwagi dotyczàce zmiany ustawieƒ
Podczas zmiany ustawieƒ, kiedy hybrydowy uk∏ad nap´dowy jest uruchomio-
ny, nale˝y upewniç si´, ˝e samochód jest zaparkowany w dobrze wentylowa-
nym miejscu. W zamkni´tym pomieszczeniu, takim jak gara˝, spaliny, w tym
szkodliwy tlenek w´gla (CO), mogà gromadziç si´ i dostaç si´ do wn´trza sa-
mochodu. Mo˝e to prowadziç do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Podczas zmiany ustawieƒ
Podczas zmiany ustawieƒ, kiedy hybrydowy uk∏ad nap´dowy jest wy∏àczony,
nale˝y upewniç si´, ˝e akumulator 12-woltowy nie ulegnie roz∏adowaniu.
32 Prius Plug_in OM47C99E 4/7/18 12:25 Page 182 (Black plate)

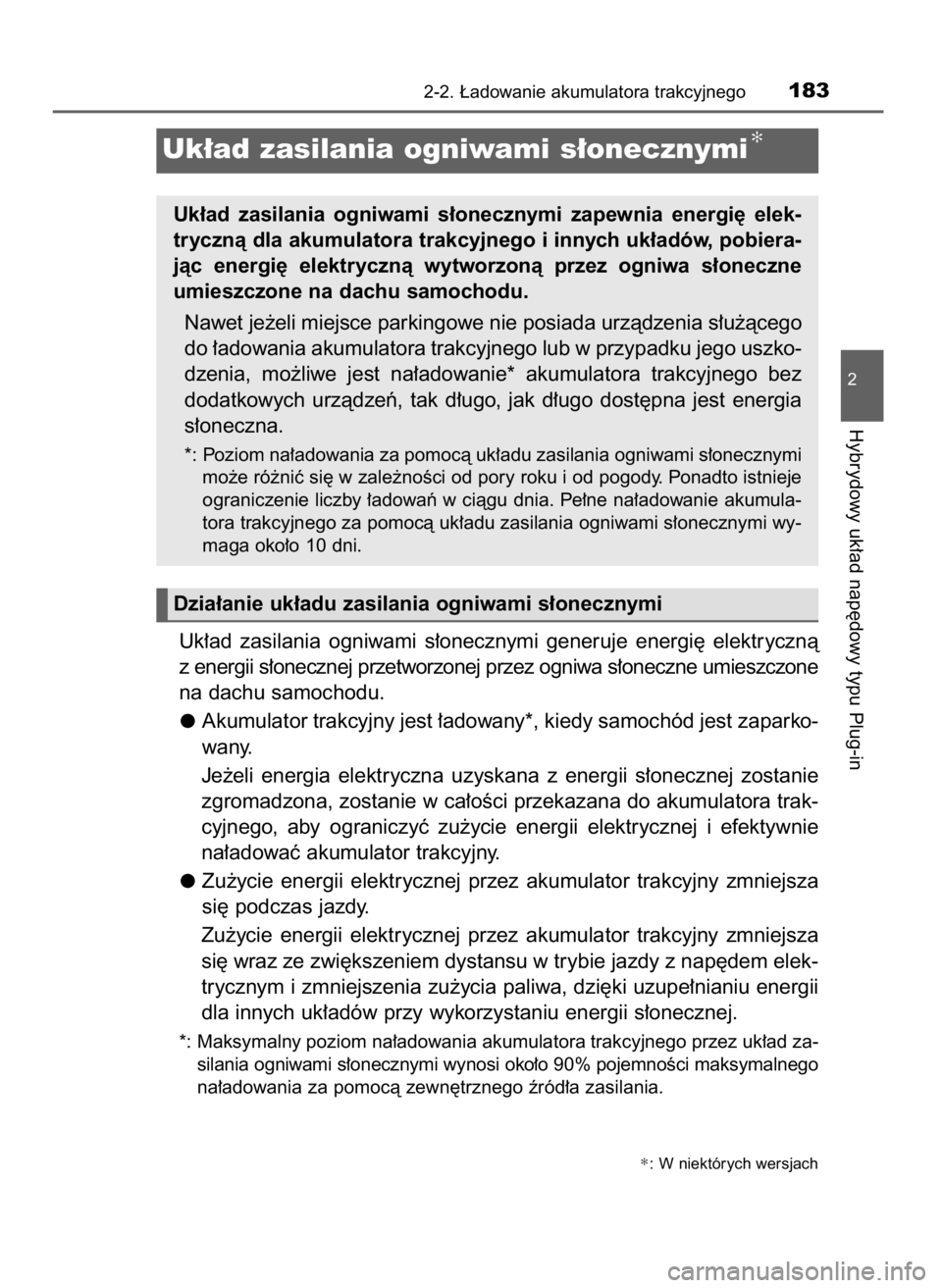

Uk∏ad zasilania ogniwami s∏onecznymi generuje energi´ elektrycznà
z energii s∏onecznej przetworzonej przez ogniwa s∏oneczne umieszczone
na dachu samochodu.
Akumulator trakcyjny jest ∏adowany*, kiedy samochód jest zaparko-
wany.
Je˝eli energia elektryczna uzyskana z energii s∏onecznej zostanie
zgromadzona, zostanie w ca∏oÊci przekazana do akumulatora trak-
cyjnego, aby ograniczyç zu˝ycie energii elektrycznej i efektywnie
na∏adowaç akumulator trakcyjny.
Zu˝ycie energii elektrycznej przez akumulator trakcyjny zmniejsza
si´ podczas jazdy.
Zu˝ycie energii elektrycznej przez akumulator trakcyjny zmniejsza
si´ wraz ze zwi´kszeniem dystansu w trybie jazdy z nap´dem elek-
trycznym i zmniejszenia zu˝ycia paliwa, dzi´ki uzupe∏nianiu energii
dla innych uk∏adów przy wykorzystaniu energii s∏onecznej.
*: Maksymalny poziom na∏adowania akumulatora trakcyjnego przez uk∏ad za-
silania ogniwami s∏onecznymi wynosi oko∏o 90% pojemnoÊci maksymalnego
na∏adowania za pomocà zewn´trznego êród∏a zasilania.
2-2. ¸adowanie akumulatora trakcyjnego183
2
Hybrydowy uk∏ad nap´dowy typu Plug-in
Uk∏ad zasilania ogniwami s∏onecznymi✻
Uk∏ad zasilania ogniwami s∏onecznymi zapewnia energi´ elek-
trycznà dla akumulatora trakcyjnego i innych uk∏adów, pobiera-
jàc energi´ elektrycznà wytworzonà przez ogniwa s∏oneczne
umieszczone na dachu samochodu.
Nawet je˝eli miejsce parkingowe nie posiada urzàdzenia s∏u˝àcego
do ∏adowania akumulatora trakcyjnego lub w przypadku jego uszko-
dzenia, mo˝liwe jest na∏adowanie* akumulatora trakcyjnego bez
dodatkowych urzàdzeƒ, tak d∏ugo, jak d∏ugo dost´pna jest energia
s∏oneczna.
*: Poziom na∏adowania za pomocà uk∏adu zasilania ogniwami s∏onecznymi
mo˝e ró˝niç si´ w zale˝noÊci od pory roku i od pogody. Ponadto istnieje
ograniczenie liczby ∏adowaƒ w ciàgu dnia. Pe∏ne na∏adowanie akumula-
tora trakcyjnego za pomocà uk∏adu zasilania ogniwami s∏onecznymi wy-
maga oko∏o 10 dni.
Dzia∏anie uk∏adu zasilania ogniwami s∏onecznymi
✻: W niektórych wersjach
32 Prius Plug_in OM47C99E 4/7/18 12:25 Page 183 (Black plate)

Akumulator 12-woltowy
Dach z ogniwami s∏onecznymi
Akumulator ogniw s∏onecznych (wewnàtrz schowka w Êrodkowej
konsoli)
Jednostka sterowania uk∏adem zasilania ogniwami s∏onecznymi
Akumulator trakcyjny
Informacje zwiàzane z uk∏adem
zasilania ogniwami s∏onecznymi
mogà zostaç sprawdzone po na-
ciÊni´ciu przycisku (Infor-
macje podró˝ne [Drive information])
na wyÊwietlaczu wielofunkcyjnym.
(
S. 228, 241)
1842-2. ¸adowanie akumulatora trakcyjnego
WyÊwietlanie informacji zwiàzanych z uk∏adem zasilania ogniwami
s∏onecznymi
32 Prius Plug_in OM47C99E 4/7/18 12:25 Page 184 (Black plate)
