2018 TOYOTA PRIUS PLUG-IN HYBRID Instrukcja obsługi (in Polish)

*: Liczba dost´pnych przewodów ∏adujàcych mo˝e si´ ró˝niç w zale˝noÊci od
docelowego rynku sprzeda˝y.
2-2. ¸adowanie akumulatora trakcyjnego121
2
Hybrydowy uk∏ad nap´dowy typu Plug-in

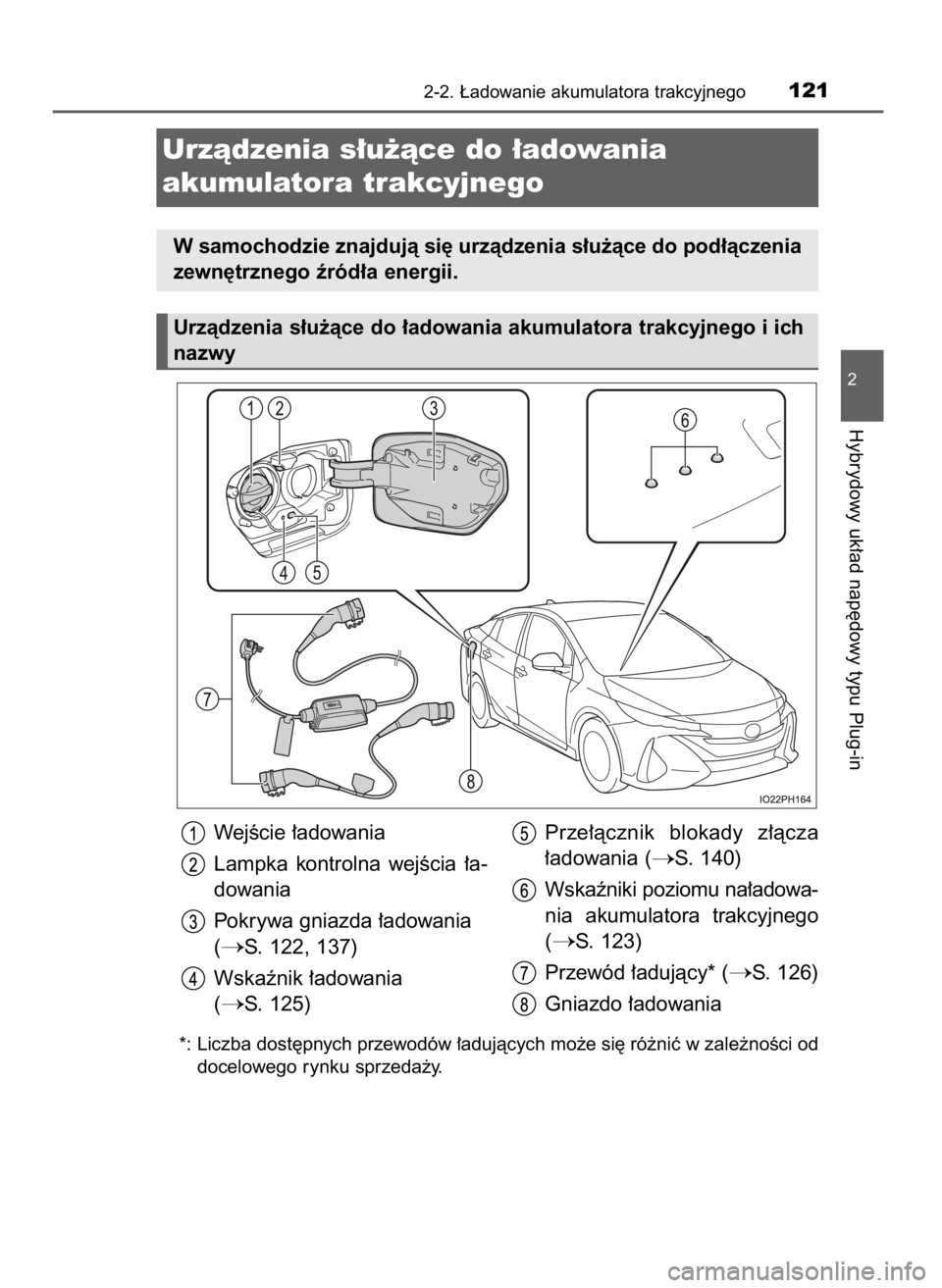

Urzàdzenia s∏u˝àce do ∏adowania
akumulatora trakcyjnego
W samochodzie znajdujà si´ urzàdzenia s∏u˝àce do pod∏àczenia
zewn´trznego êród∏a energii.
WejÊcie ∏adowania
Lampka kontrolna wejÊcia ∏a-
dowania
Pokrywa gniazda ∏adowania
(
S. 122, 137)
Wskaênik ∏adowania
(
S. 125)Prze∏àcznik blokady z∏àcza
∏adowania (
S. 140)
Wskaêniki poziomu na∏adowa-
nia akumulatora trakcyjnego
(
S. 123)
Przewód ∏adujàcy* (
S. 126)
Gniazdo ∏adowania
Urzàdzenia s∏u˝àce do ∏adowania akumulatora trakcyjnego i ich
nazwy
32 Prius Plug_in OM47C99E 4/7/18 12:24 Page 121 (Black plate)

Otwieranie pokrywy gniazda ∏adowania
Nacisnàç tylnà kraw´dê pokry-
wy gniazda ∏adowania (w miej-
scu pokazanym na ilustracji),
kiedy drzwi samochodu sà od-
blokowane.
NaciÊni´cie pokrywy spowodu-
je jej delikatne uchylenie. Na-
st´pnie nale˝y jà ca∏kowicie
otworzyç.
Je˝eli drzwi samochodu sà za-
blokowane, pokrywa gniazda
∏adowania mo˝e zostaç odblo-
kowana za pomocà systemu
elektronicznego kluczyka, po-
przez naciÊni´cie pokrywy
gniazda ∏adowania. (
S. 137)
Zamykanie pokrywy gniazda ∏adowania
Zamknàç pokryw´ gniazda
∏adowania i nacisnàç tylnà kra-
w´dê pokrywy gniazda ∏ado-
wania (w miejscu pokazanym
na ilustracji).
Je˝eli drzwi samochodu zostanà
zablokowane za pomocà syste-
mu elektronicznego kluczyka,
bezprzewodowego zdalnego
sterowania lub przycisku central-
nego zamka, pokrywa gniazda
∏adowania zostanie równie˝ za-
blokowana. (
S. 277, 279)
Je˝eli pokrywa gniazda ∏adowa-
nia zostanie zamkni´ta, kiedy
drzwi samochodu sà zablokowa-
ne, pokrywa gniazda ∏adowania
zostanie równie˝ zablokowana.
1222-2. ¸adowanie akumulatora trakcyjnego
Otwieranie i zamykanie pokrywy gniazda ∏adowania
32 Prius Plug_in OM47C99E 4/7/18 12:24 Page 122 (Black plate)

Je˝eli przewód ∏adujàcy jest pod-
∏àczony do gniazda ∏adowania,
u˝ytkownik jest informowany
o poziomie na∏adowania akumu-
latora trakcyjnego przez wskaza-
nia trzech wskaêników stanu (nie
Êwieci si´, Êwieci si´ lub miga).
Podczas ∏adowania
2-2. ¸adowanie akumulatora trakcyjnego123
2
Hybrydowy uk∏ad nap´dowy typu Plug-in

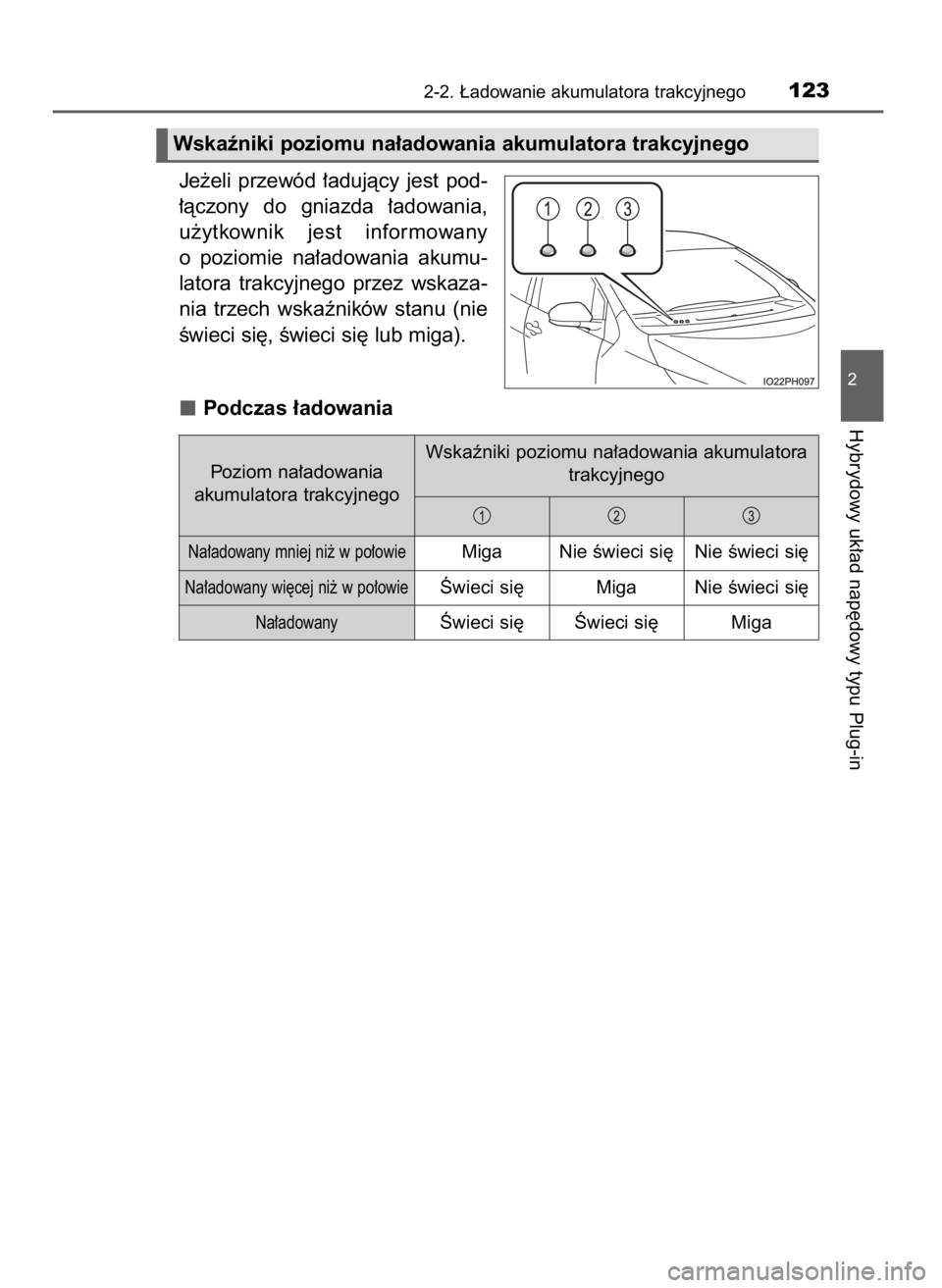

Wskaêniki poziomu na∏adowania akumulatora trakcyjnego
Poziom na∏adowania
akumulatora trakcyjnego
Na∏adowany mniej ni˝ w po∏owieMiga Nie Êwieci si´ Nie Êwieci si´
Na∏adowany wi´cej ni˝ w po∏owieÂwieci si´ Miga Nie Êwieci si´
Na∏adowanyÂwieci si´ Âwieci si´ Miga Wskaêniki poziomu na∏adowania akumulatora
trakcyjnego
32 Prius Plug_in OM47C99E 4/7/18 12:24 Page 123 (Black plate)

Sytuacje niezwiàzane z ∏adowaniem
Wskaêniki poziomu na∏adowania akumulatora trakcyjnego Êwiecà
si´*
1, je˝eli pokrywa gniazda ∏adowania jest otwar ta i którykolwiek
z poni˝szych warunków jest spe∏niony.
Elektroniczny kluczyk znajduje si´ w obszarze dzia∏ania*
2
(S. 288)
Drzwi samochodu sà odblokowane.
*1: Wskaêniki Êwiecà si´ maksymalnie przez oko∏o 15 sekund.
*
2: Z wyjàtkiem obszaru dzia∏ania pokrywy gniazda ∏adowania.
Kiedy akumulator trakcyjny jest ca∏kowicie na∏adowany
Je˝eli przewód ∏adujàcy jest pod∏àczony, wszystkie 3 wskaêniki poziomu na∏a-
dowania akumulatora trakcyjnego Êwiecà si´, informujàc u˝ytkownika o pe∏nym
na∏adowaniu akumulatora trakcyjnego.*
*: Je˝eli przycisk blokujàcy (
S. 166) jest wciÊni´ty, wskaêniki poziomu na∏a-
dowania akumulatora trakcyjnego mogà migaç.
1242-2. ¸adowanie akumulatora trakcyjnego
Poziom na∏adowania
akumulatora trakcyjnego
Na∏adowany mniej ni˝ w po∏owieÂwieci si´ Nie Êwieci si´ Nie Êwieci si´
Na∏adowany wi´cej ni˝ w po∏owieÂwieci si´ Âwieci si´ Nie Êwieci si´
Na∏adowanyÂwieci si´ Âwieci si´ Âwieci si´ Wskaêniki poziomu na∏adowania akumulatora
trakcyjnego
32 Prius Plug_in OM47C99E 4/7/18 12:24 Page 124 (Black plate)

Âwiecenie si´ lub miganie wskaê-
nika informuje u˝ytkownika o zmia-
nie statusu ∏adowania w nast´pujà-
cych sytuacjach.
*1: W niektórych wersjach.
*
2: Miga przez oko∏o 15 sekund.
*
3: Miga przez oko∏o 10 sekund.
Wskaênik ∏adowania
Je˝eli usterka uk∏adu nastàpi podczas ∏adowania lub u˝ywania zdalnego stero-
wania uk∏adu klimatyzacji, wskaênik ∏adowania przez oko∏o 10 sekund b´dzie
szybko migaç, a nast´pnie zgaÊnie.
Je˝eli to nastàpi, podczas nast´pnego uruchomienia hybrydowego uk∏adu
nap´dowego na wyÊwietlaczu wielofunkcyjnym pojawi si´ komunikat. Nale˝y
post´powaç zgodnie z instrukcjami wyÊwietlonymi na ekranie.
2-2. ¸adowanie akumulatora trakcyjnego125
2
Hybrydowy uk∏ad nap´dowy typu Plug-in

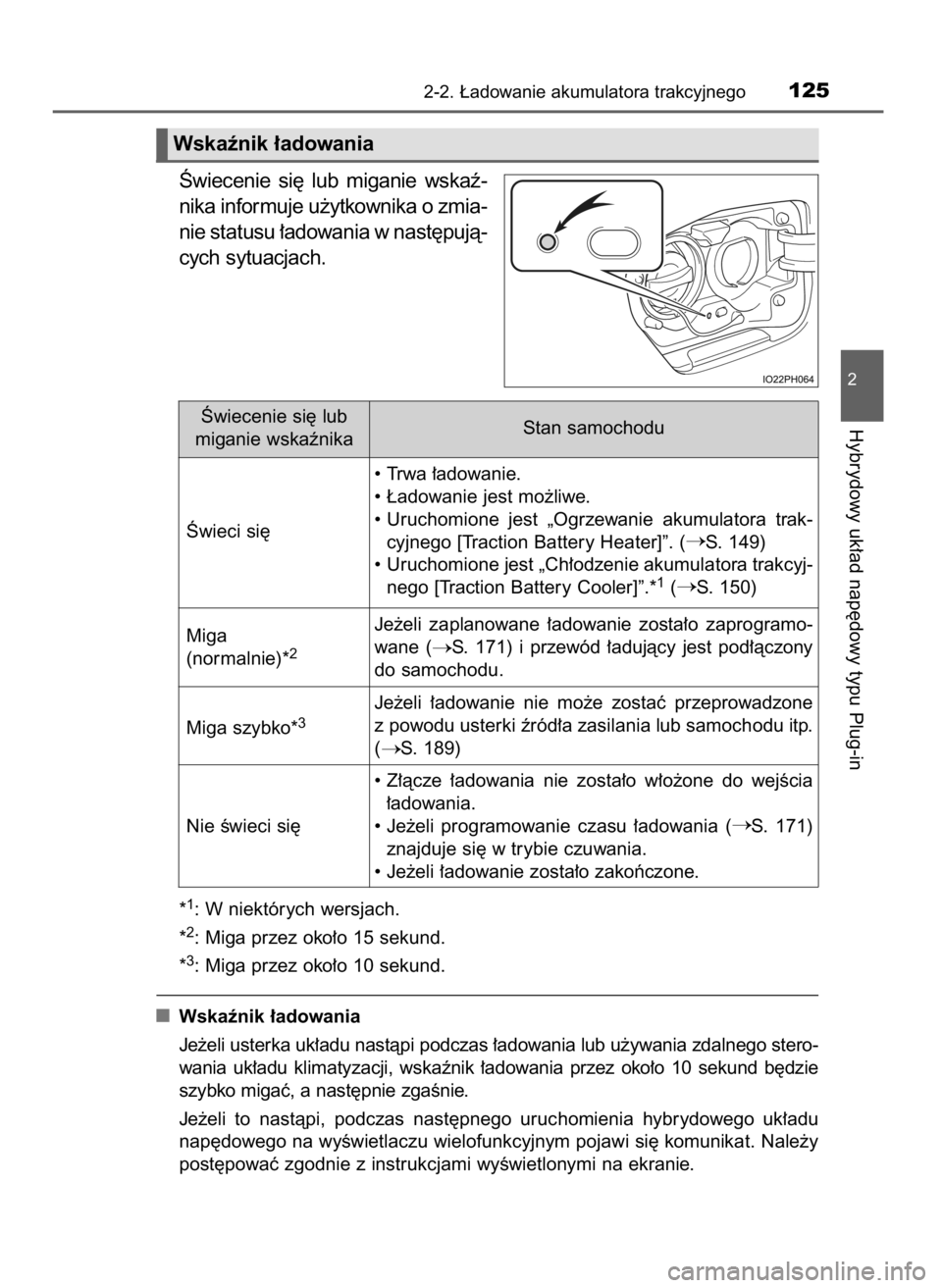

Wskaênik ∏adowania
Âwiecenie si´ lub
miganie wskaênikaStan samochodu
Âwieci si´• Trwa ∏adowanie.
• ¸adowanie jest mo˝liwe.
• Uruchomione jest „Ogrzewanie akumulatora trak-
cyjnego [Traction Battery Heater]”. (
S. 149)
• Uruchomione jest „Ch∏odzenie akumulatora trakcyj-
nego [Traction Battery Cooler]”.*
1(S. 150)
Miga
(normalnie)*
2
Je˝eli zaplanowane ∏adowanie zosta∏o zaprogramo-
wane (
S. 171) i przewód ∏adujàcy jest pod∏àczony
do samochodu.
Miga szybko*
3Je˝eli ∏adowanie nie mo˝e zostaç przeprowadzone
z powodu usterki êród∏a zasilania lub samochodu itp.
(
S. 189)
Nie Êwieci si´• Z∏àcze ∏adowania nie zosta∏o w∏o˝one do wejÊcia
∏adowania.
• Je˝eli programowanie czasu ∏adowania (
S. 171)
znajduje si´ w trybie czuwania.
• Je˝eli ∏adowanie zosta∏o zakoƒczone.
32 Prius Plug_in OM47C99E 4/7/18 12:24 Page 125 (Black plate)

ó Przewód ∏adujàcy (generacja 2)
1262-2. ¸adowanie akumulatora trakcyjnego
Przewód ∏adujàcy
Poni˝ej zosta∏y opisane dzia∏anie i prawid∏owa eksploatacja
przewodu ∏adujàcego.
Elementy sk∏adowe przewodu ∏adujàcego
Z∏àcze ∏adowania
Wtyczka
Przewód zasilajàcy
Urzàdzenie zabezpieczajàce
obwód ∏adowania (CCID)Wskaênik zasilania (
S. 129)
Wskaênik ∏adowania
(
S. 129)
Wskaênik ostrzegania o awarii
(
S. 129)
32 Prius Plug_in OM47C99E 4/7/18 12:24 Page 126 (Black plate)

ó Przewód ∏adujàcy (generacja 3) (w niektórych wersjach)
Z∏àcze ∏adowania (od strony
samochodu)
Z∏àcze ∏adowania (od strony
urzàdzenia do ∏adowania aku-
mulatora trakcyjnego)
Rodzaje przewodów ∏adujàcych
Poni˝sze metody ∏adowania zosta∏y zgrupowane wed∏ug dost´pnoÊci kontro-
lnych urzàdzeƒ ∏adowania, które pozwalajà na wykrycie usterek, takich jak
pràdy up∏ywu i ich lokalizacje (w zale˝noÊci od tego, czy pod∏àczone jest urzà-
dzenie ∏adujàce, czy przewód ∏adujàcy). Rodzaj przewodu ∏adujàcego, który
mo˝e zostaç u˝yty, ró˝ni si´ w zale˝noÊci od trybu ∏adowania.
2-2. ¸adowanie akumulatora trakcyjnego127
2
Hybrydowy uk∏ad nap´dowy typu Plug-in
Metoda ∏adowania Opis
Generacja 1Tryb ∏adowania, w którym brak jest kontroli ∏adowania
w celu wykrywania pràdów up∏ywu pomi´dzy zewn´trz-
nym êród∏em zasilania a samochodem.
Tryb ten nie jest dost´pny w tym modelu samochodu.
Generacja 2Tryb ∏adowania, w którym zewn´trzne êród∏a zasilania
sà pod∏àczone do samochodu za pomocà przewodu
∏adujàcego wyposa˝onego w urzàdzenie zabezpie-
czajàce obwód ∏adowania (CCID).
Tryb ten stosowany jest do ∏adowania akumulatora
trakcyjnego za pomocà wi´kszoÊci gniazd u˝ytkowa-
nych w gospodarstwach domowych.
Generacja 3Tryb ∏adowania, w którym ∏adowanie akumulatora trak-
cyjnego nast´puje z urzàdzenia ∏adujàcego (takiego
jak np. publiczna stacja ∏adowania) wyposa˝onego
w uk∏ad kontroli ∏adowania, pozwalajàcy na wykrycie
pràdów up∏ywu. Kontrola ∏adowania wykrywajàca pràd
up∏ywu jest zaimplementowana w urzàdzeniu ∏adujà-
cym. Urzàdzenie zabezpieczajàce obwód ∏adowania
(CCID) nie jest do∏àczone do przewodu ∏adujàcego.
Nie wszystkie urzàdzenia ∏adujàce sà wyposa˝one
w przewody ∏adujàce. Je˝eli przewód ∏adujàcy nie
jest dost´pny, nale˝y u˝yç przewodu ∏adujàcego do-
∏àczonego do samochodu (w niektórych wersjach).
32 Prius Plug_in OM47C99E 4/7/18 12:24 Page 127 (Black plate)

Urzàdzenie zabezpieczajàce obwód ∏adowania (CCID) posiada nast´-
pujàce funkcje.
Wykrywanie pràdów up∏ywu
Je˝eli podczas ∏adowania zostanie wykryty pràd up∏ywu, êród∏o za-
silania zostanie automatycznie wy∏àczone, chroniàc przed po˝arem
lub pora˝eniem pràdem wywo∏anym przez pràd up∏ywu.
Je˝eli êród∏o zasilania zostanie wy∏àczone, wskaênik ostrzegania o awarii
zacznie migaç.
Je˝eli êród∏o zasilania zostanie wy∏àczone:
S. 129
Kontrola automatyczna
Uk∏ad kontroli automatycznej uruchamiany przed rozpocz´ciem ∏a-
dowania rozpoczyna wyszukiwanie problemów w dzia∏aniu uk∏adu
wykrywania pràdów up∏ywu.
Je˝eli w wyniku sprawdzenia zostanie znaleziona usterka w uk∏adzie
wykrywania pràdów up∏ywu, wskaênik ostrzegania o awarii zacznie migaç,
informujàc u˝ytkownika o awarii. (
S. 129)
Pomiar temperatury
Wtyczka jest wyposa˝ona w uk∏ad pomiaru temperatury. Je˝eli pod-
czas ∏adowania pojawi si´ ciep∏o wygenerowane z powodu strat
energii w gnieêdzie, uk∏ad powstrzyma jego wydzielanie poprzez
regulacj´ parametrów pràdu ∏adowania.
Warunki pràdu ∏adowania dla samochodu
Urzàdzenie zabezpieczajàce obwód ∏adowania (CCID) zosta∏o za-
projektowane, aby zapobiegaç doprowadzeniu pràdu elektrycznego
do z∏àcza, kiedy nie jest ono pod∏àczone do samochodu, nawet je-
˝eli wtyczka znajduje si´ w gnieêdzie.
1282-2. ¸adowanie akumulatora trakcyjnego
Funkcje zabezpieczajàce (przewód ∏adujàcy [generacja 2])
32 Prius Plug_in OM47C99E 4/7/18 12:24 Page 128 (Black plate)
