2018 TOYOTA PRIUS C Manuel du propriétaire (in French)

4877-3. Entretien à faire soi-même
7
Entretien et nettoyage
PRIUS c_D (OM52G95D)
■Après le remplacement d'un fusible
● Si les éclairages ne s'allument pas même après remplacement du fusible, il
est possible qu'une ampoule doive être changée. ( P. 488)
● Si le fusible neuf grille à son tour, faites contrôler le véhicule par votre
concessionnaire Toyota.
■ En cas de surcharge électrique d'un circuit
Les fusibles sont conçus pour griller, afin de protéger le faisceau de câblage
de tout dommage.
AVERTISSEMENT
■ Pour prévenir tout risque de panne du système et d'incendie du véhi-
cule
Respectez les précautions suivantes.
Le non-respect de cette consigne pourrait provoquer un endommagement
du véhicule, et des blessures ou un incendie.
● N'utilisez jamais de fusible d'un ampérage supérieur à l'ampérage indiqué
et ne remplacez jamais un fusible par un autre objet.
● Utilisez toujours un fusible Toyota d'origine ou équivalent.
Ne remplacez jamais un fusible par un fil électrique, même pour une répa-
ration temporaire.
● Ne modifiez pas les fusibles ou les boîtes à fusibles.
■ Boîte à fusibles près du module de commande de puissance
Ne vérifiez ni ne remplacez jamais les fusibles car des pièces et du câblage
haute tension se trouvent à proximité de la boîte à fusibles.
Le non-respect de ces précautions peut causer un choc électrique pouvant
occasionner des blessures graves, voire mortelles.
NOTE
■ Avant le remplacement des fusibles
Faites élucider et éliminer la cause de la surcharge électrique par votre
concessionnaire Toyota dans les meilleurs délais.

4887-3. Entretien à faire soi-même
PRIUS c_D (OM52G95D)
Vérifiez la puissance de l'ampoule à remplacer. (P. 580)
Ampoules
Vous pouvez remplacer vous-même les ampoules suivantes. La
difficulté de remplacement des ampoules dépend de celles-ci.
Comme il existe un risque que les composants soient endom-
magés, nous vous recommandons de faire effectuer ce rempla-
cement par votre concessionnaire Toyota.
Préparation du remplacement d'une ampoule

4897-3. Entretien à faire soi-même
7
Entretien et nettoyage
PRIUS c_D (OM52G95D)

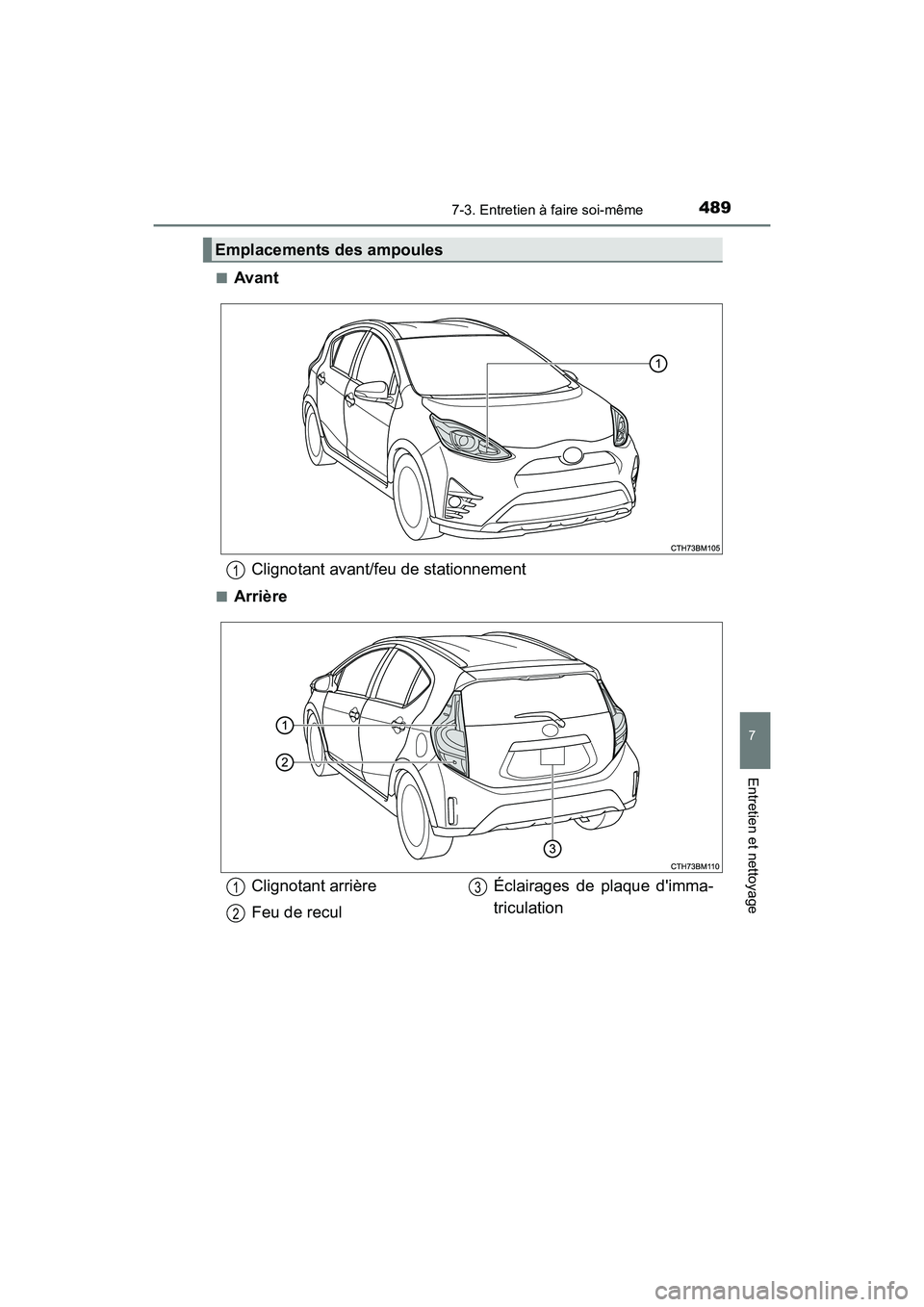

■Avant
Clignotant avant/feu de stationnement
■Arrière
Emplacements des ampoules
1
Clignotant arrière
Feu de recul
Éclairages de plaque d'imma-
triculation
1
2
3

4907-3. Entretien à faire soi-même
PRIUS c_D (OM52G95D)
■Clignotants avant/fe ux de stationnement
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Retirez l'ampoule.
Lors de l'installation, effectuez les étapes énumérées dans
l'ordre inverse.
Remplacement des ampoules
1
2
3

4917-3. Entretien à faire soi-même
7
Entretien et nettoyage
PRIUS c_D (OM52G95D)
■Clignotants arrière et feux de recul
Ouvrez le hayon et retirez les
boulons. Tirez le bloc optique
droit vers l'arrière pour libérer
le clip et les 2 goupilles.
Guide (emplacement
d'attache du clip)
Goupille
Tournez le culot de l'ampoule
dans le sens inverse des
aiguilles d'une montre.
Clignotant arrière
Feu de recul
Retirez l'ampoule.
Clignotant arrière
Feu de recul
1
1
2
2
1
2
3
1
2

4927-3. Entretien à faire soi-même
PRIUS c_D (OM52G95D)
Lors de l'installation de l'ampoule, installez-la en procédant à
et dans le sens inverse.
Installez le bloc optique, puis
installez les 2 boulons.
Lors de l'installation du bloc
optique, alignez le guide
(emplacement d'attache du clip)
et les axes du bloc
optique avec les pièces de rac-
cord sur la carrosserie du véhi-
cule.
■Éclairages de plaque d'immatriculation
Retirez l'optique.
Introduisez un tournevis
de taille adéquate dans
l'orifice de l'optique.
Poussez le tournevis laté-
ralement dans le sens de
la flèche indiqué sur l'illus-
tration, désengagez le cro-
chet, puis retirez l'optique.
Pour éviter d'endommager le
véhicule, enveloppez le
tournevis de ruban adhésif.
43
2
5
12
Optique
1
1
Crochet
2

4937-3. Entretien à faire soi-même
7
Entretien et nettoyage
PRIUS c_D (OM52G95D)

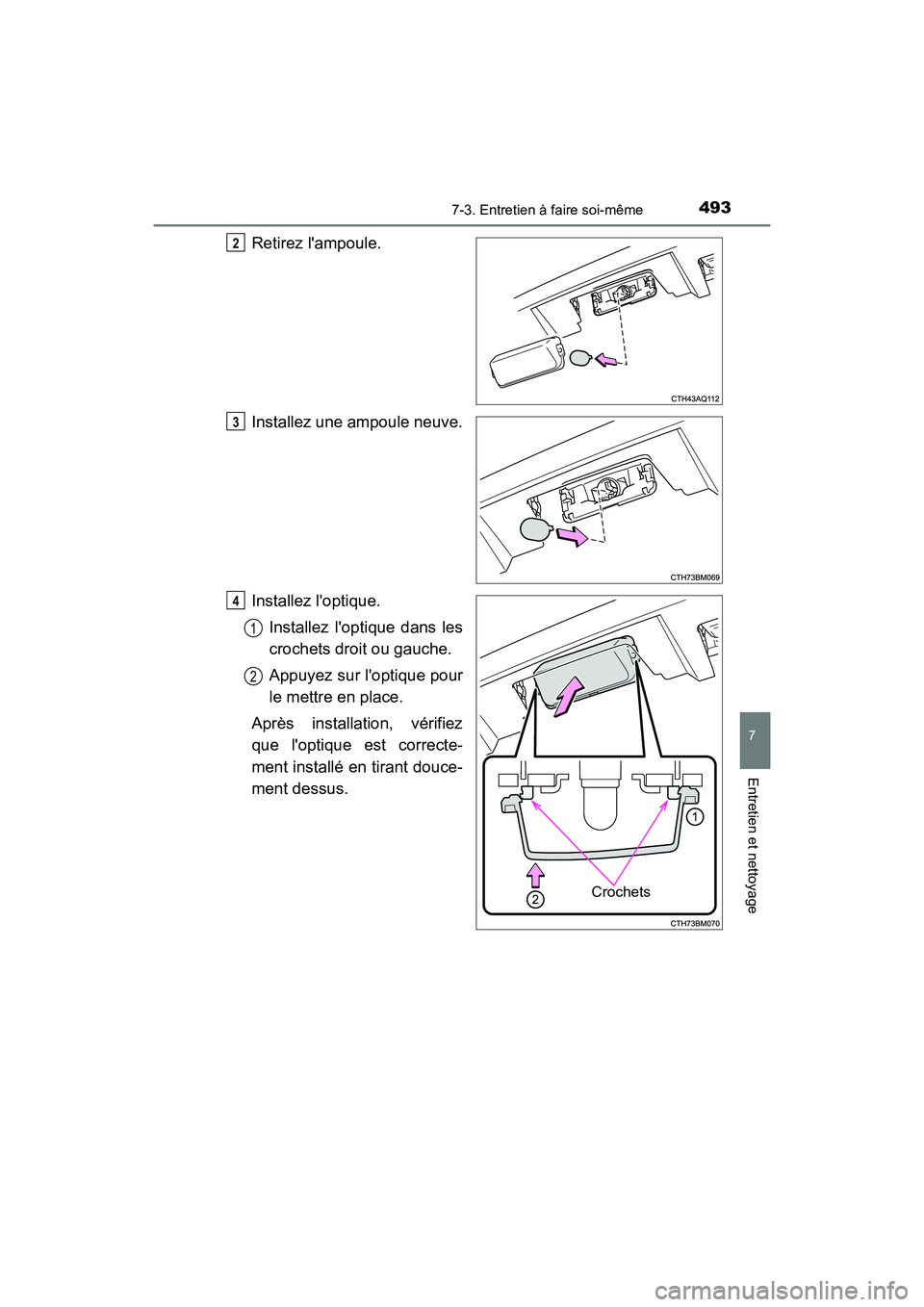

Retirez l'ampoule.
Installez une ampoule neuve.
Installez l'optique.
Installez l'optique dans les
crochets droit ou gauche.
Appuyez sur l'optique pour
le mettre en place.
Après installation, vérifiez
que l'optique est correcte-
ment installé en tirant douce-
ment dessus.
2
3
Crochets
4
1
2

4947-3. Entretien à faire soi-même
PRIUS c_D (OM52G95D)
■Éclairages autres que les éclairages ci-dessus
Si l'un des éclairages énumérés ci -dessous est grillé, faites-le rem-
placer par votre concessionnaire Toyota.
● Phares/éclairages de jour
● Feux antibrouillards avant (sur modèles équipés)
● Feux de gabarit
● Clignotants latéraux
● Feux de stop/arrière
● Troisième feu stop
■Ampoules à LED
Les phares/éclairages de jour, feux antibr ouillards avant (sur modèles équi-
pés), feux de gabarit, feux de stop/arrière et le troisième feu de stop sont
constitués d'un ensemble de LED. Si l'une des LED vient à griller, confiez
votre véhicule à votre concessionnaire Toyota pour faire remplacer l'ampoule.
■ Accumulation de condensation à l'intérieur de l'optique
Une accumulation temporaire de condens ation à l'intérieur de l'optique d'un
phare n'indique pas d'anomalie. Contactez votre concessionnaire Toyota
pour de plus amples informations dans les situations suivantes:
● Accumulation de grosses gouttes d'eau à l'intérieur de l'optique.
● Accumulation d'eau à l'intérieur du phare.
