2018 TOYOTA PRIUS C Manuel du propriétaire (in French)

791-2. Système hybride
1
Pour la sécurité
PRIUS c_D (OM52G95D)
■Freinage par régénération
Dans les situations suivantes, l'énergie cinétique est transformée en énergie
électrique et la force de décélération peut être obtenue conjointement avec la
recharge de la batterie du système hybride (batterie de traction).
● Vous relâchez la pédale d'accélérateur avec le levier de vitesses sur D ou
B.
● La pédale de frein est enfoncée avec le levier de vitesses sur D ou B.
■ Témoin indicateur de conduite EV
■ Conditions dans lesquelles le moteur à essence risque de ne pas s'arrê-
ter
Le moteur à essence démarre et s'arrête automatiquement. Toutefois, il
risque de ne pas s'arrêter automatiquement dans les conditions suivantes:
● Pendant la mise en température du moteur à essence
● Pendant la charge de la batterie du système hybride (batterie de traction)
● Lorsque la température de la batterie du système hybride (batterie de trac-
tion) est élevée ou basse
● Lorsque le chauffage est en marche
■ Charge de la batterie du système hybride (batterie de traction)
Le moteur à essence assure la charge de la batterie du système hybride (bat-
terie de traction), ainsi il n'est pas nécessaire d'utiliser une source extérieure
pour charger la batterie. Toutefois, en cas de stationnement prolongé du véhi-
cule, la batterie du système hybride (batterie de traction) se décharge pro-
gressivement. Pour cette raison, veillez à conduire le véhicule au moins une
fois par mois pendant au moins 30 minutes ou 10 miles (16 km). Si la batterie
du système hybride (batterie de traction) se décharge complètement et que
vous ne pouvez pas démarrer le système hybride, contactez votre conces-
sionnaire Toyota.
Le témoin indicateur de conduite EV
s'allume lorsque vous conduisez en utili-
sant uniquement le moteur électrique
(moteur de traction) ou lorsque le moteur
à essence est arrêté.
Ce témoin indicateur s'affiche égale-
ment lorsque “Analyse ECO” ou “Éco-
nom ECO” est sélectionné. ( P. 108)

801-2. Système hybride
PRIUS c_D (OM52G95D)
■ Charge de la batterie 12 V
 P. 560
■ Après décharge de la batterie 12 V ou en cas de retrait et d'installation
de la borne pendant un échange, etc.
Le moteur à essence risque de ne pas s'arrêter même si le véhicule est
entraîné par la batterie du système hybride (batterie de traction). Si ceci per-
siste pendant plusieurs jours, contactez votre concessionnaire Toyota.
■ Bruits et vibrations particuliers à un véhicule hybride
Il est possible que vous ne perceviez aucun bruit ni vibration provenant du
moteur alors même que le véhicule est en capacité de rouler avec le témoin
“READY” allumé. Pour des raisons de sécurité, serrez le frein de stationne-
ment et assurez-vous de mettre le levier de vitesses sur P lorsque vous êtes
stationné.
Les bruits et vibrations suivants peuvent se produire lorsque le système
hybride fonctionne et ils ne sont pas le signe d'un dysfonctionnement:
● Bruits de moteur possibles en provenance du compartiment moteur.
● Bruits possibles en provenance de la batterie du système hybride (batterie
de traction), sous les sièges arrièr e, au démarrage ou à l'arrêt du système
hybride.
● Les bruits de fonctionnement du relais, comme un claquement ou de légers
cliquetis, proviennent de la batterie du système hybride (batterie de trac-
tion), sous les sièges arrière, lors du démarrage ou à l'arrêt du système
hybride.
● Bruits possibles en provenance du système hybride lorsque le hayon est
ouvert.
● Bruits possibles provenant de la transmission lorsque le moteur à essence
démarre ou s'arrête, pendant la conduite à vitesse réduite ou au ralenti.
● Bruits de moteur possibles en cas d'accélération brusque.
● Bruits possibles dus au freinage par régénération lorsque vous appuyez sur
la pédale de frein ou que la pédale d'accélérateur est relâchée.
● Vibrations possibles au démarrage ou à l'arrêt du moteur à essence.
● Bruits possibles en provenance du ventilateur de refroidissement au niveau
de la prise d'admission d'air sur le côté de la partie inférieure du siège
arrière gauche.

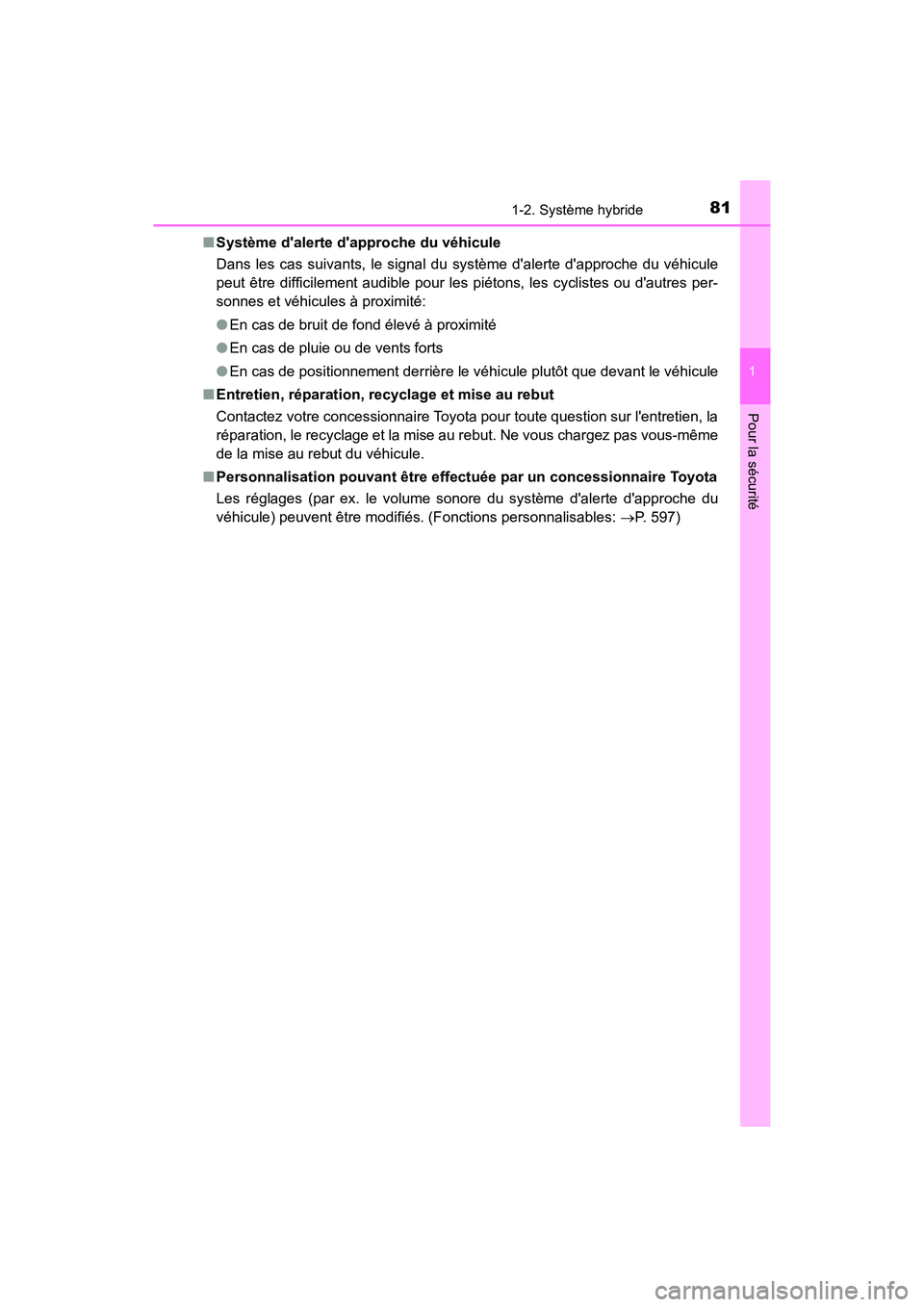

811-2. Système hybride
1
Pour la sécurité
PRIUS c_D (OM52G95D)
■ Système d'alerte d'approche du véhicule
Dans les cas suivants, le signal du système d'alerte d'approche du véhicule
peut être difficilement audible pour les piétons, les cyclistes ou d'autres per-
sonnes et véhicules à proximité:
● En cas de bruit de fond élevé à proximité
● En cas de pluie ou de vents forts
● En cas de positionnement derrière le véhicule plutôt que devant le véhicule
■ Entretien, réparation, recyclage et mise au rebut
Contactez votre concessionnaire Toyota pour toute question sur l'entretien, la
réparation, le recyclage et la mise au rebut. Ne vous chargez pas vous-même
de la mise au rebut du véhicule.
■ Personnalisation pouvant être effectuée par un concessionnaire Toyota
Les réglages (par ex. le volume sonore du système d'alerte d'approche du
véhicule) peuvent être modifiés. (Fonctions personnalisables: P. 597)

821-2. Système hybride
PRIUS c_D (OM52G95D)
L'illustration constitue un exemple pour l'explication et peut différer de
l'élément réel.
Précautions relatives au système hybride
Prenez garde lors de toute manipulation du système hybride, car
il s'agit d'un système haute tension (520 V environ au maximum)
et il contient également des pièces qui deviennent extrêmement
chaudes lorsque le système hy bride fonctionne. Respectez les
étiquettes d'avertissement apposées sur le véhicule.
Étiquette d'avertissement
Prise de service
Compresseur de climatisation
Moteur électrique (moteur de
traction)
Module de commande de
puissance avec convertisseur
CC/CC
Batterie du système hybride
(batterie de traction)
Câbles haute tension (orange)
1
2
3
4
5
6
7

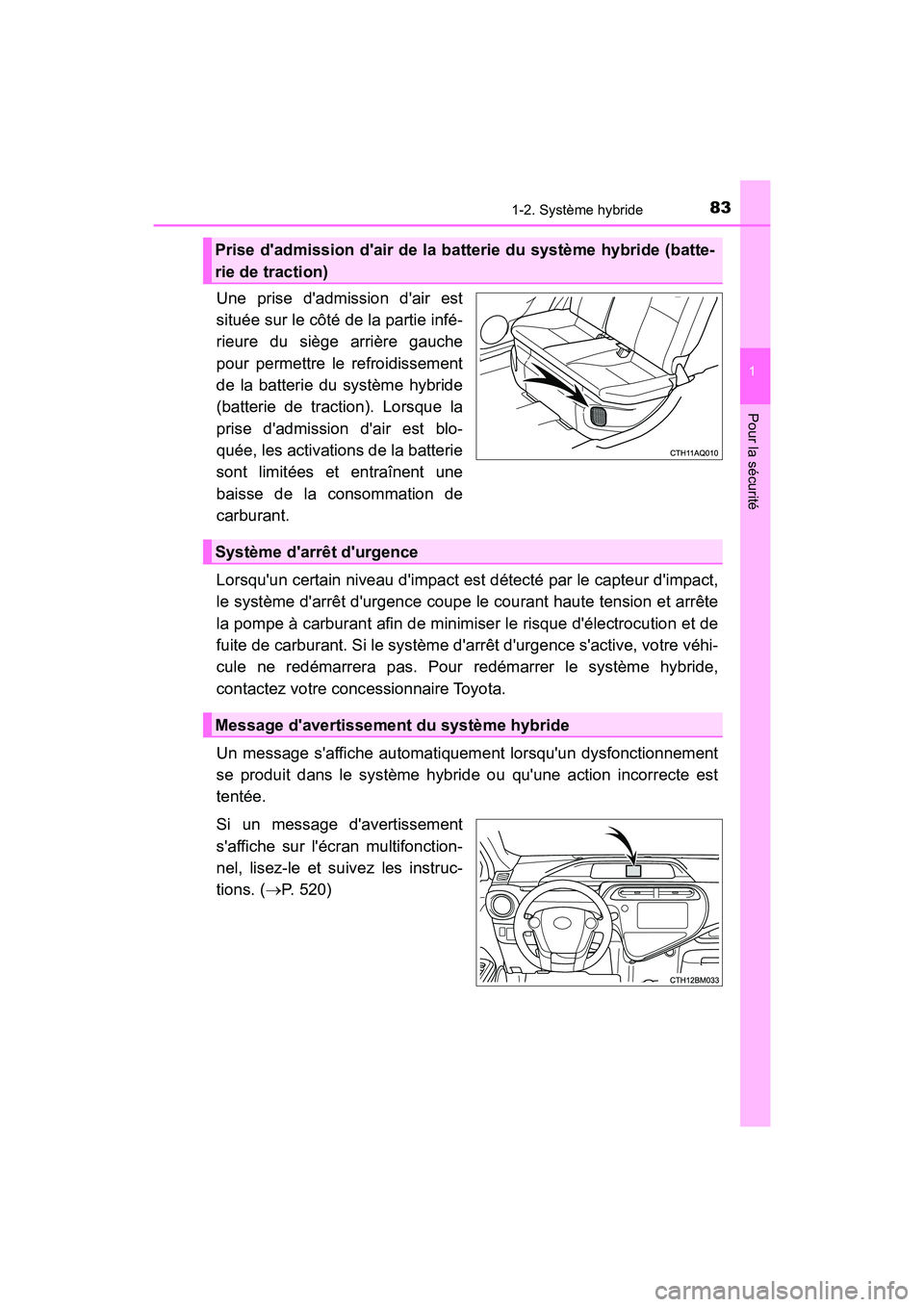

831-2. Système hybride
1
Pour la sécurité
PRIUS c_D (OM52G95D)
Une prise d'admission d'air est
située sur le côté de la partie infé-
rieure du siège arrière gauche
pour permettre le refroidissement
de la batterie du système hybride
(batterie de traction). Lorsque la
prise d'admission d'air est blo-
quée, les activations de la batterie
sont limitées et entraînent une
baisse de la consommation de
carburant.
Lorsqu'un certain niveau d'impact es t détecté par le capteur d'impact,
le système d'arrêt d'urgence coupe le courant haute tension et arrête
la pompe à carburant afin de minimi ser le risque d'électrocution et de
fuite de carburant. Si le système d' arrêt d'urgence s'active, votre véhi-
cule ne redémarrera pas. Pour redémarrer le système hybride,
contactez votre conc essionnaire Toyota.
Un message s'affiche automatiquem ent lorsqu'un dysfonctionnement
se produit dans le système hybride ou qu'une action incorrecte est
tentée.
Si un message d'avertissement
s'affiche sur l'éc ran multifonction-
nel, lisez-le et su ivez les instruc-
tions. ( P. 520)
Prise d'admission d'air de la batterie du système hybride (batte-
rie de traction)
Système d'arrêt d'urgence
Message d'avertissement du système hybride

841-2. Système hybride
PRIUS c_D (OM52G95D)
■Si un témoin d'avertissement s'allume, qu'un message d'avertissement
s'affiche, ou que la batt erie 12 V a été débranchée
Le système hybride risque de ne pas démarrer. Dans ce cas, essayez une
nouvelle fois de démarrer le système. Si le témoin “READY” ne s'allume pas,
contactez votre concessionnaire Toyota.
■ Panne sèche
Lorsque le véhicule tombe en panne sèche et qu'il est impossible de démar-
rer le système hybride, réapprovisionnez le véhicule en carburant en quantité
suffisante pour que le témoin d'avertissement de niveau de carburant insuffi-
sant ( P. 511) s'éteigne. Si la quantité de carburant est insuffisante, le sys-
tème hybride risque de ne pas démarrer. (La quantité standard de carburant
est d'environ 1,3 gal. [5,0 L, 1,1 Imp. gal.], lorsque le véhicule est sur une sur-
face plane. Cette valeur peut changer si le véhicule est sur une pente. Ajou-
tez du carburant lorsque le véhicule est incliné.)
■ Ondes électromagnétiques
● Les pièces et câbles haute tension des véhicules hybrides disposent d'un
blindage électromagnétique et, par conséquent, émettent approximative-
ment la même quantité d'ondes électromagnétiques que les véhicules à
essence conventionnels ou que les appareils électroniques à usage domes-
tique.
● Votre véhicule peut causer des interférences sonores au niveau de cer-
taines pièces pour radio d'autres marques.
■ Batterie du système hybride (batterie de traction)
La batterie du système hybride (batterie de traction) a une durée de vie limi-
tée. La durée de vie de la batterie du système hybride (batterie de traction)
peut varier en fonction du style et des conditions de conduite.

851-2. Système hybride
1
Pour la sécurité
PRIUS c_D (OM52G95D)
AVERTISSEMENT
■Précautions relatives à la haute tension et à la température élevée
Ce véhicule possède des systèmes CC et CA haute tension, ainsi qu'un
système 12 V. La haute tension des courants CC et CA est très dangereuse
et peut provoquer des brûlures et des chocs électriques graves pouvant
entraîner des blessures graves, voire mortelles.
● Ne touchez, ne démontez, ne retirez ni ne remplacez jamais les pièces,
les câbles haute tension ou leurs connecteurs.
● Le système hybride devient chaud après le démarrage, du fait de l'utilisa-
tion de la haute tension. Prenez garde aussi bien à la haute tension qu'à la
température élevée et respectez toujours les étiquettes d'avertissement
apposées sur le véhicule.
● N'essayez jamais d'ouvrir l'orifice
d'accès à la prise de service situé sous
le siège arrière. La prise de service
n’est utilisée que lorsque le véhicule fait
l’objet d’un entretien et est soumis à un
courant haute tension.

861-2. Système hybride
PRIUS c_D (OM52G95D)
AVERTISSEMENT
■Précautions relatives aux accidents de la route
Respectez les précautions suivantes pour réduire le risque de blessures
graves ou mortelles:
● Garez votre véhicule sur le bord de la route, serrez le frein de stationne-
ment, mettez le levier de vitesses sur P et arrêtez le système hybride.
● Ne touchez pas aux pièces, câbles ou connecteurs sous haute tension.
● Si des câbles électriques sont exposés à l'intérieur ou à l'extérieur du véhi-
cule, il existe un risque de choc électrique. Ne touchez jamais aux câbles
électriques exposés.
● Si vous constatez une fuite de liquide, ne touchez pas le liquide, car il peut
s'agir d'un électrolyte alcalin puissant provenant de la batterie du système
hybride (batterie de traction). En cas de contact avec la peau ou les yeux,
rincez abondamment et immédiatement à l'eau ou, dans la mesure du
possible, avec une solution d'acide borique. Consultez un médecin immé-
diatement.
● Si le véhicule hybride prend feu, quittez-le sans tarder. N'utilisez jamais
d'extincteur non conçu pour les feux d'origine électrique. L'utilisation
d'eau, même en petite quantité, peut se révéler dangereuse.
● Si votre véhicule doit être remorqué, ceci doit être effectué avec les roues
avant soulevées. Si les roues en prise avec le moteur électrique (moteur
de traction) touchent le sol lors du remorquage, le moteur risque de conti-
nuer à produire de l'électricité. Cela peut provoquer un incendie.
( P. 501)
● Inspectez soigneusement le sol sous le véhicule. Si vous remarquez une
fuite de liquide sur le sol, il est possible que le système de carburant ait
été endommagé. Quittez le véhicule dès que possible.
