2018 TOYOTA CAMRY HYBRID Manuel du propriétaire (in French)

5837-2. Mesures à prendre en cas d'urgence
7
En cas de problème
CAMRY_HV_D (OM06123D)

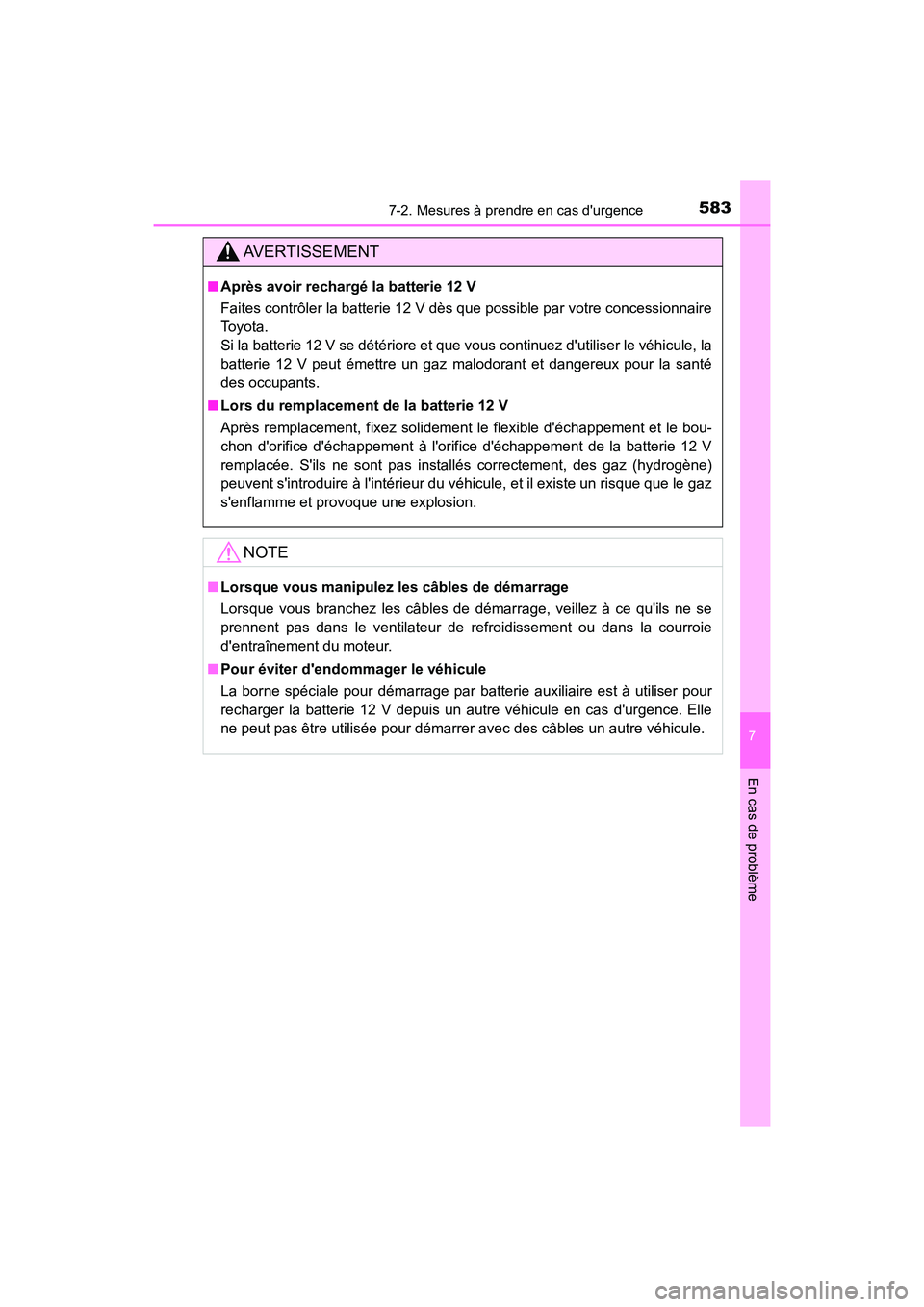

AVERTISSEMENT
■Après avoir rechargé la batterie 12 V
Faites contrôler la batterie 12 V dès que possible par votre concessionnaire
To y o t a .
Si la batterie 12 V se détériore et que v ous continuez d'utiliser le véhicule, la
batterie 12 V peut émettre un gaz malodorant et dangereux pour la santé
des occupants.
■ Lors du remplacement de la batterie 12 V
Après remplacement, fixez solidement le flexible d'échappement et le bou-
chon d'orifice d'échappement à l'orifice d'échappement de la batterie 12 V
remplacée. S'ils ne sont pas installés correctement, des gaz (hydrogène)
peuvent s'introduire à l'intérieur du véhicule, et il existe un risque que le gaz
s'enflamme et provoque une explosion.
NOTE
■ Lorsque vous manipulez les câbles de démarrage
Lorsque vous branchez les câbles de démarrage, veillez à ce qu'ils ne se
prennent pas dans le ventilateur de refroidissement ou dans la courroie
d'entraînement du moteur.
■ Pour éviter d'endommager le véhicule
La borne spéciale pour démarrage par batterie auxiliaire est à utiliser pour
recharger la batterie 12 V depuis un autre véhicule en cas d'urgence. Elle
ne peut pas être utilisée pour démarrer avec des câbles un autre véhicule.

5847-2. Mesures à prendre en cas d'urgence
CAMRY_HV_D (OM06123D)

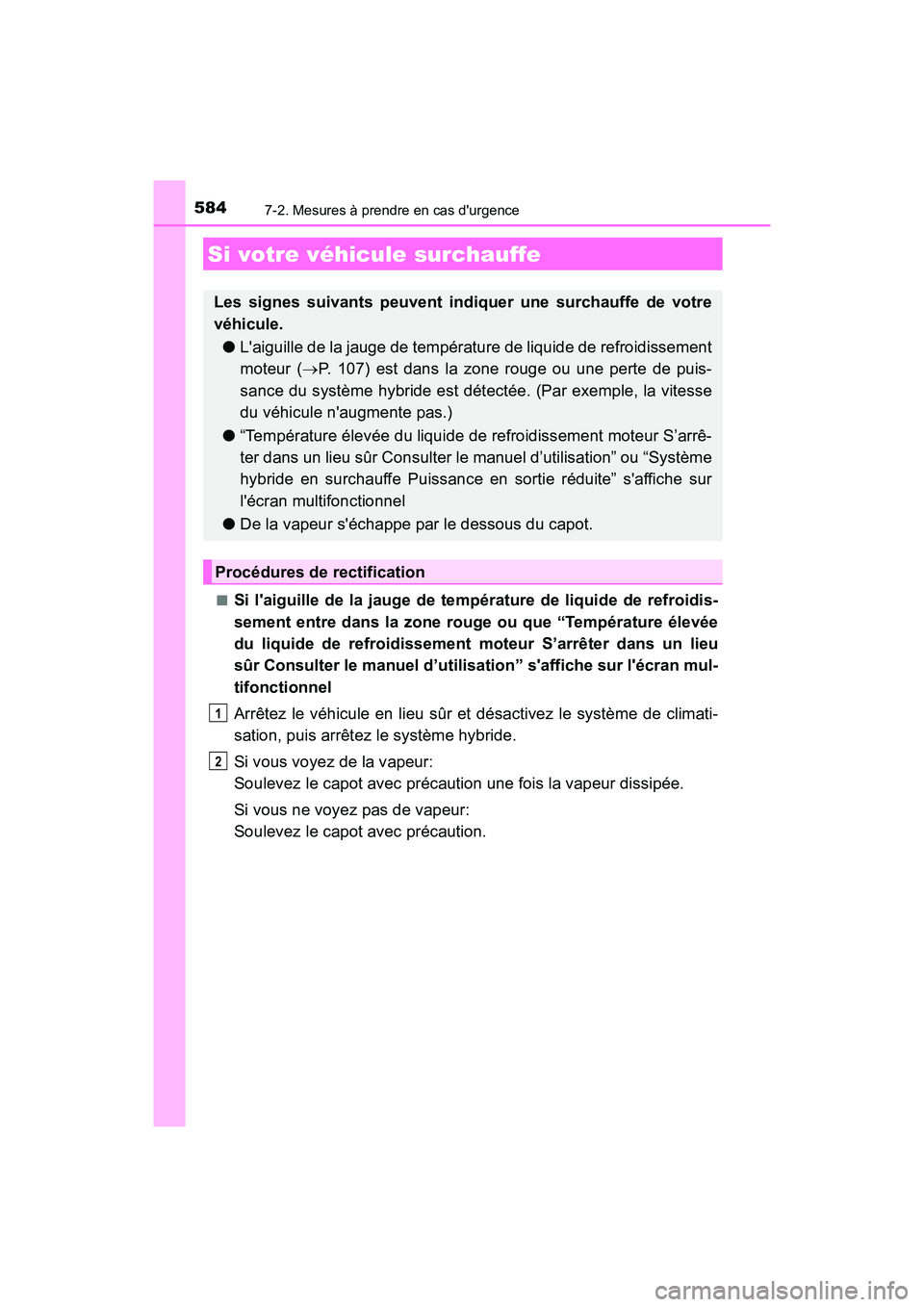

■Si l'aiguille de la jauge de température de liquide de refroidis-
sement entre dans la zone rouge ou que “Température élevée
du liquide de refroidissement moteur S’arrêter dans un lieu
sûr Consulter le manuel d’utilisation” s'affiche sur l'écran mul-
tifonctionnel
Arrêtez le véhicule en lieu sûr et désactivez le système de climati-
sation, puis arrêtez le système hybride.
Si vous voyez de la vapeur:
Soulevez le capot avec précaution une fois la vapeur dissipée.
Si vous ne voyez pas de vapeur:
Soulevez le capot avec précaution.
Si votre véhicule surchauffe
Les signes suivants peuvent indiquer une surchauffe de votre
véhicule.
● L'aiguille de la jauge de température de liquide de refroidissement
moteur ( P. 107) est dans la zone rouge ou une perte de puis-
sance du système hybride est détectée. (Par exemple, la vitesse
du véhicule n'augmente pas.)
● “Température élevée du liquide de refroidissement moteur S’arrê-
ter dans un lieu sûr Consulter le manuel d’utilisation” ou “Système
hybride en surchauffe Puissance en sortie réduite” s'affiche sur
l'écran multifonctionnel
● De la vapeur s'échappe par le dessous du capot.
Procédures de rectification
1
2

5857-2. Mesures à prendre en cas d'urgence
7
En cas de problème
CAMRY_HV_D (OM06123D)
Une fois la température du sys-
tème hybride suffisamment
abaissée, contrôlez les durites
et le faisceau de radiateur
(radiateur) pour vérifier
l'absence de fuites.
Radiateur
Ventilateur de refroidisse-
ment
Si une grande quantité de liquide de refroidissement fuit, contactez immé-
diatement votre concessionnaire Toyota.
Le niveau du liquide de refroi-
dissement est correct lorsqu'il
se trouve entre les repères “F”
et “L” du réservoir.
Réservoir
Repère “F”
Repère “L”
Bouchon du radiateur
Ajoutez au besoin du liquide de
refroidissement.
Si vous ne disposez pas de liquide
de refroidissement, vous pouvez
utiliser de l'eau comme mesure
d'urgence.
3
1
2
4
1
2
3
4
5

5867-2. Mesures à prendre en cas d'urgence
CAMRY_HV_D (OM06123D)
Démarrez le système hybride et allumez le système de climatisa-
tion pour vérifier que le ventilateur de refroidissement de radiateur
fonctionne et pour rechercher des fuites de liquide de refroidisse-
ment dans le radiateur ou les tuyaux.
Le ventilateur fonctionne lorsque le système de climatisation est activé
immédiatement après le démarrage à froid. Confirmez que le ventilateur
est en marche en vérifiant le son du ventilateur et le débit d'air. S'il vous
est difficile de vérifier ceci, mettez le système de climatisation sur marche
et arrêt de manière répétée. (Le ventilateur peut ne pas fonctionner à des
températures en dessous de zéro.)
Si le ventilateur ne fonctionne pas:
Arrêtez le système hybride immédiatement et contactez votre
concessionnaire Toyota.
Si le ventilateur fonctionne:
Faites contrôler le véhicule par le concessionnaire Toyota le plus
proche.
6
7

5877-2. Mesures à prendre en cas d'urgence
7
En cas de problème
CAMRY_HV_D (OM06123D)

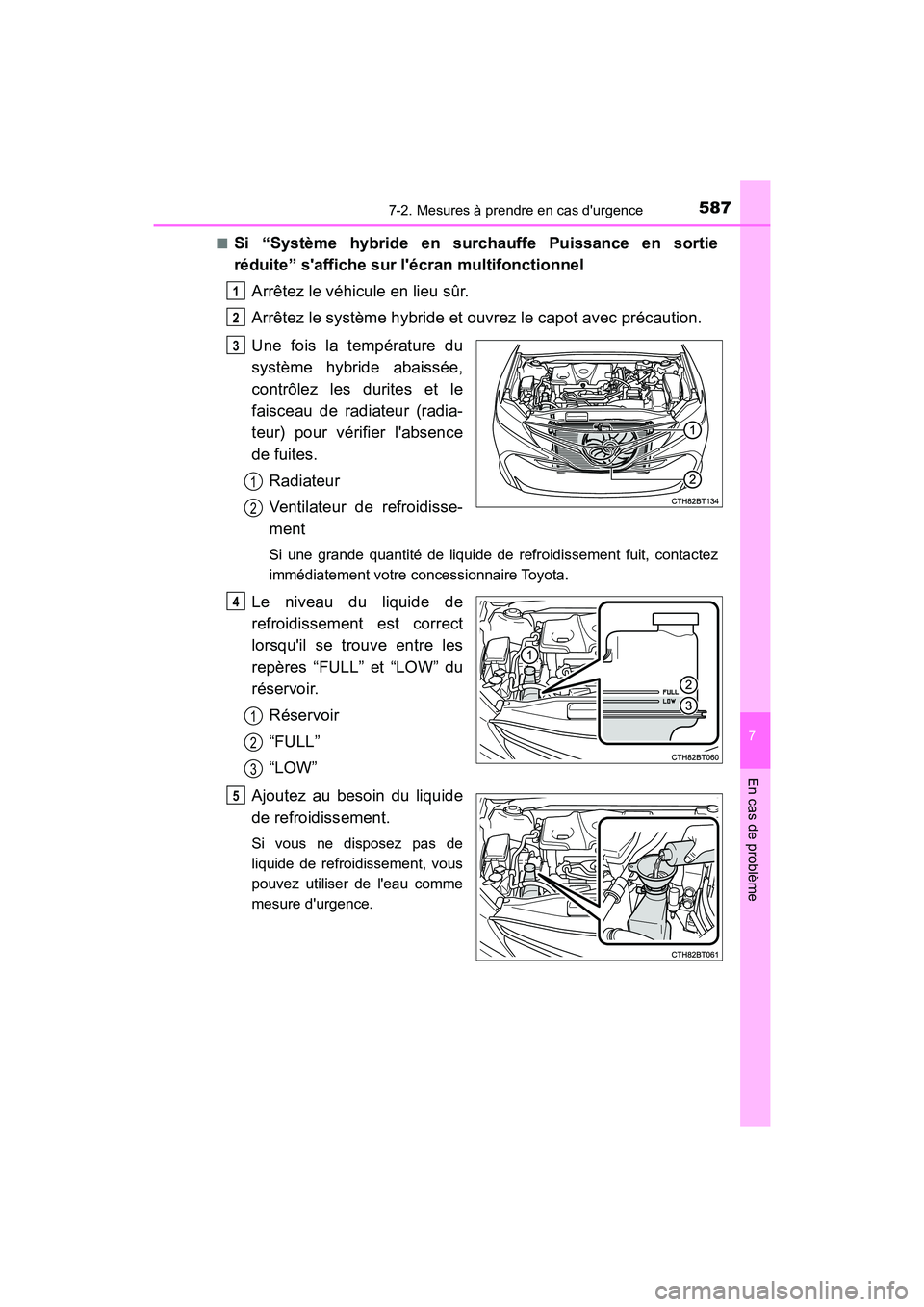

■Si “Système hybride en surchauffe Puissance en sortie
réduite” s'affiche sur l'écran multifonctionnel
Arrêtez le véhicule en lieu sûr.
Arrêtez le système hybride et ouvrez le capot avec précaution.
Une fois la température du
système hybride abaissée,
contrôlez les durites et le
faisceau de radiateur (radia-
teur) pour vérifier l'absence
de fuites.
Radiateur
Ventilateur de refroidisse-
ment
Si une grande quantité de liquide de refroidissement fuit, contactez
immédiatement votre concessionnaire Toyota.
Le niveau du liquide de
refroidissement est correct
lorsqu'il se trouve entre les
repères “FULL” et “LOW” du
réservoir.
Réservoir
“FULL”
“LOW”
Ajoutez au besoin du liquide
de refroidissement.
Si vous ne disposez pas de
liquide de refroidissement, vous
pouvez utiliser de l'eau comme
mesure d'urgence.
1
2
3
1
2
4
1
2
3
5

5887-2. Mesures à prendre en cas d'urgence
CAMRY_HV_D (OM06123D)

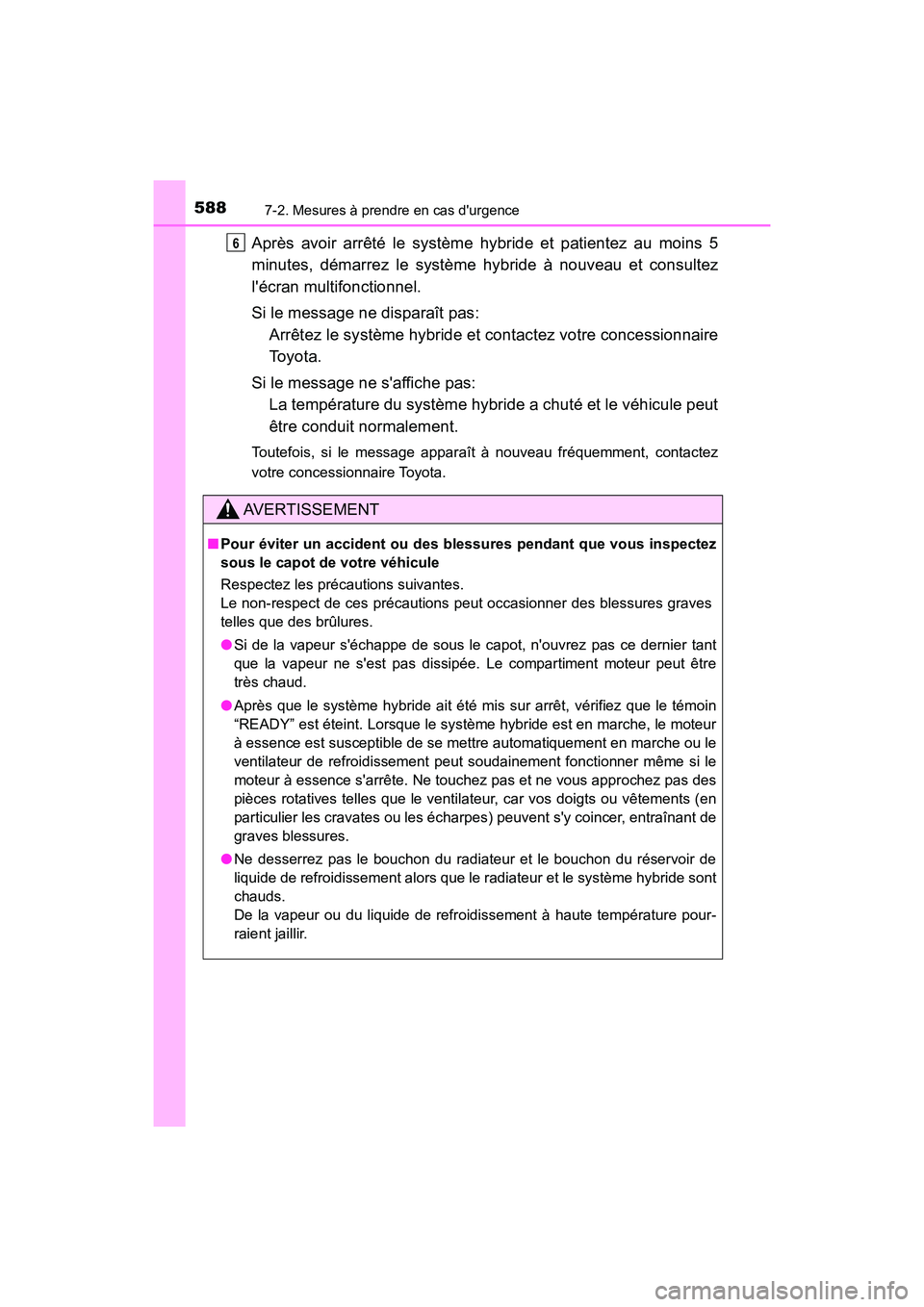

Après avoir arrêté le système hybride et patientez au moins 5
minutes, démarrez le système hybride à nouveau et consultez
l'écran multifonctionnel.
Si le message ne disparaît pas:
Arrêtez le système hybride et contactez votre concessionnaire
To y o t a .
Si le message ne s'affiche pas:
La température du système hybride a chuté et le véhicule peut
être conduit normalement.
Toutefois, si le message apparaît à nouveau fréquemment, contactez
votre concessionnaire Toyota.
AVERTISSEMENT
■ Pour éviter un accident ou des blessures pendant que vous inspectez
sous le capot de votre véhicule
Respectez les précautions suivantes.
Le non-respect de ces précautions peut occasionner des blessures graves
telles que des brûlures.
● Si de la vapeur s'échappe de sous le capot, n'ouvrez pas ce dernier tant
que la vapeur ne s'est pas dissipée. Le compartiment moteur peut être
très chaud.
● Après que le système hybride ait été mis sur arrêt, vérifiez que le témoin
“READY” est éteint. Lorsque le système hybride est en marche, le moteur
à essence est susceptible de se mettre automatiquement en marche ou le
ventilateur de refroidissement peut soudainement fonctionner même si le
moteur à essence s'arrête. Ne touchez pas et ne vous approchez pas des
pièces rotatives telles que le ventilateur, car vos doigts ou vêtements (en
particulier les cravates ou les écharpes) peuvent s'y coincer, entraînant de
graves blessures.
● Ne desserrez pas le bouchon du radiateur et le bouchon du réservoir de
liquide de refroidissement alors que le r adiateur et le système hybride sont
chauds.
De la vapeur ou du liquide de refroidissement à haute température pour-
raient jaillir.
6

5897-2. Mesures à prendre en cas d'urgence
7
En cas de problème
CAMRY_HV_D (OM06123D)

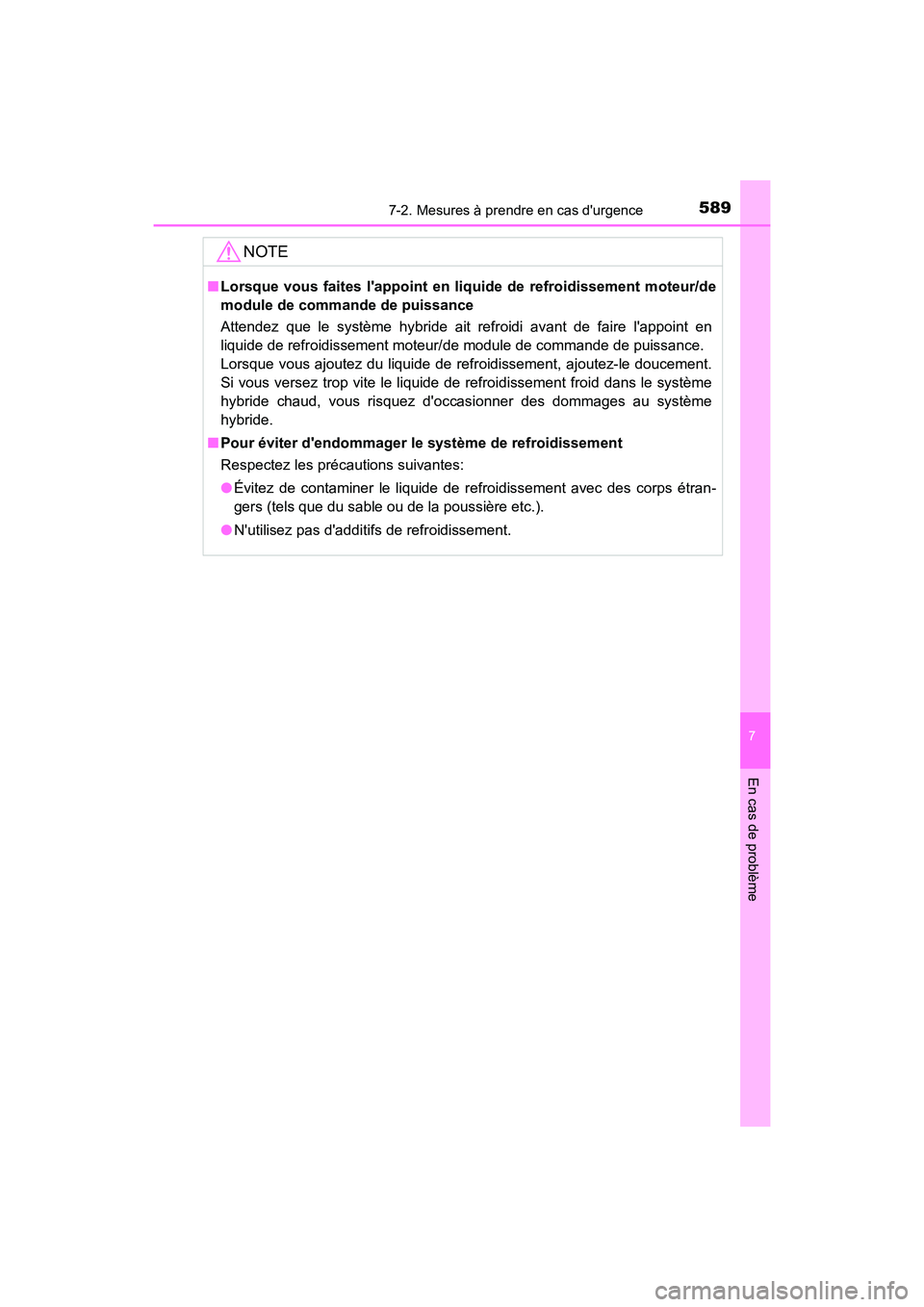

NOTE
■Lorsque vous faites l'appoint en liquide de refroidissement moteur/de
module de commande de puissance
Attendez que le système hybride ait refroidi avant de faire l'appoint en
liquide de refroidissement moteur/de module de commande de puissance.
Lorsque vous ajoutez du liquide de re froidissement, ajoutez-le doucement.
Si vous versez trop vite le liquide de refroidissement froid dans le système
hybride chaud, vous risquez d'occasionner des dommages au système
hybride.
■ Pour éviter d'endommager le système de refroidissement
Respectez les précautions suivantes:
● Évitez de contaminer le liquide de refroidissement avec des corps étran-
gers (tels que du sable ou de la poussière etc.).
● N'utilisez pas d'additifs de refroidissement.

5907-2. Mesures à prendre en cas d'urgence
CAMRY_HV_D (OM06123D)

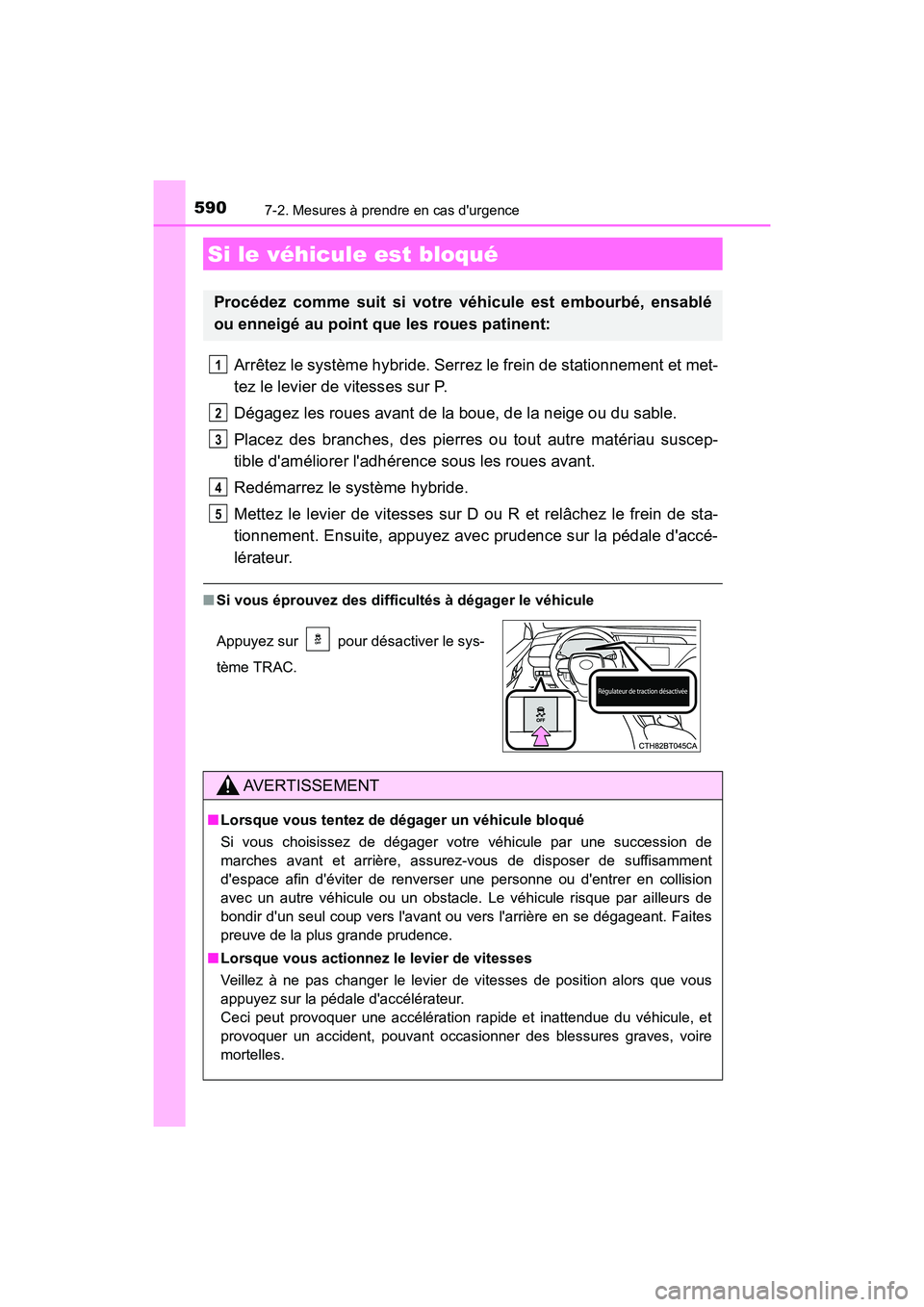

Arrêtez le système hybride. Serrez le frein de stationnement et met-
tez le levier de vitesses sur P.
Dégagez les roues avant de la boue, de la neige ou du sable.
Placez des branches, des pierres ou tout autre matériau suscep-
tible d'améliorer l'adhérence sous les roues avant.
Redémarrez le système hybride.
Mettez le levier de vitesses sur D ou R et relâchez le frein de sta-
tionnement. Ensuite, appuyez avec prudence sur la pédale d'accé-
lérateur.
■ Si vous éprouvez des difficultés à dégager le véhicule
Si le véhicule est bloqué
Procédez comme suit si votre véhicule est embourbé, ensablé
ou enneigé au point que les roues patinent:
1
2
3
4
5
Appuyez sur pour désactiver le sys-
tème TRAC.
AVERTISSEMENT
■ Lorsque vous tentez de dégager un véhicule bloqué
Si vous choisissez de dégager votre véhicule par une succession de
marches avant et arrière, assurez-vous de disposer de suffisamment
d'espace afin d'éviter de renverser une personne ou d'entrer en collision
avec un autre véhicule ou un obstacle. Le véhicule risque par ailleurs de
bondir d'un seul coup vers l'avant ou vers l'arrière en se dégageant. Faites
preuve de la plus grande prudence.
■ Lorsque vous actionnez le levier de vitesses
Veillez à ne pas changer le levier de vitesses de position alors que vous
appuyez sur la pédale d'accélérateur.
Ceci peut provoquer une accélération rapide et inattendue du véhicule, et
provoquer un accident, pouvant occasi onner des blessures graves, voire
mortelles.
