2018 TOYOTA CAMRY HYBRID Manuel du propriétaire (in French)

1432. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D (OM06123D)

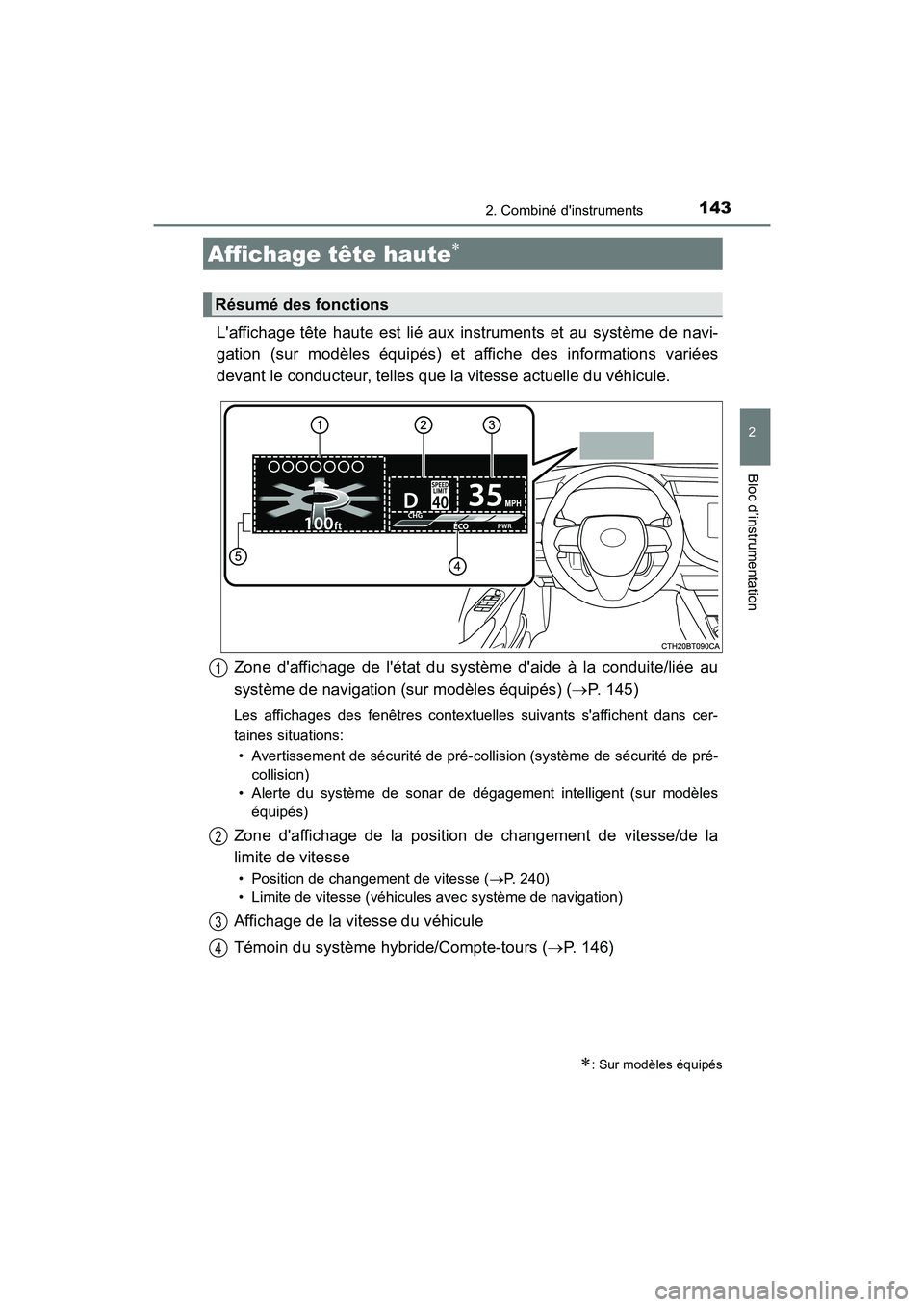

L'affichage tête haute est lié aux instruments et au système de navi-
gation (sur modèles équipés) et affiche des informations variées
devant le conducteur, telles que la vitesse actuelle du véhicule.
Zone d'affichage de l'état du système d'aide à la conduite/liée au
système de navigation (sur modèles équipés) ( P. 145)
Les affichages des fenêtres contextuelles suivants s'affichent dans cer-
taines situations:
• Avertissement de sécurité de pré-collision (système de sécurité de pré-
collision)
• Alerte du système de sonar de dégagement intelligent (sur modèles
équipés)
Zone d'affichage de la position de changement de vitesse/de la
limite de vitesse
• Position de changement de vitesse ( P. 240)
• Limite de vitesse (véhicules avec système de navigation)
Affichage de la vitesse du véhicule
Témoin du système hybride/Compte-tours ( P. 146)
Affichage tête haute
: Sur modèles équipés
Résumé des fonctions
1
2
3
4

1442. Combiné d'instruments
CAMRY_HV_D (OM06123D)

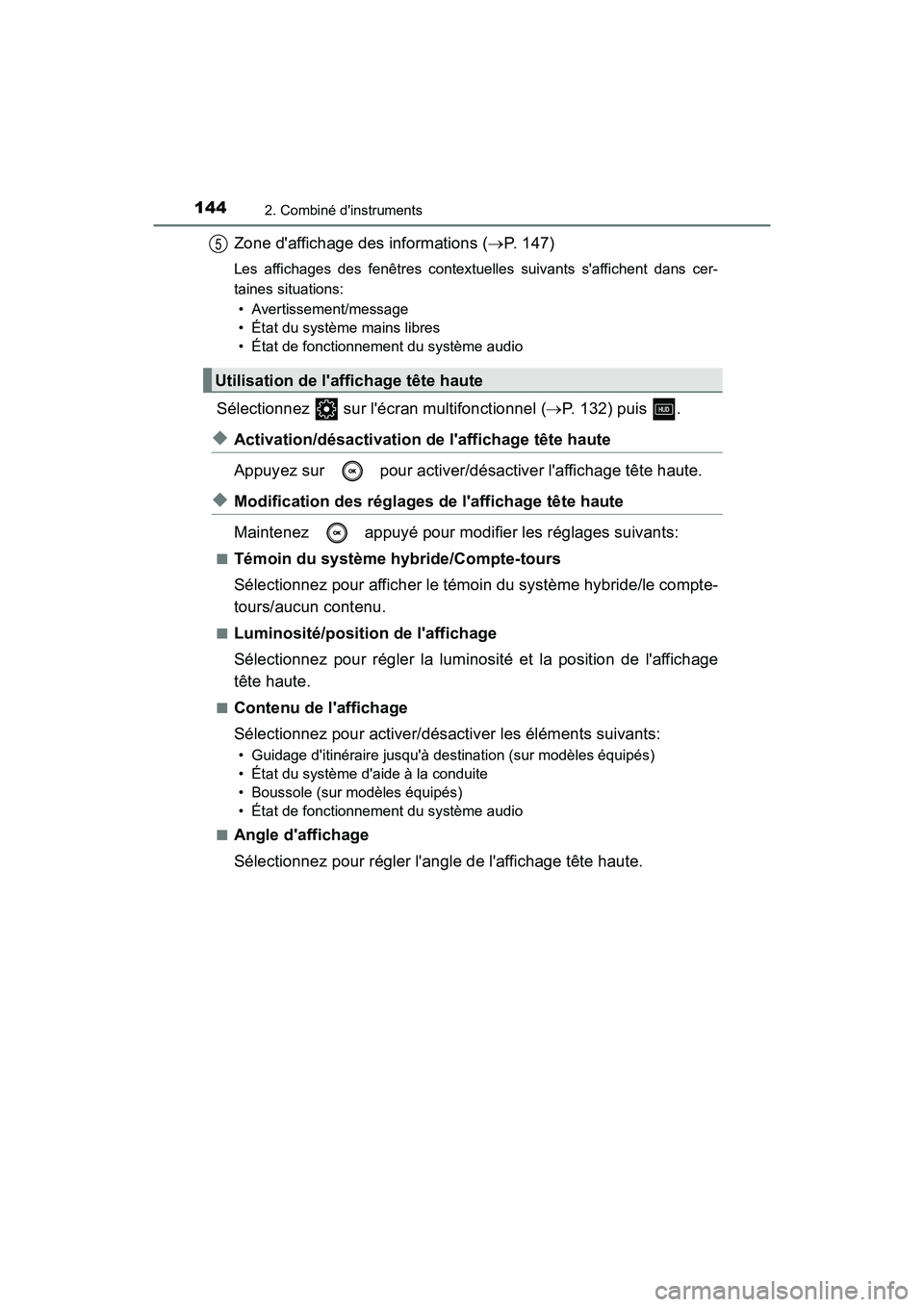

Zone d'affichage des informations (P. 147)
Les affichages des fenêtres contextuelles suivants s'affichent dans cer-
taines situations:
• Avertissement/message
• État du système mains libres
• État de fonctionnement du système audio
Sélectionnez sur l'écran multifonctionnel ( P. 132) puis .
◆Activation/désactivation de l'affichage tête haute
Appuyez sur pour activer/désactiver l'affichage tête haute.
◆Modification des réglages de l'affichage tête haute
Maintenez appuyé pour modifier les réglages suivants:
■Témoin du système hybride/Compte-tours
Sélectionnez pour afficher le témoin du système hybride/le compte-
tours/aucun contenu.
■Luminosité/position de l'affichage
Sélectionnez pour régler la luminosité et la position de l'affichage
tête haute.
■Contenu de l'affichage
Sélectionnez pour activer/désactiver les éléments suivants:
• Guidage d'itinéraire jusqu'à destination (sur modèles équipés)
• État du système d'aide à la conduite
• Boussole (sur modèles équipés)
• État de fonctionnement du système audio
■Angle d'affichage
Sélectionnez pour régler l'angle de l'affichage tête haute.
Utilisation de l'affichage tête haute
5

1452. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D (OM06123D)

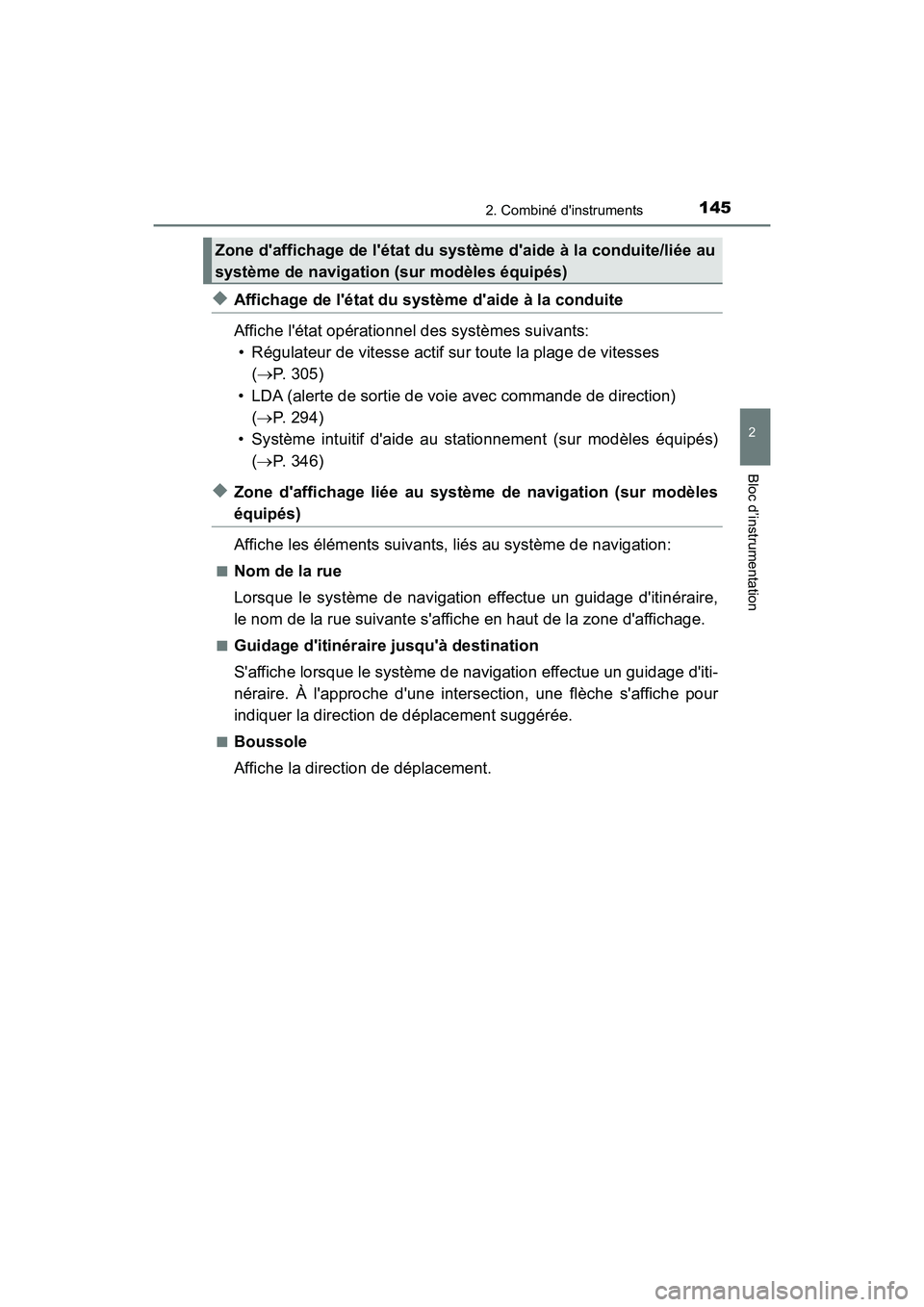

◆Affichage de l'état du système d'aide à la conduite
Affiche l'état opérationnel des systèmes suivants:
• Régulateur de vitesse actif sur toute la plage de vitesses
( P. 305)
• LDA (alerte de sortie de voie avec commande de direction)
( P. 294)
• Système intuitif d'aide au stationnement (sur modèles équipés)
( P. 346)
◆Zone d'affichage liée au système de navigation (sur modèles
équipés)
Affiche les éléments suivants, liés au système de navigation:
■Nom de la rue
Lorsque le système de navigation effectue un guidage d'itinéraire,
le nom de la rue suivante s'affiche en haut de la zone d'affichage.
■Guidage d'itinéraire jusqu'à destination
S'affiche lorsque le système de navigation effectue un guidage d'iti-
néraire. À l'approche d'une intersection, une flèche s'affiche pour
indiquer la direction de déplacement suggérée.
■Boussole
Affiche la direction de déplacement.
Zone d'affichage de l'état du système d'aide à la conduite/liée au
système de navigation (sur modèles équipés)

1462. Combiné d'instruments
CAMRY_HV_D (OM06123D)

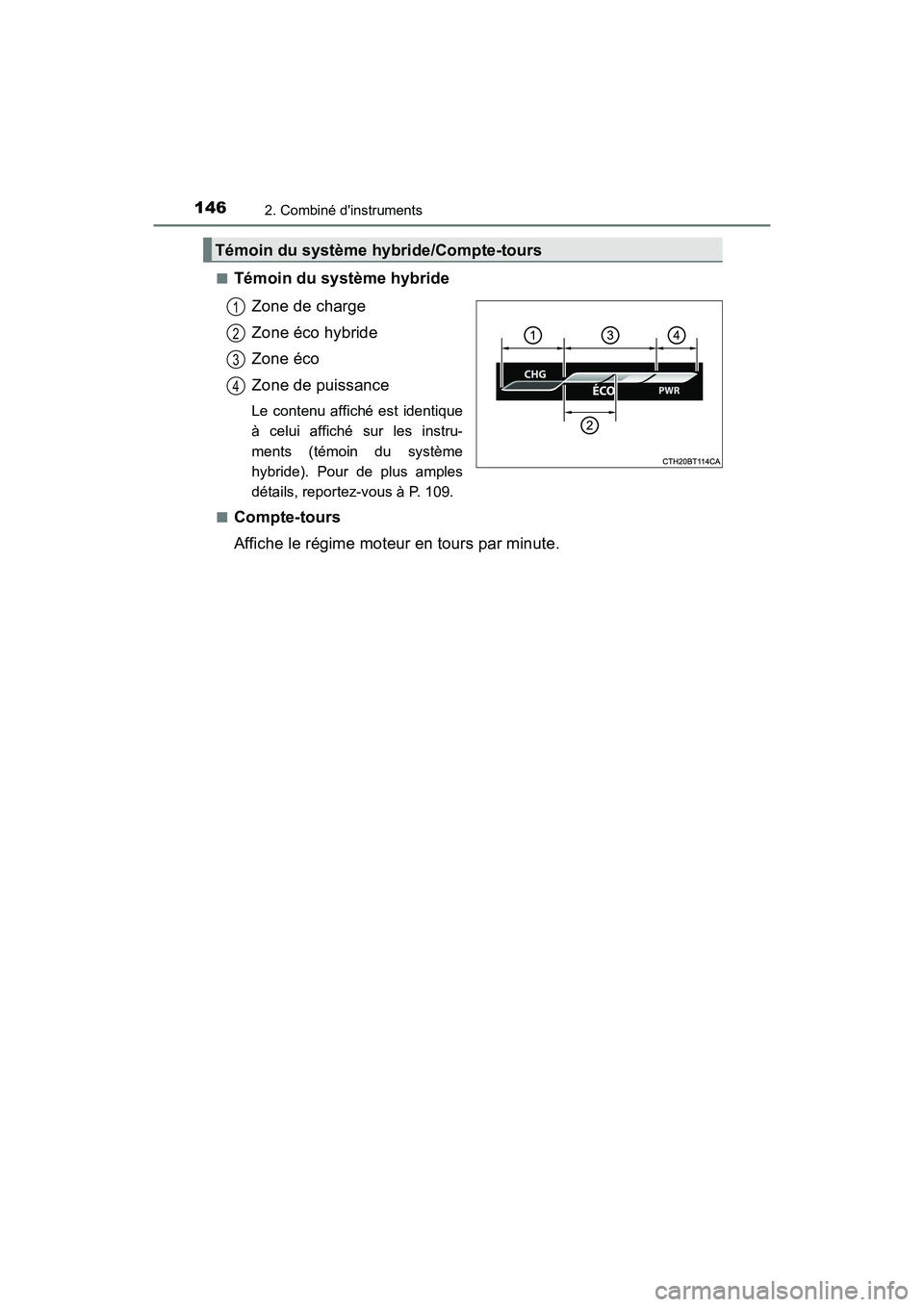

■Témoin du système hybride
Zone de charge
Zone éco hybride
Zone éco
Zone de puissance
Le contenu affiché est identique
à celui affiché sur les instru-
ments (témoin du système
hybride). Pour de plus amples
détails, reportez-vous à P. 109.
■Compte-tours
Affiche le régime moteur en tours par minute.
Témoin du système hybride/Compte-tours
1
2
3
4

1472. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D (OM06123D)

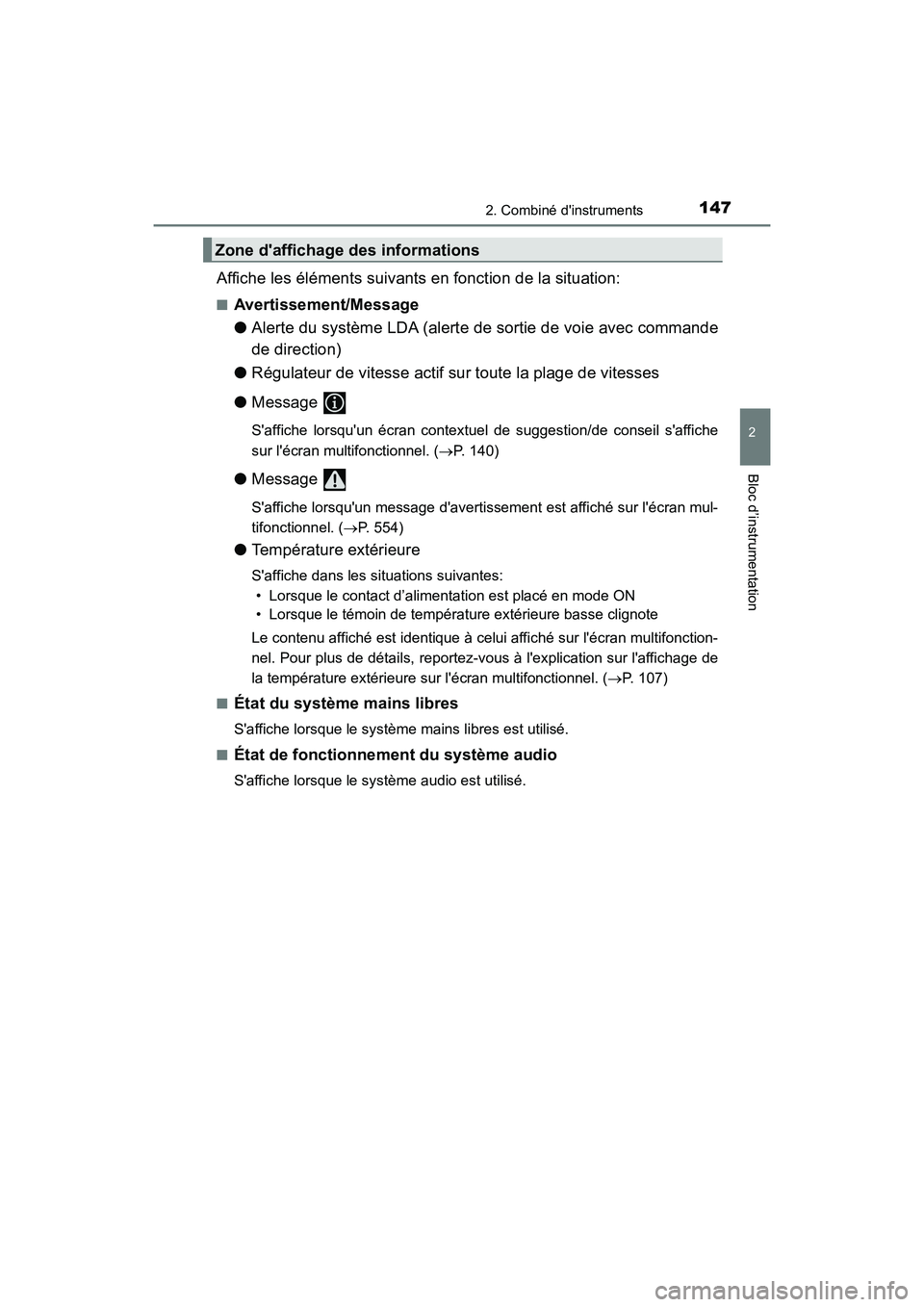

Affiche les éléments suivants en fonction de la situation:
■Avertissement/Message
● Alerte du système LDA (alerte de sortie de voie avec commande
de direction)
● Régulateur de vitesse actif sur toute la plage de vitesses
● Message
S'affiche lorsqu'un écran contextuel de suggestion/de conseil s'affiche
sur l'écran multifonctionnel. ( P. 140)
●Message
S'affiche lorsqu'un message d'avertissement est affiché sur l'écran mul-
tifonctionnel. ( P. 554)
●Température extérieure
S'affiche dans les situations suivantes:
• Lorsque le contact d’alimentation est placé en mode ON
• Lorsque le témoin de température extérieure basse clignote
Le contenu affiché est identique à celui affiché sur l'écran multifonction-
nel. Pour plus de détails, reportez-v ous à l'explication sur l'affichage de
la température extérieure sur l'écran multifonctionnel. ( P. 107)
■État du système mains libres
S'affiche lorsque le système mains libres est utilisé.
■État de fonctionnement du système audio
S'affiche lorsque le système audio est utilisé.
Zone d'affichage des informations

1482. Combiné d'instruments
CAMRY_HV_D (OM06123D)

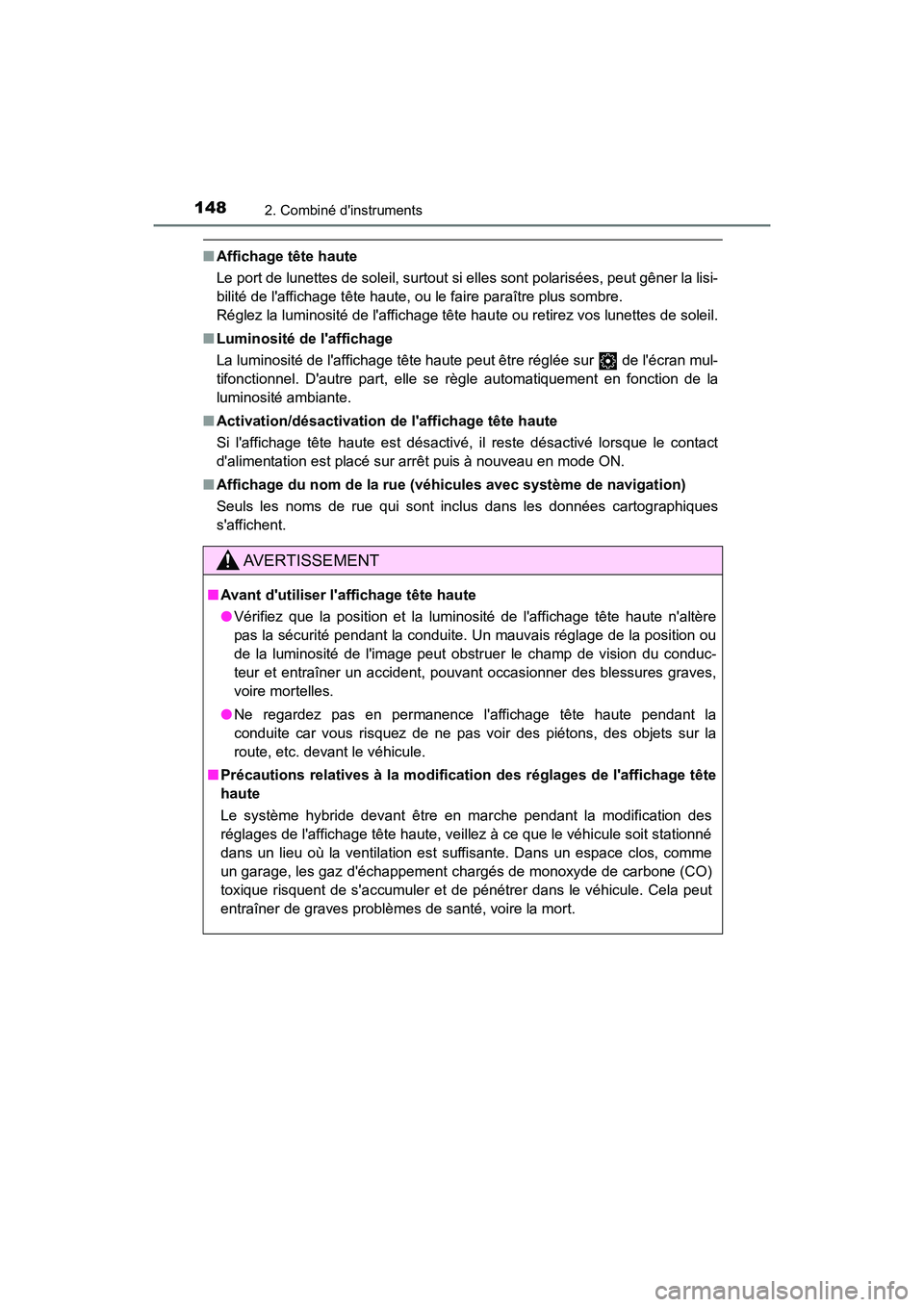

■Affichage tête haute
Le port de lunettes de soleil, surtout si elles sont polarisées, peut gêner la lisi-
bilité de l'affichage tête haute, ou le faire paraître plus sombre.
Réglez la luminosité de l'affichage tête haute ou retirez vos lunettes de soleil.
■ Luminosité de l'affichage
La luminosité de l'affichage tête haute peut être réglée sur de l'écran mul-
tifonctionnel. D'autre part, elle se règle automatiquement en fonction de la
luminosité ambiante.
■ Activation/désactivation de l'affichage tête haute
Si l'affichage tête haute est désactivé, il reste désactivé lorsque le contact
d'alimentation est placé sur arrêt puis à nouveau en mode ON.
■ Affichage du nom de la rue (véhicules avec système de navigation)
Seuls les noms de rue qui sont inclus dans les données cartographiques
s'affichent.
AVERTISSEMENT
■ Avant d'utiliser l'affichage tête haute
● Vérifiez que la position et la luminosité de l'affichage tête haute n'altère
pas la sécurité pendant la conduite. Un mauvais réglage de la position ou
de la luminosité de l'image peut obstruer le champ de vision du conduc-
teur et entraîner un accident, pouvant occasionner des blessures graves,
voire mortelles.
● Ne regardez pas en permanence l'affichage tête haute pendant la
conduite car vous risquez de ne pas voir des piétons, des objets sur la
route, etc. devant le véhicule.
■ Précautions relatives à la modification des réglages de l'affichage tête
haute
Le système hybride devant être en marche pendant la modification des
réglages de l'affichage tête haute, veillez à ce que le véhicule soit stationné
dans un lieu où la ventilation est suffisante. Dans un espace clos, comme
un garage, les gaz d'échappement chargés de monoxyde de carbone (CO)
toxique risquent de s'accumuler et de pénétrer dans le véhicule. Cela peut
entraîner de graves problèmes de santé, voire la mort.

1492. Combiné d'instruments
2
Bloc d’instrumentation
CAMRY_HV_D (OM06123D)

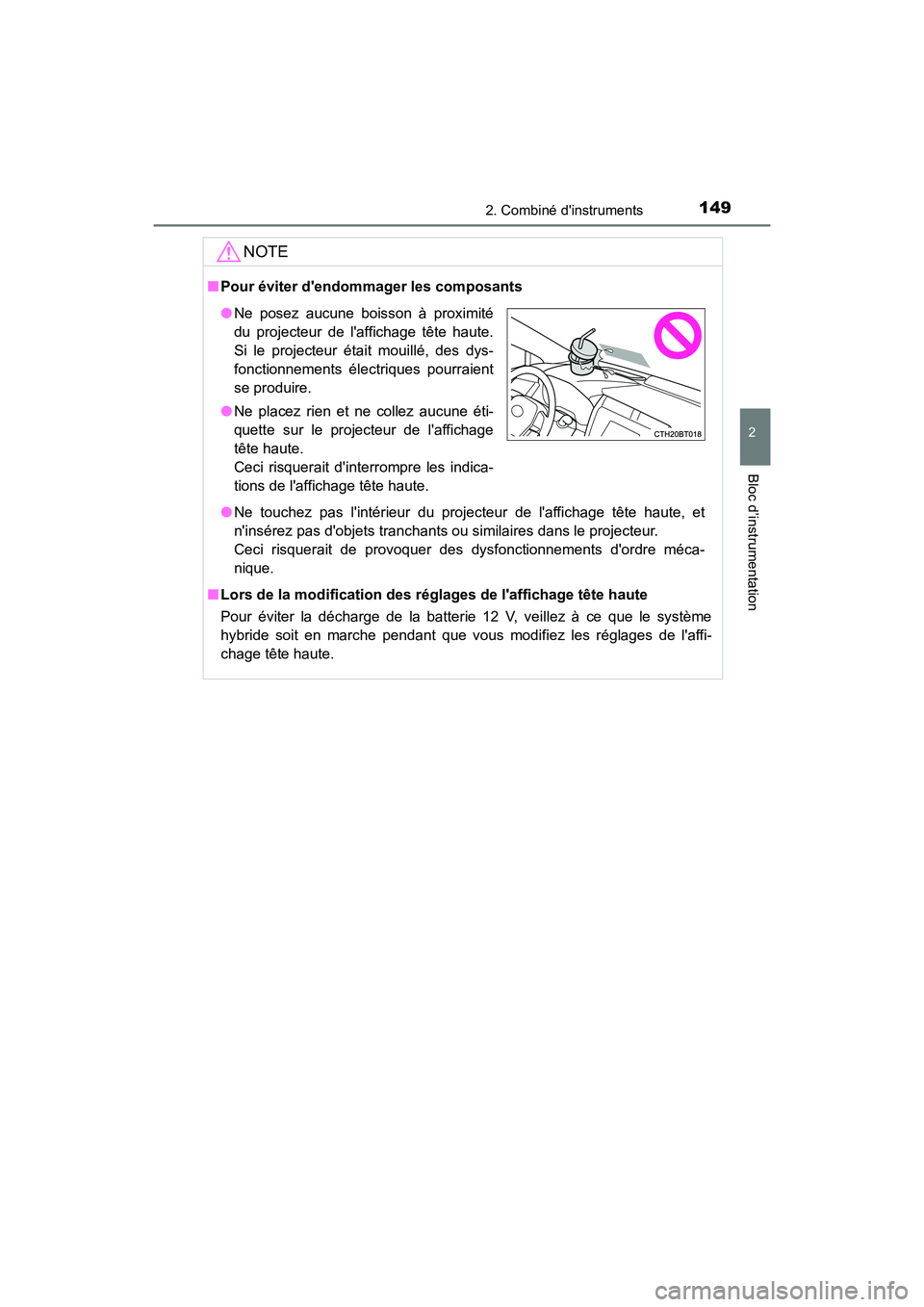

NOTE
■Pour éviter d'endommager les composants
■ Lors de la modification des réglages de l'affichage tête haute
Pour éviter la décharge de la batterie 12 V, veillez à ce que le système
hybride soit en marche pendant que vous modifiez les réglages de l'affi-
chage tête haute.
● Ne posez aucune boisson à proximité
du projecteur de l'affichage tête haute.
Si le projecteur était mouillé, des dys-
fonctionnements électriques pourraient
se produire.
● Ne placez rien et ne collez aucune éti-
quette sur le projecteur de l'affichage
tête haute.
Ceci risquerait d'interrompre les indica-
tions de l'affichage tête haute.
● Ne touchez pas l'intérieur du projecteur de l'affichage tête haute, et
n'insérez pas d'objets tranchants ou similaires dans le projecteur.
Ceci risquerait de provoquer des dysfonctionnements d'ordre méca-
nique.

1502. Combiné d'instruments
CAMRY_HV_D (OM06123D)

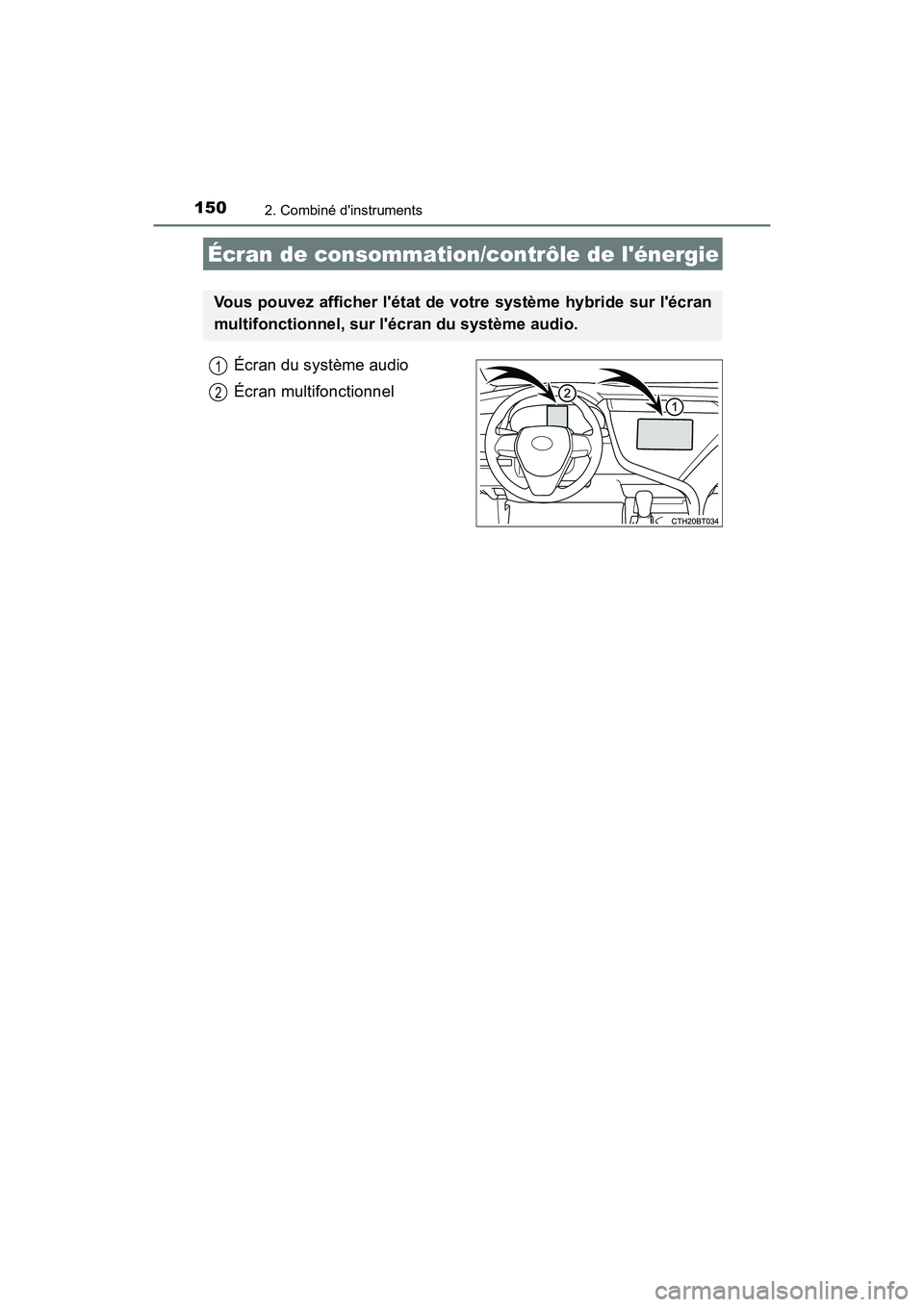

Écran du système audio
Écran multifonctionnel
Écran de consommation/contrôle de l'énergie
Vous pouvez afficher l'état de votre système hybride sur l'écran
multifonctionnel, sur l'écran du système audio.
1
2
