2018 TOYOTA CAMRY HYBRID Manuel du propriétaire (in French)

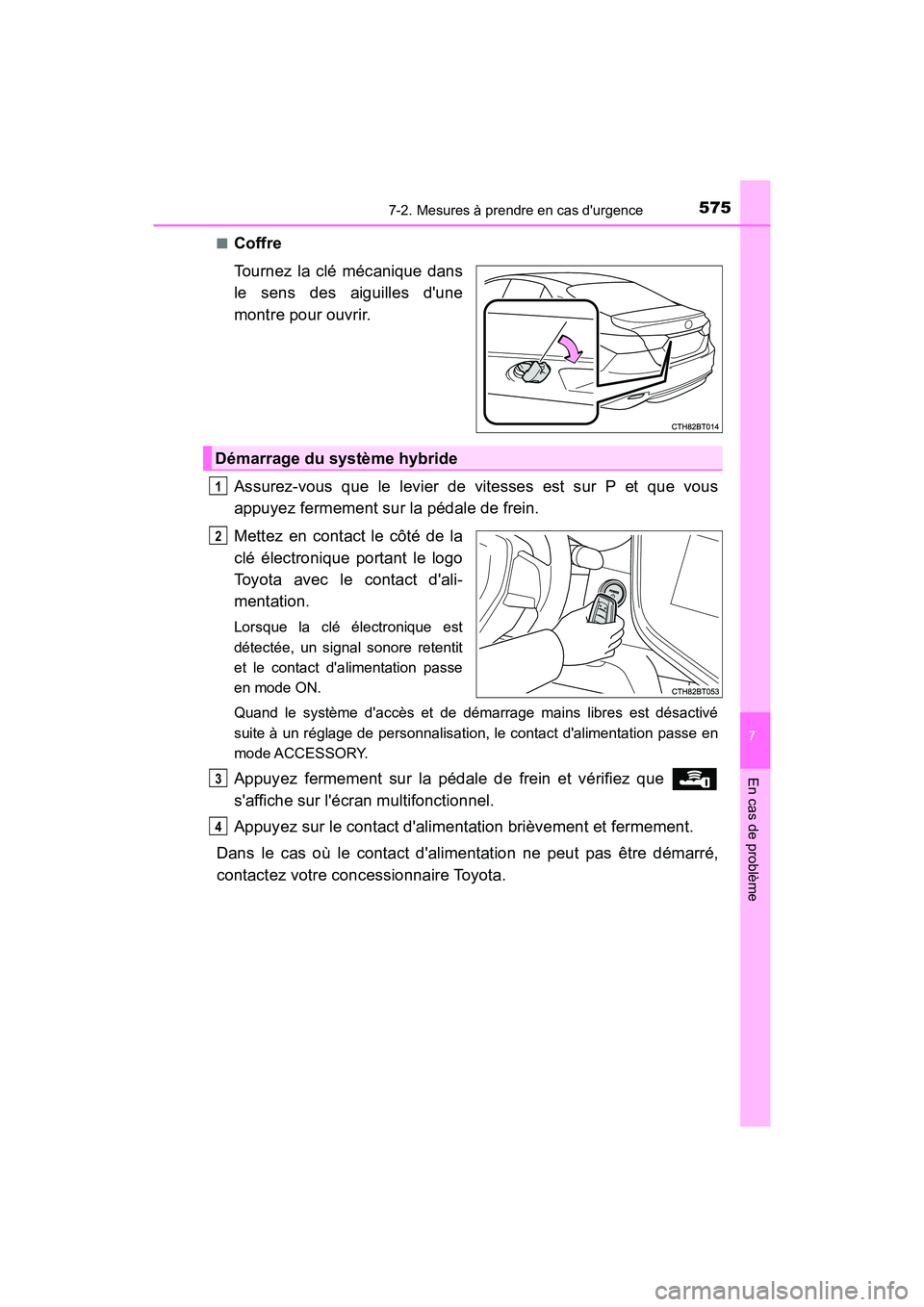

5757-2. Mesures à prendre en cas d'urgence
7
En cas de problème
CAMRY_HV_D (OM06123D)
■Coffre
Tournez la clé mécanique dans
le sens des aiguilles d'une
montre pour ouvrir.
Assurez-vous que le levier de vitesses est sur P et que vous
appuyez fermement sur la pédale de frein.
Mettez en contact le côté de la
clé électronique portant le logo
Toyota avec le contact d'ali-
mentation.
Lorsque la clé électronique est
détectée, un signal sonore retentit
et le contact d'alimentation passe
en mode ON.
Quand le système d'accès et de démarrage mains libres est désactivé
suite à un réglage de personnalisation, le contact d'alimentation passe en
mode ACCESSORY.
Appuyez fermement sur la pédale de frein et vérifiez que
s'affiche sur l'écran multifonctionnel.
Appuyez sur le contact d'alimentation brièvement et fermement.
Dans le cas où le contact d'alimentation ne peut pas être démarré,
contactez votre concessionnaire Toyota.
Démarrage du système hybride
1
2
3
4

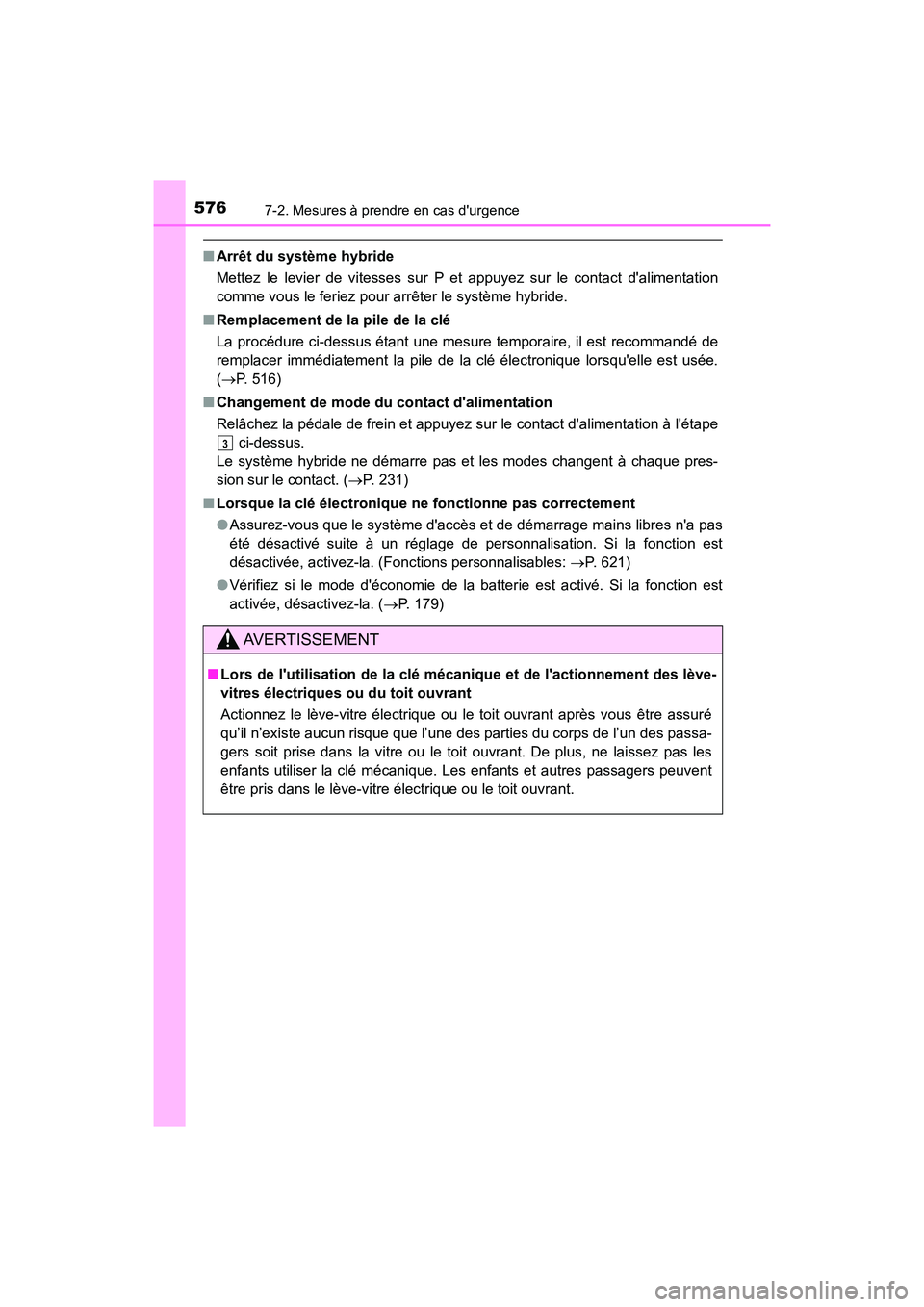

5767-2. Mesures à prendre en cas d'urgence
CAMRY_HV_D (OM06123D)
■Arrêt du système hybride
Mettez le levier de vitesses sur P et appuyez sur le contact d'alimentation
comme vous le feriez pour arrêter le système hybride.
■ Remplacement de la pile de la clé
La procédure ci-dessus étant une mesure temporaire, il est recommandé de
remplacer immédiatement la pile de la clé électronique lorsqu'elle est usée.
( P. 516)
■ Changement de mode du contact d'alimentation
Relâchez la pédale de frein et appuyez sur le contact d'alimentation à l'étape
ci-dessus.
Le système hybride ne démarre pas et les modes changent à chaque pres-
sion sur le contact. ( P. 231)
■ Lorsque la clé électronique ne fonctionne pas correctement
● Assurez-vous que le système d'accès et de démarrage mains libres n'a pas
été désactivé suite à un réglage de personnalisation. Si la fonction est
désactivée, activez-la. (Fonctions personnalisables: P. 621)
● Vérifiez si le mode d'économie de la batterie est activé. Si la fonction est
activée, désactivez-la. ( P. 179)
AVERTISSEMENT
■Lors de l'utilisation de la clé mécanique et de l'actionnement des lève-
vitres électriques ou du toit ouvrant
Actionnez le lève-vitre électrique ou le toit ouvrant après vous être assuré
qu’il n’existe aucun risque que l’une des parties du corps de l’un des passa-
gers soit prise dans la vitre ou le toit ouvrant. De plus, ne laissez pas les
enfants utiliser la clé mécanique. Les enfants et autres passagers peuvent
être pris dans le lève-vitre électrique ou le toit ouvrant.
3

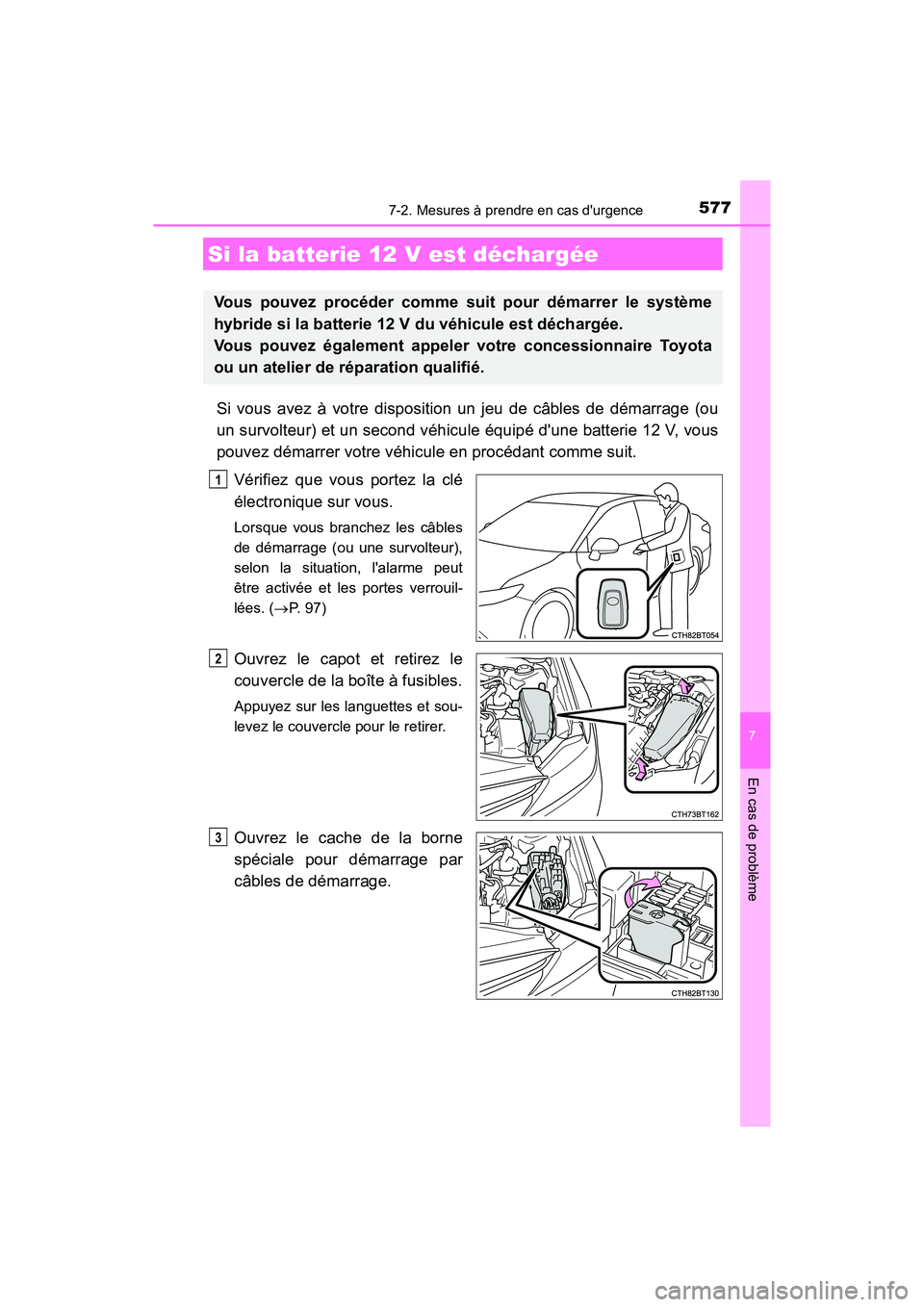

5777-2. Mesures à prendre en cas d'urgence
7
En cas de problème
CAMRY_HV_D (OM06123D)
Si vous avez à votre disposition un jeu de câbles de démarrage (ou
un survolteur) et un second véhicule équipé d'une batterie 12 V, vous
pouvez démarrer votre véhicule en procédant comme suit.
Vérifiez que vous portez la clé
électronique sur vous.
Lorsque vous branchez les câbles
de démarrage (ou une survolteur),
selon la situation, l'alarme peut
être activée et les portes verrouil-
lées. ( P. 9 7 )
Ouvrez le capot et retirez le
couvercle de la boîte à fusibles.
Appuyez sur les languettes et sou-
levez le couvercle pour le retirer.
Ouvrez le cache de la borne
spéciale pour démarrage par
câbles de démarrage.
Si la batterie 12 V est déchargée
Vous pouvez procéder comme suit pour démarrer le système
hybride si la batterie 12 V du véhicule est déchargée.
Vous pouvez également appeler votre concessionnaire Toyota
ou un atelier de réparation qualifié.
1
2
3

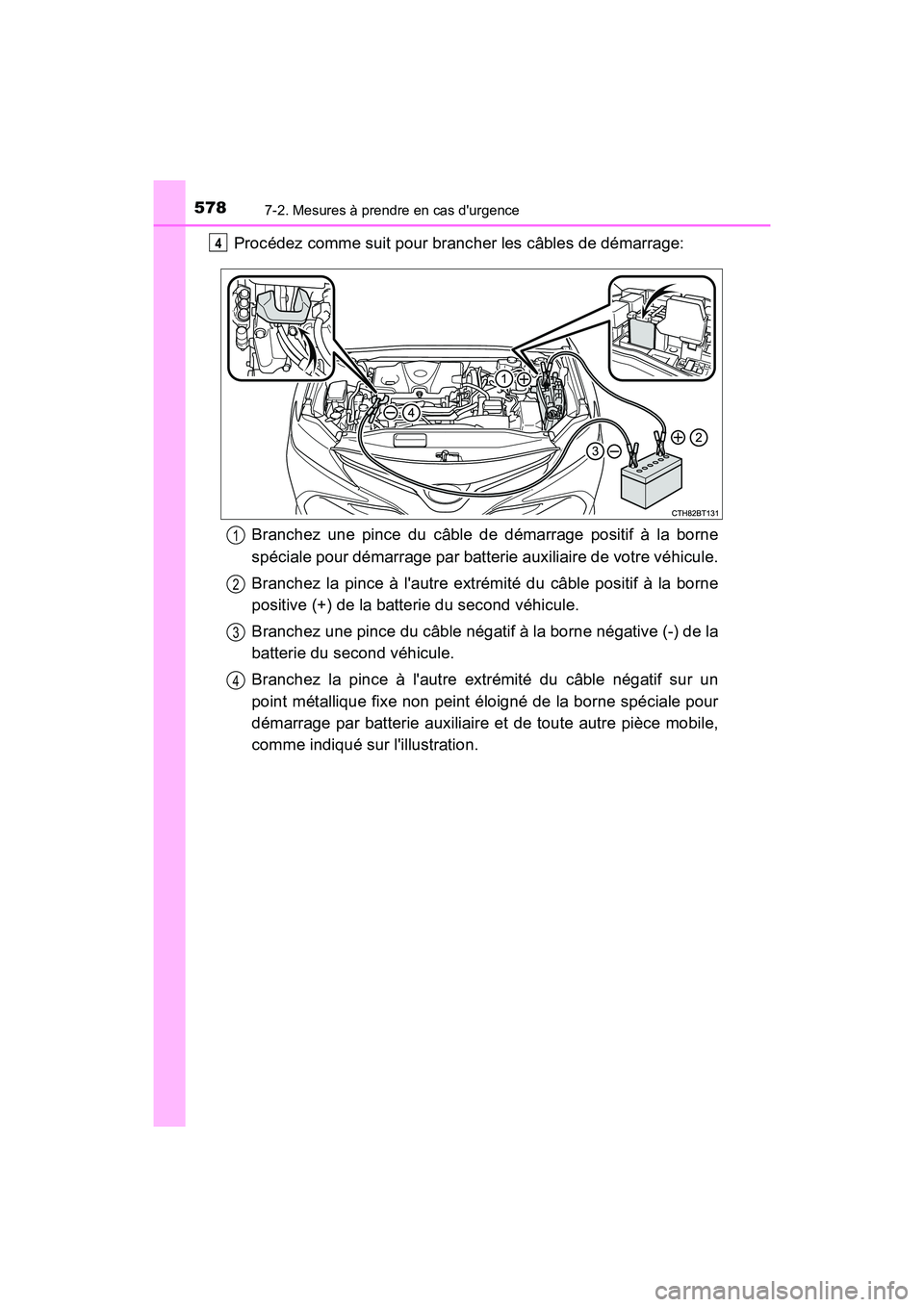

5787-2. Mesures à prendre en cas d'urgence
CAMRY_HV_D (OM06123D)
Procédez comme suit pour brancher les câbles de démarrage:
Branchez une pince du câble de démarrage positif à la borne
spéciale pour démarrage par batterie auxiliaire de votre véhicule.
Branchez la pince à l'autre extrémité du câble positif à la borne
positive (+) de la batterie du second véhicule.
Branchez une pince du câble négatif à la borne négative (-) de la
batterie du second véhicule.
Branchez la pince à l'autre extrémité du câble négatif sur un
point métallique fixe non peint éloigné de la borne spéciale pour
démarrage par batterie auxiliaire et de toute autre pièce mobile,
comme indiqué sur l'illustration.
4
1
2
3
4

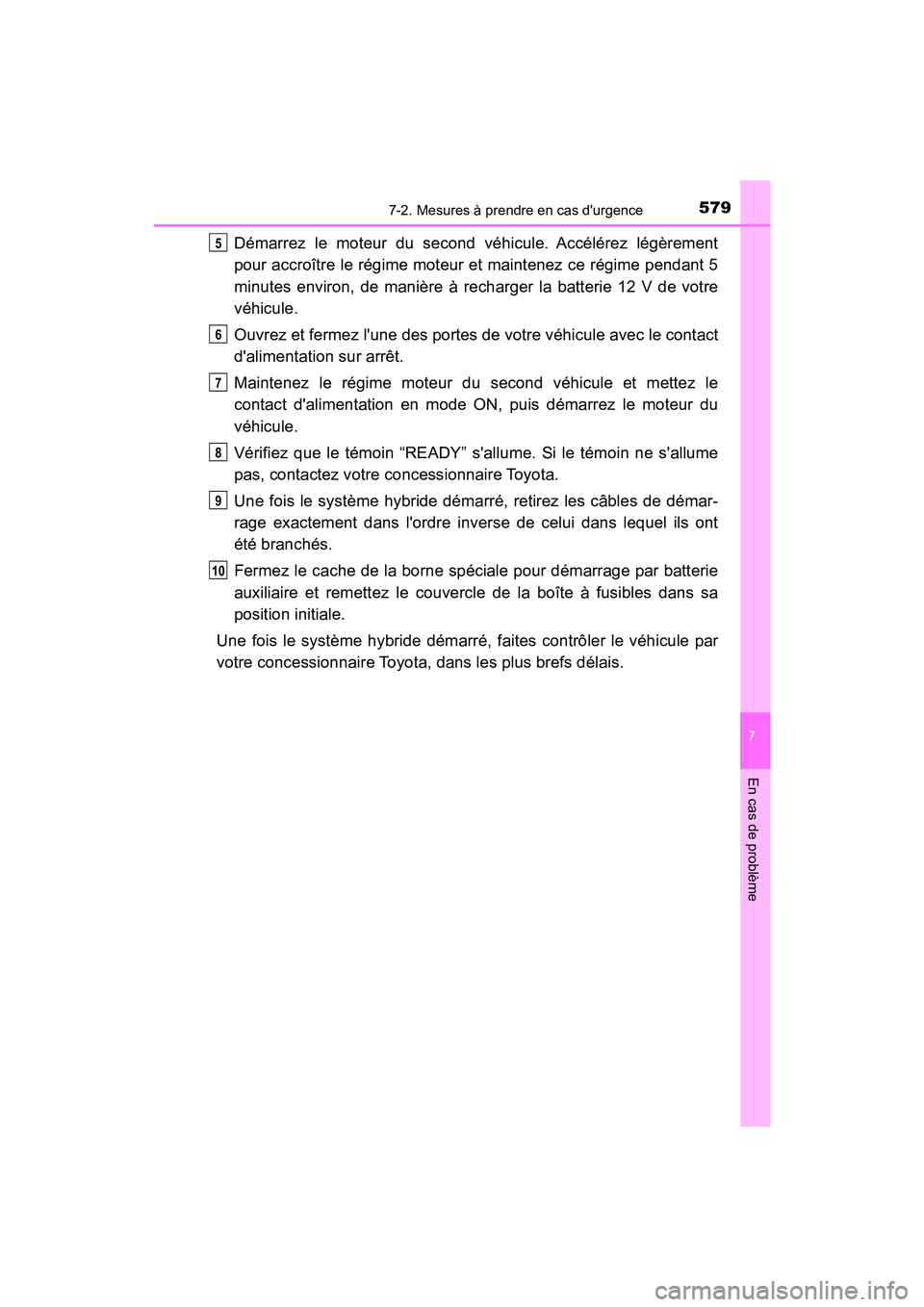

5797-2. Mesures à prendre en cas d'urgence
7
En cas de problème
CAMRY_HV_D (OM06123D)
Démarrez le moteur du second véhicule. Accélérez légèrement
pour accroître le régime moteur et maintenez ce régime pendant 5
minutes environ, de manière à recharger la batterie 12 V de votre
véhicule.
Ouvrez et fermez l'une des portes de votre véhicule avec le contact
d'alimentation sur arrêt.
Maintenez le régime moteur du second véhicule et mettez le
contact d'alimentation en mode ON, puis démarrez le moteur du
véhicule.
Vérifiez que le témoin “READY” s'allume. Si le témoin ne s'allume
pas, contactez votre concessionnaire Toyota.
Une fois le système hybride démarré, retirez les câbles de démar-
rage exactement dans l'ordre inverse de celui dans lequel ils ont
été branchés.
Fermez le cache de la borne spéciale pour démarrage par batterie
auxiliaire et remettez le couvercle de la boîte à fusibles dans sa
position initiale.
Une fois le système hybride démarré, faites contrôler le véhicule par
votre concessionnaire Toyota, dans les plus brefs délais.
5
6
7
8
9
10

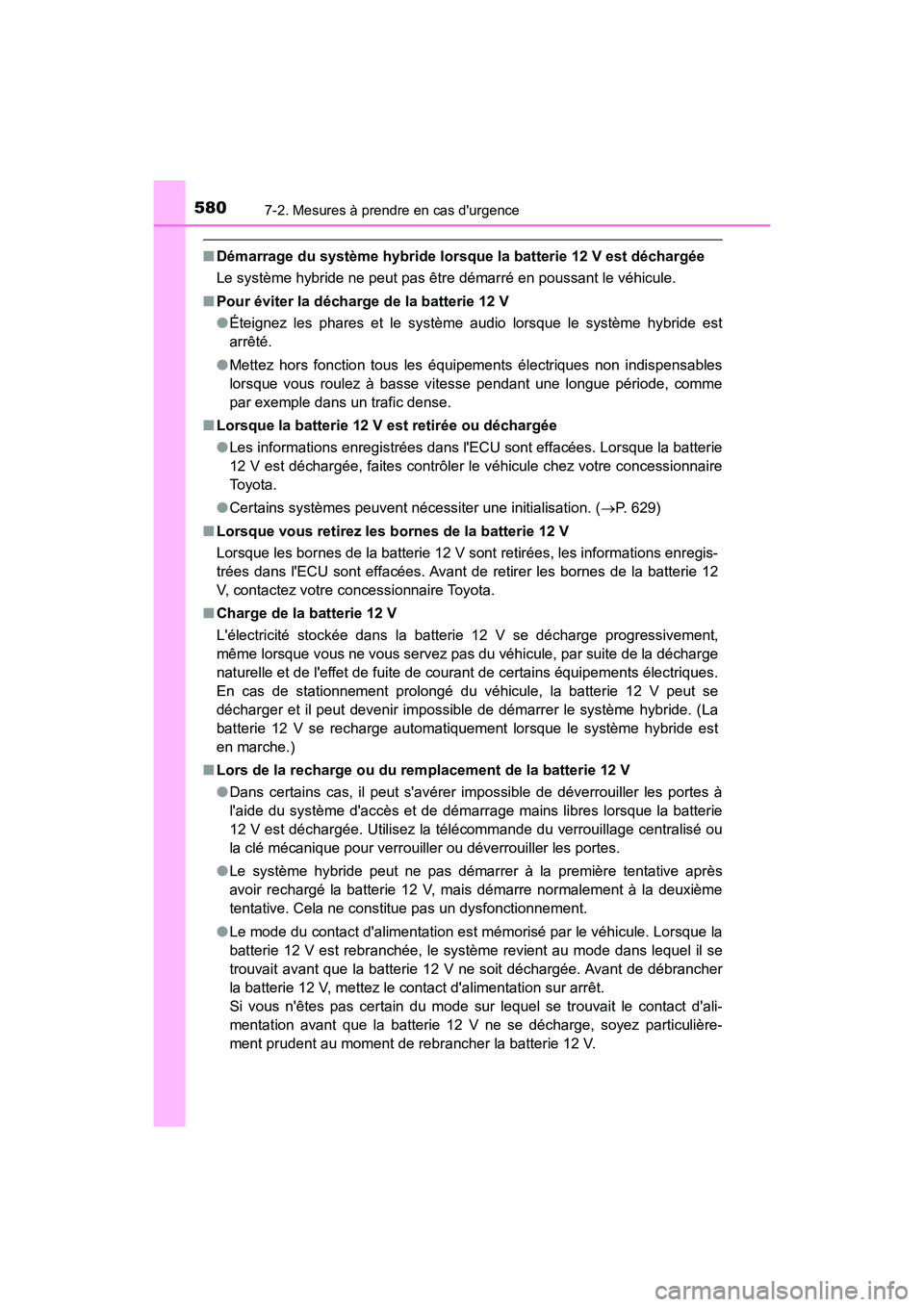

5807-2. Mesures à prendre en cas d'urgence
CAMRY_HV_D (OM06123D)
■Démarrage du système hybride lorsque la batterie 12 V est déchargée
Le système hybride ne peut pas être démarré en poussant le véhicule.
■ Pour éviter la décharge de la batterie 12 V
● Éteignez les phares et le système audio lorsque le système hybride est
arrêté.
● Mettez hors fonction tous les équipements électriques non indispensables
lorsque vous roulez à basse vitesse pendant une longue période, comme
par exemple dans un trafic dense.
■ Lorsque la batterie 12 V est retirée ou déchargée
● Les informations enregistrées dans l'ECU sont effacées. Lorsque la batterie
12 V est déchargée, faites contrôler le véhicule chez votre concessionnaire
To y o t a .
● Certains systèmes peuvent nécessiter une initialisation. (P. 629)
■ Lorsque vous retirez les bornes de la batterie 12 V
Lorsque les bornes de la batterie 12 V s ont retirées, les informations enregis-
trées dans l'ECU sont effacées. Avant de retirer les bornes de la batterie 12
V, contactez votre concessionnaire Toyota.
■ Charge de la batterie 12 V
L'électricité stockée dans la batterie 12 V se décharge progressivement,
même lorsque vous ne vous servez pas du véhicule, par suite de la décharge
naturelle et de l'effet de fuite de courant de certains équipements électriques.
En cas de stationnement prolongé du véhicule, la batterie 12 V peut se
décharger et il peut devenir impossible de démarrer le système hybride. (La
batterie 12 V se recharge automatiquement lorsque le système hybride est
en marche.)
■ Lors de la recharge ou du remplacement de la batterie 12 V
● Dans certains cas, il peut s'avérer impossible de déverrouiller les portes à
l'aide du système d'accès et de démarrage mains libres lorsque la batterie
12 V est déchargée. Utilisez la télécommande du verrouillage centralisé ou
la clé mécanique pour verrouiller ou déverrouiller les portes.
● Le système hybride peut ne pas démarrer à la première tentative après
avoir rechargé la batterie 12 V, mais démarre normalement à la deuxième
tentative. Cela ne constitue pas un dysfonctionnement.
● Le mode du contact d'alimentation est mémorisé par le véhicule. Lorsque la
batterie 12 V est rebranchée, le système revient au mode dans lequel il se
trouvait avant que la batterie 12 V ne soit déchargée. Avant de débrancher
la batterie 12 V, mettez le contact d'alimentation sur arrêt.
Si vous n'êtes pas certain du mode sur lequel se trouvait le contact d'ali-
mentation avant que la batterie 12 V ne se décharge, soyez particulière-
ment prudent au moment de rebrancher la batterie 12 V.

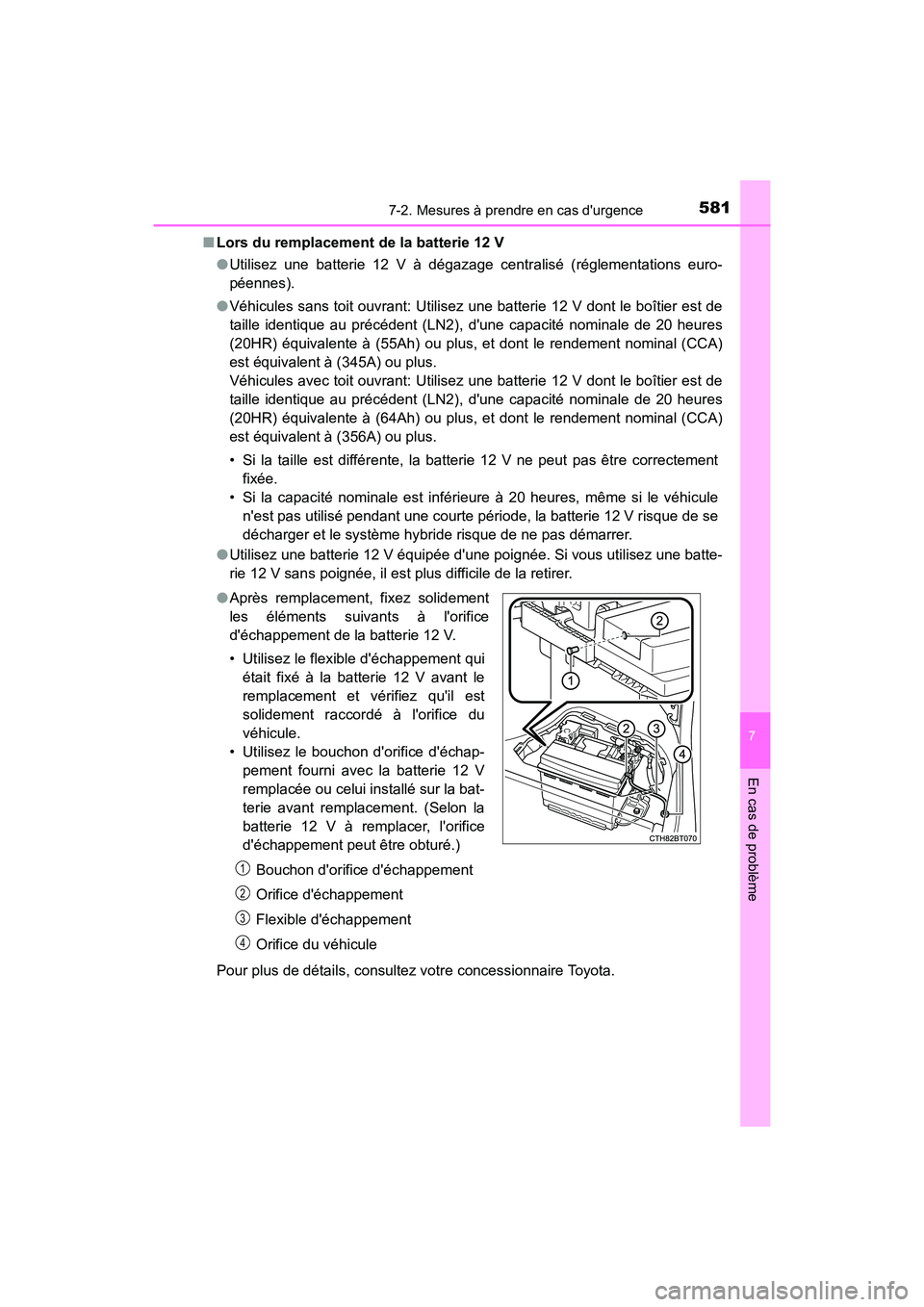

5817-2. Mesures à prendre en cas d'urgence
7
En cas de problème
CAMRY_HV_D (OM06123D)
■ Lors du remplacement de la batterie 12 V
● Utilisez une batterie 12 V à dégazage centralisé (réglementations euro-
péennes).
● Véhicules sans toit ouvrant: Utilisez une batterie 12 V dont le boîtier est de
taille identique au précédent (LN2), d'une capacité nominale de 20 heures
(20HR) équivalente à (55Ah) ou plus, et dont le rendement nominal (CCA)
est équivalent à (345A) ou plus.
Véhicules avec toit ouvrant: Utilisez une batterie 12 V dont le boîtier est de
taille identique au précédent (LN2), d'une capacité nominale de 20 heures
(20HR) équivalente à (64Ah) ou plus, et dont le rendement nominal (CCA)
est équivalent à (356A) ou plus.
• Si la taille est différente, la batterie 12 V ne peut pas être correctement
fixée.
• Si la capacité nominale est inférieure à 20 heures, même si le véhicule
n'est pas utilisé pendant une courte période, la batterie 12 V risque de se
décharger et le système hybride risque de ne pas démarrer.
● Utilisez une batterie 12 V équipée d'une poignée. Si vous utilisez une batte-
rie 12 V sans poignée, il est plus difficile de la retirer.
Pour plus de détails, consultez votre concessionnaire Toyota.
● Après remplacement, fixez solidement
les éléments suivants à l'orifice
d'échappement de la batterie 12 V.
• Utilisez le flexible d'échappement qui
était fixé à la batterie 12 V avant le
remplacement et vérifiez qu'il est
solidement raccordé à l'orifice du
véhicule.
• Utilisez le bouchon d'orifice d'échap-
pement fourni avec la batterie 12 V
remplacée ou celui installé sur la bat-
terie avant remplacement. (Selon la
batterie 12 V à remplacer, l'orifice
d'échappement peut être obturé.)
Bouchon d'orifice d'échappement
Orifice d'échappement
Flexible d'échappement
Orifice du véhicule
1
2
3
4

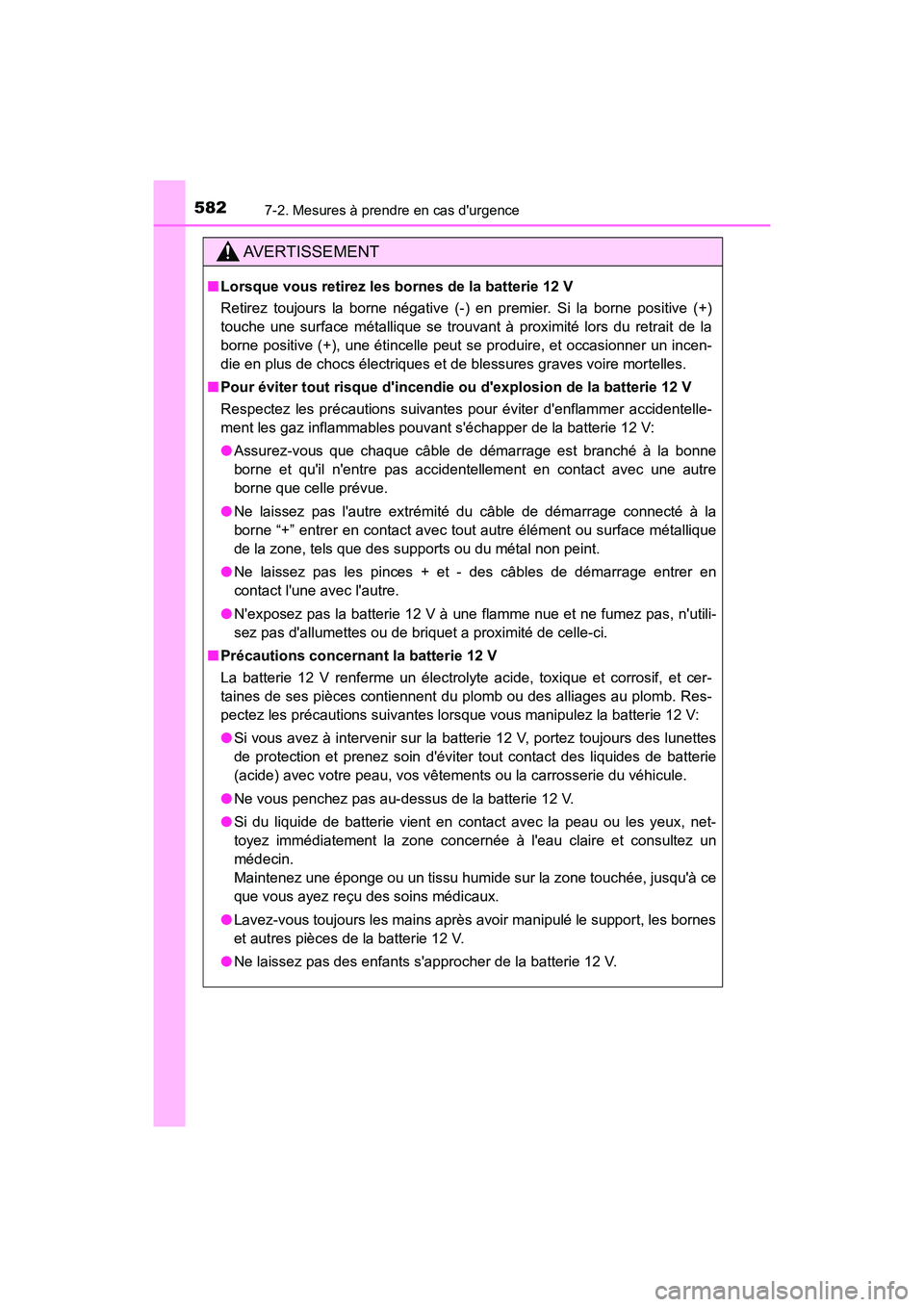

5827-2. Mesures à prendre en cas d'urgence
CAMRY_HV_D (OM06123D)
AVERTISSEMENT
■Lorsque vous retirez les bornes de la batterie 12 V
Retirez toujours la borne négative (-) en premier. Si la borne positive (+)
touche une surface métallique se trouvant à proximité lors du retrait de la
borne positive (+), une étincelle peut se produire, et occasionner un incen-
die en plus de chocs électriques et de blessures graves voire mortelles.
■ Pour éviter tout risque d'incendie ou d'explosion de la batterie 12 V
Respectez les précautions suivantes pour éviter d'enflammer accidentelle-
ment les gaz inflammables pouvant s'échapper de la batterie 12 V:
● Assurez-vous que chaque câble de démarrage est branché à la bonne
borne et qu'il n'entre pas accidentellement en contact avec une autre
borne que celle prévue.
● Ne laissez pas l'autre extrémité du câble de démarrage connecté à la
borne “+” entrer en contact avec tout autre élément ou surface métallique
de la zone, tels que des supports ou du métal non peint.
● Ne laissez pas les pinces + et - des câbles de démarrage entrer en
contact l'une avec l'autre.
● N'exposez pas la batterie 12 V à une flamme nue et ne fumez pas, n'utili-
sez pas d'allumettes ou de briquet a proximité de celle-ci.
■ Précautions concernant la batterie 12 V
La batterie 12 V renferme un électrolyte acide, toxique et corrosif, et cer-
taines de ses pièces contiennent du plomb ou des alliages au plomb. Res-
pectez les précautions suivantes lorsque vous manipulez la batterie 12 V:
● Si vous avez à intervenir sur la batterie 12 V, portez toujours des lunettes
de protection et prenez soin d'éviter tout contact des liquides de batterie
(acide) avec votre peau, vos vêtements ou la carrosserie du véhicule.
● Ne vous penchez pas au-dessus de la batterie 12 V.
● Si du liquide de batterie vient en contact avec la peau ou les yeux, net-
toyez immédiatement la zone concernée à l'eau claire et consultez un
médecin.
Maintenez une éponge ou un tissu humide sur la zone touchée, jusqu'à ce
que vous ayez reçu des soins médicaux.
● Lavez-vous toujours les mains après avoir manipulé le support, les bornes
et autres pièces de la batterie 12 V.
● Ne laissez pas des enfants s'approcher de la batterie 12 V.
