2018 TOYOTA CAMRY HYBRID Manuel du propriétaire (in French)

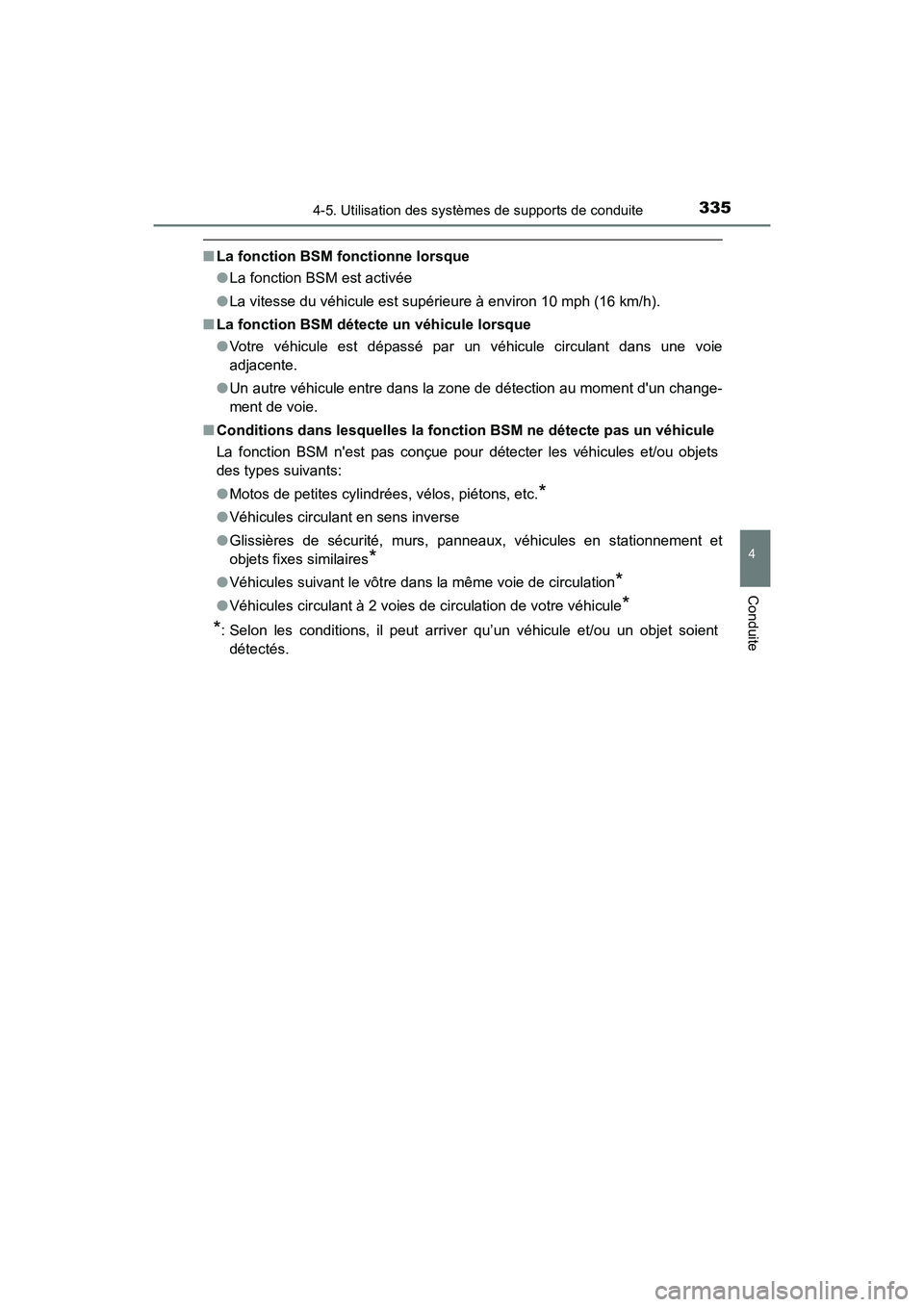

3354-5. Utilisation des systèmes de supports de conduite
4
Conduite
CAMRY_HV_D (OM06123D)
■La fonction BSM fonctionne lorsque
● La fonction BSM est activée
● La vitesse du véhicule est supérieure à environ 10 mph (16 km/h).
■ La fonction BSM détecte un véhicule lorsque
● Votre véhicule est dépassé par un véhicule circulant dans une voie
adjacente.
● Un autre véhicule entre dans la zone de détection au moment d'un change-
ment de voie.
■ Conditions dans lesquelles la fonction BSM ne détecte pas un véhicule
La fonction BSM n'est pas conçue pour détecter les véhicules et/ou objets
des types suivants:
● Motos de petites cylindrées, vélos, piétons, etc.*
●Véhicules circulant en sens inverse
● Glissières de sécurité, murs, panneaux, véhicules en stationnement et
objets fixes similaires*
● Véhicules suivant le vôtre dans la même voie de circulation*
●Véhicules circulant à 2 voies de circulation de votre véhicule*
*: Selon les conditions, il peut arriver qu’un véhicule et/ou un objet soient
détectés.

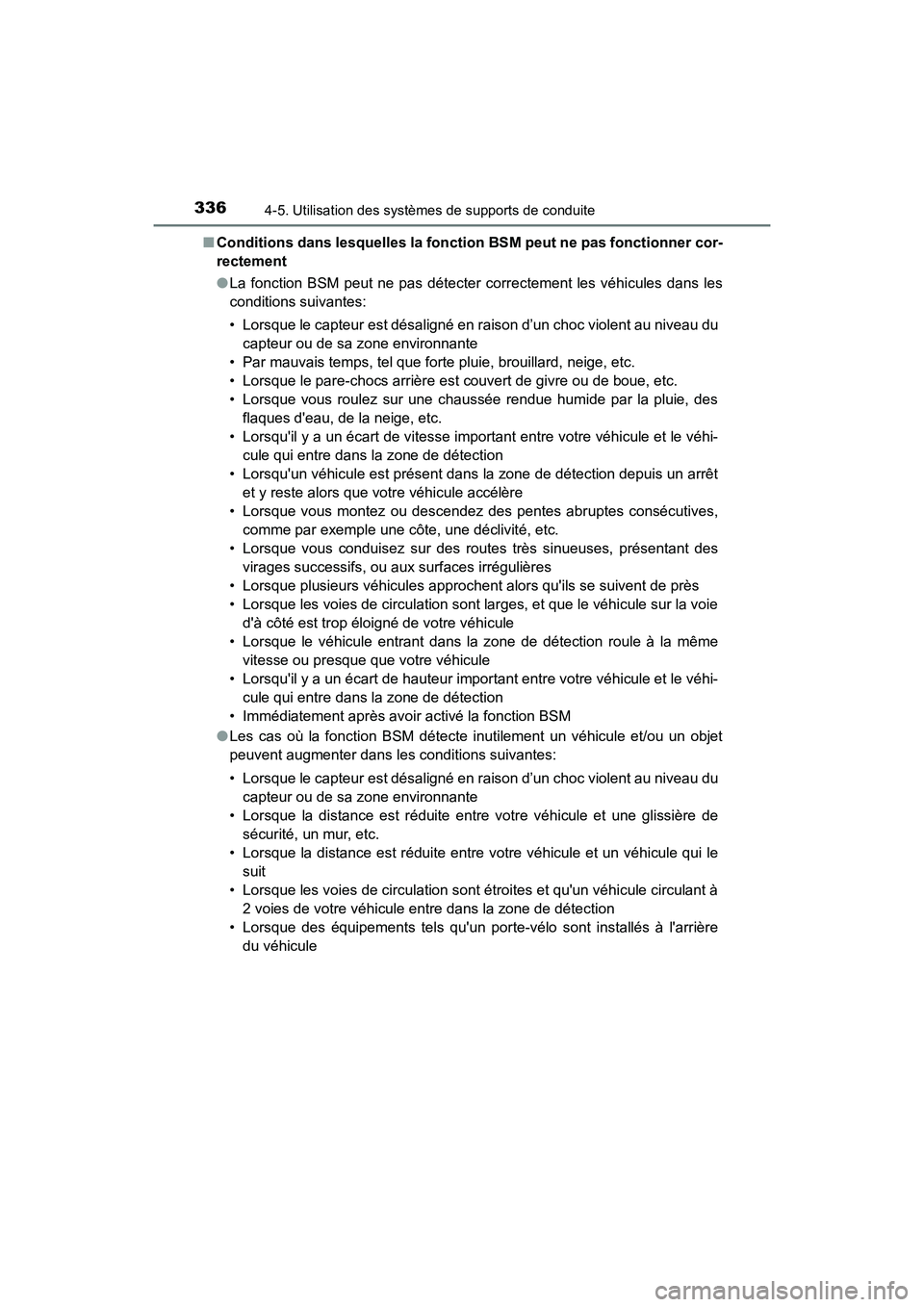

3364-5. Utilisation des systèmes de supports de conduite
CAMRY_HV_D (OM06123D)
■ Conditions dans lesquelles la fonction BSM peut ne pas fonctionner cor-
rectement
● La fonction BSM peut ne pas détecter correctement les véhicules dans les
conditions suivantes:
• Lorsque le capteur est désaligné en raison d’un choc violent au niveau du
capteur ou de sa zone environnante
• Par mauvais temps, tel que forte pluie, brouillard, neige, etc.
• Lorsque le pare-chocs arrière est couvert de givre ou de boue, etc.
• Lorsque vous roulez sur une chaussée rendue humide par la pluie, des
flaques d'eau, de la neige, etc.
• Lorsqu'il y a un écart de vitesse important entre votre véhicule et le véhi-
cule qui entre dans la zone de détection
• Lorsqu'un véhicule est présent dans la zone de détection depuis un arrêt
et y reste alors que votre véhicule accélère
• Lorsque vous montez ou descendez des pentes abruptes consécutives,
comme par exemple une côte, une déclivité, etc.
• Lorsque vous conduisez sur des routes très sinueuses, présentant des
virages successifs, ou aux surfaces irrégulières
• Lorsque plusieurs véhicules approchent alors qu'ils se suivent de près
• Lorsque les voies de circulation sont larges, et que le véhicule sur la voie
d'à côté est trop éloigné de votre véhicule
• Lorsque le véhicule entrant dans la zone de détection roule à la même
vitesse ou presque que votre véhicule
• Lorsqu'il y a un écart de hauteur important entre votre véhicule et le véhi-
cule qui entre dans la zone de détection
• Immédiatement après avoir activé la fonction BSM
● Les cas où la fonction BSM détecte inutilement un véhicule et/ou un objet
peuvent augmenter dans les conditions suivantes:
• Lorsque le capteur est désaligné en raison d’un choc violent au niveau du
capteur ou de sa zone environnante
• Lorsque la distance est réduite entre votre véhicule et une glissière de
sécurité, un mur, etc.
• Lorsque la distance est réduite entre votre véhicule et un véhicule qui le
suit
• Lorsque les voies de circulation sont étroites et qu'un véhicule circulant à
2 voies de votre véhicule entre dans la zone de détection
• Lorsque des équipements tels qu'un porte-vélo sont installés à l'arrière
du véhicule

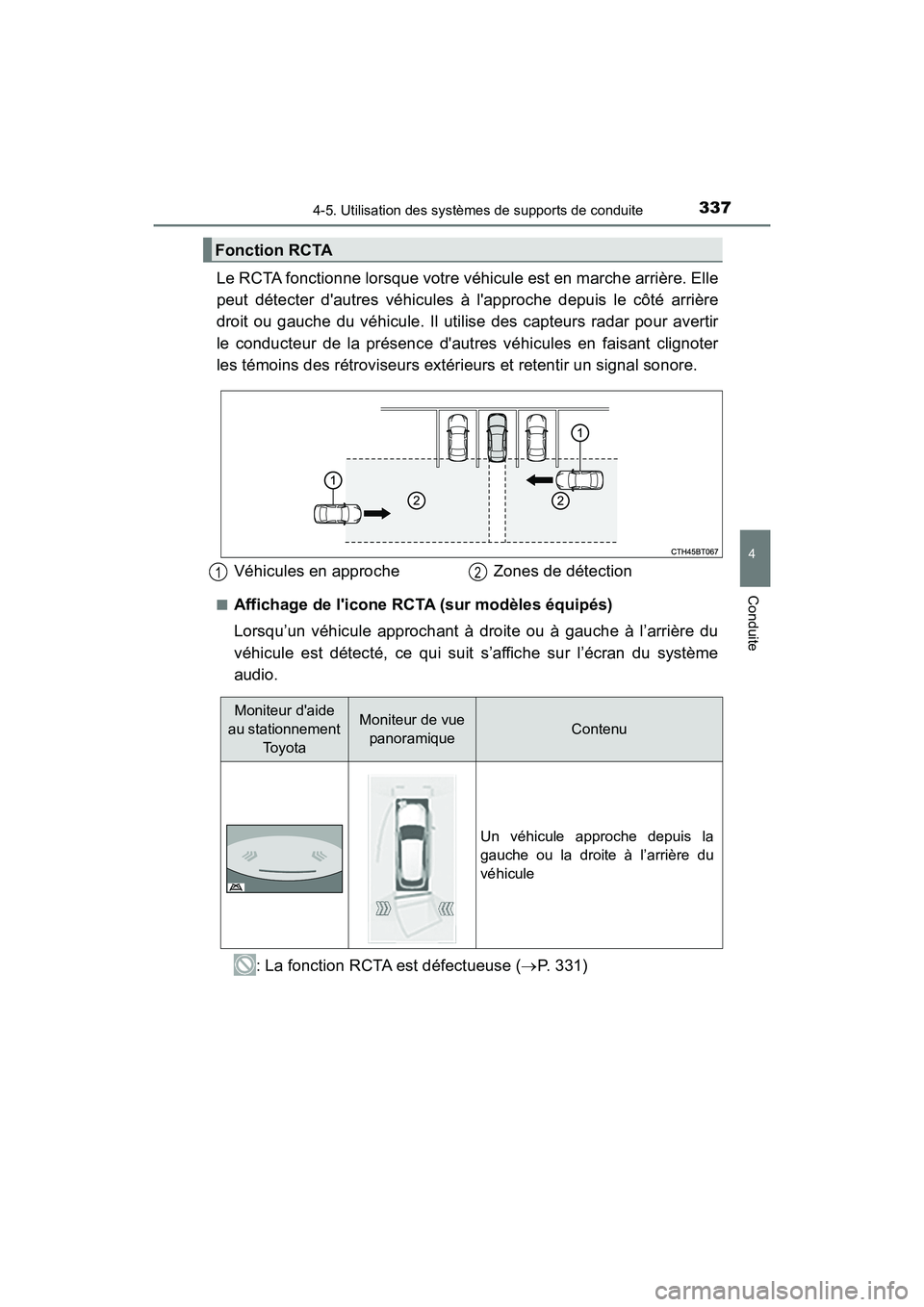

3374-5. Utilisation des systèmes de supports de conduite
4
Conduite
CAMRY_HV_D (OM06123D)
Le RCTA fonctionne lorsque votre véhicule est en marche arrière. Elle
peut détecter d'autres véhicules à l'approche depuis le côté arrière
droit ou gauche du véhicule. Il utilise des capteurs radar pour avertir
le conducteur de la présence d'autres véhicules en faisant clignoter
les témoins des rétroviseurs extérieurs et retentir un signal sonore.
■Affichage de l'icone RCTA (sur modèles équipés)
Lorsqu’un véhicule approchant à droite ou à gauche à l’arrière du
véhicule est détecté, ce qui suit s’affiche sur l’écran du système
audio.
: La fonction RCTA est défectueuse ( P. 331)
Fonction RCTA
Véhicules en approche Zones de détection12
Moniteur d'aide
au stationnement
To y o t a
Moniteur de vue
panoramiqueContenu
Un véhicule approche depuis la
gauche ou la droite à l’arrière du
véhicule

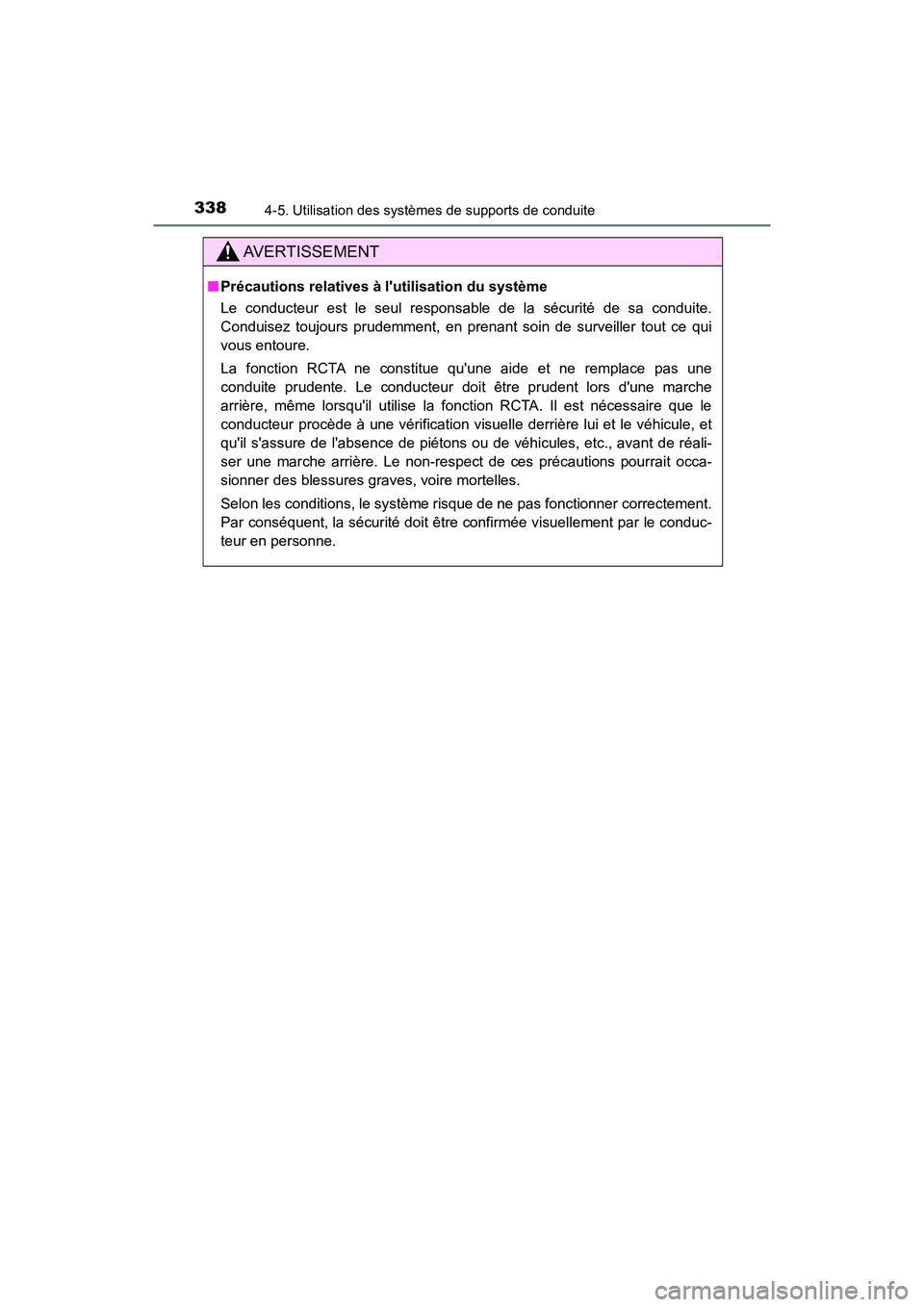

3384-5. Utilisation des systèmes de supports de conduite
CAMRY_HV_D (OM06123D)
AVERTISSEMENT
■Précautions relatives à l'utilisation du système
Le conducteur est le seul responsable de la sécurité de sa conduite.
Conduisez toujours prudemment, en prenant soin de surveiller tout ce qui
vous entoure.
La fonction RCTA ne constitue qu'une aide et ne remplace pas une
conduite prudente. Le conducteur doit être prudent lors d'une marche
arrière, même lorsqu'il utilise la fonction RCTA. Il est nécessaire que le
conducteur procède à une vérification visuelle derrière lui et le véhicule, et
qu'il s'assure de l'absence de piétons ou de véhicules, etc., avant de réali-
ser une marche arrière. Le non-respect de ces précautions pourrait occa-
sionner des blessures graves, voire mortelles.
Selon les conditions, le système risque de ne pas fonctionner correctement.
Par conséquent, la sécurité doit être confirmée visuellement par le conduc-
teur en personne.

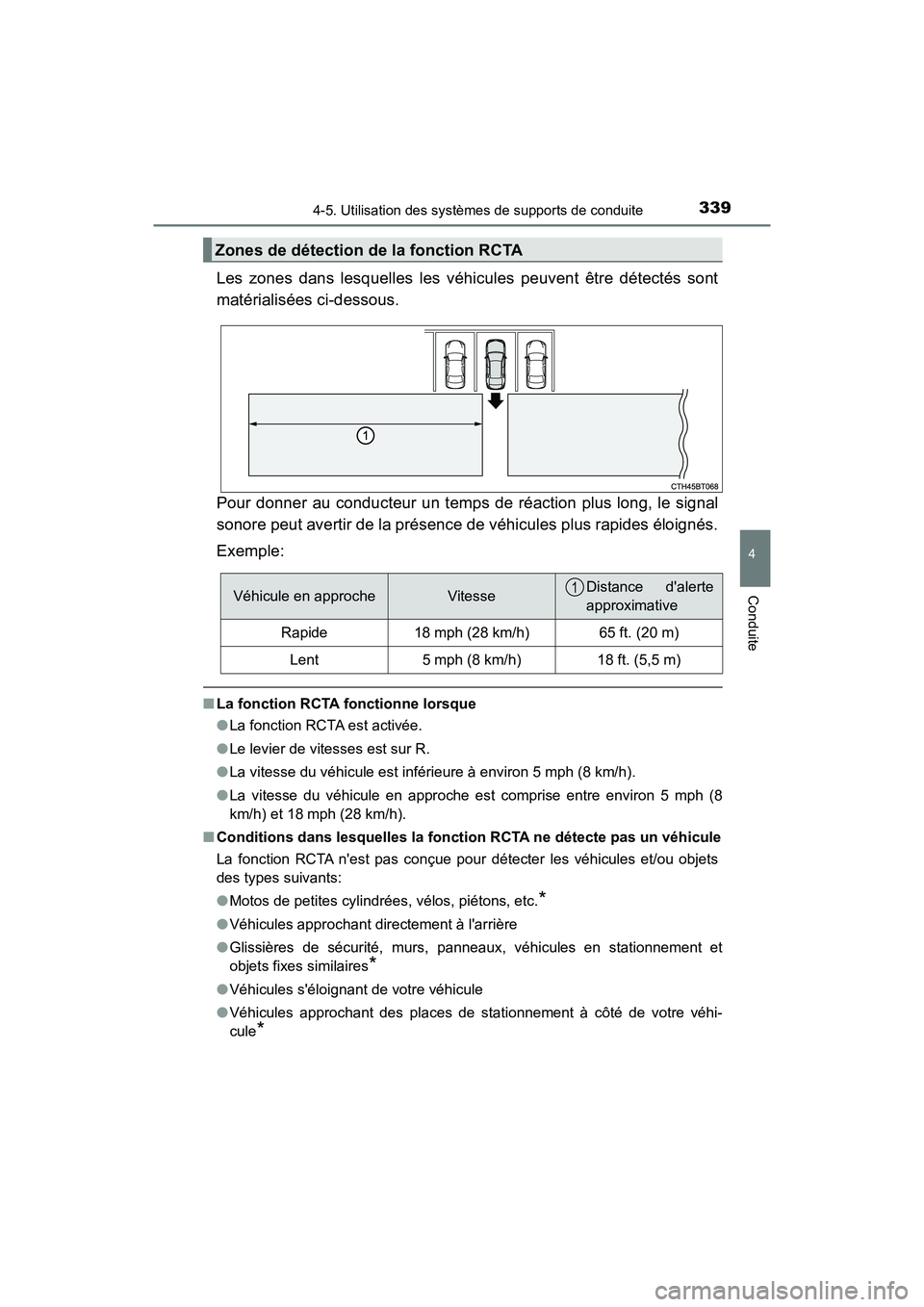

3394-5. Utilisation des systèmes de supports de conduite
4
Conduite
CAMRY_HV_D (OM06123D)
Les zones dans lesquelles les véhicules peuvent être détectés sont
matérialisées ci-dessous.
Pour donner au conducteur un temps de réaction plus long, le signal
sonore peut avertir de la présence de véhicules plus rapides éloignés.
Exemple:
■ La fonction RCTA fonctionne lorsque
● La fonction RCTA est activée.
● Le levier de vitesses est sur R.
● La vitesse du véhicule est inférieure à environ 5 mph (8 km/h).
● La vitesse du véhicule en approche est comprise entre environ 5 mph (8
km/h) et 18 mph (28 km/h).
■ Conditions dans lesquelles la fonction RCTA ne détecte pas un véhicule
La fonction RCTA n'est pas conçue pour détecter les véhicules et/ou objets
des types suivants:
● Motos de petites cylindrées, vélos, piétons, etc.*
●Véhicules approchant directement à l'arrière
● Glissières de sécurité, murs, panneaux, véhicules en stationnement et
objets fixes similaires*
● Véhicules s'éloignant de votre véhicule
● Véhicules approchant des places de stationnement à côté de votre véhi-
cule*
Zones de détection de la fonction RCTA
Véhicule en approcheVitesseDistance d'alerte
approximative
Rapide18 mph (28 km/h)65 ft. (20 m)
Lent5 mph (8 km/h)18 ft. (5,5 m)
1

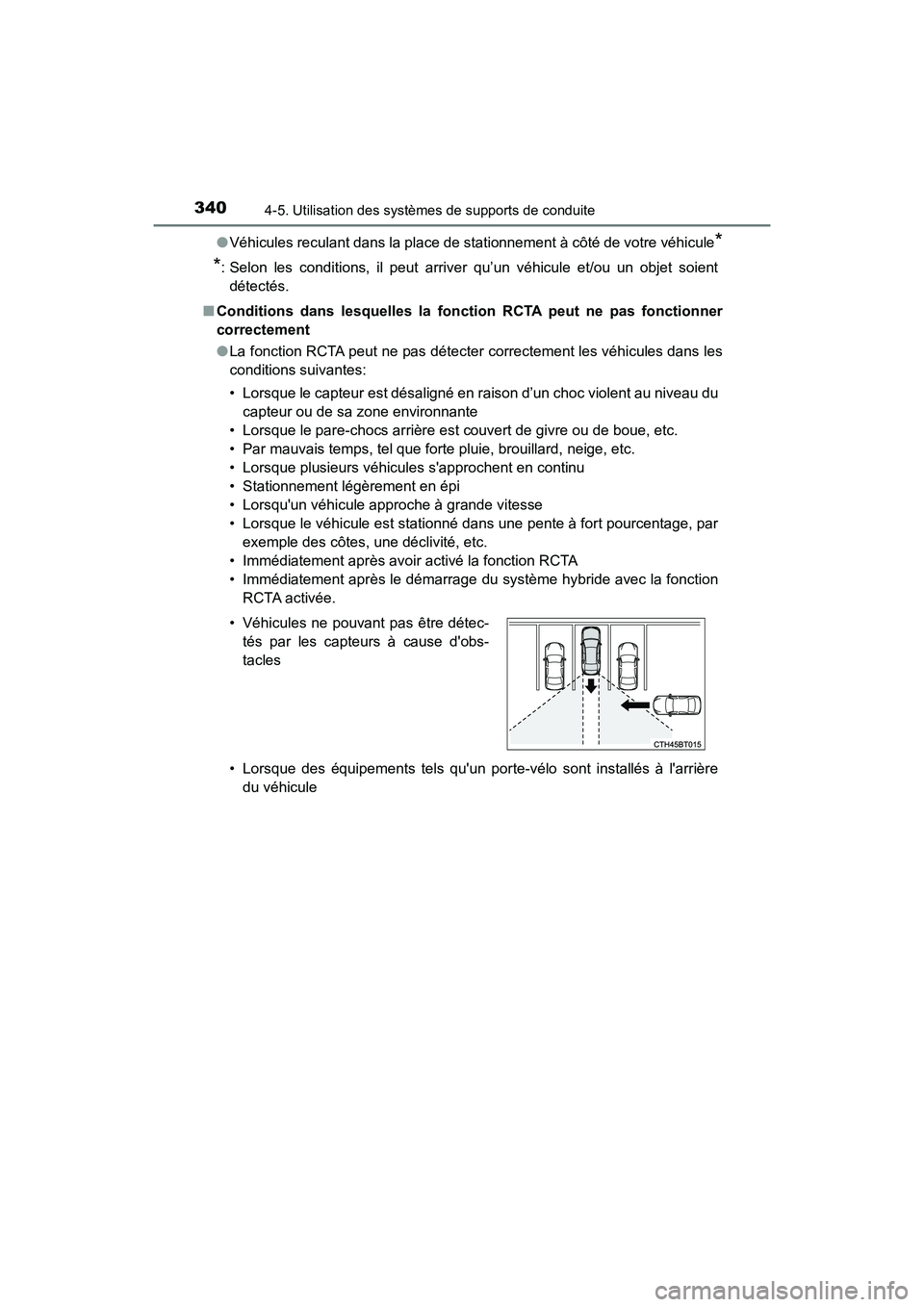

3404-5. Utilisation des systèmes de supports de conduite
CAMRY_HV_D (OM06123D)
● Véhicules reculant dans la place de stationnement à côté de votre véhicule*
*: Selon les conditions, il peut arriver qu’un véhicule et/ou un objet soient
détectés.
■ Conditions dans lesquelles la fonction RCTA peut ne pas fonctionner
correctement
● La fonction RCTA peut ne pas détecter correctement les véhicules dans les
conditions suivantes:
• Lorsque le capteur est désaligné en raison d’un choc violent au niveau du
capteur ou de sa zone environnante
• Lorsque le pare-chocs arrière est couvert de givre ou de boue, etc.
• Par mauvais temps, tel que forte pluie, brouillard, neige, etc.
• Lorsque plusieurs véhicules s'approchent en continu
• Stationnement légèrement en épi
• Lorsqu'un véhicule approche à grande vitesse
• Lorsque le véhicule est stationné dans une pente à fort pourcentage, par
exemple des côtes, une déclivité, etc.
• Immédiatement après avoir activé la fonction RCTA
• Immédiatement après le démarrage du système hybride avec la fonction
RCTA activée.
• Lorsque des équipements tels qu'un porte-vélo sont installés à l'arrière
du véhicule
• Véhicules ne pouvant pas être détec-
tés par les capteurs à cause d'obs-
tacles

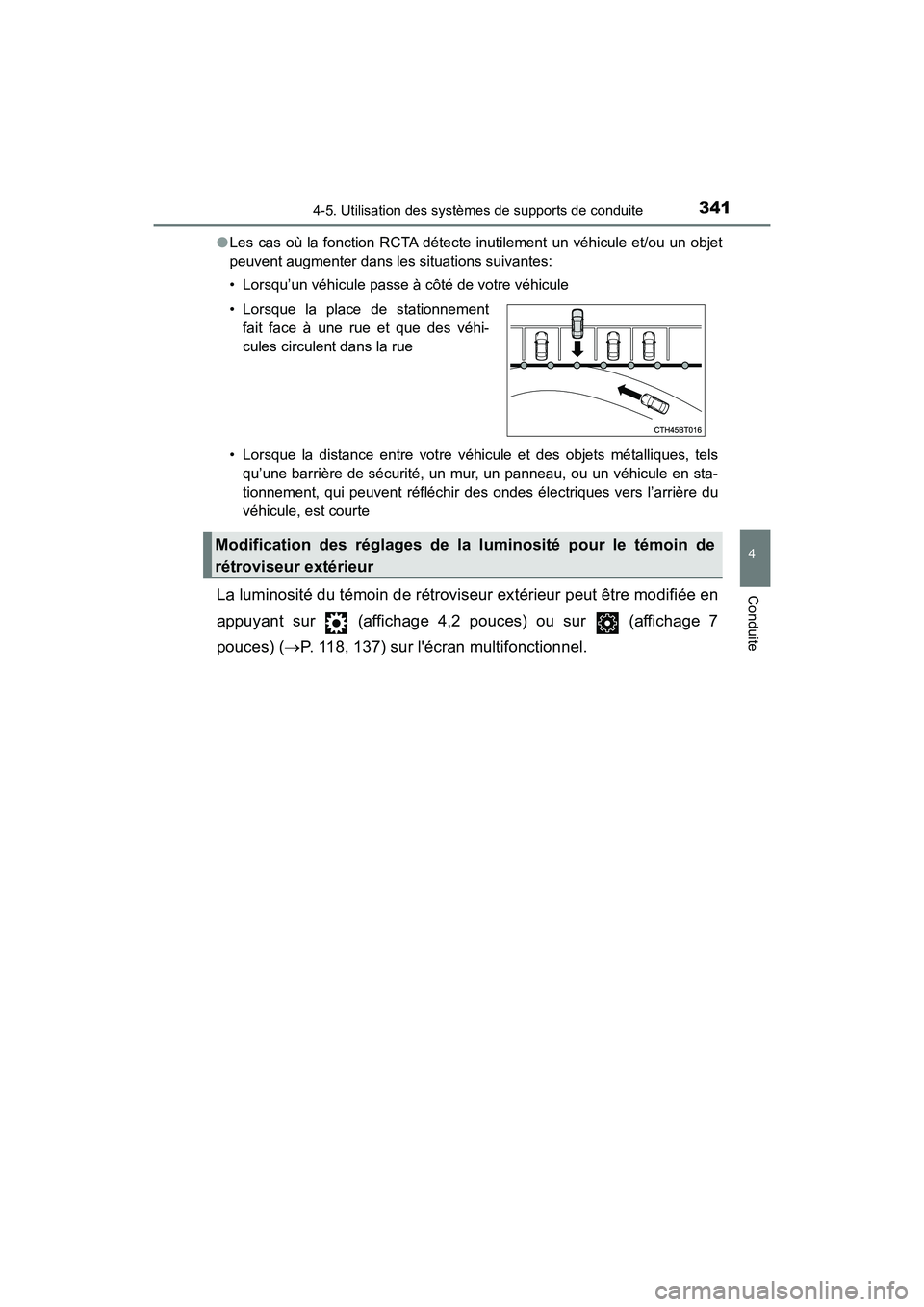

3414-5. Utilisation des systèmes de supports de conduite
4
Conduite
CAMRY_HV_D (OM06123D)
● Les cas où la fonction RCTA détecte inutilement un véhicule et/ou un objet
peuvent augmenter dans les situations suivantes:
• Lorsqu’un véhicule passe à côté de votre véhicule
• Lorsque la distance entre votre véhicule et des objets métalliques, tels
qu’une barrière de sécurité, un mur, un panneau, ou un véhicule en sta-
tionnement, qui peuvent réfléchir des ondes électriques vers l’arrière du
véhicule, est courte
La luminosité du témoin de rétroviseur extérieur peut être modifiée en
appuyant sur (affichage 4,2 pouces) ou sur (affichage 7
pouces) ( P. 118, 137) sur l'écran multifonctionnel.
• Lorsque la place de stationnement
fait face à une rue et que des véhi-
cules circulent dans la rue
Modification des réglages de la luminosité pour le témoin de
rétroviseur extérieur

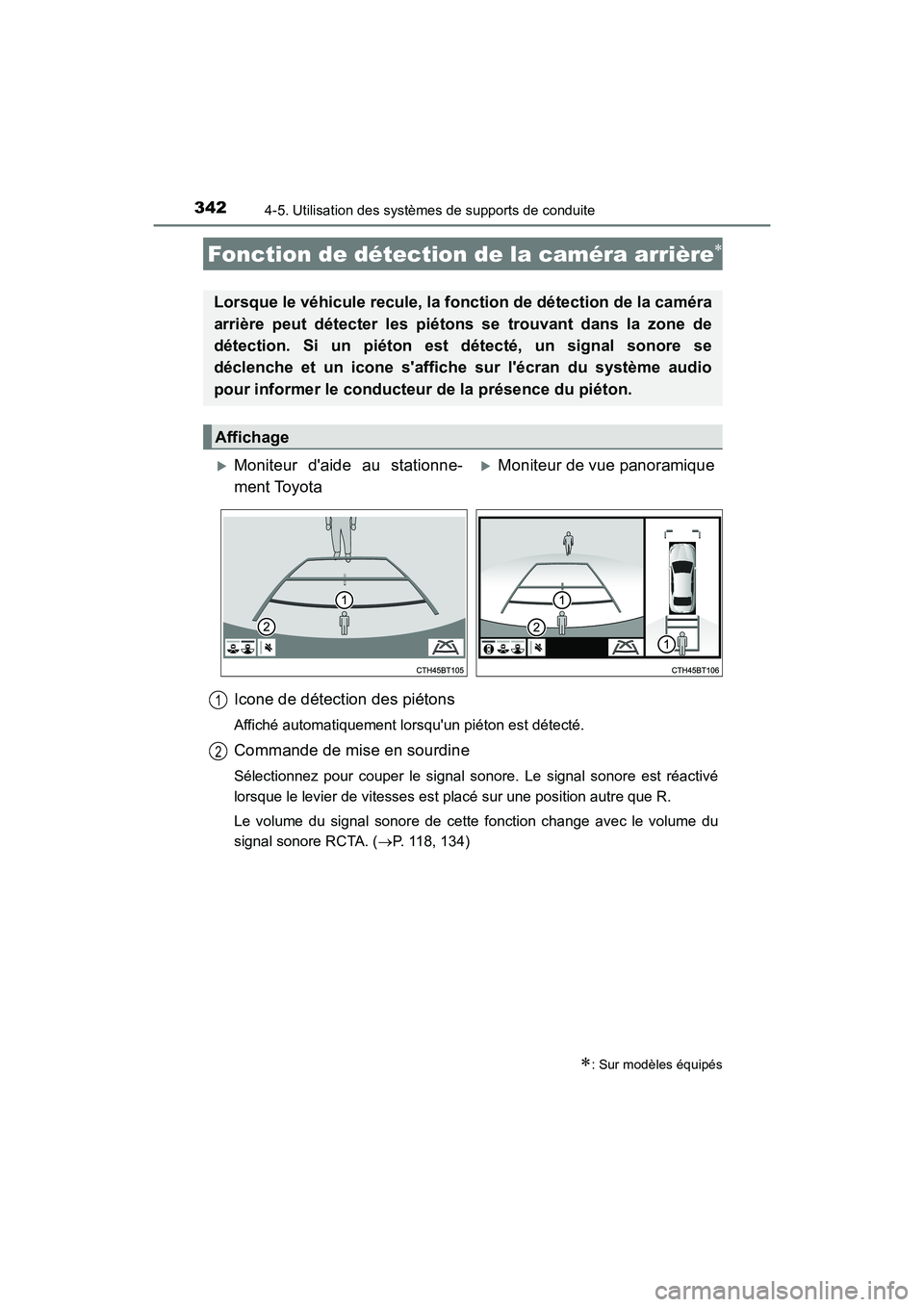

3424-5. Utilisation des systèmes de supports de conduite
CAMRY_HV_D (OM06123D)
Icone de détection des piétons
Affiché automatiquement lorsqu'un piéton est détecté.
Commande de mise en sourdine
Sélectionnez pour couper le signal sonore. Le signal sonore est réactivé
lorsque le levier de vitesses est placé sur une position autre que R.
Le volume du signal sonore de cette fonction change avec le volume du
signal sonore RCTA. ( P. 118, 134)
Fonction de détection de la caméra arrière
: Sur modèles équipés
Lorsque le véhicule recule, la fonction de détection de la caméra
arrière peut détecter les piétons se trouvant dans la zone de
détection. Si un piéton est détecté, un signal sonore se
déclenche et un icone s'affiche sur l'écran du système audio
pour informer le conducteur de la présence du piéton.
Affichage
Moniteur d'aide au stationne-
ment Toyota
Moniteur de vue panoramique
1
2
