2018 Peugeot Boxer Omistajan käsikirja (in Finnish)

7

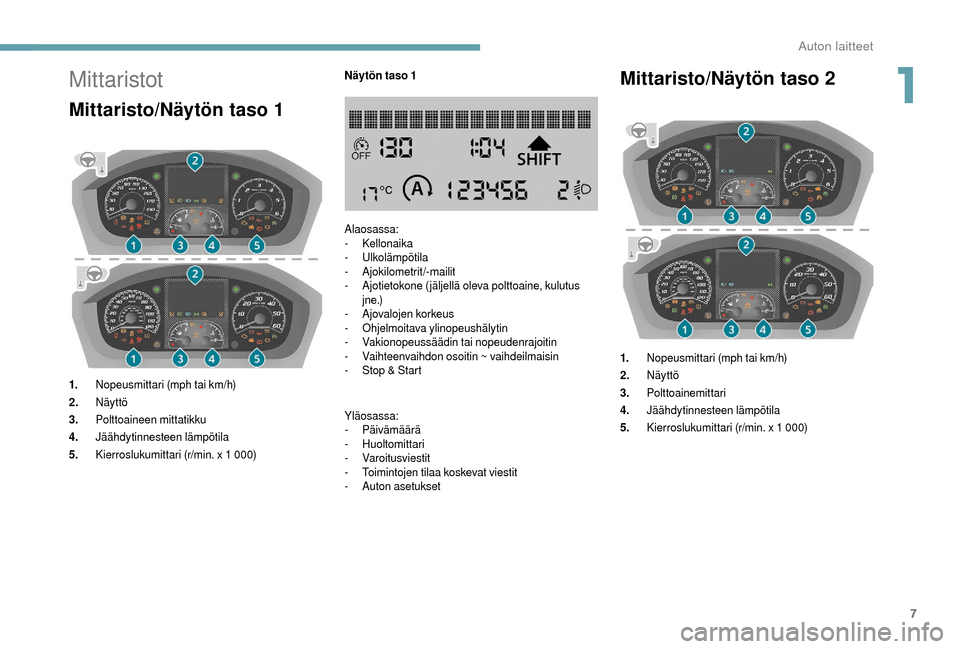

Mittaristot
Mittaristo/Näytön taso 1
1.Nopeusmittari (mph tai km/h)
2. Näyttö
3. Polttoaineen mittatikku
4. Jäähdytinnesteen lämpötila
5. Kierroslukumittari (r/min. x 1
000)Näytön taso 1
Alaosassa:
-


Kellonaika
-

Ulkolämpötila
-

Ajokilometrit/-mailit
-
A
jotietokone (jäljellä oleva polttoaine, kulutus
j n e .)
-
A
jovalojen korkeus
-
O
hjelmoitava ylinopeushälytin
-
V
akionopeussäädin tai nopeudenrajoitin
-
V
aihteenvaihdon osoitin ~ vaihdeilmaisin
- S top & Start
Yläosassa:
-

Päivämäärä
-


Huoltomittari
-


Varoitusviestit
-
T

oimintojen tilaa koskevat viestit
-
A

uton asetukset
Mittaristo/Näytön taso 2
1.Nopeusmittari (mph tai km/h)
2. Näyttö
3. Polttoainemittari
4. Jäähdytinnesteen lämpötila
5. Kierroslukumittari (r/min. x 1
000)
1
Auton laitteet

8
Vasemmalla puolella:
- Kellonaika
-


Ulkolämpötila
-


Varoitus-/merkkivalot
-
V

akionopeussäädin tai nopeudenrajoitin
Oikealla puolella:
-


Päivämäärä
-


Huoltomittari
-
A

jotietokone (jäljellä oleva polttoaine, kulutus
j n e .)
-


Varoitusviestit
-
T

oimintojen tilaa koskevat viestit
-
A

uton asetukset
-

A
jovalojen korkeus
-


Ajokilometrit/-mailit
Merkkivalot
Sytytysvirran kytkennän
yhteydessä
Tietyt varoitusvalot syttyvät muutamaksi sekunniksi,
kun sytytysvirta kytketään.
Kun moottori on käynnistynyt, näiden merkkivalojen
pitää sammua.
Jos valoja palaa yhä, tarkista kyseisten
merkkivalojen merkitys ennen liikkeellelähtöä.

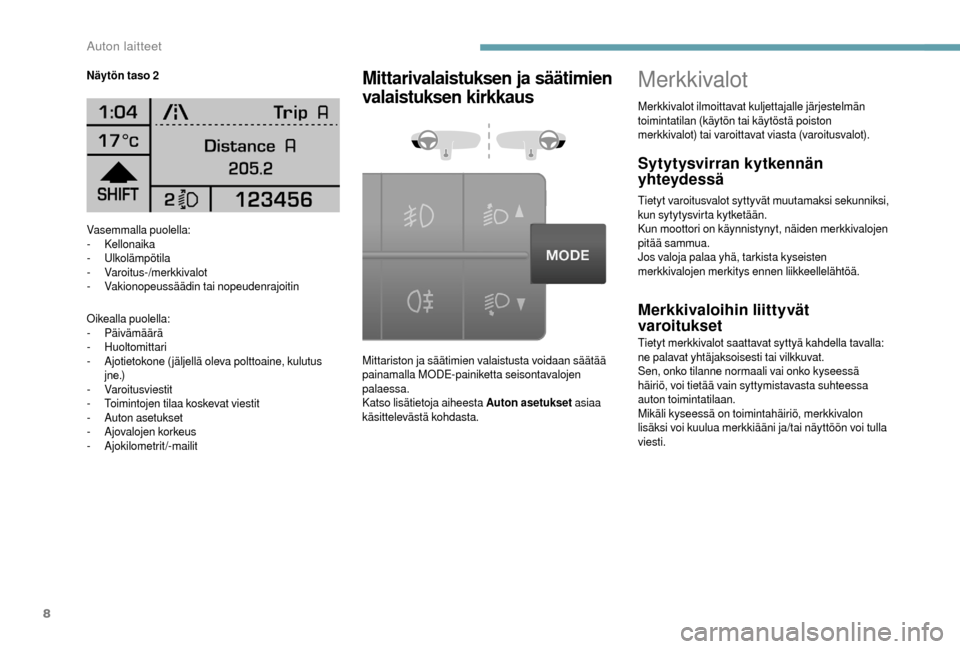

Näytön taso 2
Mittarivalaistuksen ja säätimien
valaistuksen kirkkaus
Mittariston ja säätimien valaistusta voidaan säätää
painamalla MODE-painiketta seisontavalojen
palaessa.
Katso lisätietoja aiheesta Auton asetukset
asiaa
käsittelevästä kohdasta.
Merkkivaloihin liittyvät
varoitukset
Tietyt merkkivalot saattavat syttyä kahdella tavalla:
ne palavat yhtäjaksoisesti tai vilkkuvat.
Sen, onko tilanne normaali vai onko kyseessä
häiriö, voi tietää vain syttymistavasta suhteessa
auton toimintatilaan.
Mikäli kyseessä on toimintahäiriö, merkkivalon
lisäksi voi kuulua merkkiääni ja/tai näyttöön voi tulla
viesti. Merkkivalot ilmoittavat kuljettajalle järjestelmän
toimintatilan (käytön tai käytöstä poiston
merkkivalot) tai varoittavat viasta (varoitusvalot).
Auton laitteet

9

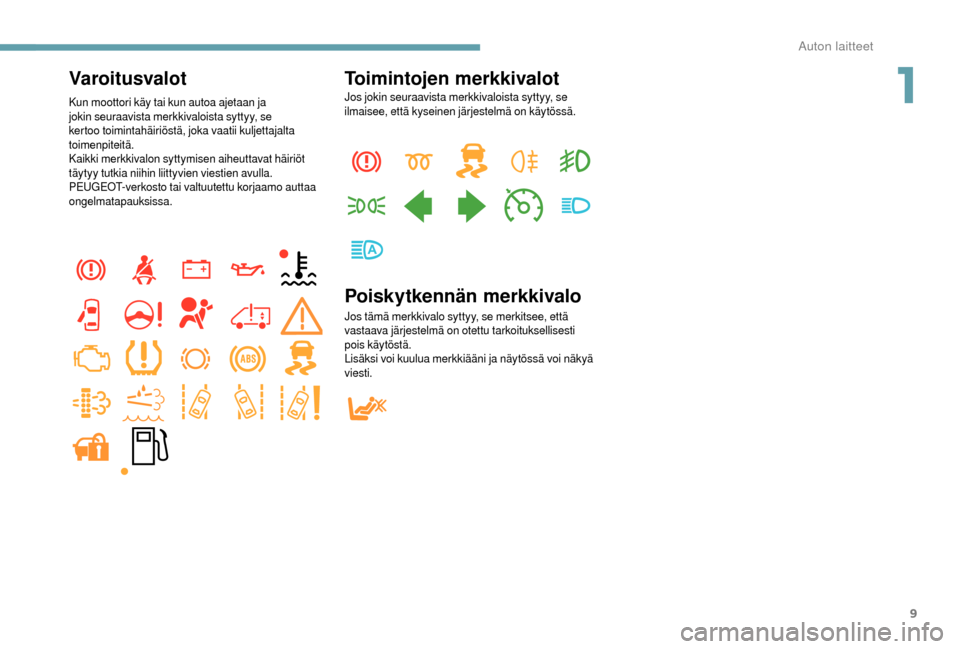

Varoitusvalot
Kun moottori käy tai kun autoa ajetaan ja
jokin seuraavista merkkivaloista syttyy, se
kertoo toimintahäiriöstä, joka vaatii kuljettajalta
toimenpiteitä.
Kaikki merkkivalon syttymisen aiheuttavat häiriöt
täytyy tutkia niihin liittyvien viestien avulla.
PEUGEOT-verkosto tai valtuutettu korjaamo auttaa
ongelmatapauksissa.
Toimintojen merkkivalot
Jos jokin seuraavista merkkivaloista syttyy, se
ilmaisee, että kyseinen järjestelmä on käytössä.
Poiskytkennän merkkivalo
Jos tämä merkkivalo syttyy, se merkitsee, että
vastaava järjestelmä on otettu tarkoituksellisesti
pois käytöstä.
Lisäksi voi kuulua merkkiääni ja näytössä voi näkyä
viesti.
1
Auton laitteet

10

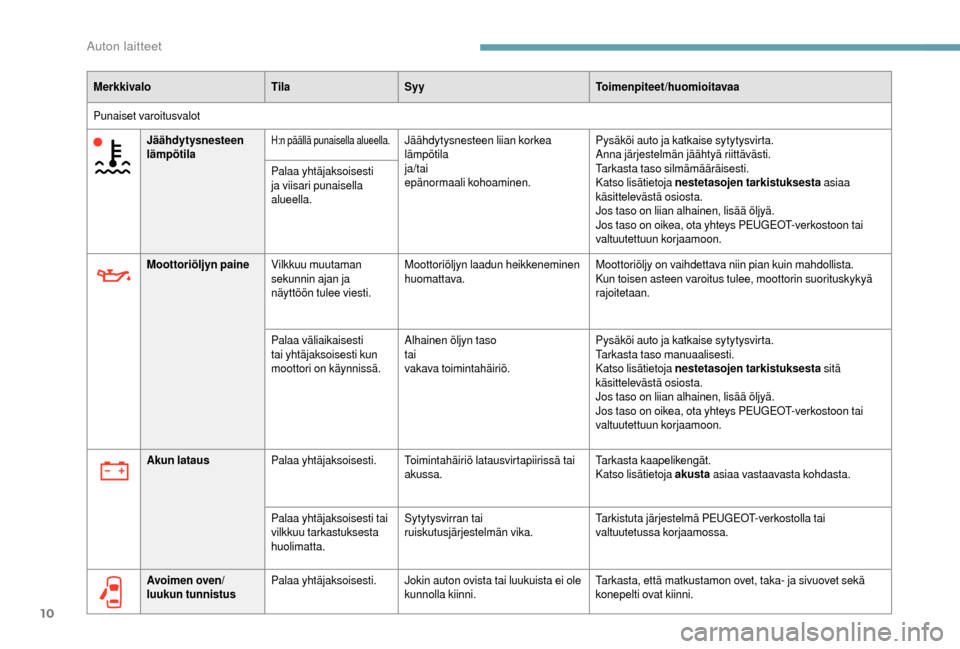

MerkkivaloTilaSyy Toimenpiteet/huomioitavaa
Punaiset varoitusvalot Jäähdytysnesteen
lämpötila
H:n päällä punaisella alueella.Jäähdytysnesteen liian korkea
lämpötila
ja/tai
epänormaali kohoaminen. Pysäköi auto ja katkaise sytytysvirta.
Anna järjestelmän jäähtyä riittävästi.
Tarkasta taso silmämääräisesti.
Katso lisätietoja nestetasojen tarkistuksesta
asiaa
käsittelevästä osiosta.
Jos taso on liian alhainen, lisää öljyä.
Jos taso on oikea, ota yhteys PEUGEOT-verkostoon tai
valtuutettuun korjaamoon.
Palaa yhtäjaksoisesti
ja viisari punaisella
alueella.
Moottoriöljyn paine Vilkkuu muutaman
sekunnin ajan ja
näyttöön tulee viesti. Moottoriöljyn laadun heikkeneminen
huomattava.
Moottoriöljy on vaihdettava niin pian kuin mahdollista.
Kun toisen asteen varoitus tulee, moottorin suorituskykyä
rajoitetaan.
Palaa väliaikaisesti
tai yhtäjaksoisesti kun
moottori on käynnissä. Alhainen öljyn taso
tai
vakava toimintahäiriö. Pysäköi auto ja katkaise sytytysvirta.
Tarkasta taso manuaalisesti.
Katso lisätietoja nestetasojen tarkistuksesta
sitä
käsittelevästä osiosta.
Jos taso on liian alhainen, lisää öljyä.
Jos taso on oikea, ota yhteys PEUGEOT-verkostoon tai
valtuutettuun korjaamoon.
Akun lataus Palaa yhtäjaksoisesti. Toimintahäiriö latausvirtapiirissä tai
akussa. Tarkasta kaapelikengät.
Katso lisätietoja akusta
asiaa vastaavasta kohdasta.
Palaa yhtäjaksoisesti tai
vilkkuu tarkastuksesta
huolimatta. Sytytysvirran tai
ruiskutusjärjestelmän vika.
Tarkistuta järjestelmä PEUGEOT-verkostolla tai
valtuutetussa korjaamossa.
Avoimen oven/
luukun tunnistus Palaa yhtäjaksoisesti.
Jokin auton ovista tai luukuista ei ole
kunnolla kiinni. Tarkasta, että matkustamon ovet, taka- ja sivuovet sekä
konepelti ovat kiinni.
Auton laitteet

11

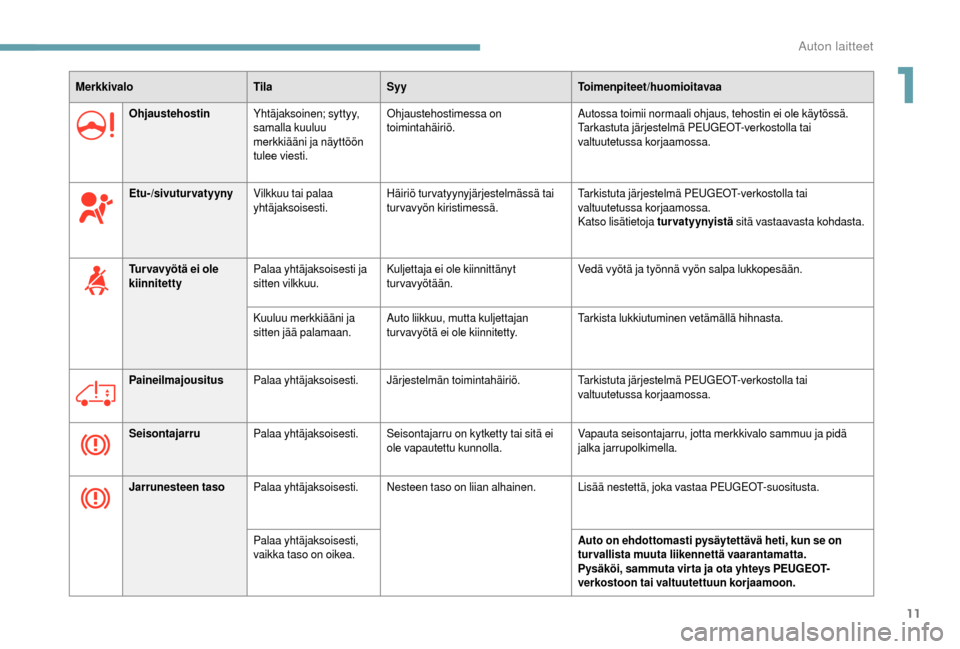

MerkkivaloTilaSyy Toimenpiteet/huomioitavaa
Ohjaustehostin Yhtäjaksoinen; syttyy,
samalla kuuluu
merkkiääni ja näyttöön
tulee viesti. Ohjaustehostimessa on
toimintahäiriö.
Autossa toimii normaali ohjaus, tehostin ei ole käytössä.
Tarkastuta järjestelmä PEUGEOT-verkostolla tai
valtuutetussa korjaamossa.
Etu-/sivuturvatyyny Vilkkuu tai palaa
yhtäjaksoisesti. Häiriö turvatyynyjärjestelmässä tai
turvavyön kiristimessä. Tarkistuta järjestelmä PEUGEOT-verkostolla tai
valtuutetussa korjaamossa.
Katso lisätietoja tur vatyynyistä
sitä vastaavasta kohdasta.
Tur vavyötä ei ole
kiinnitetty Palaa yhtäjaksoisesti ja
sitten vilkkuu. Kuljettaja ei ole kiinnittänyt
tur vavyötään. Vedä vyötä ja työnnä vyön salpa lukkopesään.
Kuuluu merkkiääni ja
sitten jää palamaan. Auto liikkuu, mutta kuljettajan
tur vavyötä ei ole kiinnitetty. Tarkista lukkiutuminen vetämällä hihnasta.
Paineilmajousitus Palaa yhtäjaksoisesti. Järjestelmän toimintahäiriö. Tarkistuta järjestelmä PEUGEOT-verkostolla tai
valtuutetussa korjaamossa.
Seisontajarru Palaa yhtäjaksoisesti. Seisontajarru on kytketty tai sitä ei
ole vapautettu kunnolla. Vapauta seisontajarru, jotta merkkivalo sammuu ja pidä
jalka jarrupolkimella.
Jarrunesteen taso Palaa yhtäjaksoisesti. Nesteen taso on liian alhainen. Lisää nestettä, joka vastaa PEUGEOT-suositusta.
Palaa yhtäjaksoisesti,
vaikka taso on oikea. Auto on ehdottomasti pysäytettävä heti, kun se on
turvallista muuta liikennettä vaarantamatta.
Pysäköi, sammuta vir ta ja ota yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
1
Auton laitteet

12

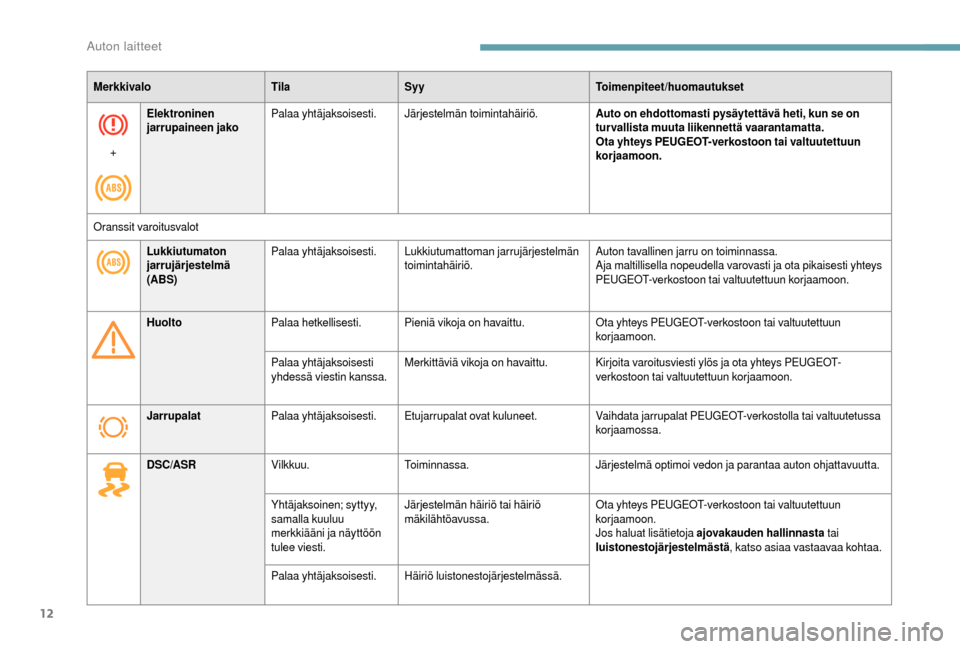

MerkkivaloTilaSyy Toimenpiteet/huomautukset
+ Elektroninen
jarrupaineen jako
Palaa yhtäjaksoisesti. Järjestelmän toimintahäiriö.
Auto on ehdottomasti pysäytettävä heti, kun se on
turvallista muuta liikennettä vaarantamatta.
Ota yhteys PEUGEOT-verkostoon tai valtuutettuun
korjaamoon.
Oranssit varoitusvalot Lukkiutumaton
jarrujärjestelmä
(ABS) Palaa yhtäjaksoisesti. Lukkiutumattoman jarrujärjestelmän
toimintahäiriö. Auton tavallinen jarru on toiminnassa.
Aja maltillisella nopeudella varovasti ja ota pikaisesti yhteys
PEUGEOT-verkostoon tai valtuutettuun korjaamoon.
Huolto Palaa hetkellisesti. Pieniä vikoja on havaittu. Ota yhteys PEUGEOT-verkostoon tai valtuutettuun
korjaamoon.
Palaa yhtäjaksoisesti
yhdessä viestin kanssa. Merkittäviä vikoja on havaittu. Kirjoita varoitusviesti ylös ja ota yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
Jarrupalat Palaa yhtäjaksoisesti. Etujarrupalat ovat kuluneet. Vaihdata jarrupalat PEUGEOT-verkostolla tai valtuutetussa
korjaamossa.
DSC/ASR Vilkkuu. Toiminnassa. Järjestelmä optimoi vedon ja parantaa auton ohjattavuutta.
Yhtäjaksoinen; syttyy,
samalla kuuluu
merkkiääni ja näyttöön
tulee viesti. Järjestelmän häiriö tai häiriö
mäkilähtöavussa.
Ota yhteys PEUGEOT-verkostoon tai valtuutettuun
korjaamoon.
Jos haluat lisätietoja ajovakauden hallinnasta tai
luistonestojärjestelmästä
, katso asiaa vastaavaa kohtaa.
Palaa yhtäjaksoisesti. Häiriö luistonestojärjestelmässä.
Auton laitteet

13

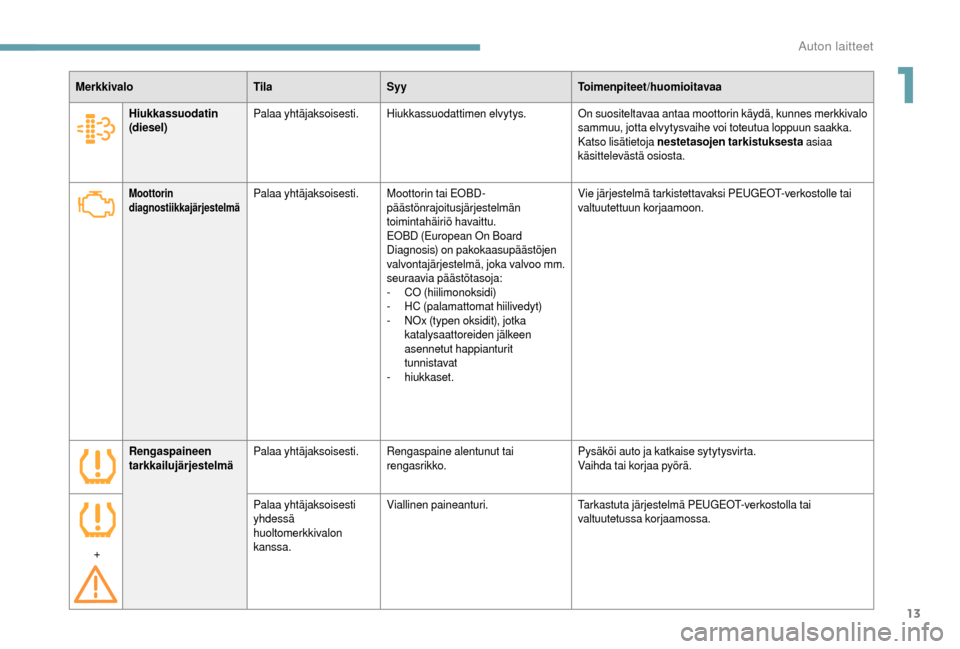

MerkkivaloTilaSyy Toimenpiteet/huomioitavaa
Moottorin
diagnostiikkajärjestelmäPalaa yhtäjaksoisesti.Moottorin tai EOBD-
päästönrajoitusjärjestelmän
toimintahäiriö havaittu.
EOBD (European On Board
Diagnosis) on pakokaasupäästöjen
valvontajärjestelmä, joka valvoo mm.
seuraavia päästötasoja:
-
CO

(hiilimonoksidi)
-
H

C (palamattomat hiilivedyt)
-

N
Ox (typen oksidit), jotka
katalysaattoreiden jälkeen
asennetut happianturit
tunnistavat
-


hiukkaset. Vie järjestelmä tarkistettavaksi PEUGEOT-verkostolle tai
valtuutettuun korjaamoon.
Hiukkassuodatin
(diesel)
Palaa yhtäjaksoisesti.
Hiukkassuodattimen elvytys. On suositeltavaa antaa moottorin käydä, kunnes merkkivalo
sammuu, jotta elvytysvaihe voi toteutua loppuun saakka.
Katso lisätietoja nestetasojen tarkistuksesta asiaa
käsittelevästä osiosta.
Rengaspaineen
tarkkailujärjestelmä Palaa yhtäjaksoisesti. Rengaspaine alentunut tai
rengasrikko. Pysäköi auto ja katkaise sytytysvirta.
Vaihda tai korjaa pyörä.
+ Palaa yhtäjaksoisesti
yhdessä
huoltomerkkivalon
kanssa.
Viallinen paineanturi.
Tarkastuta järjestelmä PEUGEOT-verkostolla tai
valtuutetussa korjaamossa.
1
Auton laitteet

14
KaistavahtijärjestelmäVilkkuu, samalla
kuuluu merkkiääni.Kaistamerkintä ylittyy tahattomasti
vasemmalla tai oikealla puolella. Käännä ohjauspyörää vastakkaiseen suuntaan ajolinjan
korjaamiseksi.
Palaa yhtäjaksoisesti,
samalla kuuluu
merkkiääni. Kaistavahtijärjestelmä on viallinen.
Puhdista tuulilasi.
Jos ongelma ei poistu, tarkistuta järjestelmä PEUGEOT-
verkostolla tai valtuutetussa korjaamossa.
Merkkivalo
TilaSyy Toimenpiteet/huomioitavaa
Elektroninen
ajonestojärjestelmä Palaa yhtäjaksoisesti.
Käytettyä virta-avainta ei ole
tunnistettu.
Käynnistäminen ei ole mahdollista. Vaihda avain ja tarkistuta viallinen avain PEUGEOT-
verkostolla.
Katso lisätietoja varkaudenestosta
asiaa käsittelevästä
kappaleesta.
Palaa noin 10
sekuntia
sytytysvirran
kytkeytyessä. Hälyttimen laukeaminen.
Tarkistuta lukkojen tila PEUGEOT-verkostolla tai
valtuutetussa korjaamossa.
Vet tä
dieselsuodattimessa Palaa yhtäjaksoisesti
yhdessä viestin kanssa. Vettä dieselsuodattimessa.
Anna PEUGEOT-verkoston tai valtuutetun korjaamon
puhdistaa suodatin.
Katso lisätietoja tarkistuksesta asiaa käsittelevästä
osiosta.
AdBlue Syttyy ja vilkkuu sitten,
samalla näytössä näkyy
viesti. Jäljellä oleva ajomatka lyhentynyt.
Lisää pikaisesti AdBlue-ainetta.
Katso AdBlue
®-lisäaineeseen liittyviä tietoja asiaa
käsittelevästä kohdasta.
Auton laitteet
