Page 145 of 232

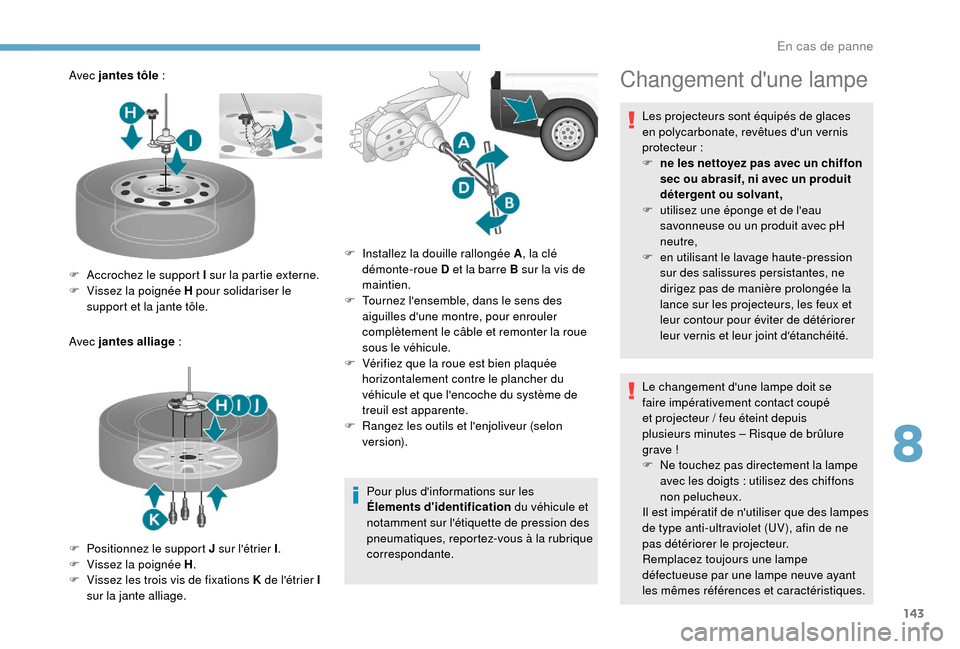

143
Avec jantes tôle :
Avec jantes alliage
: Pour plus d'informations sur les
Élements d'identification du véhicule et
notamment sur l'étiquette de pression des
pneumatiques, reportez-vous à la rubrique
correspondante.
F
A
ccrochez le support I sur la partie externe.
F
V
issez la poignée H pour solidariser le
support et la jante tôle.
F
P
ositionnez le support J sur l'étrier I .
F
V
issez la poignée H .
F
V
issez les trois vis de fixations K de l'étrier I
sur la jante alliage. F
I
nstallez la douille rallongée A, la clé
démonte-roue D et la barre B sur la vis de
maintien.
F
T
ournez l'ensemble, dans le sens des
aiguilles d'une montre, pour enrouler
complètement le câble et remonter la roue
sous le véhicule.
F
V
érifiez que la roue est bien plaquée
horizontalement contre le plancher du
véhicule et que l'encoche du système de
treuil est apparente.
F
R
angez les outils et l'enjoliveur (selon
ve r s i o n).Changement d'une lampe
Les projecteurs sont équipés de glaces
en polycarbonate, revêtues d'un vernis
protecteur
:
F
n
e les nettoyez pas avec un chiffon
sec ou abrasif, ni avec un produit
détergent ou solvant,
F
u
tilisez une éponge et de l'eau
savonneuse ou un produit avec pH
neutre,
F
e
n utilisant le lavage haute-pression
sur des salissures persistantes, ne
dirigez pas de manière prolongée la
lance sur les projecteurs, les feux et
leur contour pour éviter de détériorer
leur vernis et leur joint d'étanchéité.
Le changement d'une lampe doit se
faire impérativement contact coupé
et projecteur
/ feu éteint depuis
plusieurs
minutes – Risque de brûlure
grave
!
F
N
e touchez pas directement la lampe
avec les doigts
: utilisez des chiffons
non pelucheux.
Il est impératif de n'utiliser que des lampes
de type anti-ultraviolet (UV), afin de ne
pas détériorer le projecteur.
Remplacez toujours une lampe
défectueuse par une lampe neuve ayant
les mêmes références et caractéristiques.
8
En cas de panne
Page 146 of 232

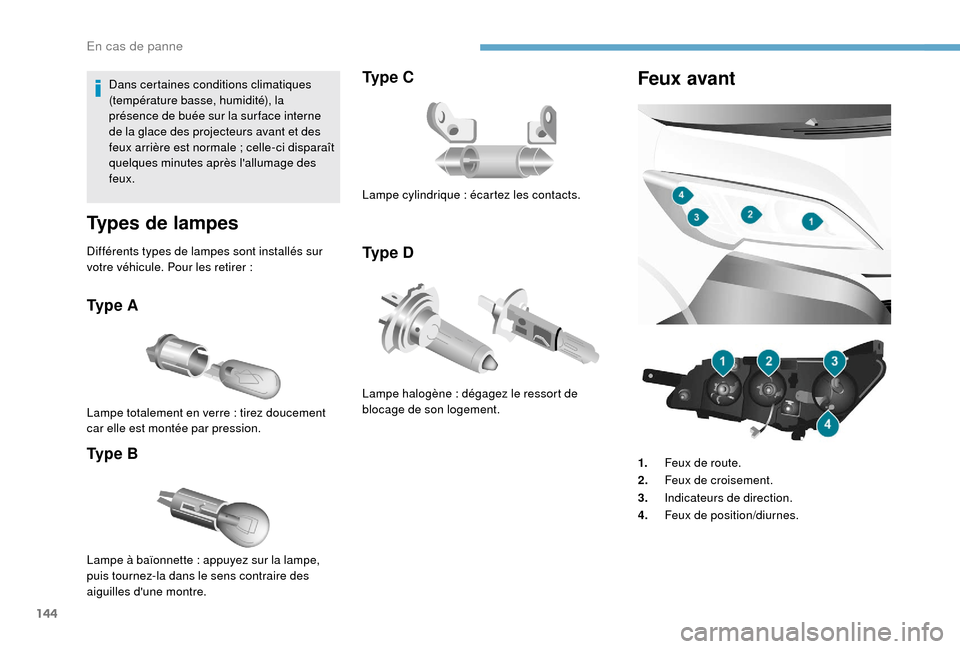

144
Dans certaines conditions climatiques
(température basse, humidité), la
présence de buée sur la sur face interne
de la glace des projecteurs avant et des
feux arrière est normale ; celle-ci disparaît
quelques
minutes après l'allumage des
feux.
Types de lampes
Différents types de lampes sont installés sur
votre véhicule. Pour les retirer :
Ty p e A
Ty p e B
Lampe totalement en verre : tirez doucement
car elle est montée par pression.
Ty p e C
Ty p e D
Lampe à baïonnette : appuyez sur la lampe,
p uis tournez-la dans le sens contraire des
aiguilles d'une montre. Lampe cylindrique
: écartez les contacts.
Lampe halogène : dégagez le ressort de
blocage de son logement.
Feux avant
1. Feux de route.
2. Feux de croisement.
3. Indicateurs de direction.
4. Feux de position/diurnes.
En cas de panne
Page 147 of 232

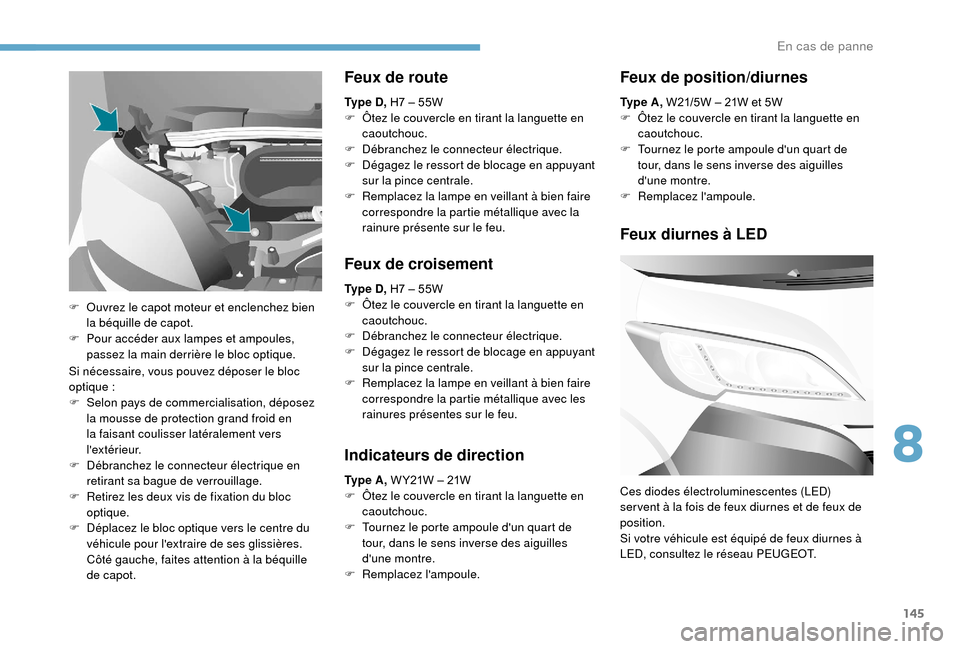

145
Si nécessaire, vous pouvez déposer le bloc
optique :
F
Selon
pays de commercialisation, déposez
la mousse de protection grand froid en
la faisant coulisser latéralement vers
l 'ex t é r i e u r.
F
D
ébranchez le connecteur électrique en
retirant sa bague de verrouillage.
F
R
etirez les deux vis de fixation du bloc
optique.
F
D
éplacez le bloc optique vers le centre du
véhicule pour l'extraire de ses glissières.
Côté gauche, faites attention à la béquille
de capot.
Feux de route
Ty p e D, H7 – 55W
F Ô tez le couvercle en tirant la languette en
caoutchouc.
F
D
ébranchez le connecteur électrique.
F
D
égagez le ressort de blocage en appuyant
sur la pince centrale.
F
R
emplacez la lampe en veillant à bien faire
correspondre la partie métallique avec la
rainure présente sur le feu.
Feux de croisement
Ty p e D, H7 – 55W
F Ô tez le couvercle en tirant la languette en
caoutchouc.
F
D
ébranchez le connecteur électrique.
F
D
égagez le ressort de blocage en appuyant
sur la pince centrale.
F
R
emplacez la lampe en veillant à bien faire
correspondre la partie métallique avec les
rainures présentes sur le feu.
Indicateurs de direction
Ty p e A , W Y21W – 21W
F Ô tez le couvercle en tirant la languette en
caoutchouc.
F
T
ournez le porte ampoule d'un quart de
tour, dans le sens inverse des aiguilles
d'une montre.
F
Re
mplacez l'ampoule.
F
O
uvrez le capot moteur et enclenchez bien
la béquille de capot.
F
P
our accéder aux lampes et ampoules,
passez la main derrière le bloc optique. Ty p e A ,
W21/5W – 21W et 5W
F
Ô
tez le couvercle en tirant la languette en
caoutchouc.
F
T
ournez le porte ampoule d'un quart de
tour, dans le sens inverse des aiguilles
d'une montre.
F
Re
mplacez l'ampoule.
Feux de position/diurnes
Feux diurnes à LED
Ces diodes électroluminescentes (LED)
ser vent à la fois de feux diurnes et de feux de
position.
Si votre véhicule est équipé de feux diurnes à
LED, consultez le réseau PEUGEOT.
8
En cas de panne
Page 148 of 232

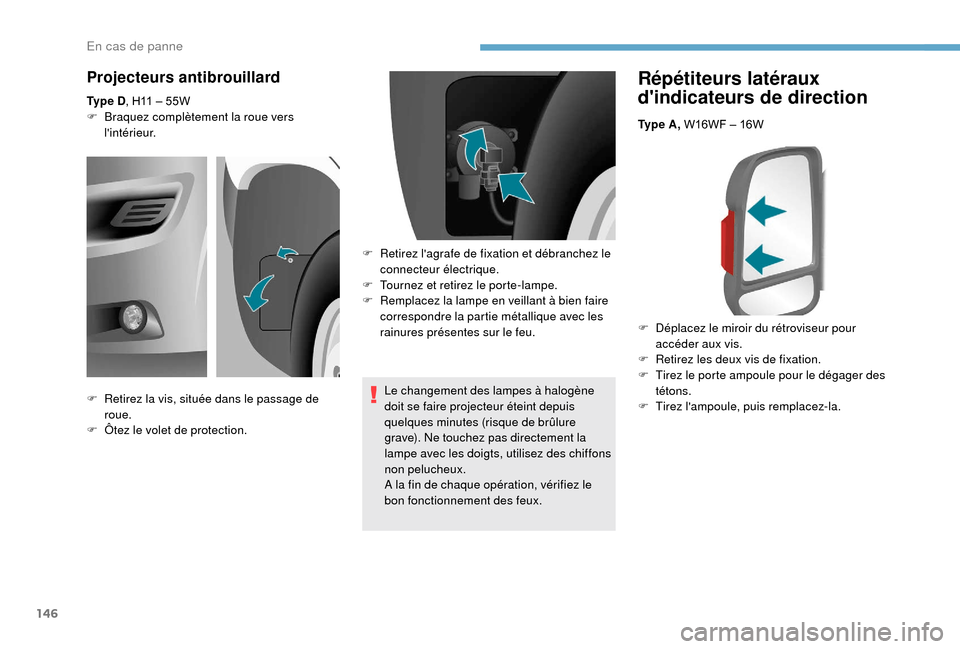

146
Répétiteurs latéraux
d'indicateurs de direction
Ty p e A , W16WF – 16W
F
D
éplacez le miroir du rétroviseur pour
accéder aux vis.
F
R
etirez les deux vis de fixation.
F
T
irez le porte ampoule pour le dégager des
tétons.
F
T
irez l'ampoule, puis remplacez-la.
Projecteurs antibrouillard
Ty p e D , H11 – 55W
F B raquez complètement la roue vers
l'intérieur.
Le changement des lampes à halogène
doit se faire projecteur éteint depuis
quelques
minutes (risque de brûlure
grave). Ne touchez pas directement la
lampe avec les doigts, utilisez des chiffons
non pelucheux.
A la fin de chaque opération, vérifiez le
bon fonctionnement des feux.
F
R
etirez la vis, située dans le passage de
roue.
F
Ô
tez le volet de protection. F
R
etirez l'agrafe de fixation et débranchez le
connecteur électrique.
F
T
ournez et retirez le porte-lampe.
F
R
emplacez la lampe en veillant à bien faire
correspondre la partie métallique avec les
rainures présentes sur le feu.
En cas de panne
Page 149 of 232
147
Ty p e C , 12V10W – 10W
Feux de position latéraux
Ty p e A , W5W – 5W
Plafonniers
F Si votre véhicule en est équipé
(dimension L4), retirez les deux vis de
fixation.
F
T
irez le porte ampoule pour le dégager des
tétons.
F
T
irez l'ampoule, puis remplacez-la. Avant / Arrière
F A ppuyez sur les points, indiqués par les
flèches, puis ôtez le plafonnier.
F
O
uvrez le volet de protection.
F
R
emplacez l'ampoule en écartant les deux
contacts.
F
V
érifiez que les ampoules neuves sont bien
bloquées entre les deux contacts.
F
F
ermez le volet de protection.
F
F
ixez le plafonnier dans son logement et
assurez-vous de son blocage.
Feux arrière
1. Feux stop
Ty p e B , P21W – 21W
2. Feux stop/position
Ty p e B , P21/5W – 21W et 5W
3. Indicateurs de direction
Ty p e B , PY21W – 21W
4. Feux de recul
Ty p e A , W16W – 16W
5. Feu antibrouillard
Ty p e A , W16W – 16W
Pour plus d'informations sur les Ty p e s
de lampes , reportez-vous à la rubrique
correspondante.
8
En cas de panne
Page 150 of 232

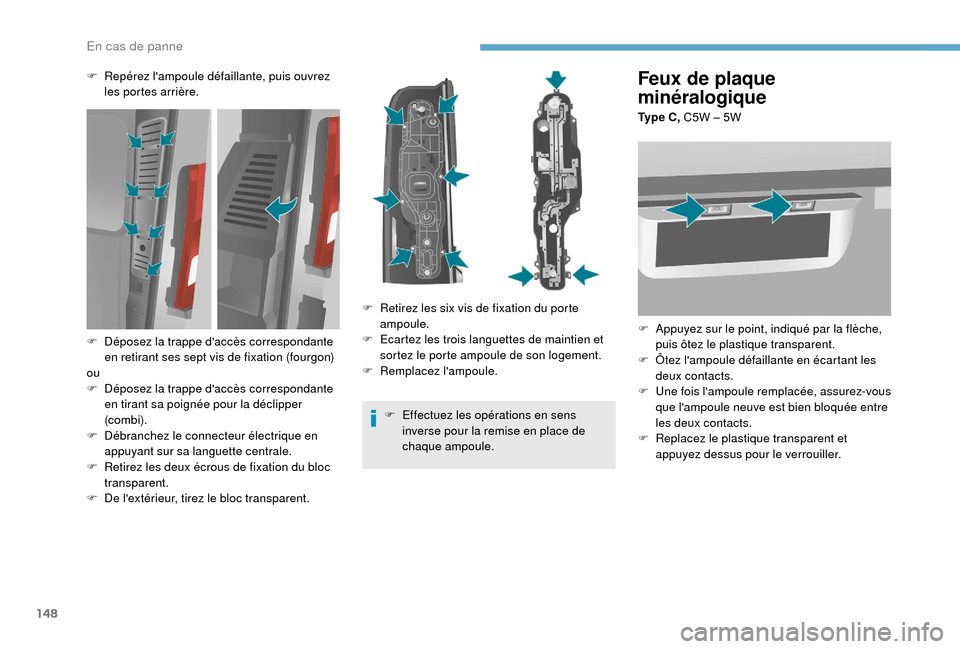

148
Feux de plaque
minéralogique
Ty p e C , C5W – 5W
F
A
ppuyez sur le point, indiqué par la flèche,
puis ôtez le plastique transparent.
F
Ô
tez l'ampoule défaillante en écartant les
deux contacts.
F
Un
e fois l'ampoule remplacée, assurez-vous
que l'ampoule neuve est bien bloquée entre
les deux contacts.
F
R
eplacez le plastique transparent et
appuyez dessus pour le verrouiller.
F
R
epérez l'ampoule défaillante, puis ouvrez
les portes arrière.
F
E
ffectuez les opérations en sens
inverse pour la remise en place de
chaque ampoule.
F
D
éposez la trappe d'accès correspondante
en retirant ses sept vis de fixation (fourgon)
ou
F
D
éposez la trappe d'accès correspondante
en tirant sa poignée pour la déclipper
(combi).
F
D
ébranchez le connecteur électrique en
appuyant sur sa languette centrale.
F
R
etirez les deux écrous de fixation du bloc
transparent.
F
D
e l'extérieur, tirez le bloc transparent. F
R
etirez les six vis de fixation du porte
ampoule.
F
E
cartez les trois languettes de maintien et
sortez le porte ampoule de son logement.
F
Re
mplacez l'ampoule.
En cas de panne
Page 151 of 232

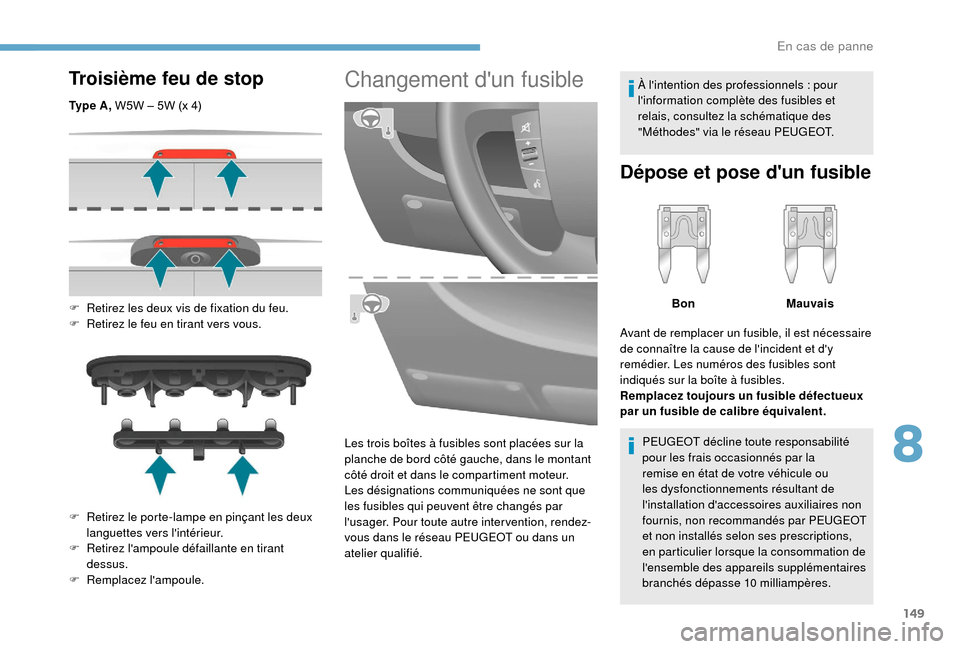

149
Troisième feu de stop
Ty p e A , W5W – 5W (x 4)
F
R
etirez les deux vis de fixation du feu.
F
R
etirez le feu en tirant vers vous.
F
R
etirez le porte-lampe en pinçant les deux
languettes vers l'intérieur.
F
R
etirez l'ampoule défaillante en tirant
dessus.
F
Re
mplacez l'ampoule.
Changement d'un fusible
Les trois boîtes à fusibles sont placées sur la
planche de bord côté gauche, dans le montant
côté droit et dans le compartiment moteur.
Les désignations communiquées ne sont que
les fusibles qui peuvent être changés par
l'usager. Pour toute autre intervention, rendez-
vous dans le réseau PEUGEOT ou dans un
atelier qualifié. À l'intention des professionnels
: pour
l'information complète des fusibles et
relais, consultez la schématique des
"Méthodes" via le réseau PEUGEOT.
Dépose et pose d'un fusible
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires non
fournis, non recommandés par PEUGEOT
et non installés selon ses prescriptions,
en particulier lorsque la consommation de
l'ensemble des appareils supplémentaires
branchés dépasse 10 milliampères. Bon
Mauvais
Avant de remplacer un fusible, il est nécessaire
de connaître la cause de l'incident et d'y
remédier. Les numéros des fusibles sont
indiqués sur la boîte à fusibles.
Remplacez toujours un fusible défectueux
par un fusible de caIibre équivalent.
8
En cas de panne
Page 152 of 232

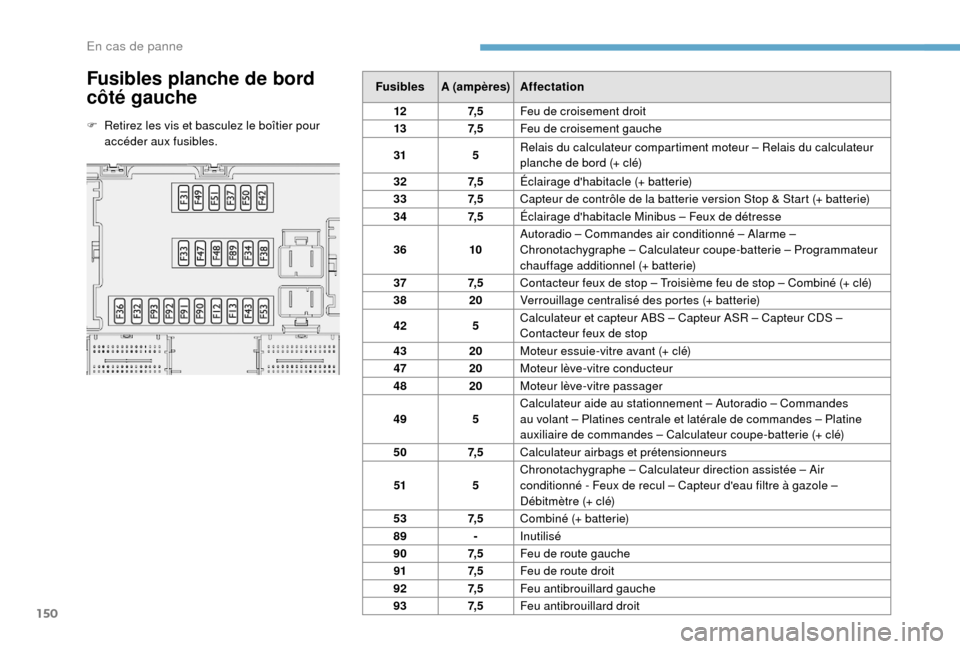

150
Fusibles planche de bord
côté gauche
F Retirez les vis et basculez le boîtier pour accéder aux fusibles. Fusibles
A (ampères) Affectation
12 7, 5Feu de croisement droit
13 7, 5Feu de croisement gauche
31 5Relais du calculateur compartiment moteur – Relais du calculateur
planche de bord (+ clé)
32 7, 5Éclairage d'habitacle (+ batterie)
33 7, 5Capteur de contrôle de la batterie version Stop & Start (+ batterie)
34 7, 5Éclairage d'habitacle Minibus – Feux de détresse
36 10Autoradio – Commandes air conditionné – Alarme –
Chronotachygraphe – Calculateur coupe-batterie – Programmateur
chauffage additionnel (+ batterie)
37 7, 5Contacteur feux de stop – Troisième feu de stop – Combiné (+ clé)
38 20Verrouillage centralisé des portes (+ batterie)
42 5Calculateur et capteur ABS – Capteur ASR – Capteur CDS –
Contacteur feux de stop
43 20Moteur essuie-vitre avant (+ clé)
47 20Moteur lève-vitre conducteur
48 20Moteur lève-vitre passager
49 5Calculateur aide au stationnement – Autoradio – Commandes
au volant – Platines centrale et latérale de commandes – Platine
auxiliaire de commandes – Calculateur coupe-batterie (+ clé)
50 7, 5Calculateur airbags et prétensionneurs
51 5Chronotachygraphe – Calculateur direction assistée – Air
conditionné
- Feux de recul – Capteur d'eau filtre à gazole –
Débitmètre (+ clé)
53 7, 5Combiné (+ batterie)
89 -Inutilisé
90 7, 5Feu de route gauche
91 7, 5Feu de route droit
92 7, 5Feu antibrouillard gauche
93 7, 5Feu antibrouillard droit
En cas de panne
