2018 Peugeot Boxer Manuel du propriétaire (in French)

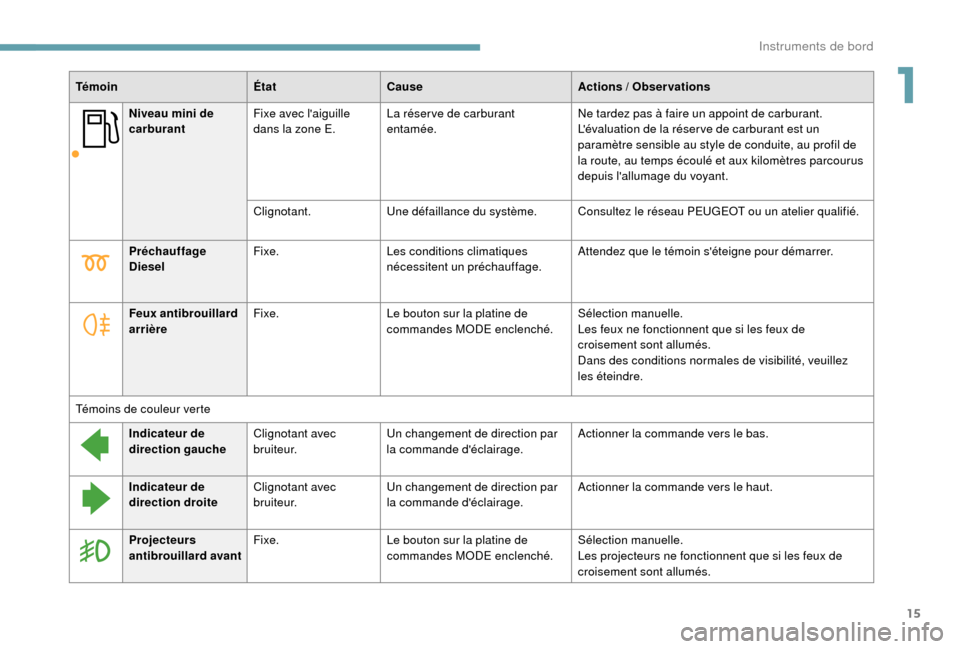

15
Niveau mini de
carburantFixe avec l'aiguille
dans la zone E. La réser ve de carburant
entamée. Ne tardez pas à faire un appoint de carburant.
L'évaluation de la réser ve de carburant est un
paramètre sensible au style de conduite, au profil de
la route, au temps écoulé et aux kilomètres parcourus
depuis l'allumage du voyant.
Clignotant. Une défaillance du système. Consultez le réseau PEUGEOT ou un atelier qualifié.
Témoin
ÉtatCause Actions

/ Observations
Préchauffage
Diesel Fixe.
Les conditions climatiques
nécessitent un préchauffage. Attendez que le témoin s'éteigne pour démarrer.
Feux antibrouillard
arrière Fixe.
Le bouton sur la platine de
commandes MODE enclenché. Sélection manuelle.
Les feux ne fonctionnent que si les feux de
croisement sont allumés.
Dans des conditions normales de visibilité, veuillez
les éteindre.
Témoins de couleur verte Indicateur de
direction gauche Clignotant avec
b r u i t e u r. Un changement de direction par
la commande d'éclairage. Actionner la commande vers le bas.
Indicateur de
direction droite Clignotant avec
b r u i t e u r. Un changement de direction par
la commande d'éclairage. Actionner la commande vers le haut.
Projecteurs
antibrouillard avant Fixe.
Le bouton sur la platine de
commandes MODE enclenché. Sélection manuelle.
Les projecteurs ne fonctionnent que si les feux de
croisement sont allumés.
1
Instruments de bord

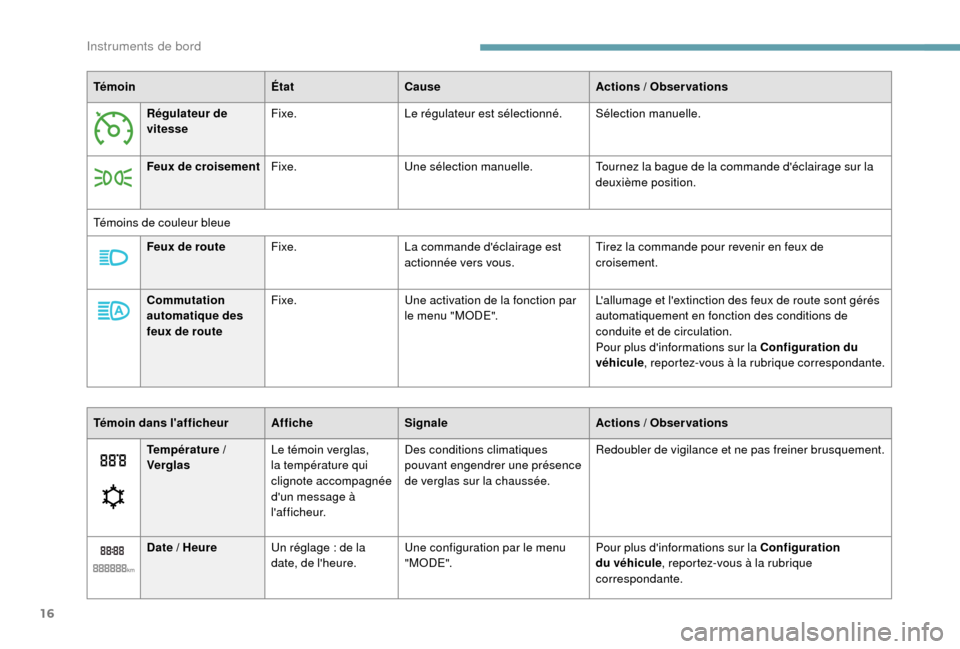

16
TémoinÉtatCause Actions / Observations
Régulateur de
vitesse Fixe.
Le régulateur est sélectionné. Sélection manuelle.
Feux de croisement Fixe. Une sélection manuelle. Tournez la bague de la commande d'éclairage sur la
deuxième position.
Témoins de couleur bleue Feux de route Fixe. La commande d'éclairage est
actionnée vers vous. Tirez la commande pour revenir en feux de
croisement.
Commutation
automatique des
feux de route Fixe.
Une activation de la fonction par
le menu "MODE". L'allumage et l'extinction des feux de route sont gérés
automatiquement en fonction des conditions de
conduite et de circulation.
Pour plus d'informations sur la Configuration du
véhicule
, reportez-vous à la rubrique correspondante.
Température /
Verglas Le témoin verglas,
la température qui
clignote accompagnée
d'un message à
l 'a f f i c h e u r. Des conditions climatiques
pouvant engendrer une présence
de verglas sur la chaussée.
Redoubler de vigilance et ne pas freiner brusquement.
Date
/ Heure Un réglage
: de la
date, de l'heure. Une configuration par le menu
"MODE". Pour plus d'informations sur la Configuration
du véhicule
, reportez-vous à la rubrique
correspondante.
Témoin dans l'afficheur Affiche
SignaleActions


/ Observations
Instruments de bord

17
Clé d'entretienUne clé de
maintenance qui reste
allumée. Une révision d'entretien arrivant
à échéance.
Reportez-vous à la liste des vérifications dans le plan
d'entretien du constructeur , puis effectuez la visite
d'entretien.
Stop & Star t Fixe. A l'arrêt du véhicule (feu rouge,
stop, encombrements…), le Stop
& Start a mis le moteur en mode
S T O P. Dès que vous souhaitez repartir, le témoin s'éteint et le
moteur redémarre automatiquement en mode START.
Clignotant
quelques


secondes,
puis s'éteint. Le mode STOP est
momentanément indisponible.
Pour plus d'informations sur le Stop & Star t
, repor tez-
vous à la rubrique correspondante.
Indicateur de
changement de
rapport La flèche vers le haut. Le rapport supérieur peut être
engagé. Pour plus d'informations sur l'
Indicateur de
changement de rapport , reportez-vous à la rubrique
correspondante.
Limiteur de
vitesse Fixe.
Le limiteur est activé. Sélection manuelle.
Pour plus d'informations sur le Limiteur de vitesse ,
reportez-vous à la rubrique correspondante.
Fixe avec "OFF". Le limiteur est sélectionné et inactif.
Témoin dans l'afficheur Affiche
SignaleActions

/ Observations
Hauteur du
faisceau Un réglage des
projecteurs. Une position de 0 à 3 en fonction
de la charge transportée. Régler par les boutons sur la platine de commandes
MODE.
1
Instruments de bord

18

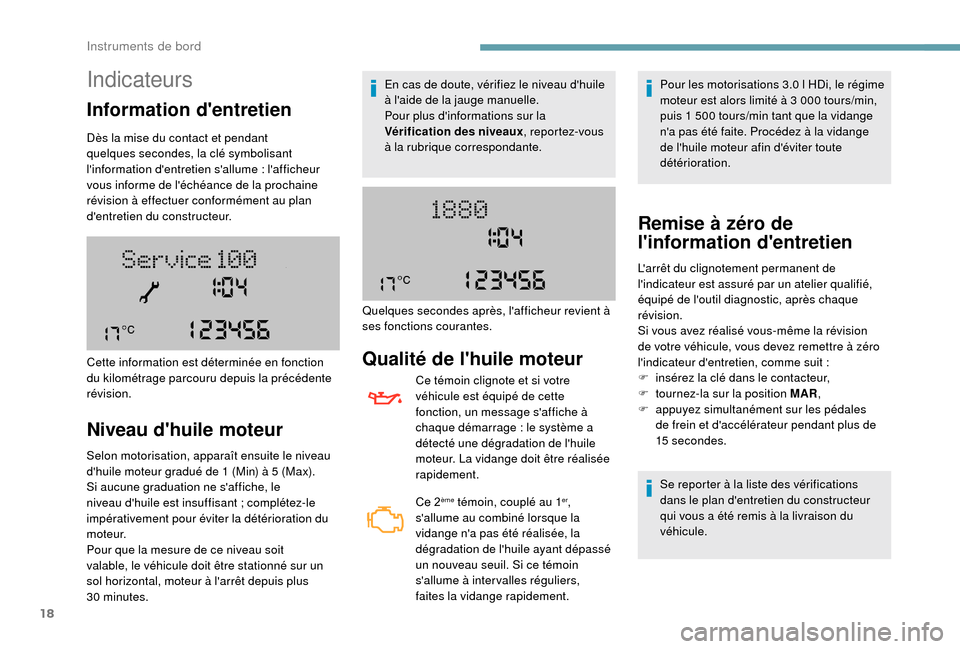

Indicateurs
Information d'entretien
Dès la mise du contact et pendant
quelques secondes, la clé symbolisant
l'information d'entretien s'allume
: l'afficheur
vous informe de l'échéance de la prochaine
révision à effectuer conformément au plan
d'entretien du constructeur.
Niveau d'huile moteur
Selon motorisation, apparaît ensuite le niveau
d'huile moteur gradué de 1 (Min) à 5 (Max).
Si aucune graduation ne s'affiche, le
niveau d'huile est insuffisant ; complétez-le
impérativement pour éviter la détérioration du
moteur.
Pour que la mesure de ce niveau soit
valable, le véhicule doit être stationné sur un
sol horizontal, moteur à l'arrêt depuis plus
30


minutes.
Cette information est déterminée en fonction
du kilométrage parcouru depuis la précédente
révision. En cas de doute, vérifiez le niveau d'huile
à l'aide de la jauge manuelle.
Pour plus d'informations sur la
Vérification des niveaux
, reportez-vous
à la rubrique correspondante.
Qualité de l'huile moteur
Ce témoin clignote et si votre
véhicule est équipé de cette
fonction, un message s'affiche à
chaque démarrage
: le système a
détecté une dégradation de l'huile
moteur. La vidange doit être réalisée
rapidement.
Ce 2
ème témoin, couplé au 1er,
s'allume au combiné lorsque la
vidange n'a pas été réalisée, la
dégradation de l'huile ayant dépassé
un nouveau seuil. Si ce témoin
s'allume à intervalles réguliers,
faites la vidange rapidement. Pour les motorisations 3.0 l HDi, le régime
moteur est alors limité à 3 000 tours/min,
puis 1 500 tours/min tant que la vidange
n'a pas été faite. Procédez à la vidange
de l'huile moteur afin d'éviter toute
détérioration.
Quelques secondes après, l'afficheur revient à
ses fonctions courantes.
Remise à zéro de
l'information d'entretien
Se reporter à la liste des vérifications
dans le plan d'entretien du constructeur
qui vous a été remis à la livraison du
véhicule.
L'arrêt du clignotement permanent de
l'indicateur est assuré par un atelier qualifié,
équipé de l'outil diagnostic, après chaque
révision.
Si vous avez réalisé vous-même la révision
de votre véhicule, vous devez remettre à zéro
l'indicateur d'entretien, comme suit
:
F

i

nsérez la clé dans le contacteur,
F

t

ournez-la sur la position MAR
,
F

a
ppuyez simultanément sur les pédales
de frein et d'accélérateur pendant plus de
15

secondes.
Instruments de bord

19

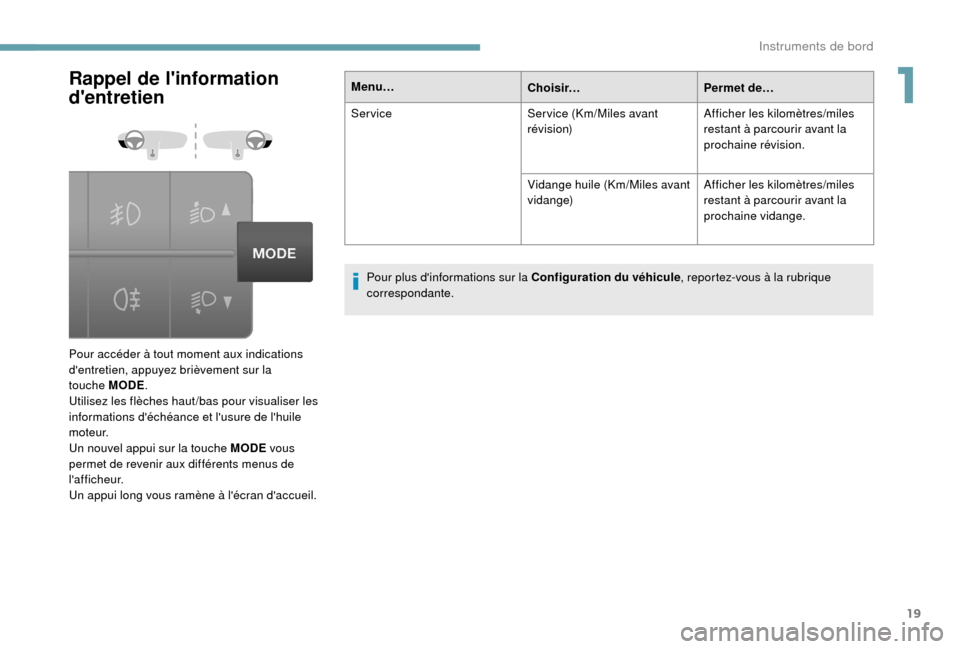

Rappel de l'information
d'entretien
Pour accéder à tout moment aux indications
d'entretien, appuyez brièvement sur la
touche

MODE.
Utilisez les flèches haut /bas pour visualiser les
informations d'échéance et l'usure de l'huile
moteur.
Un nouvel appui sur la touche MODE vous
permet de revenir aux différents menus de
l 'a f f i c h e u r.
Un appui long vous ramène à l'écran d'accueil. Menu…
Choisir…Permet de…
Service Ser vice (Km/Miles avant
révision)Afficher les kilomètres/miles
restant à parcourir avant la
prochaine révision.
Vidange huile (Km/Miles avant
v i d a n g e) Afficher les kilomètres/miles
restant à parcourir avant la
prochaine vidange.
Pour plus d'informations sur la Configuration du véhicule , reportez-vous à la rubrique
correspondante.
1
Instruments de bord

20

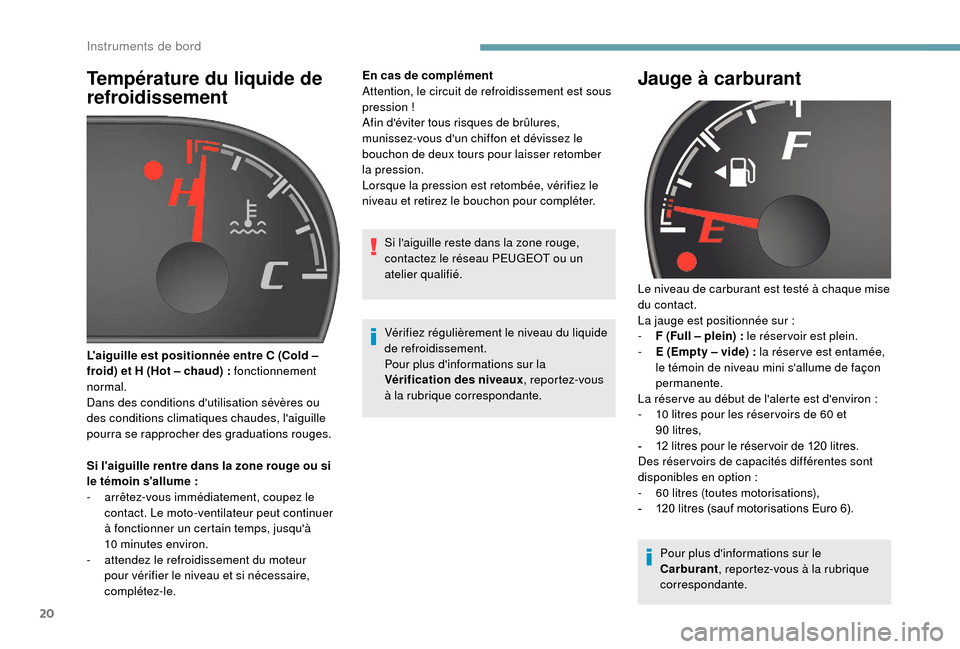

Température du liquide de
refroidissement
Si l'aiguille rentre dans la zone rouge ou si
le témoin s'allume :
-

a
rrêtez-vous immédiatement, coupez le
contact. Le moto-ventilateur peut continuer
à fonctionner un certain temps, jusqu'à
10
minutes environ.
-

a
ttendez le refroidissement du moteur
pour vérifier le niveau et si nécessaire,
complétez-le. En cas de complément
Attention, le circuit de refroidissement est sous
pression


!
Afin d'éviter tous risques de brûlures,
munissez-vous d'un chiffon et dévissez le
bouchon de deux tours pour laisser retomber
la pression.
Lorsque la pression est retombée, vérifiez le
niveau et retirez le bouchon pour compléter.
L'aiguille est positionnée entre C (Cold –
froid) et H (Hot – chaud) : fonctionnement
normal.
Dans des conditions d'utilisation sévères ou
des conditions climatiques chaudes, l'aiguille
pourra se rapprocher des graduations rouges. Si l'aiguille reste dans la zone rouge,
contactez le réseau PEUGEOT ou un
atelier qualifié.
Vérifiez régulièrement le niveau du liquide
de refroidissement.
Pour plus d'informations sur la
Vérification des niveaux
, reportez-vous
à la rubrique correspondante.
Jauge à carburant
Le niveau de carburant est testé à chaque mise
du contact.
La jauge est positionnée sur
:
-

F (
Full – plein) : le réservoir est plein.
-

E (
Empty – vide) : la réser ve est entamée,
le témoin de niveau mini s'allume de façon
permanente.
La réser ve au début de l'alerte est d'environ
:
-

1
0 litres pour les réser voirs de 60 et
90
litres,
-

1
2 litres pour le réser voir de 120 litres.
Des réser voirs de capacités différentes sont
disponibles en option
:
-
6

0 litres (toutes motorisations),
-

1
20 litres (sauf motorisations Euro 6).
Pour plus d'informations sur le
Carburant , reportez-vous à la rubrique
correspondante.
Instruments de bord

21

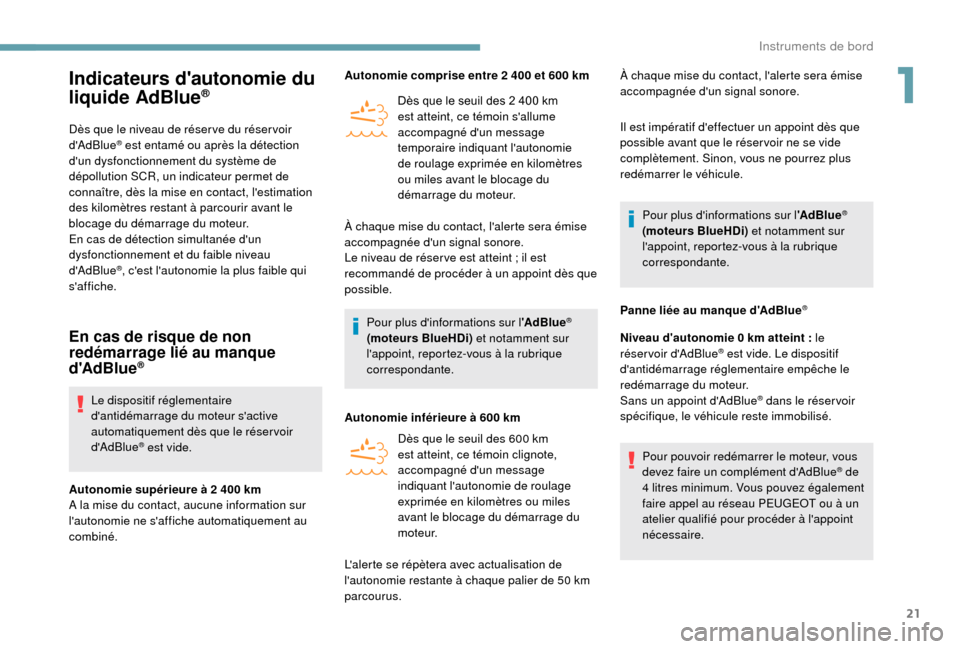

Indicateurs d'autonomie du
liquide AdBlue®
Dès que le niveau de réser ve du réser voir
d'AdBlue® est entamé ou après la détection
d'un dysfonctionnement du système de
dépollution SCR, un indicateur permet de
connaître, dès la mise en contact, l'estimation
des

kilomètres restant à parcourir avant le
blocage du démarrage du moteur.
En cas de détection simultanée d'un
dysfonctionnement et du faible niveau
d'AdBlue
®, c'est l'autonomie la plus faible qui
s'affiche.
En cas de risque de non
redémarrage lié au manque
d'AdBlue
®
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réser voir
d'AdBlue
® est vide.
Autonomie supérieure à 2 400 km
A la mise du contact, aucune information sur
l'autonomie ne s'affiche automatiquement au
combiné. Autonomie comprise entre 2 400 et 600 km
Dès que le seuil des 2 400 km
est atteint, ce témoin s'allume
accompagné d'un message
temporaire indiquant l'autonomie
de roulage exprimée en kilomètres
ou miles avant le blocage du
démarrage du moteur.
À chaque mise du contact, l'alerte sera émise
accompagnée d'un signal sonore.
Le niveau de réser ve est atteint ; il est
recommandé de procéder à un appoint dès que
possible.
Pour plus d'informations sur l 'AdBlue
®
(moteurs BlueHDi) et notamment sur
l'appoint, reportez-vous à la rubrique
correspondante.
Autonomie inférieure à 600 km Dès que le seuil des 600 km
est atteint, ce témoin clignote,
accompagné d'un message
indiquant l'autonomie de roulage
exprimée en kilomètres ou miles
avant le blocage du démarrage du
moteur. À chaque mise du contact, l'alerte sera émise
accompagnée d'un signal sonore.
Il est impératif d'effectuer un appoint dès que
possible avant que le réser voir ne se vide
complètement. Sinon, vous ne pourrez plus
redémarrer le véhicule.
Pour plus d'informations sur l 'AdBlue
®
(moteurs BlueHDi) et notamment sur
l'appoint, reportez-vous à la rubrique
correspondante.
Panne liée au manque d'AdBlue
®
Niveau d'autonomie 0 km atteint : le
réservoir d'AdBlue® est vide. Le dispositif
d'antidémarrage réglementaire empêche le
redémarrage du moteur.
Sans un appoint d'AdBlue
® dans le réser voir
spécifique, le véhicule reste immobilisé.
Pour pouvoir redémarrer le moteur, vous
devez faire un complément d'AdBlue
® de
4 litres minimum. Vous pouvez également
faire appel au réseau PEUGEOT ou à un
atelier qualifié pour procéder à l'appoint
nécessaire.
L'alerte se répètera avec actualisation de
l'autonomie restante à chaque palier de 50 km
parcourus.
1
Instruments de bord

22

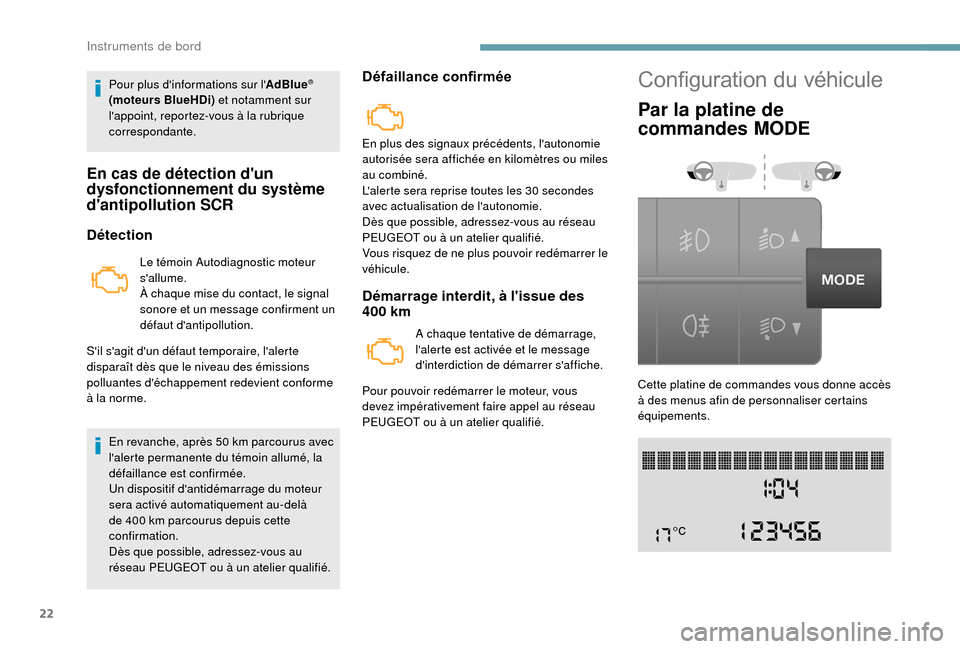

Pour plus d'informations sur l'AdBlue®
(moteurs BlueHDi) et notamment sur
l'appoint, reportez-vous à la rubrique
correspondante.
En cas de détection d'un
dysfonctionnement du système
d'antipollution SCR
Détection
Le témoin Autodiagnostic moteur
s'allume.
À chaque mise du contact, le signal
sonore et un message confirment un
défaut d'antipollution.
S'il s'agit d'un défaut temporaire, l'alerte
disparaît dès que le niveau des émissions
polluantes d'échappement redevient conforme
à la norme.
En revanche, après 50
km parcourus avec
l'alerte permanente du témoin allumé, la
défaillance est confirmée.
Un dispositif d'antidémarrage du moteur
sera activé automatiquement au-delà
de 400
km parcourus depuis cette
confirmation.
Dès que possible, adressez-vous au
réseau PEUGEOT ou à un atelier qualifié.
Défaillance confirmée
En plus des signaux précédents, l'autonomie
autorisée sera affichée en kilomètres ou miles
au combiné.
L'alerte sera reprise toutes les 30


secondes
avec actualisation de l'autonomie.
Dès que possible, adressez-vous au réseau
PEUGEOT ou à un atelier qualifié.
Vous risquez de ne plus pouvoir redémarrer le
véhicule.
Démarrage interdit, à l'issue des
400 km
A chaque tentative de démarrage,
l'alerte est activée et le message
d'interdiction de démarrer s'affiche.
Pour pouvoir redémarrer le moteur, vous
devez impérativement faire appel au réseau
PEUGEOT ou à un atelier qualifié.
Configuration du véhicule
Par la platine de
commandes MODE
Cette platine de commandes vous donne accès
à des menus afin de personnaliser certains
équipements.
Instruments de bord
