2018 Peugeot Boxer navigation

4
Poste de conduite10.Airbag frontal conducteur / Avertisseur
sonore.
11. Commandes au volant autoradio.
Console centrale
3.Vide-poches / Cendrier nomade.
4. Prise accessoires 12 volts (180 W maxi).
5. Prise USB
/ Allume-cigares.
6. Contrôle dynamique de stabilité (CDS/
ASR)
/ Contrôle de traction intelligent.
7. Aide à la descente.
8. Alerte de franchissement involontaire de
ligne.
9. Signal de détresse.
10. Verrouillage centralisé
/ Voyant du
verrouillage.
11. Dégivrage


/ Désembuage.
12 . Levier de vitesses.
1. Boîte à fusibles.
2. Chauffage additionnel programmable.
3. Suspension pneumatique

/ Spots de
lecture


/ Ventilation additionnelle arrière.
4. Commandes du régulateur


/ limiteur de
vitesse.
5. Configuration du véhicule

/ Hauteur du
faisceau des projecteurs


/ Antibrouillards
avant/arrière.
6. Commandes d'éclairage et d'indicateurs
de direction.
7. Combiné avec afficheur.
8. Commandes d'essuie-vitre

/ lave-vitre

/
ordinateur de bord.
9. Contacteur.
1.Autoradio


/ Navigation.
2. Chauffage


/ Air conditionné.
Vue d'ensemble

27
Par le système audio-
télématique tactile
Cette façade d'autoradio, située au centre
de la planche de bord, vous donne accès à
des menus afin de personnaliser certains
équipements.
Les informations correspondantes
apparaissent dans l'écran tactile.
Neuf langues sont proposées : allemand,
anglais, espagnol, français, italien, néerlandais,
polonais, portugais, turc.
Pour des raisons de sécurité, certains menus
ne sont accessibles que contact coupé. Cette touche de la façade vous
permet d'accéder au menu
"Réglages". Cette touche dans l'écran vous
permet de remonter dans un menu
ou d'augmenter une valeur.
Cette touche dans l'écran vous
permet de descendre dans un menu
ou de diminuer une valeur.
Menu "Réglages"
1.
"Affichage".
2. "Commandes vocales".
3. "Horloge et Date".
4. "Sécurité / Aide".
5. "Lumières".
6. "Portes & verrouillage".
7. "Audi o".
8. "Téléphone / Bluetooth".
9. "Réglage radio".
10. "Restaurer Réglages" pour revenir aux
réglages par défaut du constructeur.
11. "Effac. données pers." pour supprimer
toutes vos données personnelles, liées à
l'équipement Bluetooth, dans le système
audio.
Pour plus d'informations sur l'audio,
le téléphone, la radio et la navigation,
reportez-vous aux rubriques
correspondantes.. Les paramètres des sous-menus 4
, 5 et
6 varient en fonction des équipements
installés sur le véhicule.
A partir du sous-menu "Affichage", vous
pouvez

:
-
s
électionner "Langues" et choisir une des
langues citées ci-dessus,
-
s
électionner "Unité de mesure" et
paramétrer la consommation (l/100 km,
mpg), les distances (km, miles) et la
température (°C, °F),
-

s
électionner "Affichage Trajet B" pour
activer ou désactiver le trajet B de
l'ordinateur de bord (On, Off).
A partir du sous-menu "Sécurité / Aide", vous
pouvez


:
-

s
électionner "Parkview Caméra", puis
"Caméra de recul" pour activer ou
désactiver son utilisation (On, Off),
-

s
électionner "Parkview Caméra", puis
"Retard caméra" pour activer ou désactiver
le maintien de l'affichage pendant
10
secondes ou jusqu'à 18 km/h (On, Off),
-

s
électionner "Traffic Sign" pour activer ou
désactiver son utilisation (On, Off),
-

s
électionner "Airbag passager" pour activer
ou désactiver son utilisation (On, Off).
1
Instruments de bord

1
Système Audio-Télématique Tactile
Autoradio multimédia –
T éléphone Bluetooth® –
Navigation GPS
Sommaire
Premiers pas

1
G

lossaire
2
C

ommandes au volant
3
M

enus
3
R

adio
4
R

adio DAB (Digital Audio Broadcasting)
5
M

edia
6
N

avigation
9
T

éléphone
1
2
Informations véhicule

1
4
Réglages

1
4
Commandes vocales

1
6Le système est protégé de manière à
fonctionner uniquement sur votre véhicule.
Pour des raisons de sécurité, le
conducteur doit impérativement réaliser
les opérations nécessitant une attention
soutenue véhicule à l'arrêt.
Lorsque le moteur est arrêté et afin de
préser ver la batterie, le système se coupe
après l'activation du mode économie
d'énergie.
Premiers pas
Utiliser les boutons disposés sous l'écran
tactile pour accéder aux menus principaux,
puis appuyer sur les touches matérialisées de
l'écran tactile.
L'écran est de type "résistif ", il est
nécessaire d'effectuer un appui marqué,
notamment pour les gestes dits "glissés"
(balayage de liste, déplacement de la
carte…). Un simple effleurement ne sera
pas suffisant. Un appui à plusieurs doigts
ne sera pas pris en compte.
L'écran est utilisable avec des gants. Cette
technologie permet une utilisation par
toutes les températures.
Pour entretenir l'écran, il est recommandé
d'utiliser un chiffon doux non abrasif
(chiffon à lunettes) sans produit
additionnel.
Ne pas utiliser d'objets pointus sur l'écran.
Ne pas toucher l'écran avec les mains
mouillées.
En cas de forte chaleur, le volume sonore
peut être limité afin de préser ver le
système. Le retour à la situation initiale
s'effectue lorsque la température de
l'habitacle baisse.
Le système peut aussi se mettre en veille
(extinction complète de l'écran et du son)
pendant une durée minimale de 5

m
inutes.
.

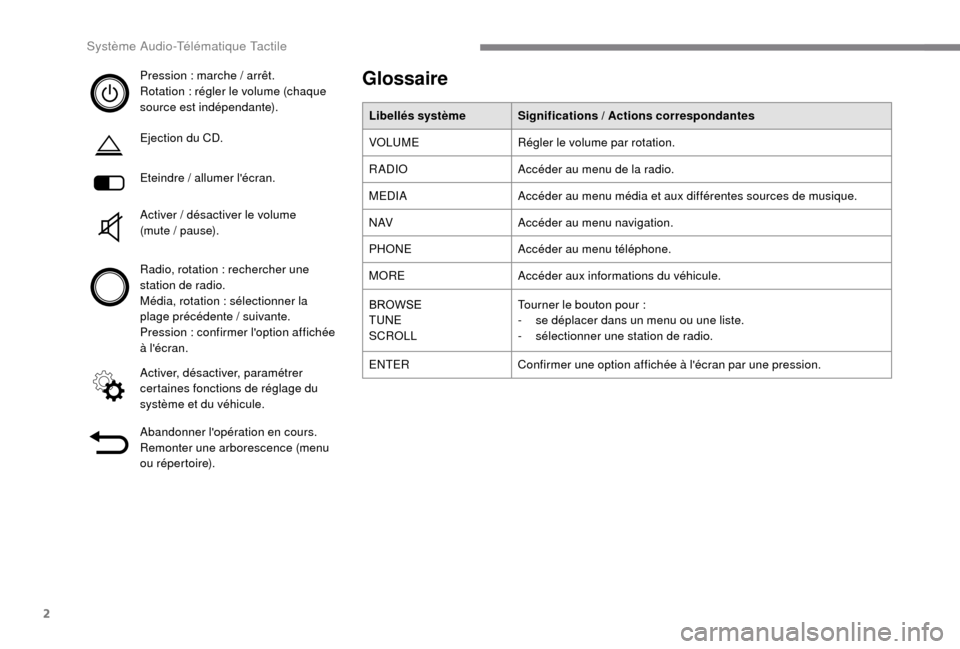

Système Audio-Télématique Tactile

2
Pression : marche / arrêt.
R otation : régler le volume (chaque
source est indépendante).
Ejection du CD.
Eteindre


/ allumer l'écran.
Activer
/ désactiver le volume
(mute


/ pause).
Radio, rotation
: rechercher une
station de radio.
Média, rotation
: sélectionner la
plage précédente
/ suivante.
Pression
: confirmer l'option affichée
à l'écran.
Activer, désactiver, paramétrer
certaines fonctions de réglage du
système et du véhicule.
Abandonner l'opération en cours.
Remonter une arborescence (menu
ou répertoire).Glossaire
Libellés système Significations / Actions correspondantes
VOLUME Régler le volume par rotation.
RADIO Accéder au menu de la radio.
MEDIA Accéder au menu média et aux différentes sources de musique.
N AV Accéder au menu navigation.
PHONE Accéder au menu téléphone.
MORE Accéder aux informations du véhicule.
BROWSE
TUNE
SCROLL Tourner le bouton pour
:
-

s
e déplacer dans un menu ou une liste.
-

s
électionner une station de radio.
ENTER Confirmer une option affichée à l'écran par une pression.
Système Audio-Télématique Tactile

4
Informations véhicule
Accéder à la température extérieure,
l'horloge, la boussole et à
l'ordinateur de bord.
Navigation
Paramétrer le guidage et choisir sa
destination.
Réglages
Activer, désactiver et paramétrer
certaines fonctions de réglage du
système et du véhicule.
Média
Sélectionner les différentes sources
de musique.
Activer, désactiver et paramétrer
certaines fonctions de réglage.
Radio
Appuyer sur "RADIO" pour afficher
les menus de radio :
Appuyer brièvement sur les touches 9 ou :
pour faire une recherche automatique.
Maintenir une pression sur les touches pour
faire une recherche rapide.
Appuyer Mémor.
Appuyer longuement sur cette touche pour
mémoriser la station en cours.
La station en écoute est indiquée en
surbrillance.
Appuyer sur la touche "Tous" pour afficher
toutes les stations de radio enregistrées dans
la bande de fréquence sélectionnée.
Navigue
-

L

iste stations .
Sélectionner une station par un appui.
-

A

ctualiser la liste en fonction de la
réception.
-

A

ppuyer sur les touches 5 ou 6 pour faire
défiler les stations de radios captées.
-

P

asser directement à la lettre désirée dans
la liste.
AM/DAB
-

C

hoisir la bande .
Choisir la gamme d'ondes.

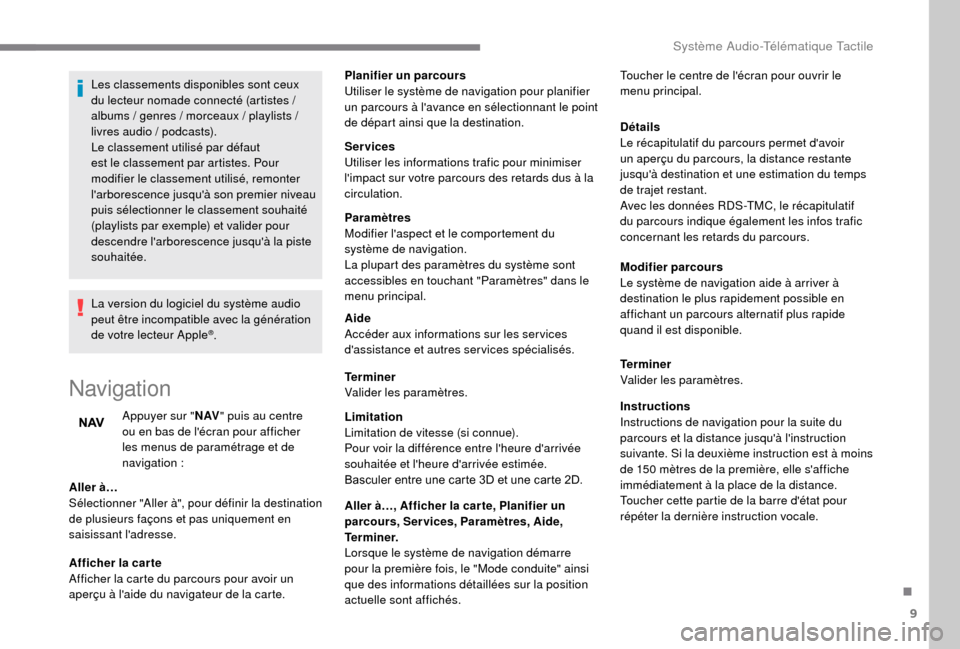

Système Audio-Télématique Tactile

9
Les classements disponibles sont ceux
du lecteur nomade connecté (artistes /
albums
/ genres / morceaux / playlists /
livres audio
/ podcasts).
Le classement utilisé par défaut
est le classement par artistes. Pour
modifier le classement utilisé, remonter
l'arborescence jusqu'à son premier niveau
puis sélectionner le classement souhaité
(playlists par exemple) et valider pour
descendre l'arborescence jusqu'à la piste
souhaitée.
La version du logiciel du système audio
peut être incompatible avec la génération
de votre lecteur Apple
®.
Navigation
Appuyer sur " N AV" puis au centre
ou en bas de l'écran pour afficher
les menus de paramétrage et de
navigation


:
Aller à…
Sélectionner "Aller à", pour définir la destination
de plusieurs façons et pas uniquement en
saisissant l'adresse.
Afficher la car te
Afficher la carte du parcours pour avoir un
aperçu à l'aide du navigateur de la carte. Planifier un parcours
Utiliser le système de navigation pour planifier
un parcours à l'avance en sélectionnant le point
de départ ainsi que la destination.
Services
Utiliser les informations trafic pour minimiser
l'impact sur votre parcours des retards dus à la
circulation.
Paramètres
Modifier l'aspect et le comportement du
système de navigation.
La plupart des paramètres du système sont
accessibles en touchant "Paramètres" dans le
menu principal.
Aide
Accéder aux informations sur les ser vices
d'assistance et autres ser vices spécialisés.
Terminer
Valider les paramètres.
Limitation
Limitation de vitesse (si connue).
Pour voir la différence entre l'heure d'arrivée
souhaitée et l'heure d'arrivée estimée.
Basculer entre une carte 3D et une carte 2D.
Aller à…, Afficher la car te, Planifier un
parcours, Services, Paramètres, Aide,
Terminer.
Lorsque le système de navigation démarre
pour la première fois, le "Mode conduite" ainsi
que des informations détaillées sur la position
actuelle sont affichés.
Détails
Le récapitulatif du parcours permet d'avoir
un aperçu du parcours, la distance restante
jusqu'à destination et une estimation du temps
de trajet restant.
Avec les données RDS-TMC, le récapitulatif
du parcours indique également les infos trafic
concernant les retards du parcours.
Modifier parcours
Le système de navigation aide à arriver à
destination le plus rapidement possible en
affichant un parcours alternatif plus rapide
quand il est disponible.
Terminer
Valider les paramètres.
Instructions
Instructions de navigation pour la suite du
parcours et la distance jusqu'à l'instruction
suivante. Si la deuxième instruction est à moins
de 150
mètres de la première, elle s'affiche
immédiatement à la place de la distance.
Toucher cette partie de la barre d'état pour
répéter la dernière instruction vocale. Toucher le centre de l'écran pour ouvrir le
menu principal.
.
Système Audio-Télématique Tactile

10
Mise à jour de carte
Pour obtenir une mise à jour pour une
carte, vous pouvez procéder de manière
suivante

:
-

G
arantie d'actualisation de carte : si
une nouvelle carte devient disponible
dans les 90 jours suivant la première
utilisation du système, vous pouvez la
télécharger une fois gratuitement.
-

M
ise à jour de carte : vous pouvez
acheter une nouvelle version de la
carte présente sur votre système.
Pour installer une mise à jour de carte sur votre
système, procédez comme suit en quatres
étapes
:
-
P

réparez un appareil USB.
-

Installez To mTo m H O M E et créez un
compte M yTo mTo m .
-
T

élechargez la carte.
-
I

nstallez la nouvelle carte. Utilisez un appareil USB et non un
périphérique de stockage en masse
(téléphone ou lecteur de média).
Afin de préser ver le système, n'utilisez
pas de répartiteur USB.
Préparer un appareil USB
La préparation de l'appareil USB doit
se faire moteur tournant et véhicule à
l'arrêt.
Afin d'effectuer une mise à jour de la carte,
vous devez disposer d'un appareil USB
remplissant les conditions ci-dessous


:
-

L
'appareil USB doit être vide.
-

L
'appareil USB dispose de 16 Go d'espace
disponible.
-

U
tilisez uniquement des appareils USB au
format FAT32 (File Allocation Table).
-

N
e pas verrouiller l'appareil USB et vérifiez
la possibilité d'enregistrer des fichiers.
Pour préparer l'appareil USB, procédez comme
suit


:
F

A
ssurez-vous que la carte que vous voulez
mettre à jour est active sur votre système de
navigation.
Si le système de navigation dispose
de plusieurs cartes et que vous voulez
mettre à jour une carte qui n'est pas active
actuellement, commencez par l'activer.
F

Sél
ectionnez " Changer carte " dans le
menu " Paramètres " de l'application de
navigation.
F

Sél
ectionnez " Mises à jour de navigation "
dans le menu " Paramètres".
F

V
ous devez indiquer si vous souhaitez
préparer un appareil USB pour télécharger
des mises à jour. Le système commence la préparation de
l'appareil USB.
-

S
i le système continue à vous
demander d'insérer un appareil USB,
assurez-vous que votre appareil USB
remplit les conditions ci-dessus, puis
réessayez.
-

S
i vous connectez plusieurs appareils
USB, le système vous demande de
retirer des appareils de façon à ce
que seul l'appareil à préparer soit
connecté.
-

S
i l'espace disponible sur l'appareil
USB est insuffisant, le système vous
demande d'utiliser un autre appareil
USB.
-

S
i vous connectez un appareil USB
contenant des fichiers, le système
vous avertit que les fichiers sur
l'appareil USB risquent d'être
supprimés.
Lorsque l'appareil USB est prêt, le message
ci-dessous apparaît


:
" Mises à jour de navigation "
La préparation de l'appareil USB est
terminé.
Vous pouvez maintenant retirer l'appareil
USB en toute sécurité. F
Sél
ectionnez "
Oui".
F
I
nsérez l'appareil USB à la prise USB
située dans le bac de rangement central
dédié au transfert de données.
Système Audio-Télématique Tactile

11
F Retirez l'appareil USB, vous pourrez désormais télécharger la nouvelle carte sur
votre appareil USB.
Installer TomTom HOME
Pour installer "TomTom HOME" et créer un
compte "MyTomTom", procédez comme suit :
F

T
éléchargez et installez l'application
To mTo m H O M E sur votre ordinateur par
l'intermédiaire de ce lien
:
tomtom.com/getstarted.
F

Sél
ectionnez et télécharger To mTo m
HOME , puis suivez les instructions à
l'écran.
Préconiser un réseau Wi-Fi sécurisé
à celui de la 3G/4G pour télécharger
l'application sur votre ordinateur.
F

C
onnectez l'appareil USB à votre
ordinateur, "TomTom HOME" démarre
automatiquement.
F

Sél
ectionnez " Se connecter " dans l'angle
supérieur droit de "TomTom HOME".
F

Sél
ectionnez " Créer un compte ", puis
saisissez vos informations pour créer un
compte "MyTomTom".
Pour recevoir les mises à jour de carte,
vous devez disposer d'un compte
" M yTo mTo m ". Une fois le compte créé, vous devez indiquer
si vous souhaitez lier votre système à votre
compte. L'appareil USB préparé représente
votre système.
F

Sél
ectionnez "
Lier l'appareil ", puis
" Fermer ".
Vous êtes désormais prêt à télécharger une
carte sur votre appareil USB.
Télécharger une carte
Connectez votre appareil USB à votre
ordinateur.
Sélectionner une carte à télécharger
-

P
our vérifier si vous avez la possibilité
de télécharger gratuitement une carte
à l'aide de la garantie d'actualisation de
carte, sélectionnez " Outils" puis " Garantie
d'actualisation de carte " dans "TomTom
HOME".
-

P
our acheter une mise à jour de carte,
sélectionnez " Acheter des cartes " dans
" To mTo m H O M E ".
-

S
i vous avez déjà acheté une mise à jour,
sélectionnez " Mettre à jour mon appareil "
d a n s " To mTo m H O M E ".
Télécharger une carte
Si une mise à jour de carte est disponible pour
votre système, elle est indiquée comme mise à
jour disponible. Si votre système dispose déjà de la carte
la plus récente, aucune mise à jour ne
vous est proposée.
F
Sél
ectionnez la carte à télécharger, puis
sélectionnez " Mettre à jour et installer ",
la carte se télécharge et s'installe sur votre
appareil USB.
F
Sél
ectionnez "
Te r m i n é" une fois le
processus fini.
Installer la carte
Le téléchargement de la nouvelle
car te doit se faire moteur tournant et
véhicule à l'arrêt.
Une fois que vous avez téléchargé une carte
sur votre appareil USB, vous pouvez l'installer
sur votre système.
F

I

nsérez l'appareil USB contenant la nouvelle
carte à la prise USB située dans le bac de
rangement central dédié au transfert de
données vers le système.
Le système détecte la présence d'une nouvelle
carte sur l'appareil USB. Il peut également
contenir une mise à jour du logiciel de
navigation si celle-ci est nécessaire pour la
nouvelle carte.
F

V
ous devez indiquer si vous souhaitez
mettre le système à jour.
F

Sél
ectionnez " Démarrer".
.
Système Audio-Télématique Tactile
