2018 Peugeot 508 Omistajan käsikirja (in Finnish)

223
Pyörän vaihdon jälkeen
Kapealla, tilaa säästävällä varapyörällä
Ajaminen useammalla kuin yhdellä
kapealla varapyörällä on kielletty.Mene mahdollisimman pian PEUGEOT-
huoltokorjaamoon tai valtuutettuun
korjaamoon ja tarkistuta ruuvien tiukkuus
ja varapyörän paine.
Pyydä tarkistamaan viallinen rengas.
Tarkistuksen jälkeen teknikko kertoo, voiko
renkaan korjata vai pitääkö se vaihtaa.
Lampun vaihtaminen
Ajovaloissa on suojalakalla käsitellyt
polykarbonaattilasit.
F

ä
lä puhdista niitä kuivalla kankaalla
ja hankaavalla puhdistusaineella tai
liuottimella
F

k
äytä vain pesusientä ja saippuavettä
tai neutraalia puhdistusainetta
F

k
un käytät painepesua pinttyneisiin
likatahroihin, älä suihkuta liian kauan
aikaa valonheittimiin, lamppuihin ja
niiden ympäristöön, etteivät niiden
lakkapinta ja tiivisteet vahingoitu. Kytke sytytysvirta pois päältä ja anna
valojen olla pois päältä useita minuutteja
ennen polttimoiden vaihtoa – vakavan
palovamman vaara!
F

Ä
lä koske sormin halogeenipolttimon
lasiosaan, vaan käytä nukkaamatonta
liinaa.
On hyvin tärkeää käyttää UV-suojattuja
polttimoita, jotta ajovalot eivät vaurioidu.
Vaihda viallinen polttimo uuteen
polttimoon, joka on samaa tyyppiä ja
ominaisuuksiltaan sama kuin edellinen.
Tietyissä sääolosuhteissa (alhainen
lämpötila, kosteus) etu- sekä
takavalonheittimien lasien sisäpintaan
kertyy huurua; tämä katoaa, kun valot ovat
palaneet muutaman minuutin.
Loistediodit (LED)
Kun tämäntyyppinen lamppu on
vaihdettava, ota yhteys PEUGEOT-
verkostoon tai valtuutettuun korjaamoon.
F

K

iristä muut pultit pelkällä
pyöränmutteriavaimella 5 .
F

L

aita suojukset jokaisen pyöränpultin päälle
(varustetason mukaan).
F

A

seta työkalut niille kuuluvaan paikkaan.
Suosittelemme seuraavaa:
-
k

ytke tietyt ajoavustintoiminnot
pois päältä (aktiivinen jarruavustin,
dynaaminen vakionopeussäädin jne.)
pyörään kiinnitetyn tarran ohjeiden
mukaisesti
-

ä

lä aja yli sallittua 80

km/h:n nopeutta.
8
Toimintahäiriön sattuessa

224

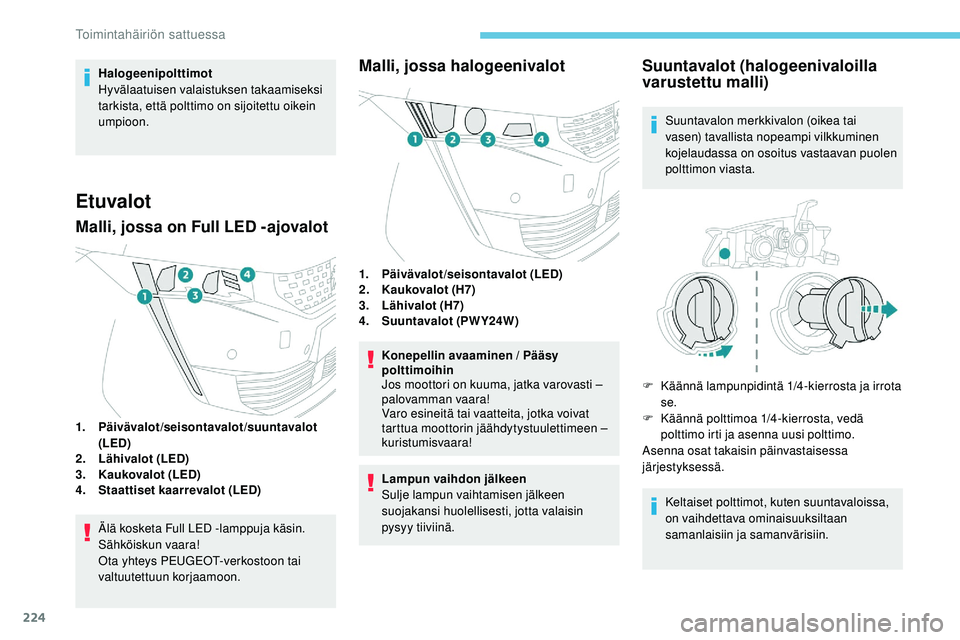

Halogeenipolttimot
Hyvälaatuisen valaistuksen takaamiseksi
tarkista, että polttimo on sijoitettu oikein
umpioon.
Etuvalot
Malli, jossa on Full LED -ajovalot
1.Päivävalot/seisontavalot/suuntavalot
(LED)
2. Lähivalot (LED)
3. Kaukovalot (LED)
4. Staattiset kaarrevalot (LED)
Älä kosketa Full LED -lamppuja käsin.
Sähköiskun vaara!
Ota yhteys PEUGEOT-verkostoon tai
valtuutettuun korjaamoon.
Malli, jossa halogeenivalot
1.Päivävalot/seisontavalot (LED)
2. Kaukovalot (H7)
3. Lähivalot (H7)
4. Suuntavalot (PWY24W)
Konepellin avaaminen / Pääsy
polttimoihin
Jos moottori on kuuma, jatka varovasti –
palovamman vaara!
Varo esineitä tai vaatteita, jotka voivat
tarttua moottorin jäähdytystuulettimeen –
kuristumisvaara!
Lampun vaihdon jälkeen
Sulje lampun vaihtamisen jälkeen
suojakansi huolellisesti, jotta valaisin
pysyy tiiviinä.
Suuntavalot (halogeenivaloilla
varustettu malli)
Suuntavalon merkkivalon (oikea tai
vasen) tavallista nopeampi vilkkuminen
kojelaudassa on osoitus vastaavan puolen
polttimon viasta.
F

K
äännä lampunpidintä 1/4-kierrosta ja irrota
se.
F

K
äännä polttimoa 1/4-kierrosta, vedä
polttimo irti ja asenna uusi polttimo.
Asenna osat takaisin päinvastaisessa
järjestyksessä.
Keltaiset polttimot, kuten suuntavaloissa,
on vaihdettava ominaisuuksiltaan
samanlaisiin ja samanvärisiin.
Toimintahäiriön sattuessa

225

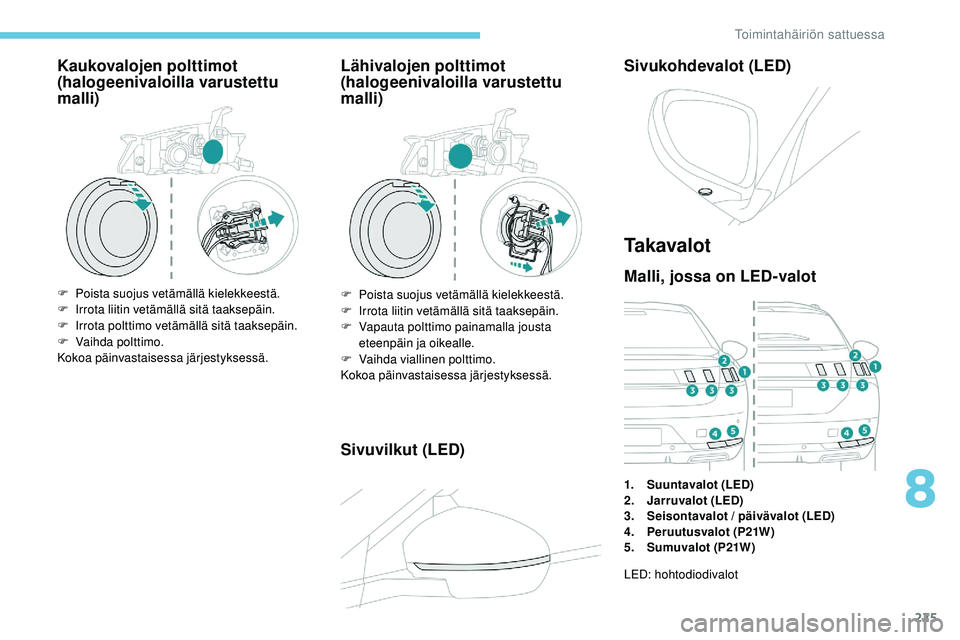

Kaukovalojen polttimot
(halogeenivaloilla varustettu
malli)
F Poista suojus vetämällä kielekkeestä.
F I rrota liitin vetämällä sitä taaksepäin.
F

I
rrota polttimo vetämällä sitä taaksepäin.
F

V
aihda polttimo.
Kokoa päinvastaisessa järjestyksessä.
Lähivalojen polttimot
(halogeenivaloilla varustettu
malli)
F Poista suojus vetämällä kielekkeestä.
F I rrota liitin vetämällä sitä taaksepäin.
F

V
apauta polttimo painamalla jousta
eteenpäin ja oikealle.
F

V
aihda viallinen polttimo.
Kokoa päinvastaisessa järjestyksessä.
Sivuvilkut (LED) Sivukohdevalot (LED)
Ta k a v a l o t
Malli, jossa on LED-valot
1.
Suuntavalot (LED)
2. Jarruvalot (LED)
3. Seisontavalot / päivävalot (LED)
4. Peruutusvalot (P21W)
5. Sumuvalot (P21W)
LED: hohtodiodivalot
8
Toimintahäiriön sattuessa

226
Malli, jossa on mukautuvat Full
LED -ajovalot
1.Suuntavalot (LED)
2. Jarruvalot (LED)
3. Seisontavalot / päivävalot (LED)
4. Peruutusvalot (P21W)
5. Sumuvalot (P21W)
Peruutusvalot/sumuvalot
LED: hohtodiodivalot Nämä polttimot vaihdetaan takapuskurin
ulkopuolelta:
F

v
ie käsi puskurin alle
F
k
äännä lampunpidintä 1/4-kierrosta ja irrota
se
F
k
äännä polttimoa 1/4-kierrosta, vedä
polttimo irti ja asenna uusi polttimo.
Kokoa päinvastaisessa järjestyksessä.
Varo koskemasta äänenvaimentimeen,
jos vaihdat polttimoa, kun sytytysvirran
katkaisemisesta on kulunut vain muutama
minuutti – palovammavaara!
Peruutusvalot
Sumuvalot
Lisäjarruvalo (LED)
Toimintahäiriön sattuessa

227

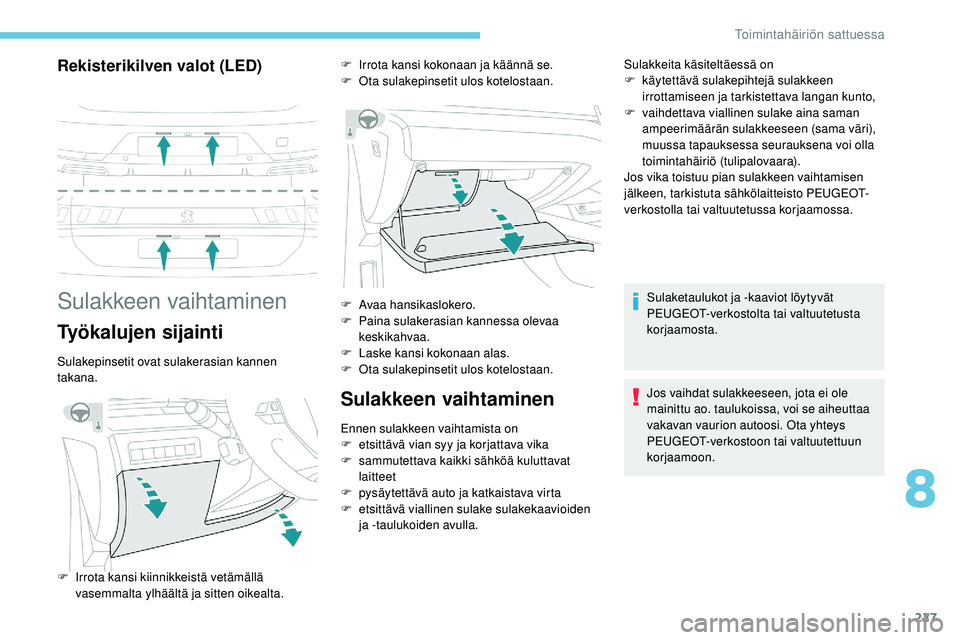

Rekisterikilven valot (LED)
Sulakkeen vaihtaminen
Työkalujen sijainti
Sulakepinsetit ovat sulakerasian kannen
takana.
Sulakkeen vaihtaminen
Ennen sulakkeen vaihtamista on
F e tsittävä vian syy ja korjattava vika
F

s
ammutettava kaikki sähköä kuluttavat
laitteet
F

p
ysäytettävä auto ja katkaistava virta
F

e
tsittävä viallinen sulake sulakekaavioiden
ja -taulukoiden avulla. Sulakkeita käsiteltäessä on
F

kä
ytettävä sulakepihtejä sulakkeen
irrottamiseen ja tarkistettava langan kunto,
F
v
aihdettava viallinen sulake aina saman
ampeerimäärän sulakkeeseen (sama väri),
muussa tapauksessa seurauksena voi olla
toimintahäiriö (tulipalovaara).
Jos vika toistuu pian sulakkeen vaihtamisen
jälkeen, tarkistuta sähkölaitteisto PEUGEOT-
verkostolla tai valtuutetussa korjaamossa.
F
I
rrota kansi kokonaan ja käännä se.
F
O
ta sulakepinsetit ulos kotelostaan.
F

I

rrota kansi kiinnikkeistä vetämällä
vasemmalta ylhäältä ja sitten oikealta. F

A
vaa hansikaslokero.
F
P
aina sulakerasian kannessa olevaa
keskikahvaa.
F
L
aske kansi kokonaan alas.
F
O
ta sulakepinsetit ulos kotelostaan. Sulaketaulukot ja -kaaviot löytyvät
PEUGEOT-verkostolta tai valtuutetusta
korjaamosta.
Jos vaihdat sulakkeeseen, jota ei ole
mainittu ao. taulukoissa, voi se aiheuttaa
vakavan vaurion autoosi. Ota yhteys
PEUGEOT-verkostoon tai valtuutettuun
korjaamoon.
8
Toimintahäiriön sattuessa

228
Sähkötoimisten lisävarusteiden
asentaminen
Auton sähköjärjestelmä on tarkoitettu
vakiovarusteille tai valinnaisille
lisävarusteille.
Ennen kuin asennat muita varusteita
tai sähkötoimisia lisävarusteita autoosi,
ota yhteys PEUGEOT-verkostoon tai
valtuutettuun korjaamoon.
PEUGEOT ei ota vastuuta kustannuksista,
jotka aiheutuvat auton korjauksista tai
toimintahäiriöistä, jotka johtuvat sellaisten
lisävarusteiden asennuksesta, joita
PEUGEOT ei toimita tai suosittele, ja
joita ei ole asennettu autovalmistajan
antamien ohjeiden mukaisesti. Tämä
koskee erityisesti kaikkia laitteita, joiden
yhteiskulutus on yli 10 milliampeeria.
Kojelaudan sulakkeet
Sulakerasia on sijoitettu kojelaudan alaosaan
(vasemmalle).
Pääset käsiksi sulakkeisiin noudattamalla
sulakkeiden vaihdossa tarvittavien työkalujen
esille ottamista koskevia ohjeita.
Katso lisätietoja työkalusarjan esille
ottamisesta asiaa käsittelevästä kohdasta.
Ehjä
Viallinen
Sulakepihdit
Toimintahäiriön sattuessa

229

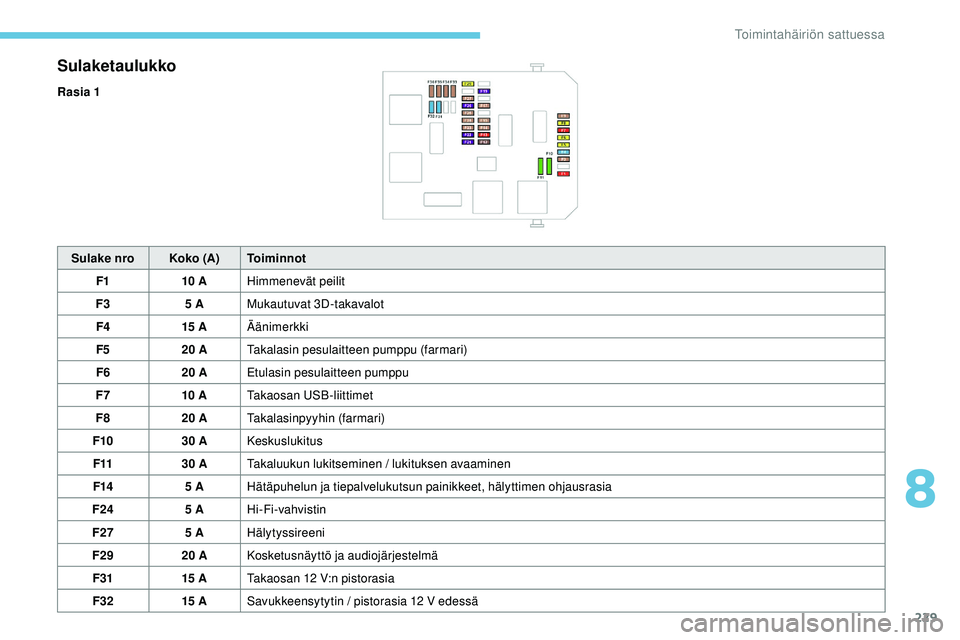

Sulaketaulukko
Rasia 1Sulake nro Koko (A)Toiminnot
F1 10 AHimmenevät peilit
F3 5 AMukautuvat 3D-takavalot
F4 15 AÄänimerkki
F5 20 ATakalasin pesulaitteen pumppu (farmari)
F6 20 AEtulasin pesulaitteen pumppu
F7 10 ATakaosan USB-liittimet
F8 20 ATakalasinpyyhin (farmari)
F10 30 AKeskuslukitus
F11 30 ATakaluukun lukitseminen / lukituksen avaaminen
F14 5 AHätäpuhelun ja tiepalvelukutsun painikkeet, hälyttimen ohjausrasia
F24 5 AHi-Fi-vahvistin
F27 5 AHälytyssireeni
F29 20 AKosketusnäyttö ja audiojärjestelmä
F31 15 ATakaosan 12 V:n pistorasia
F32 15 ASavukkeensytytin / pistorasia 12 V edessä
8
Toimintahäiriön sattuessa

230

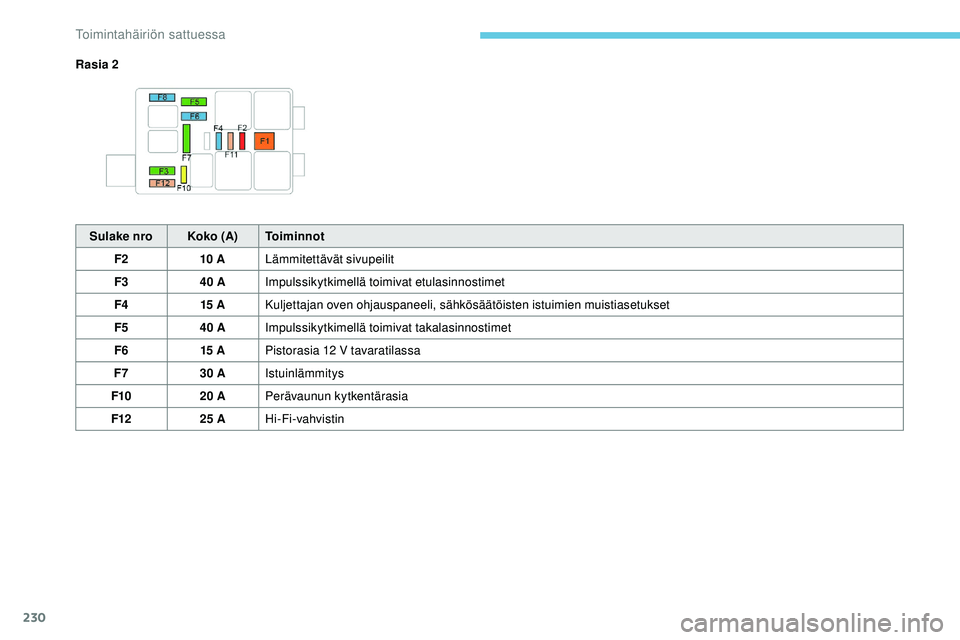

Rasia 2Sulake nro Koko (A)Toiminnot
F2 10 ALämmitettävät sivupeilit
F3 40 AImpulssikytkimellä toimivat etulasinnostimet
F4 15 AKuljettajan oven ohjauspaneeli, sähkösäätöisten istuimien muistiasetukset
F5 40 AImpulssikytkimellä toimivat takalasinnostimet
F6 15 APistorasia 12 V tavaratilassa
F7 30 AIstuinlämmitys
F10 20 APerävaunun kytkentärasia
F12 25 AHi-Fi-vahvistin
Toimintahäiriön sattuessa
