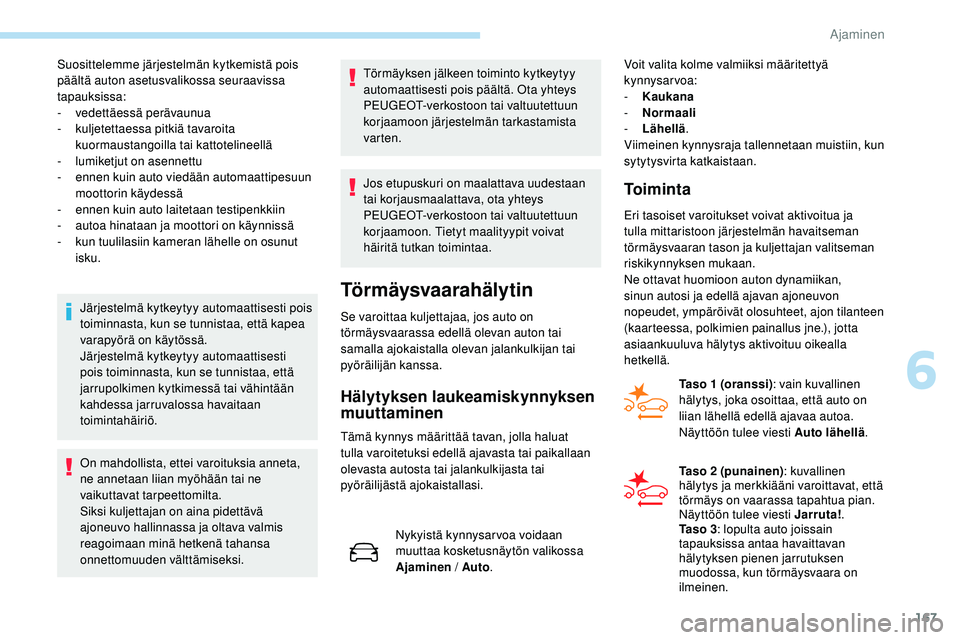

167
Suosittelemme järjestelmän kytkemistä pois
päältä auton asetusvalikossa seuraavissa
tapauksissa:
-
v
edettäessä perävaunua
-

k
uljetettaessa pitkiä tavaroita
kuormaustangoilla tai kattotelineellä
-
lu

miketjut on asennettu
-
e

nnen kuin auto viedään automaattipesuun
moottorin käydessä
-
e

nnen kuin auto laitetaan testipenkkiin
-

a
utoa hinataan ja moottori on käynnissä
-
k

un tuulilasiin kameran lähelle on osunut
isku.
Järjestelmä kytkeytyy automaattisesti pois
toiminnasta, kun se tunnistaa, että kapea
varapyörä on käytössä.
Järjestelmä kytkeytyy automaattisesti
pois toiminnasta, kun se tunnistaa, että
jarrupolkimen kytkimessä tai vähintään
kahdessa jarruvalossa havaitaan
toimintahäiriö.
On mahdollista, ettei varoituksia anneta,
ne annetaan liian myöhään tai ne
vaikuttavat tarpeettomilta.
Siksi kuljettajan on aina pidettävä
ajoneuvo hallinnassa ja oltava valmis
reagoimaan minä hetkenä tahansa
onnettomuuden välttämiseksi. Törmäyksen jälkeen toiminto kytkeytyy
automaattisesti pois päältä. Ota yhteys
PEUGEOT-verkostoon tai valtuutettuun
korjaamoon järjestelmän tarkastamista
varten.
Jos etupuskuri on maalattava uudestaan
tai korjausmaalattava, ota yhteys
PEUGEOT-verkostoon tai valtuutettuun
korjaamoon. Tietyt maalityypit voivat
häiritä tutkan toimintaa.
Törmäysvaarahälytin
Se varoittaa kuljettajaa, jos auto on
törmäysvaarassa edellä olevan auton tai
samalla ajokaistalla olevan jalankulkijan tai
pyöräilijän kanssa.
Hälytyksen laukeamiskynnyksen
muuttaminen
Tämä kynnys määrittää tavan, jolla haluat
tulla varoitetuksi edellä ajavasta tai paikallaan
olevasta autosta tai jalankulkijasta tai
pyöräilijästä ajokaistallasi.
Nykyistä kynnysarvoa voidaan
muuttaa kosketusnäytön valikossa
Ajaminen / Auto . Voit valita kolme valmiiksi määritettyä
kynnysarvoa:
-

K
aukana
-
N
ormaali
-
L
ähellä
.
Viimeinen kynnysraja tallennetaan muistiin, kun
sytytysvirta katkaistaan.
Toiminta
Eri tasoiset varoitukset voivat aktivoitua ja
tulla mittaristoon järjestelmän havaitseman
törmäysvaaran tason ja kuljettajan valitseman
riskikynnyksen mukaan.
Ne ottavat huomioon auton dynamiikan,
sinun autosi ja edellä ajavan ajoneuvon
nopeudet, ympäröivät olosuhteet, ajon tilanteen
(kaarteessa, polkimien painallus jne.), jotta
asiaankuuluva hälytys aktivoituu oikealla
hetkellä.
Taso 1 (oranssi) : vain kuvallinen
hälytys, joka osoittaa, että auto on
liian lähellä edellä ajavaa autoa.
Näyttöön tulee viesti Auto lähellä .
Taso 2 (punainen) : kuvallinen
hälytys ja merkkiääni varoittavat, että
törmäys on vaarassa tapahtua pian.
Näyttöön tulee viesti Jarruta! .
Ta s o 3 : lopulta auto joissain
tapauksissa antaa havaittavan
hälytyksen pienen jarrutuksen
muodossa, kun törmäysvaara on
ilmeinen.
6
Ajaminen

168
Älykäs
hätäjarrutusassistentti
(AFUi)
Silloin, kun kuljettaja jarruttaa, mutta ei riittävän
voimakkaasti onnettomuuden estämiseksi,
järjestelmä täydentää jarrutuksen, fysiikan
lakien puitteissa.
Jarrutusassistentti täydentää jarrutusta vain,
kun jarrupoljinta painetaan.
Aktiivinen jarruavustin
Toiminta
Järjestelmä toimii seuraavissa olosuhteissa:
- A jonopeus ei ole yli 60 km/h, kun
jalankulkija havaitaan.
-

A
jonopeus ei saa olla yli 80 km/h, kun
pysähtynyt auto tai pyöräilijä havaitaan. Jos tutka ja/tai kamera vahvistavat
ajoneuvon tai jalankulkijan läsnäolon,
tämä merkkivalo vilkkuu (noin 10
sekuntia), kun toiminto alkaa vaikuttaa
auton jarrutukseen.
Kun autossa on automaattivaihteisto ja
automaattisessa hätäjarrutuksessa auto
pysähtyy kokonaan, jatka jarrupolkimen
painamista, ettei auto pääse lähtemään
uudelleen liikkeelle.
Kun autossa on käsivalintainen vaihteisto
ja automaattisessa hätäjarrutuksessa auto
pysähtyy kokonaan, moottori voi sammua.
Tämä toiminto, jota kutsutaan myös
automaattiseksi hätäjarrutukseksi, ryhtyy
toimintaan hälytyksen jälkeen, mikäli kuljettaja
ei ole reagoinut tarpeeksi nopeasti eikä käytä
jarruja.
Sen tarkoitus on vähentää törmäysnopeutta
tai välttää törmäys edellä olevaan silloin, kun
kuljettaja ei puutu tilanteeseen. Kuljettaja voi ottaa auton hallintaansa
milloin tahansa ohjauspyörän terävällä
liikkeellä ja/tai painamalla kaasupoljinta.
Hätäjarrutuksen toimiessa
jarrupolkimessa voi tuntua pientä värinää.
Mikäli auto pysähtyy kokonaan,
automaattinen jarrutus kestää vielä
1–2 sekuntia.
-

A
jonopeuden on oltava yli 10 km/h (mallit,
joissa on kamera ja tutka) tai 10 – 85 km/h
(mallit, joissa on vain kamera), kun liikkuva
auto havaitaan.
Kun ajonopeutesi on liian luja ja olet
lähellä toista ajoneuvoa, ensimmäisen
tason hälytys ei voi tulla näyttöön: 2-tason
hälytys tulee suoraan näyttöön.
Tärkeää:
tason 1 hälytystä ei koskaan
näytetä, kun este on paikallaan tai
aktivoitumistasoksi on valittu Lähellä .
Ajaminen

169
Toimintahäiriö
Jos järjestelmässä ilmenee
toimintahäiriö, siitä varoitetaan
tämän merkkivalon yhtäjaksoisella
palamisella, näyttöön ilmestyvällä
varoitusviestillä ja merkkiäänellä.
Kuljettajan vireystunnistin
Pidä tauko heti, kun tunnet itsesi väsyneeksi,
tai vähintään kahden tunnin välein.
Toimintoon sisältyy Kuljettajan huomionherätin
lisättynä toiminnolla Kuljettajan huomionherätin
kameralla.Nämä järjestelmät eivät missään
tapauksessa korvaa kuljettajan velvollisuutta
olla tarkkaavainen, koska kuljettajan on
tehtävä päätökset tilanteen mukaan. Nämä
järjestelmät eivät missään tapauksessa
pysty pitämään kuljettajaa hereillä tai
estämään häntä nukahtamasta rattiin.
Kuljettajan vastuulla on pysähtyä, jos hän
tuntee olonsa väsyneeksi.
Kytkeminen päälle / pois päältä
Nämä toiminnot kytketään käyttöön
ja pois käytöstä kosketusnäytön
valikossa Ajaminen /Auto.
Toiminnon tila tallentuu muistiin, kun
sytytysvirta katkaistaan.
Kuljettajan huomionherätin
Hälytys laukeaa silloin, kun kuljettaja
ei ole pitänyt taukoa kahden tunnin
kuluttua ajoon lähdöstä ja vauhti on
ollut yli 65
km/h.
Hälytys tuo näyttöön viestin, joka kehottaa
pitämään tauon, ja merkkiääni kuuluu.
Jos kuljettaja ei noudata ohjetta, hälytys toistuu
tunnin välein, kunnes auto pysäytetään.
Järjestelmä nollautuu, jos jokin seuraavista
ehdoista täyttyy:
-

m

oottori käy ja auto seisoo vähintään
15


minuutta
-

s

ytytysvirta on ollut katkaistuna muutamia
minuutteja
-

k

uljettajan tur vavyö on irrotettu lukituksesta
ja kuljettajan ovi on auki. Heti, kun ajonopeus on alle 65
km/h,
järjestelmä asettuu valmiustilaan.
Ajoaikaa aletaan seurata uudelleen heti,
kun ajonopeus nousee yli 65 km/h.
Kuljettajan huomionherätin
kameralla
Järjestelmä toimii parhaiten nopeilla teillä
(nopeus yli 65
km/h).
Tuulilasin yläosaan sijoitetun
kameran avulla järjestelmä arvioi
kuljettajan vireystilan tunnistamalla
poikkeamat ajolinjassa suhteessa
kaistamerkintöihin.
Jos nämä varoitusvalot syttyvät
moottorin sammuttamisen ja
uudelleenkäynnistyksen jälkeen,
tarkistuta järjestelmä PEUGEOT-
verkostolla tai valtuutetulla
korjaamolla.
6
Ajaminen

170
Kun kolme ensimmäisen tason hälytystä on
annettu, uusi hälytys laukeaa ja viesti Pidä
tauko! tulee näyttöön ja samalla kuuluu
voimakkaampi merkkiääni. Kun järjestelmä ar vioi, että auton
käyttäytyminen johtuu jonkinasteisesta
kuljettajan väsymyksestä tai vireystilan
alenemisesta, ensimmäisen tason hälytys
laukeaa.
Kuljettajaa varoitetaan viestillä Ole
tarkkaavainen! ja merkkiääni kuuluu.
Aktiivinen katvekulman
valvontajärjestelmä
Vastaavan puolen sivupeilin kiinteän
merkkivalon lisäksi tunnet, kuinka ajolinjaa
korjataan, jotta vältät törmäyksen silloin,
kun yrität ylittää kaistaviivan ja sivuvilkku on
toiminnassa.
Tässä järjestelmässä yhdistyvät sekä aktiivinen
kaistavahti että katvekulman valvonta.
Näiden kahden toiminnon on oltava aktivoituna
ja toiminnassa.
Auton ajonopeuden on oltava 65 –140 km/h.
Nämä toiminnot soveltuvat erityisesti
moottoritiellä ja päätiellä ajoon.
Katso lisätietoja aktiivisesta kaistavahdista ja
katvekulman valvonnasta asiaa käsittelevistä
kohdista.
Järjestelmä on ajoavustinjärjestelmä, joka
ei missään tapauksessa kor vaa kuljettajan
tarkkaavaisuutta.
Tietyissä ajo-olosuhteissa
(huonokuntoinen tie, voimakas tuuli)
järjestelmä saattaa antaa tahattomia
hälytyksiä kuljettajan vireystilasta
riippumatta. Järjestelmän toiminta voi häiriintyä tai
järjestelmä ei ehkä toimi seuraavissa
tilanteissa:
-
h
eikko näkyvyys (tien riittämätön
valaistus, lumipyry, voimakas sade,
sankka sumu jne.)
-

h

äikäisy (vastaantulevan auton valot,
häikäisevä aurinko, märän tienpinnan
heijastumat, ulosajo tunnelista, varjon
ja valon vaihtelu jne.)
-

k

ameran edessä oleva tuulilasin alue
on likaantunut, höyrystynyt, huurtunut,
luminen, vahingoittunut tai peitetty
tarralla
-

p

uuttuvat, kuluneet, peittyneet (lumi,
muta) kaistamerkinnät tai moninaiset
kaistamerkinnät (tietyöt jne.)
-
l

yhyt välimatka edellä ajavaan
(kaistamerkinnät eivät havaittavissa)
-

k

apeat, mutkaiset tiet.
Puhdista säännöllisesti tuulilasi, eritoten
kameran edessä oleva alue.
Myös tuulilasin sisäpinta voi huurtua
kameran ympäriltä. Poista huurre
säännöllisesti tuulilasista kostealla ja
kylmällä säällä.
Älä päästä lunta kertymään konepellille
tai auton katolle, sillä se voi peittää
tunnistuskameran.
Ajaminen

171
Aktiivinen kaistavahti
Järjestelmä tunnistaa tuulilasin yläosassa
olevan kameran avulla maassa olevat
kaistamerkinnät ja tien reunat (mallin mukaan)
ja korjaa ajolinjaa hälyttäen kuljettajan heti, kun
vaarana on tahaton kaistaviivojen ylitys (mallin
mukaan).
Järjestelmä toimii parhaiten moottoriteillä ja
pikateillä.
Toimintaedellytykset
Ajonopeuden on oltava 40 –180 km/h.
Kuljettajan on pidettävä ohjauspyörästä kiinni
kaksin käsin.
Ajolinjan muutokseen ei saa liittyä
suuntavalojen käyttö.
ESC-järjestelmän tulee olla kytkettynä päälle
ja häiriötön.Järjestelmä on ajoavustinlaite, joka ei
missään tapauksessa korvaa kuljettajan
valppautta. Kuljettajan on huolehdittava,
että auto on jatkuvasti hänen
hallinnassaan.
Järjestelmä avustaa kuljettajaa silloin,
kun auto on vaarassa poiketa ajettavalta
kaistalta ulos. Järjestelmä ei hallitse
turvaväliä, ajonopeutta eikä jarrutusta.
Kuljettajan on ehdottomasti pidettävä
ohjauspyörästä kiinni kaksin käsin siten,
että hän voi hallita ja ohjata autoa heti,
kun järjestelmä ei enää voi vaikuttaa
auton liikkumiseen (esimerkiksi jos tien
kaistamerkinnät katoavat).
Tieliikennelakia on ehdottomasti
noudatettava, sekä ajotaukoa suositellaan
kahden tunnin välein.
To i m i n t a
Kun järjestelmä tunnistaa vaaran ylittää
maassa oleva kaistamerkintä tai kaistan raja
(esim. ruohoreunus) tahattomasti, se korjaa
ajolinjaa tarvittavasti, jotta auto palautuu
alkuperäiselle kaistalle.
Kuljettaja havaitsee kääntöliikkeen
ohjauspyörässä.
Tämä merkkivalo vilkkuu
korjausliikkeen keston ajan. Halutessaan säilyttää ajolinjan, kuljettaja
voi estää korjausliikkeen pitämällä lujasti
ohjauspyörästä (esimerkiksi väistöliikkeen
aikana).
Korjausliike keskeytyy heti, kun
suuntavalot kytkeytyvät päälle.
Niin kauan kuin suuntavalot vilkkuvat ja
muutaman sekunnin niiden sammumisen
jälkeen, järjestelmä tulkitsee ajolinjan valituksi
eikä laukaise mitään korjausliikettä tämän
jakson aikana.
Kuitenkin jos katvekulman valvonta on aktivoitu
ja jos kuljettaja aikoo vaihtaa kaistaa silloin, kun
toinen ajoneuvo on havaittu katvekulmassa,
järjestelmä kytkee ajolinjan korjausliikkeen
huolimatta siitä, että suuntavalot palavat.
Katso lisätietoja aiheesta katvekulman
valvonta asiaa käsittelevästä kohdasta.
6
Ajaminen

172
Mikäli järjestelmä tunnistaa, että kuljettaja
ei pidä riittävästi kiinni ohjauspyörästä
automaattisen korjausliikkeen aikana, liike
keskeytyy. Hälytys laukeaa, joka kehottaa
kuljettajaa ottamaan auton ohjaus
hallintaansa.
Ajotilanteet ja niihin liittyvät
ilmoitukset
Jotta voit hyödyntää kaikki tarpeelliset tiedot
mittaristolla, sinun on valittava edeltäkäsin
näyttötapa AJAMINEN.
Alla olevassa taulukossa kuvataan hälytykset
ja näyttöön tulevat viestit ajotilanteiden
mukaisesti.
Ilmoitukset eivät tule näyttöön peräkkäin.Toiminnon
tila
Merkki
-
valo Näyttö ja/tai asiaan
liittyvä viesti
Kommentit
POIS
(harmaa)Toimintoa ei ole kytketty päälle.
PA L A A (harmaa)Toiminto on kytketty päälle, ehdot
eivät täyty:
-

a
jonopeus on alle 65 km/h
-
kai
staviivaa ei tunnisteta
- ES C on kytketty pois päältä tai sitä
säädetään
-
ur

heilullinen ajo.
PA L A A
(harmaa)Toiminnon automaattinen poiskytkentä
/ varotila (esimerkiksi: perävaunun
tunnistus, auton mukana toimitetun
kapeanmallisen varapyörän käyttö).
Ajaminen

173
Toiminnon
tilaMerkki
-
valo Näyttö ja/tai asiaan
liittyvä viesti
Kommentit
PA L A A
(vihreä)Tiemerkintä tunnistettu
Ajonopeus yli 65 km/h
PA L A A (oranssi) / (vihreä)Järjestelmä korjaa ajolinjaa puolella,
jossa kaistaviivan ylitys on havaittu
(oranssi linja).
PA L A A
(oranssi) / (vihreä)Ota auton ohjaus hallintaan. -

J
os kuitenkin korjausliikkeen
aikana järjestelmä havaitsee, että
kuljettaja ei ohjaa ohjauspyörästä
muutamaan sekuntiin, korjausliike
keskeytyy ja antaa kuljettajan alkaa
ohjata.
-

J
os järjestelmä havaitsee
ajolinjan korjausliikkeen aikana,
että korjausliike on riittämätön ja
yhtenäinen kaistaviiva ylitetään
(oranssi viiva): kuljettajaa
hälytetään, että hänen on
ehdottomasti vietävä korjausliike
loppuun saakka.Toiminnan rajoitukset
Järjestelmä siirtyy automaattisesti
valmiustilaan seuraavissa tapauksissa:
-

ES
C kytketään pois päältä tai toiminto
laukeaa
-

n
opeus on alle 65 km/h tai yli 180 km/h
-

p
erävaunun sähköinen kytkentä
-

j
ärjestelmä tunnistaa, että kapea varapyörä
on käytössä (tunnistus ei tapahdu
välittömästi, on suositeltavaa kytkeä
järjestelmä pois päältä)
-
aj

otapa on dynaaminen, jarru- tai
kaasupoljinta painetaan
-

a
jetaan tiellä, jossa ei ole kaistamerkintöjä
-
su

untavalot kytketään päälle
-
s

isäviiva ylitetään kaarteessa
-
a

jo tiukassa kaarteessa
-

j
ärjestelmä tunnistaa, että kuljettaja ei ole
aktiivinen korjausliikkeen aikana.
6
Ajaminen

174
Järjestelmän toiminta voi häiriintyä tai
järjestelmä ei ehkä toimi seuraavissa
tilanteissa:
-
n
äkyvyys on huono (tievalaistus
riittämätön, lumisade, vesisade, sumu)
-

h
äikäisy (vastaantulevan auton valot,
häikäisevä aurinko, märän tienpinnan
heijastumat, ulosajo tunnelista, varjon
ja valon vaihtelu jne.)
-

k
ameran edessä oleva tuulilasin alue
on likaantunut, höyrystynyt, huurtunut,
luminen, vahingoittunut tai peitetty
tarralla
-

p
uuttuvat, kuluneet, peittyneet (lumi,
muta) kaistamerkinnät tai moninaiset
kaistamerkinnät (tietyöt jne.)
-
aj

etaan lähellä edellä olevaa
ajoneuvoa (tiemerkintöjä ei voi
tunnistaa)
-

k
apeat, mutkaiset tiet.
Vaarana ei-toivotut laukeamiset
- ajo dynamometrissä
- aj o epävakaalla pinnalla.
Kytkeminen pois / päälle
Seuraavissa tapauksissa suosittelemme
toiminnon kytkemistä pois päältä:
-
a

jo huonokuntoisella tiellä
-
e

päsuotuisat sääolosuhteet
-
aj

o pinnalla, jossa heikko pito (jäinen pinta).
Järjestelmää ei ole tarkoitettu seuraaviin
tilanteisiin ja olosuhteisiin:
-
aj

o kilparadalla
-

a
jo perävaunun kanssa F

P
oista järjestelmä käytöstä pitämällä tätä
painiketta painettuna milloin tahansa.
Painikkeen merkkivalo syttyy ja
mittaristoon tulee viesti osoitukseksi
siitä, että järjestelmä on kytketty
pois käytöstä.
Lyhyt painallus ottaa järjestelmän uudelleen
käyttöön.
Järjestelmä kytkeytyy päälle aina, kun
sytytysvirta kytketään.
Toimintahäiriö
Mikäli järjestelmässä on toimintahäiriö,
siitä hälytetään näillä mittaristoon syttyvillä
merkkivaloilla, samalla tulee viesti ja kuuluu
merkkiääni.
Tarkistuta järjestelmä PEUGEOT-verkostolla tai
valtuutetussa korjaamossa.
Katvekulman valvonta
Järjestelmä varoittaa kuljettajaa toisesta
autosta, joka on katvekulmassa omaan
autoon nähden (alueet, jotka jäävät kuljettajan
näkökentältä piiloon), mikäli toinen auto on
mahdollinen vaaratekijä.
Kyseisen puolen sivupeiliin syttyy varoitusvalo:
-

v
älittömästi silloin, kun omaa autoasi
ohitetaan
-
n

oin sekunnin viiveellä silloin, kun ohitat
hitaasti toista autoa.
Ajaminen
