2018 Peugeot 508 Omistajan käsikirja (in Finnish)

175

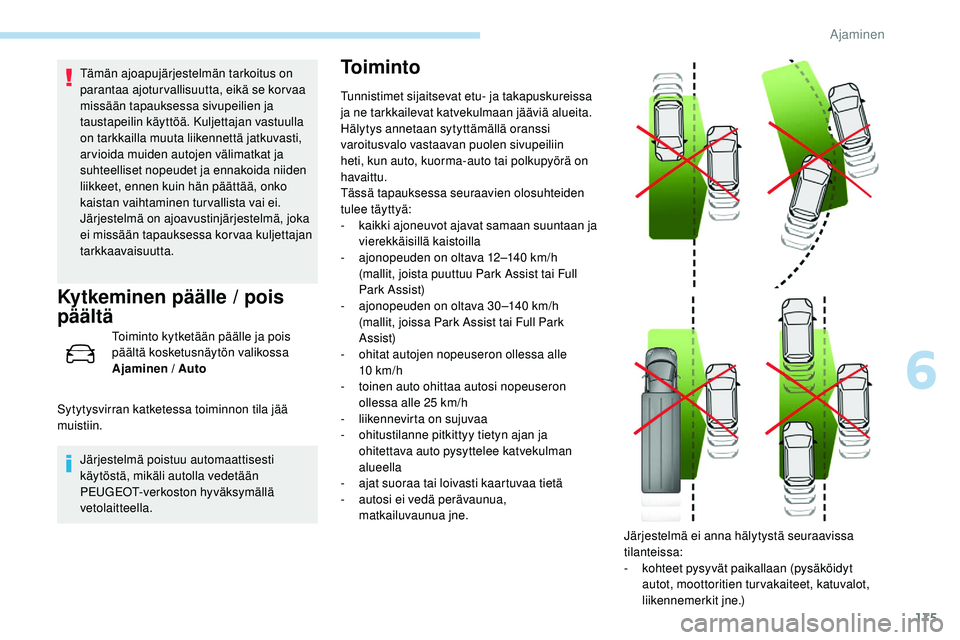

Tämän ajoapujärjestelmän tarkoitus on
parantaa ajoturvallisuutta, eikä se korvaa
missään tapauksessa sivupeilien ja
taustapeilin käyttöä. Kuljettajan vastuulla
on tarkkailla muuta liikennettä jatkuvasti,
ar vioida muiden autojen välimatkat ja
suhteelliset nopeudet ja ennakoida niiden
liikkeet, ennen kuin hän päättää, onko
kaistan vaihtaminen turvallista vai ei.
Järjestelmä on ajoavustinjärjestelmä, joka
ei missään tapauksessa kor vaa kuljettajan
tarkkaavaisuutta.
Kytkeminen päälle / pois
päältä
Toiminto kytketään päälle ja pois
päältä kosketusnäytön valikossa
Ajaminen / Auto
Sytytysvirran katketessa toiminnon tila jää
muistiin. Järjestelmä poistuu automaattisesti
käytöstä, mikäli autolla vedetään
PEUGEOT-verkoston hyväksymällä
vetolaitteella.
Toiminto
Tunnistimet sijaitsevat etu- ja takapuskureissa
ja ne tarkkailevat katvekulmaan jääviä alueita.
Hälytys annetaan sytyttämällä oranssi
varoitusvalo vastaavan puolen sivupeiliin
heti, kun auto, kuorma-auto tai polkupyörä on
havaittu.
Tässä tapauksessa seuraavien olosuhteiden
tulee täyttyä:
-

k
aikki ajoneuvot ajavat samaan suuntaan ja
vierekkäisillä kaistoilla
-

a
jonopeuden on oltava 12–140 km/h
(mallit,
joista puuttuu Park Assist tai Full
Park Assist)
-

a
jonopeuden on oltava 30 –140 km/h
(mallit,
joissa Park Assist tai Full Park
Assist)
-

o
hitat autojen nopeuseron ollessa alle
10


km/h
-

t
oinen auto ohittaa autosi nopeuseron
ollessa alle 25
km/h
-
l

iikennevirta on sujuvaa
-
o

hitustilanne pitkittyy tietyn ajan ja
ohitettava auto pysyttelee katvekulman
alueella
-

a
jat suoraa tai loivasti kaartuvaa tietä
-

a
utosi ei vedä perävaunua,
matkailuvaunua


jne. Järjestelmä ei anna hälytystä seuraavissa
tilanteissa:
-

k
ohteet pysyvät paikallaan (pysäköidyt
autot, moottoritien turvakaiteet, katuvalot,
liikennemerkit jne.)
6
Ajaminen

176
Toimintahäiriö
- vastaantuleva liikenne
- tie mutkittelee tai siinä on jyrkkiä kaarteita
-

k
un ohitetaan erittäin pitkä ajoneuvo (kuten
kuorma-auto, bussi jne.) tai se ohittaa, ja
ajoneuvo havaitaan sekä katvekulmassa
takana että kuljettajan näkökentässä
edessä
-

s
illoin kun ohittaminen on nopeaa.
-

m
ikäli liikenne on hyvin vilkasta: autot, jotka
havaitaan sekä edessä ja takana tulkitaan
kuorma-autoksi tai kiinteäksi kohteeksi.
-

j
os toiminto Park Assist tai Full Park Assist
on aktivoitu.
Vikatilanteissa tämä varoitusvalo syttyy
mittaristoon ja näyttöön tulee viesti.
Ota yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon järjestelmän
tarkastamista varten. Järjestelmä voi häiriintyä tilapäisesti
tietyissä sääolosuhteissa (sade, raekuuro
j n e .) .
Aiheettomia hälytyksiä voi syntyä
erityisesti ajettaessa märällä tiellä tai
kuivalta tieltä märälle tienpinnalle (esim.
katvekulmassa on vesipisarapilvi, jonka
järjestelmä tulkitsee autoksi).
Huonolla säällä tai talvisäässä huolehdi,
että tunnistimet eivät ole kuran, huurteen
tai lumen peittämiä.
Älä peitä tarroilla tai muilla esineillä
sivupeilien varoitusalueita tai etu- ja
takapuskurien havainnointialueita. Ne
voivat haitata järjestelmän moitteetonta
toimintaa.
Järjestelmä kytkeytyy automaattisesti
pois käytöstä, mikäli autolla vedetään
PEUGEOT-verkoston hyväksymällä
vetolaitteella.
Pesu korkeapainepesulla
Kun peset autosi, pidä vesisuihku
vähintään 30 senttimetrin päässä
tunnistimista.Pysäköintitutka
Tämä toiminto varoittaa tunnistusalueella
olevista esteistä (esim. jalankulkija, ajoneuvo,
puu, turvakaide), jotka se on havainnut
puskurissa olevien anturien avulla.
Ajaminen

177
Toiminto on ohjausavustin, joka ei
missään tapauksessa korvaa kuljettajan
tarkkaavaisuutta.
Kuljettajan on pysyttävä tarkkaavaisena ja
pidettävä auton ohjaus hallinnassaan.
Kuljettajan on aina tarkistettava auton
ympäristö ennen pysäköintiä.
Kuljettajan on varmistauduttava siitä, että
pysäköintitila pysyy vapaana koko ajan
siihen pysäköitäessä.
Pysäköintitutka takana
Pysäköintitutka käynnistyy, kun peruutusvaihde
kytketään päälle.
Merkkiääni vahvistaa kytkeytymisen.
Pysäköintitutka kytkeytyy pois käytöstä heti,
kun peruutusvaihde kytketään pois käytöstä.
Merkkiääni
Järjestelmä ilmoittaa esteen lähestymisestä
katkonaisella merkkiäänellä, joka muuttuu sitä
tiheämmäksi mitä lähemmäksi auto lähestyy
estettä.
Kun esteen ja auton välinen etäisyys
on alle noin 30 cm, merkkiääni muuttuu
yhtäjaksoiseksi.
Oikeasta tai vasemmasta kaiuttimesta kuuluva
ääni auttaa paikantamaan, kummalla puolella
autoa este on.Merkkiäänen säätäminen Tämän painikkeen painaminen
avaa merkkiäänen
äänenvoimakkuuden
säätöikkunan malleissa, joissa on
PEUGEOT Connect Radio. Kun este on lähes kohdalla, näyttöön ilmestyy
symboli Danger (vaara).
Pysäköintavustin edessä
Takana olevan pysäköintiavustimen lisäksi
järjestelmässä on pysäköintiavustin edessä,
joka käynnistyy heti, kun auton edessä
havaitaan este ja auton nopeus on alle
10


km/h.
Edessä oleva pysäköintiavustin lakkaa
toimimasta, jos eteenpäin ajettaessa auto
pysähtyy yli kolmen sekunnin ajaksi, jos estettä
ei enää havaita tai jos auton nopeus nousee
nopeuteen yli 10 km/h.
Etu- tai takakaiuttimesta kuuluva ääni
paikantaa esteen suhteessa ajoneuvoon –
ajoneuvon ajolinjalla, edessä tai takana.
Pysäköintitutkat sivulla
Näyttö
Toiminto ilmoittaa esteistä sekä anturin
tunnistusalueen sisällä että ohjauspyörän
asennon määrittämällä ajoneuvon reitillä. Se täydentää merkkiääntä, ajolinjaa
huomioimatta, näyttämällä näytöllä palkkeja,
joiden sijainti esittää ajoneuvon etäisyyttä
esteeseen (valkoinen: etäämmällä olevat
esteet, oranssi: lähellä olevat esteet, punainen:
erittäin lähellä olevat esteet).
6
Ajaminen

178
Järjestelmä taltioi kiinteiden esteiden sijainnin
ajosuoritteen aikana etu- ja takapuskurien
kyljissä olevilla neljällä lisäanturilla, ja ilmoittaa
esteistä, kun ne sijaitsevat auton sivulla.Vain kiinteät esteet ilmoitetaan oikein.
Ajosuoritteen alussa havaituista liikkuvista
esteistä voidaan antaa virheellinen
ilmoitus, kun taas auton sivuille
ilmestyvistä liikkuvista esteistä, joita ei
havaittu aiemmin, ei anneta ilmoitusta.
Kytkeminen päälle / pois
Toiminto kytketään pois käytöstä ja
käyttöön kosketusnäytön valikossa
Ajaminen / Auto
Toiminnon tila tallentuu muistiin, kun
sytytysvirta katkaistaan. Takapysäköintitutkajärjestelmä kytkeytyy
automaattisesti pois käytöstä, jos
auton valmistajan ohjeiden mukaisesti
asennettuun vetokoukkuun kiinnitetään
perävaunu tai pyöränkuljetusteline.
Tässä tapauksessa auton takaa tulevassa
kuvassa näytetään perävaunun ääriviivat.
Pysäköintianturit kytketään pois toiminnasta
Park Assist- ja Full Park Assist -toimintojen
pysäköintitilan mittausvaiheen aikana.
Katso lisätietoja järjestelmästä Park Assist tai
Full Park Assist asiaa käsittelevistä kohdista.
Toiminnan rajoitukset
- Järjestelmä ei ehkä tunnista anturin katvekulmiin jääviä esteitä tai ne voivat
hävitä tunnistusalueelta ajosuoritteen
aikana.
-

Ä
änekkäistä ajoneuvoista tai työkoneista
(esim. kuorma-autot, paineilmaporat jne.)
lähtevä melu voi häiritä ajoneuvon antureita.
-

T
ietyt materiaalit (kankaat) vaimentavat
ääniaaltoja: järjestelmä ei ehkä tunnista
jalankulkijoita.
-

T
ienpinnalla oleva lumi tai kuolleet lehdet
voivat häiritä auton antureita.
Hoito-ohjeet
Huonolla säällä tai talvisäässä huolehdi,
että tunnistimet eivät ole kuran, huurteen
tai lumen peittämiä. Jos kytkiessäsi
vaihteen peruutusvaihteelle kuuluu
merkkiääni (pitkä piippaus), se saattaa olla
merkki antureiden likaantumisesta.
Pesu korkeapainepesulla
Kun peset autosi, pidä suutin vähintään
30
cm:n päässä tunnistimista.
-

A
uton etu- tai takatörmäys voi muuttaa
antureiden asetuksia, eikä järjestelmä aina
välttämättä tunnista sitä: etäisyysmittaukset
voivat olla virheelliset.
-

J
os tavaratila on kuormattu täyteen, auton
kallistus voi häiritä etäisyysmittausta.
-

H
uonot sääolosuhteet (voimakas sade,
sakea sumu, lumisade) voivat häiritä
anturien toimintaa.
Ajaminen

179
Toimintahäiriö
Jos peruutusvaihteen kytkennän
yhteydessä ilmenee toimintahäiriö,
mittaristoon syttyy tämä
varoitusvalo, näyttöön tulee viesti ja
kuuluu merkkiääni (lyhyt piippaus).
Ota yhteys PEUGEOT-jälleenmyyjään tai
valtuutettuun korjaamoon järjestelmän
tarkastamista varten.
Visiopark 1 – Visiopark 2
Vasemmalla voidaan näyttää erilaisia
ympäristönäkymiä:
-


vakionäkymä
-

n
äkymä 180°
-


zoom-näkymä.
Moottorin ollessa käynnissä nämä järjestelmät
voivat näyttää kaksi näkymää auton
lähiympäristöstä kosketusnäytössä käyttämällä
yhtä kameraa Visiopark 1 -järjestelmässä ja
kahta kameraa Visiopark 2 -järjestelmässä. Näyttö on kaksiosainen: vasemmalla
ympäristönäkymä ja oikealla lähiympäristön
näkymä auton yläpuolelta.
Pysäköintitutka-anturit täydentävät auton
yläpuolelta otetun näkymän tietoja.
Oletuksena AUTO -tila on käytössä.
Tässä tilassa järjestelmä valitsee parhaan
näkymän näytettäväksi (vakio tai zoom)
pysäköintitutka-anturien välittämien tietojen
mukaan.
Voit muuttaa näkymätyyppiä milloin tahansa
pysäköinnin aikana.
F

P
aina kosketusnäytön vasemmassa
alanurkassa olevaa painiketta.
F

V
alitse näkymätyyppi:
•

V
akionäkymä
•

n
äkymä 180°
•

Zoo
mattu näkymä
•

A
UTO-näkymä .
Näyttö päivittyy heti valitun näkymätyypin
mukaiseksi.
Toiminnon tilaa ei tallenneta, kun sytytysvirta
katkaistaan.
Toimintaperiaate
Visiopark 2 -järjestelmässä näkymä
muodostetaan käyttämällä molempia kameroita
liikuttaessa eteen- ja taaksepäin.
Kun toiminto otetaan käyttöön, kuvaa
yläpuolelta ei välttämättä näytetä. Jos toiminto
otetaan käyttöön, kun autolla on jo ajettu, kuva
yläpuolelta voidaan näyttää kokonaan. Ajoneuvon ympäristöä kuvataan yhdellä tai
kummallakin kameralla ajettaessa alhaisella
nopeudella.
Näkymä auton yläpuolelta luodaan reaaliajassa
auton liikkuessa.
Tämä esitysmuoto helpottaa auton ääriviivojen
hahmotusta pysäköitäessä ja visualisoi kaikki
lähellä olevat esteet.
Tämä näkymä pyyhkiytyy automaattisesti pois,
jos auto pysyy liian pitkään liikkumatta.
6
Ajaminen

180
Tämä järjestelmä on visuaalinen
ajoavustinjärjestelmä, joka ei missään
tapauksessa voi kor vata kuljettajan
tarkkaavaisuutta.
Kameran tai kameroiden välittämät
kuvat voivat olla vääristyneitä
syvyysvaikutelmaltaan.
Varjoisilla alueilla, kirkkaassa
auringonpaisteessa tai huonoissa
valaistusolosuhteissa kuva voi olla
tummempi ja kontrasti alhaisempi.
Hoito-ohjeet
Huonolla säällä tai talvella varmista etteivät
tunnistimet ja kamerat ole lian, huurteen tai
lumen peitossa.
Tarkista kameroiden linssien puhtaus
säännöllisesti.
Tarvittaessa puhdista kamerat pehmeällä,
kuivalla liinalla.
Kun peset autosi painepesurilla, kohdista
vesisuihku vähintään 30 cm:n päähän
kameroista ja pysäköintiavustimen antureista.
Visiopark 1
Näkymä takaa
Rekisterikilven valojen lähellä olevan kameran
kytkemiseksi päälle kytke peruutusvaihde ja
äläkä ylitä 10 km/h nopeutta.
Toiminto kytkeytyy pois päältä:
-
a

utomaattisesti, kun ajonopeus saavuttaa
noin 10
km/h
-
a

utomaattisesti, kun takaluukku avataan
-
k

un peruutusvaihde vapautetaan (kuva
pysyy näytössä noin 7 sekuntia)
-

k
un kosketusnäytön vasemmassa
ylänurkassa olevaa punaista ristiä
napsautetaan.
Vakionäkymä
Auton takana oleva alue tulee näyttöön.
Auton ääriviivat 1 näkyvät sinisenä ja ne
esittävät auton leveyden, sivupeilit auki:
viivat suuntautuvat ohjauspyörän asennon
mukaisesti.
Takapuskurista lähtevä punainen 2 viiva esittää
välimatkaa 30 cm päässä ja kaksi sinistä viivaa
3 ja 4 esittävät välimatkaa 1 m ja 2 m päässä.
Tämä näkymä on käytettävissä AUTO -tilassa
tai tekemällä valinta näkymän vaihtovalikosta.
Ajaminen

181
Zoom-näkymä
Esteet voivat näyttää olevan kauempana,
kuin ne todellisuudessa ovat.
Kun liikutat autoa pysäköinnin aikana,
on tärkeää tarkkailla sivunäkymiä peilien
kautta.
Pysäköintiavustin takana täydentää
osaltaan auton ympäristöstä välittyvää
tietoa.
AUTO-tila
Kamera muistaa ympäristön ohjailun aikana,
jolloin se muodostaa näkymän takaosan
yläpuolelta, ja joka mahdollistaa auton
liikkumisen ympäristön esteet huomioiden.
Tämä näkymä on käytettävissä AUTO -tilassa
tai tekemällä valinta näkymän vaihtovalikosta.Tämä tila on oletuksena käytössä.
Takapuskurissa olevien tunnistimien avulla
automaattinen näkymä vaihtuu takanäkymästä
(vakio) näkymään ylhäältä (zoom), kun auto
lähestyy estettä punaisen viivan tasolla (alle
3 0 c m).
Näkymä 180°
Visiopark 2
Autossa on yksi kamera edessä jäähdyttimen
säleikössä ja toinen kamera takana
rekisterikilven valojen lähellä.Näkymä 180° mahdollistaa ulosajamisen
pysäköintipaikasta peruuttamalla huomioon
ottaen muiden autojen, jalankulkijan tai
pyöräilijän saapumisen.
Tätä näkymää ei suositella koko ohjailun
suorittamiseksi loppuun.
Se koostuu kolmesta alueesta: vasen A
, keski
B ja oikea C .
Tämä näkymä on käytettävissä vain
valitsemalla se näkymän vaihtovalikosta.
6
Ajaminen

182
Näkymä takaa
Jos autoon on kytketty perävaunu
tai vetolaitteeseen on kiinnitetty
pyöränkuljetusteline, ylänäkymä auton
takaa muuttuu mustaksi.
Vain etupäässä oleva kamera muodostaa
näkymiä lähiympäristöstä.
Järjestelmä aktivoituu automaattisesti, kun
peruutusvaihde kytketään.
Toiminto kytkeytyy pois päältä:
-
a

utomaattisesti, kun ajonopeus saavuttaa
noin 10 km/h
-
k

un poistutaan peruutusvaihteelta
(takanäkymän kuvan tilalle tulee
etunäkymän kuva 7 sekunnin kuluttua)
-

k

un kosketusnäytön vasemmassa
ylänurkassa olevaa punaista ristiä
napsautetaan. Näkymät auton takaa ovat samankaltaisia kuin
Visiopark 1lla.
Katso lisätietoja Visiopark 1sta
asiaa
käsittelevästä kohdasta.
Näkymät edestä ja takaa
Toiminto otetaan käyttöön moottorin
käydessä ja enintään 20 km/h:n
ajonopeudella kosketusnäytön
valikossa Ajaminen / Auto :
Kameroita hyödyntämällä järjestelmä näyttää
auton lähiympäristön kosketusnäytöllä: näkymä
takaa, kun peruutusvaihde kytketään ja
näkymä edestä, kun vaihteisto on vapaalla tai
joku vaihde kytkettynä.
F

Valitse Kameran panoraamanäkymä .Toiminto kytkeytyy pois päältä:
-
a

utomaattisesti, kun ajonopeus saavuttaa
noin 30 km/h (kuva katoaa väliaikaisesti
20 km/h nopeudesta alkaen)
-
k
un kosketusnäytön vasemmassa
ylänurkassa olevaa punaista ristiä
napsautetaan.
Vakionäkymä
Auton edessä oleva alue tulee näyttöön.
Auton ääriviivat 1 näkyvät sinisenä ja ne
esittävät auton leveyden, sivupeilit auki:
viivat suuntautuvat ohjauspyörän asennon
mukaisesti.
AUTO -tila tulee oletuksena näyttöön
etunäkymän kanssa, jos vaihteisto on vapaalla
tai joku vaihde on kytkettynä tai takanäkymän
kanssa, jos peruutusvaihde on kytkettynä.
Ajaminen
