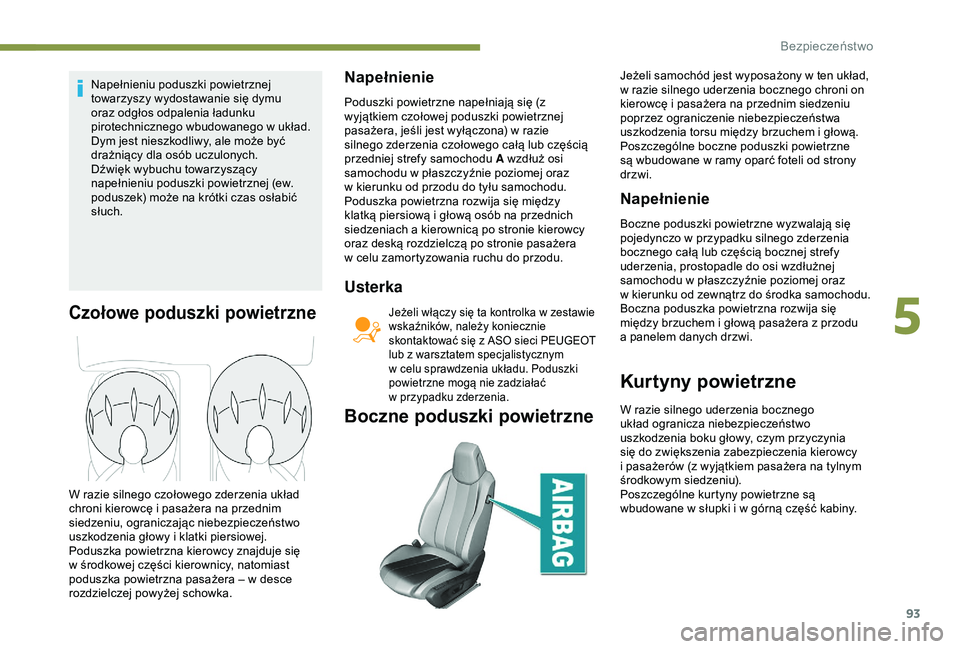

Napełnieniu poduszki powietrznej
towarzyszy wydostawanie się dymu
oraz odgłos odpalenia ładunku
pirotechnicznego wbudowanego w układ.
Dym jest nieszkodliwy, ale może być
drażniący dla osób uczulonych.
Dźwięk wybuchu towarzyszący
napełnieniu poduszki powietrznej (ew.
poduszek) może na krótki czas osłabić
słuch.
Czołowe poduszki powietrzne
W razie silnego czołowego zderzenia układ
chroni kierowcę i pasażera na przednim
siedzeniu, ograniczając niebezpieczeństwo
uszkodzenia głowy i
klatki piersiowej.
Poduszka powietrzna kierowcy znajduje się
w
środkowej części kierownicy, natomiast
poduszka powietrzna pasażera – w
desce
rozdzielczej powyżej schowka.
Napełnienie
Poduszki powietrzne napełniają się (z
wyjątkiem czołowej poduszki powietrznej
pasażera, jeśli jest wyłączona) w
razie
silnego zderzenia czołowego całą lub częścią
przedniej strefy samochodu A wzdłuż osi
samochodu w
płaszczyźnie poziomej oraz
w
kierunku od przodu do tyłu samochodu.
Poduszka powietrzna rozwija się między
klatką piersiową i
głową osób na przednich
siedzeniach a
kierownicą po stronie kierowcy
oraz deską rozdzielczą po stronie pasażera
w
celu zamortyzowania ruchu do przodu.
Usterka
Jeżeli włączy się ta kontrolka w zestawie
w skaźników, należy koniecznie
skontaktować się z
ASO sieci PEUGEOT
lub z
warsztatem specjalistycznym
w
celu sprawdzenia układu. Poduszki
powietrzne mogą nie zadziałać
w
przypadku zderzenia.
Boczne poduszki powietrzne
Jeżeli samochód jest wyposażony w ten układ,
w razie silnego uderzenia bocznego chroni on
kierowcę i
pasażera na przednim siedzeniu
poprzez ograniczenie niebezpieczeństwa
uszkodzenia torsu między brzuchem i
głową.
Poszczególne boczne poduszki powietrzne
są wbudowane w
ramy oparć foteli od strony
drzwi.
Napełnienie
Boczne poduszki powietrzne wyzwalają się
pojedynczo w przypadku silnego zderzenia
bocznego całą lub częścią bocznej strefy
uderzenia, prostopadle do osi wzdłużnej
samochodu w
płaszczyźnie poziomej oraz
w
kierunku od zewnątrz do środka samochodu.
Boczna poduszka powietrzna rozwija się
między brzuchem i
głową pasażera z przodu
a
panelem danych drzwi.
Kur tyny powietrzne
W razie silnego uderzenia bocznego
układ ogranicza niebezpieczeństwo
uszkodzenia boku głowy, czym przyczynia
się do zwiększenia zabezpieczenia kierowcy
i pasażerów (z wyjątkiem pasażera na tylnym
środkowym siedzeniu).
Poszczególne kurtyny powietrzne są
wbudowane w
słupki i w górną część kabiny.
5
Bezpieczeństwo

94

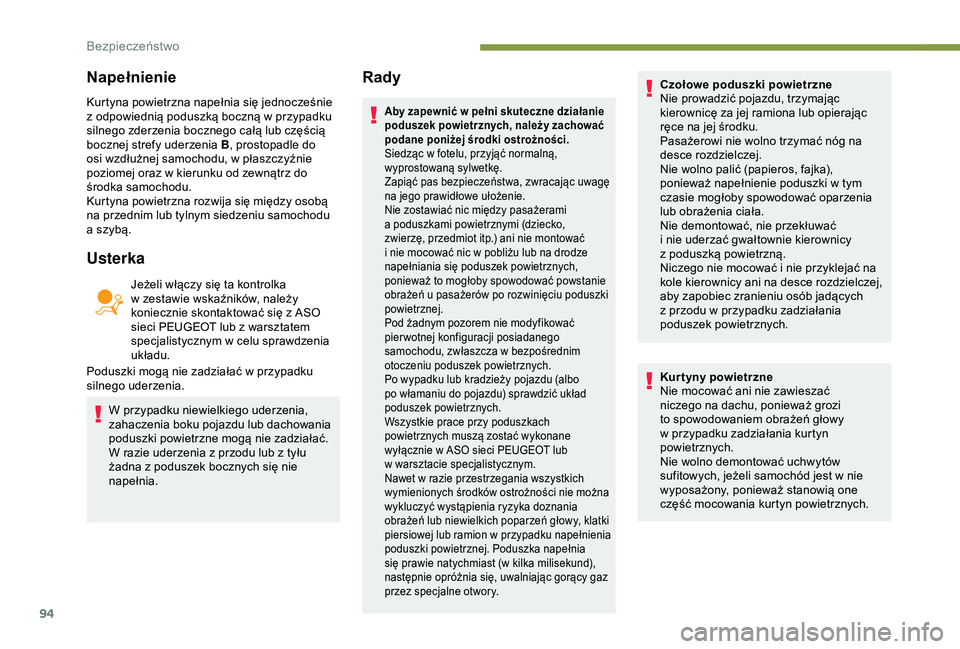

Kurtyna powietrzna napełnia się jednocześnie
z odpowiednią poduszką boczną w przypadku
silnego zderzenia bocznego całą lub częścią
bocznej strefy uderzenia B , prostopadle do
osi wzdłużnej samochodu, w
płaszczyźnie
poziomej oraz w
kierunku od zewnątrz do
środka samochodu.
Kurtyna powietrzna rozwija się między osobą
na przednim lub tylnym siedzeniu samochodu
a
szybą.
Usterka
Jeżeli włączy się ta kontrolka
w zestawie wskaźników, należy
koniecznie skontaktować się z
ASO
sieci PEUGEOT lub z
warsztatem
specjalistycznym w
celu sprawdzenia
układu.
Poduszki mogą nie zadziałać w
przypadku
silnego uderzenia.
W przypadku niewielkiego uderzenia,
zahaczenia boku pojazdu lub dachowania
poduszki powietrzne mogą nie zadziałać.
W razie uderzenia z
przodu lub z tyłu
żadna z
poduszek bocznych się nie
napełnia.
Rady
Aby zapewnić w pełni skuteczne działanie
p oduszek powietrznych, należy zachować
podane poniżej środki ostrożności.
Siedząc w
fotelu, przyjąć normalną,
wyprostowaną sylwetkę.
Zapiąć pas bezpieczeństwa, zwracając uwagę
na jego prawidłowe ułożenie.
Nie zostawiać nic między pasażerami
a
poduszkami powietrznymi (dziecko,
zwierzę, przedmiot itp.) ani nie montować
i
nie mocować nic w pobliżu lub na drodze
napełniania się poduszek powietrznych,
ponieważ to mogłoby spowodować powstanie
obrażeń u
pasażerów po rozwinięciu poduszki
powietrznej.
Pod żadnym pozorem nie modyfikować
pier wotnej konfiguracji posiadanego
samochodu, zwłaszcza w
bezpośrednim
otoczeniu poduszek powietrznych.
Po wypadku lub kradzieży pojazdu (albo
po włamaniu do pojazdu) sprawdzić układ
poduszek powietrznych.
Wszystkie prace przy poduszkach
powietrznych muszą zostać wykonane
wyłącznie w
ASO sieci PEUGEOT lub
w
warsztacie specjalistycznym.
Nawet w
razie przestrzegania wszystkich
wymienionych środków ostrożności nie można
wykluczyć wystąpienia ryzyka doznania
obrażeń lub niewielkich poparzeń głowy, klatki
piersiowej lub ramion w
przypadku napełnienia
poduszki powietrznej. Poduszka napełnia
się prawie natychmiast (w
kilka milisekund),
następnie opróżnia się, uwalniając gorący gaz
przez specjalne otwory.
Czołowe poduszki powietrzne
Nie prowadzić pojazdu, trzymając
kierownicę za jej ramiona lub opierając
ręce na jej środku.
Pasażerowi nie wolno trzymać nóg na
desce rozdzielczej.
Nie wolno palić (papieros, fajka),
ponieważ napełnienie poduszki w
tym
czasie mogłoby spowodować oparzenia
lub obrażenia ciała.
Nie demontować, nie przekłuwać
i
nie uderzać gwałtownie kierownicy
z
po

duszką powietrzną.
Niczego nie mocować i
nie przyklejać na
kole kierownicy ani na desce rozdzielczej,
aby zapobiec zranieniu osób jadących
z
przodu w przypadku zadziałania
poduszek powietrznych.
Kur tyny powietrzne
Nie mocować ani nie zawieszać
niczego na dachu, ponieważ grozi
to spowodowaniem obrażeń głowy
w
przypadku zadziałania kurtyn
powietrznych.
Nie wolno demontować uchwytów
sufitowych, jeżeli samochód jest w
nie
wyposażony, ponieważ stanowią one
część mocowania kurtyn powietrznych.Napełnienie
Bezpieczeństwo

95
Boczne poduszki powietrzne
Na siedzenia zakładać wyłącznie
pokrowce homologowane, które nie
zakłócają działania bocznych poduszek
powietrznych. Aby zapoznać się
z gamą pokrowców dostosowanych do
samochodu, można skonsultować się
z
ASO sieci PEUGEOT.
Nie mocować ani nie zawieszać niczego
na oparciach (ubrania itp.), ponieważ
grozi to spowodowaniem obrażeń klatki
piersiowej lub ramion w
przypadku
zadziałania bocznych poduszek
powietrznych.
Nie zbliżać się do drzwi bardziej niż jest to
konieczne.
W panelach przednich drzwi samochodu
są zamontowane czujniki zderzeń
bocznych.
Uszkodzone drzwi lub nieprawidłowo
wykonana praca (modyfikacja lub
naprawa) w
obrębie przednich drzwi lub
ich wewnętrznej okładziny może zakłócić
działanie tych czujników. Ryzyko usterki
bocznych poduszek powietrznych!
Prace te należy wykonywać wyłącznie
w
sieci PEUGEOT lub w warsztacie
specjalistycznym.Ogólne uwagi dotyczące
fotelików dziecięcych
Zasady przewozu dzieci określone są
odrębnymi przepisami danego kraju.
Należy zapoznać się z
przepisami
obowiązującymi w
danym kraju.
W celu zapewnienia jak największego
bezpieczeństwa należy się stosować do
poniższych zaleceń:
-

Z
godnie z ustawodawstwem europejskim
wszystkie dzieci poniżej 12
roku życia
lub o
wzroście poniżej 150 cm muszą
być przewożone w
homologowanych
fotelikach dostosowanych do wagi ,
na siedzeniach wyposażonych w
pasy
bezpieczeństwa lub mocowania ISOFIX.
-

S
tatystycznie najbezpieczniejsze
miejsca w
samochodzie do przewozu
dzieci to tylne siedzenia.
-

D
ziecko poniżej 9 kg musi być
obowiązkowo przewożone w
położeniu
„ tyłem do kierunku jazdy ” zarówno
z
przodu, jak i z tyłu.
Zaleca się przewożenie dzieci na tylnych
siedzeniach samochodu:
-

„ t

yłem do kierunku jazdy ” – do 3. roku życia,
-

„ p

rzodem do kierunku jazdy ” – powyżej 3.
roku życia.
Upewnić się, że pas bezpieczeństwa jest
prawidłowo ułożony i dobrze naprężony.
W przypadku fotelików dziecięcych
z
podpórką należy sprawdzić, czy
podpórka pewnie i
stabilnie opiera się
o
podłogę.
Z przodu: w
razie potrzeby wyregulować
siedzenie pasażera.
Z tyłu: w
razie potrzeby wyregulować
odpowiednie siedzenie przednie.
Wyjąć i
bezpiecznie schować zagłówek
przed zainstalowaniem fotelika
dziecięcego z
oparciem na miejscu
pasażera.
Zamontować zagłówek na swoim miejscu
po zdjęciu fotelika dziecięcego.
Fotelik dziecięcy z tyłu
Tyłem do kierunku jazdy
Montując fotelik dziecięcy na tylnym
siedzeniu tyłem do kierunku jazdy, przesunąć
przednie siedzenie do przodu i
wyprostować
oparcie w
taki sposób, aby fotelik nie dotykał
przedniego siedzenia.
5
Bezpieczeństwo

96

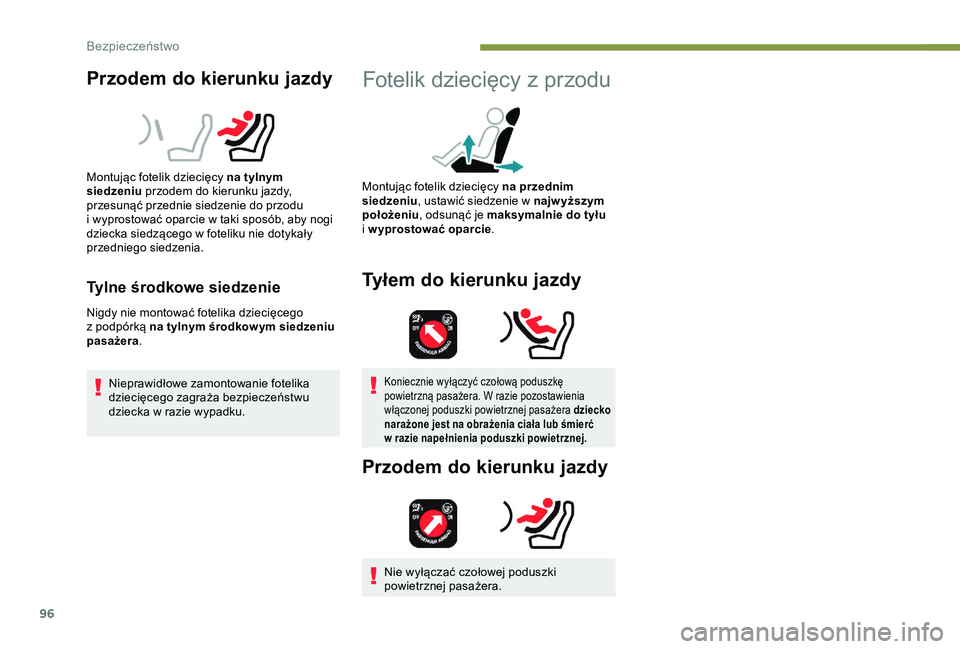

Przodem do kierunku jazdy
Montując fotelik dziecięcy na tylnym
siedzeniu przodem do kierunku jazdy,
przesunąć przednie siedzenie do przodu
i
wyprostować oparcie w taki sposób, aby nogi
dziecka siedzącego w
foteliku nie dotykały
przedniego siedzenia.
Tylne środkowe siedzenie
Nigdy nie montować fotelika dziecięcego
z podpórką na tylnym środkow ym siedzeniu
pasażera .
Nieprawidłowe zamontowanie fotelika
dziecięcego zagraża bezpieczeństwu
dziecka w
razie wypadku.
Fotelik dziecięcy z przodu
Montując fotelik dziecięcy na przednim
siedzeniu, ustawić siedzenie w
najwyższym
położeniu , odsunąć je maksymalnie do tyłu
i
w yprostować oparcie .
Tyłem do kierunku jazdy
Koniecznie wyłączyć czołową poduszkę
powietrzną pasażera. W razie pozostawienia
włączonej poduszki powietrznej pasażera dziecko
narażone jest na obrażenia ciała lub śmierć
w
razie napełnienia poduszki powietrznej.
Nie wyłączać czołowej poduszki
powietrznej pasażera.
Przodem do kierunku jazdy
Bezpieczeństwo

100

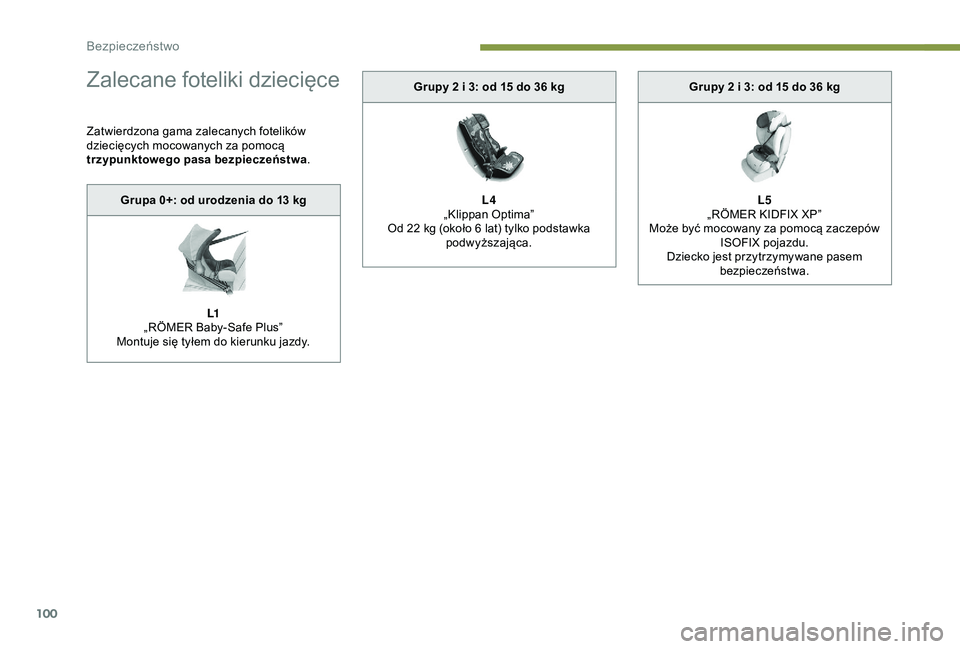

Zalecane foteliki dziecięce
Zatwierdzona gama zalecanych fotelików
dziecięcych mocowanych za pomocą
trzypunktowego pasa bezpieczeństwa.
Grupa 0+: od urodzenia do 13
kg
L1
„RÖMER Baby-Safe Plus”
Montuje się tyłem do kierunku jazdy. Grupy 2 i
3: od 15 do 36 kg
L4
„Klippan Optima”
Od 22
kg (około 6 lat) tylko podstawka
podwyższająca. Grupy 2 i
3: od 15 do 36 kg
L5
„RÖMER KIDFIX XP”
Może być mocowany za pomocą zaczepów ISOFIX pojazdu.
Dziecko jest przytrzymywane pasem bezpieczeństwa.
Bezpieczeństwo

101

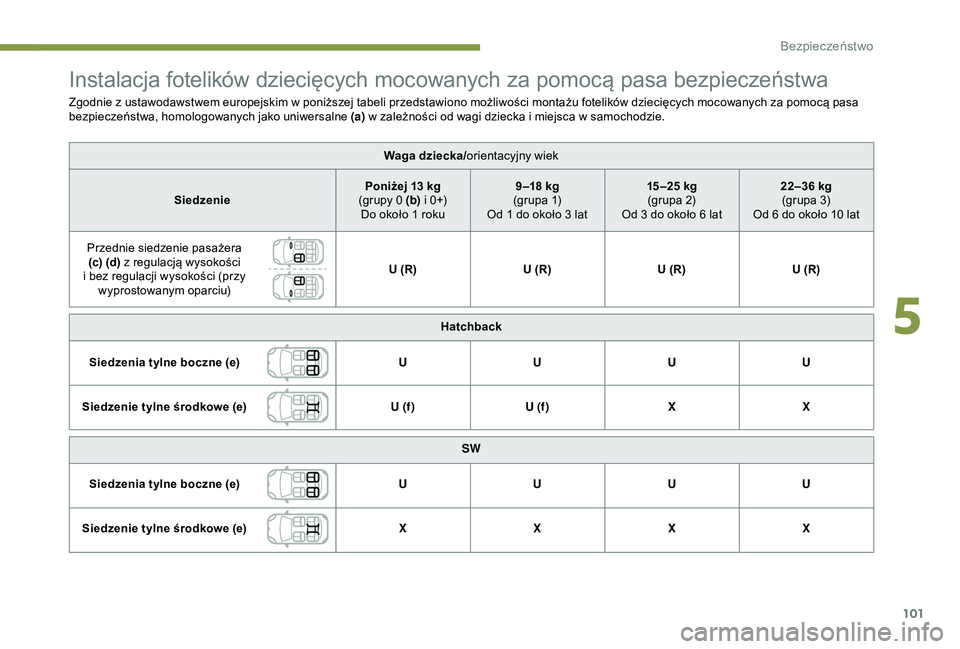

Instalacja fotelików dziecięcych mocowanych za pomocą pasa bezpieczeństwa
Zgodnie z ustawodawstwem europejskim w poniższej tabeli przedstawiono możliwości montażu fotelików dziecięcych mocowanych za pomocą pasa
b ezpieczeństwa, homologowanych jako uniwersalne (a) w
zależności od wagi dziecka i miejsca w samochodzie.
Waga dziecka/ orientacyjny wiek
Siedzenie Poniżej 13
kg
(grupy 0 (b) i
0+)
Do około 1
roku9 –18
kg
(grupa 1)
Od 1 do około 3
lat15 –25
kg
(grupa 2)
Od 3 do około 6
lat22–36
kg
(grupa 3)
Od 6 do około 10
lat
Przednie siedzenie pasażera (c) (d) z
regulacją wysokości
i
bez regulacji wysokości (przy wyprostowanym oparciu) U (R)
U (R)U (R)U (R)
Hatchback
Siedzenia tylne boczne (e) UUUU
Siedzenie tylne środkowe (e) U (f )U (f ) XX
SW
Siedzenia tylne boczne (e) UUUU
Siedzenie tylne środkowe (e) XXXX
5
Bezpieczeństwo

102

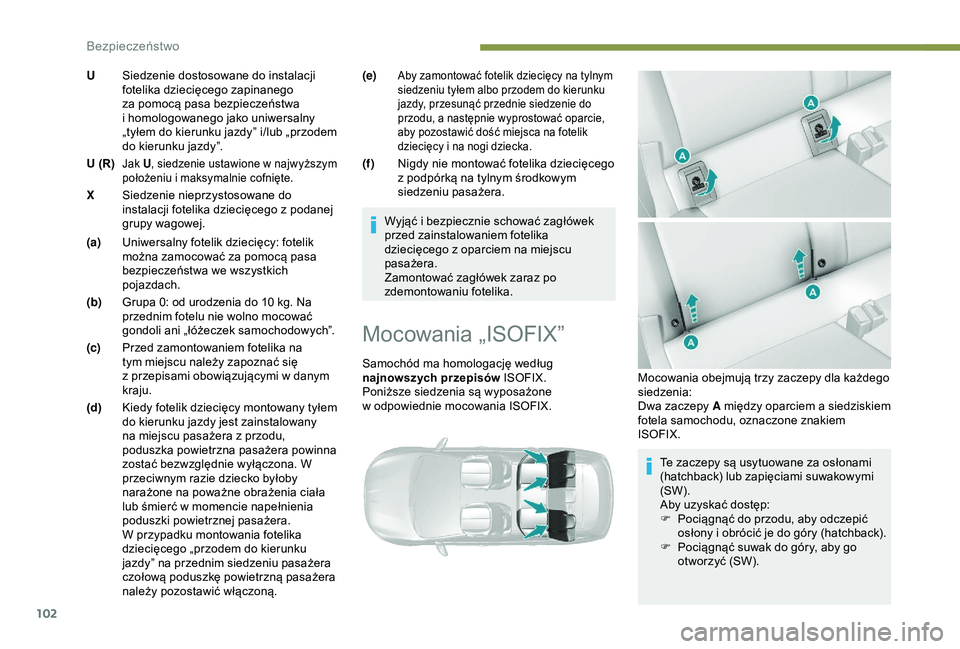

(e)Aby zamontować fotelik dziecięcy na tylnym
siedzeniu tyłem albo przodem do kierunku
jazdy, przesunąć przednie siedzenie do
przodu, a następnie wyprostować oparcie,
aby pozostawić dość miejsca na fotelik
dziecięcy i
na nogi dziecka.
(f )Nigdy nie montować fotelika dziecięcego
z
podpórką na tylnym środkowym
siedzeniu pasażera.
Wyjąć i
bezpiecznie schować zagłówek
przed zainstalowaniem fotelika
dziecięcego z
oparciem na miejscu
pasażera.
Zamontować zagłówek zaraz po
zdemontowaniu fotelika.
Mocowania „ISOFIX”
Samochód ma homologację według
najnowszych przepisów ISOFIX.
Poniższe siedzenia są wyposażone
w
odpowiednie mocowania ISOFIX.
Te zaczepy są usytuowane za osłonami
(hatchback) lub zapięciami suwakowymi
(SW).
Aby uzyskać dostęp:
F

P
ociągnąć do przodu, aby odczepić
osłony i
obrócić je do góry (hatchback).
F

P
ociągnąć suwak do góry, aby go
otworzyć (SW).
U
Siedzenie dostosowane do instalacji
fotelika dziecięcego zapinanego
za pomocą pasa bezpieczeństwa
i

homologowanego jako uniwersalny
„tyłem do kierunku jazdy” i/lub „przodem
do kierunku jazdy”.
U (R)
Jak U , siedzenie ustawione w najwyższym
położeniu i maksymalnie cofnięte.
XSiedzenie nieprzystosowane do
instalacji fotelika dziecięcego z
podanej
grupy wagowej.
(a) Uniwersalny fotelik dziecięcy: fotelik
można zamocować za pomocą pasa
bezpieczeństwa we wszystkich
pojazdach.
(b) Grupa 0: od urodzenia do 10
kg. Na
przednim fotelu nie wolno mocować
gondoli ani „łóżeczek samochodowych”.
(c) Przed zamontowaniem fotelika na
tym miejscu należy zapoznać się
z
przepisami obowiązującymi w danym
kraju.
(d) Kiedy fotelik dziecięcy montowany tyłem
do kierunku jazdy jest zainstalowany
na miejscu pasażera z
przodu,
poduszka powietrzna pasażera powinna
zostać bezwzględnie wyłączona. W
przeciwnym razie dziecko byłoby
narażone na poważne obrażenia ciała
lub śmierć w
momencie napełnienia
poduszki powietrznej pasażera.
W przypadku montowania fotelika
dziecięcego „przodem do kierunku
jazdy” na przednim siedzeniu pasażera
czołową poduszkę powietrzną pasażera
należy pozostawić włączoną. Mocowania obejmują trzy zaczepy dla każdego
siedzenia:
Dwa zaczepy A między oparciem a
siedziskiem
fotela samochodu, oznaczone znakiem
ISOFIX.
Bezpieczeństwo

103
Nie używać zaczepów siatki bagażowej
(hatchback) lub zaczepów mocujących
(SW) znajdujących się po bokach podłogi
bagażnika.

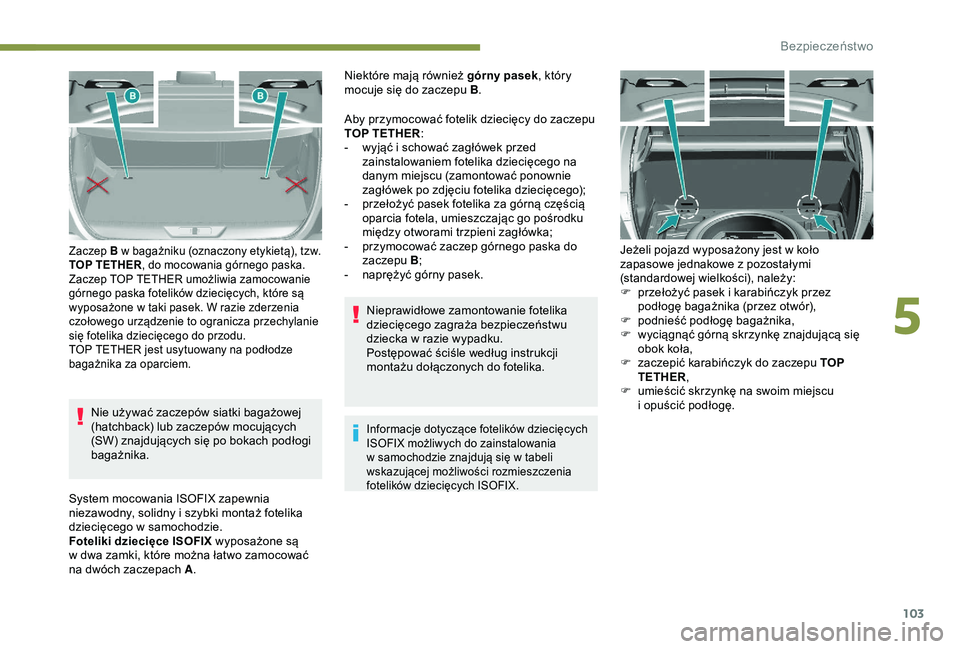

Zaczep B w bagażniku (oznaczony etykietą), tzw.
T OP TETHER , do mocowania górnego paska.
Zaczep TOP TETHER umożliwia zamocowanie
górnego paska fotelików dziecięcych, które są
wyposażone w
taki pasek. W razie zderzenia
czołowego urządzenie to ogranicza przechylanie
się fotelika dziecięcego do przodu.
TOP TETHER jest usytuowany na podłodze
bagażnika za oparciem.
System mocowania ISOFIX zapewnia
niezawodny, solidny i szybki montaż fotelika
dziecięcego w
samochodzie.
Foteliki dziecięce ISOFIX wyposażone są
w
dwa zamki, które można łatwo zamocować
na dwóch zaczepach A . Aby przymocować fotelik dziecięcy do zaczepu
TOP TETHER
:
-
w
yjąć i schować zagłówek przed
zainstalowaniem fotelika dziecięcego na
danym miejscu (zamontować ponownie
zagłówek po zdjęciu fotelika dziecięcego);
-
p
rzełożyć pasek fotelika za górną częścią
oparcia fotela, umieszczając go pośrodku
między otworami trzpieni zagłówka;
-
p
rzymocować zaczep górnego paska do
zaczepu B ;
-
n
aprężyć górny pasek.
Nieprawidłowe zamontowanie fotelika
dziecięcego zagraża bezpieczeństwu
dziecka w razie wypadku.
Postępować ściśle według instrukcji
montażu dołączonych do fotelika.
Informacje dotyczące fotelików dziecięcych
ISOFIX możliwych do zainstalowania
w
samochodzie znajdują się w tabeli
wskazującej możliwości rozmieszczenia
fotelików dziecięcych ISOFIX.
Jeżeli pojazd wyposażony jest w koło
z apasowe jednakowe z pozostałymi
(standardowej wielkości), należy:
F

p
rzełożyć pasek i karabińczyk przez
podłogę bagażnika (przez otwór),
F

p
odnieść podłogę bagażnika,
F

w
yciągnąć górną skrzynkę znajdującą się
obok koła,
F

z
aczepić karabińczyk do zaczepu TOP
TETHER ,
F

u
mieścić skrzynkę na swoim miejscu
i
opuścić podłogę.
Niektóre mają również górny pasek
, który
mocuje się do zaczepu B .
5
Bezpieczeństwo
