2018 Peugeot 301 Vodič za korisnike (in Croatian)

135
Broj
osigurača Jakost
Funkcije
F14 15 AGrijani donji dio vjetrobrana.
F15 5 AKompresor klima uređaja.
F16 15 APrednja svjetla za maglu.
F18 10 ADesno dugo svjetlo.
F19 10 ALijevo dugo svjetlo.
F29 40 AMotor brisača vjetrobrana.
F30 80 APredgrijači (dizel).

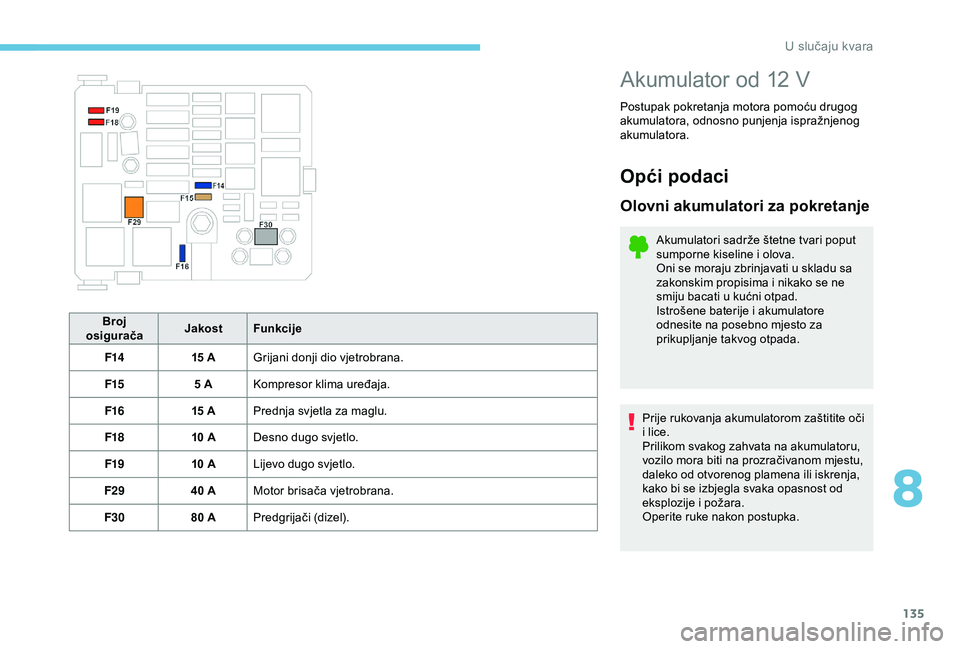

Akumulator od 12 V
Postupak pokretanja motora pomoću drugog
akumulatora, odnosno punjenja ispražnjenog
akumulatora.
Opći podaci
Olovni akumulatori za pokretanje
Akumulatori sadrže štetne tvari poput
sumporne kiseline i olova.
Oni se moraju zbrinjavati u skladu sa
zakonskim propisima i nikako se ne
smiju bacati u kućni otpad.
Istrošene baterije i akumulatore
odnesite na posebno mjesto za
prikupljanje takvog otpada.
Prije rukovanja akumulatorom zaštitite oči
i lice.
Prilikom svakog zahvata na akumulatoru,
vozilo mora biti na prozračivanom mjestu,
daleko od otvorenog plamena ili iskrenja,
kako bi se izbjegla svaka opasnost od
eksplozije i požara.
Operite ruke nakon postupka.
8
U slučaju kvara

136
Izvedbe sa sustavom Stop & Start
opremljene su olovnim akumulatorom 12 V
posebne tehnologije i karakteristika.
Akumulator se mora zamijeniti isključivo u
mreži PEUGEOT ili u stručnoj radionici.
Uz automatski mjenjač, nikad ne
pokušavajte pokrenuti motor guranjem
vozila.

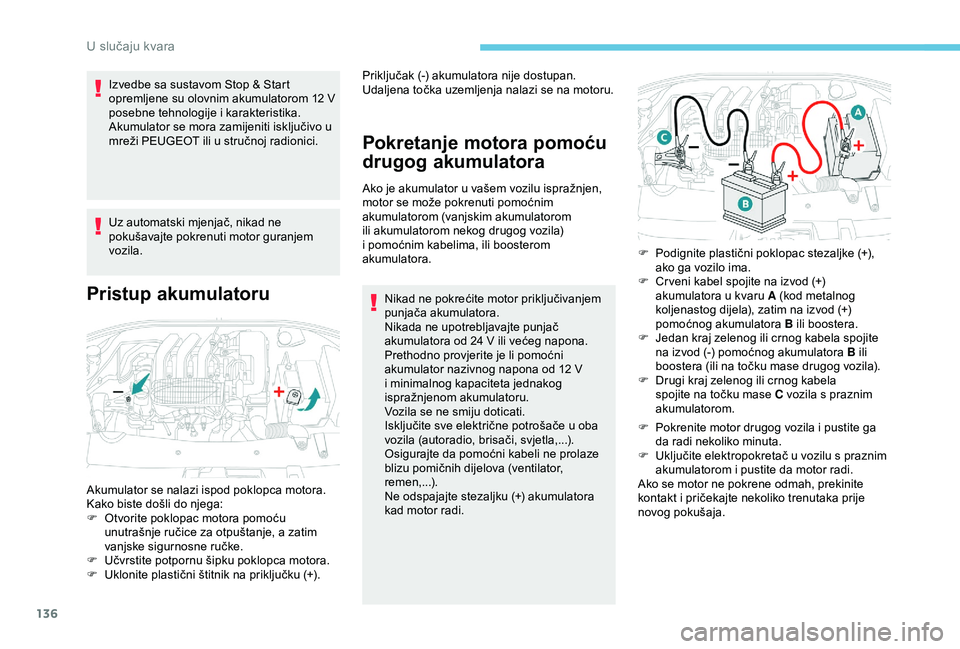

Pristup akumulatoru Pokretanje motora pomoću
drugog akumulatora
Ako je akumulator u vašem vozilu ispražnjen,
motor se može pokrenuti pomoćnim
akumulatorom (vanjskim akumulatorom
ili akumulatorom nekog drugog vozila)
i pomoćnim kabelima, ili boosterom
akumulatora.
Nikad ne pokrećite motor priključivanjem
punjača akumulatora.
Nikada ne upotrebljavajte punjač
akumulatora od 24
V ili većeg napona.
Prethodno provjerite je li pomoćni
akumulator nazivnog napona od 12
V
i minimalnog kapaciteta jednakog
ispražnjenom akumulatoru.
Vozila se ne smiju doticati.
Isključite sve električne potrošače u oba
vozila (autoradio, brisači, svjetla,...).
Osigurajte da pomoćni kabeli ne prolaze
blizu pomičnih dijelova (ventilator,
remen,...).
Ne odspajajte stezaljku (+) akumulatora
kad motor radi. F

P
okrenite motor drugog vozila i pustite ga
da radi nekoliko minuta.
F

U
ključite elektropokretač u vozilu s praznim
akumulatorom i pustite da motor radi.
Ako se motor ne pokrene odmah, prekinite
kontakt i pričekajte nekoliko trenutaka prije
novog pokušaja.
Akumulator se nalazi ispod poklopca motora.
Kako biste došli do njega:
F

O

tvorite poklopac motora pomoću
unutrašnje ručice za otpuštanje, a zatim
vanjske sigurnosne ručke.
F

U

čvrstite potpornu šipku poklopca motora.
F

U

klonite plastični štitnik na priključku (+). Priključak (-) akumulatora nije dostupan.
Udaljena točka uzemljenja nalazi se na motoru.
F
P
odignite plastični poklopac stezaljke (+),
ako ga vozilo ima.
F

C
r veni kabel spojite na izvod (+)
akumulatora u kvaru A (kod metalnog
koljenastog dijela), zatim na izvod (+)
pomoćnog akumulatora B ili boostera.
F

J
edan kraj zelenog ili crnog kabela spojite
na izvod (-) pomoćnog akumulatora B ili
boostera (ili na točku mase drugog vozila).
F

D
rugi kraj zelenog ili crnog kabela
spojite na točku mase C vozila s praznim
akumulatorom.
U slučaju kvara

137
F Pričekajte da se vrati u prazan hod.
F I skopčajte pomoćne kabele obrnutim
redoslijedom.
F

P
ostavite plastični poklopac na stezaljku (+),
ako ga vozilo ima.
F

N
eka motor radi, u vožnji ili u mirovanju,
najmanje 30
minuta, kako bi se akumulator
mogao dovoljno napuniti.
Neke funkcije, među kojima je i Stop &
Start nisu dostupne ako akumulator nije
dovoljno napunjen.

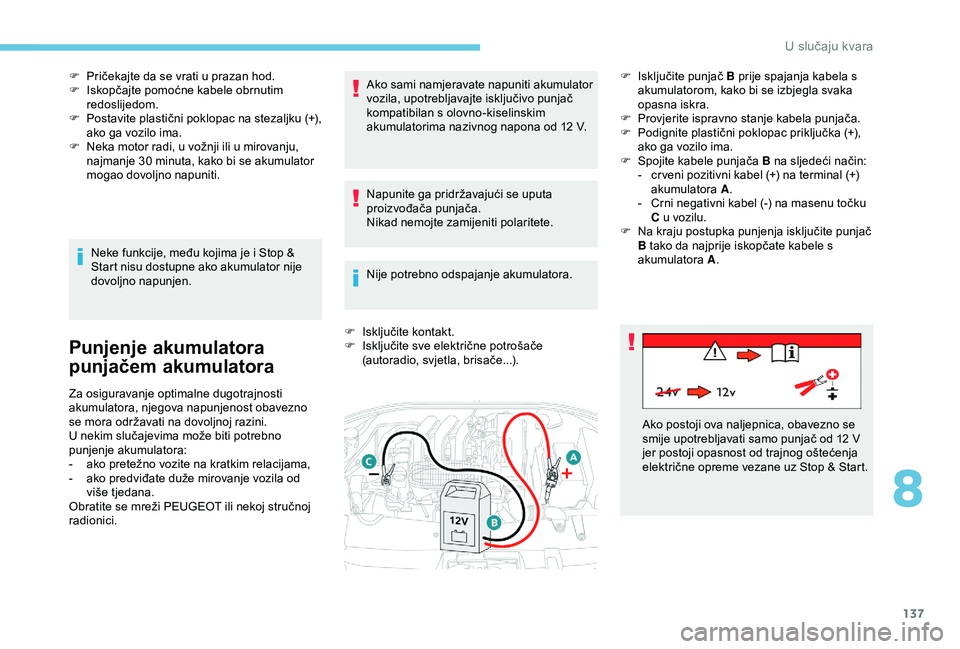

Punjenje akumulatora
punjačem akumulatora
Za osiguravanje optimalne dugotrajnosti
akumulatora, njegova napunjenost obavezno
se mora održavati na dovoljnoj razini.
U nekim slučajevima može biti potrebno
punjenje akumulatora:
-
a
ko pretežno vozite na kratkim relacijama,
-

a
ko predviđate duže mirovanje vozila od
više tjedana.
Obratite se mreži PEUGEOT ili nekoj stručnoj
radionici. Ako sami namjeravate napuniti akumulator
vozila, upotrebljavajte isključivo punjač
kompatibilan s olovno-kiselinskim
akumulatorima nazivnog napona od 12
V.
Napunite ga pridržavajući se uputa
proizvođača punjača.
Nikad nemojte zamijeniti polaritete.
Nije potrebno odspajanje akumulatora.
F
I
sključite kontakt.
F
I
sključite sve električne potrošače
(autoradio, svjetla, brisače...). F
I
sključite punjač B prije spajanja kabela s
akumulatorom, kako bi se izbjegla svaka
opasna iskra.
F
P
rovjerite ispravno stanje kabela punjača.
F
P
odignite plastični poklopac priključka (+),
ako ga vozilo ima.
F
S
pojite kabele punjača B na sljedeći način:
-
c
r veni pozitivni kabel (+) na terminal (+)
akumulatora A.
-
C
rni negativni kabel (-) na masenu točku
C u vozilu.
F
N
a kraju postupka punjenja isključite punjač
B tako da najprije iskopčate kabele s
akumulatora A.
Ako postoji ova naljepnica, obavezno se
smije upotrebljavati samo punjač od 12 V
jer postoji opasnost od trajnog oštećenja
električne opreme vezane uz Stop & Start.
8
8VOX

138
Nikada ne pokušavajte puniti zamrznuti
akumulator – opasnost od eksplozije!
Ako je akumulator zamrznut, dajte ga
provjeriti kod dobavljača za PEUGEOT
ili u nekoj stručnoj radionici radi provjere
da unutrašnji dijelovi nisu oštećeni i da na
kućištu nema pukotina kroz koje bi mogla
istjecati otrovna i korozivna kiselina.

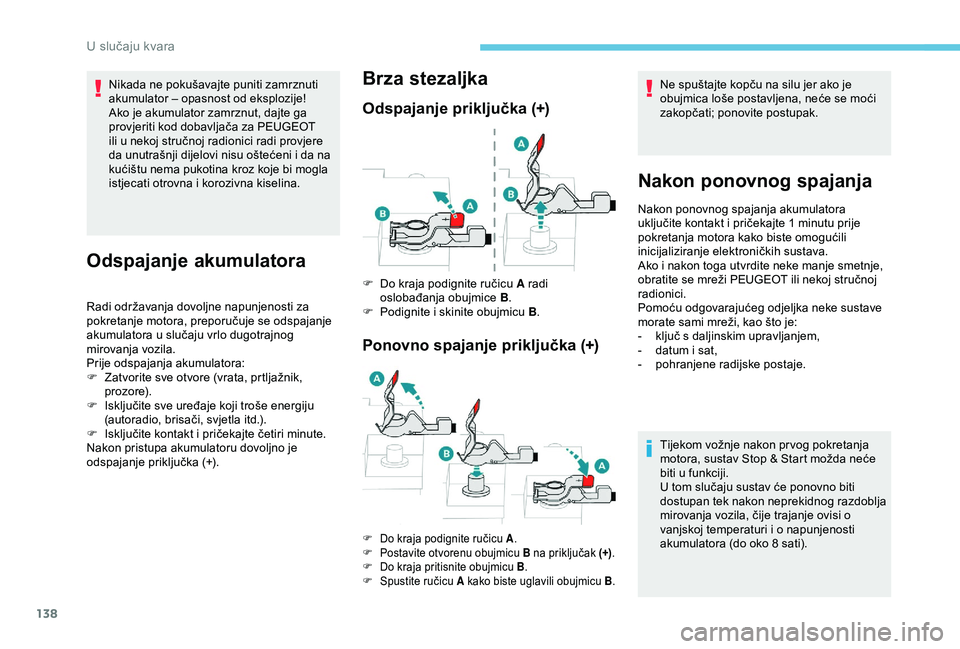

Odspajanje akumulatora
Radi održavanja dovoljne napunjenosti za
pokretanje motora, preporučuje se odspajanje
akumulatora u slučaju vrlo dugotrajnog
mirovanja vozila.
Prije odspajanja akumulatora:
F
Z
atvorite sve otvore (vrata, prtljažnik,
prozore).
F

I
sključite sve uređaje koji troše energiju
(autoradio, brisači, svjetla itd.).
F

I
sključite kontakt i pričekajte četiri minute.
Nakon pristupa akumulatoru dovoljno je
odspajanje priključka (+).
Brza stezaljka
Odspajanje priključka (+)
Ponovno spajanje priključka (+)
Ne spuštajte kopču na silu jer ako je
obujmica loše postavljena, neće se moći
zakopčati; ponovite postupak.
Nakon ponovnog spajanja
F Do kraja podignite ručicu A radi oslobađanja obujmice B.
F

P
odignite i skinite obujmicu B .
F Do kraja podignite ručicu A .
F P ostavite otvorenu obujmicu B na priključak (+) .
F

D
o kraja pritisnite obujmicu B .
F

S
pustite ručicu A kako biste uglavili obujmicu B .
Nakon ponovnog spajanja akumulatora
uključite kontakt i pričekajte 1
minutu prije
pokretanja motora kako biste omogućili
inicijaliziranje elektroničkih sustava.
Ako i nakon toga utvrdite neke manje smetnje,
obratite se mreži PEUGEOT ili nekoj stručnoj
radionici.
Pomoću odgovarajućeg odjeljka neke sustave
morate sami mreži, kao što je:
-

k
ljuč s daljinskim upravljanjem,
-

d
atum i sat,
-

p
ohranjene radijske postaje.
Tijekom vožnje nakon pr vog pokretanja
motora, sustav Stop & Start možda neće
biti u funkciji.
U tom slučaju sustav će ponovno biti
dostupan tek nakon neprekidnog razdoblja
mirovanja vozila, čije trajanje ovisi o
vanjskoj temperaturi i o napunjenosti
akumulatora (do oko 8 sati).
U slučaju kvara

139

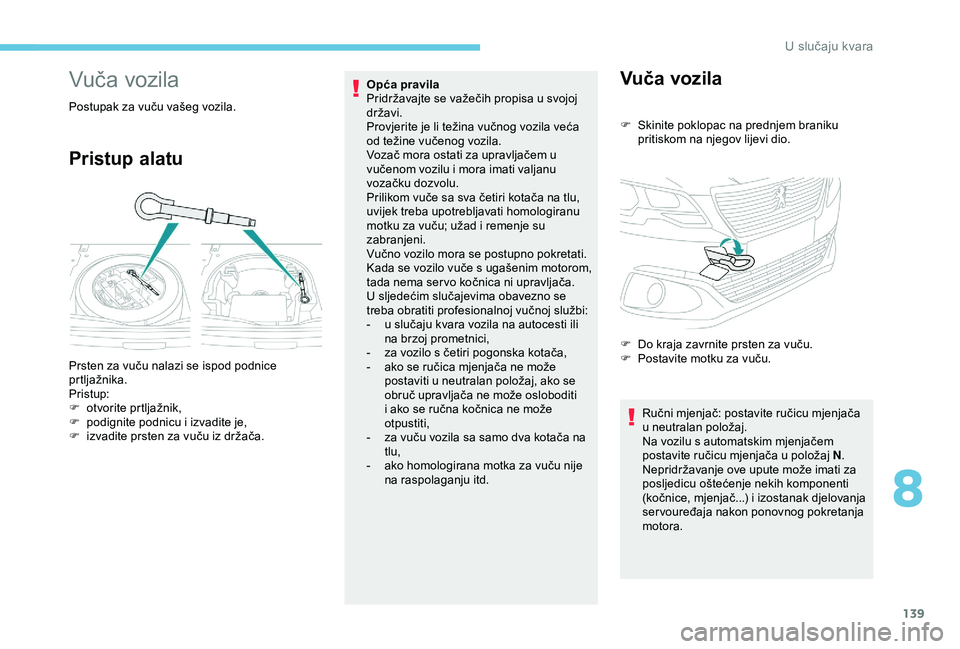

Vuča vozila
Postupak za vuču vašeg vozila.
Pristup alatu
Opća pravila
Pridržavajte se važečih propisa u svojoj
državi.
Provjerite je li težina vučnog vozila veća
od težine vučenog vozila.
Vozač mora ostati za upravljačem u
vučenom vozilu i mora imati valjanu
vozačku dozvolu.
Prilikom vuče sa sva četiri kotača na tlu,
uvijek treba upotrebljavati homologiranu
motku za vuču; užad i remenje su
zabranjeni.
Vučno vozilo mora se postupno pokretati.
Kada se vozilo vuče s ugašenim motorom,
tada nema ser vo kočnica ni upravljača.
U sljedećim slučajevima obavezno se
treba obratiti profesionalnoj vučnoj službi:
-
u s
lučaju kvara vozila na autocesti ili
na brzoj prometnici,
-

z
a vozilo s četiri pogonska kotača,
-

a
ko se ručica mjenjača ne može
postaviti u neutralan položaj, ako se
obruč upravljača ne može osloboditi
i ako se ručna kočnica ne može
otpustiti,
-

z
a vuču vozila sa samo dva kotača na
tlu,
-

a
ko homologirana motka za vuču nije
na raspolaganju itd.Vuča vozila
F Skinite poklopac na prednjem braniku pritiskom na njegov lijevi dio.
Prsten za vuču nalazi se ispod podnice
prtljažnika.
Pristup:
F

o

tvorite prtljažnik,
F

p

odignite podnicu i izvadite je,
F

i

zvadite prsten za vuču iz držača. F

D
o kraja zavrnite prsten za vuču.
F

P
ostavite motku za vuču.
Ručni mjenjač: postavite ručicu mjenjača
u neutralan položaj.
Na vozilu s automatskim mjenjačem
postavite ručicu mjenjača u položaj N .
Nepridržavanje ove upute može imati za
posljedicu oštećenje nekih komponenti
(kočnice, mjenjač...) i izostanak djelovanja
ser vouređaja nakon ponovnog pokretanja
motora.
8
U slučaju kvara

140

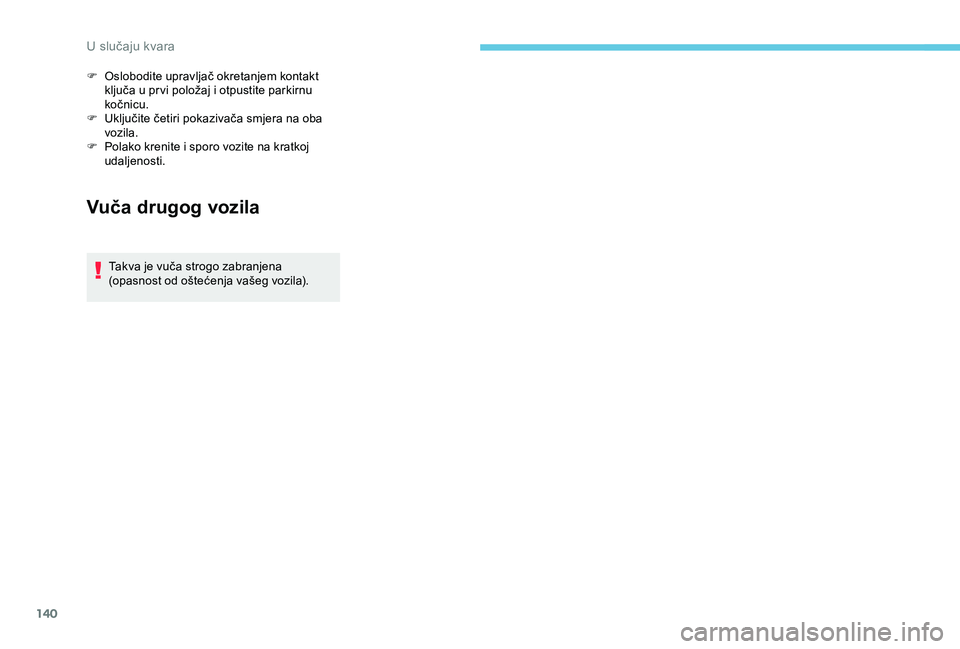

Vuča drugog vozila
Takva je vuča strogo zabranjena
(opasnost od oštećenja vašeg vozila).
F

O
slobodite upravljač okretanjem kontakt
ključa u pr vi položaj i otpustite parkirnu
kočnicu.
F

U
ključite četiri pokazivača smjera na oba
vozila.
F

P
olako krenite i sporo vozite na kratkoj
udaljenosti.
U slučaju kvara

141

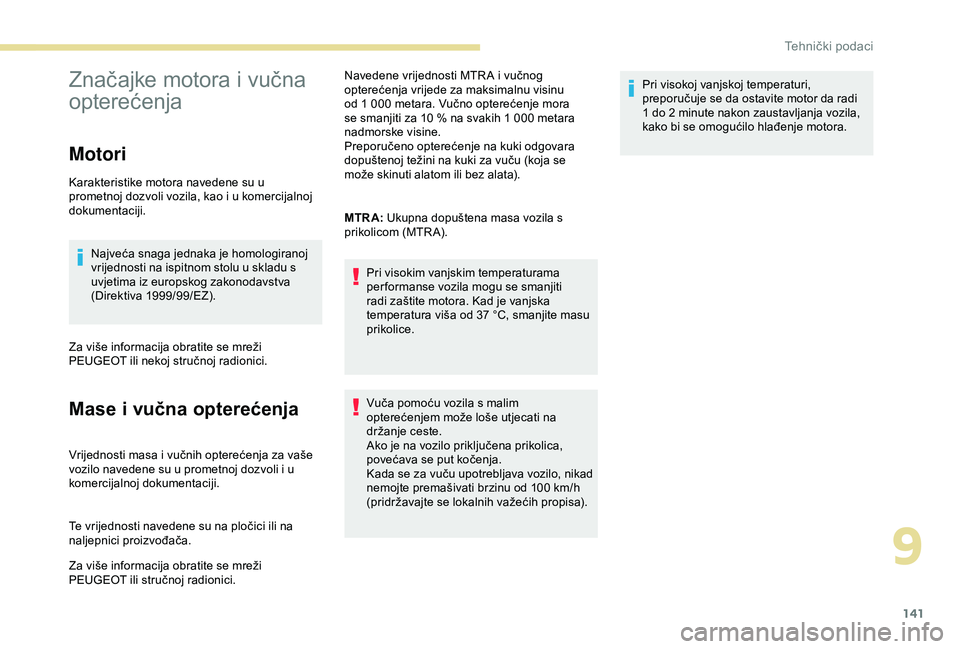

Značajke motora i vučna
opterećenja
Motori
Karakteristike motora navedene su u
prometnoj dozvoli vozila, kao i u komercijalnoj
dokumentaciji.Najveća snaga jednaka je homologiranoj
vrijednosti na ispitnom stolu u skladu s
uvjetima iz europskog zakonodavstva
(Direktiva 1999/99/EZ).
Za više informacija obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
Mase i vučna opterećenja
Vrijednosti masa i vučnih opterećenja za vaše
vozilo navedene su u prometnoj dozvoli i u
komercijalnoj dokumentaciji.
Te vrijednosti navedene su na pločici ili na
naljepnici proizvođača.
Za više informacija obratite se mreži
PEUGEOT ili stručnoj radionici. Navedene vrijednosti MTR A i vučnog
opterećenja vrijede za maksimalnu visinu
od 1
000 metara. Vučno opterećenje mora
se smanjiti za 10 % na svakih 1 000 metara
nadmorske visine.
Preporučeno opterećenje na kuki odgovara
dopuštenoj težini na kuki za vuču (koja se
može skinuti alatom ili bez alata).
MTRA: Ukupna dopuštena masa vozila s
prikolicom (MTR A).
Pri visokim vanjskim temperaturama
per formanse vozila mogu se smanjiti
radi zaštite motora. Kad je vanjska
temperatura viša od 37 °C, smanjite masu
prikolice.
Vuča pomoću vozila s malim
opterećenjem može loše utjecati na
držanje ceste.
Ako je na vozilo priključena prikolica,
povećava se put kočenja.
Kada se za vuču upotrebljava vozilo, nikad
nemojte premašivati brzinu od 100
km/h
(pridržavajte se lokalnih važećih propisa). Pri visokoj vanjskoj temperaturi,
preporučuje se da ostavite motor da radi
1 do 2
minute nakon zaustavljanja vozila,
kako bi se omogućilo hlađenje motora.
9
Tehnički podaci

142

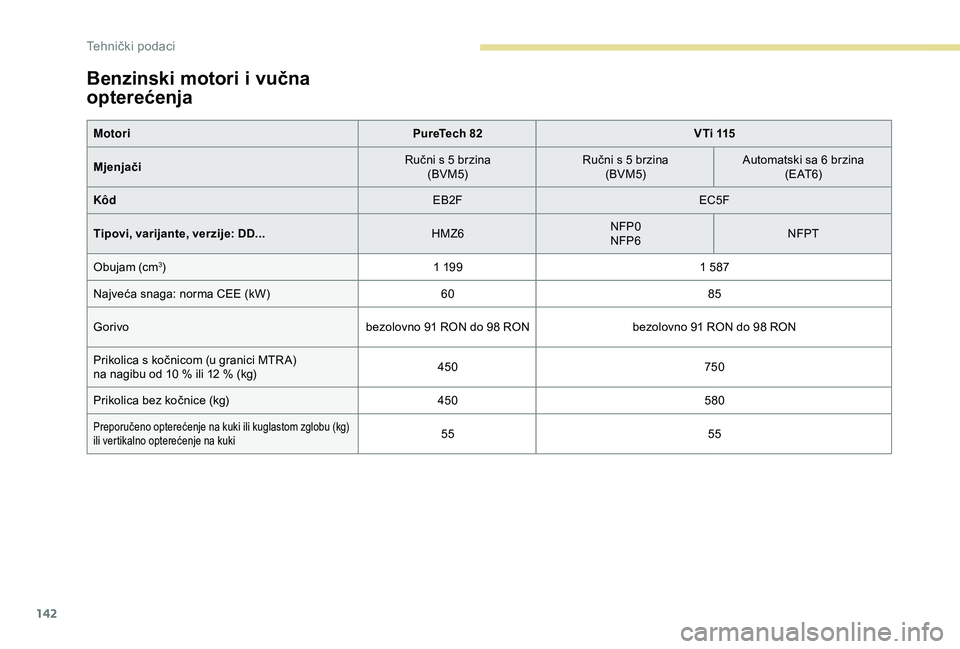

Benzinski motori i vučna
opterećenja
MotoriPureTech 82VTi 115
Mjenjači Ručni s 5 brzina
(BVM5) Ručni s 5 brzina
(BVM5) Automatski sa 6 brzina
( E AT 6)
Kôd EB2FEC5F
Tipovi, varijante, verzije: DD... HMZ6NFP0
NFP6NFPT
Obujam (cm
3) 1 1991 587
Najveća snaga: norma CEE (kW) 6085
Gorivo bezolovno 91 RON do 98 RONbezolovno 91 RON do 98 RON
Prikolica s kočnicom (u granici MTR A)
na nagibu od 10
% ili 12 % (kg) 450
750
Prikolica bez kočnice (kg) 450580
Preporučeno opterećenje na kuki ili kuglastom zglobu (kg)
ili vertikalno opterećenje na kuki55 55
Tehnički podaci
