127
U određenim klimatskim uvjetima (niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih i
stražnjih svjetala normalna je pojava; ona
će nestati nekoliko minuta nakon paljenja
svjetala.

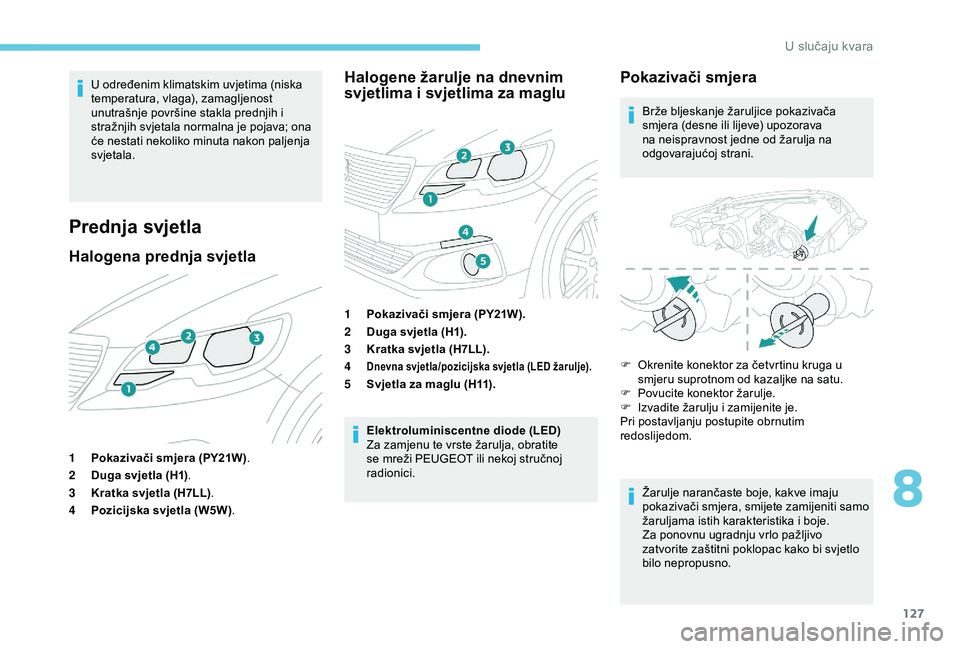

Prednja svjetla
Halogena prednja svjetlaHalogene žarulje na dnevnim
svjetlima i svjetlima za maglu
1
Pokazivači smjera (PY21W) .
2 Duga svjetla (H1) .
3 Kratka svjetla (H7LL) .
4 Pozicijska svjetla (W5W) .1
Pokazivači smjera (PY21W).
2 Duga svjetla (H1).
3 Kratka svjetla (H7LL).
4
Dnevna svjetla/pozicijska svjetla (LED žarulje).
5 Svjetla za maglu (H11).
Elektroluminiscentne diode (LED)
Za zamjenu te vrste žarulja, obratite
se mreži PEUGEOT ili nekoj stručnoj
radionici.
Pokazivači smjera
Brže bljeskanje žaruljice pokazivača
smjera (desne ili lijeve) upozorava
na neispravnost jedne od žarulja na
odgovarajućoj strani.
F

O
krenite konektor za četvrtinu kruga u
smjeru suprotnom od kazaljke na satu.
F

P
ovucite konektor žarulje.
F

I

zvadite žarulju i zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom.
Žarulje narančaste boje, kakve imaju
pokazivači smjera, smijete zamijeniti samo
žaruljama istih karakteristika i boje.
Za ponovnu ugradnju vrlo pažljivo
zatvorite zaštitni poklopac kako bi svjetlo
bilo nepropusno.
8
U slučaju kvara

128

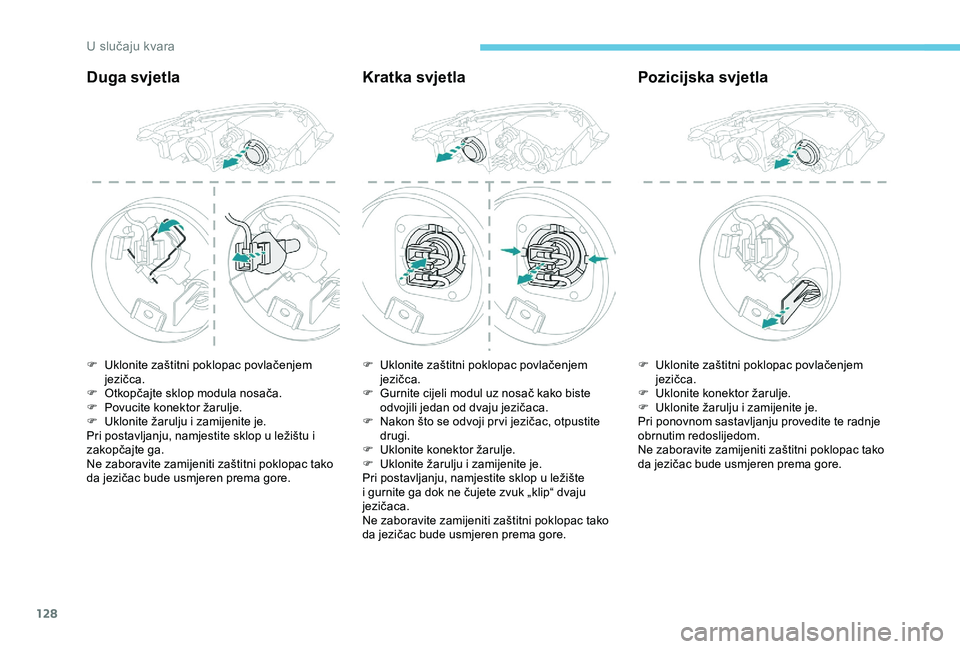

Duga svjetlaKratka svjetlaPozicijska svjetla
F Uklonite zaštitni poklopac povlačenjem
jezičca.
F

O
tkopčajte sklop modula nosača.
F

P
ovucite konektor žarulje.
F

U
klonite žarulju i zamijenite je.
Pri postavljanju, namjestite sklop u ležištu i
zakopčajte ga.
Ne zaboravite zamijeniti zaštitni poklopac tako
da jezičac bude usmjeren prema gore. F
U klonite zaštitni poklopac povlačenjem
jezičca.
F

G
urnite cijeli modul uz nosač kako biste
odvojili jedan od dvaju jezičaca.
F

N
akon što se odvoji pr vi jezičac, otpustite
drugi.
F

U
klonite konektor žarulje.
F

U
klonite žarulju i zamijenite je.
Pri postavljanju, namjestite sklop u ležište
i gurnite ga dok ne čujete zvuk „klip“ dvaju
jezičaca.
Ne zaboravite zamijeniti zaštitni poklopac tako
da jezičac bude usmjeren prema gore. F
U klonite zaštitni poklopac povlačenjem
jezičca.
F

U
klonite konektor žarulje.
F

U
klonite žarulju i zamijenite je.
Pri ponovnom sastavljanju provedite te radnje
obrnutim redoslijedom.
Ne zaboravite zamijeniti zaštitni poklopac tako
da jezičac bude usmjeren prema gore.
U slučaju kvara

129

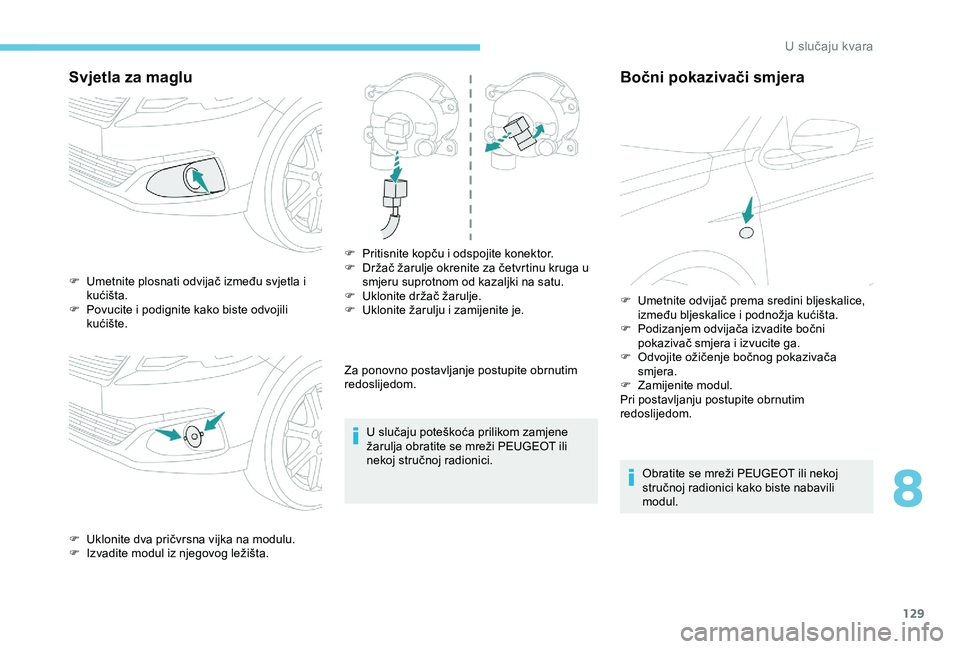

Svjetla za maglu
Za ponovno postavljanje postupite obrnutim
redoslijedom.U slučaju poteškoća prilikom zamjene
žarulja obratite se mreži PEUGEOT ili
nekoj stručnoj radionici.
Bočni pokazivači smjera
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici kako biste nabavili
modul.
F

U

metnite plosnati odvijač između svjetla i
kućišta.
F

P

ovucite i podignite kako biste odvojili
kućište.
F

U

klonite dva pričvrsna vijka na modulu.
F

I

zvadite modul iz njegovog ležišta. F

P

ritisnite kopču i odspojite konektor.
F

D

ržač žarulje okrenite za četvrtinu kruga u
smjeru suprotnom od kazaljki na satu.
F

U

klonite držač žarulje.
F

U

klonite žarulju i zamijenite je.
F

U
metnite odvijač prema sredini bljeskalice,
između bljeskalice i podnožja kućišta.
F

P
odizanjem odvijača izvadite bočni
pokazivač smjera i izvucite ga.
F

O
dvojite ožičenje bočnog pokazivača
smjera.
F

Z
amijenite modul.
Pri postavljanju postupite obrnutim
redoslijedom.
8
U slučaju kvara

130

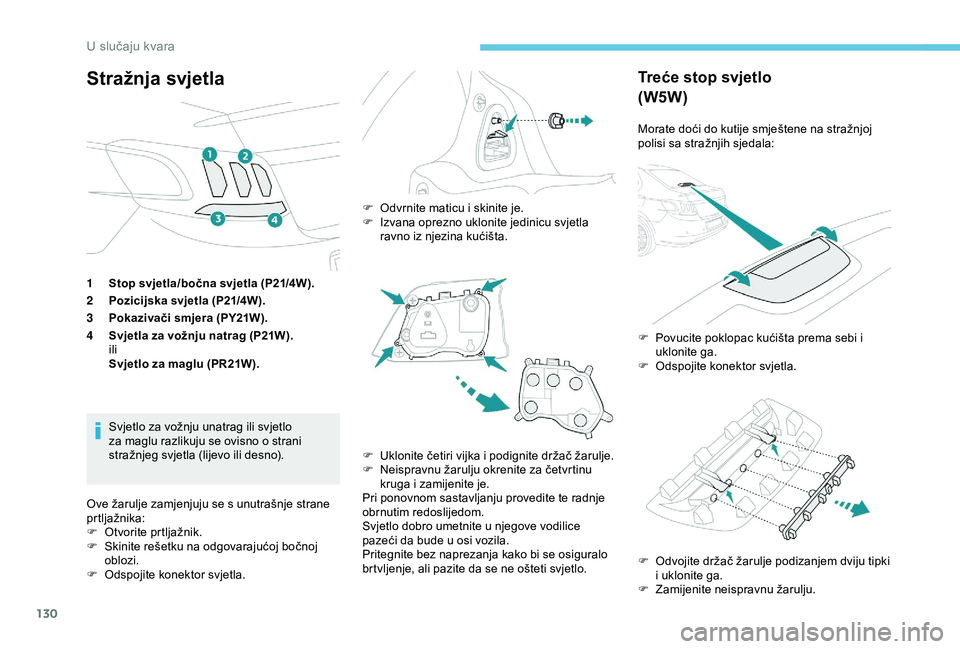

Stražnja svjetla
1Stop svjetla/bočna svjetla (P21/4W).
2 Pozicijska svjetla (P21/4W).
3 Pokazivači smjera (PY21W).
4 Svjetla za vožnju natrag (P21W).
ili
Svjetlo za maglu (PR21W).
Svjetlo za vožnju unatrag ili svjetlo
za maglu razlikuju se ovisno o strani
stražnjeg svjetla (lijevo ili desno).
Treće stop svjetlo
(W5W)
Morate doći do kutije smještene na stražnjoj
polisi sa stražnjih sjedala:
F

O
dvojite držač žarulje podizanjem dviju tipki
i uklonite ga.
F

Z
amijenite neispravnu žarulju.
F

P
ovucite poklopac kućišta prema sebi i
uklonite ga.
F

O
dspojite konektor svjetla.
F

O

dvrnite maticu i skinite je.
F

I

zvana oprezno uklonite jedinicu svjetla
ravno iz njezina kućišta.
Ove žarulje zamjenjuju se s unutrašnje strane
prtljažnika:
F

O

tvorite prtljažnik.
F

S

kinite rešetku na odgovarajućoj bočnoj
oblozi.
F

O

dspojite konektor svjetla. F

U

klonite četiri vijka i podignite držač žarulje.
F

N

eispravnu žarulju okrenite za četvrtinu
kruga i zamijenite je.
Pri ponovnom sastavljanju provedite te radnje
obrnutim redoslijedom.
Svjetlo dobro umetnite u njegove vodilice
pazeći da bude u osi vozila.
Pritegnite bez naprezanja kako bi se osiguralo
brtvljenje, ali pazite da se ne ošteti svjetlo.
U slučaju kvara

131
Pri postavljanju postupite obrnutim
redoslijedom.Provjerite je li poklopac kućišta pravilno
postavljen na nosač prije nego li ga
uglavite na mjesto.

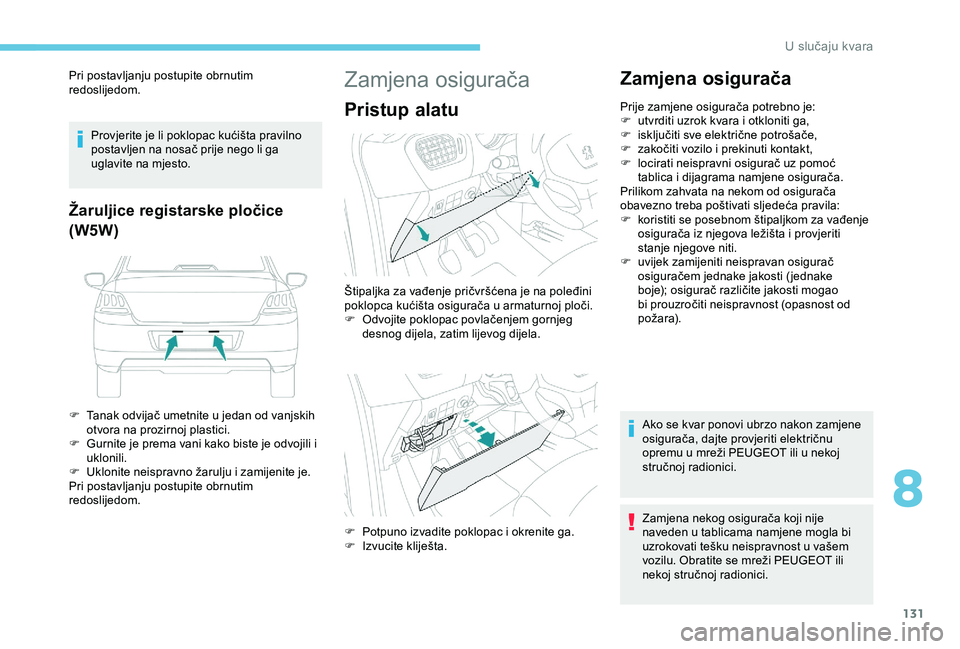

Žaruljice registarske pločice
(W5W)
F Tanak odvijač umetnite u jedan od vanjskih otvora na prozirnoj plastici.
F

G
urnite je prema vani kako biste je odvojili i
uklonili.
F

U
klonite neispravno žarulju i zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom.
Zamjena osigurača
Pristup alatu Zamjena osiguračaPrije zamjene osigurača potrebno je:
F
u tvrditi uzrok kvara i otkloniti ga,
F

i
sključiti sve električne potrošače,
F

z
akočiti vozilo i prekinuti kontakt,
F

l
ocirati neispravni osigurač uz pomoć
tablica i dijagrama namjene osigurača.
Prilikom zahvata na nekom od osigurača
obavezno treba poštivati sljedeća pravila:
F

k
oristiti se posebnom štipaljkom za vađenje
osigurača iz njegova ležišta i provjeriti
stanje njegove niti.
F

u
vijek zamijeniti neispravan osigurač
osiguračem jednake jakosti ( jednake
boje); osigurač različite jakosti mogao
bi prouzročiti neispravnost (opasnost od
požara).
Ako se kvar ponovi ubrzo nakon zamjene
osigurača, dajte provjeriti električnu
opremu u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Zamjena nekog osigurača koji nije
naveden u tablicama namjene mogla bi
uzrokovati tešku neispravnost u vašem
vozilu. Obratite se mreži PEUGEOT ili
nekoj stručnoj radionici.
Štipaljka za vađenje pričvršćena je na poleđini
poklopca kućišta osigurača u armaturnoj ploči.
F

O

dvojite poklopac povlačenjem gornjeg
desnog dijela, zatim lijevog dijela.
F

P

otpuno izvadite poklopac i okrenite ga.
F

I

zvucite kliješta.
8
U slučaju kvara

132

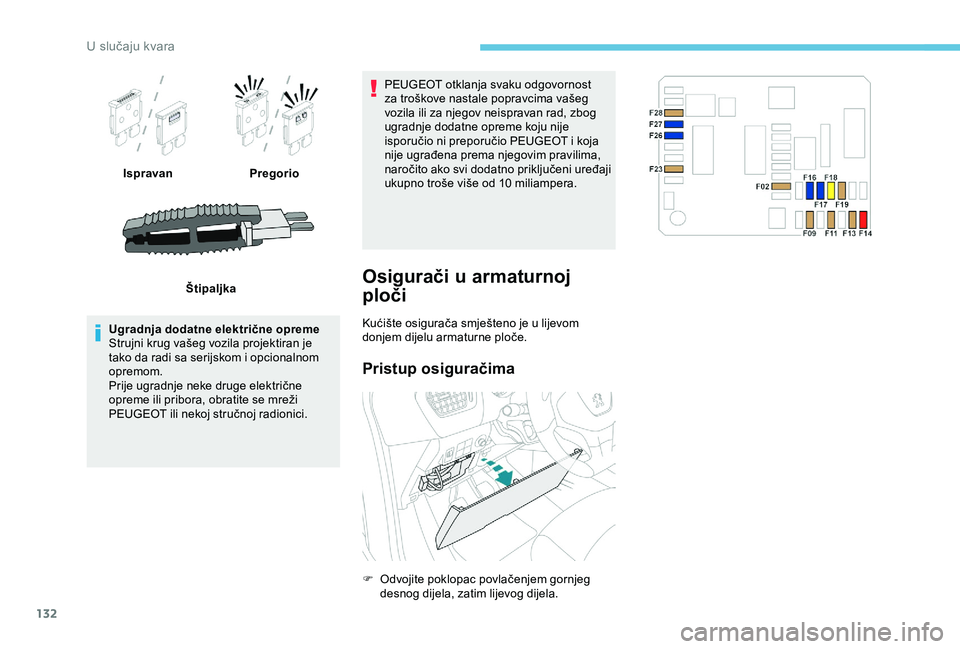

IspravanPregorio
Štipaljka
Ugradnja dodatne električne opreme
Strujni krug vašeg vozila projektiran je
tako da radi sa serijskom i opcionalnom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici. PEUGEOT otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila ili za njegov neispravan rad, zbog
ugradnje dodatne opreme koju nije
isporučio ni preporučio PEUGEOT i koja
nije ugrađena prema njegovim pravilima,
naročito ako svi dodatno priključeni uređaji
ukupno troše više od 10
miliampera.
Osigurači u armaturnoj
ploči
Kućište osigurača smješteno je u lijevom
donjem dijelu armaturne ploče.
Pristup osiguračima
F Odvojite poklopac povlačenjem gornjeg
desnog dijela, zatim lijevog dijela.
U slučaju kvara

133
Broj
osigurača Jakost
Funkcije
F02 5 APodešavanje visine prednjih svjetala, dijagnostička utičnica, ploča klimatizacije.
F09 5 AAlarm, alarm (naknadno ugrađen).
F11 5 ADodatno grijanje.
F13 5 AParkirni senzori, parkirni senzori (naknadno ugrađeni)
F14 10 APloča klimatizacije.
F16 15 AUpaljač za cigarete, utičnica od 12
V.
F17 15 AAutoradio, autoradio (naknadno ugrađen).
F18 20 AAutoradio/Bluetooth, autoradio (naknadno ugrađen).
F19 5 AMonokromatski ekran C.
F23 5 AStropna svjetla, spot svjetla.
F26 15 AZvučna signalizacija.
F27 15 APumpa za pranje stakla.
F28 5 AKontakt brava.
8
U slučaju kvara

134

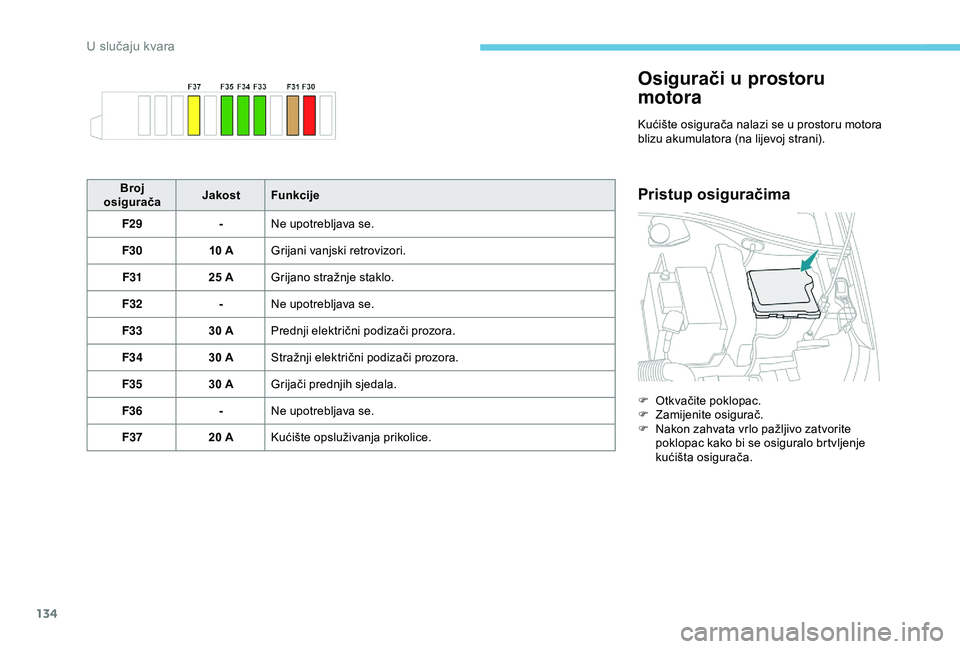

Osigurači u prostoru
motora
Kućište osigurača nalazi se u prostoru motora
blizu akumulatora (na lijevoj strani).
Pristup osiguračimaBroj
osigurača Jakost
Funkcije
F29 -Ne upotrebljava se.
F30 10 AGrijani vanjski retrovizori.
F31 25 AGrijano stražnje staklo.
F32 -Ne upotrebljava se.
F33 30 APrednji električni podizači prozora.
F34 30 AStražnji električni podizači prozora.
F35 30 AGrijači prednjih sjedala.
F36 -Ne upotrebljava se.
F37 20 AKućište opsluživanja prikolice. F

O
tkvačite poklopac.
F

Z
amijenite osigurač.
F

N
akon zahvata vrlo pažljivo zatvorite
poklopac kako bi se osiguralo brtvljenje
kućišta osigurača.
