Уход за автомобилем223

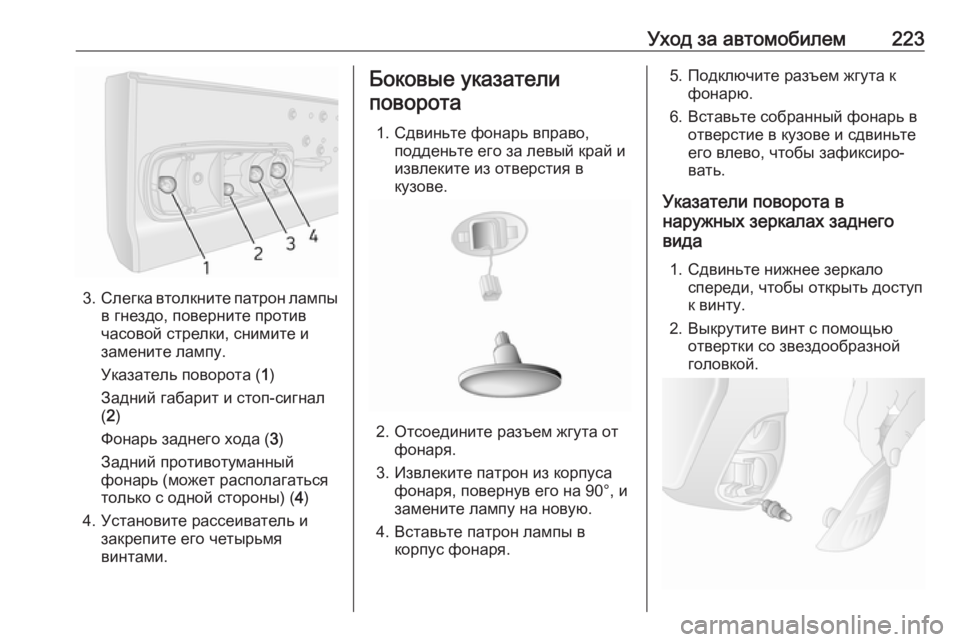

3.Слегка втолкните патрон лампы
в гнездо, поверните против
часовой стрелки, снимите и
замените лампу.
Указатель поворота ( 1)
Задний габарит и стоп-сигнал
( 2 )
Фонарь заднего хода ( 3)
Задний противотуманный
фонарь (может располагаться
только с одной стороны) ( 4)
4. Установите рассеиватель и закрепите его четырьмя
винтами.
Боковые указатели
поворота
1. Сдвиньте фонарь вправо, подденьте его за левый край и
извлеките из отверстия в
кузове.
2. Отсоедините разъем жгута от фонаря.
3. Извлеките патрон из корпуса фонаря, повернув его на 90°, и
замените лампу на новую.
4. Вставьте патрон лампы в корпус фонаря.
5. Подключите разъем жгута кфонарю.
6. Вставьте собранный фонарь в отверстие в кузове и сдвиньте
его влево, чтобы зафиксиро‐
вать.
Указатели поворота в
наружных зеркалах заднего
вида
1. Сдвиньте нижнее зеркало спереди, чтобы открыть доступ
к винту.
2. Выкрутите винт с помощью отвертки со звездообразной
головкой.

224Уход за автомобилем3. Извлеките патрон лампы изнижнего зеркала сзади.
4. Заменить лампу.
5. Вставьте патрон лампы в нижнее зеркало.
6. Закрутите винт.
Верхний центральный стоп-сигнал
1. Снимите заглушку на внутрен‐ ней стороне задней двери.
2. Скрутите гайку с направляю‐ щей шпильки на обратной
стороне корпуса фонаря.
3. Снимите фонарь, потянув его на себя снаружи.
4. Отсоедините разъем жгута от фонаря.
5. Извлеките патрон из корпуса фонаря и замените лампу на
новую.
6. Вставьте патрон лампы в корпус фонаря и подключите
разъем жгута к фонарю.
7. Установите фонарь на свое место и проверьте правиль‐
ность его посадки.
8. Накрутите гайку на направляю‐ щую шпильку на обратной
стороне корпуса фонаря.
9. Установите заглушку на внут‐ ренней стороне задней двери.
Освещение номерного знака
1. Подденьте плафона плоской отверткой.
2. Отсоедините разъем жгута от фонаря.
3. Снимите крышку рассеивателя и замените лампу.

Уход за автомобилем2254. Установите крышку рассеива‐теля и подключите разъем
жгута к фонарю.
5. Установите фонарь на свое место.
Автомобили с четырехдверной кабиной и грузовые шасси
1. Выкрутите два винта крепления
крышки рассеивателя.
2. Снимите крышку рассеивателя и замените лампу.
3. Установите крышку рассеива‐ теля и закрепите ее двумявинтами.
Освещение салона
Передний плафон
1. Демонтировать узел лампы, используя отвертку с плоским
жалом.
2. Заменить лампу.
3. Установите фонарь на свое место.
Подсветка грузового отделения
1. Демонтировать узел лампы,используя отвертку с плоским
жалом.
2. Отсоедините разъем жгута от фонаря.
3. Снимите крышку рассеивателя и замените лампу.
4. Установите крышку рассеива‐ теля и подключите разъем
жгута к фонарю.
5. Установите фонарь на свое место.

226Уход за автомобилемПлафон подсветки в панели
обивки передней двери
1. Демонтировать узел лампы, используя отвертку с плоским
жалом.
2. Поверните патрон лампы против часовой стрелки, пока
он не освободится.
3. Замените лампу и вставьте патрон на место.
4. Установите фонарь на свое место.
Задние плафоны
Замену ламп выполнять на стан‐
ции техобслуживания.
Освещение переднего
вещевого ящика
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборной панели
Замену ламп выполнять на стан‐
ции техобслуживания.Электрооборудование
Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
● с левой стороны в панели приборов за панелью обивки
● в моторном отсеке под расши‐ рительным бачком системы
охлажденияCombi
Дополнительный блок предохрани‐ телей находится за декоративной
накладкой на правой стенке багаж‐
ного отделения рядом с задней
дверью.Микроавтобус
Дополнительный блок предохрани‐ телей расположен с правой
стороны в панели приборов снизу
под накладкой порога.

Уход за автомобилем227Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐
гание.Дефектный предохранитель можно
определить по сгоревшей плавкой
нити. Замену предохранителя
производить только после устране‐ ния причины его выхода из строя.
Рекомендуется иметь полный
комплект предохранителей.
Проконсультируйтесь на станции техобслуживания.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие
конкретного назначения.
Примечание
Некоторые описания блока предо‐
хранителей могут не относиться к
вашему автомобилю.
При осмотре блока предохраните‐ лей обратите внимание на марки‐
ровочную табличку.Приспособление для снятия
предохранителей

228Уход за автомобилем
Для облегчения замены предохра‐
нителей используйте специальное
приспособление для снятия предо‐
хранителей, которое находится
внутри блока предохранителей в
панели приборов.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в моторном отсеке
Находится под расширительным
бачком системы охлаждения
двигателя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
В связи с тем, что доступ к предох‐ ранителям затруднен, их замену
необходимо проводить на станции
техобслуживания.СимволЭлектрическая цепьSСветовые приборы с
правой стороныTСветовые приборы с
левой стороныWПравая фара ближнего
светаaЛевая фара ближнего
света>Передние противоту‐
манные фарыLЛампа дальнего света
левой фарыNЛампа дальнего света
правой фарыuABSKОчиститель ветрового
стеклаСимволЭлектрическая цепьnСистема отопления,
вентиляции и кондицио‐
нированияVПодогрев ветрового
стеклаQПневматическая
подвеска
Блок предохранителей в
приборной панели

Уход за автомобилем229Находится за декоративной
накладкой в левой части панели
приборов. Потяните декоративную
накладку за верхний край, чтобы
снять.
Не храните под этой панелью ника‐ кие посторонние предметы.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.СимволЭлектрическая цепьZИнформационно-развле‐
кательная система /
Подогрев сидений /
Информационный центр
водителя / Аудиораз‐
ъемы / Сигнализация?Штепсельная розеткаÌПрикуривательeЩиток приборовUЦентральный замок0Освещение салонаOУказатели поворота /
Задние противоту‐
манные фонари / Блок
управления оборудова‐
нием кузоваСимволЭлектрическая цепьDIAGДиагностический разъемuABS / Система динамиче‐ ской стабилизацииdОсвещение салона /
Стоп-сигналыZБлок управления кузо‐
вным оборудованиемSTOPСтоп-сигналIБлок управления обору‐
дованием кузова / Элек‐
тростеклоподъемники /
Система отопления и
вентиляции / Кондицио‐
нирование воздухаmОбогрев левого заднего
стеклаnОбогрев правого заднего
стеклаRОмыватель ветрового
стеклаMЭлектронная блокировка
пуска двигателяUПодогрев сиденийFBLСистема освещения
поворотовСимволЭлектрическая цепьlСоединение Hands-free&ТахографPTOКоробка отбора
мощностиjЗвуковой сигналÍПредварительный подо‐
грев / Фильтр дизельного
топливаxВентилятор системы
климат-контроляdОбогрев наружных
зеркалTПодсветка по левой
сторонеSПодсветка по правой
сторонеOНавигационная системаADPДополнительные адап‐
тации,Электростеклоподъем‐
ники / Блок управления
кузовным оборудова‐
нием

230Уход за автомобилемБлок предохранителей вбагажном отделении
Combi
Находится за декоративной
накладкой на правой стенке багаж‐
ного отделения за задней дверью.
С помощью подходящего инстру‐
мента, например плоской отвертки, подденьте панель в трех местах,
показанных на иллюстрации, и
снимите ее.
Не храните под этой панелью ника‐ кие посторонние предметы.
№Электрическая цепь1Скорость 3: дополнительный
испаритель2Скорость 2: дополнительный
испаритель3Скорость 1: дополнительный
испарительМикроавтобус
Находится за накладкой подножки
в правой части грузового отделе‐
ния.
С помощью подходящего инстру‐
мента, например плоской отвертки,
подденьте панель в трех местах,
показанных на иллюстрации, и
снимите ее.
Не храните под этой панелью ника‐ кие посторонние предметы.
