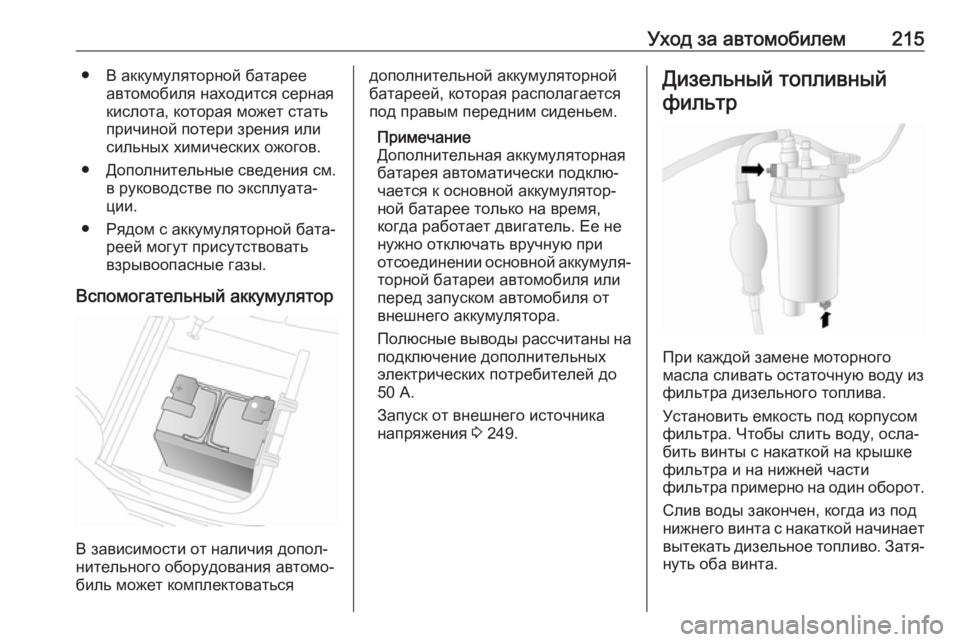

Уход за автомобилем215● В аккумуляторной батарееавтомобиля находится серная
кислота, которая может стать
причиной потери зрения или сильных химических ожогов.
● Дополнительные сведения см. в руководстве по эксплуата‐
ции.
● Рядом с аккумуляторной бата‐ реей могут присутствовать
взрывоопасные газы.
Вспомогательный аккумулятор
В зависимости от наличия допол‐
нительного оборудования автомо‐
биль может комплектоваться
дополнительной аккумуляторной
батареей, которая располагается
под правым передним сиденьем.
Примечание
Дополнительная аккумуляторная
батарея автоматически подклю‐
чается к основной аккумулятор‐
ной батарее только на время,
когда работает двигатель. Ее не
нужно отключать вручную при отсоединении основной аккумуля‐
торной батареи автомобиля или
перед запуском автомобиля от
внешнего аккумулятора.
Полюсные выводы рассчитаны на
подключение дополнительных электрических потребителей до
50 А.
Запуск от внешнего источника
напряжения 3 249.Дизельный топливный
фильтр
При каждой замене моторного
масла сливать остаточную воду из
фильтра дизельного топлива.
Установить емкость под корпусом
фильтра. Чтобы слить воду, осла‐
бить винты с накаткой на крышке
фильтра и на нижней части
фильтра примерно на один оборот.
Слив воды закончен, когда из под
нижнего винта с накаткой начинает
вытекать дизельное топливо. Затя‐ нуть оба винта.

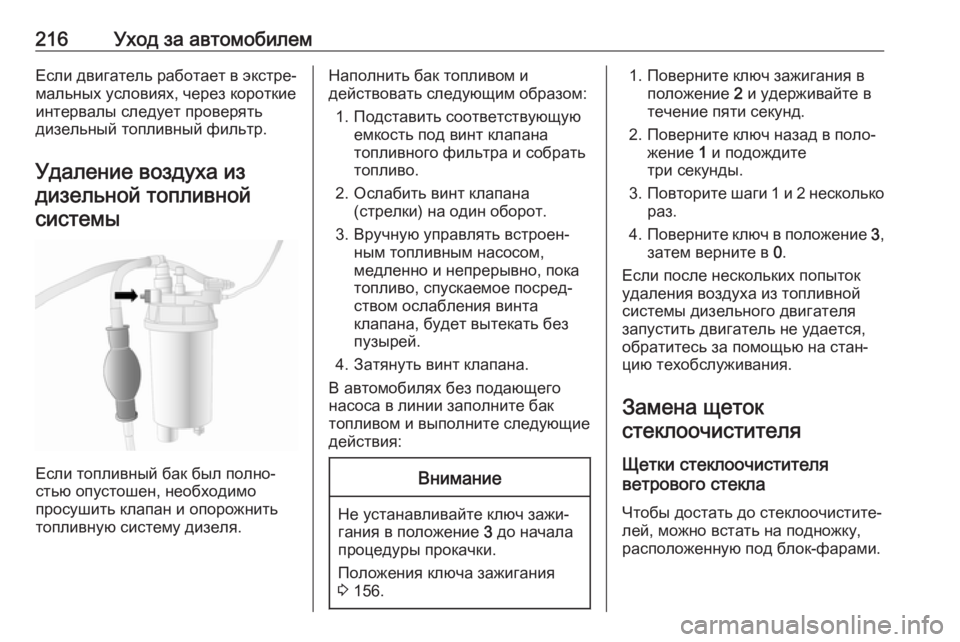

216Уход за автомобилемЕсли двигатель работает в экстре‐
мальных условиях, через короткие
интервалы следует проверять
дизельный топливный фильтр.
Удаление воздуха издизельной топливнойсистемы
Если топливный бак был полно‐
стью опустошен, необходимо
просушить клапан и опорожнить
топливную систему дизеля.
Наполнить бак топливом и
действовать следующим образом:
1. Подставить соответствующую емкость под винт клапана
топливного фильтра и собрать
топливо.
2. Ослабить винт клапана (стрелки) на один оборот.
3. Вручную управлять встроен‐ ным топливным насосом,
медленно и непрерывно, пока
топливо, спускаемое посред‐
ством ослабления винта
клапана, будет вытекать без
пузырей.
4. Затянуть винт клапана.
В автомобилях без подающего
насоса в линии заполните бак
топливом и выполните следующие
действия:Внимание
Не устанавливайте ключ зажи‐
гания в положение 3 до начала
процедуры прокачки.
Положения ключа зажигания
3 156.
1. Поверните ключ зажигания в
положение 2 и удерживайте в
течение пяти секунд.
2. Поверните ключ назад в поло‐ жение 1 и подождите
три секунды.
3. Повторите шаги 1 и 2 несколько
раз.
4. Поверните ключ в положение 3,
затем верните в 0.
Если после нескольких попыток удаления воздуха из топливной
системы дизельного двигателя
запустить двигатель не удается, обратитесь за помощью на стан‐цию техобслуживания.
Замена щеток
стеклоочистителя
Щетки стеклоочистителя
ветрового стекла
Чтобы достать до стеклоочистите‐
лей, можно встать на подножку,
расположенную под блок-фарами.

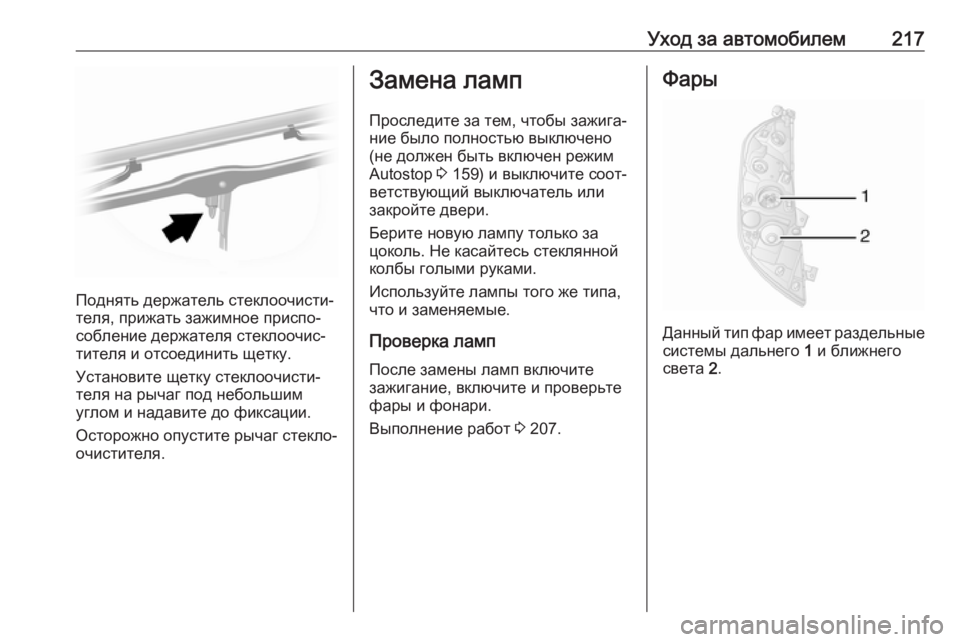

Уход за автомобилем217
Поднять держатель стеклоочисти‐
теля, прижать зажимное приспо‐
собление держателя стеклоочис‐
тителя и отсоединить щетку.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Замена ламп
Проследите за тем, чтобы зажига‐ние было полностью выключено
(не должен быть включен режим
Autostop 3 159) и выключите соот‐
ветствующий выключатель или
закройте двери.
Берите новую лампу только за
цоколь. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Проверка ламп
После замены ламп включите
зажигание, включите и проверьте
фары и фонари.
Выполнение работ 3 207.Фары
Данный тип фар имеет раздельные
системы дальнего 1 и ближнего
света 2.

218Уход за автомобилемДальний свет
1. Снимите крышку корпуса блок-фары.
2. Отсоедините разъем жгута от патрона лампы.
3. Отогните пружинный фиксатор и извлеките патрон лампы из
корпуса отражателя.
4. Выньте лампу из патрона и замените ее.
5. Вставьте патрон лампы в корпус отражателя.
6. Закрепите его пружинным фиксатором и подключите
разъем жгута к патрону лампы.
7. Установите крышку корпуса блок-фары.
Ближний свет
1. Снимите крышку корпуса блок- фары.
2. Отсоедините разъем жгута от патрона лампы.
3. Поверните патрон лампы против часовой стрелки, пока
он не освободится.
4. Извлеките патрон лампы из корпуса отражателя.

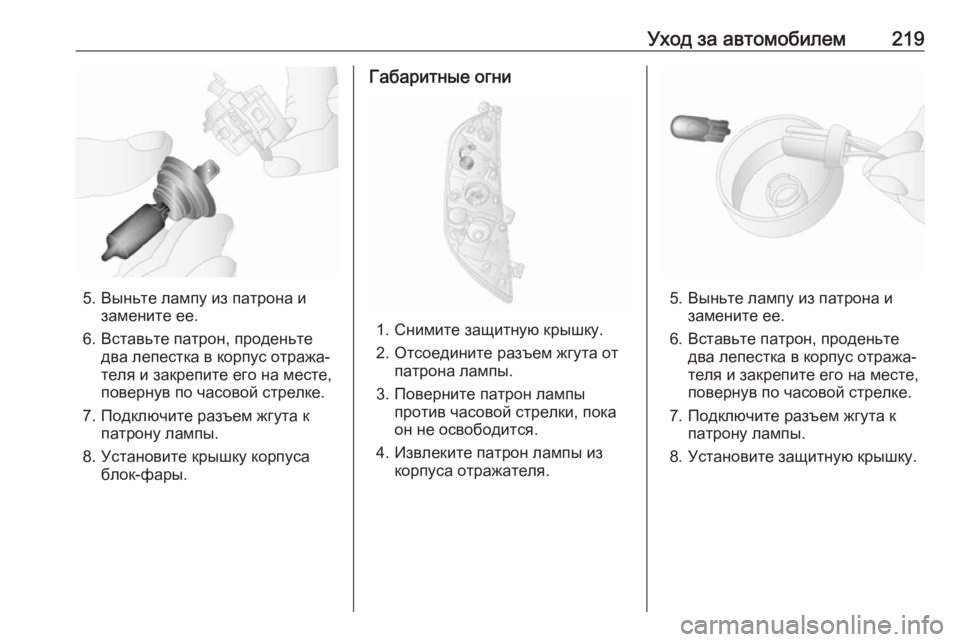

Уход за автомобилем219
5. Выньте лампу из патрона изамените ее.
6. Вставьте патрон, проденьте два лепестка в корпус отража‐
теля и закрепите его на месте, повернув по часовой стрелке.
7. Подключите разъем жгута к патрону лампы.
8. Установите крышку корпуса блок-фары.
Габаритные огни
1. Снимите защитную крышку.
2. Отсоедините разъем жгута от патрона лампы.
3. Поверните патрон лампы против часовой стрелки, пока
он не освободится.
4. Извлеките патрон лампы из корпуса отражателя.
5. Выньте лампу из патрона изамените ее.
6. Вставьте патрон, проденьте два лепестка в корпус отража‐
теля и закрепите его на месте, повернув по часовой стрелке.
7. Подключите разъем жгута к патрону лампы.
8. Установите защитную крышку.

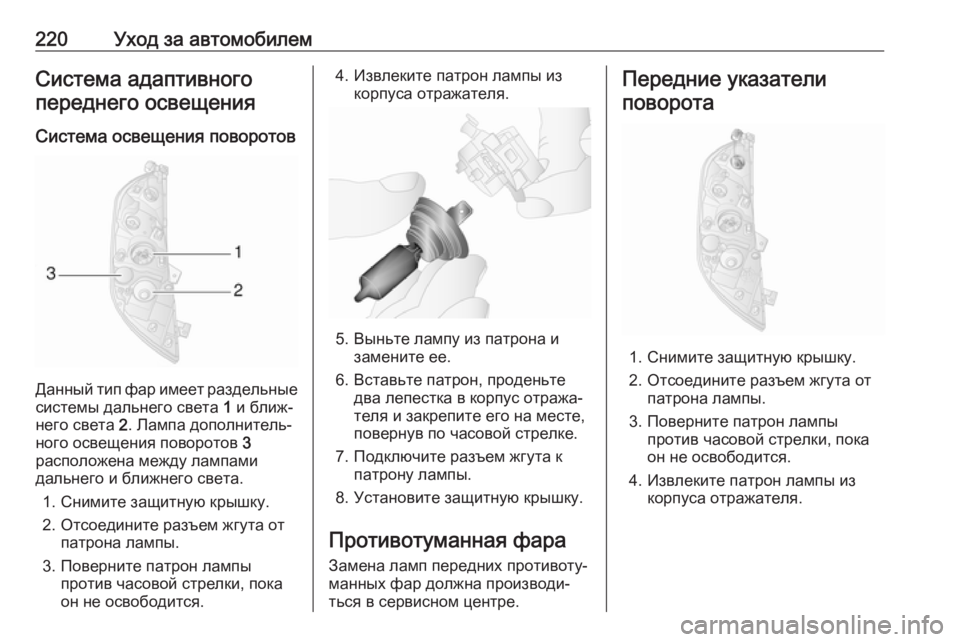

220Уход за автомобилемСистема адаптивногопереднего освещения
Система освещения поворотов
Данный тип фар имеет раздельные системы дальнего света 1 и ближ‐
него света 2. Лампа дополнитель‐
ного освещения поворотов 3
расположена между лампами
дальнего и ближнего света.
1. Снимите защитную крышку.
2. Отсоедините разъем жгута от патрона лампы.
3. Поверните патрон лампы против часовой стрелки, пока
он не освободится.
4. Извлеките патрон лампы из корпуса отражателя.
5. Выньте лампу из патрона и замените ее.
6. Вставьте патрон, проденьте два лепестка в корпус отража‐
теля и закрепите его на месте, повернув по часовой стрелке.
7. Подключите разъем жгута к патрону лампы.
8. Установите защитную крышку.
Противотуманная фара Замена ламп передних противоту‐
манных фар должна производи‐
ться в сервисном центре.
Передние указатели
поворота
1. Снимите защитную крышку.
2. Отсоедините разъем жгута от патрона лампы.
3. Поверните патрон лампы против часовой стрелки, пока
он не освободится.
4. Извлеките патрон лампы из корпуса отражателя.

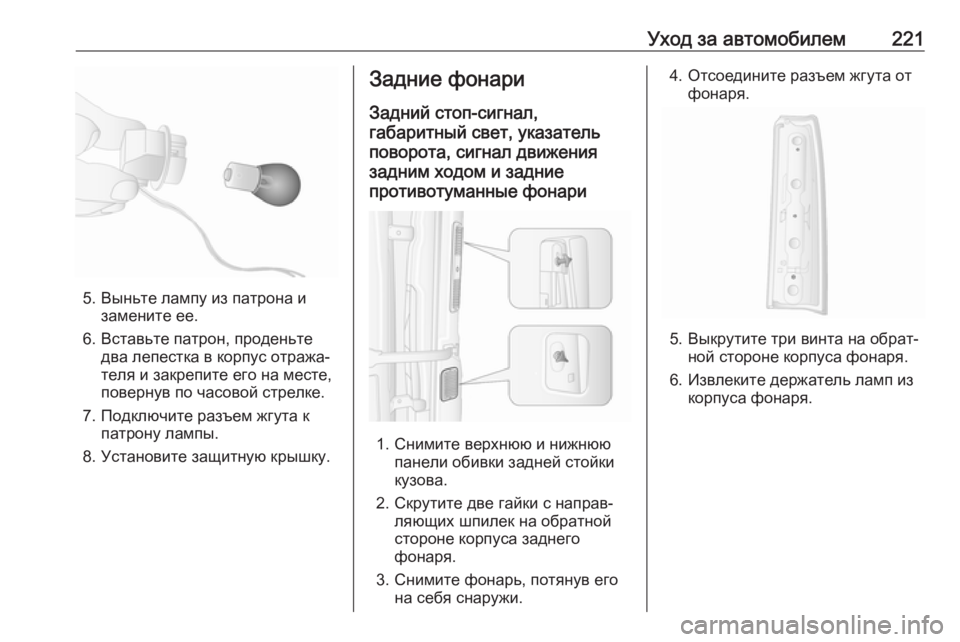

Уход за автомобилем221
5. Выньте лампу из патрона изамените ее.
6. Вставьте патрон, проденьте два лепестка в корпус отража‐
теля и закрепите его на месте, повернув по часовой стрелке.
7. Подключите разъем жгута к патрону лампы.
8. Установите защитную крышку.
Задние фонари
Задний стоп-сигнал,
габаритный свет, указатель
поворота, сигнал движения
задним ходом и задние
противотуманные фонари
1. Снимите верхнюю и нижнюю панели обивки задней стойки
кузова.
2. Скрутите две гайки с направ‐ ляющих шпилек на обратной
стороне корпуса заднего
фонаря.
3. Снимите фонарь, потянув его на себя снаружи.
4. Отсоедините разъем жгута отфонаря.
5. Выкрутите три винта на обрат‐ ной стороне корпуса фонаря.
6. Извлеките держатель ламп из корпуса фонаря.

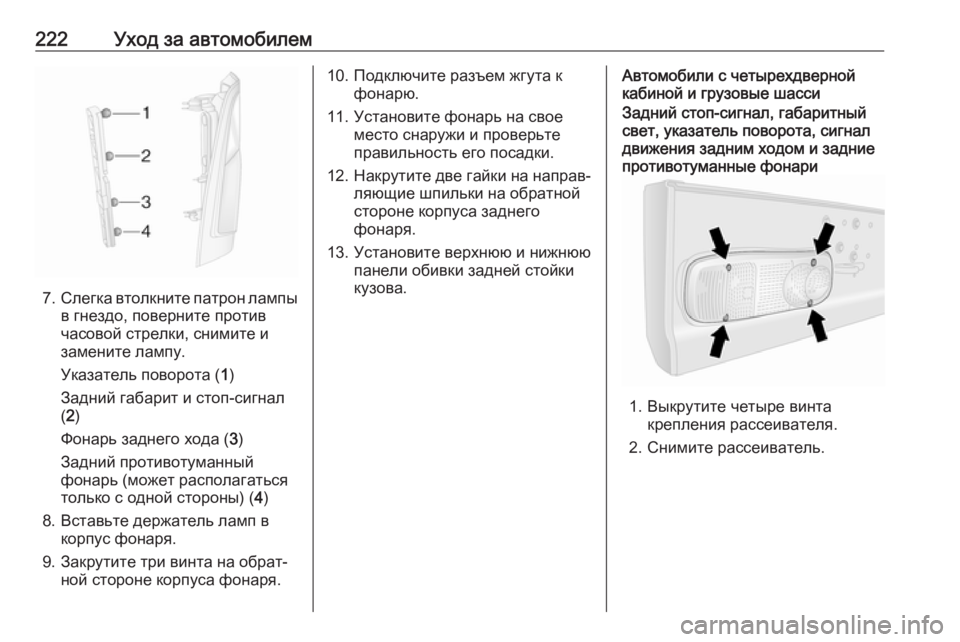

222Уход за автомобилем
7.Слегка втолкните патрон лампы
в гнездо, поверните против
часовой стрелки, снимите и
замените лампу.
Указатель поворота ( 1)
Задний габарит и стоп-сигнал
( 2 )
Фонарь заднего хода ( 3)
Задний противотуманный
фонарь (может располагаться
только с одной стороны) ( 4)
8. Вставьте держатель ламп в корпус фонаря.
9. Закрутите три винта на обрат‐ ной стороне корпуса фонаря.
10. Подключите разъем жгута к фонарю.
11. Установите фонарь на свое место снаружи и проверьте
правильность его посадки.
12. Накрутите две гайки на направ‐
ляющие шпильки на обратной
стороне корпуса заднего
фонаря.
13. Установите верхнюю и нижнюю панели обивки задней стойки
кузова.Автомобили с четырехдверной
кабиной и грузовые шассиЗадний стоп-сигнал, габаритный
свет, указатель поворота, сигнал
движения задним ходом и задние
противотуманные фонари
1. Выкрутите четыре винта крепления рассеивателя.
2. Снимите рассеиватель.
