2018 OPEL KARL Instrukcja obsługi (in Polish)

Pielęgnacja samochodu183może być dużo mniejsza od
pojemności akumulatora
rozładowanego.
● Należy korzystać z przewodów rozruchowych z izolowanymi
zaciskami, o średnicy co najmniej
16 mm 2
.
● Nie odłączać rozładowanego akumulatora od instalacji
elektrycznej pojazdu.
● Wyłączyć wszystkie zbędne odbiorniki prądu.
● Nie pochylać się nad akumulatorem w trakcie
rozruchu.
● Nie dopuszczać do zetknięcia się
zacisków przewodów
rozruchowych.
● Podczas uruchamiania silnika przy użyciu przewodów
rozruchowych samochody nie
powinny się stykać.
● Wcisnąć hamulec postojowy, skrzynia biegów w pozycji
neutralnej.
● Otworzyć osłonę bieguna dodatniego na obydwu
akumulatorach.

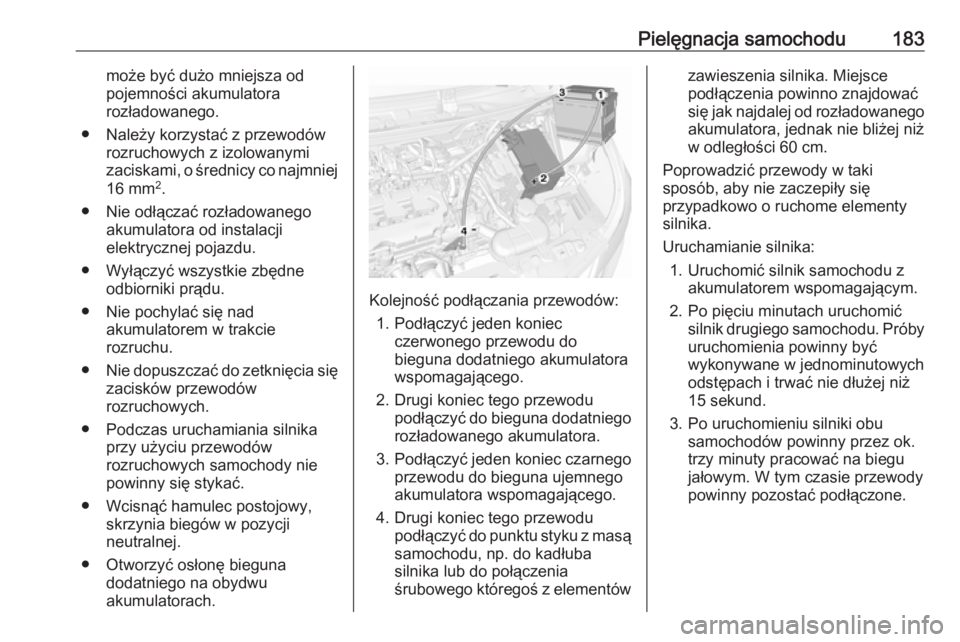

Kolejność podłączania przewodów:
1. Podłączyć jeden koniec czerwonego przewodu do
bieguna dodatniego akumulatora
wspomagającego.
2. Drugi koniec tego przewodu podłączyć do bieguna dodatniegorozładowanego akumulatora.
3. Podłączyć jeden koniec czarnego
przewodu do bieguna ujemnego akumulatora wspomagającego.
4. Drugi koniec tego przewodu podłączyć do punktu styku z masąsamochodu, np. do kadłuba
silnika lub do połączenia
śrubowego któregoś z elementów
zawieszenia silnika. Miejsce
podłączenia powinno znajdować
się jak najdalej od rozładowanego
akumulatora, jednak nie bliżej niż
w odległości 60 cm.
Poprowadzić przewody w taki
sposób, aby nie zaczepiły się
przypadkowo o ruchome elementy
silnika.
Uruchamianie silnika: 1. Uruchomić silnik samochodu z akumulatorem wspomagającym.
2. Po pięciu minutach uruchomić silnik drugiego samochodu. Próby
uruchomienia powinny być
wykonywane w jednominutowych
odstępach i trwać nie dłużej niż
15 sekund.
3. Po uruchomieniu silniki obu samochodów powinny przez ok.
trzy minuty pracować na biegu
jałowym. W tym czasie przewody
powinny pozostać podłączone.

184Pielęgnacja samochodu4. W uruchamianym awaryjniesamochodzie włączyć dowolne
urządzenie elektryczne (np.
reflektory lub ogrzewanie szyby
tylnej).
5. Przewody odłączać dokładnie w odwrotnej kolejności.Holowanie
Holowanie samochodu
Ucho holownicze znajduje się w
skrzynce z narzędziami
samochodowymi 3 166.
1. Odblokować osłonę, korzystając
ze śrubokręta, i zdjąć osłonę.
2. Wkręcić ucho holownicze,obracając je do oporu, i ustawić w
położeniu poziomym.
3. Zaczepić linkę holowniczą lub hol sztywny, co jest preferowanym
rozwiązaniem.
Informacje ogólne
Ucho holownicze można
wykorzystywać wyłącznie do
holowania, a nie wyciągania pojazdu.
Włączyć zapłon, aby odblokować
kierownicę i umożliwić działanie
świateł hamowania, sygnału
dźwiękowego i wycieraczek.
Przesunąć dźwignię zmiany biegów
w położenie neutralne.

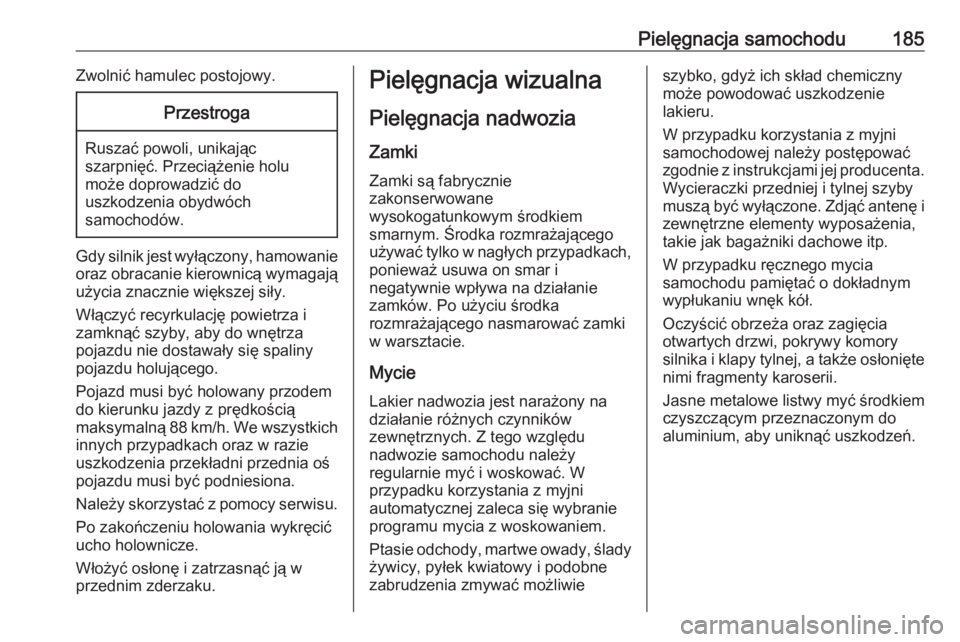

Pielęgnacja samochodu185Zwolnić hamulec postojowy.Przestroga
Ruszać powoli, unikając
szarpnięć. Przeciążenie holu
może doprowadzić do
uszkodzenia obydwóch
samochodów.
Gdy silnik jest wyłączony, hamowanie
oraz obracanie kierownicą wymagają
użycia znacznie większej siły.
Włączyć recyrkulację powietrza i
zamknąć szyby, aby do wnętrza
pojazdu nie dostawały się spaliny
pojazdu holującego.
Pojazd musi być holowany przodem
do kierunku jazdy z prędkością
maksymalną 88 km/h. We wszystkich innych przypadkach oraz w razie
uszkodzenia przekładni przednia oś
pojazdu musi być podniesiona.
Należy skorzystać z pomocy serwisu.
Po zakończeniu holowania wykręcić
ucho holownicze.
Włożyć osłonę i zatrzasnąć ją w
przednim zderzaku.
Pielęgnacja wizualna
Pielęgnacja nadwoziaZamki
Zamki są fabrycznie
zakonserwowane
wysokogatunkowym środkiem
smarnym. Środka rozmrażającego
używać tylko w nagłych przypadkach, ponieważ usuwa on smar i
negatywnie wpływa na działanie
zamków. Po użyciu środka
rozmrażającego nasmarować zamki
w warsztacie.
Mycie Lakier nadwozia jest narażony na
działanie różnych czynników
zewnętrznych. Z tego względu
nadwozie samochodu należy
regularnie myć i woskować. W
przypadku korzystania z myjni
automatycznej zaleca się wybranie
programu mycia z woskowaniem.
Ptasie odchody, martwe owady, ślady
żywicy, pyłek kwiatowy i podobne
zabrudzenia zmywać możliwieszybko, gdyż ich skład chemiczny
może powodować uszkodzenie
lakieru.
W przypadku korzystania z myjni
samochodowej należy postępować zgodnie z instrukcjami jej producenta. Wycieraczki przedniej i tylnej szyby
muszą być wyłączone. Zdjąć antenę i
zewnętrzne elementy wyposażenia,
takie jak bagażniki dachowe itp.
W przypadku ręcznego mycia
samochodu pamiętać o dokładnym wypłukaniu wnęk kół.
Oczyścić obrzeża oraz zagięcia
otwartych drzwi, pokrywy komory
silnika i klapy tylnej, a także osłonięte
nimi fragmenty karoserii.
Jasne metalowe listwy myć środkiem czyszczącym przeznaczonym do
aluminium, aby uniknąć uszkodzeń.

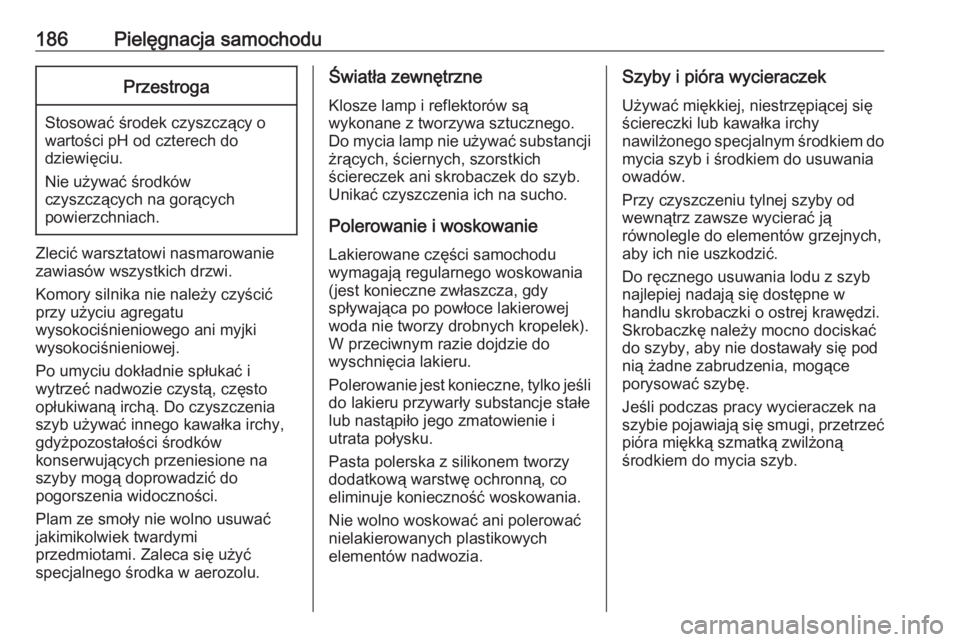

186Pielęgnacja samochoduPrzestroga
Stosować środek czyszczący o
wartości pH od czterech do
dziewięciu.
Nie używać środków
czyszczących na gorących
powierzchniach.
Zlecić warsztatowi nasmarowanie
zawiasów wszystkich drzwi.
Komory silnika nie należy czyścić przy użyciu agregatu
wysokociśnieniowego ani myjki
wysokociśnieniowej.
Po umyciu dokładnie spłukać i
wytrzeć nadwozie czystą, często
opłukiwaną irchą. Do czyszczenia
szyb używać innego kawałka irchy,
gdyżpozostałości środków
konserwujących przeniesione na
szyby mogą doprowadzić do
pogorszenia widoczności.
Plam ze smoły nie wolno usuwać
jakimikolwiek twardymi
przedmiotami. Zaleca się użyć
specjalnego środka w aerozolu.
Światła zewnętrzne
Klosze lamp i reflektorów są
wykonane z tworzywa sztucznego.
Do mycia lamp nie używać substancji żrących, ściernych, szorstkich
ściereczek ani skrobaczek do szyb.
Unikać czyszczenia ich na sucho.
Polerowanie i woskowanie
Lakierowane części samochodu
wymagają regularnego woskowania
(jest konieczne zwłaszcza, gdy
spływająca po powłoce lakierowej
woda nie tworzy drobnych kropelek).
W przeciwnym razie dojdzie do
wyschnięcia lakieru.
Polerowanie jest konieczne, tylko jeśli do lakieru przywarły substancje stałe
lub nastąpiło jego zmatowienie i
utrata połysku.
Pasta polerska z silikonem tworzy
dodatkową warstwę ochronną, co
eliminuje konieczność woskowania.
Nie wolno woskować ani polerować
nielakierowanych plastikowych
elementów nadwozia.Szyby i pióra wycieraczek
Używać miękkiej, niestrzępiącej się
ściereczki lub kawałka irchy
nawilżonego specjalnym środkiem do
mycia szyb i środkiem do usuwania
owadów.
Przy czyszczeniu tylnej szyby od
wewnątrz zawsze wycierać ją
równolegle do elementów grzejnych,
aby ich nie uszkodzić.
Do ręcznego usuwania lodu z szyb
najlepiej nadają się dostępne w
handlu skrobaczki o ostrej krawędzi.
Skrobaczkę należy mocno dociskać
do szyby, aby nie dostawały się pod
nią żadne zabrudzenia, mogące
porysować szybę.
Jeśli podczas pracy wycieraczek na szybie pojawiają się smugi, przetrzeć pióra miękką szmatką zwilżoną
środkiem do mycia szyb.

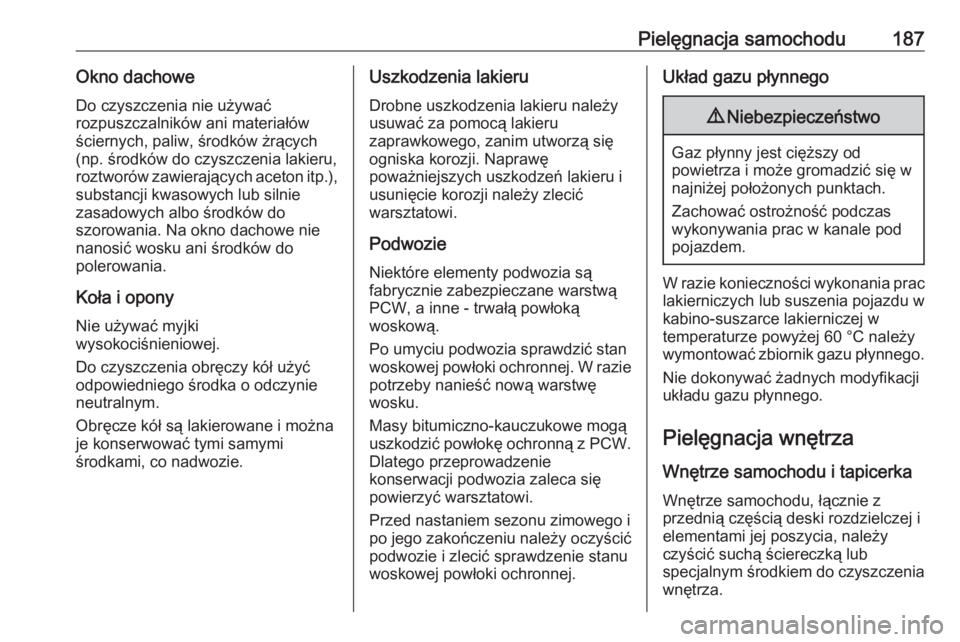

Pielęgnacja samochodu187Okno dachoweDo czyszczenia nie używać
rozpuszczalników ani materiałów ściernych, paliw, środków żrących(np. środków do czyszczenia lakieru,
roztworów zawierających aceton itp.), substancji kwasowych lub silnie
zasadowych albo środków do
szorowania. Na okno dachowe nie
nanosić wosku ani środków do
polerowania.
Koła i opony
Nie używać myjki
wysokociśnieniowej.
Do czyszczenia obręczy kół użyć
odpowiedniego środka o odczynie
neutralnym.
Obręcze kół są lakierowane i można
je konserwować tymi samymi
środkami, co nadwozie.Uszkodzenia lakieru
Drobne uszkodzenia lakieru należy
usuwać za pomocą lakieru
zaprawkowego, zanim utworzą się
ogniska korozji. Naprawę
poważniejszych uszkodzeń lakieru i
usunięcie korozji należy zlecić
warsztatowi.
Podwozie Niektóre elementy podwozia są
fabrycznie zabezpieczane warstwą
PCW, a inne - trwałą powłoką
woskową.
Po umyciu podwozia sprawdzić stan
woskowej powłoki ochronnej. W razie
potrzeby nanieść nową warstwę
wosku.
Masy bitumiczno-kauczukowe mogą
uszkodzić powłokę ochronną z PCW. Dlatego przeprowadzenie
konserwacji podwozia zaleca się
powierzyć warsztatowi.
Przed nastaniem sezonu zimowego i
po jego zakończeniu należy oczyścić
podwozie i zlecić sprawdzenie stanu
woskowej powłoki ochronnej.Układ gazu płynnego9 Niebezpieczeństwo
Gaz płynny jest cięższy od
powietrza i może gromadzić się w
najniżej położonych punktach.
Zachować ostrożność podczas
wykonywania prac w kanale pod
pojazdem.
W razie konieczności wykonania prac
lakierniczych lub suszenia pojazdu w
kabino-suszarce lakierniczej w
temperaturze powyżej 60 °C należy
wymontować zbiornik gazu płynnego.
Nie dokonywać żadnych modyfikacji
układu gazu płynnego.
Pielęgnacja wnętrza Wnętrze samochodu i tapicerkaWnętrze samochodu, łącznie z
przednią częścią deski rozdzielczej i
elementami jej poszycia, należy
czyścić suchą ściereczką lub
specjalnym środkiem do czyszczenia
wnętrza.

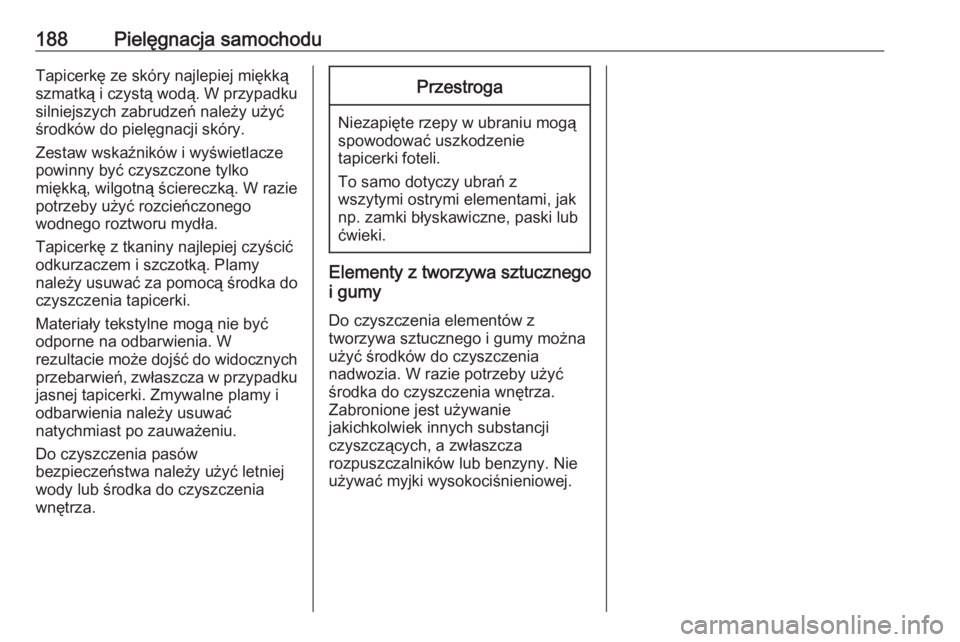

188Pielęgnacja samochoduTapicerkę ze skóry najlepiej miękką
szmatką i czystą wodą. W przypadku silniejszych zabrudzeń należy użyć
środków do pielęgnacji skóry.
Zestaw wskaźników i wyświetlacze
powinny być czyszczone tylko
miękką, wilgotną ściereczką. W razie
potrzeby użyć rozcieńczonego
wodnego roztworu mydła.
Tapicerkę z tkaniny najlepiej czyścić
odkurzaczem i szczotką. Plamy
należy usuwać za pomocą środka do czyszczenia tapicerki.
Materiały tekstylne mogą nie być
odporne na odbarwienia. W
rezultacie może dojść do widocznych
przebarwień, zwłaszcza w przypadku
jasnej tapicerki. Zmywalne plamy i
odbarwienia należy usuwać
natychmiast po zauważeniu.
Do czyszczenia pasów
bezpieczeństwa należy użyć letniej
wody lub środka do czyszczenia
wnętrza.Przestroga
Niezapięte rzepy w ubraniu mogą
spowodować uszkodzenie
tapicerki foteli.
To samo dotyczy ubrań z
wszytymi ostrymi elementami, jak
np. zamki błyskawiczne, paski lub
ćwieki.
Elementy z tworzywa sztucznego
i gumy
Do czyszczenia elementów z
tworzywa sztucznego i gumy można
użyć środków do czyszczenia
nadwozia. W razie potrzeby użyć
środka do czyszczenia wnętrza.
Zabronione jest używanie
jakichkolwiek innych substancji
czyszczących, a zwłaszcza
rozpuszczalników lub benzyny. Nie
używać myjki wysokociśnieniowej.

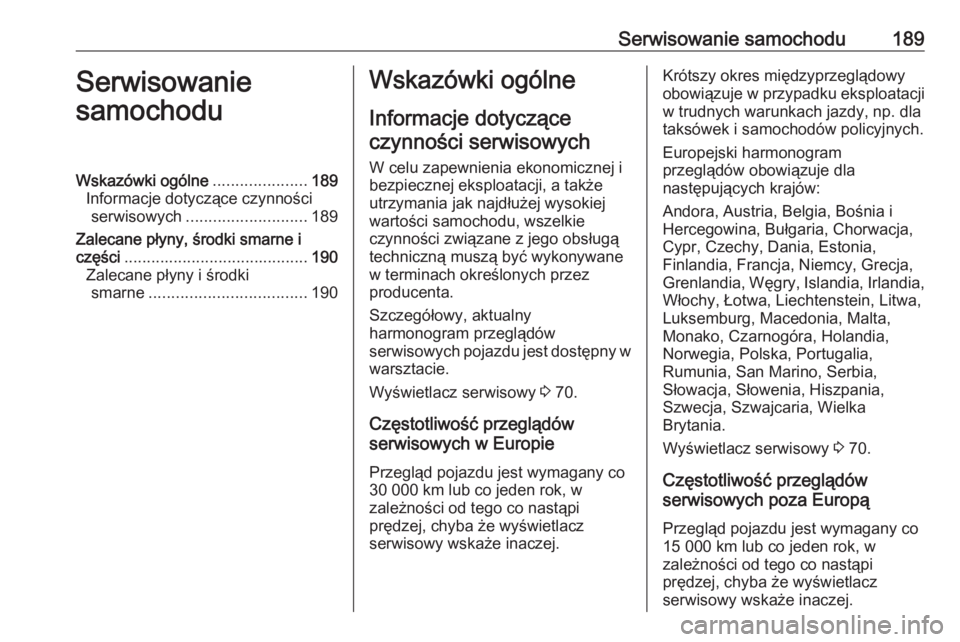

Serwisowanie samochodu189Serwisowanie
samochoduWskazówki ogólne .....................189
Informacje dotyczące czynności serwisowych ........................... 189
Zalecane płyny, środki smarne i części ......................................... 190
Zalecane płyny i środki smarne ................................... 190Wskazówki ogólne
Informacje dotycząceczynności serwisowych
W celu zapewnienia ekonomicznej i
bezpiecznej eksploatacji, a także
utrzymania jak najdłużej wysokiej
wartości samochodu, wszelkie
czynności związane z jego obsługą
techniczną muszą być wykonywane
w terminach określonych przez
producenta.
Szczegółowy, aktualny
harmonogram przeglądów
serwisowych pojazdu jest dostępny w
warsztacie.
Wyświetlacz serwisowy 3 70.
Częstotliwość przeglądów
serwisowych w Europie
Przegląd pojazdu jest wymagany co
30 000 km lub co jeden rok, w
zależności od tego co nastąpi
prędzej, chyba że wyświetlacz
serwisowy wskaże inaczej.Krótszy okres międzyprzeglądowy obowiązuje w przypadku eksploatacji
w trudnych warunkach jazdy, np. dla
taksówek i samochodów policyjnych.
Europejski harmonogram
przeglądów obowiązuje dla
następujących krajów:
Andora, Austria, Belgia, Bośnia i
Hercegowina, Bułgaria, Chorwacja,
Cypr, Czechy, Dania, Estonia,
Finlandia, Francja, Niemcy, Grecja,
Grenlandia, Węgry, Islandia, Irlandia, Włochy, Łotwa, Liechtenstein, Litwa,
Luksemburg, Macedonia, Malta,
Monako, Czarnogóra, Holandia,
Norwegia, Polska, Portugalia,
Rumunia, San Marino, Serbia,
Słowacja, Słowenia, Hiszpania,
Szwecja, Szwajcaria, Wielka
Brytania.
Wyświetlacz serwisowy 3 70.
Częstotliwość przeglądów
serwisowych poza Europą
Przegląd pojazdu jest wymagany co
15 000 km lub co jeden rok, w
zależności od tego co nastąpi
prędzej, chyba że wyświetlacz
serwisowy wskaże inaczej.

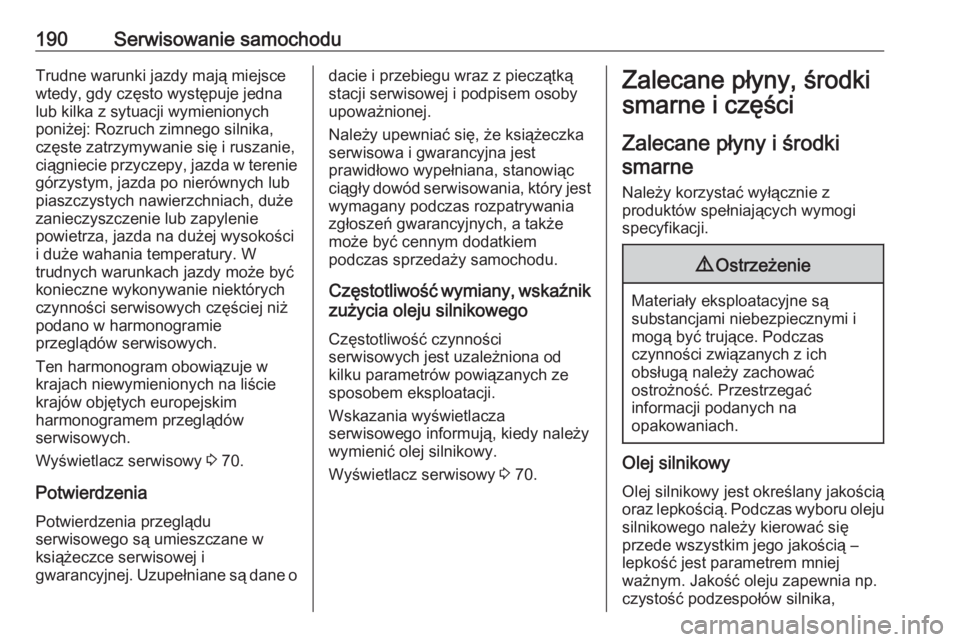

190Serwisowanie samochoduTrudne warunki jazdy mają miejsce
wtedy, gdy często występuje jedna
lub kilka z sytuacji wymienionych
poniżej: Rozruch zimnego silnika, częste zatrzymywanie się i ruszanie,
ciągniecie przyczepy, jazda w terenie
górzystym, jazda po nierównych lub
piaszczystych nawierzchniach, duże
zanieczyszczenie lub zapylenie
powietrza, jazda na dużej wysokości
i duże wahania temperatury. W
trudnych warunkach jazdy może być
konieczne wykonywanie niektórych
czynności serwisowych częściej niż
podano w harmonogramie
przeglądów serwisowych.
Ten harmonogram obowiązuje w
krajach niewymienionych na liście
krajów objętych europejskim
harmonogramem przeglądów
serwisowych.
Wyświetlacz serwisowy 3 70.
Potwierdzenia
Potwierdzenia przeglądu
serwisowego są umieszczane w
książeczce serwisowej i
gwarancyjnej. Uzupełniane są dane odacie i przebiegu wraz z pieczątką
stacji serwisowej i podpisem osoby
upoważnionej.
Należy upewniać się, że książeczka
serwisowa i gwarancyjna jest
prawidłowo wypełniana, stanowiąc
ciągły dowód serwisowania, który jest
wymagany podczas rozpatrywania
zgłoszeń gwarancyjnych, a także
może być cennym dodatkiem
podczas sprzedaży samochodu.
Częstotliwość wymiany, wskaźnik
zużycia oleju silnikowego
Częstotliwość czynności
serwisowych jest uzależniona od
kilku parametrów powiązanych ze
sposobem eksploatacji.
Wskazania wyświetlacza
serwisowego informują, kiedy należy
wymienić olej silnikowy.
Wyświetlacz serwisowy 3 70.Zalecane płyny, środki
smarne i części
Zalecane płyny i środkismarne
Należy korzystać wyłącznie z
produktów spełniających wymogi
specyfikacji.9 Ostrzeżenie
Materiały eksploatacyjne są
substancjami niebezpiecznymi i mogą być trujące. Podczas
czynności związanych z ich
obsługą należy zachować
ostrożność. Przestrzegać
informacji podanych na
opakowaniach.
Olej silnikowy
Olej silnikowy jest określany jakością
oraz lepkością. Podczas wyboru oleju silnikowego należy kierować się
przede wszystkim jego jakością –
lepkość jest parametrem mniej
ważnym. Jakość oleju zapewnia np.
czystość podzespołów silnika,
