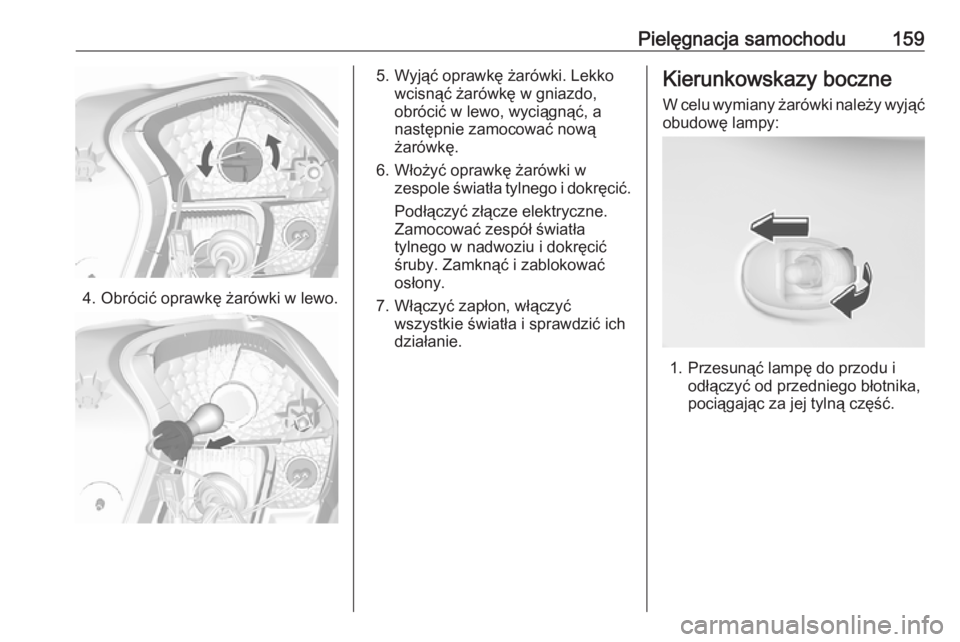

Pielęgnacja samochodu159
4. Obrócić oprawkę żarówki w lewo.
5. Wyjąć oprawkę żarówki. Lekkowcisnąć żarówkę w gniazdo,obrócić w lewo, wyciągnąć, anastępnie zamocować nową
żarówkę.
6. Włożyć oprawkę żarówki w zespole światła tylnego i dokręcić.
Podłączyć złącze elektryczne.
Zamocować zespół światła
tylnego w nadwoziu i dokręcić
śruby. Zamknąć i zablokować
osłony.
7. Włączyć zapłon, włączyć wszystkie światła i sprawdzić ich
działanie.Kierunkowskazy boczne
W celu wymiany żarówki należy wyjąć obudowę lampy:
1. Przesunąć lampę do przodu i odłączyć od przedniego błotnika,
pociągając za jej tylną część.

160Pielęgnacja samochodu
2.Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
3. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
4. Założyć oprawkę i obrócić wprawo.
5. Wsunąć przednią część na przedni zderzak, przesunąć do
przodu i wsunąć tylną część.
Centralne, wysoko zamontowane światłohamowania
Wymianę świateł LED przeprowadzić
w warsztacie.
Oświetlenie tablicy
rejestracyjnej
1. Odkręcić obie śruby.
2. Wysunąć obudowę lampy w dół, uważając, aby nie ciągnąć za
przewód.
Obrócić oprawkę żarówki w lewo, aby ją odblokować.
3. Wyjąć żarówkę z oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki do obudowy lampy i obrócić w prawo.
5. Włożyć obudowę lampy i zamocować, korzystając z
śrubokręta.

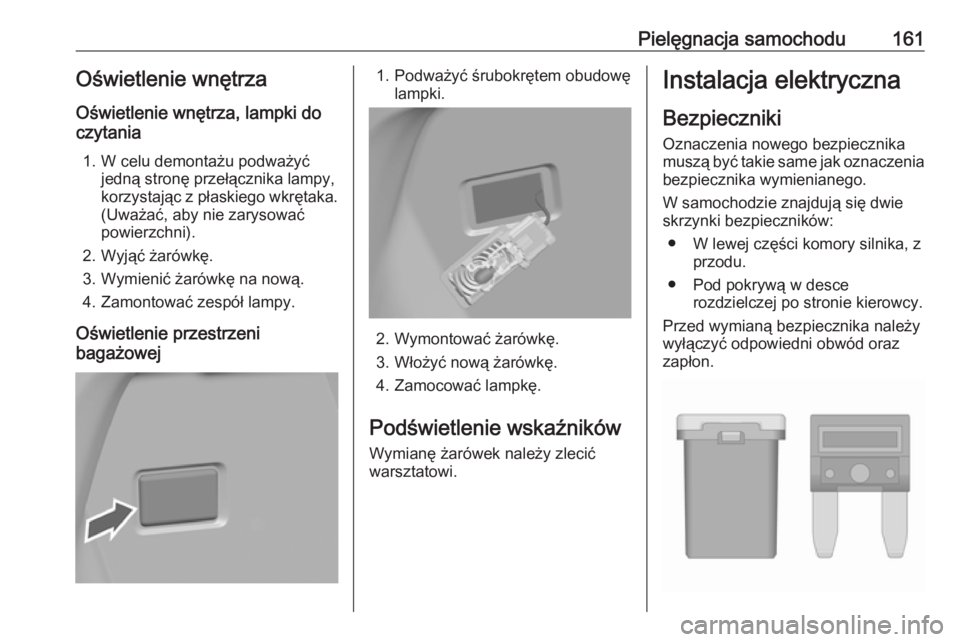

Pielęgnacja samochodu161Oświetlenie wnętrzaOświetlenie wnętrza, lampki do
czytania
1. W celu demontażu podważyć jedną stronę przełącznika lampy,
korzystając z płaskiego wkrętaka.
(Uważać, aby nie zarysować
powierzchni).
2. Wyjąć żarówkę.
3. Wymienić żarówkę na nową.
4. Zamontować zespół lampy.
Oświetlenie przestrzeni
bagażowej1. Podważyć śrubokrętem obudowę lampki.
2. Wymontować żarówkę.
3. Włożyć nową żarówkę.
4. Zamocować lampkę.
Podświetlenie wskaźników
Wymianę żarówek należy zlecić
warsztatowi.
Instalacja elektryczna
Bezpieczniki Oznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
● W lewej części komory silnika, z przodu.
● Pod pokrywą w desce rozdzielczej po stronie kierowcy.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.

162Pielęgnacja samochoduW samochodzie zastosowano różne
rodzaje bezpieczników. Niektóre typy
bezpieczników w tym pojeździe mogą się różnić od przedstawionych na
ilustracjach.
Zależnie od typu, przepalony
bezpiecznik można rozpoznać po
stopionym druciku. Przed instalacją
nowego bezpiecznika należy usunąć przyczynę usterki.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.
Szczypce ułatwiające wymianę
małych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.
Założyć szczypce do wymiany
bezpieczników na bezpiecznik od
góry i wyciągnąć bezpiecznik.

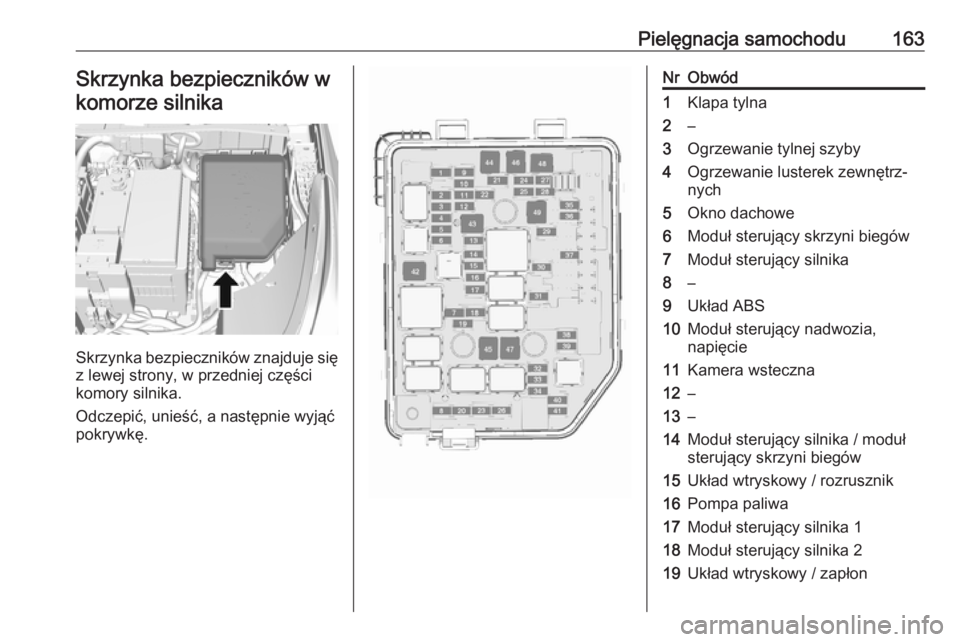

Pielęgnacja samochodu163Skrzynka bezpieczników wkomorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić, unieść, a następnie wyjąć
pokrywkę.
NrObwód1Klapa tylna2–3Ogrzewanie tylnej szyby4Ogrzewanie lusterek zewnętrz‐
nych5Okno dachowe6Moduł sterujący skrzyni biegów7Moduł sterujący silnika8–9Układ ABS10Moduł sterujący nadwozia,
napięcie11Kamera wsteczna12–13–14Moduł sterujący silnika / moduł sterujący skrzyni biegów15Układ wtryskowy / rozrusznik16Pompa paliwa17Moduł sterujący silnika 118Moduł sterujący silnika 219Układ wtryskowy / zapłon

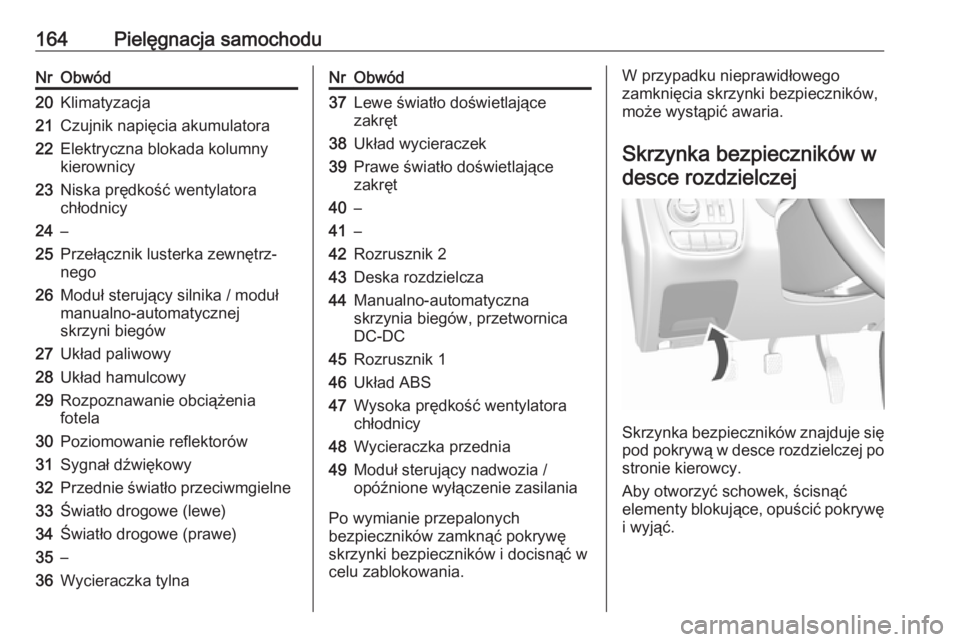

164Pielęgnacja samochoduNrObwód20Klimatyzacja21Czujnik napięcia akumulatora22Elektryczna blokada kolumny
kierownicy23Niska prędkość wentylatora
chłodnicy24–25Przełącznik lusterka zewnętrz‐
nego26Moduł sterujący silnika / moduł
manualno-automatycznej
skrzyni biegów27Układ paliwowy28Układ hamulcowy29Rozpoznawanie obciążenia
fotela30Poziomowanie reflektorów31Sygnał dźwiękowy32Przednie światło przeciwmgielne33Światło drogowe (lewe)34Światło drogowe (prawe)35–36Wycieraczka tylnaNrObwód37Lewe światło doświetlające
zakręt38Układ wycieraczek39Prawe światło doświetlające
zakręt40–41–42Rozrusznik 243Deska rozdzielcza44Manualno-automatyczna
skrzynia biegów, przetwornica
DC-DC45Rozrusznik 146Układ ABS47Wysoka prędkość wentylatora
chłodnicy48Wycieraczka przednia49Moduł sterujący nadwozia /
opóźnione wyłączenie zasilania
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
Skrzynka bezpieczników w
desce rozdzielczej
Skrzynka bezpieczników znajduje się pod pokrywą w desce rozdzielczej po
stronie kierowcy.
Aby otworzyć schowek, ścisnąć
elementy blokujące, opuścić pokrywę
i wyjąć.

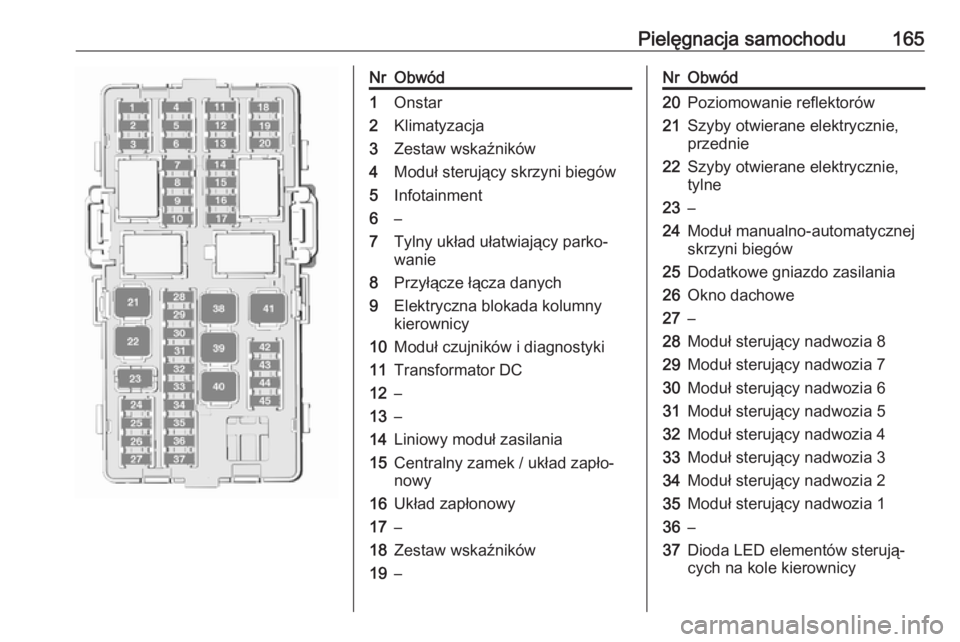

Pielęgnacja samochodu165NrObwód1Onstar2Klimatyzacja3Zestaw wskaźników4Moduł sterujący skrzyni biegów5Infotainment6–7Tylny układ ułatwiający parko‐
wanie8Przyłącze łącza danych9Elektryczna blokada kolumny
kierownicy10Moduł czujników i diagnostyki11Transformator DC12–13–14Liniowy moduł zasilania15Centralny zamek / układ zapło‐
nowy16Układ zapłonowy17–18Zestaw wskaźników19–NrObwód20Poziomowanie reflektorów21Szyby otwierane elektrycznie,
przednie22Szyby otwierane elektrycznie,
tylne23–24Moduł manualno-automatycznej
skrzyni biegów25Dodatkowe gniazdo zasilania26Okno dachowe27–28Moduł sterujący nadwozia 829Moduł sterujący nadwozia 730Moduł sterujący nadwozia 631Moduł sterujący nadwozia 532Moduł sterujący nadwozia 433Moduł sterujący nadwozia 334Moduł sterujący nadwozia 235Moduł sterujący nadwozia 136–37Dioda LED elementów sterują‐
cych na kole kierownicy

166Pielęgnacja samochoduNrObwód38–39Układ logiczny / transformator
DC40Szyba otwierana elektrycznie,
strona kierowcy41Dmuchawa42Sterowanie ogrzewaniem foteli,
przód43Moduł układu klimatyzacji44Podgrzewane koło kierownicy45–Narzędzia
samochodowe
Narzędzia Samochody bez koła
zapasowego
Narzędzia samochodowe znajdują
się w schowku pod osłoną podłogową w przestrzeni bagażowej.
Samochody z kołem zapasowym
Podnośnik i narzędzia samochodowe znajdują się w przestrzeni
bagażowej.
