2018 OPEL KARL Instrukcja obsługi (in Polish)

Ogrzewanie, wentylacja i klimatyzacja111Chłodzenie działa tylko przy
pracującym silniku i włączonej
dmuchawie układu klimatyzacji.
Nacisnąć ponownie A/C, aby
wyłączyć chłodzenie.
Układ klimatyzacji chłodzi i osusza powietrze w przypadku wzrostu
temperatury na zewnątrz nieznacznie
powyżej poziom zamarzania. Z tego
względu spod pojazdu mogą
wyciekać krople wytrąconej wilgoci.
Jeśli chłodzenie lub osuszanie
powietrza nie jest konieczne, należy
wyłączyć układ chłodzenia w celu ograniczenia zużycia paliwa.
Włączone chłodzenie może
uniemożliwić wyłączanie silnika przez
funkcję Autostop.
System stop-start 3 117.
Tryb recyrkulacji powietrza 4
Nacisnąć 4, aby włączyć tryb
recyrkulacji powietrza. Dioda LED w
przycisku świeci, sygnalizując
włączenie.
Ponownie nacisnąć 4, aby
wyłączyć tryb recyrkulacji powietrza.9 Ostrzeżenie
W trybie recyrkulacji wymiana
powietrza jest ograniczona. W
przypadku braku chłodzenia
zwiększa się wilgotność
powietrza, co może powodować
parowanie szyb od wewnątrz. Ze
względu na stopniowo
pogarszającą się jakość powietrza osoby przebywające we wnętrzu
samochodu mogą odczuwać
senność.
Jeśli powietrze na zewnątrz pojazdu jest ciepłe i bardzo wilgotne, przednia szyba może zaparować od zewnątrz
po skierowaniu na nią strumienia
zimnego powietrza. W takiej sytuacji
należy na krótko włączyć wycieraczki przedniej szyby.
Tryb maksymalnej intensywności
chłodzenia
Opuścić na chwilę szyby, aby
umożliwić szybkie ujście gorącego
powietrza.
● Włączyć chłodzenie A/C.
● Włączyć układ recyrkulacji powietrza 4.
● Pokrętło temperatury ustawić w położeniu najmocniejszego
chłodzenia.
● Pokrętło dmuchawy ustawić na najwyższą prędkość.
● Pokrętło rozdziału powietrza ustawić w położeniu M.
● Otworzyć wszystkie kratki nawiewu powietrza.

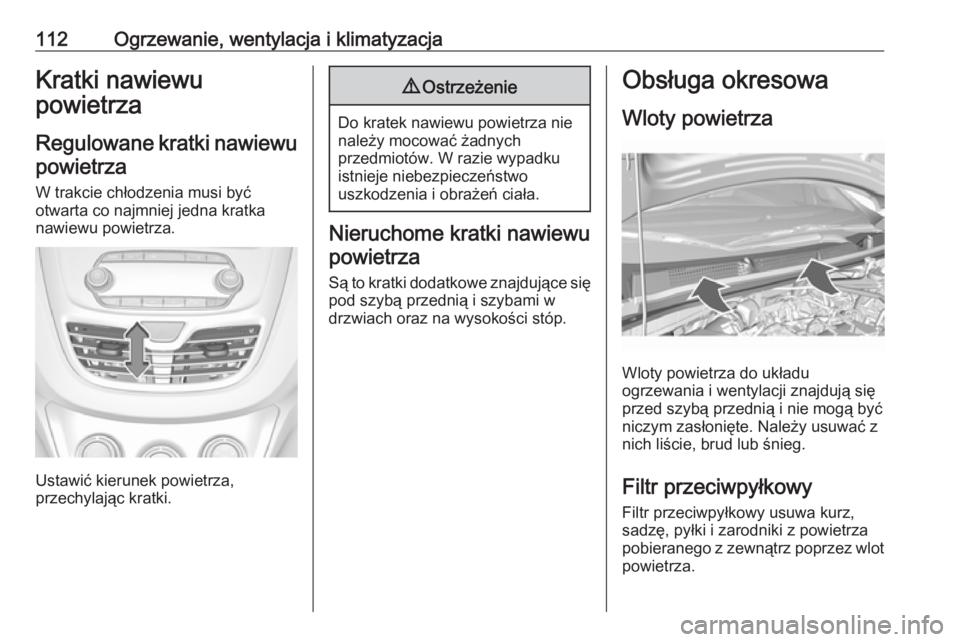

112Ogrzewanie, wentylacja i klimatyzacjaKratki nawiewu
powietrza
Regulowane kratki nawiewu powietrza
W trakcie chłodzenia musi być
otwarta co najmniej jedna kratka
nawiewu powietrza.
Ustawić kierunek powietrza,
przechylając kratki.
9 Ostrzeżenie
Do kratek nawiewu powietrza nie
należy mocować żadnych
przedmiotów. W razie wypadku
istnieje niebezpieczeństwo
uszkodzenia i obrażeń ciała.
Nieruchome kratki nawiewu
powietrza
Są to kratki dodatkowe znajdujące się
pod szybą przednią i szybami w
drzwiach oraz na wysokości stóp.
Obsługa okresowa
Wloty powietrza
Wloty powietrza do układu
ogrzewania i wentylacji znajdują się
przed szybą przednią i nie mogą być
niczym zasłonięte. Należy usuwać z
nich liście, brud lub śnieg.
Filtr przeciwpyłkowy
Filtr przeciwpyłkowy usuwa kurz,
sadzę, pyłki i zarodniki z powietrza
pobieranego z zewnątrz poprzez wlot powietrza.

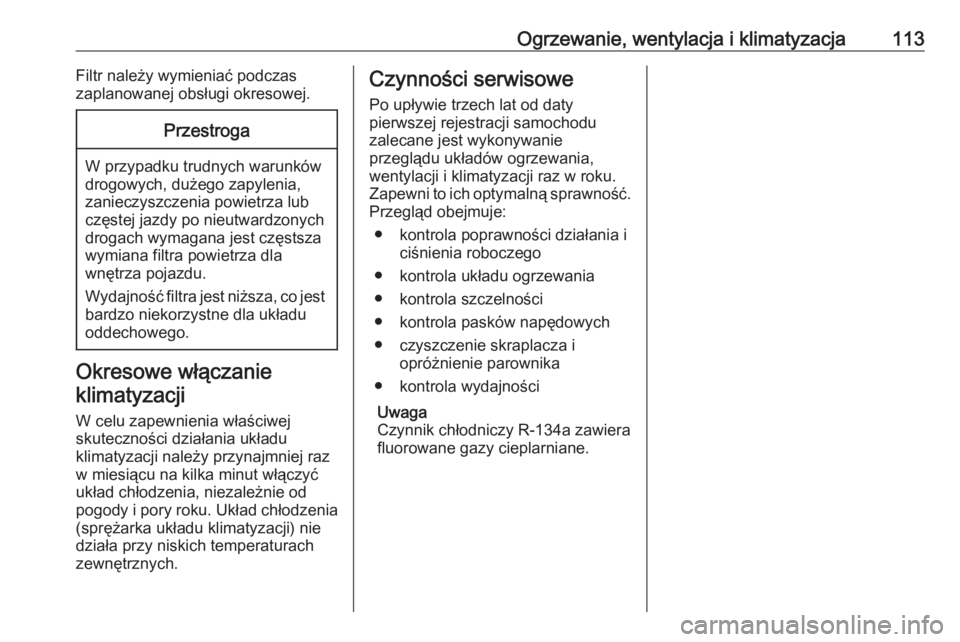

Ogrzewanie, wentylacja i klimatyzacja113Filtr należy wymieniać podczas
zaplanowanej obsługi okresowej.Przestroga
W przypadku trudnych warunków
drogowych, dużego zapylenia,
zanieczyszczenia powietrza lub
częstej jazdy po nieutwardzonych
drogach wymagana jest częstsza
wymiana filtra powietrza dla
wnętrza pojazdu.
Wydajność filtra jest niższa, co jest bardzo niekorzystne dla układu
oddechowego.
Okresowe włączanie
klimatyzacji
W celu zapewnienia właściwej
skuteczności działania układu
klimatyzacji należy przynajmniej raz
w miesiącu na kilka minut włączyć
układ chłodzenia, niezależnie od
pogody i pory roku. Układ chłodzenia
(sprężarka układu klimatyzacji) nie działa przy niskich temperaturach
zewnętrznych.
Czynności serwisowe
Po upływie trzech lat od daty
pierwszej rejestracji samochodu
zalecane jest wykonywanie
przeglądu układów ogrzewania,
wentylacji i klimatyzacji raz w roku.
Zapewni to ich optymalną sprawność. Przegląd obejmuje:
● kontrola poprawności działania i ciśnienia roboczego
● kontrola układu ogrzewania
● kontrola szczelności
● kontrola pasków napędowych
● czyszczenie skraplacza i opróżnienie parownika
● kontrola wydajności
Uwaga
Czynnik chłodniczy R-134a zawiera
fluorowane gazy cieplarniane.

114Prowadzenie i użytkowanieProwadzenie i
użytkowanieZalecenia eksploatacyjne ..........114
Informacje praktyczne .............114
Wykonywanie manewrów ........115
Uruchamianie i prowadzenie .....115
Docieranie nowego samochodu ............................. 115
Położenia kluczyka w wyłączniku zapłonu ................115
Opóźnione wyłączenie zasilania ................................. 116
Uruchamianie silnika ...............116
Odcinanie dopływu paliwa .......117
System stop-start ....................117
Parkowanie .............................. 120
Gazy spalinowe ......................... 121
Katalizator ............................... 121
Manualna skrzynia biegów ........122
Manualno-automatyczna skrzy‐ nia biegów .................................. 123
Wyświetlacz skrzyni biegów ....123
Uruchamianie silnika ...............123
Dźwignia zmiany biegów .........123
Tryb manualny ......................... 125Elektroniczne programy jazdy . 126
Usterka .................................... 126
Hamulce ..................................... 126
Układ ABS ............................... 126
Hamulec postojowy .................127
System Brake Assist ...............127
System Hill Start Assist ...........127
Układy kontroli jazdy ..................128
Układ kontroli trakcji ................128
Układ stabilizacji toru jazdy .....129
Tryb miejski ............................. 130
Systemy wspomagania kie‐
rowcy ......................................... 131
Automatyczna kontrola prędkości ................................ 131
Ograniczenie prędkości jazdy . 133
Układ ułatwiający parkowanie . 135
System ostrzegania o opuszczeniu pasa ruchu ........136
Paliwo ........................................ 137
Paliwo do silników benzynowych .......................... 137
Gaz płynny .............................. 139
Uzupełnianie paliwa ................141
Zużycie paliwa, emisja CO 2
.... 145Zalecenia
eksploatacyjne
Informacje praktyczneNigdy nie jeździć z wyłączonym
silnikiem
Nie działa wówczas wiele urządzeń (np. wspomaganie układu
hamulcowego i układu
kierowniczego). Stwarza to
zagrożenie dla samego kierowcy, a
także dla innych użytkowników drogi.
Gdy silnik jest wyłączony przez
funkcję Autostop, działają wszystkie
układy.
System stop-start 3 117.
Zwiększenie ładowania na
wolnych obrotach
Jeżeli w związku ze stanem
akumulatora wymaga on
doładowania, konieczne jest
zwiększenie mocy alternatora.
Następuje ono poprzez zwiększenie
ładowania na wolnych obrotach, co
może być słyszalne.

Prowadzenie i użytkowanie115Na wyświetlaczu informacyjnym
kierowcy pokazuje się komunikat.
Pedały Aby nie ograniczyć skoku pedałów,
nie umieszczać pod nimi dywaników.
Używać tylko takich dywaników
podłogowych, które pasują do wnęki i
są mocowane za pomocą zaczepów
po stronie kierowcy.
Zjeżdżanie ze wzniesienia
Włączyć bieg podczas zjeżdżania ze
wzniesienia, aby zapewnić
wystarczające ciśnienie w układzie
hamulcowym.
Wykonywanie manewrów
Jeśli wspomaganie układu
kierowniczego nie działa ze względu
na zatrzymanie silnika lub z powodu
wadliwego działania układu,
pojazdem można kierować, ale może wymagać to większego wysiłku.
Lampka kontrolna c 3 77.Przestroga
Pojazd wyposażony w elektryczne
wspomaganie układu
kierowniczego:
Jeśli kierownica zostanie
obrócona w jedno ze skrajnych
położeń i zostanie w nim dłużej
przytrzymana, wspomaganie
układu kierowniczego może
działać z ograniczoną
wydajnością.
Jeśli wspomaganie układu
kierowniczego jest używane przez
dłuższy czas, może działać z
ograniczoną wydajnością.
Prawidłowe działanie
wspomagania układu
kierowniczego powinno zostać
przywrócone, gdy temperatura
układu obniży się.
Uruchamianie i
prowadzenie
Docieranie nowego samochodu
Podczas kilku pierwszych podróży
nie hamować gwałtownie, o ile nie
jest to konieczne.
W czasie pierwszej jazdy odparowują
olej i wosk pokrywające elementy
układu wydechowego. Po
zakończeniu pierwszej jazdy
pozostawić samochód na jakiś czas
na wolnym powietrzu i nie wdychać
oparów.
W okresie docierania zużycie paliwa i oleju silnikowego może być
podwyższone.
Funkcja Autostop może zostać
wyłączona w celu umożliwienia
ładowania akumulatora pojazdu.
Położenia kluczyka wwyłączniku zapłonu
Obrócić kluczyk:

116Prowadzenie i użytkowanie0:zapłon wyłączony: Jeśli
poprzednio był włączony zapłon,
niektóre funkcje będą aktywne,
dopóki nie zostanie wyjęty
kluczyk lub nie zostaną otwarte
drzwi kierowcy1:tryb zasilania akcesoriów:
Blokada kierownicy jest
zwolniona, działają niektóre
funkcje układu elektrycznego,
zapłon jest wyłączony2:tryb włączonego zapłonu: Zapłon
jest włączony. Lampki kontrolne
świecą i większość funkcji
elektrycznych działa3:uruchomienie silnika: Zwolnić
kluczyk po rozpoczęciu
procedury rozruchu
Blokada kierownicy
Wyjąć kluczyk ze stacyjki zapłonu i
obrócić kierownicę aż do
zablokowania.
Opóźnione wyłączenie
zasilania
Po wyłączeniu zapłonu, do czasu
otwarcia drzwi kierowcy lub przez
maks. dziesięć minut podtrzymywane jest zasilanie następujących układów
elektrycznych:
● szyb otwieranych elektrycznie
● gniazdka zasilania
● elektrycznie sterowane okno dachowe
Zasilanie systemu Infotainment jest
podtrzymywane przez 30 minut lub
do czasu wyjęcia kluczyka z
wyłącznika zapłonu, bez względu na
to, czy są otwarte którekolwiek z
drzwi.
Uruchamianie silnika
Obrócić kluczyk w położenie 1
, aby
zwolnić blokadę kierownicy.
Manualna skrzynia biegów: wcisnąć
pedał sprzęgła i hamulca.
Manualno-automatyczna skrzynia
biegów: wcisnąć pedał hamulca.
Nie wciskać pedału przyspieszenia.
Obrócić na chwilę kluczyk zapłonu w
położenie 3 i zwolnić: automatyczna
procedura rozruchowa uruchamia

Prowadzenie i użytkowanie117rozrusznik z lekkim opóźnieniem, do
momentu uruchomienia silnika. Patrz
punkt „Automatyczny układ
rozruchowy”.
Przed ponownym uruchomieniem silnika lub w celu jego wyłączenianależy ustawić kluczyk z powrotem w
pozycji 0.
Gdy silnik jest wyłączony przez
funkcję Autostop, można go
uruchomić, wciskając pedał sprzęgła.
Uruchamianie pojazdu w niskiej
temperaturze
Uruchamianie silnika bez
dodatkowych podgrzewaczy możliwe
jest w temperaturze do -30 °С.
Wymagany jest do tego olej silnikowy
o odpowiedniej lepkości,
odpowiednie paliwo, wykonanie
zalecanych czynności serwisowych i
wystarczająco naładowany
akumulator pojazdu.
Automatyczny układ rozruchowyTa funkcja kontroluje procedurę
rozruchową silnika. Kierowca nie
musi przytrzymywać kluczyka wpołożeniu 3. Po chwilowym włączeniu
układ przeprowadzi rozruch
automatycznie aż do uruchomienia
silnika. Ze względu na procedurę
kontrolną, uruchomienie silnika
następuje z lekkim opóźnieniem.
Mogą występować następujące
przyczyny nieskutecznego rozruchu
silnika:
● pedał sprzęgła niewciśnięty (manualna skrzynia biegów)
● pedał hamulca nie jest wciśnięty (manualno-automatyczna
skrzynia biegów)
● nastąpiło przekroczenie limitu czasu
Nagrzewanie silnika z
turbodoładowaniem
Po uruchomieniu silnika dostępny
moment obrotowy może być przez
krótki czas ograniczony, szczególnie
gdy silnik jest zimny. Ograniczenie to ma na celu zapewnienie
odpowiedniego smarowania - i co za tym idzie - pełnej ochrony silnika.Odcinanie dopływu paliwa
Dopływ paliwa do silnika jest
automatycznie odcinany, gdy
wybrany jest któryś z biegów, a pedał przyspieszenia nie jest wciśnięty.
W zależności od warunków
drogowych odcinanie dopływu paliwa
może zostać wyłączone.
System stop-start System stop-start pomaga
zmniejszyć zużycie paliwa i emisję
spalin. Jeżeli pozwalają na to
warunki, wyłącza silnik, gdy tylko
pojazd zacznie poruszać się z małą
prędkością lub stanie w miejscu, np.
na światłach ulicznych lub w korku.
W pojazdach z manualną skrzynią
biegów silnik zostaje uruchomiony
automatycznie po wciśnięciu pedału
sprzęgła.
W pojazdach z manualno-
automatyczną skrzynią biegów silnik zostaje uruchomiony automatycznie
po zwolnieniu pedału hamulca.

118Prowadzenie i użytkowanieCzujnik stanu akumulatora pojazdu
pilnuje, by funkcja Autostop była
włączana tylko wtedy, gdy
akumulator jest naładowany
wystarczająco do ponownego
uruchomienia silnika.
Aktywacja
System stop-start jest dostępny po
uruchomieniu silnika, ruszeniu z
miejsca i spełnieniu warunków
wymienionych w dalszej części tego
rozdziału.
WyłączanieSystem stop-start można wyłączyć
ręcznie, naciskając Ï. Wyłączenie
jest sygnalizowane zgaśnięciem
diody kontrolnej w przycisku.
Funkcja AutostopPojazdy z manualną skrzynią biegów Jeżeli pojazd porusza się z małą
prędkością lub stoi w miejscu, funkcję Autostop można włączyć w
następujący sposób:
● Wcisnąć pedał sprzęgła.
● Ustawić dźwignię zmiany biegów
w położeniu neutralnym.
● Zwolnić pedał sprzęgła.
Silnik zostanie wyłączony przy
jednocześnie włączonym zapłonie.Pojazdy z manualno-automatyczną
skrzynią biegów
Jeśli pojazd stoi w miejscu z
wciśniętym pedałem hamulca,
funkcja Autostop zostaje włączona
automatycznie.
Silnik zostanie wyłączony przy
jednocześnie włączonym zapłonie.System stop-start zostaje wyłączony, jeśli nachylenie terenu wynosi 15%
lub więcej.
Ostrzeganie o przeszkodach
Włączenie funkcji Autostop jest
sygnalizowane ustawieniem
wskazówki obrotomierza w pozycji
AUTOSTOP .
Włączenie funkcji Autostop nie
powoduje obniżenia skuteczności
hamowania ani wydajności
ogrzewania.
