Wskaźniki i przyrządy71

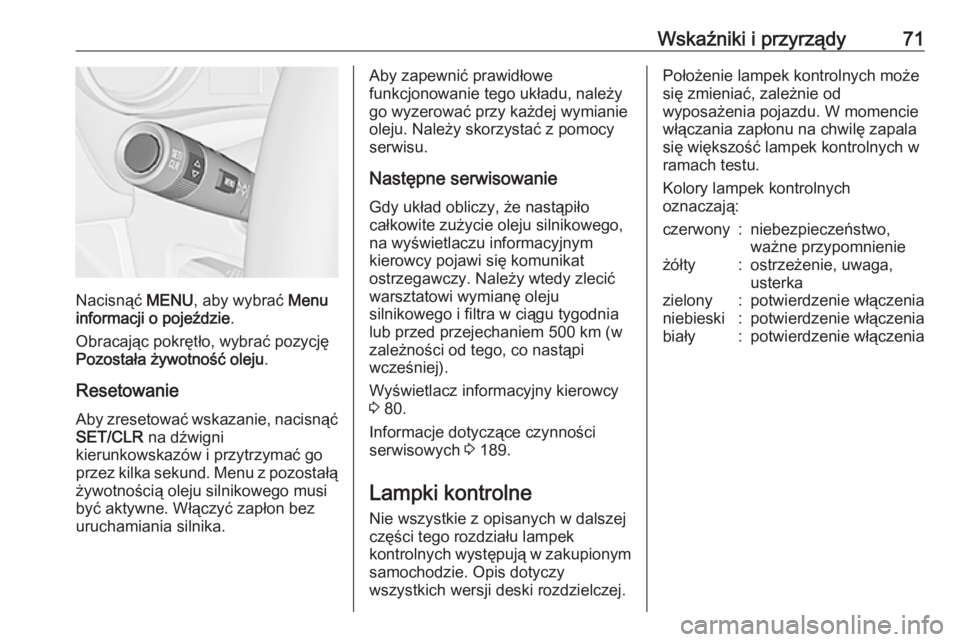

Nacisnąć MENU, aby wybrać Menu
informacji o pojeździe .
Obracając pokrętło, wybrać pozycję
Pozostała żywotność oleju .
Resetowanie
Aby zresetować wskazanie, nacisnąć SET/CLR na dźwigni
kierunkowskazów i przytrzymać go
przez kilka sekund. Menu z pozostałą żywotnością oleju silnikowego musi
być aktywne. Włączyć zapłon bez
uruchamiania silnika.
Aby zapewnić prawidłowe
funkcjonowanie tego układu, należy
go wyzerować przy każdej wymianie
oleju. Należy skorzystać z pomocy
serwisu.
Następne serwisowanie
Gdy układ obliczy, że nastąpiło
całkowite zużycie oleju silnikowego, na wyświetlaczu informacyjnym
kierowcy pojawi się komunikat
ostrzegawczy. Należy wtedy zlecić
warsztatowi wymianę oleju
silnikowego i filtra w ciągu tygodnia
lub przed przejechaniem 500 km (w
zależności od tego, co nastąpi
wcześniej).
Wyświetlacz informacyjny kierowcy
3 80.
Informacje dotyczące czynności
serwisowych 3 189.
Lampki kontrolne
Nie wszystkie z opisanych w dalszej
części tego rozdziału lampek
kontrolnych występują w zakupionym samochodzie. Opis dotyczy
wszystkich wersji deski rozdzielczej.Położenie lampek kontrolnych może
się zmieniać, zależnie od
wyposażenia pojazdu. W momencie
włączania zapłonu na chwilę zapala
się większość lampek kontrolnych w
ramach testu.
Kolory lampek kontrolnych
oznaczają:czerwony:niebezpieczeństwo,
ważne przypomnienieżółty:ostrzeżenie, uwaga,
usterkazielony:potwierdzenie włączenianiebieski:potwierdzenie włączeniabiały:potwierdzenie włączenia

72Wskaźniki i przyrządyLampki kontrolne na desce rozdzielczej

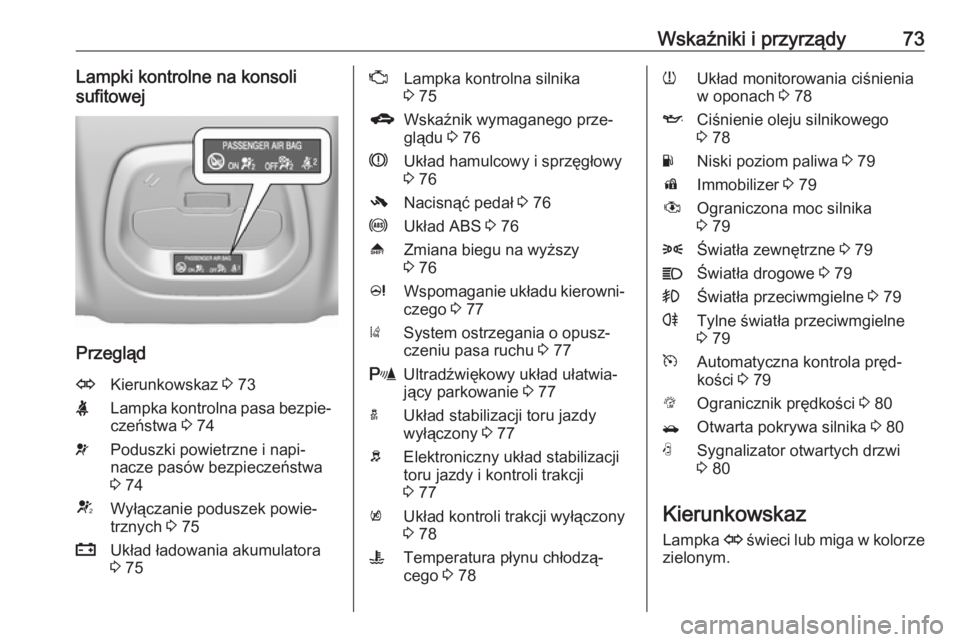

Wskaźniki i przyrządy73Lampki kontrolne na konsoli
sufitowej
Przegląd
OKierunkowskaz 3 73XLampka kontrolna pasa bezpie‐
czeństwa 3 74vPoduszki powietrzne i napi‐
nacze pasów bezpieczeństwa
3 74VWyłączanie poduszek powie‐
trznych 3 75pUkład ładowania akumulatora
3 75ZLampka kontrolna silnika
3 75gWskaźnik wymaganego prze‐
glądu 3 76RUkład hamulcowy i sprzęgłowy
3 76-Nacisnąć pedał 3 76uUkład ABS 3 76[Zmiana biegu na wyższy
3 76cWspomaganie układu kierowni‐
czego 3 77)System ostrzegania o opusz‐
czeniu pasa ruchu 3 77rUltradźwiękowy układ ułatwia‐
jący parkowanie 3 77aUkład stabilizacji toru jazdy
wyłączony 3 77bElektroniczny układ stabilizacji
toru jazdy i kontroli trakcji
3 77kUkład kontroli trakcji wyłączony
3 78WTemperatura płynu chłodzą‐
cego 3 78wUkład monitorowania ciśnienia
w oponach 3 78ICiśnienie oleju silnikowego
3 78YNiski poziom paliwa 3 79dImmobilizer 3 79#Ograniczona moc silnika
3 798Światła zewnętrzne 3 79CŚwiatła drogowe 3 79>Światła przeciwmgielne 3 79rTylne światła przeciwmgielne
3 79mAutomatyczna kontrola pręd‐
kości 3 79LOgranicznik prędkości 3 80/Otwarta pokrywa silnika 3 80NSygnalizator otwartych drzwi
3 80
Kierunkowskaz
Lampka O świeci lub miga w kolorze
zielonym.

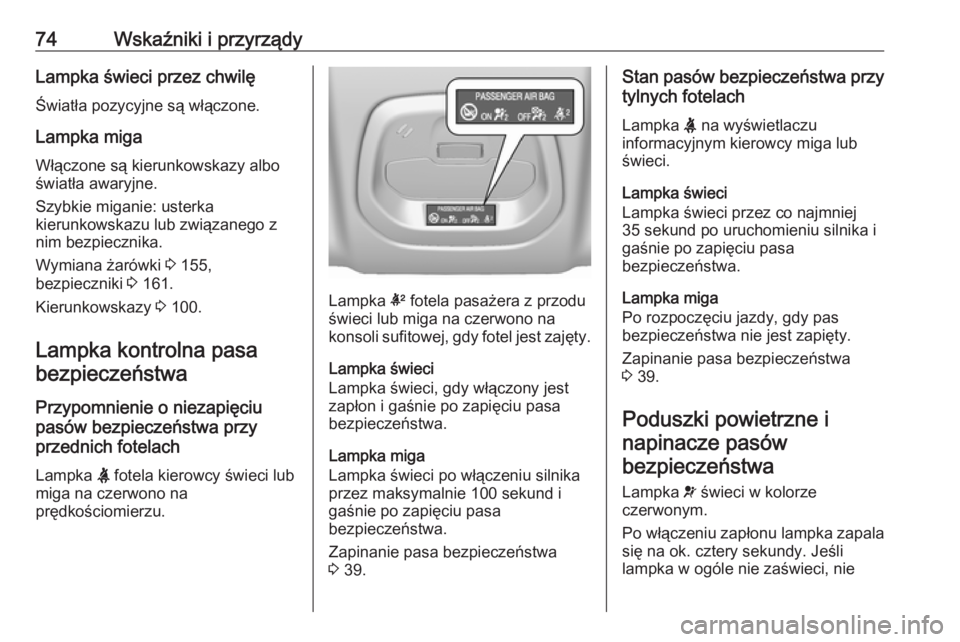

74Wskaźniki i przyrządyLampka świeci przez chwilę
Światła pozycyjne są włączone.
Lampka miga
Włączone są kierunkowskazy albo
światła awaryjne.
Szybkie miganie: usterka
kierunkowskazu lub związanego z
nim bezpiecznika.
Wymiana żarówki 3 155,
bezpieczniki 3 161.
Kierunkowskazy 3 100.
Lampka kontrolna pasa
bezpieczeństwa
Przypomnienie o niezapięciu
pasów bezpieczeństwa przy
przednich fotelach
Lampka X fotela kierowcy świeci lub
miga na czerwono na
prędkościomierzu.
Lampka k fotela pasażera z przodu
świeci lub miga na czerwono na
konsoli sufitowej, gdy fotel jest zajęty.
Lampka świeci
Lampka świeci, gdy włączony jest zapłon i gaśnie po zapięciu pasa
bezpieczeństwa.
Lampka miga
Lampka świeci po włączeniu silnika
przez maksymalnie 100 sekund i
gaśnie po zapięciu pasa
bezpieczeństwa.
Zapinanie pasa bezpieczeństwa 3 39.
Stan pasów bezpieczeństwa przy
tylnych fotelach
Lampka X na wyświetlaczu
informacyjnym kierowcy miga lub
świeci.
Lampka świeci
Lampka świeci przez co najmniej
35 sekund po uruchomieniu silnika i
gaśnie po zapięciu pasa
bezpieczeństwa.
Lampka miga
Po rozpoczęciu jazdy, gdy pas
bezpieczeństwa nie jest zapięty.
Zapinanie pasa bezpieczeństwa
3 39.
Poduszki powietrzne i napinacze pasówbezpieczeństwa
Lampka v świeci w kolorze
czerwonym.
Po włączeniu zapłonu lampka zapala
się na ok. cztery sekundy. Jeśli
lampka w ogóle nie zaświeci, nie

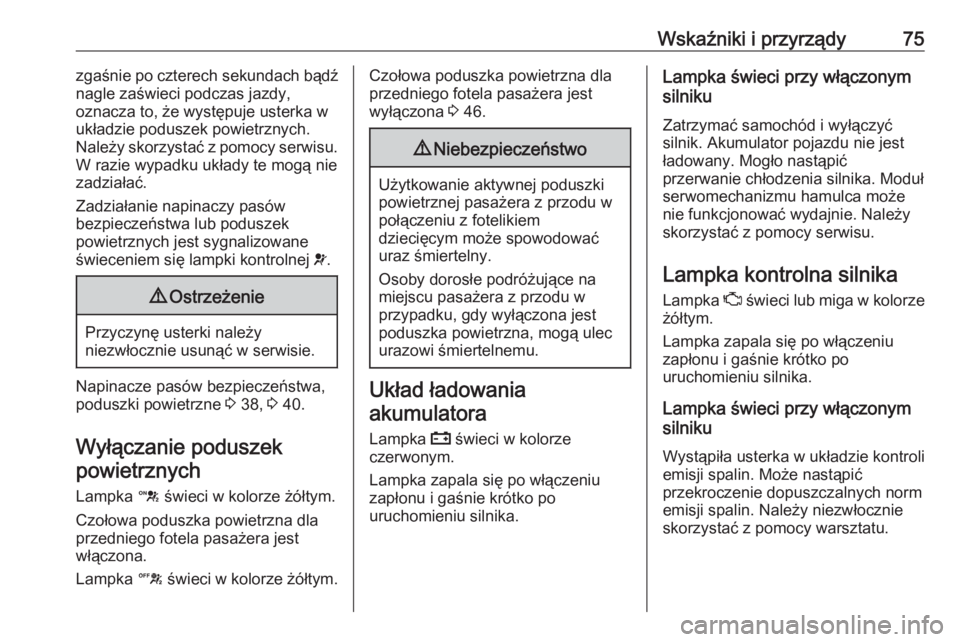

Wskaźniki i przyrządy75zgaśnie po czterech sekundach bądź
nagle zaświeci podczas jazdy,
oznacza to, że występuje usterka w
układzie poduszek powietrznych.
Należy skorzystać z pomocy serwisu.
W razie wypadku układy te mogą nie
zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 38, 3 40.
Wyłączanie poduszek powietrznych
Lampka d świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
Lampka c świeci w kolorze żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona 3 46.9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Układ ładowania
akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć silnik. Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy serwisu.
Lampka kontrolna silnika Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroliemisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.

76Wskaźniki i przyrządyLampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Wskaźnik wymaganegoprzeglądu
Lampka g świeci w kolorze żółtym.
Dodatkowo pojawia się kod
ostrzegawczy na wyświetlaczu
informacyjnym kierowcy.
Samochód wymaga serwisowania.
Należy skorzystać z pomocy serwisu.
Komunikaty pokazywane na
wyświetlaczu 3 87.
Układ hamulcowy i
sprzęgłowy
Lampka R świeci w kolorze
czerwonym.Poziom płynu hamulcowego i
sprzęgłowego jest zbyt niski, gdy nie jest zaciągnięty hamulec postojowy
sterowany ręcznie 3 152.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Lampka zapala się, gdy hamulec
postojowy sterowany ręcznie jest
zaciągnięty i zostaje włączony zapłon 3 127.
Nacisnąć pedał
Lampka - świeci lub miga w kolorze
żółtym.
Lampka świeci Aby uruchomić silnik w trybie
Autostop, należy wcisnąć pedał
sprzęgła. System stop-start 3 117.
Lampka miga
Aby uruchomić silnik za pomocą
kluczyka, należy wcisnąć pedał 3 16,
3 116.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka świeci się przez kilka sekund
po włączeniu zapłonu. Gdy lampka
zgaśnie, układ jest gotowy do
działania.
Jeśli lampka po kilku sekundach nie
zgaśnie lub zaświeci się podczas
jazdy, w układzie ABS wystąpiła
usterka. Układ hamulcowy działa
nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Układ ABS 3 126.
Zmiana biegu Gdy ze względu na oszczędność
paliwa zalecane jest włączenie
wyższego biegu, wyświetlany jest
symbol [ wraz z numerem wyższego
biegu.

Wskaźniki i przyrządy77Wspomaganie układu
kierowniczego
Lampka c świeci w kolorze żółtym.
Zapala się w przypadku
wyłączenia wspomagania układu
kierowniczego
Awaria wspomagania układu
kierowniczego. Należy zwrócić się do
warsztatu.
Jednoczesne zapalenie się c i b
Wspomaganie układu kierowniczego
wymaga kalibracji, kalibracja układu
3 130.
System ostrzegania o opuszczeniu pasa ruchu
Lampka ) świeci w kolorze zielonym
lub miga w kolorze żółtym.
Lampka świeci w kolorze
zielonym
System jest włączony i jest gotowy do
działania.Lampka miga w kolorze żółtym
System wykrył niezamierzoną
zmianę pasa ruchu.
System ostrzegania o opuszczeniu
pasa ruchu 3 136.
Ultradźwiękowy układ ułatwiający parkowanie
Lampka r świeci w kolorze żółtym.
Wystąpiła usterka w układzie
LUB
Czujniki są zabrudzone, oblodzone
lub pokryte śniegiem
LUB
Zewnętrzne źródła ultradźwięków
zakłócają pracę układu. Po usunięciu
źródła zakłóceń układ będzie działał
w normalny sposób.
Przyczynę usterki układu należy
usunąć w warsztacie.
Ultradźwiękowy układ ułatwiający
parkowanie 3 135.Układ stabilizacji toru jazdy
wyłączony
Lampka t świeci w kolorze żółtym.
System jest wyłączony.
Elektroniczny układstabilizacji toru jazdy ikontroli trakcji
Lampka b świeci lub miga w kolorze
żółtym.
Lampka miga
Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.
Lampka świeci
W układzie występuje usterka. Na
wyświetlaczu informacyjnym
kierowcy pojawia się kod
ostrzegawczy. Możliwe jest
kontynuowanie jazdy. Układ nie
działa prawidłowo. Jednak w
zależności od stanu nawierzchni
drogi stabilność samochodu może
ulec pogorszeniu.

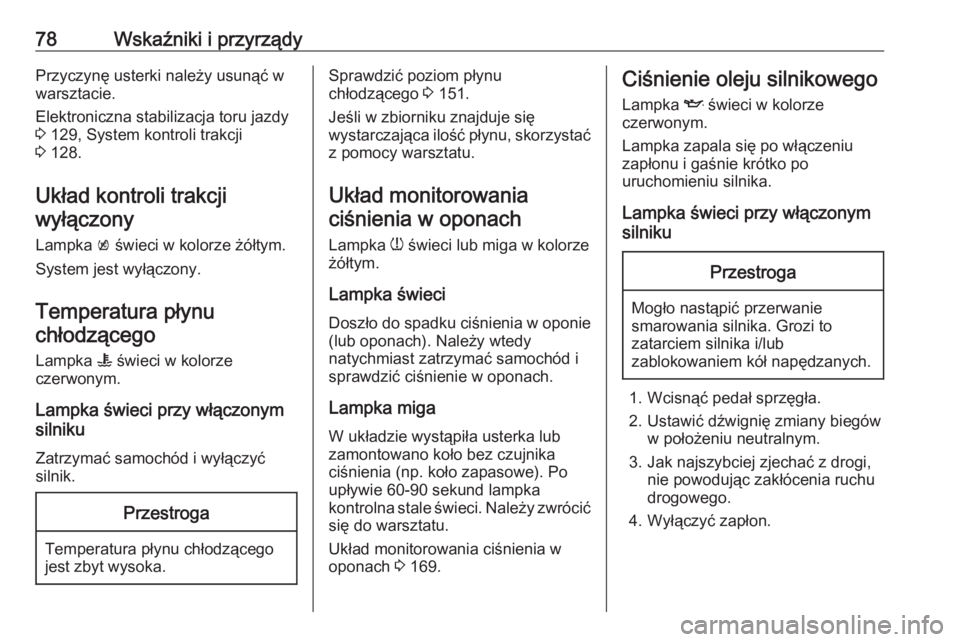

78Wskaźniki i przyrządyPrzyczynę usterki należy usunąć w
warsztacie.
Elektroniczna stabilizacja toru jazdy
3 129, System kontroli trakcji
3 128.
Układ kontroli trakcji wyłączony
Lampka k świeci w kolorze żółtym.
System jest wyłączony.
Temperatura płynuchłodzącego
Lampka W świeci w kolorze
czerwonym.
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć
silnik.Przestroga
Temperatura płynu chłodzącego
jest zbyt wysoka.
Sprawdzić poziom płynu
chłodzącego 3 151.
Jeśli w zbiorniku znajduje się
wystarczająca ilość płynu, skorzystać
z pomocy warsztatu.
Układ monitorowaniaciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka świeci Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Lampka miga
W układzie wystąpiła usterka lub
zamontowano koło bez czujnika
ciśnienia (np. koło zapasowe). Po
upływie 60-90 sekund lampka
kontrolna stale świeci. Należy zwrócić
się do warsztatu.
Układ monitorowania ciśnienia w
oponach 3 169.Ciśnienie oleju silnikowego
Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym.
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.
