Conduite et utilisation191
Le système fonctionne avec des
capteurs ultrasoniques de stationne‐
ment dans le pare-chocs arrière.
Activation
L'aide au stationnement arrière est
activée lorsque la marche arrière est
sélectionnée et que le contact est
mis.
Le système est prêt à fonctionner
lorsque la diode du bouton d'aide au
stationnement ¼ est allumée.
Indication
Le système utilise des signaux sono‐
res pour avertir le conducteur de la
présence d'obstacles potentiellement
dangereux derrière le véhicule
pendant que la marche arrière est engagée.
Selon le côté du véhicule le plus
proche d'un obstacle, vous entendez
les signaux d'avertissement sonores
dans le véhicule sur le côté corres‐
pondant. L'intervalle entre les
signaux sonores se réduit au fur et à
mesure que le véhicule se rapproche de cet obstacle. Lorsque la distance
est inférieure à environ 30 cm, le
signal sonore est continu.
En outre, la distance jusqu'aux obsta‐ cles situés à l'arrière est indiquée en
modifiant les lignes de distance dans
l'affichage d'informations 3 108 . Lors‐
que l'obstacle est très proche, 9 pour
Danger s'affiche.
Désactivation
Le système est désactivé lorsque la
marche arrière est désengagée.
Appuyer sur ¼ pour désactiver
manuellement le système. La diode
du bouton s'allume lorsque le
système est désactivé. Si le système
a été désactivé manuellement, il n'est pas réactivé automatiquement lors de
la suivante mise du contact du
véhicule.

192Conduite et utilisationAide au stationnement avant-
arrière
L'aide au stationnement avant-arrière
mesure la distance entre le véhicule
et les obstacles présents devant et
derrière le véhicule. Il informe et aver‐ tit le conducteur par des signaux
sonores et une indication sur l’affi‐
chage.
Il utilise deux signaux d'avertisse‐
ment sonores différents pour les
zones de contrôle avant et arrière,
chacune ayant sa propre fréquence.
Le système possède des capteurs de stationnement à ultrasons dans les
pare-chocs arrière et avant.
Activation
Outre l'aide au stationnement arrière,
l'aide au stationnement avant est
déclenchée lorsqu'un obstacle est
détecté à l'avant et que la vitesse du
véhicule est inférieure à 10 km/h.
Le système est prêt à fonctionner
lorsque la diode du bouton d'aide au
stationnement ¼ est allumée.
Lorsque le système est désactivé, la
diode du bouton s'allume.
Indication
Le système avertit le conducteur au
moyen de signaux sonores au sujet d'obstacles potentiellement dange‐
reux à l'avant et à l'arrière du
véhicule.
Selon le côté du véhicule le plus proche d'un obstacle, vous entendez
les signaux d'avertissement sonores
dans le véhicule sur le côté corres‐
pondant. L'intervalle entre les
signaux sonores se réduit au fur et à
mesure que le véhicule se rapproche
de cet obstacle. Lorsque la distance
est inférieure à environ 30 cm, le
signal sonore est continu.

Conduite et utilisation193En outre, la distance jusqu'aux obsta‐
cles avant et arrière est affichée par
les lignes de distance qui changent
dans l'affichage d'informations 3 108.
Si le véhicule s'arrête pendant plus de
trois secondes avec un rapport de
marche avant engagé, alors que la
boîte automatique est engagée sur
P ou qu'aucun autre obstacle n'est
détecté, aucun signal sonore d'aver‐ tissement n'est émis.
Désactivation
Le système se désactive automati‐
quement lorsque la vitesse du
véhicule dépasse 10 km/h, en serrant le frein de stationnement électrique
ou en appuyant sur le bouton d'aide
au stationnement ¼.
Lorsque le système est désactivé
manuellement, la LED intégrée au
bouton s'allume.
Si le système a été désactivé manuel‐
lement, il n'est pas réactivé automati‐
quement lors de la suivante mise du
contact du véhicule.Limitations du système
En cas de défaillance ou d'interrup‐
tion momentanée du système,
par ex. en cas de niveau de bruit
externe élevé ou d'autres interféren‐
ces, Service s'allume dans le
composé d'instruments. Un message est indiqué sur le centre d'informa‐
tions du conducteur.9 Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de
parasites peuvent, dans des
conditions particulières, empê‐
cher le système de reconnaître
des obstacles.
Une attention particulière doit être
accordée aux obstacles bas qui
peuvent endommager la partie
inférieure du pare-chocs.
Avertissement
Les performances du système
peuvent être dégradées par la
présence de glace ou de neige,
par ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.
Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité
(p. ex. véhicules tout terrain, four‐
gonnette, camionnette). L'identifi‐
cation d'objet et l'indication de
distance correcte dans la partie
supérieure de ces véhicules ne
peuvent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.

194Conduite et utilisationLes systèmes d'aide au stationne‐
ment ne détectent pas les objets
situés en dehors de leur portée de détection.
Système avancé
d'assistance austationnement
9 Attention
Le conducteur est pleinement
responsable de l'acceptation de
l'emplacement de parking
suggéré par le système et de la
manœuvre de stationnement.
Toujours vérifier les environs dans toutes les directions lors de l'utili‐
sation du système avancé d'assis‐ tance au stationnement.
Le système avancé d'assistance au
stationnement mesure une place de
stationnement adaptée en passant,
calcule la trajectoire et dirige automa‐
tiquement le véhicule en stationne‐
ment.
Le système avancé d'assistance au
stationnement apporte de l'aide pour
les manœuvres suivantes :
● Entrer dans un emplacement de stationnement parallèle.
● Entrer dans un emplacement de stationnement perpendiculaire.
● Sortir d'un emplacement de stationnement parallèle.
Le conducteur doit contrôler l'accélé‐
ration, le freinage et le changement
de vitesse, tandis que la direction est automatique. Le conducteur peut
prendre le contrôle à tout moment en
saisissant le volant de direction.
Il peut s'avérer nécessaire de se
déplacer d'avant en arrière plus d'une fois.
Les instructions sont donnée sur l'af‐
fichage d'informations 3 108.
Le système avancé d'assistance au stationnement ne peut être activé
qu'en marche avant.
Le système avancé d'assistance au
stationnement est toujours associé à l'aide au stationnement avant-arrière.
Le système possède six capteurs de
stationnement à ultrasons, dans
chacun des pare-chocs avant et
arrière.
Entrer dans un emplacement de
stationnement parallèle
Activation
Ralentir jusqu'à moins de 20 km/h.
Affichage d'informations couleurs 7
po : pour rechercher un emplacement de stationnement, activer le système
en sélectionnant Aide au

Conduite et utilisation195stationnement sur la page d'accueil
de l'écran tactile. Puis sélectionner
Stationner en créneau .
Affichage d'informations couleurs 8 po : pour rechercher un emplacement
de stationnement, activer le système
en appuyant sur Í. Sélectionner les
fonctions de conduite à l'écran tactile puis Aide au stationnement . Sélec‐
tionner Entrer dans un emplacement
de stationnement parallèle .
Sélectionner le côté de stationnement en activant le feu de direction du côté concerné.
La distance parallèle autorisée entre
le véhicule et une rangée de voitures
stationnées est comprise entre 0,5 et
1,5 m.
Le système n'identifie pas les empla‐
cements qui sont clairement trop
petits ou trop grands pour le véhicule.
Lorsqu'un emplacement libre est
détecté, une information visuelle en
retour s'affiche à l'affichage d'infor‐
mations en couleur et un premier
signal sonore est émis. Rouler lente‐
ment en avant. Lorsque le second
signal sonore retentit, arrêter le
véhicule, sélectionner la marche
arrière, lâcher le volant de direction et
commencer à se déplacer douce‐
ment. Une rétroaction visuelle est
transmise dans l'affichage d'informa‐
tions en couleur.Se déplacer d'avant en arrière tout en observant les avertissements de
l'aide au stationnement jusqu'à ce
que la fin de la manœuvre soit indi‐
quée.
Entrer dans un emplacement de
stationnement perpendiculaire
Activation
Affichage d'informations couleurs 7
po : pour rechercher un emplacement de stationnement, activer le système
en sélectionnant Aide au
stationnement sur la page d'accueil
de l'écran tactile. Puis sélectionner
Stationner en bataille .

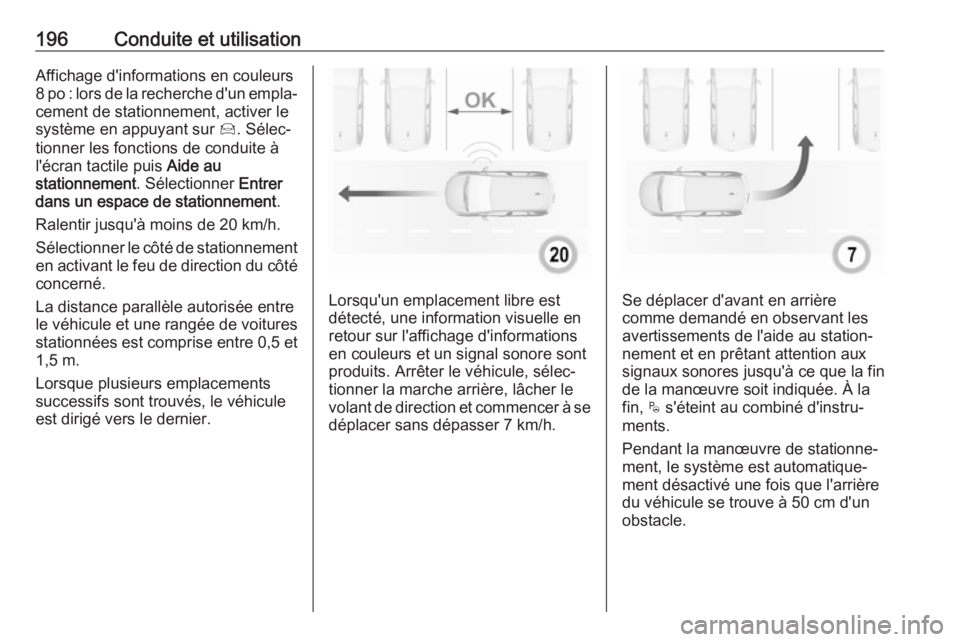

196Conduite et utilisationAffichage d'informations en couleurs8 po : lors de la recherche d'un empla‐
cement de stationnement, activer le
système en appuyant sur Í. Sélec‐
tionner les fonctions de conduite à l'écran tactile puis Aide au
stationnement . Sélectionner Entrer
dans un espace de stationnement .
Ralentir jusqu'à moins de 20 km/h. Sélectionner le côté de stationnement en activant le feu de direction du côté concerné.
La distance parallèle autorisée entre
le véhicule et une rangée de voitures
stationnées est comprise entre 0,5 et
1,5 m.
Lorsque plusieurs emplacements
successifs sont trouvés, le véhicule
est dirigé vers le dernier.
Lorsqu'un emplacement libre est
détecté, une information visuelle en retour sur l'affichage d'informations
en couleurs et un signal sonore sont
produits. Arrêter le véhicule, sélec‐
tionner la marche arrière, lâcher le
volant de direction et commencer à se
déplacer sans dépasser 7 km/h.Se déplacer d'avant en arrière
comme demandé en observant les
avertissements de l'aide au station‐
nement et en prêtant attention aux
signaux sonores jusqu'à ce que la fin
de la manœuvre soit indiquée. À la fin, $ s'éteint au combiné d'instru‐
ments.
Pendant la manœuvre de stationne‐
ment, le système est automatique‐
ment désactivé une fois que l'arrière
du véhicule se trouve à 50 cm d'un
obstacle.

Conduite et utilisation197Sortir d'un emplacement de
stationnement parallèle
Activation
Affichage d'informations couleurs 7
po : en quittant un emplacement de
stationnement parallèle, activer le
système en sélectionnant Aide au
stationnement sur la page d'accueil
de l'écran tactile. Ensuite, sélection‐
ner Sortie d'un emplacement de
stationnement parallèle .
Affichage d'informations couleurs 8
po : en quittant un emplacement de
stationnement parallèle, activer le
système en appuyant sur Í. Sélec‐
tionner les fonctions de conduite à
l'écran tactile puis Aide au
stationnement . Sélectionner Sortie
d'un emplacement de stationnement
parallèle .
Sélectionner le côté de sortie en acti‐
vant le feu de direction concerné.
Engager la marche arrière ou un
rapport avant, lâcher le volant et
commencer à se déplacer sans
dépasser 5 km/h.
Se déplacer d'avant en arrière tout en observant les avertissements de
l'aide au stationnement jusqu'à ce
que la fin de la manœuvre soit indi‐
quée. La manœuvre est terminée
lorsque les roues avant du véhicule
sont hors de l'emplacement de
stationnement.
Après la désactivation, vérifier la commande par-dessus le véhicule.
Indication sur l'affichage
Les instructions de l'écran contien‐
nent les éléments suivants :
● Des remarques générales et des
messages d'avertissement.
● La demande d'arrêter le véhicule
quand une place de stationne‐
ment est détectée.
● Le sens de la conduite pendant la
manœuvre de stationnement.
● La demande de passage en marche arrière ou en premier
rapport.
● La demande d'arrêt ou de conduite lente.
● La réussite de la manœuvre de stationnement indiquée par un
symbole en surimpression et un signal sonore.
● L'annulation d'une manœuvre de
stationnement.
Désactivation
La manœuvre d'aide au stationne‐
ment actuelle est annulée via le
bouton pour retourner à l'écran précé‐
dent de l'affichage d'informations en

198Conduite et utilisationcouleur. Pour désactiver complète‐
ment le système, appuyer sur ¼ dans
la console centrale.
Le système est désactivé automati‐
quement :
● si le contact est coupé
● si le moteur cale
● si aucune manœuvre n'est lancée dans les 5 minutes de la
sélection du type de manœuvre
● après un arrêt prolongé du véhicule pendant une manœuvre
● si la commande électronique de stabilité (ESC) est déclenchée
● si la vitesse du véhicule dépasse
la limite fixée
● lorsque le conducteur interrompt le déplacement du volant de
direction
● après 4 cycles de manœuvre (un
cycle de manœuvre se compose
d'une marche arrière et d'une
marche avant)
● à l'ouverture de la porte du conducteur● si l'une des roues avant rencon‐tre un obstacle
● en terminant avec succès la manœuvre de stationnement
La désactivation par le conducteur ou
par le système pendant la manœuvre s'affiche. De plus, un signal sonore
retentit.
Le système est désactivé automati‐ quement en tirant une remorque
connectée électriquement.
S'adresser à votre concessionnaire
pour désactiver le système pour une
longue période.
Défaillance En cas de défaillance, un message
s'affiche dans l'affichage d'informa‐ tions en couleurs, accompagné d'un
signal sonore.
En cas de défaillance de direction
assistée, H s'allume et un
message est affiché sur le centre d'in‐
formations du conducteur.9 Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de
parasites peuvent, dans des
conditions particulières, empê‐
cher le système de reconnaître
des obstacles.
Une attention particulière doit être
accordée aux obstacles bas qui
peuvent endommager la partie
inférieure du pare-chocs.
Avertissement
Les performances du système
peuvent être dégradées par la
présence de glace ou de neige,
par ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.
Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité (p.
