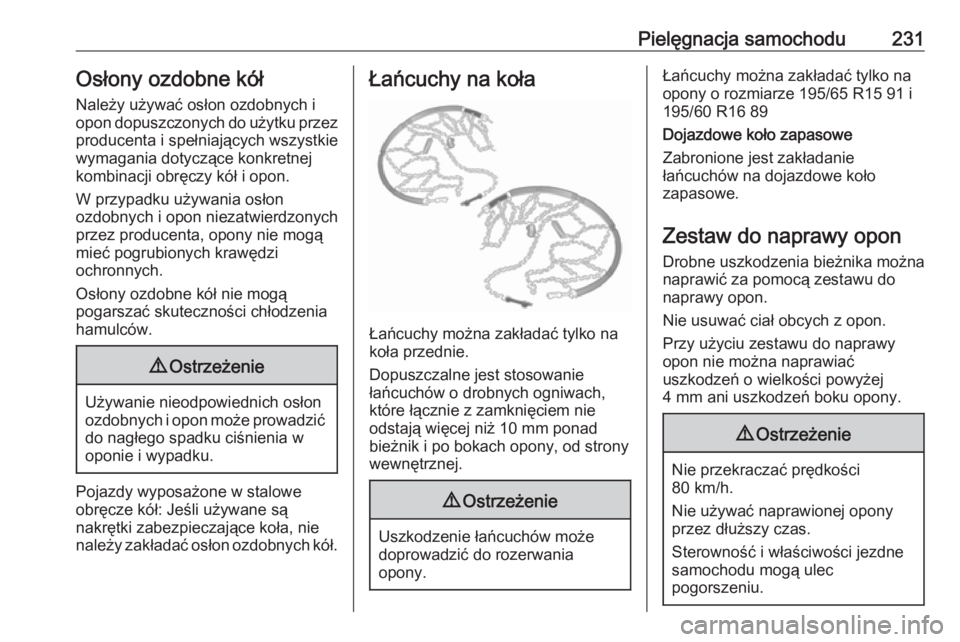

Pielęgnacja samochodu231Osłony ozdobne kółNależy używać osłon ozdobnych iopon dopuszczonych do użytku przez
producenta i spełniających wszystkie
wymagania dotyczące konkretnej
kombinacji obręczy kół i opon.
W przypadku używania osłon
ozdobnych i opon niezatwierdzonych
przez producenta, opony nie mogą
mieć pogrubionych krawędzi
ochronnych.
Osłony ozdobne kół nie mogą
pogarszać skuteczności chłodzenia
hamulców.9 Ostrzeżenie
Używanie nieodpowiednich osłon
ozdobnych i opon może prowadzić do nagłego spadku ciśnienia w
oponie i wypadku.
Pojazdy wyposażone w stalowe
obręcze kół: Jeśli używane są
nakrętki zabezpieczające koła, nie
należy zakładać osłon ozdobnych kół.
Łańcuchy na koła
Łańcuchy można zakładać tylko na
koła przednie.
Dopuszczalne jest stosowanie
łańcuchów o drobnych ogniwach, które łącznie z zamknięciem nie
odstają więcej niż 10 mm ponad
bieżnik i po bokach opony, od strony
wewnętrznej.
9 Ostrzeżenie
Uszkodzenie łańcuchów może
doprowadzić do rozerwania
opony.
Łańcuchy można zakładać tylko na
opony o rozmiarze 195/65 R15 91 i 195/60 R16 89
Dojazdowe koło zapasowe
Zabronione jest zakładanie
łańcuchów na dojazdowe koło
zapasowe.
Zestaw do naprawy opon
Drobne uszkodzenia bieżnika można
naprawić za pomocą zestawu do
naprawy opon.
Nie usuwać ciał obcych z opon.
Przy użyciu zestawu do naprawy
opon nie można naprawiać
uszkodzeń o wielkości powyżej
4 mm ani uszkodzeń boku opony.9 Ostrzeżenie
Nie przekraczać prędkości
80 km/h.
Nie używać naprawionej opony
przez dłuższy czas.
Sterowność i właściwości jezdne
samochodu mogą ulec
pogorszeniu.

232Pielęgnacja samochoduPostępowanie w przypadku przebiciaopony:
Zaciągnąć hamulec postojowy i
wybrać 1. lub wsteczny bieg albo
ustawić dźwignię zmiany biegów w
położeniu P.
Zestaw do naprawy opon znajduje się
w przestrzeni bagażowej pod osłoną
podłogową.
1. Wyjąć pojemnik ze szczeliwem i sprężarkę.
2. Zdjąć naklejkę z ograniczeniem prędkości z pojemnika ze
szczeliwem i umieścić w miejscu
widocznym dla kierowcy.
3. Wyjąć kabel zasilający i przewód elastyczny powietrza ze schowka
znajdującego się pod spodem
sprężarki.
4. Dokręcić przewód powietrza do złącza na pojemniku zeszczeliwem.
5. Umieścić pojemnik ze szczeliwem
w uchwycie sprężarki.
Ustawić sprężarkę obok koła w
taki sposób, aby pojemnik ze
szczeliwem znajdował się
pionowo.
6. Odkręcić z uszkodzonej opony kapturek ochronny zaworu.
7. Nakręcić na zawór oponykońcówkę przewodu do
pompowania opony.
8. Przełącznik na sprężarce musi być ustawiony w położeniu J.

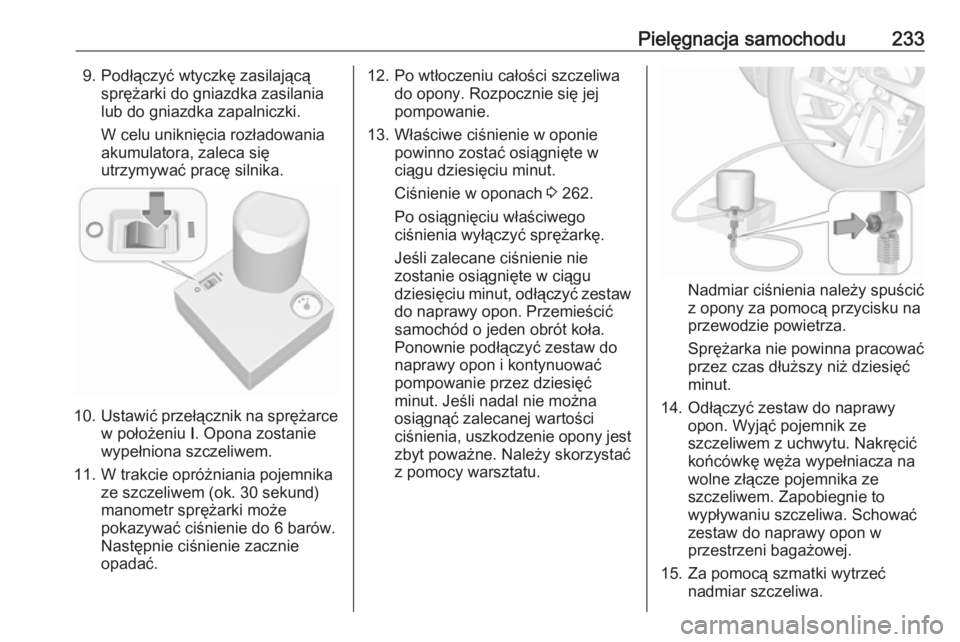

Pielęgnacja samochodu2339. Podłączyć wtyczkę zasilającąsprężarki do gniazdka zasilania
lub do gniazdka zapalniczki.
W celu uniknięcia rozładowania
akumulatora, zaleca się
utrzymywać pracę silnika.
10. Ustawić przełącznik na sprężarce
w położeniu I. Opona zostanie
wypełniona szczeliwem.
11. W trakcie opróżniania pojemnika ze szczeliwem (ok. 30 sekund)
manometr sprężarki może
pokazywać ciśnienie do 6 barów.
Następnie ciśnienie zacznie
opadać.
12. Po wtłoczeniu całości szczeliwa do opony. Rozpocznie się jej
pompowanie.
13. Właściwe ciśnienie w oponie powinno zostać osiągnięte w
ciągu dziesięciu minut.
Ciśnienie w oponach 3 262.
Po osiągnięciu właściwego ciśnienia wyłączyć sprężarkę.
Jeśli zalecane ciśnienie nie
zostanie osiągnięte w ciągu
dziesięciu minut, odłączyć zestaw
do naprawy opon. Przemieścić
samochód o jeden obrót koła.
Ponownie podłączyć zestaw do
naprawy opon i kontynuować
pompowanie przez dziesięć
minut. Jeśli nadal nie można
osiągnąć zalecanej wartości
ciśnienia, uszkodzenie opony jest
zbyt poważne. Należy skorzystać
z pomocy warsztatu.
Nadmiar ciśnienia należy spuścić
z opony za pomocą przycisku na
przewodzie powietrza.
Sprężarka nie powinna pracować
przez czas dłuższy niż dziesięć
minut.
14. Odłączyć zestaw do naprawy opon. Wyjąć pojemnik ze
szczeliwem z uchwytu. Nakręcić
końcówkę węża wypełniacza na
wolne złącze pojemnika ze
szczeliwem. Zapobiegnie to
wypływaniu szczeliwa. Schować
zestaw do naprawy opon w
przestrzeni bagażowej.
15. Za pomocą szmatki wytrzeć nadmiar szczeliwa.

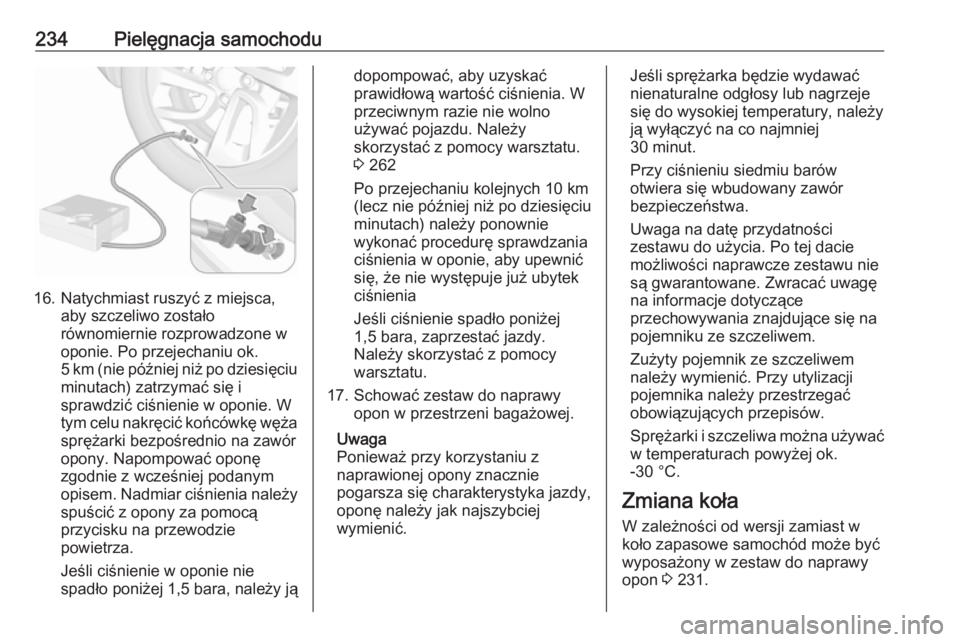

234Pielęgnacja samochodu
16. Natychmiast ruszyć z miejsca,aby szczeliwo zostało
równomiernie rozprowadzone w
oponie. Po przejechaniu ok.
5 km (nie później niż po dziesięciu
minutach) zatrzymać się i
sprawdzić ciśnienie w oponie. W
tym celu nakręcić końcówkę węża
sprężarki bezpośrednio na zawór
opony. Napompować oponę
zgodnie z wcześniej podanym
opisem. Nadmiar ciśnienia należy spuścić z opony za pomocą
przycisku na przewodzie
powietrza.
Jeśli ciśnienie w oponie nie
spadło poniżej 1,5 bara, należy ją
dopompować, aby uzyskać
prawidłową wartość ciśnienia. W
przeciwnym razie nie wolno
używać pojazdu. Należy
skorzystać z pomocy warsztatu.
3 262
Po przejechaniu kolejnych 10 km
(lecz nie później niż po dziesięciu
minutach) należy ponownie
wykonać procedurę sprawdzania
ciśnienia w oponie, aby upewnić
się, że nie występuje już ubytek
ciśnienia
Jeśli ciśnienie spadło poniżej
1,5 bara, zaprzestać jazdy.
Należy skorzystać z pomocy
warsztatu.
17. Schować zestaw do naprawy opon w przestrzeni bagażowej.
Uwaga
Ponieważ przy korzystaniu z
naprawionej opony znacznie
pogarsza się charakterystyka jazdy,
oponę należy jak najszybciej
wymienić.Jeśli sprężarka będzie wydawać
nienaturalne odgłosy lub nagrzeje
się do wysokiej temperatury, należy
ją wyłączyć na co najmniej
30 minut.
Przy ciśnieniu siedmiu barów
otwiera się wbudowany zawór
bezpieczeństwa.
Uwaga na datę przydatności
zestawu do użycia. Po tej dacie
możliwości naprawcze zestawu nie
są gwarantowane. Zwracać uwagę
na informacje dotyczące
przechowywania znajdujące się na
pojemniku ze szczeliwem.
Zużyty pojemnik ze szczeliwem
należy wymienić. Przy utylizacji
pojemnika należy przestrzegać
obowiązujących przepisów.
Sprężarki i szczeliwa można używać w temperaturach powyżej ok.
-30 °C.
Zmiana koła
W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon 3 231.

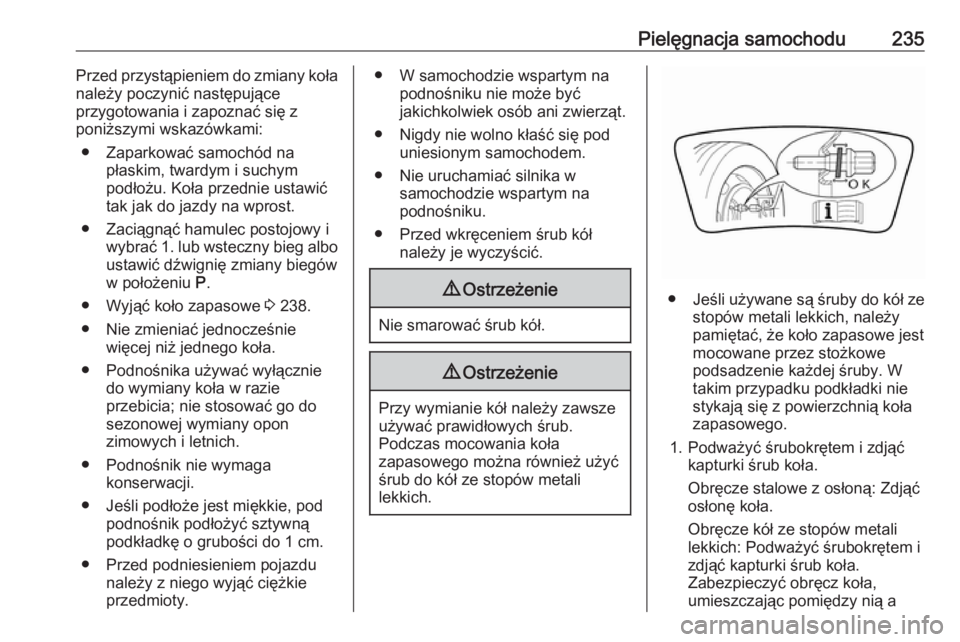

Pielęgnacja samochodu235Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
● Zaparkować samochód na płaskim, twardym i suchym
podłożu. Koła przednie ustawić
tak jak do jazdy na wprost.
● Zaciągnąć hamulec postojowy i wybrać 1. lub wsteczny bieg alboustawić dźwignię zmiany biegów
w położeniu P.
● Wyjąć koło zapasowe 3 238.
● Nie zmieniać jednocześnie więcej niż jednego koła.
● Podnośnika używać wyłącznie do wymiany koła w razie
przebicia; nie stosować go do
sezonowej wymiany opon
zimowych i letnich.
● Podnośnik nie wymaga konserwacji.
● Jeśli podłoże jest miękkie, pod podnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.
● Przed podniesieniem pojazdu należy z niego wyjąć ciężkieprzedmioty.● W samochodzie wspartym na podnośniku nie może być
jakichkolwiek osób ani zwierząt.
● Nigdy nie wolno kłaść się pod uniesionym samochodem.
● Nie uruchamiać silnika w samochodzie wspartym na
podnośniku.
● Przed wkręceniem śrub kół należy je wyczyścić.9Ostrzeżenie
Nie smarować śrub kół.
9Ostrzeżenie
Przy wymianie kół należy zawsze
używać prawidłowych śrub.
Podczas mocowania koła
zapasowego można również użyć śrub do kół ze stopów metali
lekkich.
● Jeśli używane są śruby do kół ze
stopów metali lekkich, należy
pamiętać, że koło zapasowe jest
mocowane przez stożkowe
podsadzenie każdej śruby. W takim przypadku podkładki nie
stykają się z powierzchnią koła
zapasowego.
1. Podważyć śrubokrętem i zdjąć kapturki śrub koła.
Obręcze stalowe z osłoną: Zdjąć
osłonę koła.
Obręcze kół ze stopów metali
lekkich: Podważyć śrubokrętem i
zdjąć kapturki śrub koła.
Zabezpieczyć obręcz koła,
umieszczając pomiędzy nią a

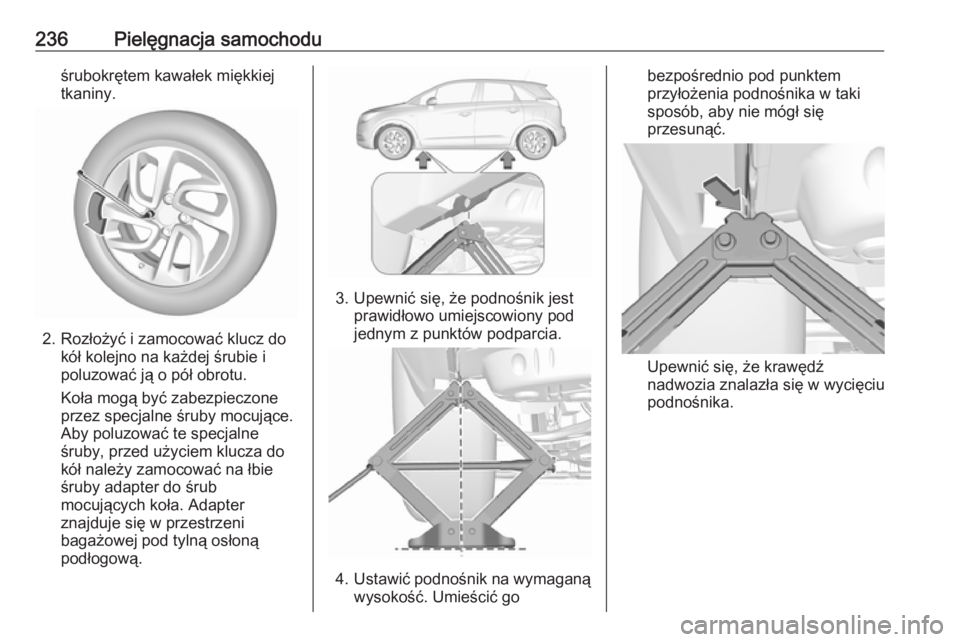

236Pielęgnacja samochoduśrubokrętem kawałek miękkiej
tkaniny.
2. Rozłożyć i zamocować klucz do kół kolejno na każdej śrubie i
poluzować ją o pół obrotu.
Koła mogą być zabezpieczone
przez specjalne śruby mocujące.
Aby poluzować te specjalne
śruby, przed użyciem klucza do
kół należy zamocować na łbie
śruby adapter do śrub
mocujących koła. Adapter
znajduje się w przestrzeni
bagażowej pod tylną osłoną
podłogową.
3. Upewnić się, że podnośnik jest prawidłowo umiejscowiony pod
jednym z punktów podparcia.
4. Ustawić podnośnik na wymaganą
wysokość. Umieścić go
bezpośrednio pod punktem
przyłożenia podnośnika w taki
sposób, aby nie mógł się
przesunąć.
Upewnić się, że krawędź
nadwozia znalazła się w wycięciu
podnośnika.

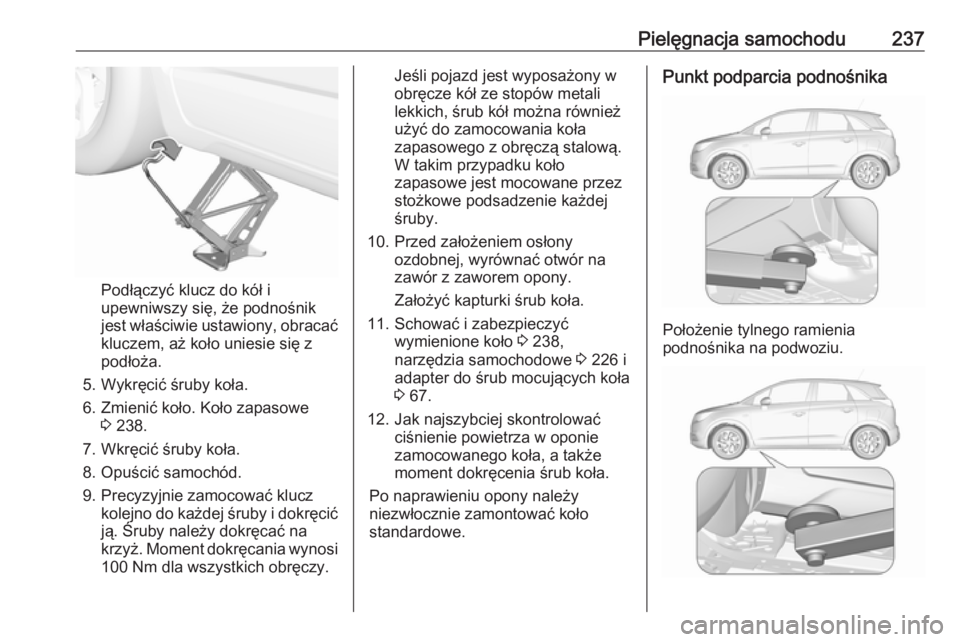

Pielęgnacja samochodu237
Podłączyć klucz do kół i
upewniwszy się, że podnośnik
jest właściwie ustawiony, obracać kluczem, aż koło uniesie się z
podłoża.
5. Wykręcić śruby koła.
6. Zmienić koło. Koło zapasowe 3 238.
7. Wkręcić śruby koła.
8. Opuścić samochód.
9. Precyzyjnie zamocować klucz kolejno do każdej śruby i dokręcić
ją. Śruby należy dokręcać na
krzyż. Moment dokręcania wynosi
100 Nm dla wszystkich obręczy.
Jeśli pojazd jest wyposażony w
obręcze kół ze stopów metali
lekkich, śrub kół można również użyć do zamocowania koła
zapasowego z obręczą stalową.
W takim przypadku koło
zapasowe jest mocowane przez
stożkowe podsadzenie każdej
śruby.
10. Przed założeniem osłony ozdobnej, wyrównać otwór na
zawór z zaworem opony.
Założyć kapturki śrub koła.
11. Schować i zabezpieczyć wymienione koło 3 238,
narzędzia samochodowe 3 226 i
adapter do śrub mocujących koła 3 67.
12. Jak najszybciej skontrolować ciśnienie powietrza w oponie
zamocowanego koła, a także
moment dokręcenia śrub koła.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.Punkt podparcia podnośnika
Położenie tylnego ramienia
podnośnika na podwoziu.

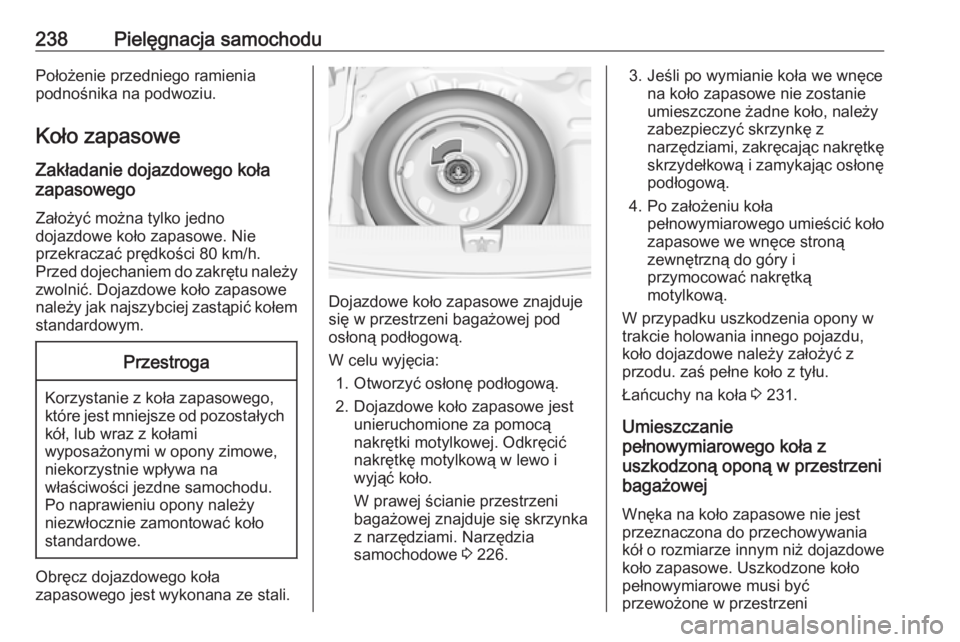

238Pielęgnacja samochoduPołożenie przedniego ramienia
podnośnika na podwoziu.
Koło zapasowe Zakładanie dojazdowego koła
zapasowego
Założyć można tylko jedno
dojazdowe koło zapasowe. Nie
przekraczać prędkości 80 km/h.
Przed dojechaniem do zakrętu należy
zwolnić. Dojazdowe koło zapasowe
należy jak najszybciej zastąpić kołem standardowym.Przestroga
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych kół, lub wraz z kołami
wyposażonymi w opony zimowe,
niekorzystnie wpływa na
właściwości jezdne samochodu.
Po naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Obręcz dojazdowego koła
zapasowego jest wykonana ze stali.
Dojazdowe koło zapasowe znajduje
się w przestrzeni bagażowej pod
osłoną podłogową.
W celu wyjęcia: 1. Otworzyć osłonę podłogową.
2. Dojazdowe koło zapasowe jest unieruchomione za pomocą
nakrętki motylkowej. Odkręcić
nakrętkę motylkową w lewo i
wyjąć koło.
W prawej ścianie przestrzeni
bagażowej znajduje się skrzynka
z narzędziami. Narzędzia
samochodowe 3 226.
3. Jeśli po wymianie koła we wnęce
na koło zapasowe nie zostanie
umieszczone żadne koło, należy
zabezpieczyć skrzynkę z
narzędziami, zakręcając nakrętkę skrzydełkową i zamykając osłonę
podłogową.
4. Po założeniu koła pełnowymiarowego umieścić kołozapasowe we wnęce stroną
zewnętrzną do góry i
przymocować nakrętką
motylkową.
W przypadku uszkodzenia opony w trakcie holowania innego pojazdu,
koło dojazdowe należy założyć z
przodu. zaś pełne koło z tyłu.
Łańcuchy na koła 3 231.
Umieszczanie
pełnowymiarowego koła z
uszkodzoną oponą w przestrzeni
bagażowej
Wnęka na koło zapasowe nie jest
przeznaczona do przechowywania
kół o rozmiarze innym niż dojazdowe
koło zapasowe. Uszkodzone koło
pełnowymiarowe musi być
przewożone w przestrzeni
