2018 MAZDA MODEL 6 Betriebsanleitung (in German)

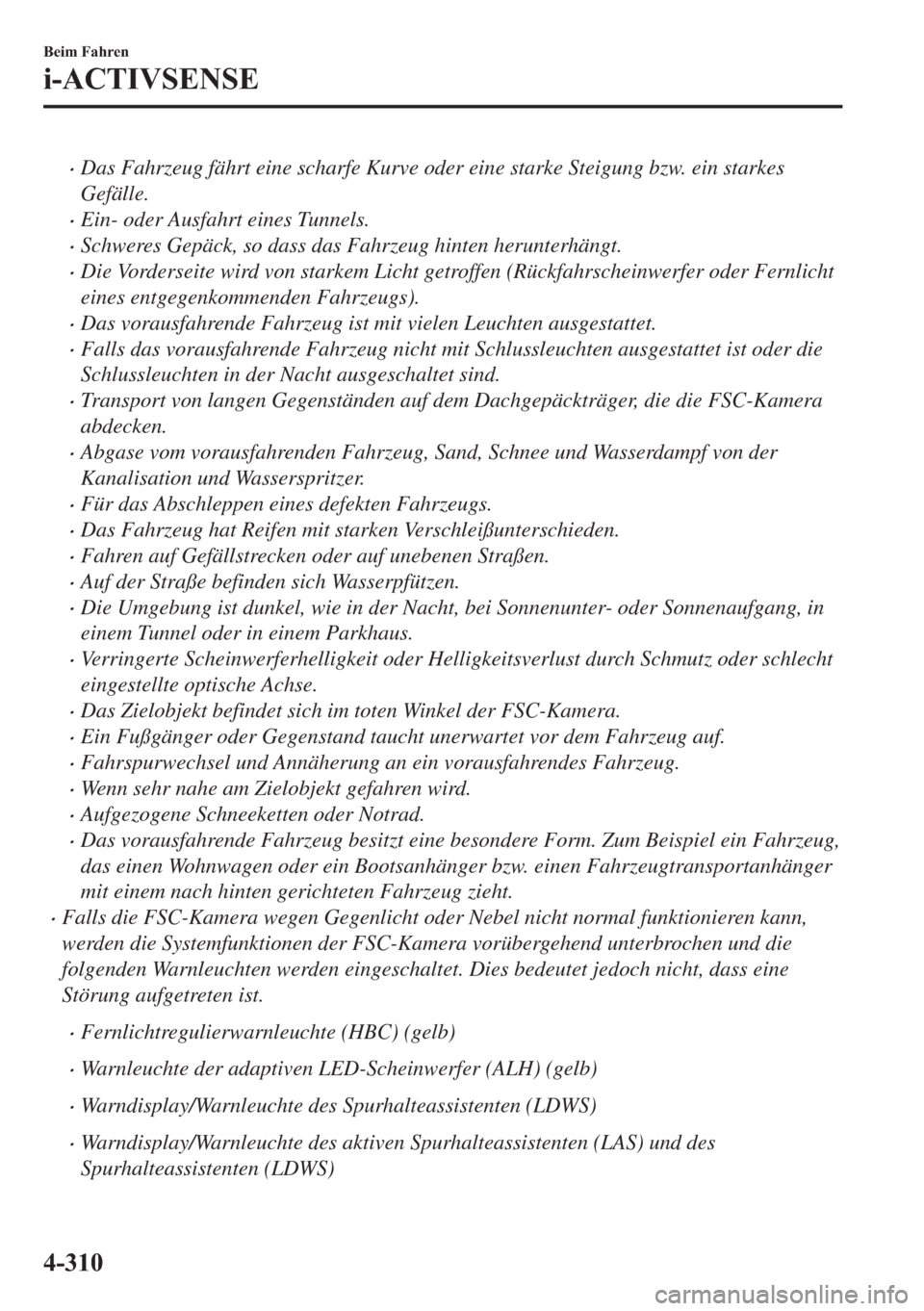

•Das Fahrzeug fährt eine scharfe Kurve oder eine starke Steigung bzw. ein starkes
Gefälle.
•Ein- oder Ausfahrt eines Tunnels.
•Schweres Gepäck, so dass das Fahrzeug hinten herunterhängt.
•Die Vorderseite wird von starkem Licht getroffen (Rückfahrscheinwerfer oder Fernlicht
eines entgegenkommenden Fahrzeugs).
•Das vorausfahrende Fahrzeug ist mit vielen Leuchten ausgestattet.
•Falls das vorausfahrende Fahrzeug nicht mit Schlussleuchten ausgestattet ist oder die
Schlussleuchten in der Nacht ausgeschaltet sind.
•Transport von langen Gegenständen auf dem Dachgepäckträger, die die FSC-Kamera
abdecken.
•Abgase vom vorausfahrenden Fahrzeug, Sand, Schnee und Wasserdampf von der
Kanalisation und Wasserspritzer.
•Für das Abschleppen eines defekten Fahrzeugs.
•Das Fahrzeug hat Reifen mit starken Verschleißunterschieden.
•Fahren auf Gefällstrecken oder auf unebenen Straßen.
•Auf der Straße befinden sich Wasserpfützen.
•Die Umgebung ist dunkel, wie in der Nacht, bei Sonnenunter- oder Sonnenaufgang, in
einem Tunnel oder in einem Parkhaus.
•Verringerte Scheinwerferhelligkeit oder Helligkeitsverlust durch Schmutz oder schlecht
eingestellte optische Achse.
•Das Zielobjekt befindet sich im toten Winkel der FSC-Kamera.
•Ein Fußgänger oder Gegenstand taucht unerwartet vor dem Fahrzeug auf.
•Fahrspurwechsel und Annäherung an ein vorausfahrendes Fahrzeug.
•Wenn sehr nahe am Zielobjekt gefahren wird.
•Aufgezogene Schneeketten oder Notrad.
•Das vorausfahrende Fahrzeug besitzt eine besondere Form. Zum Beispiel ein Fahrzeug,
das einen Wohnwagen oder ein Bootsanhänger bzw. einen Fahrzeugtransportanhänger
mit einem nach hinten gerichteten Fahrzeug zieht.
•Falls die FSC-Kamera wegen Gegenlicht oder Nebel nicht normal funktionieren kann,
werden die Systemfunktionen der FSC-Kamera vorübergehend unterbrochen und die
folgenden Warnleuchten werden eingeschaltet. Dies bedeutet jedoch nicht, dass eine
Störung aufgetreten ist.
•Fernlichtregulierwarnleuchte (HBC) (gelb)
•Warnleuchte der adaptiven LED-Scheinwerfer (ALH) (gelb)
•Warndisplay/Warnleuchte des Spurhalteassistenten (LDWS)
•Warndisplay/Warnleuchte des aktiven Spurhalteassistenten (LAS) und des
Spurhalteassistenten (LDWS)
%HLP)DKUHQ
L$&7,96(16(


•Warnleuchte der MRCC-Geschwindigkeitsregelanlage mit radargestützter
Distanzregelung und Stop-&-Go-Funktion
•Warnleuchte (gelb) Notbremsassistent (SBS)/City-Notbremsassistent (SCBS)
•Falls die FSC-Kamera wegen hoher Temperatur nicht normal funktionieren kann, werden
die Systemfunktionen der FSC-Kamera vorübergehend unterbrochen und die folgenden
Warnleuchten werden eingeschaltet. Dies bedeutet jedoch nicht, dass eine Störung
aufgetreten ist. Kühlen Sie die Umgebung der FSC-Kamera wie z.B. durch Einschalten
der Klimaanlage.
•Fernlichtregulierwarnleuchte (HBC) (gelb)
•Warnleuchte der adaptiven LED-Scheinwerfer (ALH) (gelb)
•Warndisplay/Warnleuchte des Spurhalteassistenten (LDWS)
•Warndisplay/Warnleuchte des aktiven Spurhalteassistenten (LAS) und des
Spurhalteassistenten (LDWS)
•Warnleuchte der MRCC-Geschwindigkeitsregelanlage mit radargestützter
Distanzregelung und Stop-&-Go-Funktion
•Warnleuchte (gelb) Notbremsassistent (SBS)/City-Notbremsassistent (SCBS)
•Falls die FSC-Kamera feststellt, dass die Windschutzscheibe verschmutzt oder beschlagen
ist, werden die Systemfunktionen der FSC-Kamera vorübergehend unterbrochen und die
folgenden Warnleuchten werden eingeschaltet. Dies bedeutet jedoch nicht, dass ein
Problem vorhanden ist. Entfernen Sie die Verschmutzung auf der Windschutzscheibe bzw.
drücken Sie den Defrosterschalter zum Entfernen des Beschlags.
•Fernlichtregulierwarnleuchte (HBC) (gelb)
•Warnleuchte der adaptiven LED-Scheinwerfer (ALH) (gelb)
•Warndisplay/Warnleuchte des Spurhalteassistenten (LDWS)
•Warndisplay/Warnleuchte des aktiven Spurhalteassistenten (LAS) und des
Spurhalteassistenten (LDWS)
•Warnleuchte der MRCC-Geschwindigkeitsregelanlage mit radargestützter
Distanzregelung und Stop-&-Go-Funktion
•Warnleuchte (gelb) Notbremsassistent (SBS)/City-Notbremsassistent (SCBS)
•Falls die Windschutzscheibe durch weggeschleuderte Steinchen gerissen oder beschädigt
wurde, muss die Windschutzscheibe ausgetauscht werden. Wenden Sie sich für das
Austauschen an einen autorisierten Mazda-Vertragshändler/Servicepartner.
%HLP)DKUHQ
L$&7,96(16(

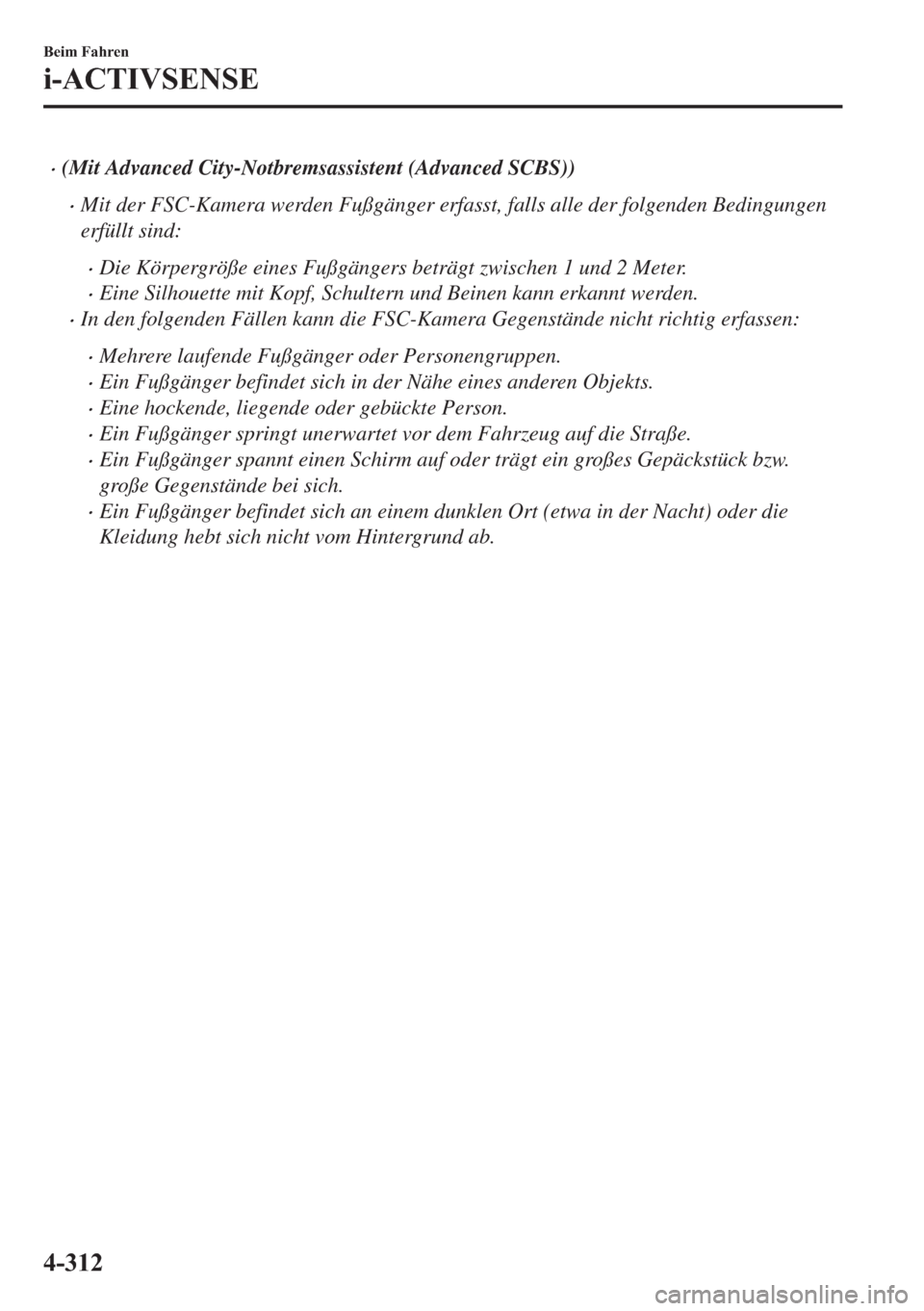

•(Mit Advanced City-Notbremsassistent (Advanced SCBS))
•Mit der FSC-Kamera werden Fußgänger erfasst, falls alle der folgenden Bedingungen
erfüllt sind:
•Die Körpergröße eines Fußgängers beträgt zwischen 1 und 2 Meter.
•Eine Silhouette mit Kopf, Schultern und Beinen kann erkannt werden.
•In den folgenden Fällen kann die FSC-Kamera Gegenstände nicht richtig erfassen:
•Mehrere laufende Fußgänger oder Personengruppen.
•Ein Fußgänger befindet sich in der Nähe eines anderen Objekts.
•Eine hockende, liegende oder gebückte Person.
•Ein Fußgänger springt unerwartet vor dem Fahrzeug auf die Straße.
•Ein Fußgänger spannt einen Schirm auf oder trägt ein großes Gepäckstück bzw.
große Gegenstände bei sich.
•Ein Fußgänger befindet sich an einem dunklen Ort (etwa in der Nacht) oder die
Kleidung hebt sich nicht vom Hintergrund ab.
%HLP)DKUHQ
L$&7,96(16(

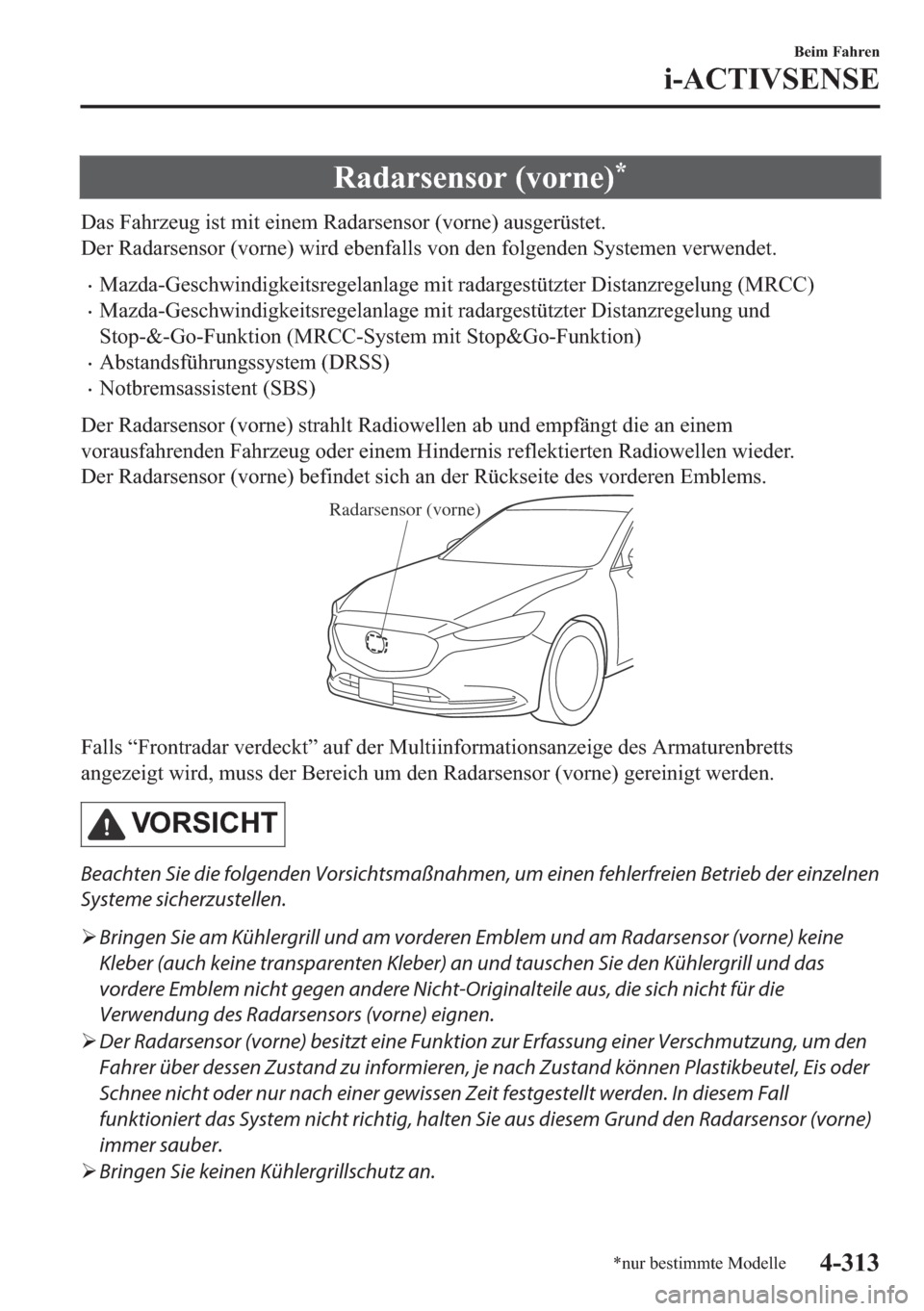

5DGDUVHQVRUYRUQH
'DV)DKU]HXJLVWPLWHLQHP5DGDUVHQVRUYRUQHDXVJHU

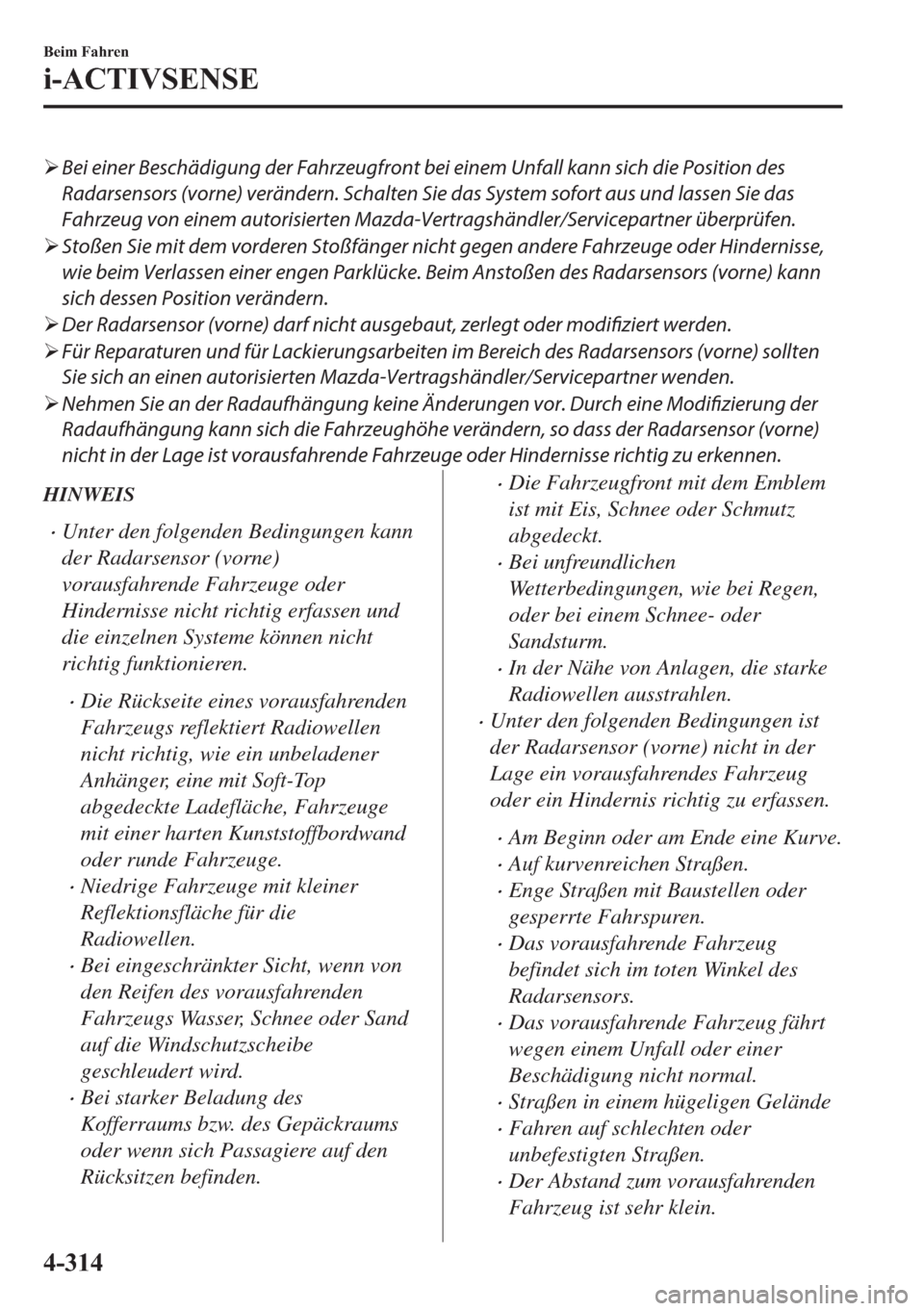

¾Bei einer Beschädigung der Fahrzeugfront bei einem Unfall kann sich die Position des
Radarsensors (vorne) verändern. Schalten Sie das System sofort aus und lassen Sie das
Fahrzeug von einem autorisierten Mazda-Vertragshändler/Servicepartner überprüfen.
¾Stoßen Sie mit dem vorderen Stoßfänger nicht gegen andere Fahrzeuge oder Hindernisse,
wie beim Verlassen einer engen Parklücke. Beim Anstoßen des Radarsensors (vorne) kann
sich dessen Position verändern.
¾Der Radarsensor (vorne) darf nicht ausgebaut, zerlegt oder
modifiziert werden.
¾Für Reparaturen und für Lackierungsarbeiten im Bereich des Radarsensors (vorne) sollten
Sie sich an einen autorisierten Mazda-Vertragshändler/Servicepartner wenden.
¾Nehmen Sie an der Radaufhängung keine Änderungen vor. Durch eine Modifizierung der
Radaufhängung kann sich die Fahrzeughöhe verändern, so dass der Radarsensor (vorne)
nicht in der Lage ist vorausfahrende Fahrzeuge oder Hindernisse richtig zu erkennen.
HINWEIS
•Unter den folgenden Bedingungen kann
der Radarsensor (vorne)
vorausfahrende Fahrzeuge oder
Hindernisse nicht richtig erfassen und
die einzelnen Systeme können nicht
richtig funktionieren.
•Die Rückseite eines vorausfahrenden
Fahrzeugs reflektiert Radiowellen
nicht richtig, wie ein unbeladener
Anhänger, eine mit Soft-Top
abgedeckte Ladefläche, Fahrzeuge
mit einer harten Kunststoffbordwand
oder runde Fahrzeuge.
•Niedrige Fahrzeuge mit kleiner
Reflektionsfläche für die
Radiowellen.
•Bei eingeschränkter Sicht, wenn von
den Reifen des vorausfahrenden
Fahrzeugs Wasser, Schnee oder Sand
auf die Windschutzscheibe
geschleudert wird.
•Bei starker Beladung des
Kofferraums bzw. des Gepäckraums
oder wenn sich Passagiere auf den
Rücksitzen befinden.
•Die Fahrzeugfront mit dem Emblem
ist mit Eis, Schnee oder Schmutz
abgedeckt.
•Bei unfreundlichen
Wetterbedingungen, wie bei Regen,
oder bei einem Schnee- oder
Sandsturm.
•In der Nähe von Anlagen, die starke
Radiowellen ausstrahlen.
•Unter den folgenden Bedingungen ist
der Radarsensor (vorne) nicht in der
Lage ein vorausfahrendes Fahrzeug
oder ein Hindernis richtig zu erfassen.
•Am Beginn oder am Ende eine Kurve.
•Auf kurvenreichen Straßen.
•Enge Straßen mit Baustellen oder
gesperrte Fahrspuren.
•Das vorausfahrende Fahrzeug
befindet sich im toten Winkel des
Radarsensors.
•Das vorausfahrende Fahrzeug fährt
wegen einem Unfall oder einer
Beschädigung nicht normal.
•Straßen in einem hügeligen Gelände
•Fahren auf schlechten oder
unbefestigten Straßen.
•Der Abstand zum vorausfahrenden
Fahrzeug ist sehr klein.
%HLP)DKUHQ
L$&7,96(16(

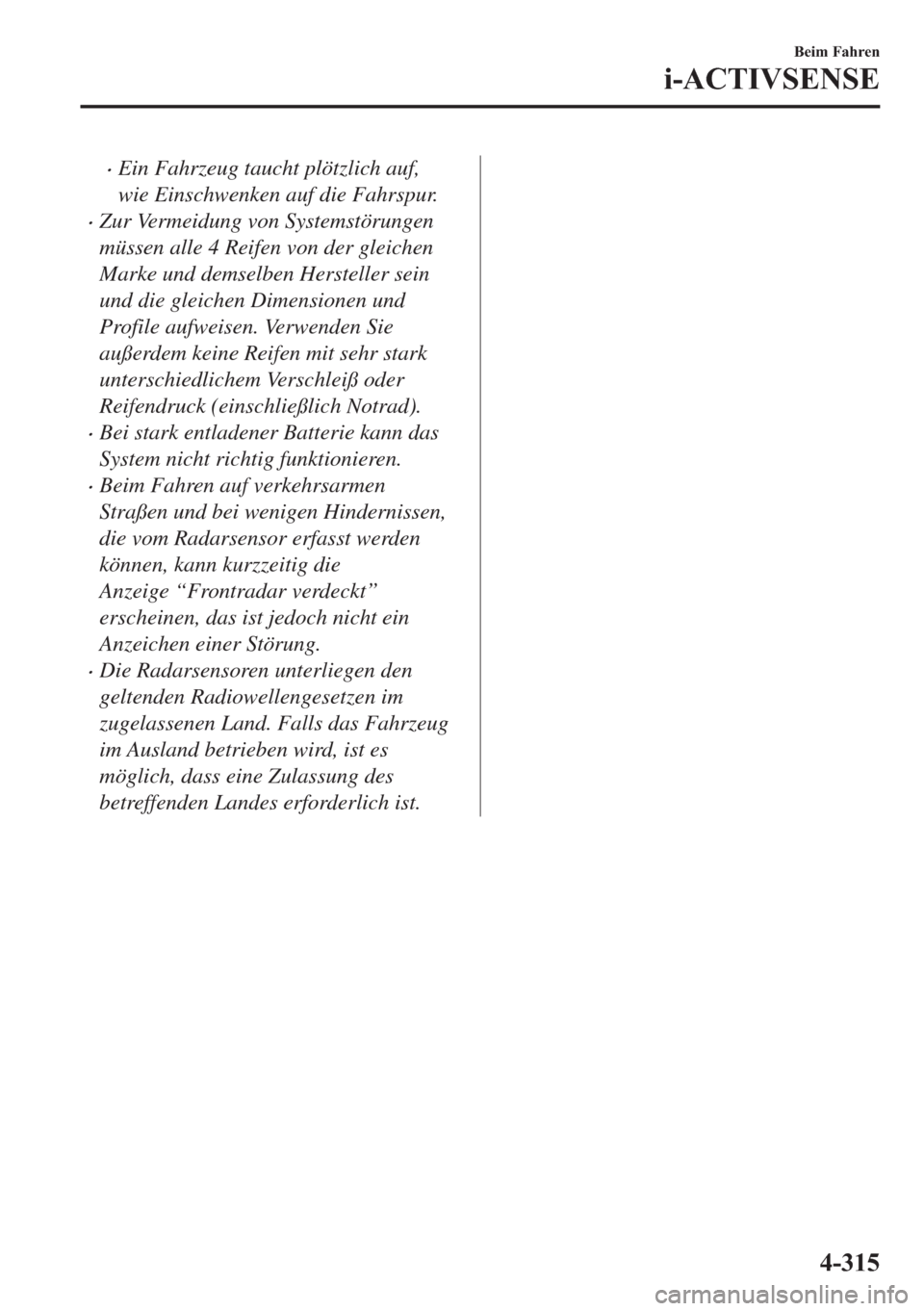

•Ein Fahrzeug taucht plötzlich auf,
wie Einschwenken auf die Fahrspur.
•Zur Vermeidung von Systemstörungen
müssen alle 4 Reifen von der gleichen
Marke und demselben Hersteller sein
und die gleichen Dimensionen und
Profile aufweisen. Verwenden Sie
außerdem keine Reifen mit sehr stark
unterschiedlichem Verschleiß oder
Reifendruck (einschließlich Notrad).
•Bei stark entladener Batterie kann das
System nicht richtig funktionieren.
•Beim Fahren auf verkehrsarmen
Straßen und bei wenigen Hindernissen,
die vom Radarsensor erfasst werden
können, kann kurzzeitig die
Anzeige “Frontradar verdeckt”
erscheinen, das ist jedoch nicht ein
Anzeichen einer Störung.
•Die Radarsensoren unterliegen den
geltenden Radiowellengesetzen im
zugelassenen Land. Falls das Fahrzeug
im Ausland betrieben wird, ist es
möglich, dass eine Zulassung des
betreffenden Landes erforderlich ist.
%HLP)DKUHQ
L$&7,96(16(

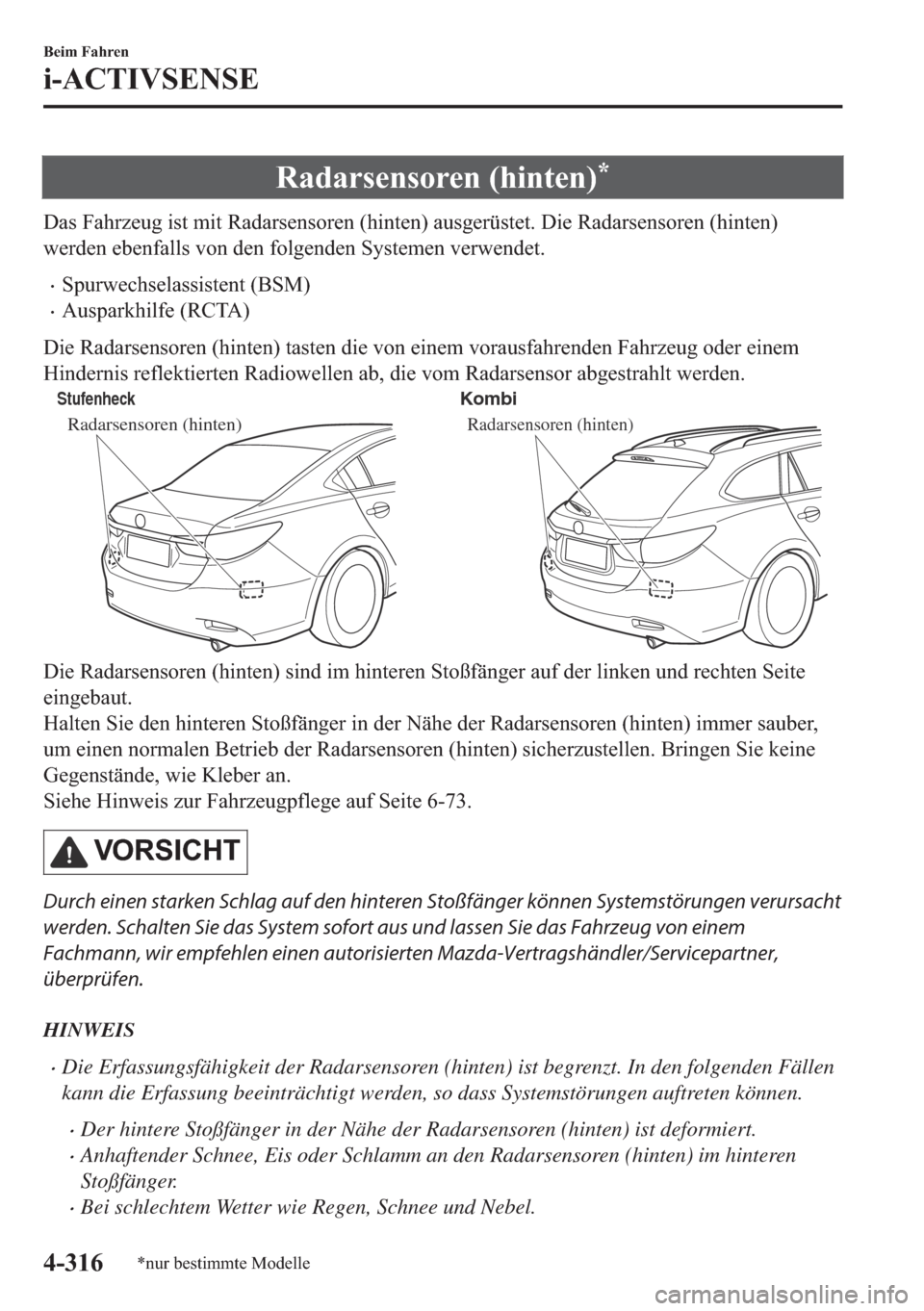

5DGDUVHQVRUHQKLQWHQ
'DV)DKU]HXJLVWPLW5DGDUVHQVRUHQKLQWHQDXVJHUVWHW'LH5DGDUVHQVRUHQKLQWHQ
ZHUGHQHEHQIDOOVYRQGHQIROJHQGHQ6\VWHPHQYHUZHQGHW
•6SXUZHFKVHODVVLVWHQW%60
•$XVSDUNKLOIH5&7$
'LH5DGDUVHQVRUHQKLQWHQWDVWHQGLHYRQHLQHPYRUDXVIDKUHQGHQ)DKU]HXJRGHUHLQHP
+LQGHUQLVUHIOHNWLHUWHQ5DGLRZHOOHQDEGLHYRP5DGDUVHQVRUDEJHVWUDKOWZHUGHQ
Radarsensoren (hinten)
StufenheckKombi
Radarsensoren (hinten)
'LH5DGDUVHQVRUHQKLQWHQVLQGLPKLQWHUHQ6WR‰IlQJHUDXIGHUOLQNHQXQGUHFKWHQ6HLWH
HLQJHEDXW
+DOWHQ6LHGHQKLQWHUHQ6WR

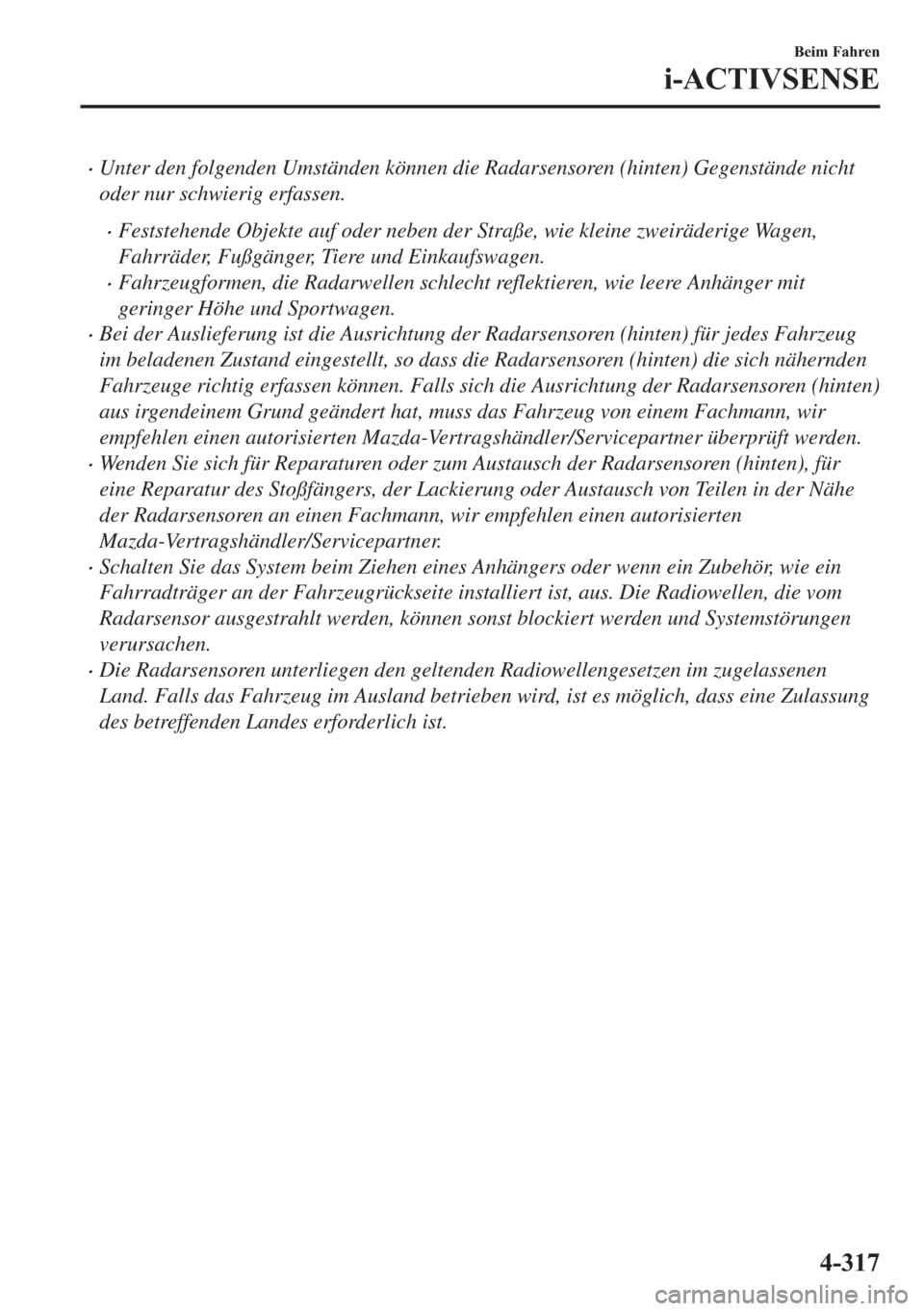

•Unter den folgenden Umständen können die Radarsensoren (hinten) Gegenstände nicht
oder nur schwierig erfassen.
•Feststehende Objekte auf oder neben der Straße, wie kleine zweiräderige Wagen,
Fahrräder, Fußgänger, Tiere und Einkaufswagen.
•Fahrzeugformen, die Radarwellen schlecht reflektieren, wie leere Anhänger mit
geringer Höhe und Sportwagen.
•Bei der Auslieferung ist die Ausrichtung der Radarsensoren (hinten) für jedes Fahrzeug
im beladenen Zustand eingestellt, so dass die Radarsensoren (hinten) die sich nähernden
Fahrzeuge richtig erfassen können. Falls sich die Ausrichtung der Radarsensoren (hinten)
aus irgendeinem Grund geändert hat, muss das Fahrzeug von einem Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner überprüft werden.
•Wenden Sie sich für Reparaturen oder zum Austausch der Radarsensoren (hinten), für
eine Reparatur des Stoßfängers, der Lackierung oder Austausch von Teilen in der Nähe
der Radarsensoren an einen Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner.
•Schalten Sie das System beim Ziehen eines Anhängers oder wenn ein Zubehör, wie ein
Fahrradträger an der Fahrzeugrückseite installiert ist, aus. Die Radiowellen, die vom
Radarsensor ausgestrahlt werden, können sonst blockiert werden und Systemstörungen
verursachen.
•Die Radarsensoren unterliegen den geltenden Radiowellengesetzen im zugelassenen
Land. Falls das Fahrzeug im Ausland betrieben wird, ist es möglich, dass eine Zulassung
des betreffenden Landes erforderlich ist.
