2018 MAZDA MODEL 6 Betriebsanleitung (in German)

:$5181*

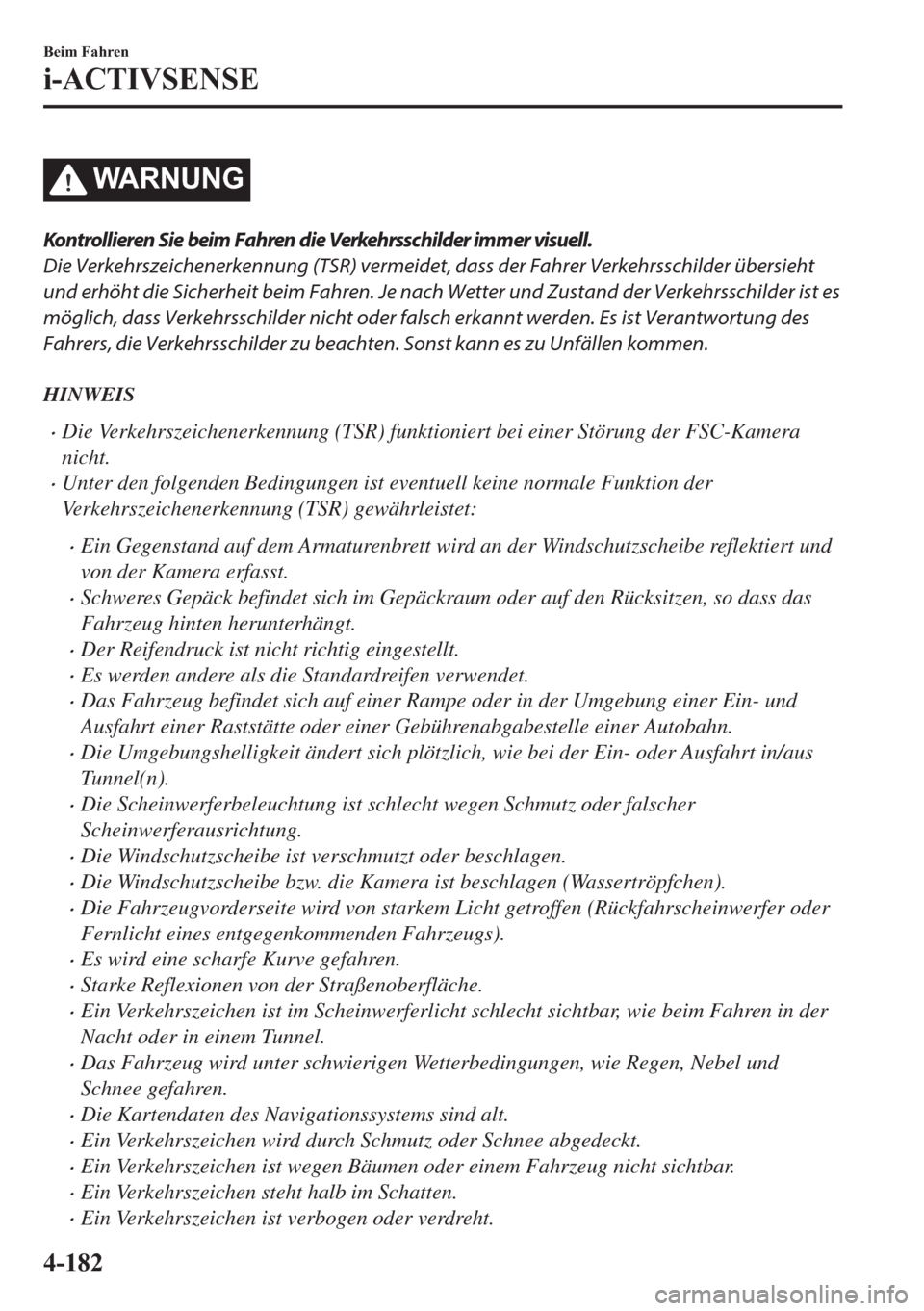

Kontrollieren Sie beim Fahren die Verkehrsschilder immer visuell.
Die Verkehrszeichenerkennung (TSR) vermeidet, dass der Fahrer Verkehrsschilder übersieht
und erhöht die Sicherheit beim Fahren. Je nach Wetter und Zustand der Verkehrsschilder ist es
möglich, dass Verkehrsschilder nicht oder falsch erkannt werden. Es ist Verantwortung des
Fahrers, die Verkehrsschilder zu beachten. Sonst kann es zu Unfällen kommen.
HINWEIS
•Die Verkehrszeichenerkennung (TSR) funktioniert bei einer Störung der FSC-Kamera
nicht.
•Unter den folgenden Bedingungen ist eventuell keine normale Funktion der
Verkehrszeichenerkennung (TSR) gewährleistet:
•Ein Gegenstand auf dem Armaturenbrett wird an der Windschutzscheibe reflektiert und
von der Kamera erfasst.
•Schweres Gepäck befindet sich im Gepäckraum oder auf den Rücksitzen, so dass das
Fahrzeug hinten herunterhängt.
•Der Reifendruck ist nicht richtig eingestellt.
•Es werden andere als die Standardreifen verwendet.
•Das Fahrzeug befindet sich auf einer Rampe oder in der Umgebung einer Ein- und
Ausfahrt einer Raststätte oder einer Gebührenabgabestelle einer Autobahn.
•Die Umgebungshelligkeit ändert sich plötzlich, wie bei der Ein- oder Ausfahrt in/aus
Tunnel(n).
•Die Scheinwerferbeleuchtung ist schlecht wegen Schmutz oder falscher
Scheinwerferausrichtung.
•Die Windschutzscheibe ist verschmutzt oder beschlagen.
•Die Windschutzscheibe bzw. die Kamera ist beschlagen (Wassertröpfchen).
•Die Fahrzeugvorderseite wird von starkem Licht getroffen (Rückfahrscheinwerfer oder
Fernlicht eines entgegenkommenden Fahrzeugs).
•Es wird eine scharfe Kurve gefahren.
•Starke Reflexionen von der Straßenoberfläche.
•Ein Verkehrszeichen ist im Scheinwerferlicht schlecht sichtbar, wie beim Fahren in der
Nacht oder in einem Tunnel.
•Das Fahrzeug wird unter schwierigen Wetterbedingungen, wie Regen, Nebel und
Schnee gefahren.
•Die Kartendaten des Navigationssystems sind alt.
•Ein Verkehrszeichen wird durch Schmutz oder Schnee abgedeckt.
•Ein Verkehrszeichen ist wegen Bäumen oder einem Fahrzeug nicht sichtbar.
•Ein Verkehrszeichen steht halb im Schatten.
•Ein Verkehrszeichen ist verbogen oder verdreht.
%HLP)DKUHQ
L$&7,96(16(

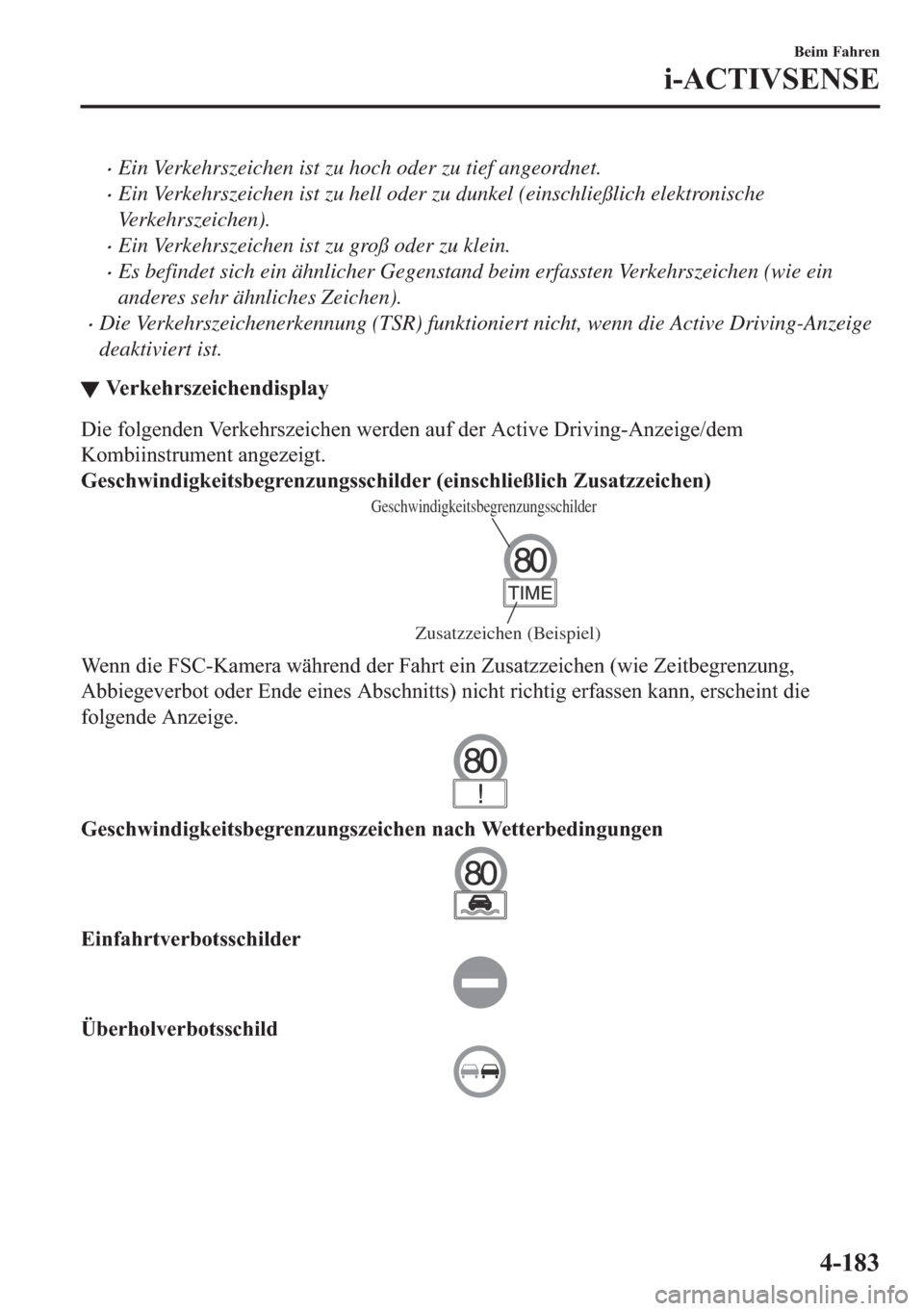

•Ein Verkehrszeichen ist zu hoch oder zu tief angeordnet.
•Ein Verkehrszeichen ist zu hell oder zu dunkel (einschließlich elektronische
Verkehrszeichen).
•Ein Verkehrszeichen ist zu groß oder zu klein.
•Es befindet sich ein ähnlicher Gegenstand beim erfassten Verkehrszeichen (wie ein
anderes sehr ähnliches Zeichen).
•Die Verkehrszeichenerkennung (TSR) funktioniert nicht, wenn die Active Driving-Anzeige
deaktiviert ist.
▼9HUNHKUV]HLFKHQGLVSOD\
'LHIROJHQGHQ9HUNHKUV]HLFKHQZHUGHQDXIGHU$FWLYH'ULYLQJ$Q]HLJHGHP
.RPELLQVWUXPHQWDQJH]HLJW
*HVFKZLQGLJNHLWVEHJUHQ]XQJVVFKLOGHUHLQVFKOLH‰OLFK=XVDW]]HLFKHQ
Geschwindigkeitsbegrenzungsschilder
Zusatzzeichen (Beispiel)
:HQQGLH)6&.DPHUDZlKUHQGGHU)DKUWHLQ=XVDW]]HLFKHQZLH=HLWEHJUHQ]XQJ
$EELHJHYHUERWRGHU(QGHHLQHV$EVFKQLWWVQLFKWULFKWLJHUIDVVHQNDQQHUVFKHLQWGLH
IROJHQGH$Q]HLJH
*HVFKZLQGLJNHLWVEHJUHQ]XQJV]HLFKHQQDFK:HWWHUEHGLQJXQJHQ
(LQIDKUWYHUERWVVFKLOGHU
hEHUKROYHUERWVVFKLOG
%HLP)DKUHQ
L$&7,96(16(

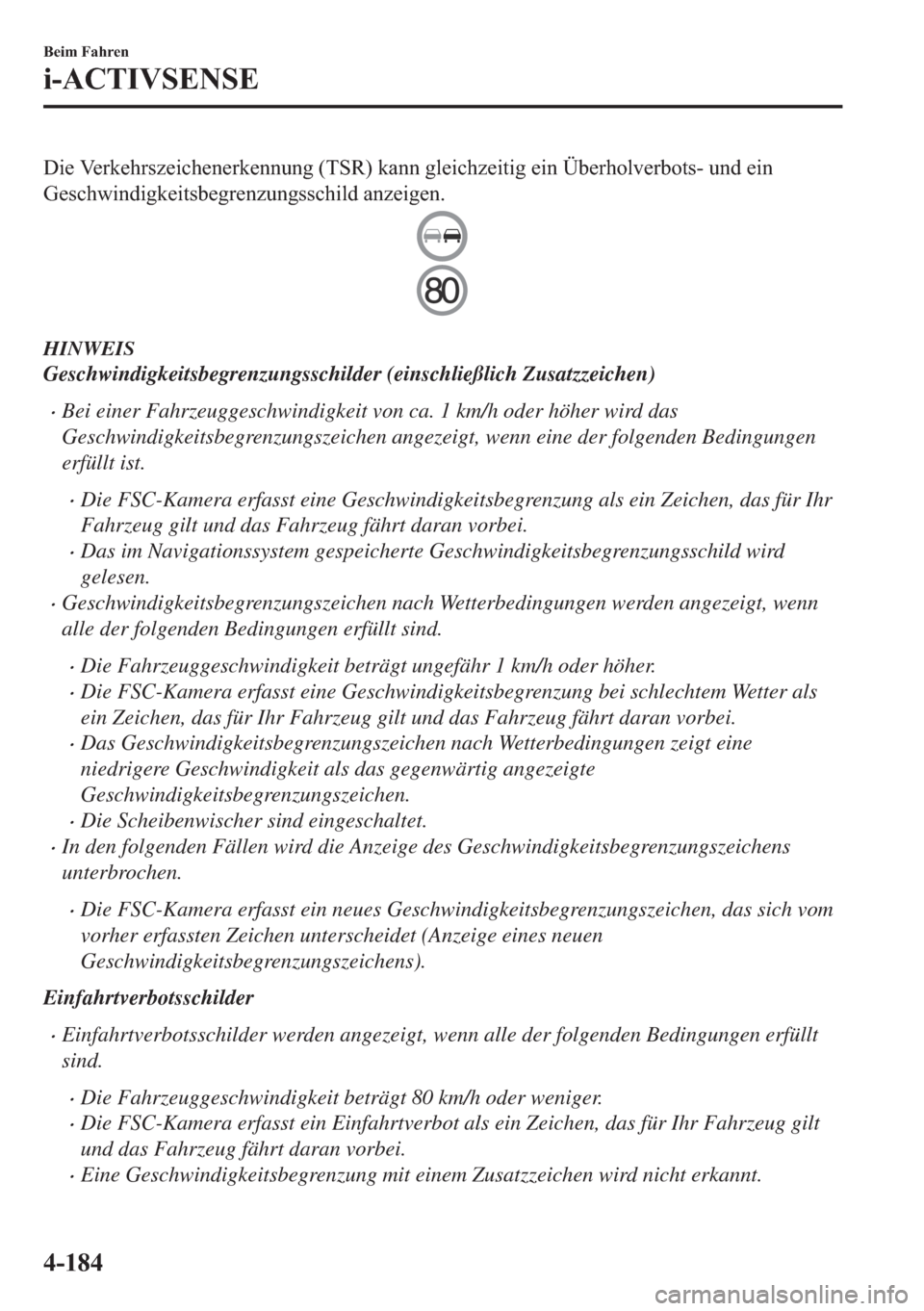

'LH9HUNHKUV]HLFKHQHUNHQQXQJ765NDQQJOHLFK]HLWLJHLQhEHUKROYHUERWVXQGHLQ
*HVFKZLQGLJNHLWVEHJUHQ]XQJVVFKLOGDQ]HLJHQ
HINWEIS
Geschwindigkeitsbegrenzungsschilder (einschließlich Zusatzzeichen)
•Bei einer Fahrzeuggeschwindigkeit von ca. 1 km/h oder höher wird das
Geschwindigkeitsbegrenzungszeichen angezeigt, wenn eine der folgenden Bedingungen
erfüllt ist.
•Die FSC-Kamera erfasst eine Geschwindigkeitsbegrenzung als ein Zeichen, das für Ihr
Fahrzeug gilt und das Fahrzeug fährt daran vorbei.
•Das im Navigationssystem gespeicherte Geschwindigkeitsbegrenzungsschild wird
gelesen.
•Geschwindigkeitsbegrenzungszeichen nach Wetterbedingungen werden angezeigt, wenn
alle der folgenden Bedingungen erfüllt sind.
•Die Fahrzeuggeschwindigkeit beträgt ungefähr 1 km/h oder höher.
•Die FSC-Kamera erfasst eine Geschwindigkeitsbegrenzung bei schlechtem Wetter als
ein Zeichen, das für Ihr Fahrzeug gilt und das Fahrzeug fährt daran vorbei.
•Das Geschwindigkeitsbegrenzungszeichen nach Wetterbedingungen zeigt eine
niedrigere Geschwindigkeit als das gegenwärtig angezeigte
Geschwindigkeitsbegrenzungszeichen.
•Die Scheibenwischer sind eingeschaltet.
•In den folgenden Fällen wird die Anzeige des Geschwindigkeitsbegrenzungszeichens
unterbrochen.
•Die FSC-Kamera erfasst ein neues Geschwindigkeitsbegrenzungszeichen, das sich vom
vorher erfassten Zeichen unterscheidet (Anzeige eines neuen
Geschwindigkeitsbegrenzungszeichens).
Einfahrtverbotsschilder
•Einfahrtverbotsschilder werden angezeigt, wenn alle der folgenden Bedingungen erfüllt
sind.
•Die Fahrzeuggeschwindigkeit beträgt 80 km/h oder weniger.
•Die FSC-Kamera erfasst ein Einfahrtverbot als ein Zeichen, das für Ihr Fahrzeug gilt
und das Fahrzeug fährt daran vorbei.
•Eine Geschwindigkeitsbegrenzung mit einem Zusatzzeichen wird nicht erkannt.
%HLP)DKUHQ
L$&7,96(16(

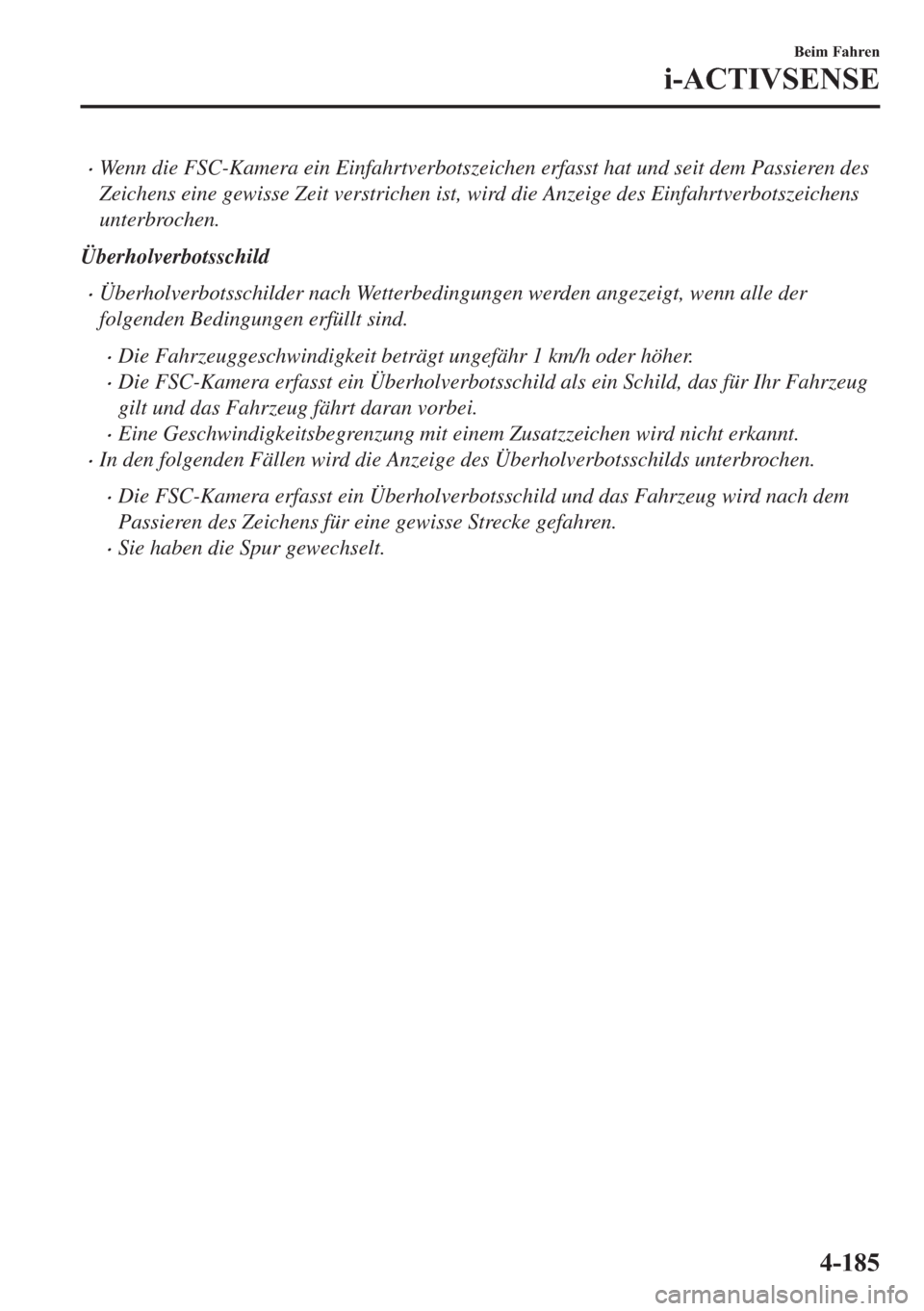

•Wenn die FSC-Kamera ein Einfahrtverbotszeichen erfasst hat und seit dem Passieren des
Zeichens eine gewisse Zeit verstrichen ist, wird die Anzeige des Einfahrtverbotszeichens
unterbrochen.
Überholverbotsschild
•Überholverbotsschilder nach Wetterbedingungen werden angezeigt, wenn alle der
folgenden Bedingungen erfüllt sind.
•Die Fahrzeuggeschwindigkeit beträgt ungefähr 1 km/h oder höher.
•Die FSC-Kamera erfasst ein Überholverbotsschild als ein Schild, das für Ihr Fahrzeug
gilt und das Fahrzeug fährt daran vorbei.
•Eine Geschwindigkeitsbegrenzung mit einem Zusatzzeichen wird nicht erkannt.
•In den folgenden Fällen wird die Anzeige des Überholverbotsschilds unterbrochen.
•Die FSC-Kamera erfasst ein Überholverbotsschild und das Fahrzeug wird nach dem
Passieren des Zeichens für eine gewisse Strecke gefahren.
•Sie haben die Spur gewechselt.
%HLP)DKUHQ
L$&7,96(16(


▼:DUQXQJYRU*HVFKZLQGLJNHLWV

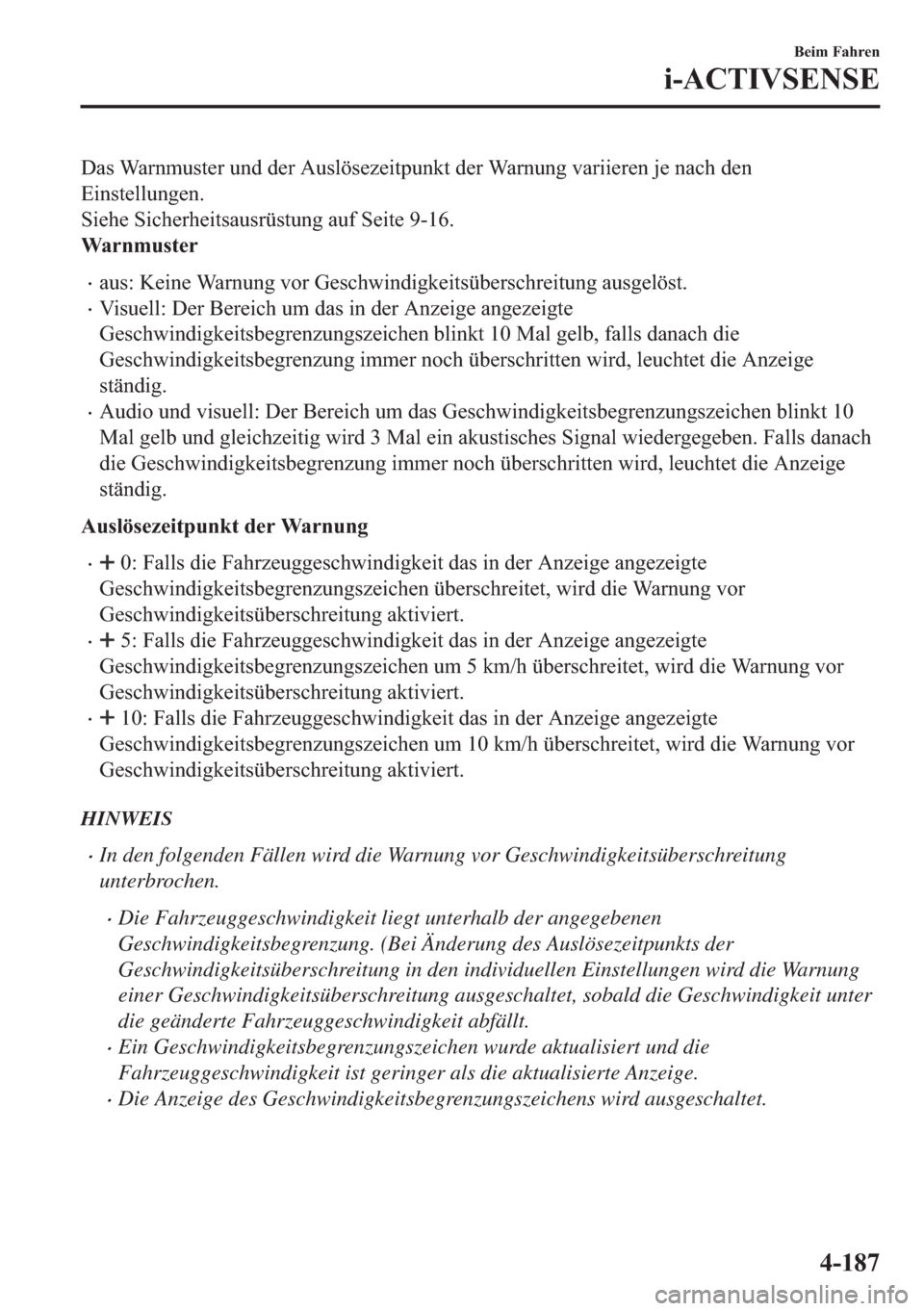

'DV:DUQPXVWHUXQGGHU$XVO|VH]HLWSXQNWGHU:DUQXQJYDULLHUHQMHQDFKGHQ
(LQVWHOOXQJHQ
6LHKH6LFKHUKHLWVDXVU

•Das Warndisplay wird angezeigt und gleichzeitig wird das akustische Warnsignal für die
Geschwindigkeitsüberschreitung ausgelöst, falls die angezeigte
Geschwindigkeitsbegrenzung überschritten wird.
Siehe “Das akustische Warnsignal ist aktiviert” auf Seite 7-72.
•Falls die FSC-Kamera die tatsächliche Geschwindigkeitsbegrenzung falsch als niedrigere
Geschwindigkeit erkennt, wird der Geschwindigkeitsüberschreitungsalarm ausgelöst,
selbst wenn das Fahrzeug die Geschwindigkeitsbegrenzung nicht überschreitet.
%HLP)DKUHQ
L$&7,96(16(

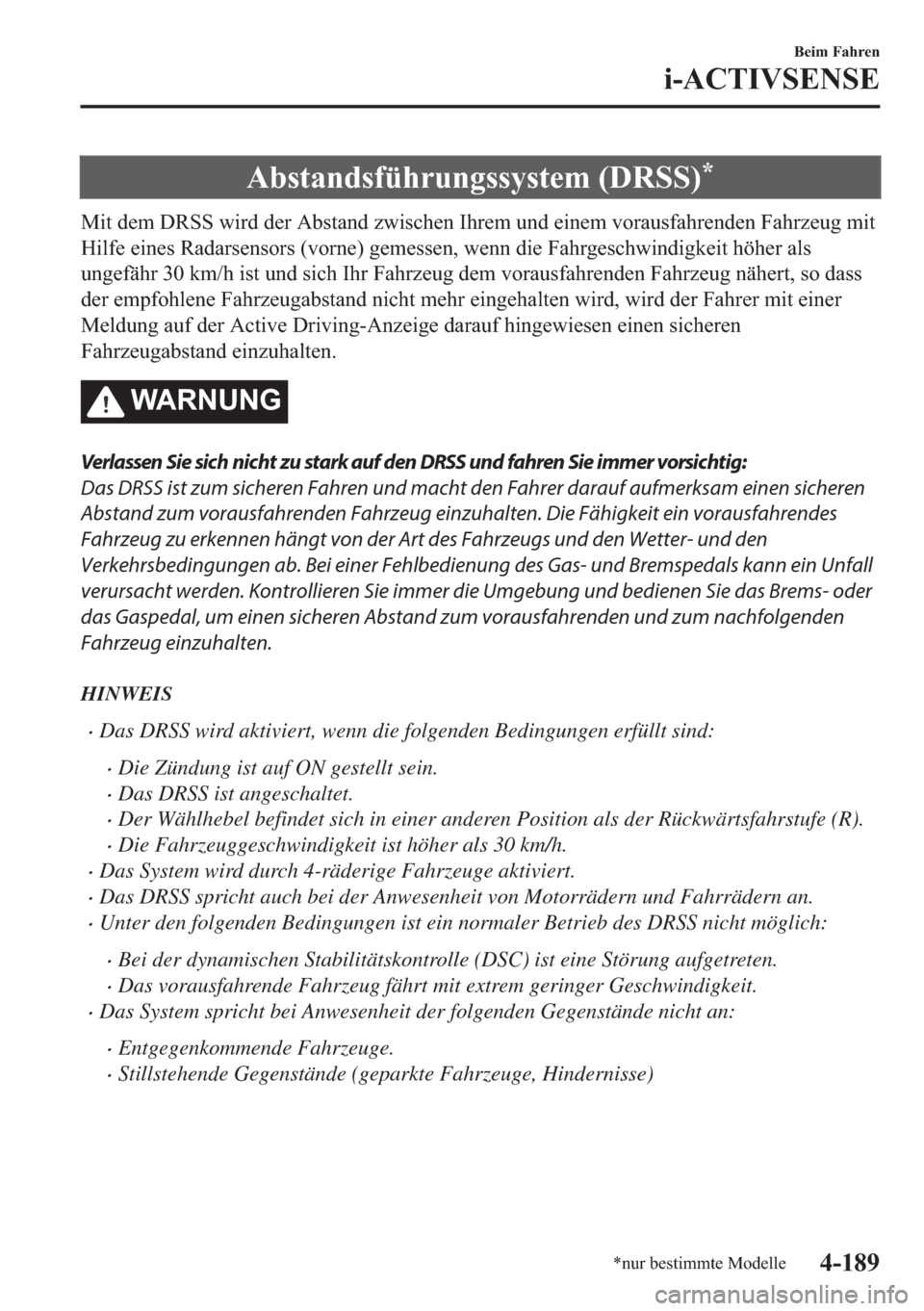

$EVWDQGVI
