2018 Lexus LC500 lexus LC500 2018 Навигация (in Russian)

185
5
LC500_LC500h_Navi_OM99N05R_(RR)
5-2. Работа с мобильным помощником
Система голосового управления
Громкость работы функции
мобильного помощника можно
отрегулировать при помощи
регулятора “PWR·VOL” или
переключателей регулировки
громкости на рулевом колесе.
Громкость работы функции
мобильного помощника и
телефона синхронизированы.
●Если пользователь использует функцию
воспроизведения песен Siri и iPhone не
подключен в качестве текущего
источника звука, воспроизведение
песни начнется только на iPhone.
●Пока активен телефонный вызов,
функция мобильного помощника
недоступна.
●При использовании функции навигации
на мобильном телефоне для того, чтобы
было слышно инструкции по движению
на перекрестках, проверьте, что
активным источником звука является
аудиоустройство с поддержкой
Bluetooth
® или iPod.
●Перед использованием функции
мобильного помощника дождитесь
появления гудков.
●Функция мобильного помощника может
не распознать команды в следующих
ситуациях:
•Они произносятся слишком быстро.
•Они произносятся с малой или большой
громкостью.
•При открытых окнах или люке.
•Пассажиры разговаривают во время
использования функции мобильного
помощника.
•Задана высокая скорость вентилятора
системы кондиционирования воздуха.
•Воздушные дефлекторы направлены в
сторону микрофона.

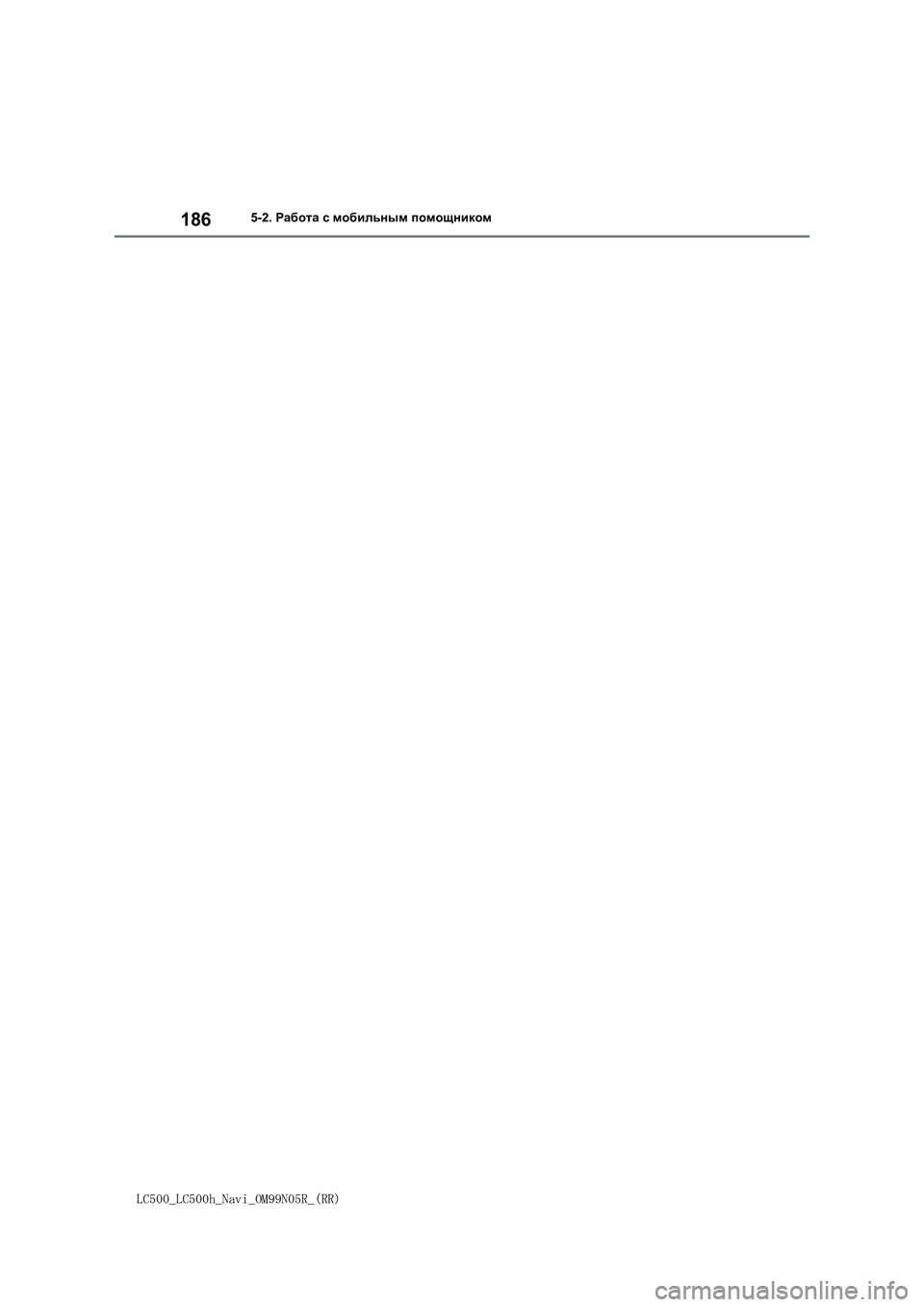

186
LC500_LC500h_Navi_OM99N05R_(RR)
5-2. Работа с мобильным помощником

6

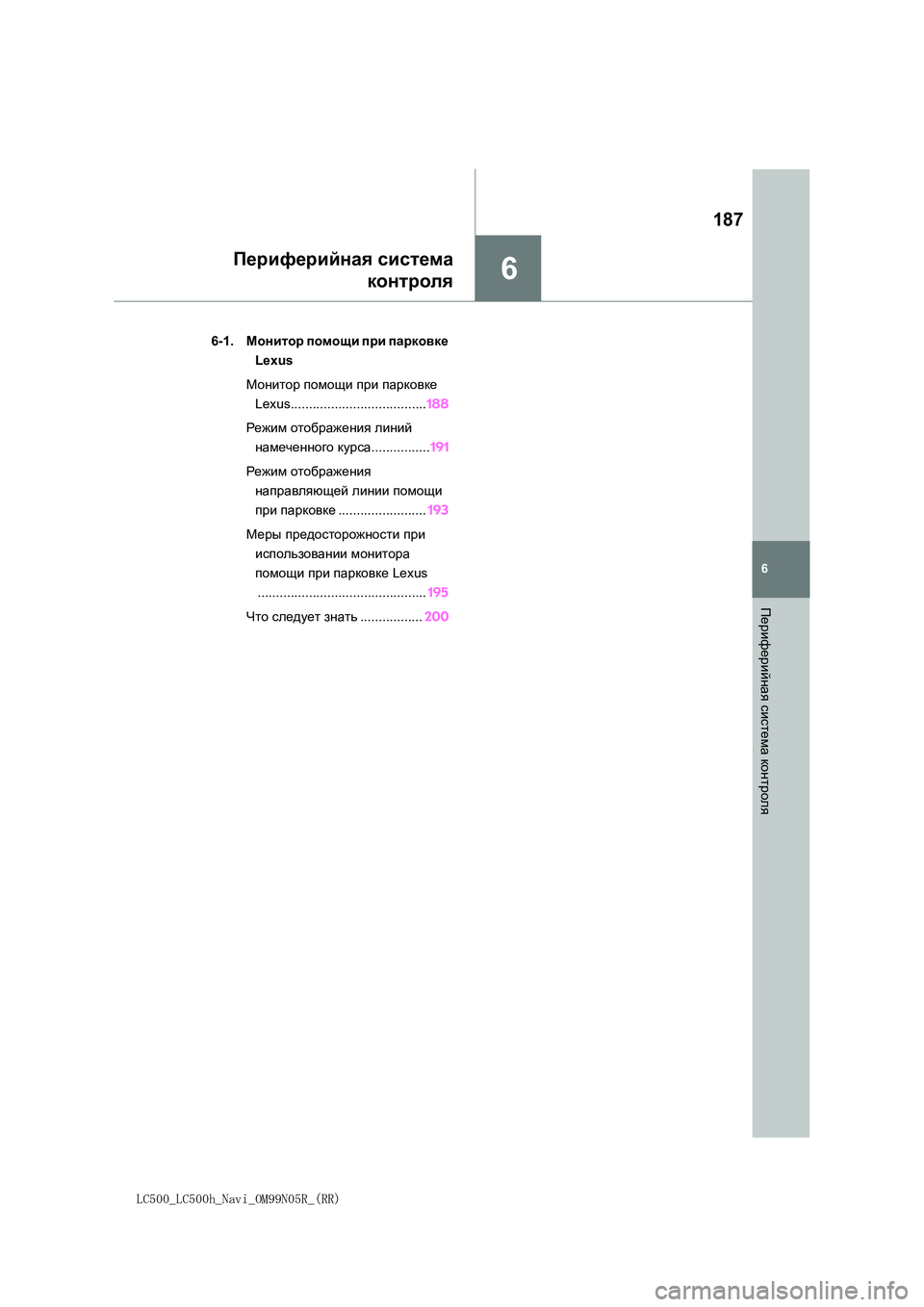

187
LC500_LC500h_Navi_OM99N05R_(RR)
6
Периферийная
система
контроля
Периферийная система
контроля
6-1. Монитор помощи при парковке
Lexus
Монитор помощи при парковке
Lexus..................................... 188
Режим отображения линий
намеченного курса................191
Режим отображения
направляющей линии помощи
при парковке........................193
Меры предосторожности при
использовании монитора
помощи при парковке Lexus
.............................................. 195
Что следует знать.................200

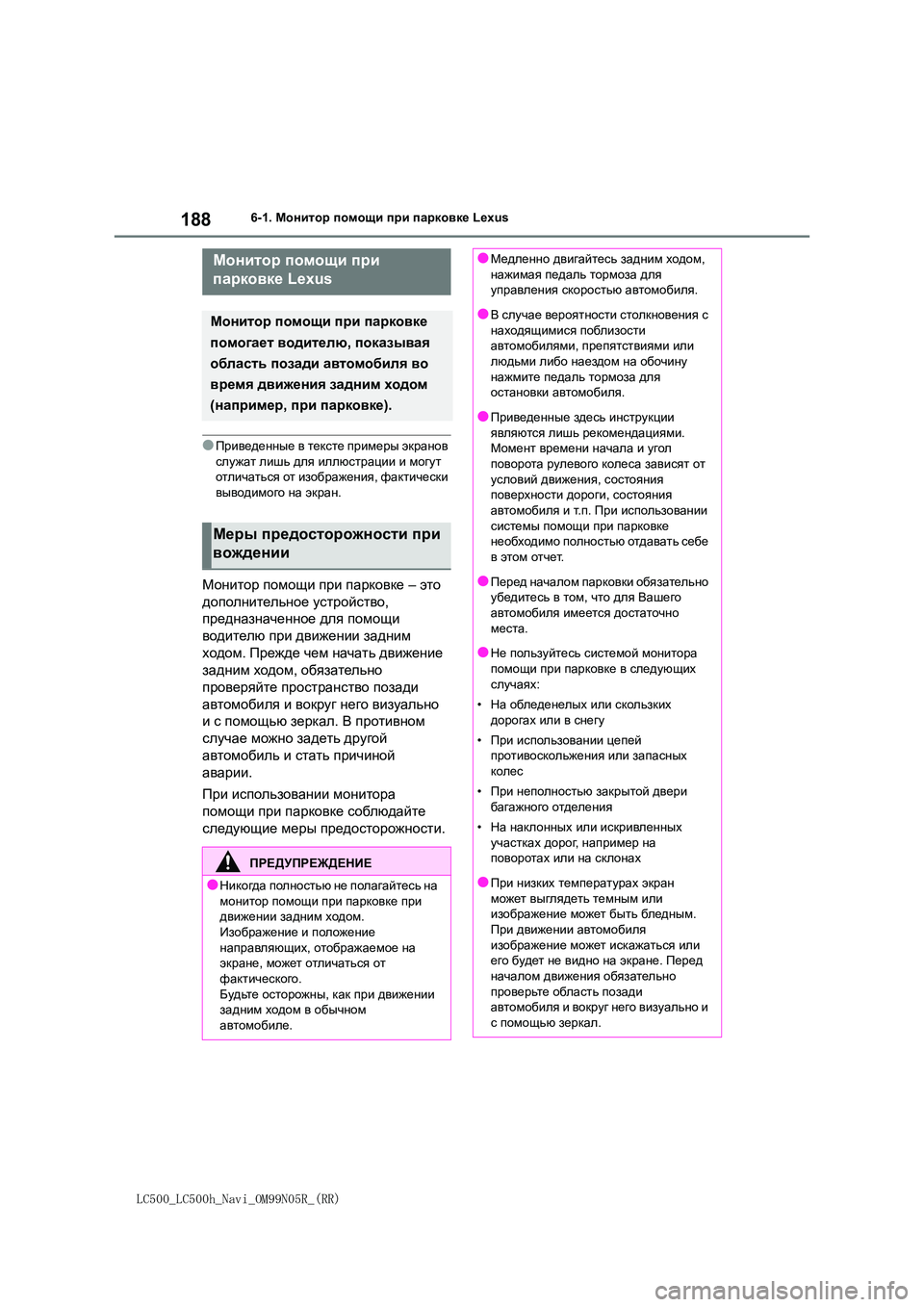

188
LC500_LC500h_Navi_OM99N05R_(RR)
6-1. Монитор помощи при парковке Lexus
6-1.Монитор помощи при парковке Lexus
●Приведенные в тексте примеры экранов
служат лишь для иллюстрации и могут отличаться от изображения, фактически
выводимого на экран.
Монитор помощи при парковке – это
дополнительное устройство,
предназначенное для помощи
водителю при движении задним
ходом . Прежде чем начать движение
задним ходом, обязательно
проверяйте пространство позади
автомобиля и вокруг него визуально
и с помощью зеркал. В противном
случае можно задеть другой
автомобиль и стать причиной
аварии .
При использовании монитора
помощи при парковке соблюдайте
следующие меры предосторожности.
Монитор помощи при
парковке Lexus
Монитор помощи при парковке
помогает водителю, показывая
область позади автомобиля во
время движения задним ходом
( например, при парковке).
Меры предосторожности при
вождении
ПРЕДУПРЕЖДЕНИЕ
●Никогда полностью не полагайтесь на монитор помощи при парковке при
движении задним ходом.
Изображение и положение направляющих , отображаемое на
экране , может отличаться от
фактического . Будьте осторожны, как при движении
задним ходом в обычном
автомобиле .
●Медленно двигайтесь задним ходом,
нажимая педаль тормоза для
управления скоростью автомобиля.
●В случае вероятности столкновения с
находящимися поблизости
автомобилями , препятствиями или людьми либо наездом на обочину
нажмите педаль тормоза для
остановки автомобиля.
●Приведенные здесь инструкции являются лишь рекомендациями.
Момент времени начала и угол
поворота рулевого колеса зависят от условий движения, состояния
поверхности дороги, состояния
автомобиля и т.п. При использовании системы помощи при парковке
необходимо полностью отдавать себе
в этом отчет.
●Перед началом парковки обязательно
убедитесь в том, что для Вашего
автомобиля имеется достаточно места .
●Не пользуйтесь системой монитора
помощи при парковке в следующих случаях :
• На обледенелых или скользких
дорогах или в снегу
• При использовании цепей
противоскольжения или запасных
колес
• При неполностью закрытой двери
багажного отделения
• На наклонных или искривленных участках дорог, например на
поворотах или на склонах
●При низких температурах экран может выглядеть темным или
изображение может быть бледным.
При движении автомобиля изображение может искажаться или
его будет не видно на экране. Перед
началом движения обязательно проверьте область позади
автомобиля и вокруг него визуально и
с помощью зеркал.

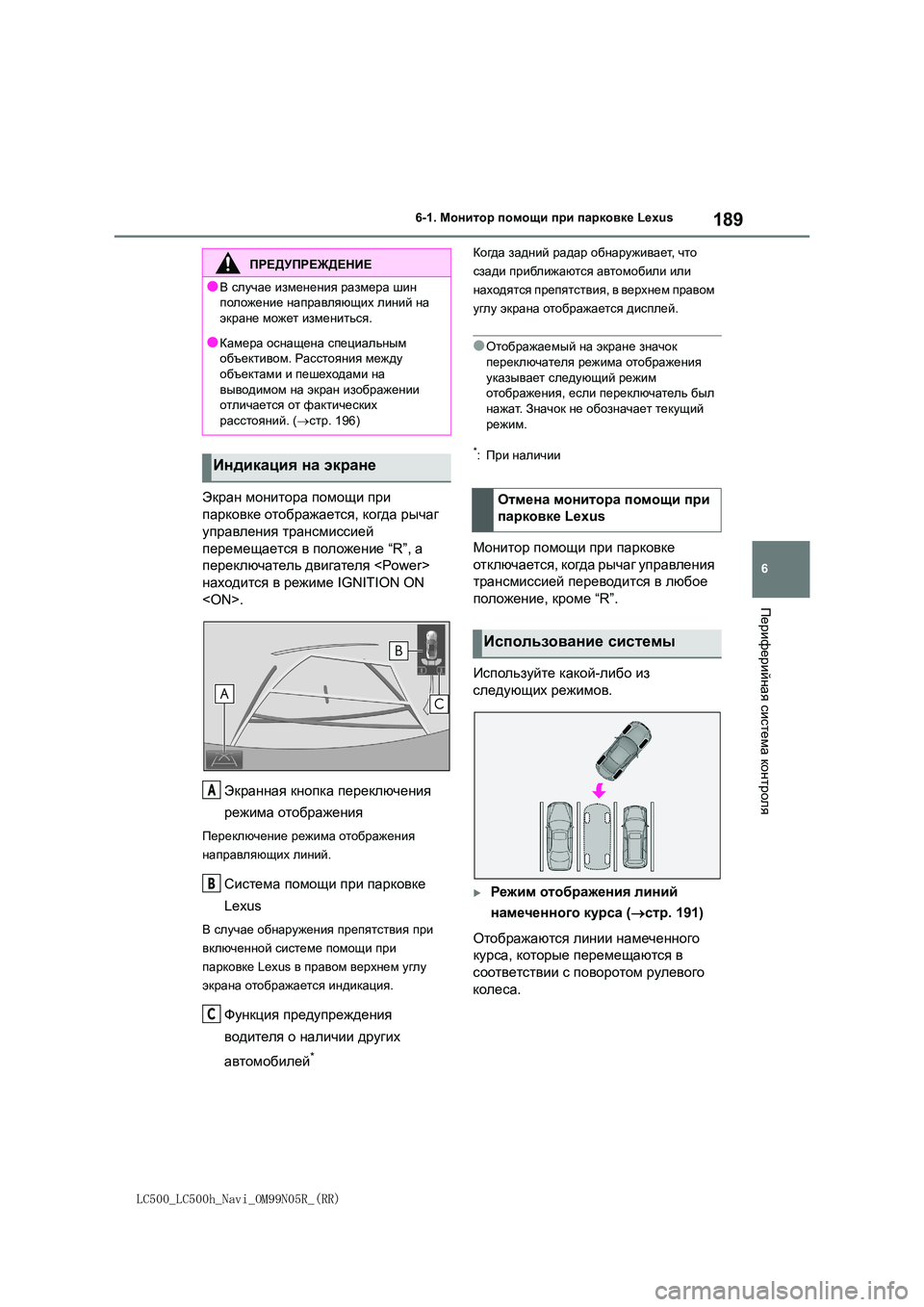

189
6
LC500_LC500h_Navi_OM99N05R_(RR)
6-1. Монитор помощи при парковке Lexus
Периферийная
система
контроля
Экран монитора помощи при
парковке отображается, когда рычаг
управления трансмиссией
перемещается в положение “R”, а
переключатель двигателя
находится в режиме IGNITION ON
.
Экранная кнопка переключения
режима отображения
Переключение режима отображения
направляющих линий.
Система помощи при парковке
Lexus
В случае обнаружения препятствия при
включенной системе помощи при
парковке Lexus в правом верхнем углу
экрана отображается индикация.
Функция предупреждения
водителя о наличии других
автомобилей*
Когда задний радар обнаруживает, что
сзади приближаются автомобили или
находятся препятствия, в верхнем правом
углу экрана отображается дисплей.
●Отображаемый на экране значок
переключателя режима отображения
указывает следующий режим отображения , если переключатель был
нажат . Значок не обозначает текущий
режим .
*:При наличии
Монитор помощи при парковке
отключается , когда рычаг управления
трансмиссией переводится в любое
положение , кроме “R”.
Используйте какой-либо из
следующих режимов.
Режим отображения линий
намеченного курса (стр. 191)
Отображаются линии намеченного
курса , которые перемещаются в
соответствии с поворотом рулевого
колеса .
ПРЕДУПРЕЖДЕНИЕ
●В случае изменения размера шин
положение направляющих линий на
экране может измениться.
●Камера оснащена специальным
объективом . Расстояния между
объектами и пешеходами на выводимом на экран изображении
отличается от фактических
расстояний . (стр. 196)
Индикация на экране
A
B
C
Hlf_gZ монитора помощи при
парковке Lexus
Использование системы

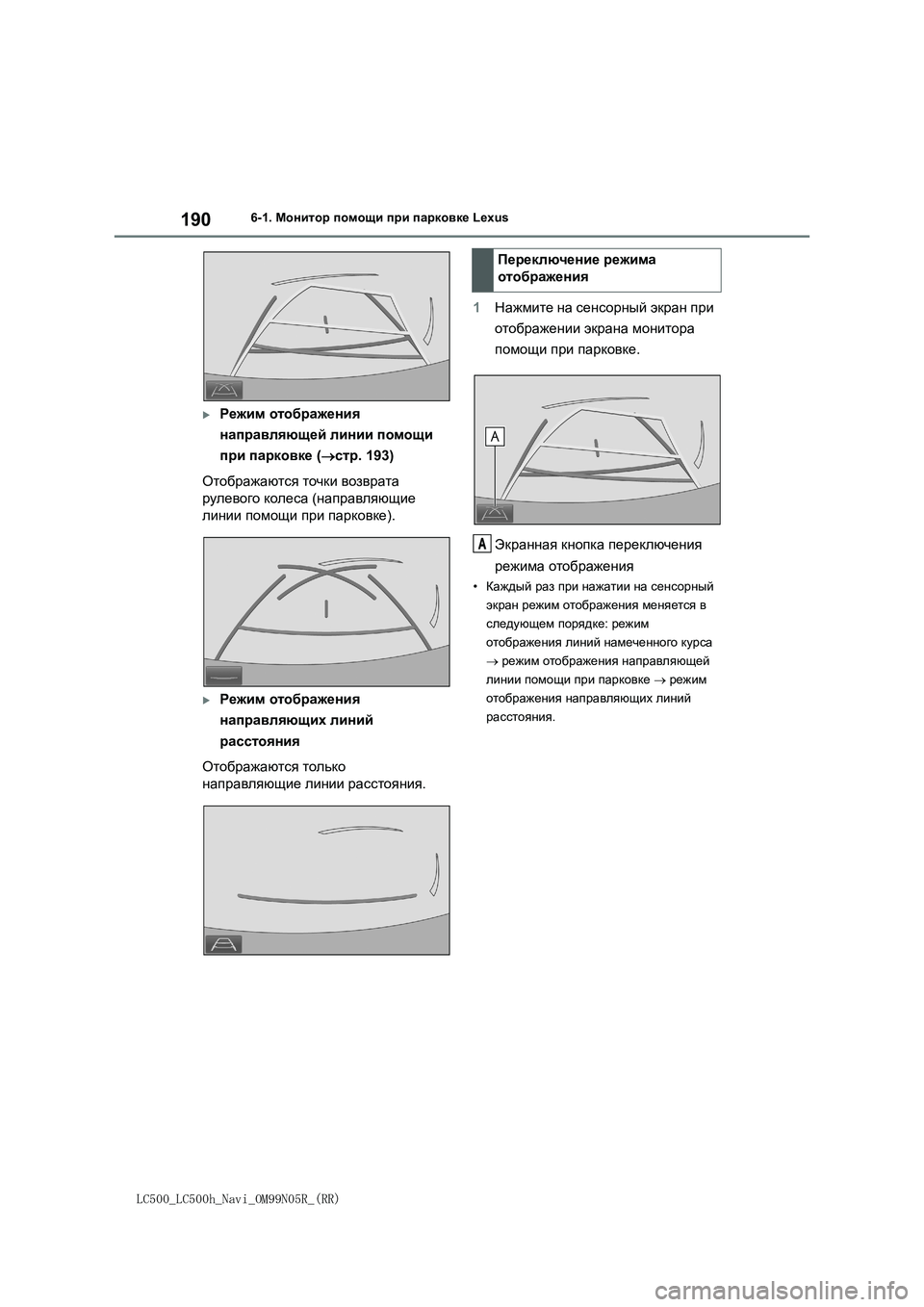

190
LC500_LC500h_Navi_OM99N05R_(RR)
6-1. Монитор помощи при парковке Lexus
Режим отображения
направляющей линии помощи
при парковке (стр. 193)
Отображаются точки возврата
рулевого колеса (направляющие
линии помощи при парковке).
Режим отображения
направляющих линий
расстояния
Отображаются только
направляющие линии расстояния.
1 Нажмите на сенсорный экран при
отображении экрана монитора
помощи при парковке.
Экранная кнопка переключения
режима отображения
•Каждый раз при нажатии на сенсорный
экран режим отображения меняется в
следующем порядке: режим
отображения линий намеченного курса
 режим отображения направляющей
линии помощи при парковке  режим
отображения направляющих линий
расстояния .
Переключение режима
отображения
A

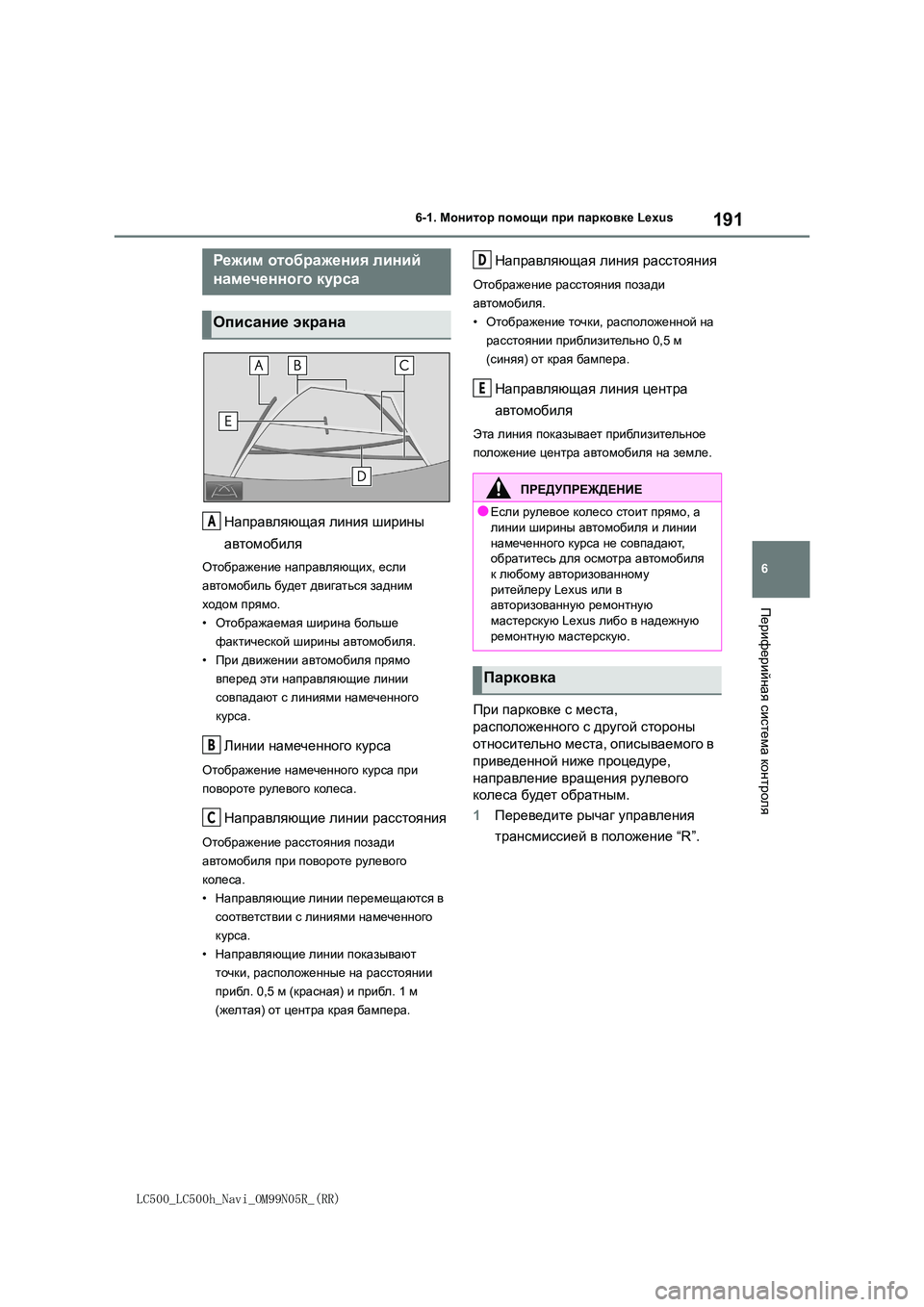

191
6
LC500_LC500h_Navi_OM99N05R_(RR)
6-1. Монитор помощи при парковке Lexus
Периферийная
система
контроля
Направляющая линия ширины
автомобиля
Отображение направляющих, если
автомобиль будет двигаться задним
ходом прямо.
• Отображаемая ширина больше
фактической ширины автомобиля.
• При движении автомобиля прямо
вперед эти направляющие линии
совпадают с линиями намеченного
курса .
Линии намеченного курса
Отображение намеченного курса при
повороте рулевого колеса.
Направляющие линии расстояния
Отображение расстояния позади
автомобиля при повороте рулевого
колеса .
• Направляющие линии перемещаются в
соответствии с линиями намеченного
курса .
• Направляющие линии показывают
точки , расположенные на расстоянии
прибл . 0,5 м (красная) и прибл. 1 м
( желтая) от центра края бампера.
Направляющая линия расстояния
Отображение расстояния позади
автомобиля .
• Отображение точки, расположенной на
расстоянии приблизительно 0,5 м
( синяя) от края бампера.
Направляющая линия центра
автомобиля
Эта линия показывает приблизительное
положение центра автомобиля на земле.
При парковке с места,
расположенного с другой стороны
относительно места, описываемого в
приведенной ниже процедуре,
направление вращения рулевого
колеса будет обратным.
1 Переведите рычаг управления
трансмиссией в положение “R”.
Режим отображения линий
намеченного курса
Описание экрана
A
B
C
IJ?>MIJ?@>?GB?
●Если рулевое колесо стоит прямо, а линии ширины автомобиля и линии
намеченного курса не совпадают,
обратитесь для осмотра автомобиля к любому авторизованному
ритейлеру Lexus или в
авторизованную ремонтную мастерскую Lexus либо в надежную
ремонтную мастерскую.
Парковка
D
E

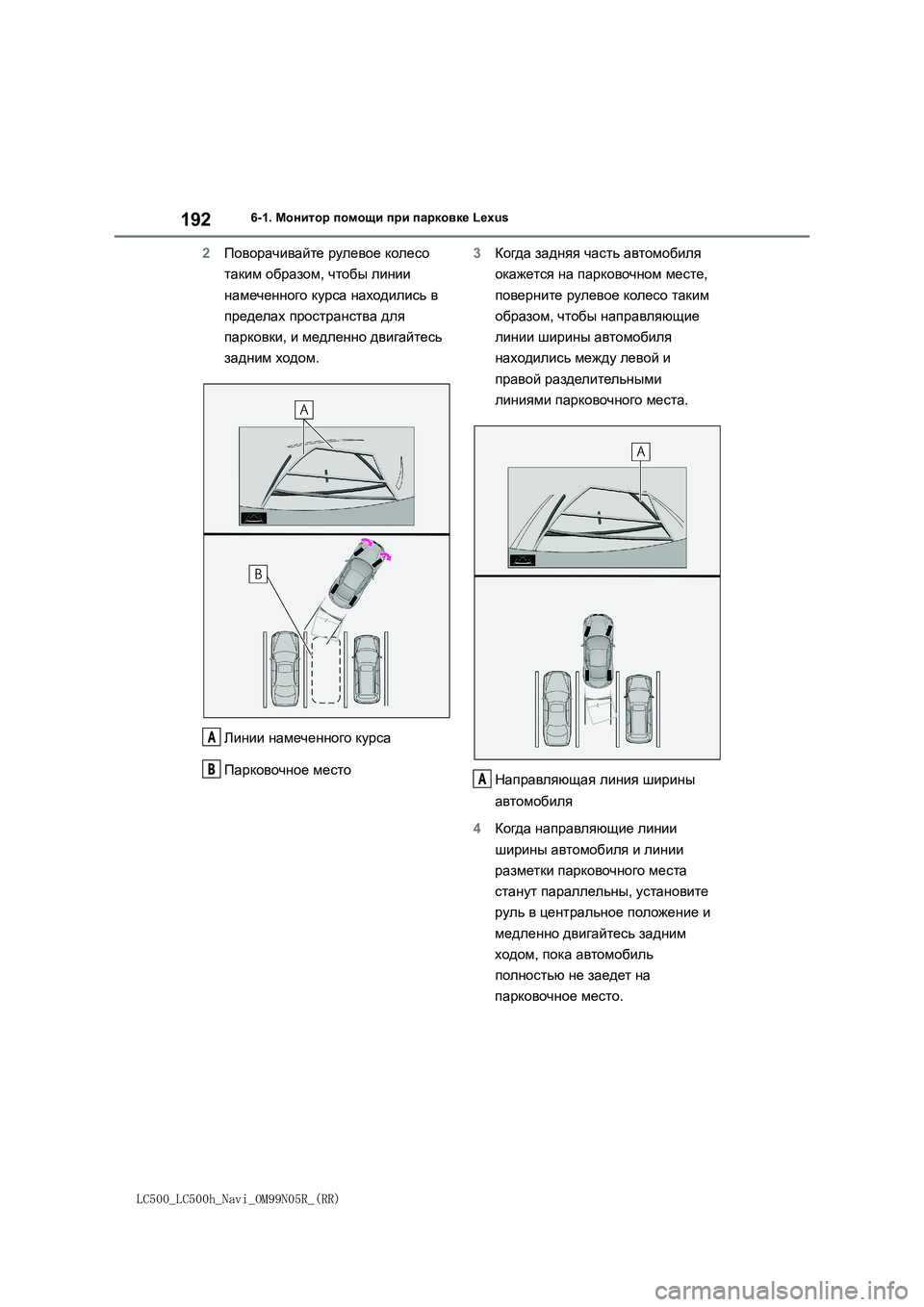

192
LC500_LC500h_Navi_OM99N05R_(RR)
6-1. Монитор помощи при парковке Lexus
2Поворачивайте рулевое колесо
таким образом, чтобы линии
намеченного курса находились в
пределах пространства для
парковки, и медленно двигайтесь
задним ходом.
Линии намеченного курса
Парковочное место3Когда задняя часть автомобиля
окажется на парковочном месте,
поверните рулевое колесо таким
образом, чтобы направляющие
линии ширины автомобиля
находились между левой и
правой разделительными
линиями парковочного
места.
Направляющая линия ширины
автомобиля
4Когда направляющие линии
ширины автомобиля и линии
разметки парковочного места
станут параллельны, установите
руль в центральное положение и
медленно двигайтесь задним
ходом, пока автомобиль
полностью не заедет на
парковочное место.
A
BA
