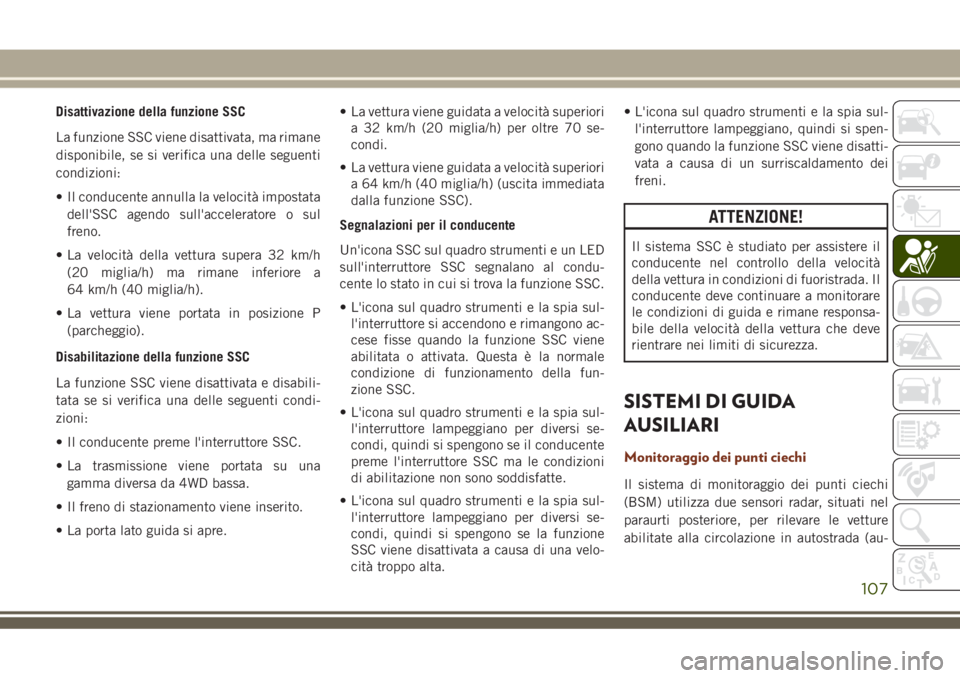

Disattivazione della funzione SSC
La funzione SSC viene disattivata, ma rimane
disponibile, se si verifica una delle seguenti
condizioni:
• Il conducente annulla la velocità impostata
dell'SSC agendo sull'acceleratore o sul
freno.
• La velocità della vettura supera 32 km/h
(20 miglia/h) ma rimane inferiore a
64 km/h (40 miglia/h).
• La vettura viene portata in posizione P
(parcheggio).
Disabilitazione della funzione SSC
La funzione SSC viene disattivata e disabili-
tata se si verifica una delle seguenti condi-
zioni:
• Il conducente preme l'interruttore SSC.
• La trasmissione viene portata su una
gamma diversa da 4WD bassa.
• Il freno di stazionamento viene inserito.
• La porta lato guida si apre.• La vettura viene guidata a velocità superiori
a 32 km/h (20 miglia/h) per oltre 70 se-
condi.
• La vettura viene guidata a velocità superiori
a 64 km/h (40 miglia/h) (uscita immediata
dalla funzione SSC).
Segnalazioni per il conducente
Un'icona SSC sul quadro strumenti e un LED
sull'interruttore SSC segnalano al condu-
cente lo stato in cui si trova la funzione SSC.
• L'icona sul quadro strumenti e la spia sul-
l'interruttore si accendono e rimangono ac-
cese fisse quando la funzione SSC viene
abilitata o attivata. Questa è la normale
condizione di funzionamento della fun-
zione SSC.
• L'icona sul quadro strumenti e la spia sul-
l'interruttore lampeggiano per diversi se-
condi, quindi si spengono se il conducente
preme l'interruttore SSC ma le condizioni
di abilitazione non sono soddisfatte.
• L'icona sul quadro strumenti e la spia sul-
l'interruttore lampeggiano per diversi se-
condi, quindi si spengono se la funzione
SSC viene disattivata a causa di una velo-
cità troppo alta.• L'icona sul quadro strumenti e la spia sul-
l'interruttore lampeggiano, quindi si spen-
gono quando la funzione SSC viene disatti-
vata a causa di un surriscaldamento dei
freni.
ATTENZIONE!
Il sistema SSC è studiato per assistere il
conducente nel controllo della velocità
della vettura in condizioni di fuoristrada. Il
conducente deve continuare a monitorare
le condizioni di guida e rimane responsa-
bile della velocità della vettura che deve
rientrare nei limiti di sicurezza.
SISTEMI DI GUIDA
AUSILIARI
Monitoraggio dei punti ciechi
Il sistema di monitoraggio dei punti ciechi
(BSM) utilizza due sensori radar, situati nel
paraurti posteriore, per rilevare le vetture
abilitate alla circolazione in autostrada (au-
107

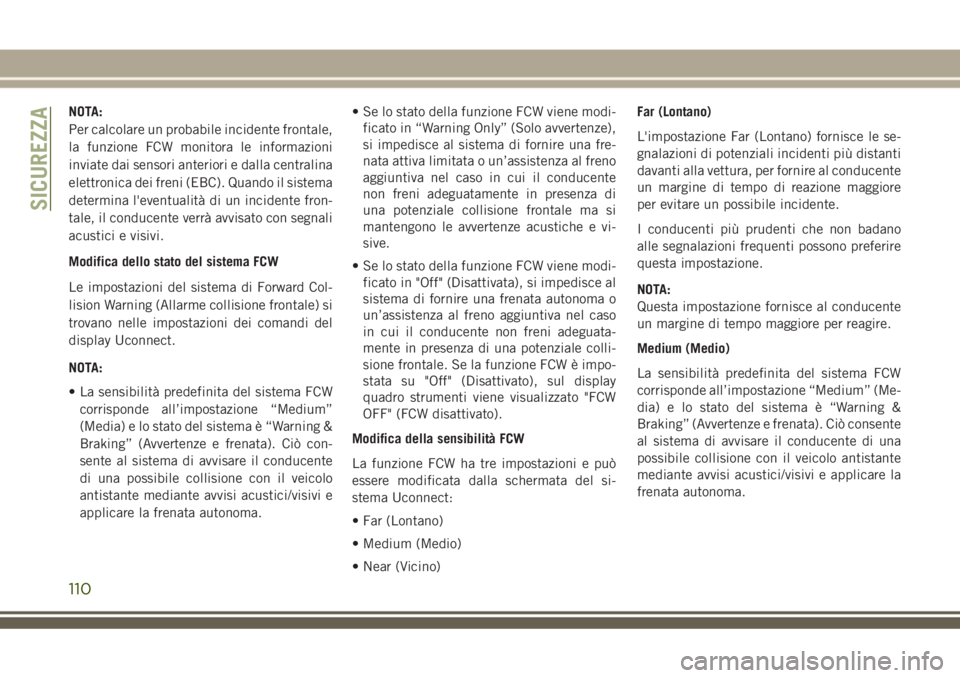

NOTA:
Per calcolare un probabile incidente frontale,
la funzione FCW monitora le informazioni
inviate dai sensori anteriori e dalla centralina
elettronica dei freni (EBC). Quando il sistema
determina l'eventualità di un incidente fron-
tale, il conducente verrà avvisato con segnali
acustici e visivi.
Modifica dello stato del sistema FCW
Le impostazioni del sistema di Forward Col-
lision Warning (Allarme collisione frontale) si
trovano nelle impostazioni dei comandi del
display Uconnect.
NOTA:
• La sensibilità predefinita del sistema FCW
corrisponde all’impostazione “Medium”
(Media) e lo stato del sistema è “Warning &
Braking” (Avvertenze e frenata). Ciò con-
sente al sistema di avvisare il conducente
di una possibile collisione con il veicolo
antistante mediante avvisi acustici/visivi e
applicare la frenata autonoma.• Se lo stato della funzione FCW viene modi-
ficato in “Warning Only” (Solo avvertenze),
si impedisce al sistema di fornire una fre-
nata attiva limitata o un’assistenza al freno
aggiuntiva nel caso in cui il conducente
non freni adeguatamente in presenza di
una potenziale collisione frontale ma si
mantengono le avvertenze acustiche e vi-
sive.
• Se lo stato della funzione FCW viene modi-
ficato in "Off" (Disattivata), si impedisce al
sistema di fornire una frenata autonoma o
un’assistenza al freno aggiuntiva nel caso
in cui il conducente non freni adeguata-
mente in presenza di una potenziale colli-
sione frontale. Se la funzione FCW è impo-
stata su "Off" (Disattivato), sul display
quadro strumenti viene visualizzato "FCW
OFF" (FCW disattivato).
Modifica della sensibilità FCW
La funzione FCW ha tre impostazioni e può
essere modificata dalla schermata del si-
stema Uconnect:
• Far (Lontano)
• Medium (Medio)
• Near (Vicino)Far (Lontano)
L'impostazione Far (Lontano) fornisce le se-
gnalazioni di potenziali incidenti più distanti
davanti alla vettura, per fornire al conducente
un margine di tempo di reazione maggiore
per evitare un possibile incidente.
I conducenti più prudenti che non badano
alle segnalazioni frequenti possono preferire
questa impostazione.
NOTA:
Questa impostazione fornisce al conducente
un margine di tempo maggiore per reagire.
Medium (Medio)
La sensibilità predefinita del sistema FCW
corrisponde all’impostazione “Medium” (Me-
dia) e lo stato del sistema è “Warning &
Braking” (Avvertenze e frenata). Ciò consente
al sistema di avvisare il conducente di una
possibile collisione con il veicolo antistante
mediante avvisi acustici/visivi e applicare la
frenata autonoma.
SICUREZZA
110

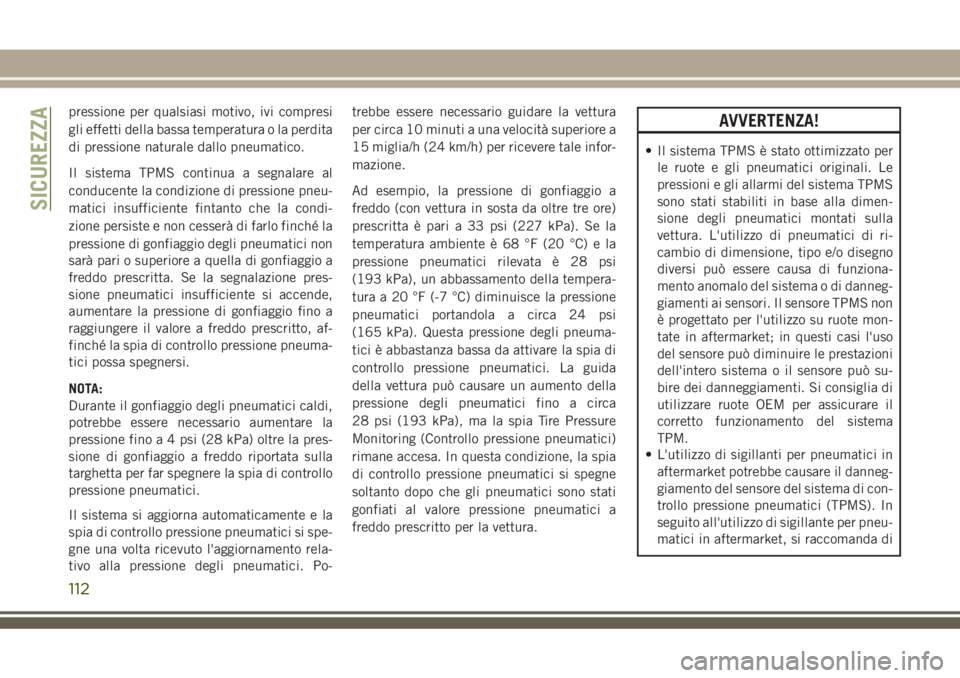

pressione per qualsiasi motivo, ivi compresi
gli effetti della bassa temperatura o la perdita
di pressione naturale dallo pneumatico.
Il sistema TPMS continua a segnalare al
conducente la condizione di pressione pneu-
matici insufficiente fintanto che la condi-
zione persiste e non cesserà di farlo finché la
pressione di gonfiaggio degli pneumatici non
sarà pari o superiore a quella di gonfiaggio a
freddo prescritta. Se la segnalazione pres-
sione pneumatici insufficiente si accende,
aumentare la pressione di gonfiaggio fino a
raggiungere il valore a freddo prescritto, af-
finché la spia di controllo pressione pneuma-
tici possa spegnersi.
NOTA:
Durante il gonfiaggio degli pneumatici caldi,
potrebbe essere necessario aumentare la
pressione fino a 4 psi (28 kPa) oltre la pres-
sione di gonfiaggio a freddo riportata sulla
targhetta per far spegnere la spia di controllo
pressione pneumatici.
Il sistema si aggiorna automaticamente e la
spia di controllo pressione pneumatici si spe-
gne una volta ricevuto l'aggiornamento rela-
tivo alla pressione degli pneumatici. Po-trebbe essere necessario guidare la vettura
per circa 10 minuti a una velocità superiore a
15 miglia/h (24 km/h) per ricevere tale infor-
mazione.
Ad esempio, la pressione di gonfiaggio a
freddo (con vettura in sosta da oltre tre ore)
prescritta è pari a 33 psi (227 kPa). Se la
temperatura ambiente è 68 °F (20 °C) e la
pressione pneumatici rilevata è 28 psi
(193 kPa), un abbassamento della tempera-
tura a 20 °F (-7 °C) diminuisce la pressione
pneumatici portandola a circa 24 psi
(165 kPa). Questa pressione degli pneuma-
tici è abbastanza bassa da attivare la spia di
controllo pressione pneumatici. La guida
della vettura può causare un aumento della
pressione degli pneumatici fino a circa
28 psi (193 kPa), ma la spia Tire Pressure
Monitoring (Controllo pressione pneumatici)
rimane accesa. In questa condizione, la spia
di controllo pressione pneumatici si spegne
soltanto dopo che gli pneumatici sono stati
gonfiati al valore pressione pneumatici a
freddo prescritto per la vettura.AVVERTENZA!
• Il sistema TPMS è stato ottimizzato per
le ruote e gli pneumatici originali. Le
pressioni e gli allarmi del sistema TPMS
sono stati stabiliti in base alla dimen-
sione degli pneumatici montati sulla
vettura. L'utilizzo di pneumatici di ri-
cambio di dimensione, tipo e/o disegno
diversi può essere causa di funziona-
mento anomalo del sistema o di danneg-
giamenti ai sensori. Il sensore TPMS non
è progettato per l'utilizzo su ruote mon-
tate in aftermarket; in questi casi l'uso
del sensore può diminuire le prestazioni
dell'intero sistema o il sensore può su-
bire dei danneggiamenti. Si consiglia di
utilizzare ruote OEM per assicurare il
corretto funzionamento del sistema
TPM.
• L'utilizzo di sigillanti per pneumatici in
aftermarket potrebbe causare il danneg-
giamento del sensore del sistema di con-
trollo pressione pneumatici (TPMS). In
seguito all'utilizzo di sigillante per pneu-
matici in aftermarket, si raccomanda di
SICUREZZA
112

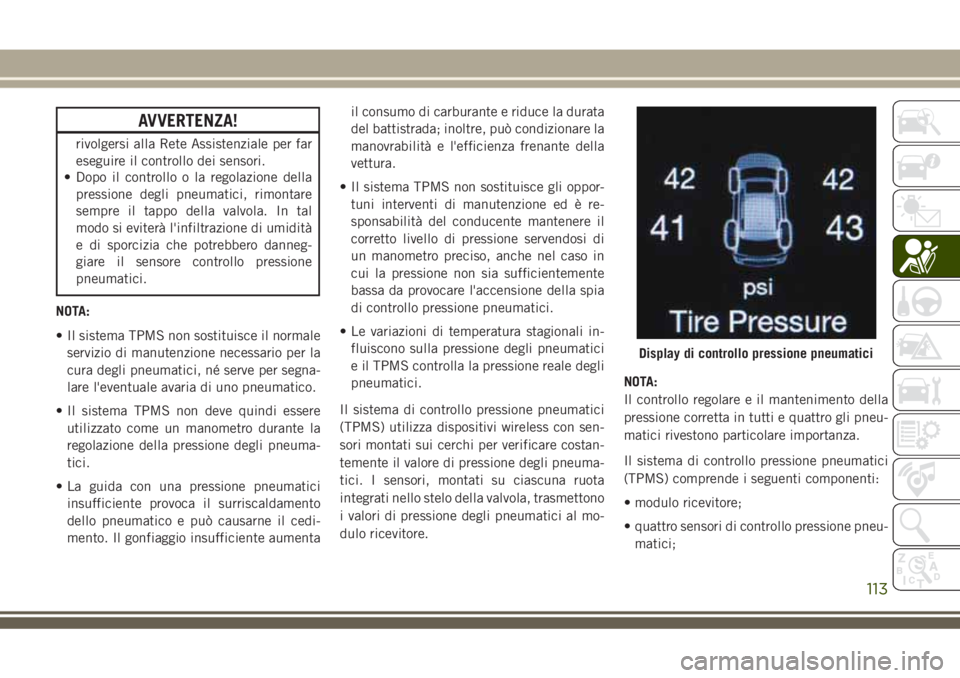

AVVERTENZA!
rivolgersi alla Rete Assistenziale per far
eseguire il controllo dei sensori.
• Dopo il controllo o la regolazione della
pressione degli pneumatici, rimontare
sempre il tappo della valvola. In tal
modo si eviterà l'infiltrazione di umidità
e di sporcizia che potrebbero danneg-
giare il sensore controllo pressione
pneumatici.
NOTA:
• Il sistema TPMS non sostituisce il normale
servizio di manutenzione necessario per la
cura degli pneumatici, né serve per segna-
lare l'eventuale avaria di uno pneumatico.
• Il sistema TPMS non deve quindi essere
utilizzato come un manometro durante la
regolazione della pressione degli pneuma-
tici.
• La guida con una pressione pneumatici
insufficiente provoca il surriscaldamento
dello pneumatico e può causarne il cedi-
mento. Il gonfiaggio insufficiente aumentail consumo di carburante e riduce la durata
del battistrada; inoltre, può condizionare la
manovrabilità e l'efficienza frenante della
vettura.
• Il sistema TPMS non sostituisce gli oppor-
tuni interventi di manutenzione ed è re-
sponsabilità del conducente mantenere il
corretto livello di pressione servendosi di
un manometro preciso, anche nel caso in
cui la pressione non sia sufficientemente
bassa da provocare l'accensione della spia
di controllo pressione pneumatici.
• Le variazioni di temperatura stagionali in-
fluiscono sulla pressione degli pneumatici
e il TPMS controlla la pressione reale degli
pneumatici.
Il sistema di controllo pressione pneumatici
(TPMS) utilizza dispositivi wireless con sen-
sori montati sui cerchi per verificare costan-
temente il valore di pressione degli pneuma-
tici. I sensori, montati su ciascuna ruota
integrati nello stelo della valvola, trasmettono
i valori di pressione degli pneumatici al mo-
dulo ricevitore.NOTA:
Il controllo regolare e il mantenimento della
pressione corretta in tutti e quattro gli pneu-
matici rivestono particolare importanza.
Il sistema di controllo pressione pneumatici
(TPMS) comprende i seguenti componenti:
• modulo ricevitore;
• quattro sensori di controllo pressione pneu-
matici;
Display di controllo pressione pneumatici
113

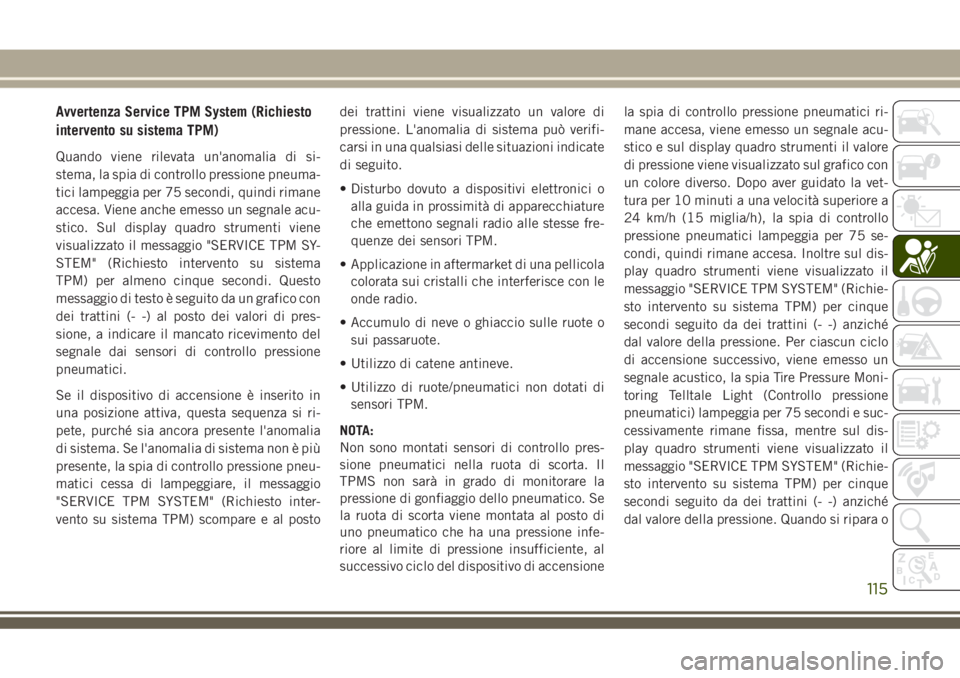

Avvertenza Service TPM System (Richiesto
intervento su sistema TPM)
Quando viene rilevata un'anomalia di si-
stema, la spia di controllo pressione pneuma-
tici lampeggia per 75 secondi, quindi rimane
accesa. Viene anche emesso un segnale acu-
stico. Sul display quadro strumenti viene
visualizzato il messaggio "SERVICE TPM SY-
STEM" (Richiesto intervento su sistema
TPM) per almeno cinque secondi. Questo
messaggio di testo è seguito da un grafico con
dei trattini (- -) al posto dei valori di pres-
sione, a indicare il mancato ricevimento del
segnale dai sensori di controllo pressione
pneumatici.
Se il dispositivo di accensione è inserito in
una posizione attiva, questa sequenza si ri-
pete, purché sia ancora presente l'anomalia
di sistema. Se l'anomalia di sistema non è più
presente, la spia di controllo pressione pneu-
matici cessa di lampeggiare, il messaggio
"SERVICE TPM SYSTEM" (Richiesto inter-
vento su sistema TPM) scompare e al postodei trattini viene visualizzato un valore di
pressione. L'anomalia di sistema può verifi-
carsi in una qualsiasi delle situazioni indicate
di seguito.
• Disturbo dovuto a dispositivi elettronici o
alla guida in prossimità di apparecchiature
che emettono segnali radio alle stesse fre-
quenze dei sensori TPM.
• Applicazione in aftermarket di una pellicola
colorata sui cristalli che interferisce con le
onde radio.
• Accumulo di neve o ghiaccio sulle ruote o
sui passaruote.
• Utilizzo di catene antineve.
• Utilizzo di ruote/pneumatici non dotati di
sensori TPM.
NOTA:
Non sono montati sensori di controllo pres-
sione pneumatici nella ruota di scorta. Il
TPMS non sarà in grado di monitorare la
pressione di gonfiaggio dello pneumatico. Se
la ruota di scorta viene montata al posto di
uno pneumatico che ha una pressione infe-
riore al limite di pressione insufficiente, al
successivo ciclo del dispositivo di accensionela spia di controllo pressione pneumatici ri-
mane accesa, viene emesso un segnale acu-
stico e sul display quadro strumenti il valore
di pressione viene visualizzato sul grafico con
un colore diverso. Dopo aver guidato la vet-
tura per 10 minuti a una velocità superiore a
24 km/h (15 miglia/h), la spia di controllo
pressione pneumatici lampeggia per 75 se-
condi, quindi rimane accesa. Inoltre sul dis-
play quadro strumenti viene visualizzato il
messaggio "SERVICE TPM SYSTEM" (Richie-
sto intervento su sistema TPM) per cinque
secondi seguito da dei trattini (- -) anziché
dal valore della pressione. Per ciascun ciclo
di accensione successivo, viene emesso un
segnale acustico, la spia Tire Pressure Moni-
toring Telltale Light (Controllo pressione
pneumatici) lampeggia per 75 secondi e suc-
cessivamente rimane fissa, mentre sul dis-
play quadro strumenti viene visualizzato il
messaggio "SERVICE TPM SYSTEM" (Richie-
sto intervento su sistema TPM) per cinque
secondi seguito da dei trattini (- -) anziché
dal valore della pressione. Quando si ripara o
115

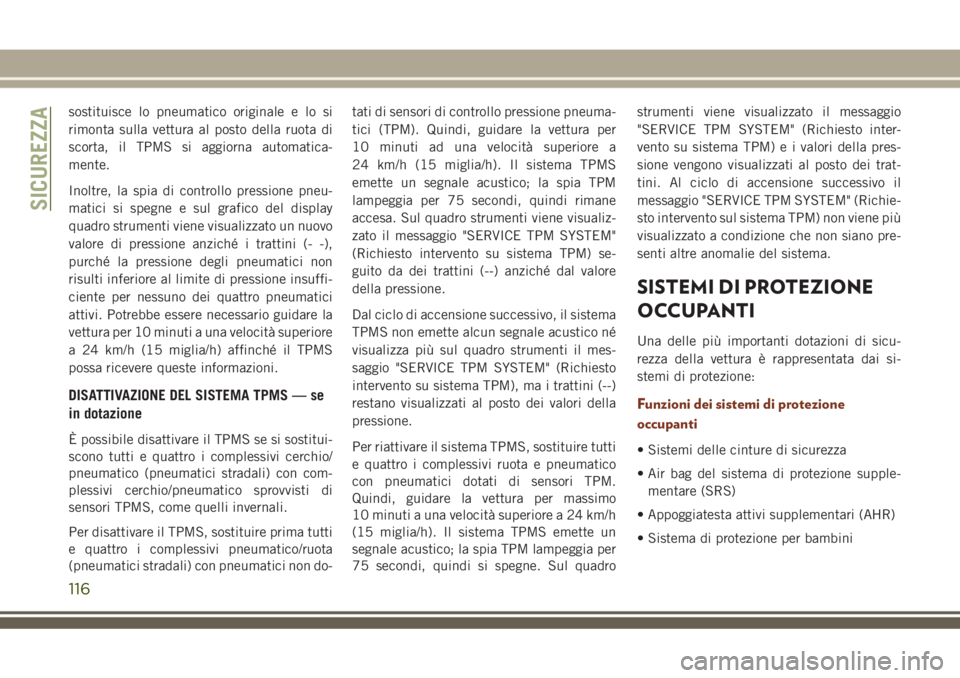

sostituisce lo pneumatico originale e lo si
rimonta sulla vettura al posto della ruota di
scorta, il TPMS si aggiorna automatica-
mente.
Inoltre, la spia di controllo pressione pneu-
matici si spegne e sul grafico del display
quadro strumenti viene visualizzato un nuovo
valore di pressione anziché i trattini (- -),
purché la pressione degli pneumatici non
risulti inferiore al limite di pressione insuffi-
ciente per nessuno dei quattro pneumatici
attivi. Potrebbe essere necessario guidare la
vettura per 10 minuti a una velocità superiore
a 24 km/h (15 miglia/h) affinché il TPMS
possa ricevere queste informazioni.
DISATTIVAZIONE DEL SISTEMA TPMS — se
in dotazione
È possibile disattivare il TPMS se si sostitui-
scono tutti e quattro i complessivi cerchio/
pneumatico (pneumatici stradali) con com-
plessivi cerchio/pneumatico sprovvisti di
sensori TPMS, come quelli invernali.
Per disattivare il TPMS, sostituire prima tutti
e quattro i complessivi pneumatico/ruota
(pneumatici stradali) con pneumatici non do-tati di sensori di controllo pressione pneuma-
tici (TPM). Quindi, guidare la vettura per
10 minuti ad una velocità superiore a
24 km/h (15 miglia/h). Il sistema TPMS
emette un segnale acustico; la spia TPM
lampeggia per 75 secondi, quindi rimane
accesa. Sul quadro strumenti viene visualiz-
zato il messaggio "SERVICE TPM SYSTEM"
(Richiesto intervento su sistema TPM) se-
guito da dei trattini (--) anziché dal valore
della pressione.
Dal ciclo di accensione successivo, il sistema
TPMS non emette alcun segnale acustico né
visualizza più sul quadro strumenti il mes-
saggio "SERVICE TPM SYSTEM" (Richiesto
intervento su sistema TPM), ma i trattini (--)
restano visualizzati al posto dei valori della
pressione.
Per riattivare il sistema TPMS, sostituire tutti
e quattro i complessivi ruota e pneumatico
con pneumatici dotati di sensori TPM.
Quindi, guidare la vettura per massimo
10 minuti a una velocità superiore a 24 km/h
(15 miglia/h). Il sistema TPMS emette un
segnale acustico; la spia TPM lampeggia per
75 secondi, quindi si spegne. Sul quadrostrumenti viene visualizzato il messaggio
"SERVICE TPM SYSTEM" (Richiesto inter-
vento su sistema TPM) e i valori della pres-
sione vengono visualizzati al posto dei trat-
tini. Al ciclo di accensione successivo il
messaggio "SERVICE TPM SYSTEM" (Richie-
sto intervento sul sistema TPM) non viene più
visualizzato a condizione che non siano pre-
senti altre anomalie del sistema.
SISTEMI DI PROTEZIONE
OCCUPANTI
Una delle più importanti dotazioni di sicu-
rezza della vettura è rappresentata dai si-
stemi di protezione:
Funzioni dei sistemi di protezione
occupanti
• Sistemi delle cinture di sicurezza
• Air bag del sistema di protezione supple-
mentare (SRS)
• Appoggiatesta attivi supplementari (AHR)
• Sistema di protezione per bambini
SICUREZZA
116

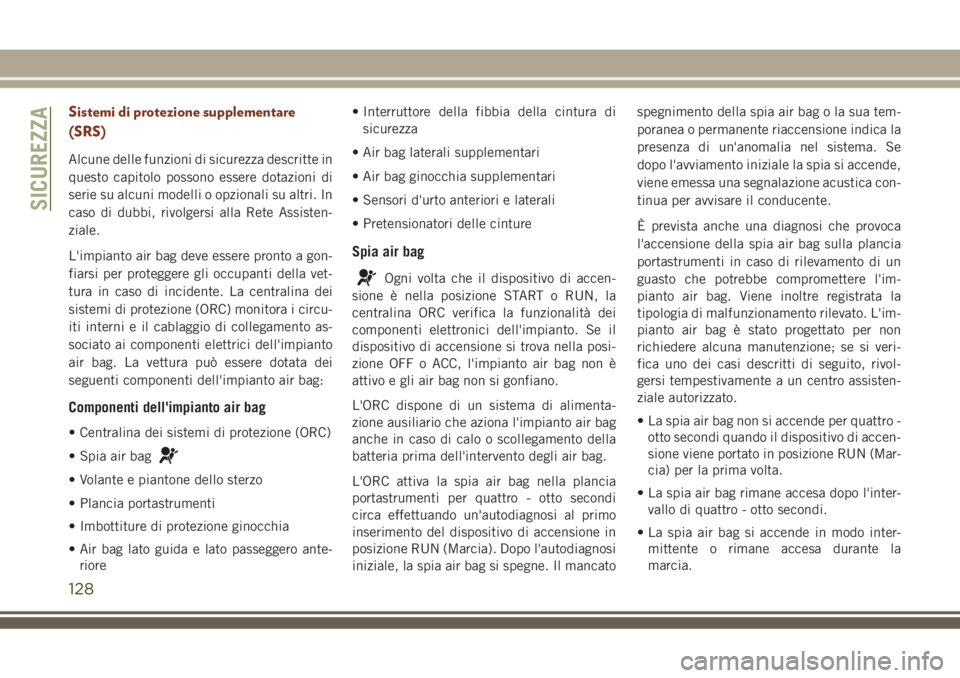

Sistemi di protezione supplementare
(SRS)
Alcune delle funzioni di sicurezza descritte in
questo capitolo possono essere dotazioni di
serie su alcuni modelli o opzionali su altri. In
caso di dubbi, rivolgersi alla Rete Assisten-
ziale.
L'impianto air bag deve essere pronto a gon-
fiarsi per proteggere gli occupanti della vet-
tura in caso di incidente. La centralina dei
sistemi di protezione (ORC) monitora i circu-
iti interni e il cablaggio di collegamento as-
sociato ai componenti elettrici dell'impianto
air bag. La vettura può essere dotata dei
seguenti componenti dell'impianto air bag:
Componenti dell'impianto air bag
• Centralina dei sistemi di protezione (ORC)
• Spia air bag
• Volante e piantone dello sterzo
• Plancia portastrumenti
• Imbottiture di protezione ginocchia
• Air bag lato guida e lato passeggero ante-
riore• Interruttore della fibbia della cintura di
sicurezza
• Air bag laterali supplementari
• Air bag ginocchia supplementari
• Sensori d'urto anteriori e laterali
• Pretensionatori delle cinture
Spia air bag
Ogni volta che il dispositivo di accen-
sione è nella posizione START o RUN, la
centralina ORC verifica la funzionalità dei
componenti elettronici dell'impianto. Se il
dispositivo di accensione si trova nella posi-
zione OFF o ACC, l'impianto air bag non è
attivo e gli air bag non si gonfiano.
L'ORC dispone di un sistema di alimenta-
zione ausiliario che aziona l'impianto air bag
anche in caso di calo o scollegamento della
batteria prima dell'intervento degli air bag.
L'ORC attiva la spia air bag nella plancia
portastrumenti per quattro - otto secondi
circa effettuando un'autodiagnosi al primo
inserimento del dispositivo di accensione in
posizione RUN (Marcia). Dopo l'autodiagnosi
iniziale, la spia air bag si spegne. Il mancatospegnimento della spia air bag o la sua tem-
poranea o permanente riaccensione indica la
presenza di un'anomalia nel sistema. Se
dopo l'avviamento iniziale la spia si accende,
viene emessa una segnalazione acustica con-
tinua per avvisare il conducente.
È prevista anche una diagnosi che provoca
l'accensione della spia air bag sulla plancia
portastrumenti in caso di rilevamento di un
guasto che potrebbe compromettere l'im-
pianto air bag. Viene inoltre registrata la
tipologia di malfunzionamento rilevato. L'im-
pianto air bag è stato progettato per non
richiedere alcuna manutenzione; se si veri-
fica uno dei casi descritti di seguito, rivol-
gersi tempestivamente a un centro assisten-
ziale autorizzato.
• La spia air bag non si accende per quattro -
otto secondi quando il dispositivo di accen-
sione viene portato in posizione RUN (Mar-
cia) per la prima volta.
• La spia air bag rimane accesa dopo l'inter-
vallo di quattro - otto secondi.
• La spia air bag si accende in modo inter-
mittente o rimane accesa durante la
marcia.
SICUREZZA
128

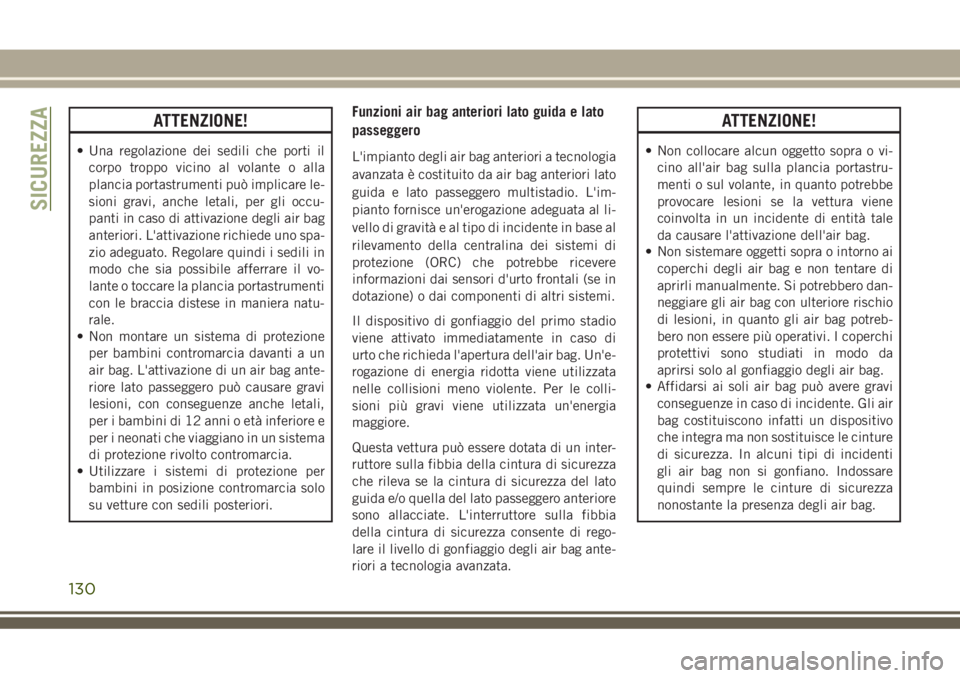

ATTENZIONE!
• Una regolazione dei sedili che porti il
corpo troppo vicino al volante o alla
plancia portastrumenti può implicare le-
sioni gravi, anche letali, per gli occu-
panti in caso di attivazione degli air bag
anteriori. L'attivazione richiede uno spa-
zio adeguato. Regolare quindi i sedili in
modo che sia possibile afferrare il vo-
lante o toccare la plancia portastrumenti
con le braccia distese in maniera natu-
rale.
• Non montare un sistema di protezione
per bambini contromarcia davanti a un
air bag. L'attivazione di un air bag ante-
riore lato passeggero può causare gravi
lesioni, con conseguenze anche letali,
per i bambini di 12 anni o età inferiore e
per i neonati che viaggiano in un sistema
di protezione rivolto contromarcia.
• Utilizzare i sistemi di protezione per
bambini in posizione contromarcia solo
su vetture con sedili posteriori.
Funzioni air bag anteriori lato guida e lato
passeggero
L'impianto degli air bag anteriori a tecnologia
avanzata è costituito da air bag anteriori lato
guida e lato passeggero multistadio. L'im-
pianto fornisce un'erogazione adeguata al li-
vello di gravità e al tipo di incidente in base al
rilevamento della centralina dei sistemi di
protezione (ORC) che potrebbe ricevere
informazioni dai sensori d'urto frontali (se in
dotazione) o dai componenti di altri sistemi.
Il dispositivo di gonfiaggio del primo stadio
viene attivato immediatamente in caso di
urto che richieda l'apertura dell'air bag. Un'e-
rogazione di energia ridotta viene utilizzata
nelle collisioni meno violente. Per le colli-
sioni più gravi viene utilizzata un'energia
maggiore.
Questa vettura può essere dotata di un inter-
ruttore sulla fibbia della cintura di sicurezza
che rileva se la cintura di sicurezza del lato
guida e/o quella del lato passeggero anteriore
sono allacciate. L'interruttore sulla fibbia
della cintura di sicurezza consente di rego-
lare il livello di gonfiaggio degli air bag ante-
riori a tecnologia avanzata.
ATTENZIONE!
• Non collocare alcun oggetto sopra o vi-
cino all'air bag sulla plancia portastru-
menti o sul volante, in quanto potrebbe
provocare lesioni se la vettura viene
coinvolta in un incidente di entità tale
da causare l'attivazione dell'air bag.
• Non sistemare oggetti sopra o intorno ai
coperchi degli air bag e non tentare di
aprirli manualmente. Si potrebbero dan-
neggiare gli air bag con ulteriore rischio
di lesioni, in quanto gli air bag potreb-
bero non essere più operativi. I coperchi
protettivi sono studiati in modo da
aprirsi solo al gonfiaggio degli air bag.
• Affidarsi ai soli air bag può avere gravi
conseguenze in caso di incidente. Gli air
bag costituiscono infatti un dispositivo
che integra ma non sostituisce le cinture
di sicurezza. In alcuni tipi di incidenti
gli air bag non si gonfiano. Indossare
quindi sempre le cinture di sicurezza
nonostante la presenza degli air bag.
SICUREZZA
130
