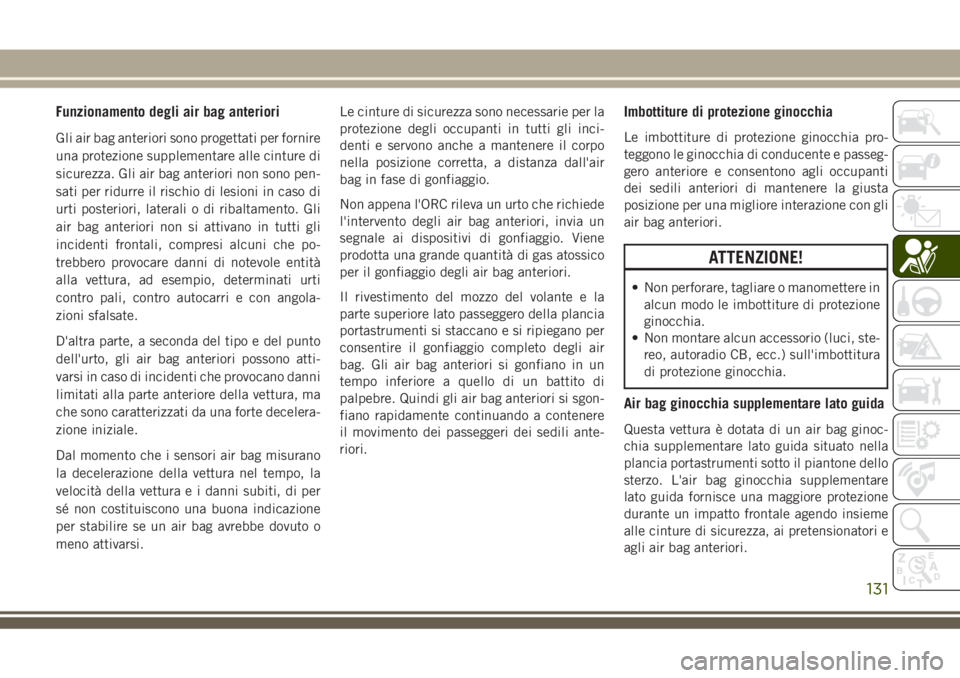

Funzionamento degli air bag anteriori
Gli air bag anteriori sono progettati per fornire
una protezione supplementare alle cinture di
sicurezza. Gli air bag anteriori non sono pen-
sati per ridurre il rischio di lesioni in caso di
urti posteriori, laterali o di ribaltamento. Gli
air bag anteriori non si attivano in tutti gli
incidenti frontali, compresi alcuni che po-
trebbero provocare danni di notevole entità
alla vettura, ad esempio, determinati urti
contro pali, contro autocarri e con angola-
zioni sfalsate.
D'altra parte, a seconda del tipo e del punto
dell'urto, gli air bag anteriori possono atti-
varsi in caso di incidenti che provocano danni
limitati alla parte anteriore della vettura, ma
che sono caratterizzati da una forte decelera-
zione iniziale.
Dal momento che i sensori air bag misurano
la decelerazione della vettura nel tempo, la
velocità della vettura e i danni subiti, di per
sé non costituiscono una buona indicazione
per stabilire se un air bag avrebbe dovuto o
meno attivarsi.Le cinture di sicurezza sono necessarie per la
protezione degli occupanti in tutti gli inci-
denti e servono anche a mantenere il corpo
nella posizione corretta, a distanza dall'air
bag in fase di gonfiaggio.
Non appena l'ORC rileva un urto che richiede
l'intervento degli air bag anteriori, invia un
segnale ai dispositivi di gonfiaggio. Viene
prodotta una grande quantità di gas atossico
per il gonfiaggio degli air bag anteriori.
Il rivestimento del mozzo del volante e la
parte superiore lato passeggero della plancia
portastrumenti si staccano e si ripiegano per
consentire il gonfiaggio completo degli air
bag. Gli air bag anteriori si gonfiano in un
tempo inferiore a quello di un battito di
palpebre. Quindi gli air bag anteriori si sgon-
fiano rapidamente continuando a contenere
il movimento dei passeggeri dei sedili ante-
riori.
Imbottiture di protezione ginocchia
Le imbottiture di protezione ginocchia pro-
teggono le ginocchia di conducente e passeg-
gero anteriore e consentono agli occupanti
dei sedili anteriori di mantenere la giusta
posizione per una migliore interazione con gli
air bag anteriori.
ATTENZIONE!
• Non perforare, tagliare o manomettere in
alcun modo le imbottiture di protezione
ginocchia.
• Non montare alcun accessorio (luci, ste-
reo, autoradio CB, ecc.) sull'imbottitura
di protezione ginocchia.
Air bag ginocchia supplementare lato guida
Questa vettura è dotata di un air bag ginoc-
chia supplementare lato guida situato nella
plancia portastrumenti sotto il piantone dello
sterzo. L'air bag ginocchia supplementare
lato guida fornisce una maggiore protezione
durante un impatto frontale agendo insieme
alle cinture di sicurezza, ai pretensionatori e
agli air bag anteriori.
131

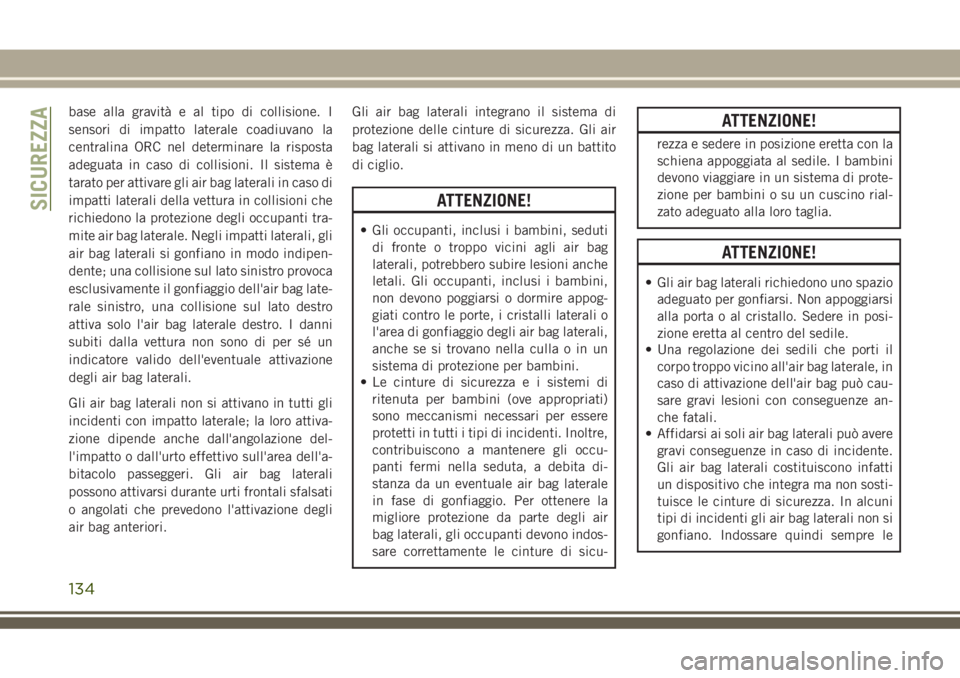

base alla gravità e al tipo di collisione. I
sensori di impatto laterale coadiuvano la
centralina ORC nel determinare la risposta
adeguata in caso di collisioni. Il sistema è
tarato per attivare gli air bag laterali in caso di
impatti laterali della vettura in collisioni che
richiedono la protezione degli occupanti tra-
mite air bag laterale. Negli impatti laterali, gli
air bag laterali si gonfiano in modo indipen-
dente; una collisione sul lato sinistro provoca
esclusivamente il gonfiaggio dell'air bag late-
rale sinistro, una collisione sul lato destro
attiva solo l'air bag laterale destro. I danni
subiti dalla vettura non sono di per sé un
indicatore valido dell'eventuale attivazione
degli air bag laterali.
Gli air bag laterali non si attivano in tutti gli
incidenti con impatto laterale; la loro attiva-
zione dipende anche dall'angolazione del-
l'impatto o dall'urto effettivo sull'area dell'a-
bitacolo passeggeri. Gli air bag laterali
possono attivarsi durante urti frontali sfalsati
o angolati che prevedono l'attivazione degli
air bag anteriori.Gli air bag laterali integrano il sistema di
protezione delle cinture di sicurezza. Gli air
bag laterali si attivano in meno di un battito
di ciglio.
ATTENZIONE!
• Gli occupanti, inclusi i bambini, seduti
di fronte o troppo vicini agli air bag
laterali, potrebbero subire lesioni anche
letali. Gli occupanti, inclusi i bambini,
non devono poggiarsi o dormire appog-
giati contro le porte, i cristalli laterali o
l'area di gonfiaggio degli air bag laterali,
anche se si trovano nella culla o in un
sistema di protezione per bambini.
• Le cinture di sicurezza e i sistemi di
ritenuta per bambini (ove appropriati)
sono meccanismi necessari per essere
protetti in tutti i tipi di incidenti. Inoltre,
contribuiscono a mantenere gli occu-
panti fermi nella seduta, a debita di-
stanza da un eventuale air bag laterale
in fase di gonfiaggio. Per ottenere la
migliore protezione da parte degli air
bag laterali, gli occupanti devono indos-
sare correttamente le cinture di sicu-
ATTENZIONE!
rezza e sedere in posizione eretta con la
schiena appoggiata al sedile. I bambini
devono viaggiare in un sistema di prote-
zione per bambini o su un cuscino rial-
zato adeguato alla loro taglia.
ATTENZIONE!
• Gli air bag laterali richiedono uno spazio
adeguato per gonfiarsi. Non appoggiarsi
alla porta o al cristallo. Sedere in posi-
zione eretta al centro del sedile.
• Una regolazione dei sedili che porti il
corpo troppo vicino all'air bag laterale, in
caso di attivazione dell'air bag può cau-
sare gravi lesioni con conseguenze an-
che fatali.
• Affidarsi ai soli air bag laterali può avere
gravi conseguenze in caso di incidente.
Gli air bag laterali costituiscono infatti
un dispositivo che integra ma non sosti-
tuisce le cinture di sicurezza. In alcuni
tipi di incidenti gli air bag laterali non si
gonfiano. Indossare quindi sempre le
SICUREZZA
134

ATTENZIONE!

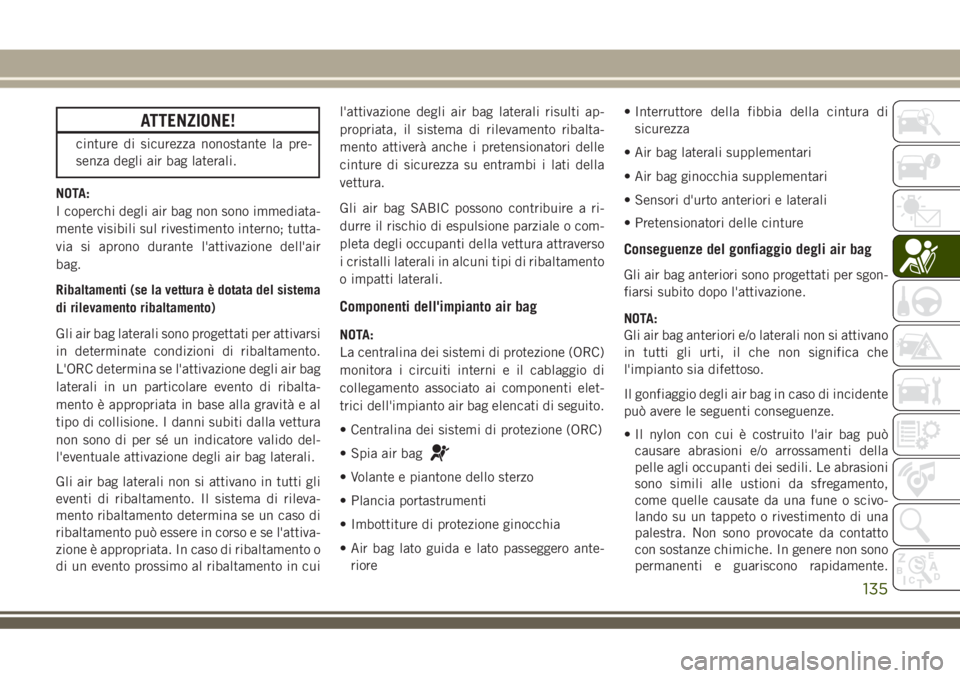

cinture di sicurezza nonostante la pre-
senza degli air bag laterali.
NOTA:
I coperchi degli air bag non sono immediata-
mente visibili sul rivestimento interno; tutta-
via si aprono durante l'attivazione dell'air
bag.
Ribaltamenti (se la vettura è dotata del sistema
di rilevamento ribaltamento)
Gli air bag laterali sono progettati per attivarsi
in determinate condizioni di ribaltamento.
L'ORC determina se l'attivazione degli air bag
laterali in un particolare evento di ribalta-
mento è appropriata in base alla gravità e al
tipo di collisione. I danni subiti dalla vettura
non sono di per sé un indicatore valido del-
l'eventuale attivazione degli air bag laterali.
Gli air bag laterali non si attivano in tutti gli
eventi di ribaltamento. Il sistema di rileva-
mento ribaltamento determina se un caso di
ribaltamento può essere in corso e se l'attiva-
zione è appropriata. In caso di ribaltamento o
di un evento prossimo al ribaltamento in cuil'attivazione degli air bag laterali risulti ap-
propriata, il sistema di rilevamento ribalta-
mento attiverà anche i pretensionatori delle
cinture di sicurezza su entrambi i lati della
vettura.
Gli air bag SABIC possono contribuire a ri-
durre il rischio di espulsione parziale o com-
pleta degli occupanti della vettura attraverso
i cristalli laterali in alcuni tipi di ribaltamento
o impatti laterali.
Componenti dell'impianto air bag
NOTA:
La centralina dei sistemi di protezione (ORC)
monitora i circuiti interni e il cablaggio di
collegamento associato ai componenti elet-
trici dell'impianto air bag elencati di seguito.
• Centralina dei sistemi di protezione (ORC)
• Spia air bag
• Volante e piantone dello sterzo
• Plancia portastrumenti
• Imbottiture di protezione ginocchia
• Air bag lato guida e lato passeggero ante-
riore• Interruttore della fibbia della cintura di
sicurezza
• Air bag laterali supplementari
• Air bag ginocchia supplementari
• Sensori d'urto anteriori e laterali
• Pretensionatori delle cinture
Conseguenze del gonfiaggio degli air bag
Gli air bag anteriori sono progettati per sgon-
fiarsi subito dopo l'attivazione.
NOTA:
Gli air bag anteriori e/o laterali non si attivano
in tutti gli urti, il che non significa che
l'impianto sia difettoso.
Il gonfiaggio degli air bag in caso di incidente
può avere le seguenti conseguenze.
• Il nylon con cui è costruito l'air bag può
causare abrasioni e/o arrossamenti della
pelle agli occupanti dei sedili. Le abrasioni
sono simili alle ustioni da sfregamento,
come quelle causate da una fune o scivo-
lando su un tappeto o rivestimento di una
palestra. Non sono provocate da contatto
con sostanze chimiche. In genere non sono
permanenti e guariscono rapidamente.
135

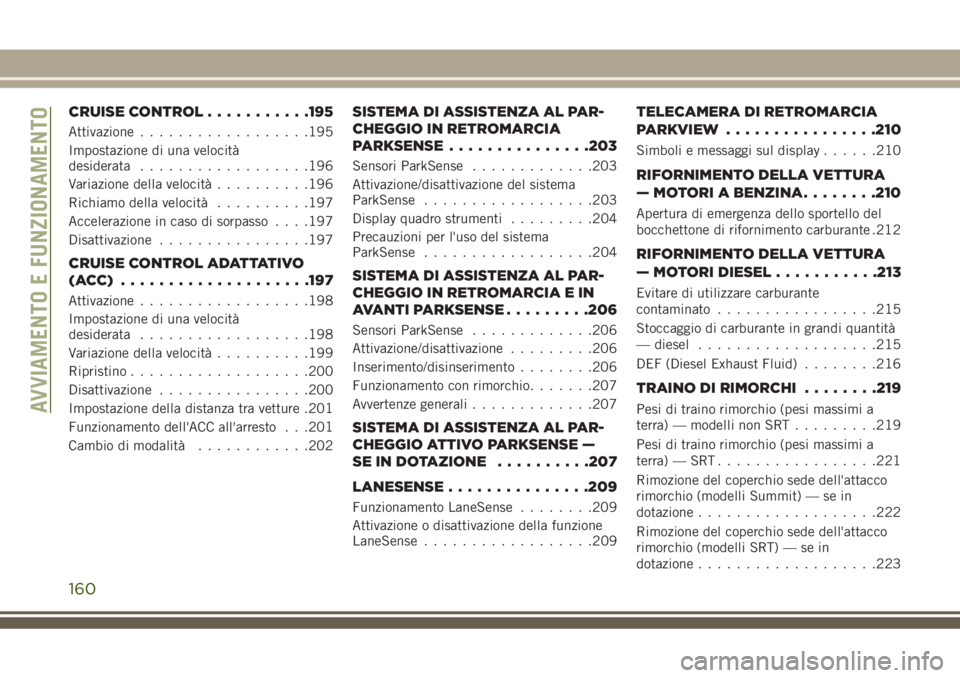

CRUISE CONTROL...........195
Attivazione..................195
Impostazione di una velocità
desiderata..................196
Variazione della velocità..........196
Richiamo della velocità..........197
Accelerazione in caso di sorpasso. . . .197
Disattivazione................197
CRUISE CONTROL ADATTATIVO
(ACC) ....................197
Attivazione..................198
Impostazione di una velocità
desiderata..................198
Variazione della velocità..........199
Ripristino...................200
Disattivazione................200
Impostazione della distanza tra vetture .201
Funzionamento dell'ACC all'arresto . . .201
Cambio di modalità............202

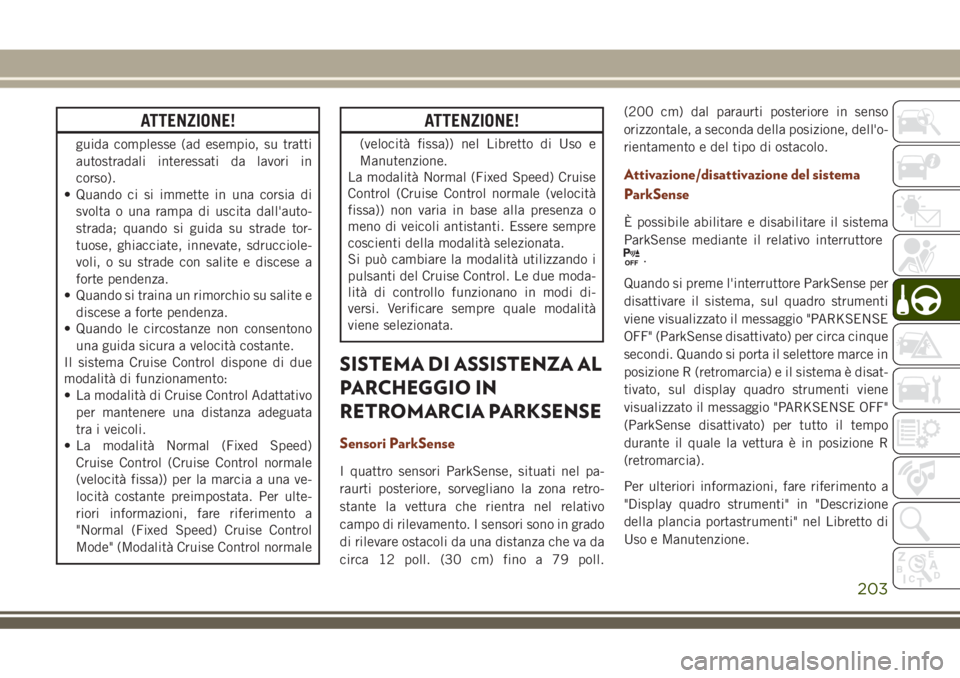

SISTEMA DI ASSISTENZA AL PAR-
CHEGGIO IN RETROMARCIA
PARKSENSE...............203
Sensori ParkSense.............203
Attivazione/disattivazione del sistema
ParkSense..................203

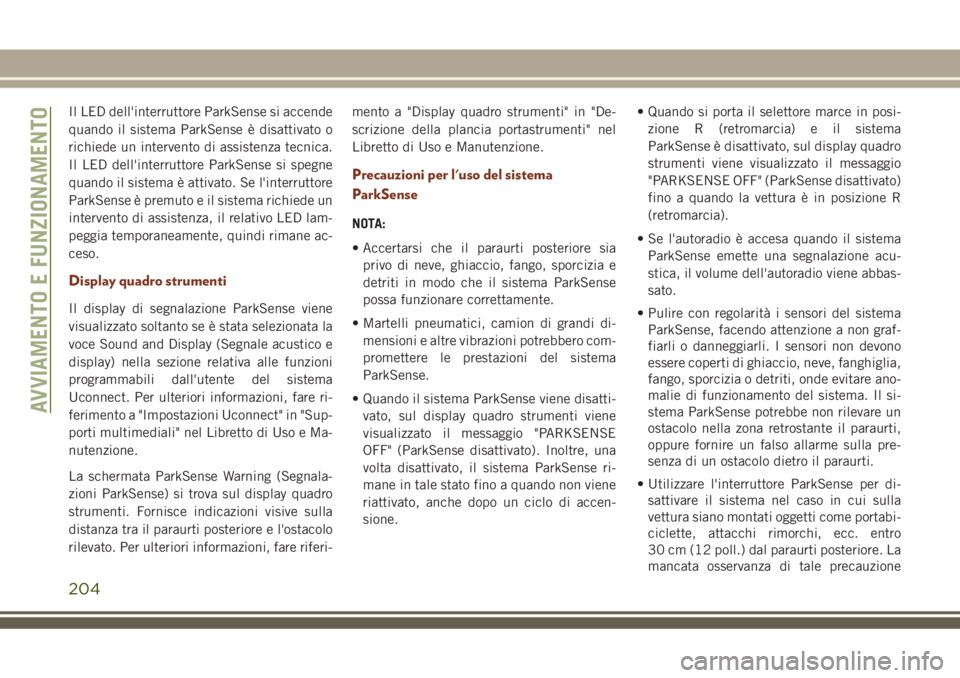

Display quadro strumenti.........204
Precauzioni per l'uso del sistema
ParkSense..................204
SISTEMA DI ASSISTENZA AL PAR-
CHEGGIO IN RETROMARCIA E IN
AVANTI PARKSENSE.........206
Sensori ParkSense.............206
Attivazione/disattivazione.........206
Inserimento/disinserimento........206
Funzionamento con rimorchio.......207
Avvertenze generali.............207
SISTEMA DI ASSISTENZA AL PAR-
CHEGGIO ATTIVO PARKSENSE —
SE IN DOTAZIONE..........207
LANESENSE...............209
Funzionamento LaneSense........209
Attivazione o disattivazione della funzione
LaneSense..................209
TELECAMERA DI RETROMARCIA
PARKVIEW................210
Simboli e messaggi sul display......210
RIFORNIMENTO DELLA VETTURA
— MOTORI A BENZINA........210
Apertura di emergenza dello sportello del
bocchettone di rifornimento carburante .212
RIFORNIMENTO DELLA VETTURA
— MOTORI DIESEL...........213
Evitare di utilizzare carburante
contaminato.................215
Stoccaggio di carburante in grandi quantità
— diesel...................215
DEF (Diesel Exhaust Fluid)........216
TRAINO DI RIMORCHI........219
Pesi di traino rimorchio (pesi massimi a
terra) — modelli non SRT.........219
Pesi di traino rimorchio (pesi massimi a
terra) — SRT.................221
Rimozione del coperchio sede dell'attacco
rimorchio (modelli Summit) — se in
dotazione...................222
Rimozione del coperchio sede dell'attacco
rimorchio (modelli SRT) — se in
dotazione...................223AVVIAMENTO E FUNZIONAMENTO
160

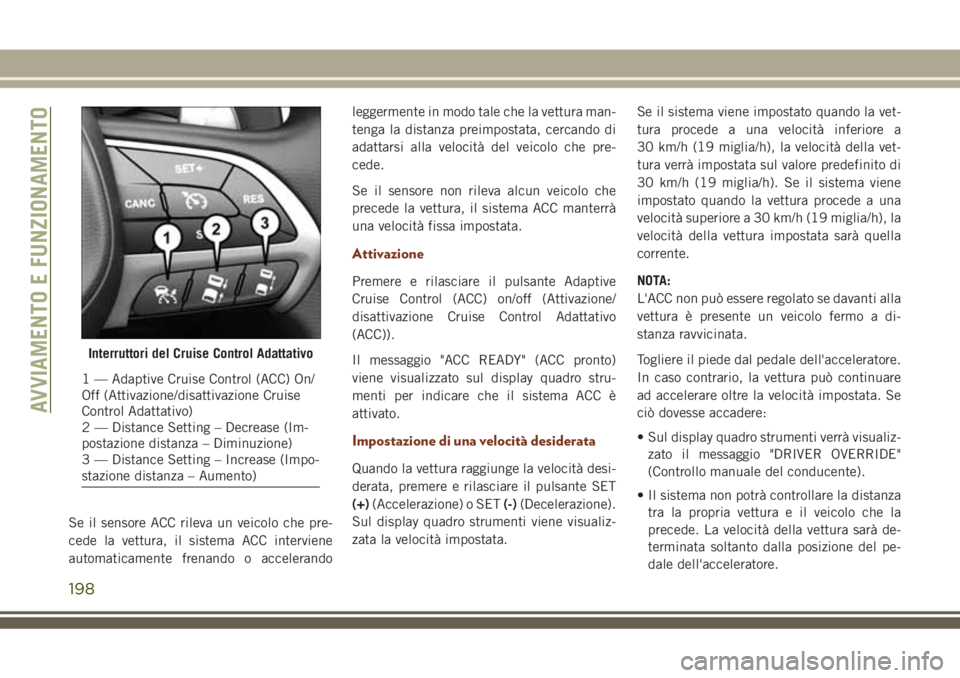

Se il sensore ACC rileva un veicolo che pre-
cede la vettura, il sistema ACC interviene
automaticamente frenando o accelerandoleggermente in modo tale che la vettura man-
tenga la distanza preimpostata, cercando di
adattarsi alla velocità del veicolo che pre-
cede.
Se il sensore non rileva alcun veicolo che
precede la vettura, il sistema ACC manterrà
una velocità fissa impostata.
Attivazione
Premere e rilasciare il pulsante Adaptive
Cruise Control (ACC) on/off (Attivazione/
disattivazione Cruise Control Adattativo
(ACC)).
Il messaggio "ACC READY" (ACC pronto)
viene visualizzato sul display quadro stru-
menti per indicare che il sistema ACC è
attivato.
Impostazione di una velocità desiderata
Quando la vettura raggiunge la velocità desi-
derata, premere e rilasciare il pulsante SET
(+)(Accelerazione) o SET(-)(Decelerazione).
Sul display quadro strumenti viene visualiz-
zata la velocità impostata.Se il sistema viene impostato quando la vet-
tura procede a una velocità inferiore a
30 km/h (19 miglia/h), la velocità della vet-
tura verrà impostata sul valore predefinito di
30 km/h (19 miglia/h). Se il sistema viene
impostato quando la vettura procede a una
velocità superiore a 30 km/h (19 miglia/h), la
velocità della vettura impostata sarà quella
corrente.
NOTA:
L'ACC non può essere regolato se davanti alla
vettura è presente un veicolo fermo a di-
stanza ravvicinata.
Togliere il piede dal pedale dell'acceleratore.
In caso contrario, la vettura può continuare
ad accelerare oltre la velocità impostata. Se
ciò dovesse accadere:
• Sul display quadro strumenti verrà visualiz-
zato il messaggio "DRIVER OVERRIDE"
(Controllo manuale del conducente).
• Il sistema non potrà controllare la distanza
tra la propria vettura e il veicolo che la
precede. La velocità della vettura sarà de-
terminata soltanto dalla posizione del pe-
dale dell'acceleratore.
Interruttori del Cruise Control Adattativo
1 — Adaptive Cruise Control (ACC) On/
Off (Attivazione/disattivazione Cruise
Control Adattativo)
2 — Distance Setting – Decrease (Im-
postazione distanza – Diminuzione)
3 — Distance Setting – Increase (Impo-
stazione distanza – Aumento)
AVVIAMENTO E FUNZIONAMENTO
198

ATTENZIONE!
guida complesse (ad esempio, su tratti
autostradali interessati da lavori in
corso).
• Quando ci si immette in una corsia di
svolta o una rampa di uscita dall'auto-
strada; quando si guida su strade tor-
tuose, ghiacciate, innevate, sdrucciole-
voli, o su strade con salite e discese a
forte pendenza.
• Quando si traina un rimorchio su salite e
discese a forte pendenza.
• Quando le circostanze non consentono
una guida sicura a velocità costante.
Il sistema Cruise Control dispone di due
modalità di funzionamento:
• La modalità di Cruise Control Adattativo
per mantenere una distanza adeguata
tra i veicoli.
• La modalità Normal (Fixed Speed)
Cruise Control (Cruise Control normale
(velocità fissa)) per la marcia a una ve-
locità costante preimpostata. Per ulte-
riori informazioni, fare riferimento a
"Normal (Fixed Speed) Cruise Control
Mode" (Modalità Cruise Control normale
ATTENZIONE!
(velocità fissa)) nel Libretto di Uso e
Manutenzione.
La modalità Normal (Fixed Speed) Cruise
Control (Cruise Control normale (velocità
fissa)) non varia in base alla presenza o
meno di veicoli antistanti. Essere sempre
coscienti della modalità selezionata.
Si può cambiare la modalità utilizzando i
pulsanti del Cruise Control. Le due moda-
lità di controllo funzionano in modi di-
versi. Verificare sempre quale modalità
viene selezionata.
SISTEMA DI ASSISTENZA AL
PARCHEGGIO IN
RETROMARCIA PARKSENSE
Sensori ParkSense
I quattro sensori ParkSense, situati nel pa-
raurti posteriore, sorvegliano la zona retro-
stante la vettura che rientra nel relativo
campo di rilevamento. I sensori sono in grado
di rilevare ostacoli da una distanza che va da
circa 12 poll. (30 cm) fino a 79 poll.(200 cm) dal paraurti posteriore in senso
orizzontale, a seconda della posizione, dell'o-
rientamento e del tipo di ostacolo.
Attivazione/disattivazione del sistema
ParkSense
È possibile abilitare e disabilitare il sistema
ParkSense mediante il relativo interruttore
.
Quando si preme l'interruttore ParkSense per
disattivare il sistema, sul quadro strumenti
viene visualizzato il messaggio "PARKSENSE
OFF" (ParkSense disattivato) per circa cinque
secondi. Quando si porta il selettore marce in
posizione R (retromarcia) e il sistema è disat-
tivato, sul display quadro strumenti viene
visualizzato il messaggio "PARKSENSE OFF"
(ParkSense disattivato) per tutto il tempo
durante il quale la vettura è in posizione R
(retromarcia).
Per ulteriori informazioni, fare riferimento a
"Display quadro strumenti" in "Descrizione
della plancia portastrumenti" nel Libretto di
Uso e Manutenzione.
203

Il LED dell'interruttore ParkSense si accende
quando il sistema ParkSense è disattivato o
richiede un intervento di assistenza tecnica.
Il LED dell'interruttore ParkSense si spegne
quando il sistema è attivato. Se l'interruttore
ParkSense è premuto e il sistema richiede un
intervento di assistenza, il relativo LED lam-
peggia temporaneamente, quindi rimane ac-
ceso.
Display quadro strumenti
Il display di segnalazione ParkSense viene
visualizzato soltanto se è stata selezionata la
voce Sound and Display (Segnale acustico e
display) nella sezione relativa alle funzioni
programmabili dall'utente del sistema
Uconnect. Per ulteriori informazioni, fare ri-
ferimento a "Impostazioni Uconnect" in "Sup-
porti multimediali" nel Libretto di Uso e Ma-
nutenzione.
La schermata ParkSense Warning (Segnala-
zioni ParkSense) si trova sul display quadro
strumenti. Fornisce indicazioni visive sulla
distanza tra il paraurti posteriore e l'ostacolo
rilevato. Per ulteriori informazioni, fare riferi-mento a "Display quadro strumenti" in "De-
scrizione della plancia portastrumenti" nel
Libretto di Uso e Manutenzione.
Precauzioni per l'uso del sistema
ParkSense
NOTA:
• Accertarsi che il paraurti posteriore sia
privo di neve, ghiaccio, fango, sporcizia e
detriti in modo che il sistema ParkSense
possa funzionare correttamente.
• Martelli pneumatici, camion di grandi di-
mensioni e altre vibrazioni potrebbero com-
promettere le prestazioni del sistema
ParkSense.
• Quando il sistema ParkSense viene disatti-
vato, sul display quadro strumenti viene
visualizzato il messaggio "PARKSENSE
OFF" (ParkSense disattivato). Inoltre, una
volta disattivato, il sistema ParkSense ri-
mane in tale stato fino a quando non viene
riattivato, anche dopo un ciclo di accen-
sione.• Quando si porta il selettore marce in posi-
zione R (retromarcia) e il sistema
ParkSense è disattivato, sul display quadro
strumenti viene visualizzato il messaggio
"PARKSENSE OFF" (ParkSense disattivato)
fino a quando la vettura è in posizione R
(retromarcia).
• Se l'autoradio è accesa quando il sistema
ParkSense emette una segnalazione acu-
stica, il volume dell'autoradio viene abbas-
sato.
• Pulire con regolarità i sensori del sistema
ParkSense, facendo attenzione a non graf-
fiarli o danneggiarli. I sensori non devono
essere coperti di ghiaccio, neve, fanghiglia,
fango, sporcizia o detriti, onde evitare ano-
malie di funzionamento del sistema. Il si-
stema ParkSense potrebbe non rilevare un
ostacolo nella zona retrostante il paraurti,
oppure fornire un falso allarme sulla pre-
senza di un ostacolo dietro il paraurti.
• Utilizzare l'interruttore ParkSense per di-
sattivare il sistema nel caso in cui sulla
vettura siano montati oggetti come portabi-
ciclette, attacchi rimorchi, ecc. entro
30 cm (12 poll.) dal paraurti posteriore. La
mancata osservanza di tale precauzione
AVVIAMENTO E FUNZIONAMENTO
204

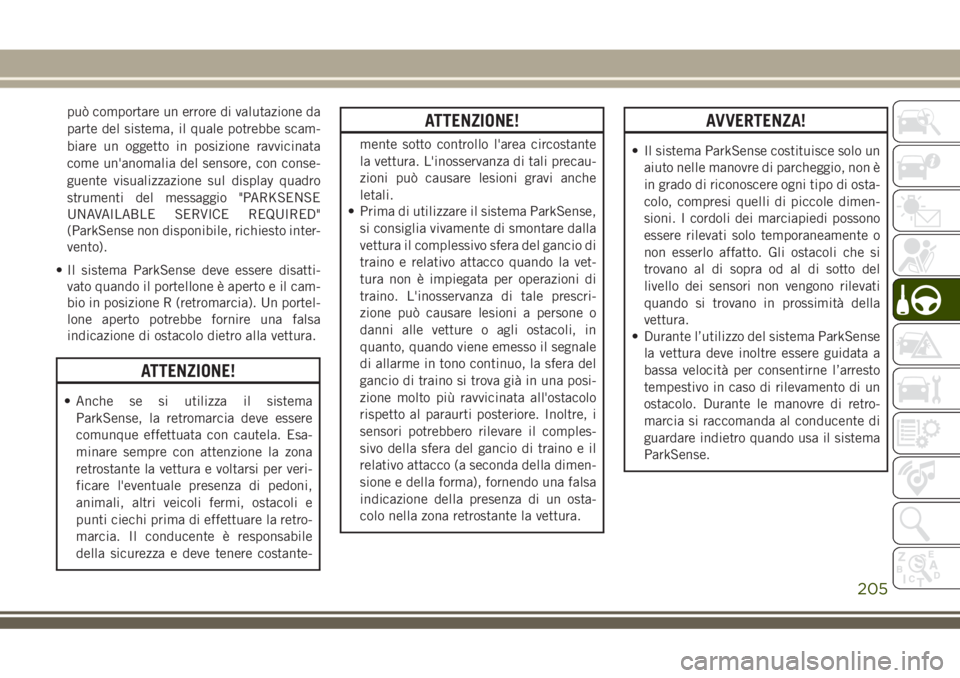

può comportare un errore di valutazione da
parte del sistema, il quale potrebbe scam-
biare un oggetto in posizione ravvicinata
come un'anomalia del sensore, con conse-
guente visualizzazione sul display quadro
strumenti del messaggio "PARKSENSE
UNAVAILABLE SERVICE REQUIRED"
(ParkSense non disponibile, richiesto inter-
vento).
• Il sistema ParkSense deve essere disatti-
vato quando il portellone è aperto e il cam-
bio in posizione R (retromarcia). Un portel-
lone aperto potrebbe fornire una falsa
indicazione di ostacolo dietro alla vettura.
ATTENZIONE!
• Anche se si utilizza il sistema
ParkSense, la retromarcia deve essere
comunque effettuata con cautela. Esa-
minare sempre con attenzione la zona
retrostante la vettura e voltarsi per veri-
ficare l'eventuale presenza di pedoni,
animali, altri veicoli fermi, ostacoli e
punti ciechi prima di effettuare la retro-
marcia. Il conducente è responsabile
della sicurezza e deve tenere costante-
ATTENZIONE!
mente sotto controllo l'area circostante
la vettura. L'inosservanza di tali precau-
zioni può causare lesioni gravi anche
letali.
• Prima di utilizzare il sistema ParkSense,
si consiglia vivamente di smontare dalla
vettura il complessivo sfera del gancio di
traino e relativo attacco quando la vet-
tura non è impiegata per operazioni di
traino. L'inosservanza di tale prescri-
zione può causare lesioni a persone o
danni alle vetture o agli ostacoli, in
quanto, quando viene emesso il segnale
di allarme in tono continuo, la sfera del
gancio di traino si trova già in una posi-
zione molto più ravvicinata all'ostacolo
rispetto al paraurti posteriore. Inoltre, i
sensori potrebbero rilevare il comples-
sivo della sfera del gancio di traino e il
relativo attacco (a seconda della dimen-
sione e della forma), fornendo una falsa
indicazione della presenza di un osta-
colo nella zona retrostante la vettura.
AVVERTENZA!
• Il sistema ParkSense costituisce solo un
aiuto nelle manovre di parcheggio, non è
in grado di riconoscere ogni tipo di osta-
colo, compresi quelli di piccole dimen-
sioni. I cordoli dei marciapiedi possono
essere rilevati solo temporaneamente o
non esserlo affatto. Gli ostacoli che si
trovano al di sopra od al di sotto del
livello dei sensori non vengono rilevati
quando si trovano in prossimità della
vettura.
• Durante l’utilizzo del sistema ParkSense
la vettura deve inoltre essere guidata a
bassa velocità per consentirne l’arresto
tempestivo in caso di rilevamento di un
ostacolo. Durante le manovre di retro-
marcia si raccomanda al conducente di
guardare indietro quando usa il sistema
ParkSense.
205
