2018 JEEP GRAND CHEROKEE 4WD

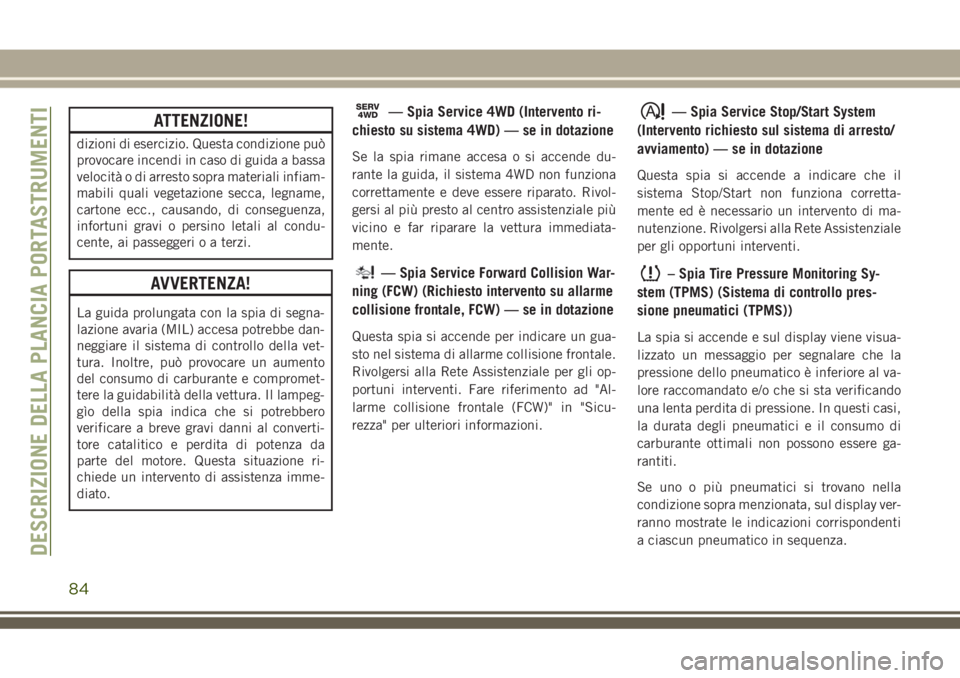

ATTENZIONE!
dizioni di esercizio. Questa condizione può
provocare incendi in caso di guida a bassa
velocità o di arresto sopra materiali infiam-
mabili quali vegetazione secca, legname,
cartone ecc., causando, di conseguenza,
infortuni gravi o persino letali al condu-
cente, ai passeggeri o a terzi.
AVVERTENZA!
La guida prolungata con la spia di segna-
lazione avaria (MIL) accesa potrebbe dan-
neggiare il sistema di controllo della vet-
tura. Inoltre, può provocare un aumento
del consumo di carburante e compromet-
tere la guidabilità della vettura. Il lampeg-
gìo della spia indica che si potrebbero
verificare a breve gravi danni al converti-
tore catalitico e perdita di potenza da
parte del motore. Questa situazione ri-
chiede un intervento di assistenza imme-
diato.
SERV4WD— Spia Service 4WD (Intervento ri-
chiesto su sistema 4WD) — se in dotazione
Se la spia rimane accesa o si accende du-
rante la guida, il sistema 4WD non funziona
correttamente e deve essere riparato. Rivol-
gersi al più presto al centro assistenziale più
vicino e far riparare la vettura immediata-
mente.
— Spia Service Forward Collision War-
ning (FCW) (Richiesto intervento su allarme
collisione frontale, FCW) — se in dotazione
Questa spia si accende per indicare un gua-
sto nel sistema di allarme collisione frontale.
Rivolgersi alla Rete Assistenziale per gli op-
portuni interventi. Fare riferimento ad "Al-
larme collisione frontale (FCW)" in "Sicu-
rezza" per ulteriori informazioni.
— Spia Service Stop/Start System
(Intervento richiesto sul sistema di arresto/
avviamento) — se in dotazione
Questa spia si accende a indicare che il
sistema Stop/Start non funziona corretta-
mente ed è necessario un intervento di ma-
nutenzione. Rivolgersi alla Rete Assistenziale
per gli opportuni interventi.
– Spia Tire Pressure Monitoring Sy-
stem (TPMS) (Sistema di controllo pres-
sione pneumatici (TPMS))
La spia si accende e sul display viene visua-
lizzato un messaggio per segnalare che la
pressione dello pneumatico è inferiore al va-
lore raccomandato e/o che si sta verificando
una lenta perdita di pressione. In questi casi,
la durata degli pneumatici e il consumo di
carburante ottimali non possono essere ga-
rantiti.
Se uno o più pneumatici si trovano nella
condizione sopra menzionata, sul display ver-
ranno mostrate le indicazioni corrispondenti
a ciascun pneumatico in sequenza.
DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
84

AVVERTENZA!
lanti per pneumatici in aftermarket po-
trebbe causare il danneggiamento del sen-
sore del sistema di controllo pressione
pneumatici (TPMS). In seguito all'utilizzo
di sigillante per pneumatici in aftermar-
ket, si raccomanda di rivolgersi alla Rete
Assistenziale per far eseguire il controllo
dei sensori.
Spie gialle
– Spia Air Suspension (Sospen-
sioni pneumatiche) – se in dotazione
Questa spia si accende quando il sistema
delle sospensioni pneumatiche sta regolando
attivamente l'altezza libera dal suolo.
Spia Forward Collision Warning Off (Al-
larme collisione frontale disattivato) — se
in dotazione
Questa spia indica che l'allarme collisione
frontale è disattivato.
— Spia 4WD Low (4WD gamma bassa)
— se in dotazione
Questa spia avverte il conducente che è stata
selezionata la trazione a quattro ruote motrici
in modalità gamma bassa. Gli alberi di tra-
smissione anteriore e posteriore sono bloc-
cati insieme meccanicamente in modo che le
ruote anteriori e posteriori girino alla stessa
velocità. La gamma bassa fornisce un rap-
porto di riduzione maggiore e quindi una
maggiore coppia trasmessa alle ruote.
Fare riferimento a "Funzionamento della tra-
zione a quattro ruote motrici — se in dota-
zione" in "Avviamento e funzionamento" per
ulteriori informazioni sul funzionamento
della trazione a quattro ruote motrici e sul-
l'uso corretto.
– Spia Rear Fog (Retronebbia) – se in
dotazione
Questa spia si accende all'inserimento dei
retronebbia.
Spie verdi
– Spia Adaptive Cruise Control (ACC)
Set With No Target Detected (Cruise Control
Adattativo (ACC) senza vettura di riferi-
mento) – se in dotazione
Questa spia si accende quando il Cruise Con-
trol Adattativo è inserito e non viene rilevata
la vettura di riferimento. Per ulteriori
informazioni, fare riferimento a "Cruise Con-
trol Adattativo (ACC) — se in dotazione" in
"Avviamento e funzionamento".
— Spia Adaptive Cruise Control (ACC)
Set With Target Light (Cruise Control Adat-
tativo (ACC) con vettura di riferimento) —
se in dotazione
Questa spia viene visualizzata quando il si-
stema ACC è inserito e viene rilevata una
vettura di riferimento. Per ulteriori informa-
zioni, fare riferimento a "Cruise Control Adat-
tativo (ACC) — se in dotazione" in "Avvia-
mento e funzionamento".
DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
86

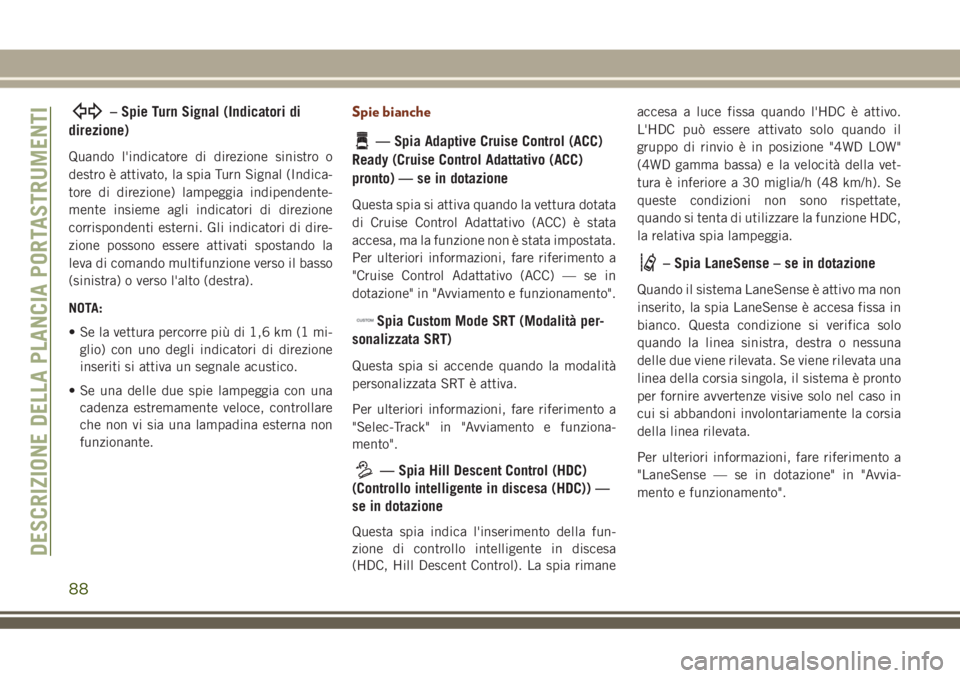

– Spie Turn Signal (Indicatori di
direzione)
Quando l'indicatore di direzione sinistro o
destro è attivato, la spia Turn Signal (Indica-
tore di direzione) lampeggia indipendente-
mente insieme agli indicatori di direzione
corrispondenti esterni. Gli indicatori di dire-
zione possono essere attivati spostando la
leva di comando multifunzione verso il basso
(sinistra) o verso l'alto (destra).
NOTA:
• Se la vettura percorre più di 1,6 km (1 mi-
glio) con uno degli indicatori di direzione
inseriti si attiva un segnale acustico.
• Se una delle due spie lampeggia con una
cadenza estremamente veloce, controllare
che non vi sia una lampadina esterna non
funzionante.
Spie bianche
— Spia Adaptive Cruise Control (ACC)
Ready (Cruise Control Adattativo (ACC)
pronto) — se in dotazione
Questa spia si attiva quando la vettura dotata
di Cruise Control Adattativo (ACC) è stata
accesa, ma la funzione non è stata impostata.
Per ulteriori informazioni, fare riferimento a
"Cruise Control Adattativo (ACC) — se in
dotazione" in "Avviamento e funzionamento".
Spia Custom Mode SRT (Modalità per-
sonalizzata SRT)
Questa spia si accende quando la modalità
personalizzata SRT è attiva.
Per ulteriori informazioni, fare riferimento a
"Selec-Track" in "Avviamento e funziona-
mento".
— Spia Hill Descent Control (HDC)
(Controllo intelligente in discesa (HDC)) —
se in dotazione
Questa spia indica l'inserimento della fun-
zione di controllo intelligente in discesa
(HDC, Hill Descent Control). La spia rimaneaccesa a luce fissa quando l'HDC è attivo.
L'HDC può essere attivato solo quando il
gruppo di rinvio è in posizione "4WD LOW"
(4WD gamma bassa) e la velocità della vet-
tura è inferiore a 30 miglia/h (48 km/h). Se
queste condizioni non sono rispettate,
quando si tenta di utilizzare la funzione HDC,
la relativa spia lampeggia.
– Spia LaneSense – se in dotazione
Quando il sistema LaneSense è attivo ma non
inserito, la spia LaneSense è accesa fissa in
bianco. Questa condizione si verifica solo
quando la linea sinistra, destra o nessuna
delle due viene rilevata. Se viene rilevata una
linea della corsia singola, il sistema è pronto
per fornire avvertenze visive solo nel caso in
cui si abbandoni involontariamente la corsia
della linea rilevata.
Per ulteriori informazioni, fare riferimento a
"LaneSense — se in dotazione" in "Avvia-
mento e funzionamento".
DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
88

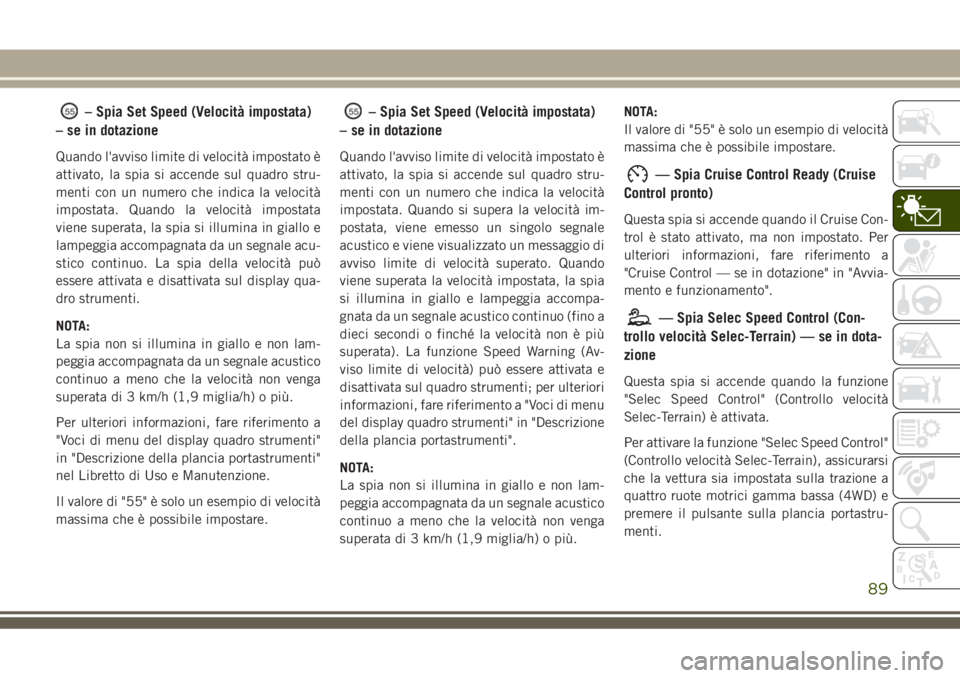

– Spia Set Speed (Velocità impostata)
– se in dotazione
Quando l'avviso limite di velocità impostato è
attivato, la spia si accende sul quadro stru-
menti con un numero che indica la velocità
impostata. Quando la velocità impostata
viene superata, la spia si illumina in giallo e
lampeggia accompagnata da un segnale acu-
stico continuo. La spia della velocità può
essere attivata e disattivata sul display qua-
dro strumenti.
NOTA:
La spia non si illumina in giallo e non lam-
peggia accompagnata da un segnale acustico
continuo a meno che la velocità non venga
superata di 3 km/h (1,9 miglia/h) o più.
Per ulteriori informazioni, fare riferimento a
"Voci di menu del display quadro strumenti"
in "Descrizione della plancia portastrumenti"
nel Libretto di Uso e Manutenzione.
Il valore di "55" è solo un esempio di velocità
massima che è possibile impostare.
– Spia Set Speed (Velocità impostata)
– se in dotazione
Quando l'avviso limite di velocità impostato è
attivato, la spia si accende sul quadro stru-
menti con un numero che indica la velocità
impostata. Quando si supera la velocità im-
postata, viene emesso un singolo segnale
acustico e viene visualizzato un messaggio di
avviso limite di velocità superato. Quando
viene superata la velocità impostata, la spia
si illumina in giallo e lampeggia accompa-
gnata da un segnale acustico continuo (fino a
dieci secondi o finché la velocità non è più
superata). La funzione Speed Warning (Av-
viso limite di velocità) può essere attivata e
disattivata sul quadro strumenti; per ulteriori
informazioni, fare riferimento a "Voci di menu
del display quadro strumenti" in "Descrizione
della plancia portastrumenti".
NOTA:
La spia non si illumina in giallo e non lam-
peggia accompagnata da un segnale acustico
continuo a meno che la velocità non venga
superata di 3 km/h (1,9 miglia/h) o più.NOTA:
Il valore di "55" è solo un esempio di velocità
massima che è possibile impostare.
— Spia Cruise Control Ready (Cruise
Control pronto)
Questa spia si accende quando il Cruise Con-
trol è stato attivato, ma non impostato. Per
ulteriori informazioni, fare riferimento a
"Cruise Control — se in dotazione" in "Avvia-
mento e funzionamento".
— Spia Selec Speed Control (Con-
trollo velocità Selec-Terrain) — se in dota-
zione
Questa spia si accende quando la funzione
"Selec Speed Control" (Controllo velocità
Selec-Terrain) è attivata.
Per attivare la funzione "Selec Speed Control"
(Controllo velocità Selec-Terrain), assicurarsi
che la vettura sia impostata sulla trazione a
quattro ruote motrici gamma bassa (4WD) e
premere il pulsante sulla plancia portastru-
menti.
89

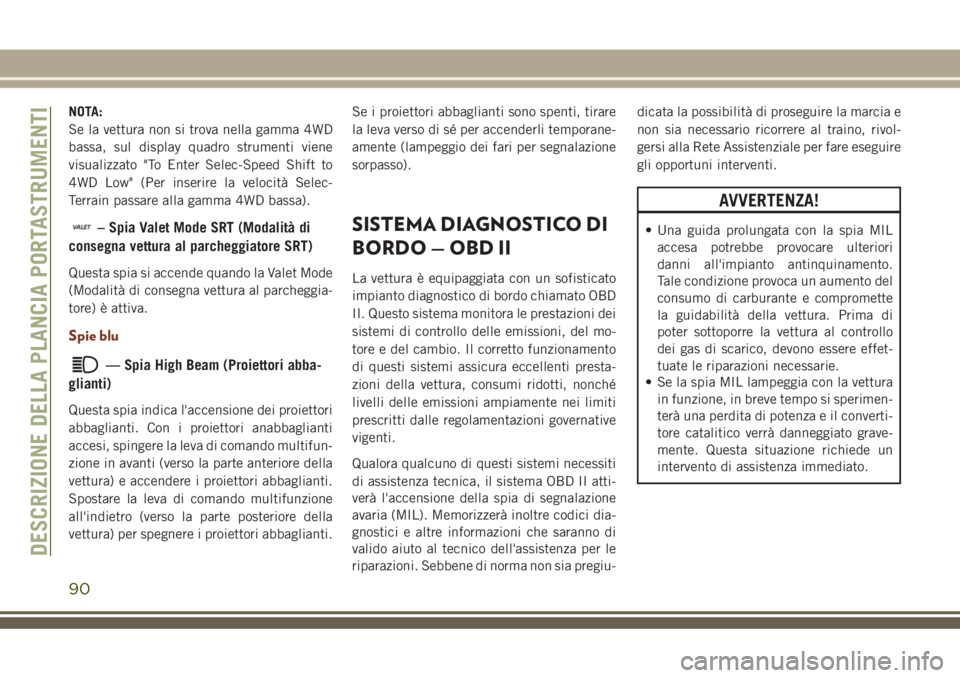

NOTA:
Se la vettura non si trova nella gamma 4WD
bassa, sul display quadro strumenti viene
visualizzato "To Enter Selec-Speed Shift to
4WD Low" (Per inserire la velocità Selec-
Terrain passare alla gamma 4WD bassa).
– Spia Valet Mode SRT (Modalità di
consegna vettura al parcheggiatore SRT)
Questa spia si accende quando la Valet Mode
(Modalità di consegna vettura al parcheggia-
tore) è attiva.
Spie blu
— Spia High Beam (Proiettori abba-
glianti)
Questa spia indica l'accensione dei proiettori
abbaglianti. Con i proiettori anabbaglianti
accesi, spingere la leva di comando multifun-
zione in avanti (verso la parte anteriore della
vettura) e accendere i proiettori abbaglianti.
Spostare la leva di comando multifunzione
all'indietro (verso la parte posteriore della
vettura) per spegnere i proiettori abbaglianti.Se i proiettori abbaglianti sono spenti, tirare
la leva verso di sé per accenderli temporane-
amente (lampeggio dei fari per segnalazione
sorpasso).
SISTEMA DIAGNOSTICO DI
BORDO — OBD II
La vettura è equipaggiata con un sofisticato
impianto diagnostico di bordo chiamato OBD
II. Questo sistema monitora le prestazioni dei
sistemi di controllo delle emissioni, del mo-
tore e del cambio. Il corretto funzionamento
di questi sistemi assicura eccellenti presta-
zioni della vettura, consumi ridotti, nonché
livelli delle emissioni ampiamente nei limiti
prescritti dalle regolamentazioni governative
vigenti.
Qualora qualcuno di questi sistemi necessiti
di assistenza tecnica, il sistema OBD II atti-
verà l'accensione della spia di segnalazione
avaria (MIL). Memorizzerà inoltre codici dia-
gnostici e altre informazioni che saranno di
valido aiuto al tecnico dell'assistenza per le
riparazioni. Sebbene di norma non sia pregiu-dicata la possibilità di proseguire la marcia e
non sia necessario ricorrere al traino, rivol-
gersi alla Rete Assistenziale per fare eseguire
gli opportuni interventi.
AVVERTENZA!
• Una guida prolungata con la spia MIL
accesa potrebbe provocare ulteriori
danni all'impianto antinquinamento.
Tale condizione provoca un aumento del
consumo di carburante e compromette
la guidabilità della vettura. Prima di
poter sottoporre la vettura al controllo
dei gas di scarico, devono essere effet-
tuate le riparazioni necessarie.
• Se la spia MIL lampeggia con la vettura
in funzione, in breve tempo si sperimen-
terà una perdita di potenza e il converti-
tore catalitico verrà danneggiato grave-
mente. Questa situazione richiede un
intervento di assistenza immediato.
DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
90

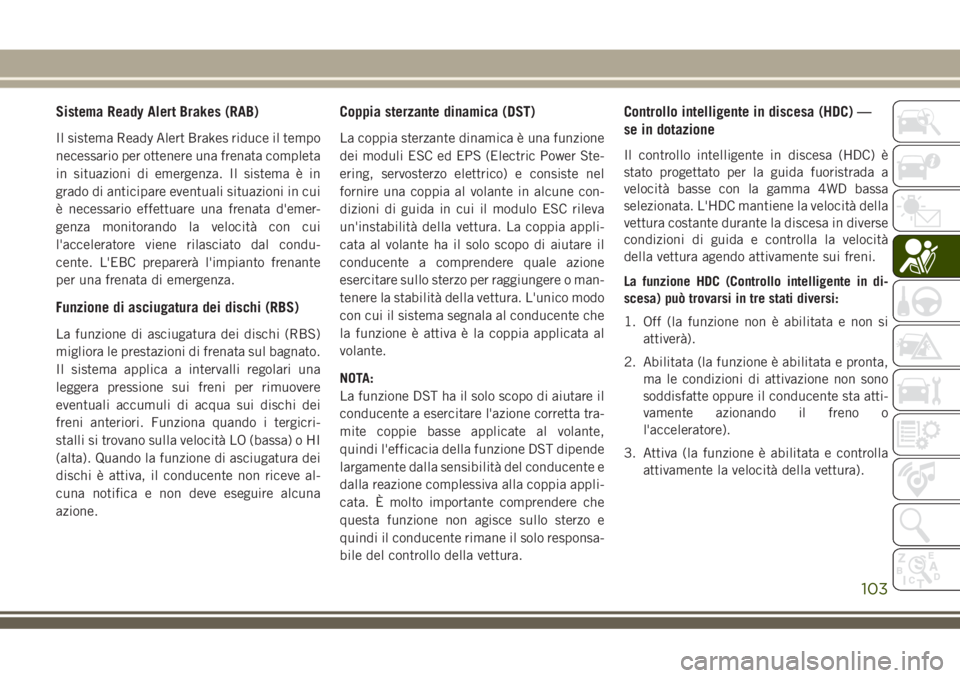

Sistema Ready Alert Brakes (RAB)
Il sistema Ready Alert Brakes riduce il tempo
necessario per ottenere una frenata completa
in situazioni di emergenza. Il sistema è in
grado di anticipare eventuali situazioni in cui
è necessario effettuare una frenata d'emer-
genza monitorando la velocità con cui
l'acceleratore viene rilasciato dal condu-
cente. L'EBC preparerà l'impianto frenante
per una frenata di emergenza.
Funzione di asciugatura dei dischi (RBS)
La funzione di asciugatura dei dischi (RBS)
migliora le prestazioni di frenata sul bagnato.
Il sistema applica a intervalli regolari una
leggera pressione sui freni per rimuovere
eventuali accumuli di acqua sui dischi dei
freni anteriori. Funziona quando i tergicri-
stalli si trovano sulla velocità LO (bassa) o HI
(alta). Quando la funzione di asciugatura dei
dischi è attiva, il conducente non riceve al-
cuna notifica e non deve eseguire alcuna
azione.
Coppia sterzante dinamica (DST)
La coppia sterzante dinamica è una funzione
dei moduli ESC ed EPS (Electric Power Ste-
ering, servosterzo elettrico) e consiste nel
fornire una coppia al volante in alcune con-
dizioni di guida in cui il modulo ESC rileva
un'instabilità della vettura. La coppia appli-
cata al volante ha il solo scopo di aiutare il
conducente a comprendere quale azione
esercitare sullo sterzo per raggiungere o man-
tenere la stabilità della vettura. L'unico modo
con cui il sistema segnala al conducente che
la funzione è attiva è la coppia applicata al
volante.
NOTA:
La funzione DST ha il solo scopo di aiutare il
conducente a esercitare l'azione corretta tra-
mite coppie basse applicate al volante,
quindi l'efficacia della funzione DST dipende
largamente dalla sensibilità del conducente e
dalla reazione complessiva alla coppia appli-
cata. È molto importante comprendere che
questa funzione non agisce sullo sterzo e
quindi il conducente rimane il solo responsa-
bile del controllo della vettura.
Controllo intelligente in discesa (HDC) —
se in dotazione
Il controllo intelligente in discesa (HDC) è
stato progettato per la guida fuoristrada a
velocità basse con la gamma 4WD bassa
selezionata. L'HDC mantiene la velocità della
vettura costante durante la discesa in diverse
condizioni di guida e controlla la velocità
della vettura agendo attivamente sui freni.
La funzione HDC (Controllo intelligente in di-
scesa) può trovarsi in tre stati diversi:
1. Off (la funzione non è abilitata e non si
attiverà).
2. Abilitata (la funzione è abilitata e pronta,
ma le condizioni di attivazione non sono
soddisfatte oppure il conducente sta atti-
vamente azionando il freno o
l'acceleratore).
3. Attiva (la funzione è abilitata e controlla
attivamente la velocità della vettura).
103

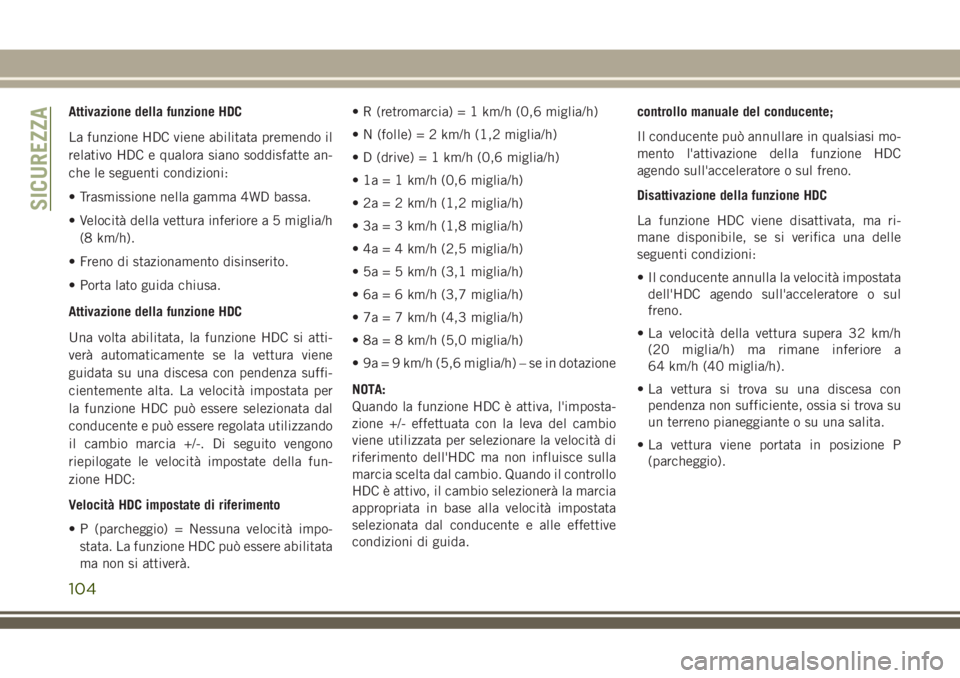

Attivazione della funzione HDC
La funzione HDC viene abilitata premendo il
relativo HDC e qualora siano soddisfatte an-
che le seguenti condizioni:
• Trasmissione nella gamma 4WD bassa.
• Velocità della vettura inferiore a 5 miglia/h
(8 km/h).
• Freno di stazionamento disinserito.
• Porta lato guida chiusa.
Attivazione della funzione HDC
Una volta abilitata, la funzione HDC si atti-
verà automaticamente se la vettura viene
guidata su una discesa con pendenza suffi-
cientemente alta. La velocità impostata per
la funzione HDC può essere selezionata dal
conducente e può essere regolata utilizzando
il cambio marcia +/-. Di seguito vengono
riepilogate le velocità impostate della fun-
zione HDC:
Velocità HDC impostate di riferimento
• P (parcheggio) = Nessuna velocità impo-
stata. La funzione HDC può essere abilitata
ma non si attiverà.• R (retromarcia) = 1 km/h (0,6 miglia/h)
• N (folle) = 2 km/h (1,2 miglia/h)
• D (drive) = 1 km/h (0,6 miglia/h)
• 1a = 1 km/h (0,6 miglia/h)
• 2a = 2 km/h (1,2 miglia/h)
• 3a = 3 km/h (1,8 miglia/h)
• 4a = 4 km/h (2,5 miglia/h)
• 5a = 5 km/h (3,1 miglia/h)
• 6a = 6 km/h (3,7 miglia/h)
• 7a = 7 km/h (4,3 miglia/h)
• 8a = 8 km/h (5,0 miglia/h)
• 9a = 9 km/h (5,6 miglia/h) – se in dotazione
NOTA:
Quando la funzione HDC è attiva, l'imposta-
zione +/- effettuata con la leva del cambio
viene utilizzata per selezionare la velocità di
riferimento dell'HDC ma non influisce sulla
marcia scelta dal cambio. Quando il controllo
HDC è attivo, il cambio selezionerà la marcia
appropriata in base alla velocità impostata
selezionata dal conducente e alle effettive
condizioni di guida.controllo manuale del conducente;
Il conducente può annullare in qualsiasi mo-
mento l'attivazione della funzione HDC
agendo sull'acceleratore o sul freno.
Disattivazione della funzione HDC
La funzione HDC viene disattivata, ma ri-
mane disponibile, se si verifica una delle
seguenti condizioni:
• Il conducente annulla la velocità impostata
dell'HDC agendo sull'acceleratore o sul
freno.
• La velocità della vettura supera 32 km/h
(20 miglia/h) ma rimane inferiore a
64 km/h (40 miglia/h).
• La vettura si trova su una discesa con
pendenza non sufficiente, ossia si trova su
un terreno pianeggiante o su una salita.
• La vettura viene portata in posizione P
(parcheggio).
SICUREZZA
104

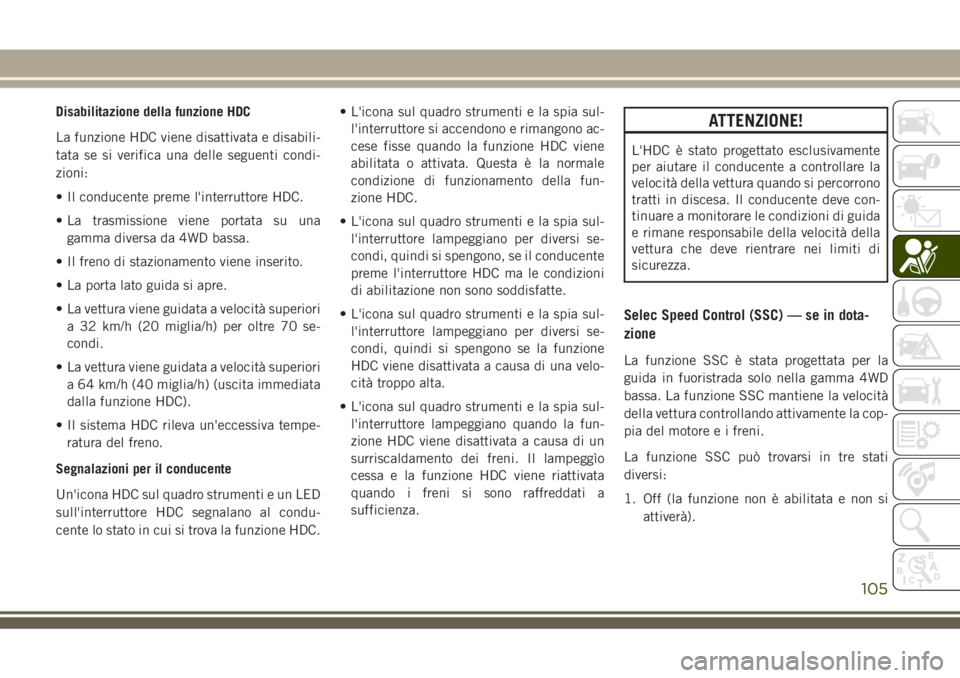

Disabilitazione della funzione HDC
La funzione HDC viene disattivata e disabili-
tata se si verifica una delle seguenti condi-
zioni:
• Il conducente preme l'interruttore HDC.
• La trasmissione viene portata su una
gamma diversa da 4WD bassa.
• Il freno di stazionamento viene inserito.
• La porta lato guida si apre.
• La vettura viene guidata a velocità superiori
a 32 km/h (20 miglia/h) per oltre 70 se-
condi.
• La vettura viene guidata a velocità superiori
a 64 km/h (40 miglia/h) (uscita immediata
dalla funzione HDC).
• Il sistema HDC rileva un'eccessiva tempe-
ratura del freno.
Segnalazioni per il conducente
Un'icona HDC sul quadro strumenti e un LED
sull'interruttore HDC segnalano al condu-
cente lo stato in cui si trova la funzione HDC.• L'icona sul quadro strumenti e la spia sul-
l'interruttore si accendono e rimangono ac-
cese fisse quando la funzione HDC viene
abilitata o attivata. Questa è la normale
condizione di funzionamento della fun-
zione HDC.
• L'icona sul quadro strumenti e la spia sul-
l'interruttore lampeggiano per diversi se-
condi, quindi si spengono, se il conducente
preme l'interruttore HDC ma le condizioni
di abilitazione non sono soddisfatte.
• L'icona sul quadro strumenti e la spia sul-
l'interruttore lampeggiano per diversi se-
condi, quindi si spengono se la funzione
HDC viene disattivata a causa di una velo-
cità troppo alta.
• L'icona sul quadro strumenti e la spia sul-
l'interruttore lampeggiano quando la fun-
zione HDC viene disattivata a causa di un
surriscaldamento dei freni. Il lampeggìo
cessa e la funzione HDC viene riattivata
quando i freni si sono raffreddati a
sufficienza.ATTENZIONE!
L'HDC è stato progettato esclusivamente
per aiutare il conducente a controllare la
velocità della vettura quando si percorrono
tratti in discesa. Il conducente deve con-
tinuare a monitorare le condizioni di guida
e rimane responsabile della velocità della
vettura che deve rientrare nei limiti di
sicurezza.
Selec Speed Control (SSC) — se in dota-
zione
La funzione SSC è stata progettata per la
guida in fuoristrada solo nella gamma 4WD
bassa. La funzione SSC mantiene la velocità
della vettura controllando attivamente la cop-
pia del motore e i freni.
La funzione SSC può trovarsi in tre stati
diversi:
1. Off (la funzione non è abilitata e non si
attiverà).
105
