2018 JEEP GRAND CHEROKEE Knjižica za upotrebu i održavanje (in Serbian)

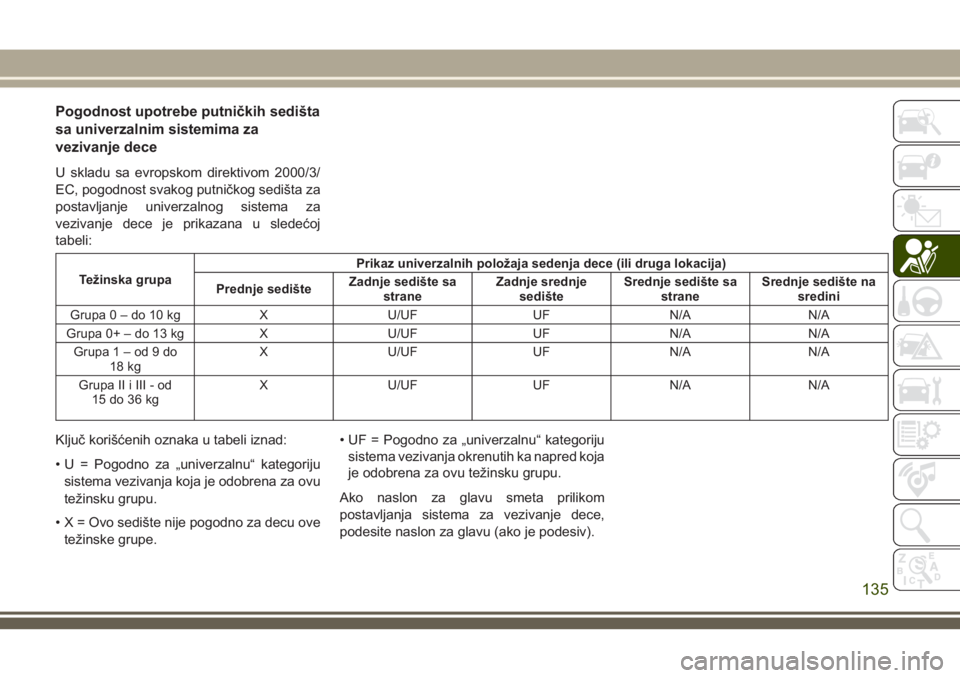

Pogodnost upotrebe putničkih sedišta
sa univerzalnim sistemima za
vezivanje dece
U skladu sa evropskom direktivom 2000/3/
EC, pogodnost svakog putničkog sedišta za
postavljanje univerzalnog sistema za
vezivanje dece je prikazana u sledećoj
tabeli:
Težinska grupaPrikaz univerzalnih položaja sedenja dece (ili druga lokacija)
Prednje sedišteZadnje sedište sa
straneZadnje srednje
sedišteSrednje sedište sa
straneSrednje sedište na
sredini
Grupa0–do10kg XU/UF UF N/A N/A
Grupa 0+ – do 13 kg X U/UF UF N/A N/A
Grupa1–od9do
18 kgX U/UF UF N/A N/A
Grupa II i III - od
15 do 36 kgX U/UF UF N/A N/A
Ključ korišćenih oznaka u tabeli iznad:
• U = Pogodno za „univerzalnu“ kategoriju
sistema vezivanja koja je odobrena za ovu
težinsku grupu.
• X = Ovo sedište nije pogodno za decu ove
težinske grupe.• UF = Pogodno za „univerzalnu“ kategoriju
sistema vezivanja okrenutih ka napred koja
je odobrena za ovu težinsku grupu.
Ako naslon za glavu smeta prilikom
postavljanja sistema za vezivanje dece,
podesite naslon za glavu (ako je podesiv).
135

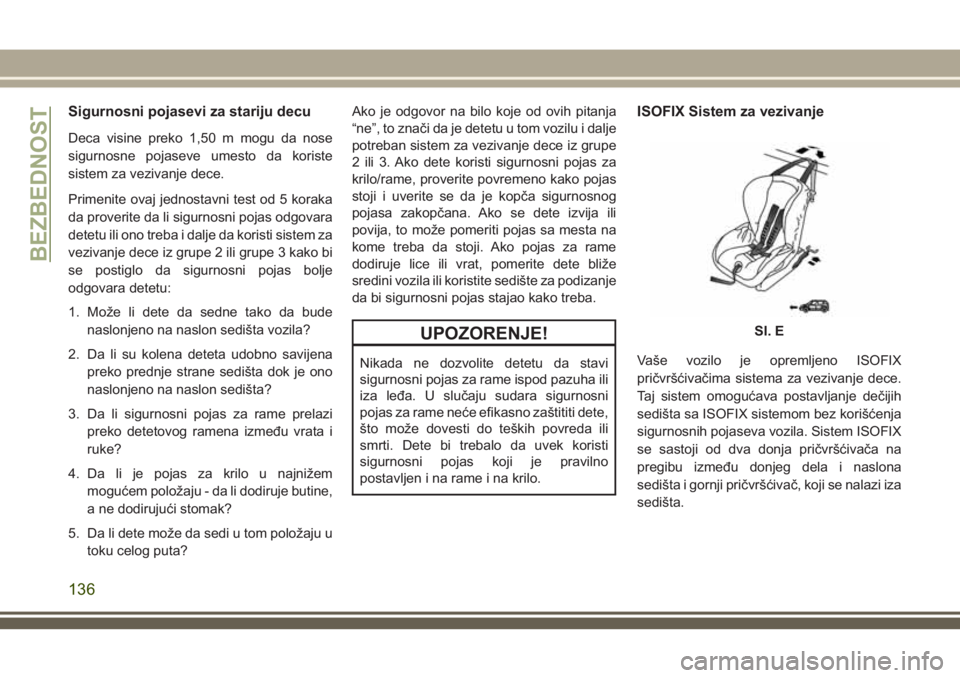

Sigurnosni pojasevi za stariju decu
Deca visine preko 1,50 m mogu da nose
sigurnosne pojaseve umesto da koriste
sistem za vezivanje dece.
Primenite ovaj jednostavni test od 5 koraka
da proverite da li sigurnosni pojas odgovara
detetu ili ono treba i dalje da koristi sistem za
vezivanje dece iz grupe 2 ili grupe 3 kako bi
se postiglo da sigurnosni pojas bolje
odgovara detetu:
1. Može li dete da sedne tako da bude
naslonjeno na naslon sedišta vozila?
2. Da li su kolena deteta udobno savijena
preko prednje strane sedišta dok je ono
naslonjeno na naslon sedišta?
3. Da li sigurnosni pojas za rame prelazi
preko detetovog ramena između vrata i
ruke?
4. Da li je pojas za krilo u najnižem
mogućem položaju - da li dodiruje butine,
a ne dodirujući stomak?
5. Da li dete može da sedi u tom položaju u
toku celog puta?Ako je odgovor na bilo koje od ovih pitanja
“ne”, to znači da je detetu u tom vozilu i dalje
potreban sistem za vezivanje dece iz grupe
2 ili 3. Ako dete koristi sigurnosni pojas za
krilo/rame, proverite povremeno kako pojas
stoji i uverite se da je kopča sigurnosnog
pojasa zakopčana. Ako se dete izvija ili
povija, to može pomeriti pojas sa mesta na
kome treba da stoji. Ako pojas za rame
dodiruje lice ili vrat, pomerite dete bliže
sredini vozila ili koristite sedište za podizanje
da bi sigurnosni pojas stajao kako treba.
UPOZORENJE!
Nikada ne dozvolite detetu da stavi
sigurnosni pojas za rame ispod pazuha ili
iza leđa. U slučaju sudara sigurnosni
pojas za rame neće efikasno zaštititi dete,
što može dovesti do teških povreda ili
smrti. Dete bi trebalo da uvek koristi
sigurnosni pojas koji je pravilno
postavljen i na rame i na krilo.
ISOFIX Sistem za vezivanje
Vaše vozilo je opremljeno ISOFIX
pričvršćivačima sistema za vezivanje dece.
Taj sistem omogućava postavljanje dečijih
sedišta sa ISOFIX sistemom bez korišćenja
sigurnosnih pojaseva vozila. Sistem ISOFIX
se sastoji od dva donja pričvršćivača na
pregibu između donjeg dela i naslona
sedišta i gornji pričvršćivač, koji se nalazi iza
sedišta.
Sl. E
BEZBEDNOST
136

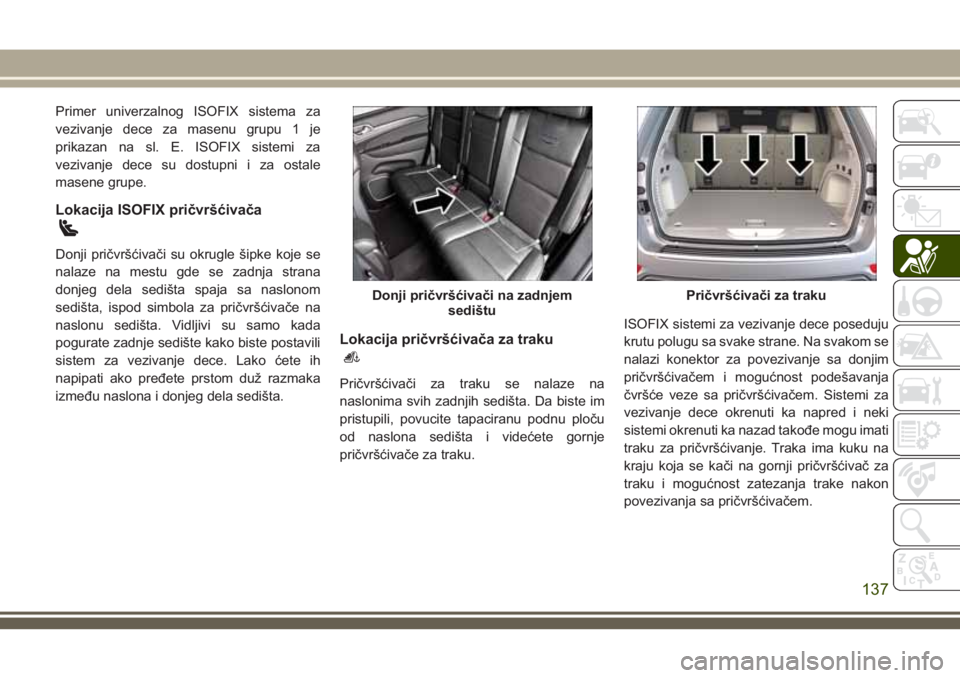

Primer univerzalnog ISOFIX sistema za
vezivanje dece za masenu grupu 1 je
prikazan na sl. E. ISOFIX sistemi za
vezivanje dece su dostupni i za ostale
masene grupe.
Lokacija ISOFIX pričvršćivača
Donji pričvršćivači su okrugle šipke koje se
nalaze na mestu gde se zadnja strana
donjeg dela sedišta spaja sa naslonom
sedišta, ispod simbola za pričvršćivače na
naslonu sedišta. Vidljivi su samo kada
pogurate zadnje sedište kako biste postavili
sistem za vezivanje dece. Lako ćete ih
napipati ako pređete prstom duž razmaka
između naslona i donjeg dela sedišta.
Lokacija pričvršćivača za traku
Pričvršćivači za traku se nalaze na
naslonima svih zadnjih sedišta. Da biste im
pristupili, povucite tapaciranu podnu ploču
od naslona sedišta i videćete gornje
pričvršćivače za traku.ISOFIX sistemi za vezivanje dece poseduju
krutu polugu sa svake strane. Na svakom se
nalazi konektor za povezivanje sa donjim
pričvršćivačem i mogućnost podešavanja
čvršće veze sa pričvršćivačem. Sistemi za
vezivanje dece okrenuti ka napred i neki
sistemi okrenuti ka nazad takođe mogu imati
traku za pričvršćivanje. Traka ima kuku na
kraju koja se kači na gornji pričvršćivač za
traku i mogućnost zatezanja trake nakon
povezivanja sa pričvršćivačem.
Donji pričvršćivači na zadnjem
sedištuPričvršćivači za traku
137

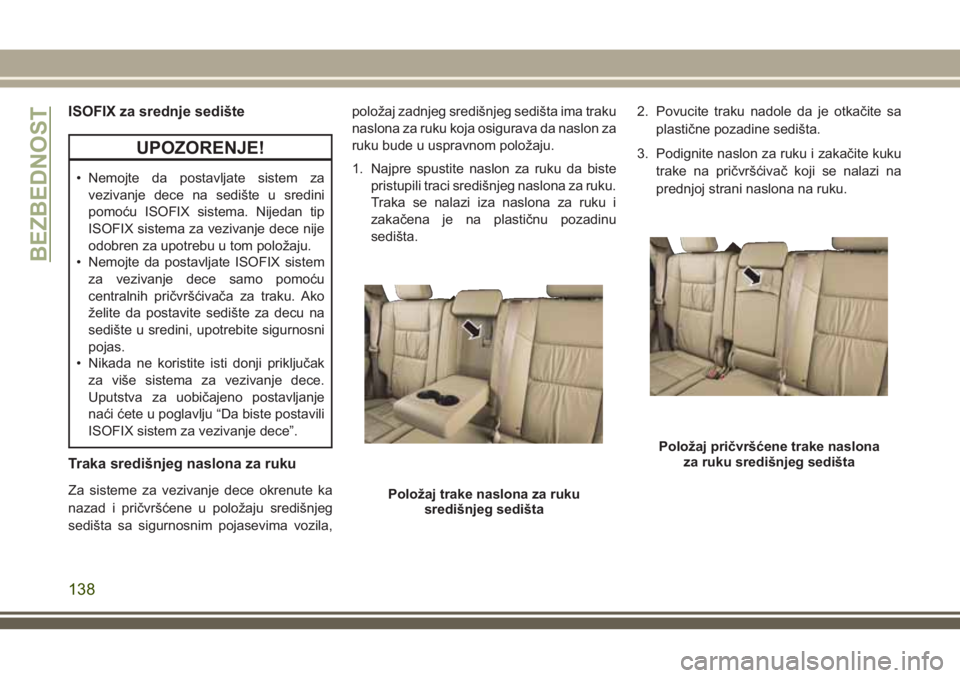

ISOFIX za srednje sedište
UPOZORENJE!
• Nemojte da postavljate sistem za
vezivanje dece na sedište u sredini
pomoću ISOFIX sistema. Nijedan tip
ISOFIX sistema za vezivanje dece nije
odobren za upotrebu u tom položaju.
• Nemojte da postavljate ISOFIX sistem
za vezivanje dece samo pomoću
centralnih pričvršćivača za traku. Ako
želite da postavite sedište za decu na
sedište u sredini, upotrebite sigurnosni
pojas.
• Nikada ne koristite isti donji priključak
za više sistema za vezivanje dece.
Uputstva za uobičajeno postavljanje
naći ćete u poglavlju “Da biste postavili
ISOFIX sistem za vezivanje dece”.
Traka središnjeg naslona za ruku
Za sisteme za vezivanje dece okrenute ka
nazad i pričvršćene u položaju središnjeg
sedišta sa sigurnosnim pojasevima vozila,položaj zadnjeg središnjeg sedišta ima traku
naslona za ruku koja osigurava da naslon za
ruku bude u uspravnom položaju.
1. Najpre spustite naslon za ruku da biste
pristupili traci središnjeg naslona za ruku.
Traka se nalazi iza naslona za ruku i
zakačena je na plastičnu pozadinu
sedišta.2. Povucite traku nadole da je otkačite sa
plastične pozadine sedišta.
3. Podignite naslon za ruku i zakačite kuku
trake na pričvršćivač koji se nalazi na
prednjoj strani naslona na ruku.Položaj trake naslona za ruku
središnjeg sedišta
Položaj pričvršćene trake naslona
za ruku središnjeg sedišta
BEZBEDNOST
138

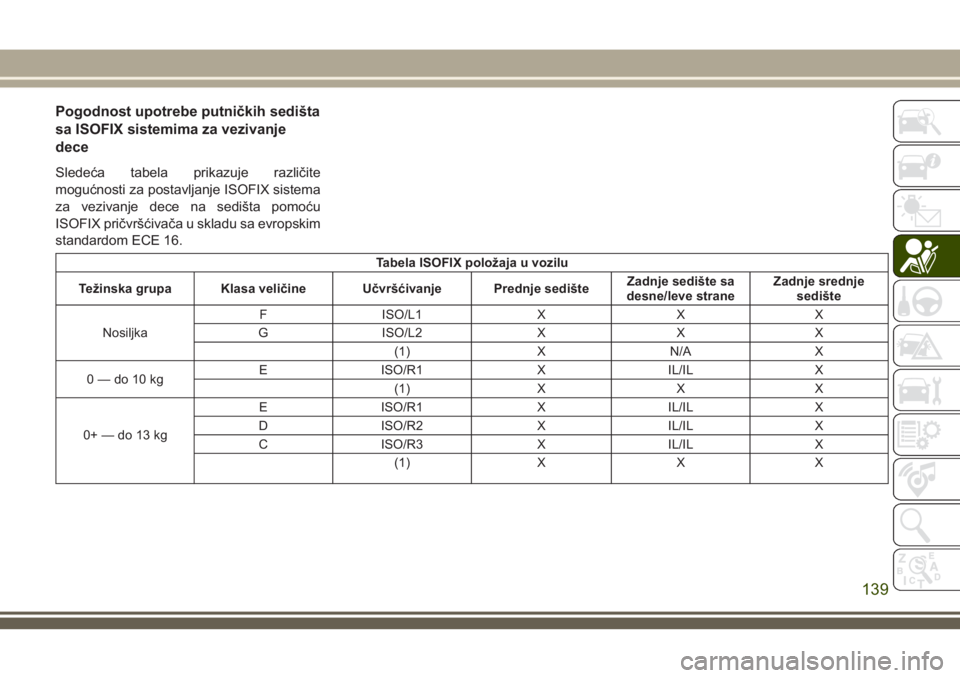

Pogodnost upotrebe putničkih sedišta
sa ISOFIX sistemima za vezivanje
dece
Sledeća tabela prikazuje različite
mogućnosti za postavljanje ISOFIX sistema
za vezivanje dece na sedišta pomoću
ISOFIX pričvršćivača u skladu sa evropskim
standardom ECE 16.
Tabela ISOFIX položaja u vozilu
Težinska grupa Klasa veličine Učvršćivanje Prednje sedišteZadnje sedište sa
desne/leve straneZadnje srednje
sedište
NosiljkaF ISO/L1 X X X
G ISO/L2 X X X
(1) X N/A X
0—do10kgE ISO/R1 X IL/IL X
(1) X X X
0+—do13kgE ISO/R1 X IL/IL X
D ISO/R2 X IL/IL X
C ISO/R3 X IL/IL X
(1) X X X
139

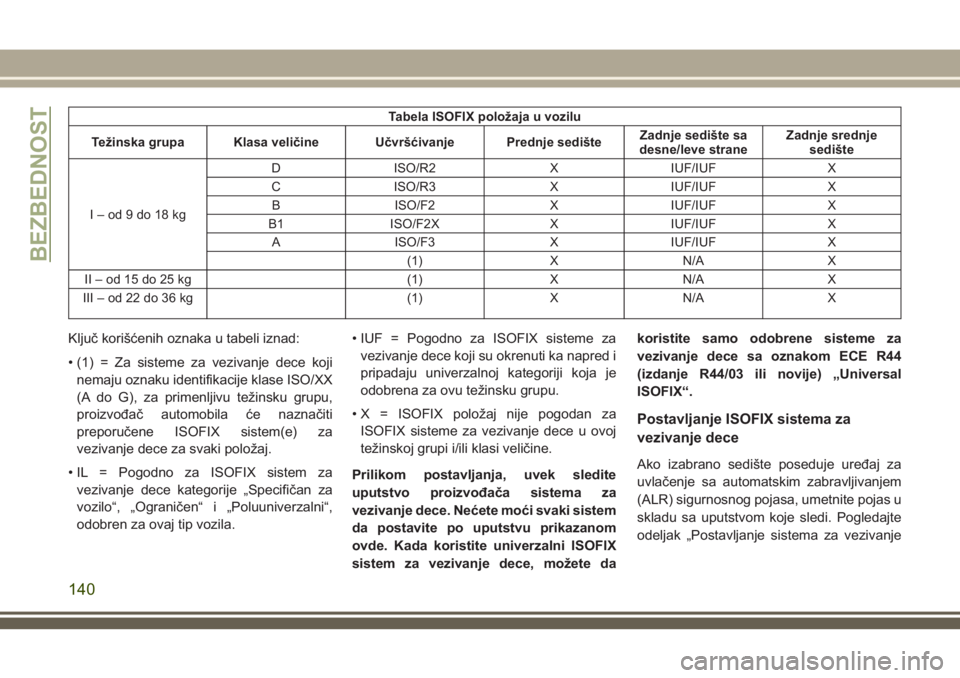

Tabela ISOFIX položaja u vozilu
Težinska grupa Klasa veličine Učvršćivanje Prednje sedišteZadnje sedište sa
desne/leve straneZadnje srednje
sedište
I–od9do18kgD ISO/R2 X IUF/IUF X
C ISO/R3 X IUF/IUF X
B ISO/F2 X IUF/IUF X
B1 ISO/F2X X IUF/IUF X
A ISO/F3 X IUF/IUF X
(1) X N/A X
II–od15do25kg (1) X N/A X
III–od22do36kg (1) X N/A X
Ključ korišćenih oznaka u tabeli iznad:
• (1) = Za sisteme za vezivanje dece koji
nemaju oznaku identifikacije klase ISO/XX
(A do G), za primenljivu težinsku grupu,
proizvođač automobila će naznačiti
preporučene ISOFIX sistem(e) za
vezivanje dece za svaki položaj.
• IL = Pogodno za ISOFIX sistem za
vezivanje dece kategorije „Specifičan za
vozilo“, „Ograničen“ i „Poluuniverzalni“,
odobren za ovaj tip vozila.• IUF = Pogodno za ISOFIX sisteme za
vezivanje dece koji su okrenuti ka napred i
pripadaju univerzalnoj kategoriji koja je
odobrena za ovu težinsku grupu.
• X = ISOFIX položaj nije pogodan za
ISOFIX sisteme za vezivanje dece u ovoj
težinskoj grupi i/ili klasi veličine.
Prilikom postavljanja, uvek sledite
uputstvo proizvođača sistema za
vezivanje dece. Nećete moći svaki sistem
da postavite po uputstvu prikazanom
ovde. Kada koristite univerzalni ISOFIX
sistem za vezivanje dece, možete dakoristite samo odobrene sisteme za
vezivanje dece sa oznakom ECE R44
(izdanje R44/03 ili novije) „Universal
ISOFIX“.
Postavljanje ISOFIX sistema za
vezivanje dece
Ako izabrano sedište poseduje uređaj za
uvlačenje sa automatskim zabravljivanjem
(ALR) sigurnosnog pojasa, umetnite pojas u
skladu sa uputstvom koje sledi. Pogledajte
odeljak „Postavljanje sistema za vezivanje
BEZBEDNOST
140

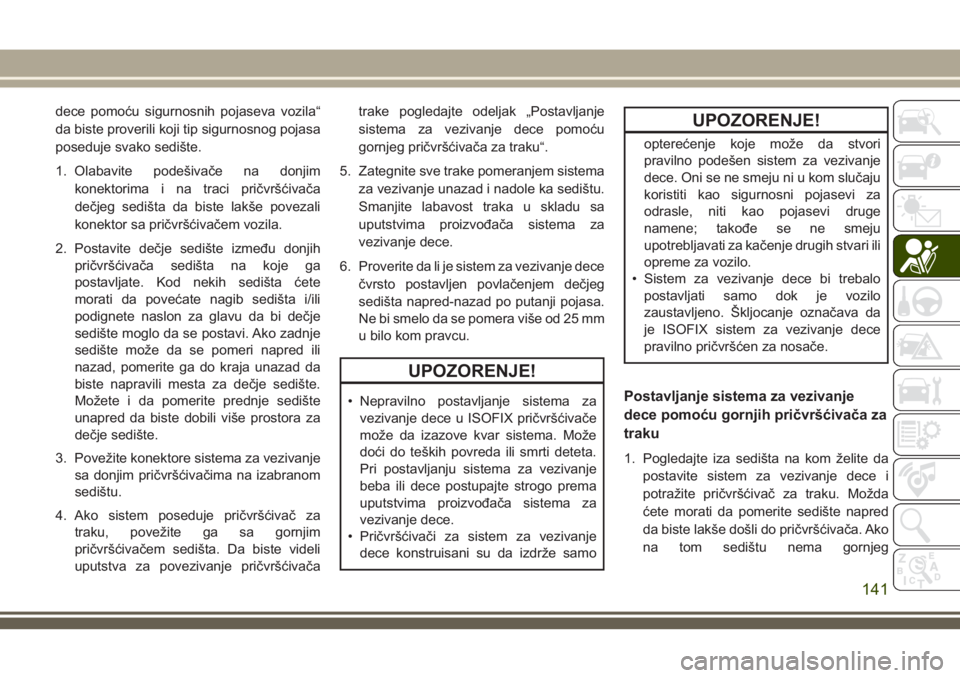

dece pomoću sigurnosnih pojaseva vozila“
da biste proverili koji tip sigurnosnog pojasa
poseduje svako sedište.
1. Olabavite podešivače na donjim
konektorima i na traci pričvršćivača
dečjeg sedišta da biste lakše povezali
konektor sa pričvršćivačem vozila.
2. Postavite dečje sedište između donjih
pričvršćivača sedišta na koje ga
postavljate. Kod nekih sedišta ćete
morati da povećate nagib sedišta i/ili
podignete naslon za glavu da bi dečje
sedište moglo da se postavi. Ako zadnje
sedište može da se pomeri napred ili
nazad, pomerite ga do kraja unazad da
biste napravili mesta za dečje sedište.
Možete i da pomerite prednje sedište
unapred da biste dobili više prostora za
dečje sedište.
3. Povežite konektore sistema za vezivanje
sa donjim pričvršćivačima na izabranom
sedištu.
4. Ako sistem poseduje pričvršćivač za
traku, povežite ga sa gornjim
pričvršćivačem sedišta. Da biste videli
uputstva za povezivanje pričvršćivačatrake pogledajte odeljak „Postavljanje
sistema za vezivanje dece pomoću
gornjeg pričvršćivača za traku“.
5. Zategnite sve trake pomeranjem sistema
za vezivanje unazad i nadole ka sedištu.
Smanjite labavost traka u skladu sa
uputstvima proizvođača sistema za
vezivanje dece.
6. Proverite da li je sistem za vezivanje dece
čvrsto postavljen povlačenjem dečjeg
sedišta napred-nazad po putanji pojasa.
Ne bi smelo da se pomera više od 25 mm
u bilo kom pravcu.
UPOZORENJE!
• Nepravilno postavljanje sistema za
vezivanje dece u ISOFIX pričvršćivače
može da izazove kvar sistema. Može
doći do teških povreda ili smrti deteta.
Pri postavljanju sistema za vezivanje
beba ili dece postupajte strogo prema
uputstvima proizvođača sistema za
vezivanje dece.
• Pričvršćivači za sistem za vezivanje
dece konstruisani su da izdrže samo
UPOZORENJE!
opterećenje koje može da stvori
pravilno podešen sistem za vezivanje
dece. Oni se ne smeju ni u kom slučaju
koristiti kao sigurnosni pojasevi za
odrasle, niti kao pojasevi druge
namene; takođe se ne smeju
upotrebljavati za kačenje drugih stvari ili
opreme za vozilo.
• Sistem za vezivanje dece bi trebalo
postavljati samo dok je vozilo
zaustavljeno. Škljocanje označava da
je ISOFIX sistem za vezivanje dece
pravilno pričvršćen za nosače.
Postavljanje sistema za vezivanje
dece pomoću gornjih pričvršćivača za
traku
1. Pogledajte iza sedišta na kom želite da
postavite sistem za vezivanje dece i
potražite pričvršćivač za traku. Možda
ćete morati da pomerite sedište napred
da biste lakše došli do pričvršćivača. Ako
na tom sedištu nema gornjeg
141

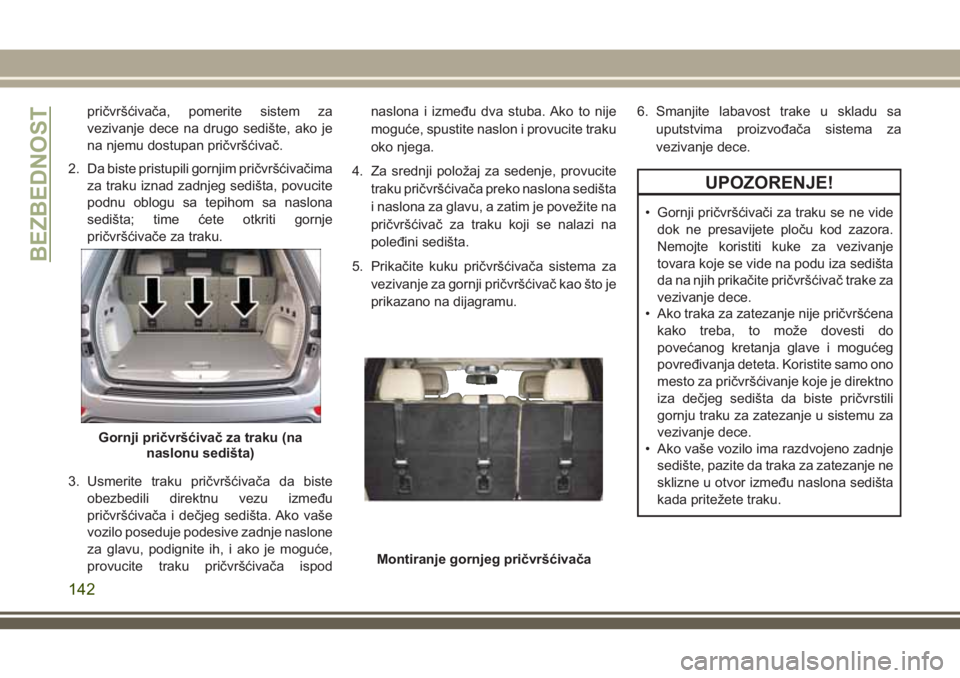

pričvršćivača, pomerite sistem za
vezivanje dece na drugo sedište, ako je
na njemu dostupan pričvršćivač.
2. Da biste pristupili gornjim pričvršćivačima
za traku iznad zadnjeg sedišta, povucite
podnu oblogu sa tepihom sa naslona
sedišta; time ćete otkriti gornje
pričvršćivače za traku.
3. Usmerite traku pričvršćivača da biste
obezbedili direktnu vezu između
pričvršćivača i dečjeg sedišta. Ako vaše
vozilo poseduje podesive zadnje naslone
za glavu, podignite ih, i ako je moguće,
provucite traku pričvršćivača ispodnaslona i između dva stuba. Ako to nije
moguće, spustite naslon i provucite traku
oko njega.
4. Za srednji položaj za sedenje, provucite
traku pričvršćivača preko naslona sedišta
i naslona za glavu, a zatim je povežite na
pričvršćivač za traku koji se nalazi na
poleđini sedišta.
5. Prikačite kuku pričvršćivača sistema za
vezivanje za gornji pričvršćivač kao što je
prikazano na dijagramu.6. Smanjite labavost trake u skladu sa
uputstvima proizvođača sistema za
vezivanje dece.
UPOZORENJE!
• Gornji pričvršćivači za traku se ne vide
dok ne presavijete ploču kod zazora.
Nemojte koristiti kuke za vezivanje
tovara koje se vide na podu iza sedišta
da na njih prikačite pričvršćivač trake za
vezivanje dece.
• Ako traka za zatezanje nije pričvršćena
kako treba, to može dovesti do
povećanog kretanja glave i mogućeg
povređivanja deteta. Koristite samo ono
mesto za pričvršćivanje koje je direktno
iza dečjeg sedišta da biste pričvrstili
gornju traku za zatezanje u sistemu za
vezivanje dece.
• Ako vaše vozilo ima razdvojeno zadnje
sedište, pazite da traka za zatezanje ne
sklizne u otvor između naslona sedišta
kada pritežete traku.
Gornji pričvršćivač za traku (na
naslonu sedišta)
Montiranje gornjeg pričvršćivača
BEZBEDNOST
142
