2018 JEEP GRAND CHEROKEE Knjižica za upotrebu i održavanje (in Serbian)

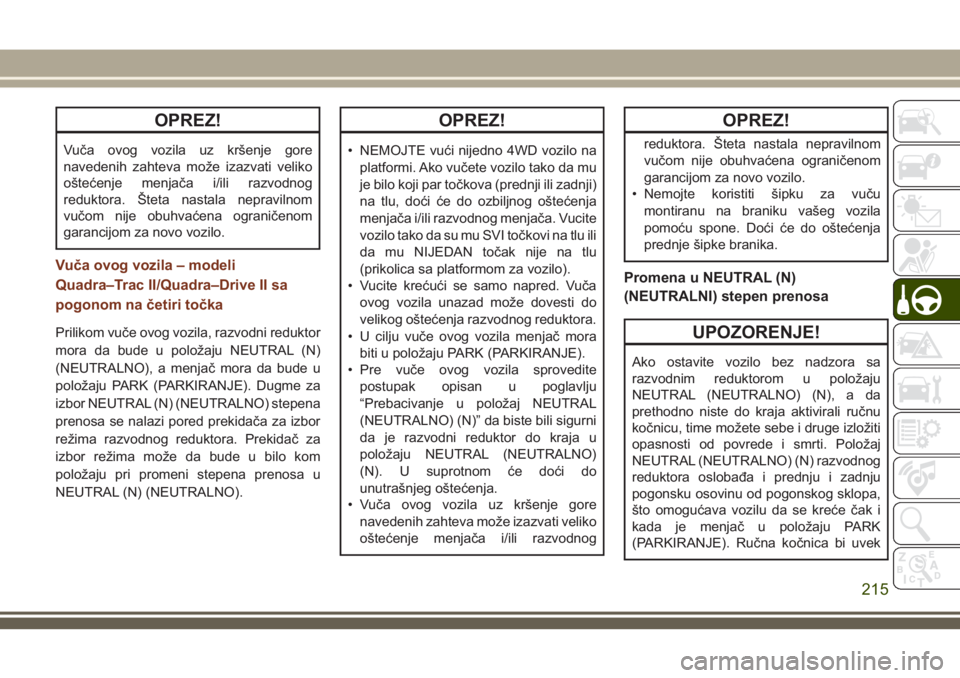

OPREZ!
Vuča ovog vozila uz kršenje gore
navedenih zahteva može izazvati veliko
oštećenje menjača i/ili razvodnog
reduktora. Šteta nastala nepravilnom
vučom nije obuhvaćena ograničenom
garancijom za novo vozilo.
Vuča ovog vozila – modeli
Quadra–Trac II/Quadra–Drive II sa
pogonom na četiri točka
Prilikom vuče ovog vozila, razvodni reduktor
mora da bude u položaju NEUTRAL (N)
(NEUTRALNO), a menjač mora da bude u
položaju PARK (PARKIRANJE). Dugme za
izbor NEUTRAL (N) (NEUTRALNO) stepena
prenosa se nalazi pored prekidača za izbor
režima razvodnog reduktora. Prekidač za
izbor režima može da bude u bilo kom
položaju pri promeni stepena prenosa u
NEUTRAL (N) (NEUTRALNO).
OPREZ!
• NEMOJTE vući nijedno 4WD vozilo na
platformi. Ako vučete vozilo tako da mu
je bilo koji par točkova (prednji ili zadnji)
na tlu, doći će do ozbiljnog oštećenja
menjača i/ili razvodnog menjača. Vucite
vozilo tako da su mu SVI točkovi na tlu ili
da mu NIJEDAN točak nije na tlu
(prikolica sa platformom za vozilo).
• Vucite krećući se samo napred. Vuča
ovog vozila unazad može dovesti do
velikog oštećenja razvodnog reduktora.
• U cilju vuče ovog vozila menjač mora
biti u položaju PARK (PARKIRANJE).
• Pre vuče ovog vozila sprovedite
postupak opisan u poglavlju
“Prebacivanje u položaj NEUTRAL
(NEUTRALNO) (N)” da biste bili sigurni
da je razvodni reduktor do kraja u
položaju NEUTRAL (NEUTRALNO)
(N). U suprotnom će doći do
unutrašnjeg oštećenja.
• Vuča ovog vozila uz kršenje gore
navedenih zahteva može izazvati veliko
oštećenje menjača i/ili razvodnog
OPREZ!
reduktora. Šteta nastala nepravilnom
vučom nije obuhvaćena ograničenom
garancijom za novo vozilo.
• Nemojte koristiti šipku za vuču
montiranu na braniku vašeg vozila
pomoću spone. Doći će do oštećenja
prednje šipke branika.
Promena u NEUTRAL (N)
(NEUTRALNI) stepen prenosa
UPOZORENJE!
Ako ostavite vozilo bez nadzora sa
razvodnim reduktorom u položaju
NEUTRAL (NEUTRALNO) (N), a da
prethodno niste do kraja aktivirali ručnu
kočnicu, time možete sebe i druge izložiti
opasnosti od povrede i smrti. Položaj
NEUTRAL (NEUTRALNO) (N) razvodnog
reduktora oslobađa i prednju i zadnju
pogonsku osovinu od pogonskog sklopa,
što omogućava vozilu da se kreće čak i
kada je menjač u položaju PARK
(PARKIRANJE). Ručna kočnica bi uvek
215

UPOZORENJE!
trebalo da bude aktivirana kad se vozač
ne nalazi u vozilu.
Postupite na sledeći način da biste pripremili
vozilo za vuču.
OPREZ!
Da biste sprečili oštećenje unutrašnjih
delova, pre vuče ovog vozila obavezno
primenite ovaj postupak kako biste bili
sigurni da je razvodni reduktor do kraja u
položaju NEUTRAL (Neutralno) (N).
1. Potpuno zaustavite vozilo na ravnom dok
je motor pokrenut.
2. Pritisnite i držite pedalu kočnice.
3. Prebacite menjač u položaj NEUTRAL
(NEUTRALNI POLOŽAJ).
4. Ako je vozilo opremljeno Quadra-Lift
vazdušnim vešanjem, uverite se da je
vozilo podešeno na uobičajeno
rastojanje od tla.5.
Pomoću hemijske olovke ili sličnog
predmeta pritisnite i tokom četiri sekunde
zadržite uvučeno dugme NEUTRAL (N)
(NEUTRALNO) razvodnog reduktora
(nalazi se pored prekidača za izbor).
Indikator simbola (N) će početi da trepće,
što znači da je u toku promena stepena
prenosa. Indikator će prestati da trepće
(svetleće neprekidno) kada se završi
promena u NEUTRAL (N) (NEUTRALNI
POLOŽAJ) stepen prenosa. Na grupi
instrumenata će se pojaviti poruka „FOUR
WHEEL DRIVE SYSTEM IN NEUTRAL“
(SISTEM POGONA NA ČETIRI TOČKA JE
U NEUTRALNOM POLOŽAJU).
6. Kada se promena završi i indikator
NEUTRAL (N) (NEUTRALNI POLOŽAJ)
počne da svetli bez prekida, pustite
dugme NEUTRAL (N) (NEUTRALNI
POLOŽAJ).
7. Prebacite menjač u položaj REVERSE
(UNAZAD).
8. Otpustite pedalu kočnice na pet sekundi i
obezbedite da se vozilo ne pokreće.
9. Pritisnite i držite pedalu kočnice.
Prebacite menjač u položaj NEUTRAL
(N) (NEUTRALNO).
Prekidač za položaj NEUTRAL
(NEUTRALNO) (N)
POKRETANJE I UPRAVLJANJE
216

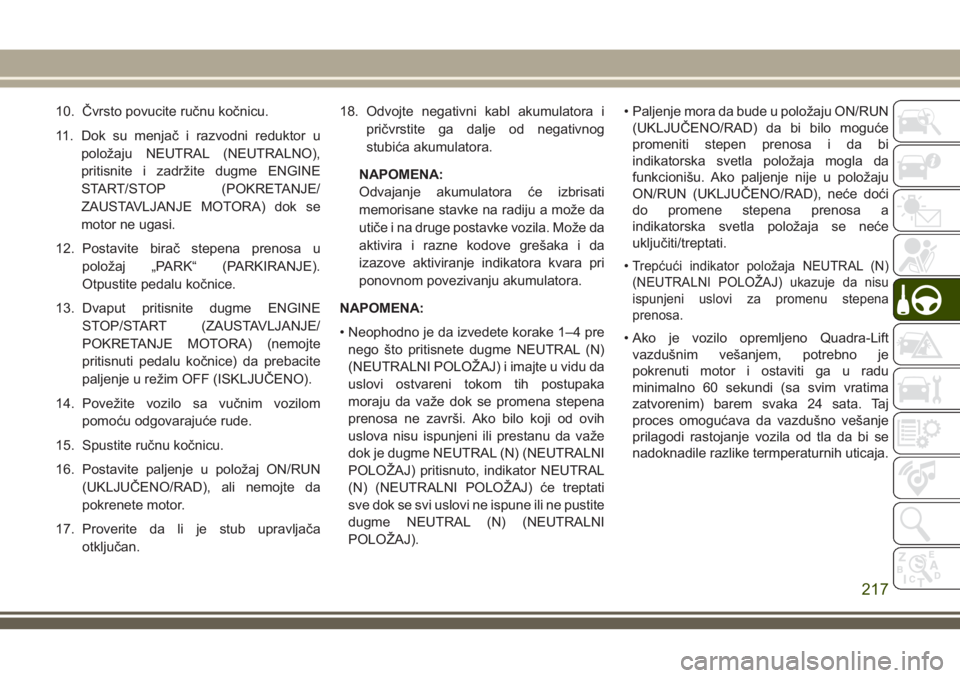

10. Čvrsto povucite ručnu kočnicu.
11. Dok su menjač i razvodni reduktor u
položaju NEUTRAL (NEUTRALNO),
pritisnite i zadržite dugme ENGINE
START/STOP (POKRETANJE/
ZAUSTAVLJANJE MOTORA) dok se
motor ne ugasi.
12. Postavite birač stepena prenosa u
položaj „PARK“ (PARKIRANJE).
Otpustite pedalu kočnice.
13. Dvaput pritisnite dugme ENGINE
STOP/START (ZAUSTAVLJANJE/
POKRETANJE MOTORA) (nemojte
pritisnuti pedalu kočnice) da prebacite
paljenje u režim OFF (ISKLJUČENO).
14. Povežite vozilo sa vučnim vozilom
pomoću odgovarajuće rude.
15. Spustite ručnu kočnicu.
16. Postavite paljenje u položaj ON/RUN
(UKLJUČENO/RAD), ali nemojte da
pokrenete motor.
17. Proverite da li je stub upravljača
otključan.18. Odvojte negativni kabl akumulatora i
pričvrstite ga dalje od negativnog
stubića akumulatora.
NAPOMENA:
Odvajanje akumulatora će izbrisati
memorisane stavke na radiju a može da
utiče i na druge postavke vozila. Može da
aktivira i razne kodove grešaka i da
izazove aktiviranje indikatora kvara pri
ponovnom povezivanju akumulatora.
NAPOMENA:
• Neophodno je da izvedete korake 1–4 pre
nego što pritisnete dugme NEUTRAL (N)
(NEUTRALNI POLOŽAJ) i imajte u vidu da
uslovi ostvareni tokom tih postupaka
moraju da važe dok se promena stepena
prenosa ne završi. Ako bilo koji od ovih
uslova nisu ispunjeni ili prestanu da važe
dok je dugme NEUTRAL (N) (NEUTRALNI
POLOŽAJ) pritisnuto, indikator NEUTRAL
(N) (NEUTRALNI POLOŽAJ) će treptati
sve dok se svi uslovi ne ispune ili ne pustite
dugme NEUTRAL (N) (NEUTRALNI
POLOŽAJ).• Paljenje mora da bude u položaju ON/RUN
(UKLJUČENO/RAD) da bi bilo moguće
promeniti stepen prenosa i da bi
indikatorska svetla položaja mogla da
funkcionišu. Ako paljenje nije u položaju
ON/RUN (UKLJUČENO/RAD), neće doći
do promene stepena prenosa a
indikatorska svetla položaja se neće
uključiti/treptati.
•
Trepćući indikator položaja NEUTRAL (N)
(NEUTRALNI POLOŽAJ) ukazuje da nisu
ispunjeni uslovi za promenu stepena
prenosa.
• Ako je vozilo opremljeno Quadra-Lift
vazdušnim vešanjem, potrebno je
pokrenuti motor i ostaviti ga u radu
minimalno 60 sekundi (sa svim vratima
zatvorenim) barem svaka 24 sata. Taj
proces omogućava da vazdušno vešanje
prilagodi rastojanje vozila od tla da bi se
nadoknadile razlike termperaturnih uticaja.
217

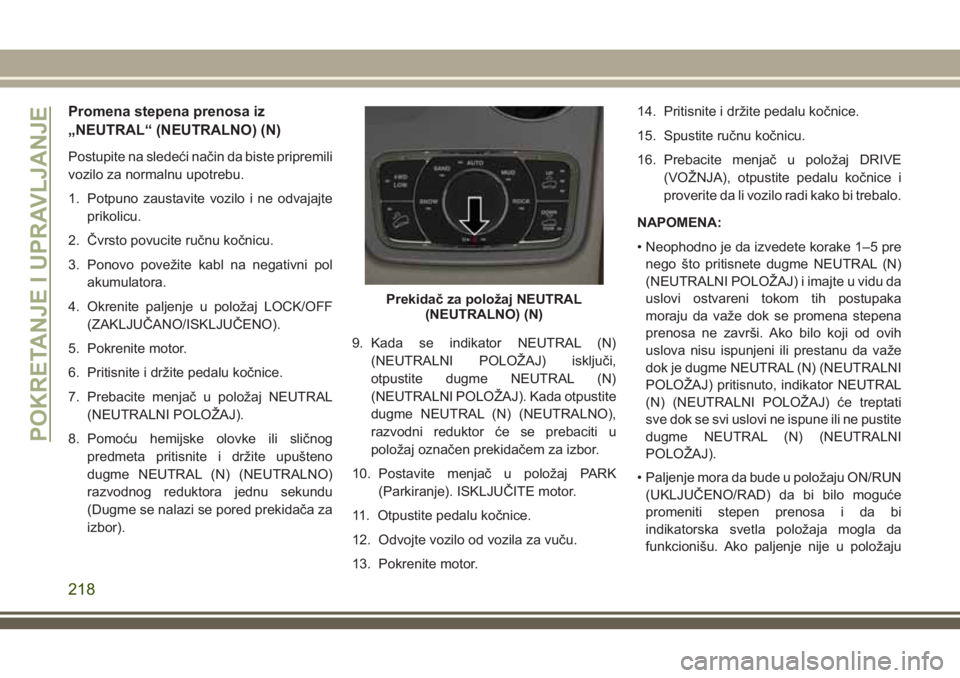

Promena stepena prenosa iz
„NEUTRAL“ (NEUTRALNO) (N)
Postupite na sledeći način da biste pripremili
vozilo za normalnu upotrebu.
1. Potpuno zaustavite vozilo i ne odvajajte
prikolicu.
2. Čvrsto povucite ručnu kočnicu.
3. Ponovo povežite kabl na negativni pol
akumulatora.
4. Okrenite paljenje u položaj LOCK/OFF
(ZAKLJUČANO/ISKLJUČENO).
5. Pokrenite motor.
6. Pritisnite i držite pedalu kočnice.
7. Prebacite menjač u položaj NEUTRAL
(NEUTRALNI POLOŽAJ).
8. Pomoću hemijske olovke ili sličnog
predmeta pritisnite i držite upušteno
dugme NEUTRAL (N) (NEUTRALNO)
razvodnog reduktora jednu sekundu
(Dugme se nalazi se pored prekidača za
izbor).9. Kada se indikator NEUTRAL (N)
(NEUTRALNI POLOŽAJ) isključi,
otpustite dugme NEUTRAL (N)
(NEUTRALNI POLOŽAJ). Kada otpustite
dugme NEUTRAL (N) (NEUTRALNO),
razvodni reduktor će se prebaciti u
položaj označen prekidačem za izbor.
10. Postavite menjač u položaj PARK
(Parkiranje). ISKLJUČITE motor.
11. Otpustite pedalu kočnice.
12. Odvojte vozilo od vozila za vuču.
13. Pokrenite motor.14. Pritisnite i držite pedalu kočnice.
15. Spustite ručnu kočnicu.
16. Prebacite menjač u položaj DRIVE
(VOŽNJA), otpustite pedalu kočnice i
proverite da li vozilo radi kako bi trebalo.
NAPOMENA:
• Neophodno je da izvedete korake 1–5 pre
nego što pritisnete dugme NEUTRAL (N)
(NEUTRALNI POLOŽAJ) i imajte u vidu da
uslovi ostvareni tokom tih postupaka
moraju da važe dok se promena stepena
prenosa ne završi. Ako bilo koji od ovih
uslova nisu ispunjeni ili prestanu da važe
dok je dugme NEUTRAL (N) (NEUTRALNI
POLOŽAJ) pritisnuto, indikator NEUTRAL
(N) (NEUTRALNI POLOŽAJ) će treptati
sve dok se svi uslovi ne ispune ili ne pustite
dugme NEUTRAL (N) (NEUTRALNI
POLOŽAJ).
• Paljenje mora da bude u položaju ON/RUN
(UKLJUČENO/RAD) da bi bilo moguće
promeniti stepen prenosa i da bi
indikatorska svetla položaja mogla da
funkcionišu. Ako paljenje nije u položaju
Prekidač za položaj NEUTRAL
(NEUTRALNO) (N)
POKRETANJE I UPRAVLJANJE
218

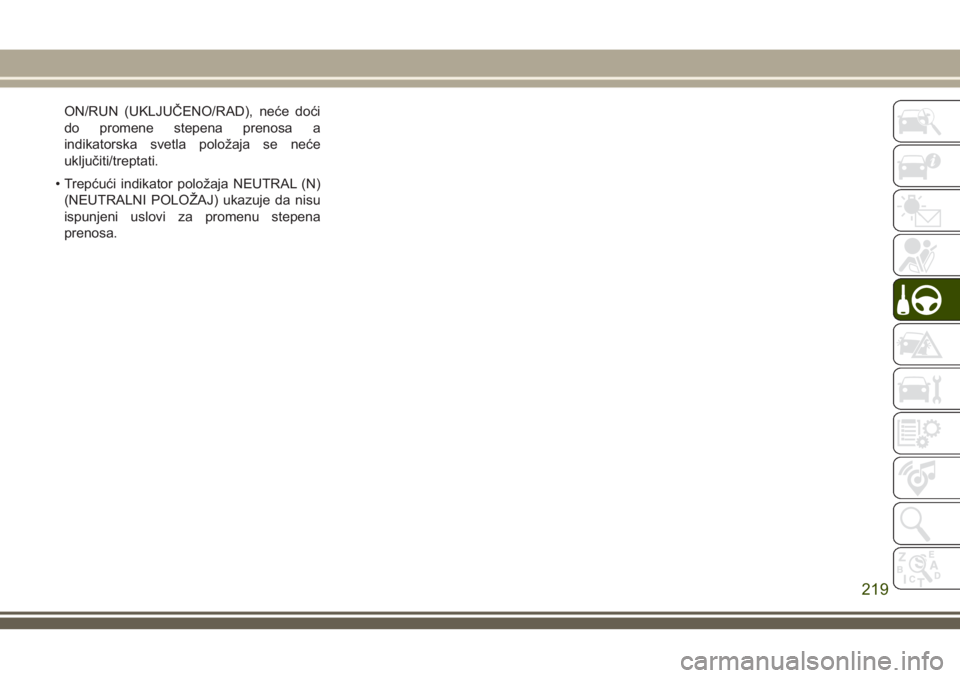

ON/RUN (UKLJUČENO/RAD), neće doći
do promene stepena prenosa a
indikatorska svetla položaja se neće
uključiti/treptati.
• Trepćući indikator položaja NEUTRAL (N)
(NEUTRALNI POLOŽAJ) ukazuje da nisu
ispunjeni uslovi za promenu stepena
prenosa.
219

220

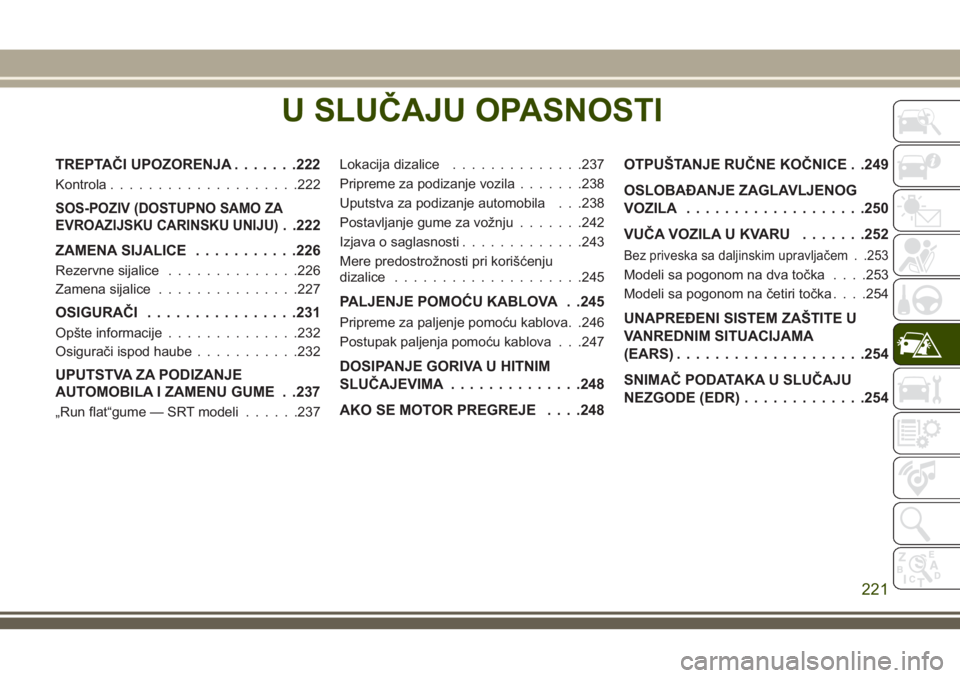

U SLUČAJU OPASNOSTI
TREPTAČI UPOZORENJA.......222
Kontrola....................222
SOS-POZIV (DOSTUPNO SAMO ZA
EVROAZIJSKU CARINSKU UNIJU)
. .222
ZAMENA SIJALICE...........226
Rezervne sijalice..............226
Zamena sijalice...............227
OSIGURAČI................231
Opšte informacije..............232
Osigurači ispod haube...........232
UPUTSTVA ZA PODIZANJE
AUTOMOBILA I ZAMENU GUME . .237
„Run flat“gume — SRT modeli......237Lokacija dizalice..............237
Pripreme za podizanje vozila.......238
Uputstva za podizanje automobila . . .238
Postavljanje gume za vožnju.......242
Izjava o saglasnosti.............243
Mere predostrožnosti pri korišćenju
dizalice....................245
PALJENJE POMOĆU KABLOVA . .245
Pripreme za paljenje pomoću kablova. .246
Postupak paljenja pomoću kablova . . .247
DOSIPANJE GORIVA U HITNIM
SLUČAJEVIMA..............248
AKO SE MOTOR PREGREJE. . . .248OTPUŠTANJE RUČNE KOČNICE . .249
OSLOBAĐANJE ZAGLAVLJENOG
VOZILA...................250
VUČA VOZILA U KVARU.......252
Bez priveska sa daljinskim upravljačem . .253
Modeli sa pogonom na dva točka. . . .253
Modeli sa pogonom na četiri točka. . . .254
UNAPREĐENI SISTEM ZAŠTITE U
VANREDNIM SITUACIJAMA
(EARS)....................254
SNIMAČ PODATAKA U SLUČAJU
NEZGODE (EDR).............254
U SLUČAJU OPASNOSTI
221

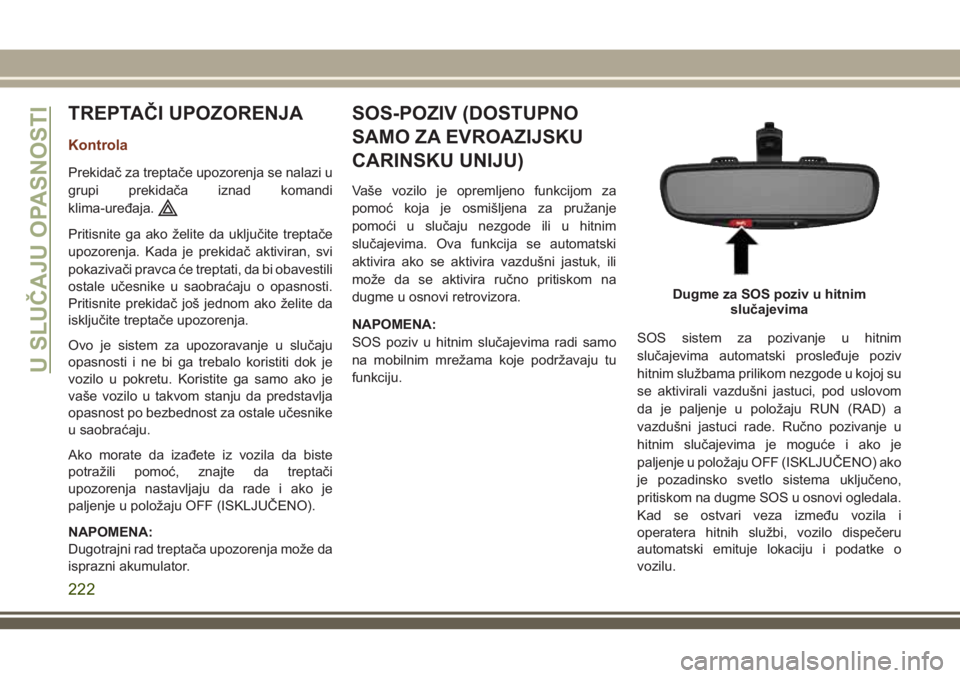

TREPTAČI UPOZORENJA
Kontrola
Prekidač za treptače upozorenja se nalazi u
grupi prekidača iznad komandi
klima-uređaja.
Pritisnite ga ako želite da uključite treptače
upozorenja. Kada je prekidač aktiviran, svi
pokazivači pravca će treptati, da bi obavestili
ostale učesnike u saobraćaju o opasnosti.
Pritisnite prekidač još jednom ako želite da
isključite treptače upozorenja.
Ovo je sistem za upozoravanje u slučaju
opasnosti i ne bi ga trebalo koristiti dok je
vozilo u pokretu. Koristite ga samo ako je
vaše vozilo u takvom stanju da predstavlja
opasnost po bezbednost za ostale učesnike
u saobraćaju.
Ako morate da izađete iz vozila da biste
potražili pomoć, znajte da treptači
upozorenja nastavljaju da rade i ako je
paljenje u položaju OFF (ISKLJUČENO).
NAPOMENA:
Dugotrajni rad treptača upozorenja može da
isprazni akumulator.
SOS-POZIV (DOSTUPNO
SAMO ZA EVROAZIJSKU
CARINSKU UNIJU)
Vaše vozilo je opremljeno funkcijom za
pomoć koja je osmišljena za pružanje
pomoći u slučaju nezgode ili u hitnim
slučajevima. Ova funkcija se automatski
aktivira ako se aktivira vazdušni jastuk, ili
može da se aktivira ručno pritiskom na
dugme u osnovi retrovizora.
NAPOMENA:
SOS poziv u hitnim slučajevima radi samo
na mobilnim mrežama koje podržavaju tu
funkciju.SOS sistem za pozivanje u hitnim
slučajevima automatski prosleđuje poziv
hitnim službama prilikom nezgode u kojoj su
se aktivirali vazdušni jastuci, pod uslovom
da je paljenje u položaju RUN (RAD) a
vazdušni jastuci rade. Ručno pozivanje u
hitnim slučajevima je moguće i ako je
paljenje u položaju OFF (ISKLJUČENO) ako
je pozadinsko svetlo sistema uključeno,
pritiskom na dugme SOS u osnovi ogledala.
Kad se ostvari veza između vozila i
operatera hitnih službi, vozilo dispečeru
automatski emituje lokaciju i podatke o
vozilu.
Dugme za SOS poziv u hitnim
slučajevima
U SLUČAJU OPASNOSTI
222
