2018 Hyundai Ioniq Electric Manuel du propriétaire (in French)

7-8
Entretien

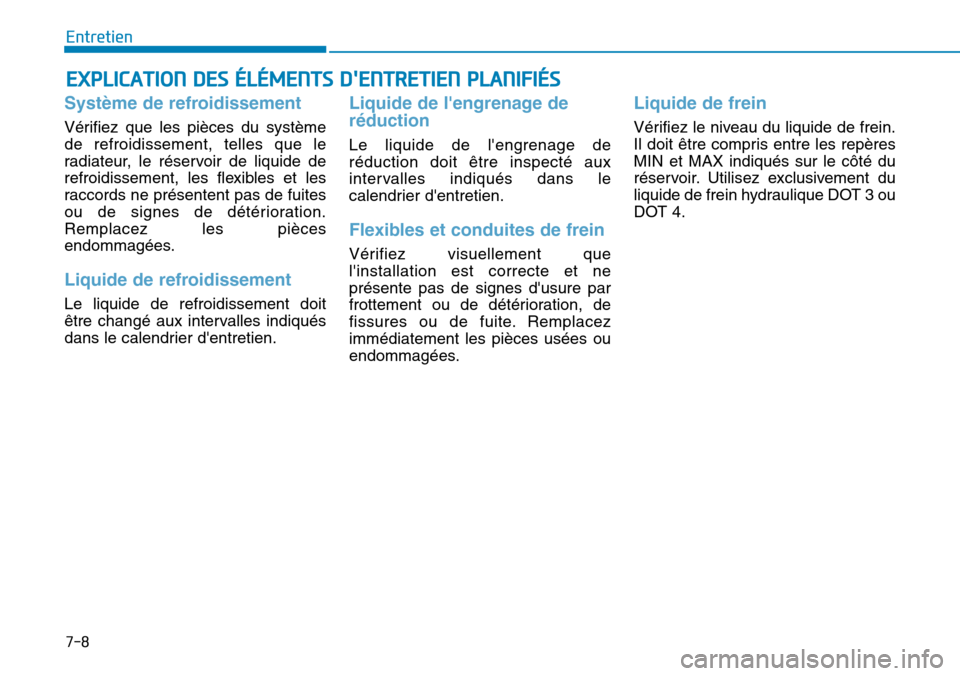

EXPLICATION DES ÉLÉMENTS D'ENTRETIEN PLANIFIÉS
Système de refroidissement
Vérifiez que les pièces du système
de refroidissement, telles que le
radiateur, le réservoir de liquide de
refroidissement, les flexibles et les
raccords ne présentent pas de fuites
ou de signes de détérioration.
Remplacez les pièces
endommagées.
Liquide de refroidissement
Le liquide de refroidissement doit
être changé aux intervalles indiqués
dans le calendrier d'entretien.
Liquide de l'engrenage de
réduction
Le liquide de l'engrenage de
réduction doit être inspecté aux
intervalles indiqués dans le
calendrier d'entretien.
Flexibles et conduites de frein
Vérifiez visuellement que
l'installation est correcte et ne
présente pas de signes d'usure par
frottement ou de détérioration, de
fissures ou de fuite. Remplacez
immédiatement les pièces usées ou
endommagées.
Liquide de frein
Vérifiez le niveau du liquide de frein.
Il doit être compris entre les repères
MIN et MAX indiqués sur le côté du
réservoir. Utilisez exclusivement du
liquide de frein hydraulique DOT 3 ou
DOT 4.

7-9
7
Entretien
Disques et plaquettes de frein,
étriers et rotors
Vérifiez que les plaquettes, les
disques et les rotors ne présentent
pas d'usure d'excessive. Vérifiez que
les étriers ne présentent pas de fuite
de liquide.
Pour plus d'informations sur la
vérification de la limite des
plaquettes ou des garnitures, nous
vous recommandons de consulter le
site Web de HYUNDAI.
(http://ser
vice.hyundai-motor.com)
Boulons de fixation des
suspensions
Vérifiez que les raccords des
suspensions ne sont pas desserrés
ou endommagés. Resserrez-les au
couple indiqué.
Boîtier de direction,
transmission et soufflets et
joint à rotule du bras inférieur
Lorsque le véhicule est arrêté et le
système hybride coupé, vérifiez que
le volant ne présente pas un jeu
excessif. Vérifiez que la transmission
n'est pas pliée ou endommagée.
Vérifiez que les soufflets et les joints
à rotule ne présentent pas de signes
de détérioration, de fissures ou de
dommages.
Remplacez les pièces
endommagées.
Arbres de transmission et
soufflets
Vérifiez que les arbres de
transmission, les soufflets et les
fixations ne présentent pas de signe
de détérioration ou de fissures.
Remplacez les pièces
endommagées et, si nécessaire,
lubrifiez.
Fluide réfrigérant de
climatisation
Vérifiez que les conduites et les
raccords du système de climatisation
ne présentent pas de fuites ou de
dommages.

7-10
Entretien

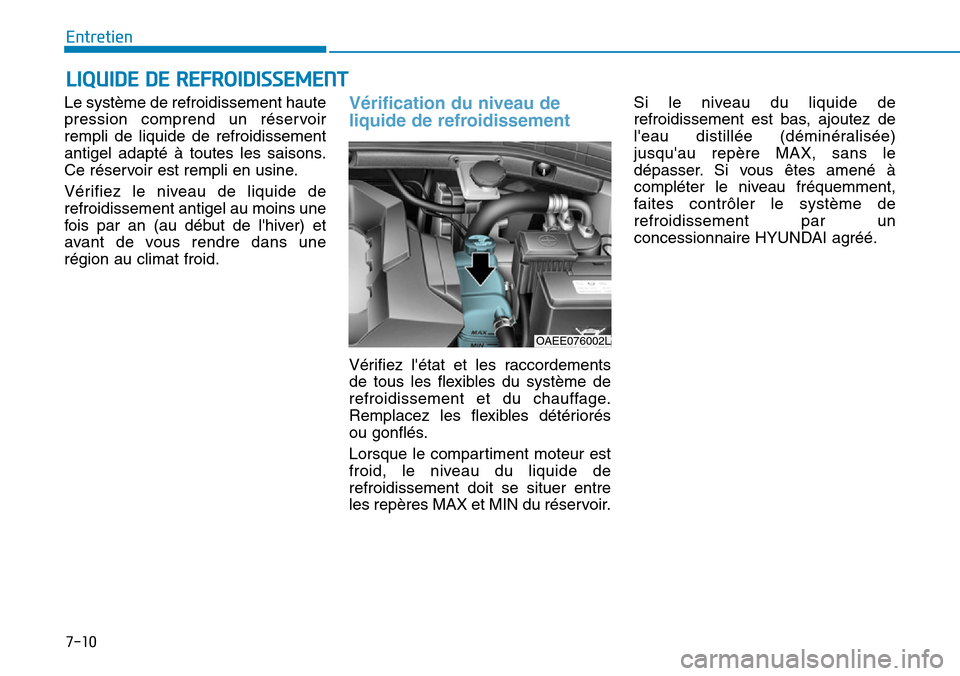

LIQUIDE DE REFROIDISSEMENT
Le système de refroidissement haute
pression comprend un réservoir
rempli de liquide de refroidissement
antigel adapté à toutes les saisons.
Ce réservoir est rempli en usine.
Vérifiez le niveau de liquide de
refroidissement antigel au moins une
fois par an (au début de l'hiver) et
avant de vous rendre dans une
région au climat froid.Vérification du niveau de
liquide de refroidissement
Vérifiez l'état et les raccordements
de tous les flexibles du système de
refroidissement et du chauffage.
Remplacez les flexibles détériorés
ou gonflés.
Lorsque le compartiment moteur est
froid, le niveau du liquide de
refroidissement doit se situer entre
les repères MAX et MIN du réservoir.Si le niveau du liquide de
refroidissement est bas, ajoutez de
l'eau distillée (déminéralisée)
jusqu'au repère MAX, sans le
dépasser. Si vous êtes amené à
compléter le niveau fréquemment,
faites contrôler le système de
refroidissement par un
concessionnaire HYUNDAI agréé.
OAEE076002L

7-11
7
Entretien
Le moteur électrique du ventilateur
est contrôlé par la température du
liquide de refroidissement, la
pression du fluide réfrigérant et la
vitesse du véhicule. Lorsque la
température du liquide de
refroidissement baisse, le moteur
électrique s'arrête automatiquement.
Cela est parfaitement normal. Ne retirez JAMAIS le
bouchon du réservoir
de liquide de
refroidissement ou le
bouchon de vidange
lorsque le radiateur est chaud.
Du liquide de refroidissement
bouillant et de la vapeur peuvent
s'échapper sous l'action de la
pression et causer des blessures
graves.
(Suite)
AVERTISSEMENT
OAEE076002
(Suite)
Coupez le moteur et attendez
que le compartiment moteur
refroidisse.Soyez extrêmement
prudent lorsque vous retirez le
bouchon du réservoir de liquide
de refroidissement.Enveloppez-
le d'un chiffon épais et tournez
doucement dans le sens
antihoraire jusqu'à la première
butée.Reculez lorsque la
pression s'échappe du système
de refroidissement.Lorsque
vous êtes certain que toute la
pression a été libérée, appuyez
sur le bouchon à l'aide du
chi
ffon, puis continuez à le
tourner dans le sens antihoraire
pour le retirer.
Le moteur électrique
du ventilateur peut
continuer de
fonctionner ou
démarrer même
lorsque le véhicule est arrêté et
provoquer des blessures
graves.
Gardez vos mains, vêtements et
outils éloignés des pales en
rotation du ventilateur.
AVERTISSEMENT

7-12
Entretien
Liquide de refroidissement
recommandé
• Lorsque vous ajoutez du liquide de
refroidissement, utilisez
uniquement de l'eau
déminéralisée, distillée ou douce
et ne mélangez jamais de l'eau
dure au liquide de refroidissement
ajouté en usine.
• Un mélange inadapté de liquides
de refroidissement peut entraîner
des dysfonctionnements graves ou
endommager le système du
véhicule électrique.
• N'utilisez pas de liquide de
refroidissement à base d'alcool ou
de méthanol et ne mélangez pas
ce type de liquide au liquide de
refroidissement recommandé.
• Pour une efficacité optimale,
n'utilisez pas de solution contenant
plus de 60 % ou moins de 35 %
d'antigel. Après avoir rempli le réservoir
de liquide de refroidissement,
vérifiez que le bouchon est
correctement fermé.
1.Vérifiez que l'étiquette du
bouchon du radiateur est
bien droite.
(Suite)
AVERTISSEMENT
OTL075062
■Vue avant du compartiment moteur
(Suite)
2.Veillez à ce que les petits
ergots du bouchon du
réservoir de liquide de
refroidissement soient
correctement encastrés.
OAEE076044L
■Vue arrière du compartiment moteur

7-13
7
Entretien

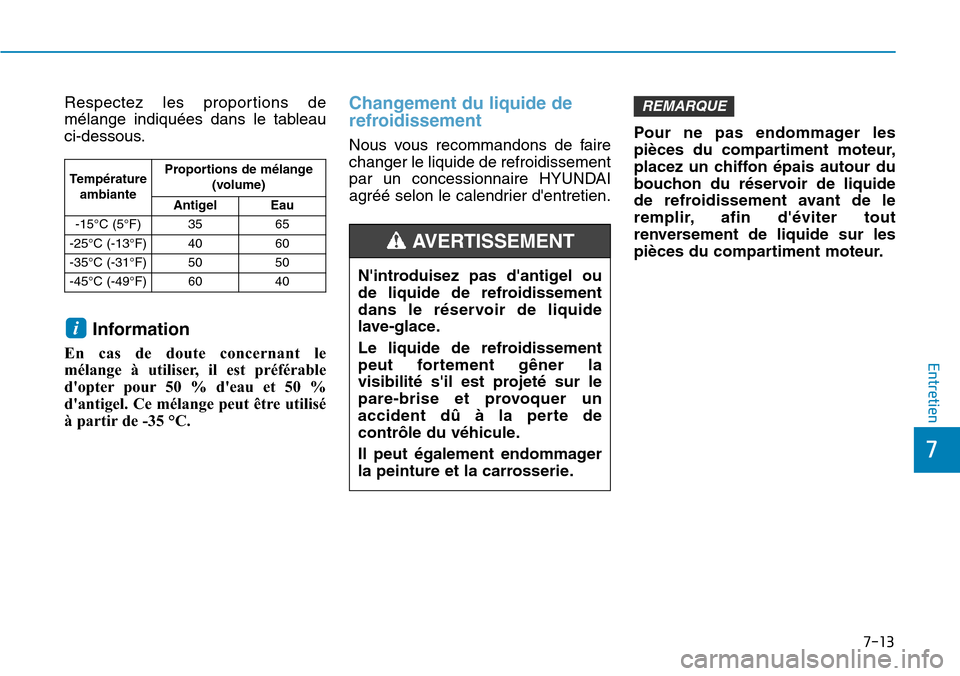

Respectez les proportions de
mélange indiquées dans le tableau
ci-dessous.
Information
En cas de doute concernant le
mélange à utiliser, il est préférable
d'opter pour 50 % d'eau et 50 %
d'antigel. Ce mélange peut être utilisé
à partir de -35 °C.
Changement du liquide de
refroidissement
Nous vous recommandons de faire
changer le liquide de refroidissement
par un concessionnaire HYUNDAI
agréé selon le calendrier d'entretien.Pour ne pas endommager les
pièces du compartiment moteur,
placez un chiffon épais autour du
bouchon du réservoir de liquide
de refroidissement avant de le
remplir, a fin d'éviter tout
renversement de liquide sur les
pièces du compartiment moteur.
REMARQUE
i
Température
ambianteProportions de mélange
(volume)
Antigel Eau
-15°C (5°F) 35 65
-25°C (-13°F) 40 60
-35°C (-31°F) 50 50
-45°C (-49°F) 60 40
N'introduisez pas d'antigel ou
de liquide de refroidissement
dans le réservoir de liquide
lave-glace.
Le liquide de refroidissement
peut fortement gêner la
visibilité s'il est projeté sur le
pare-brise et provoquer un
accident dû à la perte de
contrôle du véhicule.
Il peut également endommager
la peinture et la carrosserie.
AVERTISSEMENT

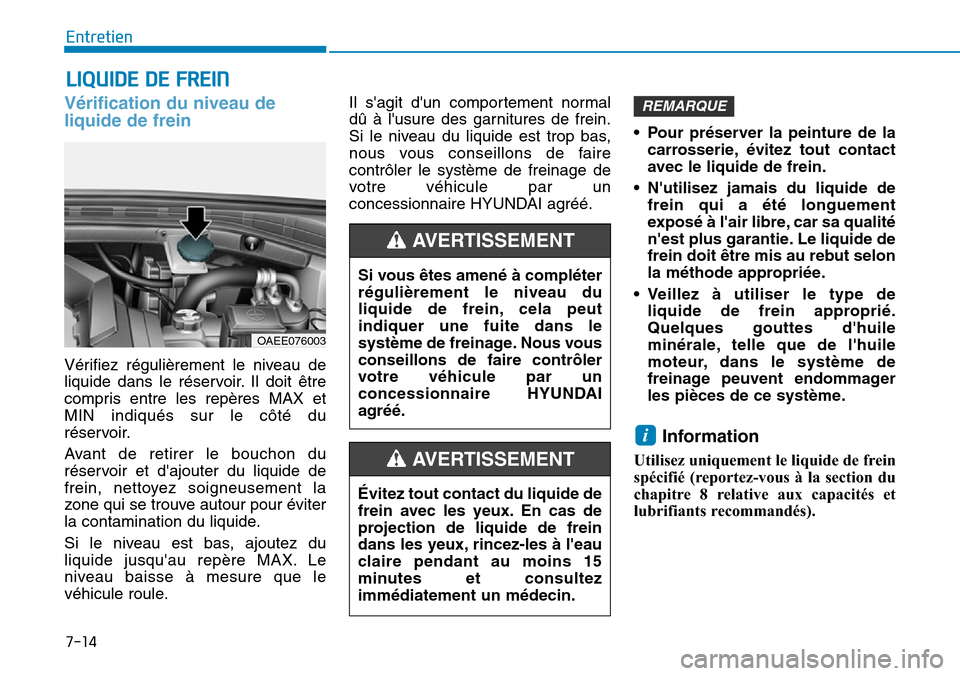

LIQUIDE DE FREIN
7-14
Entretien
Vérification du niveau de
liquide de frein
Vérifiez régulièrement le niveau de
liquide dans le réservoir. Il doit être
compris entre les repères MAX et
MIN indiqués sur le côté du
réservoir.
Avant de retirer le bouchon du
réservoir et d'ajouter du liquide de
frein, nettoyez soigneusement la
zone qui se trouve autour pour éviter
la contamination du liquide.
Si le niveau est bas, ajoutez du
liquide jusqu'au repère MAX. Le
niveau baisse à mesure que le
véhicule roule.Il s'agit d'un comportement normal
dû à l'usure des garnitures de frein.
Si le niveau du liquide est trop bas,
nous vous conseillons de faire
contrôler le système de freinage de
votre véhicule par un
concessionnaire HYUNDAI agréé.•Pour préserver la peinture de la
carrosserie,évitez tout contact
avec le liquide de frein.
•N'utilisez jamais du liquide de
frein qui a été longuement
exposé à l'air libre, car sa qualité
n'est plus garantie.Le liquide de
frein doit être mis au rebut selon
la méthode appropriée.
•Veillez à uti
liser le type de
liquide de frein approprié.
Quelques gouttes d'huile
minérale, telle que de l'huile
moteur, dans le système de
freinage peuvent endommager
les pièces de ce système.
Information
Utilisez uniquement le liquide de frein
spécifié (reportez-vous à la section du
chapitre 8 relative aux capacités et
lubrifiants recommandés).
i
REMARQUE
OAEE076003
Si vous êtes amené à compléter
régulièrement le niveau du
liquide de frein, cela peut
indiquer une fuite dans le
système de freinage.Nous vous
conseillons de faire contrôler
votre véhicule par un
concessionnaire HYUNDAI
agréé.
AVERTISSEMENT
Évitez tout contact du liquide de
frein avec les yeux.En cas de
projection de liquide de frein
dans les yeux, rincez-les à l'eau
claire pendant au moins 15
minutes et consultez
immédiatement un médecin.
AVERTISSEMENT

7-15
7
Entretien

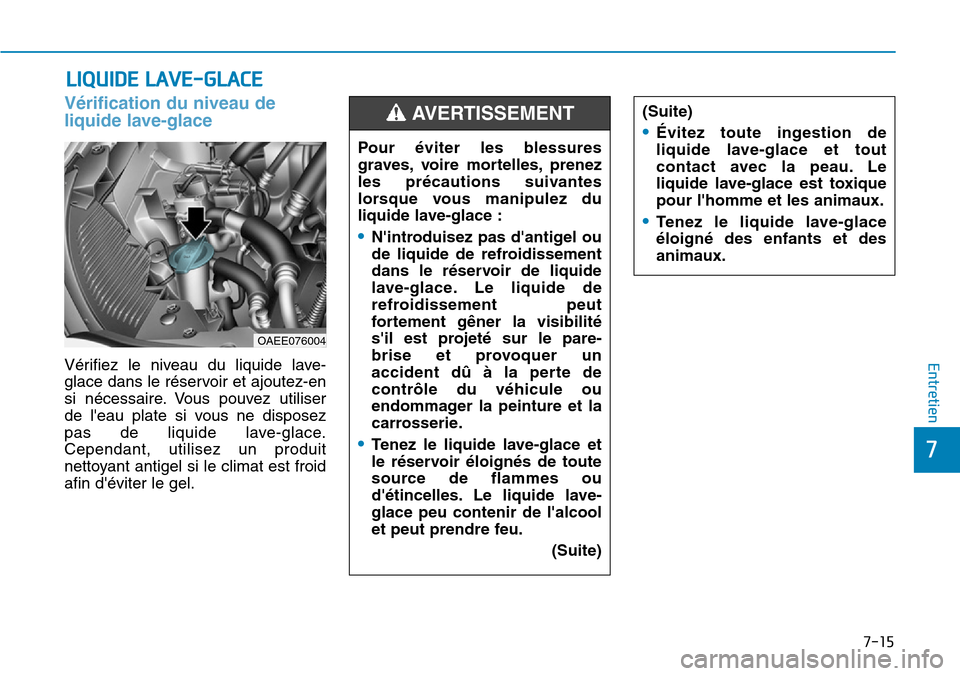

LIQUIDE LAVE-GLACE
Vérification du niveau de
liquide lave-glace
Vérifiez le niveau du liquide lave-
glace dans le réservoir et ajoutez-en
si nécessaire. Vous pouvez utiliser
de l'eau plate si vous ne disposez
pas de liquide lave-glace.
Cependant, utilisez un produit
nettoyant antigel si le climat est froid
afin d'éviter le gel.Pour éviter les blessures
graves, voire mortelles, prenez
les précautions suivantes
lorsque vous manipulez du
liquide lave-glace :
•N'introduisez pas d'antigel ou
de liquide de refroidissement
dans le réservoir de liquide
lave-glace.Le liquide de
refroidissement peut
fortement gêner la visibilité
s'il est projeté sur le pare-
brise et provoquer un
accident dû à la perte de
contrôle du véhicule ou
endommager la peinture et la
carrosserie.
•Tenez le liquide lave-glace et
le réservoir éloignés de toute
source de flammes ou
d'étincelles.Le liquide lave-
glace peu contenir de l'alcool
et peut prendre feu.
(Suite)
(Suite)
•Évitez toute ingestion de
liquide lave-glace et tout
contact avec la peau.Le
liquide lave-glace est toxique
pour l'homme et les animaux.
•Tenez le liquide lave-glace
éloigné des enfants et des
animaux.
AVERTISSEMENT
OAEE076004
