2018 Hyundai Ioniq Electric Manuel du propriétaire (in French)

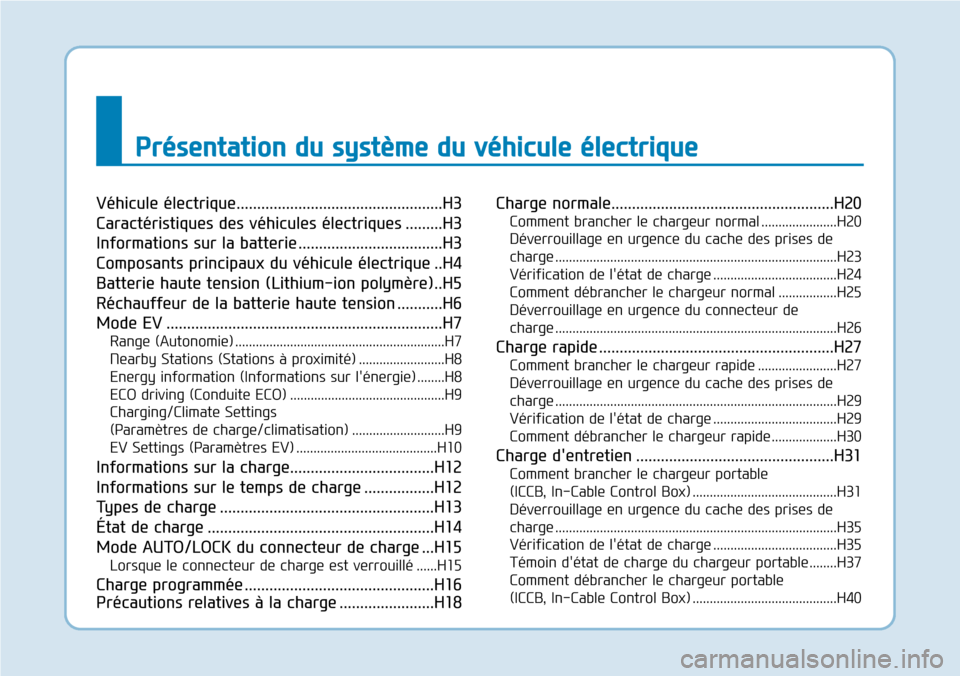

Présentation du système du véhicule électrique
Véhicule électrique..................................................H3
Caractéristiques des véhicules électriques .........H3
Informations sur la batterie ...................................H3
Composants principaux du véhicule électrique ..H4
Batterie haute tension (Lithium-ion polymère)..H5
Réchauffeur de la batterie haute tension ...........H6

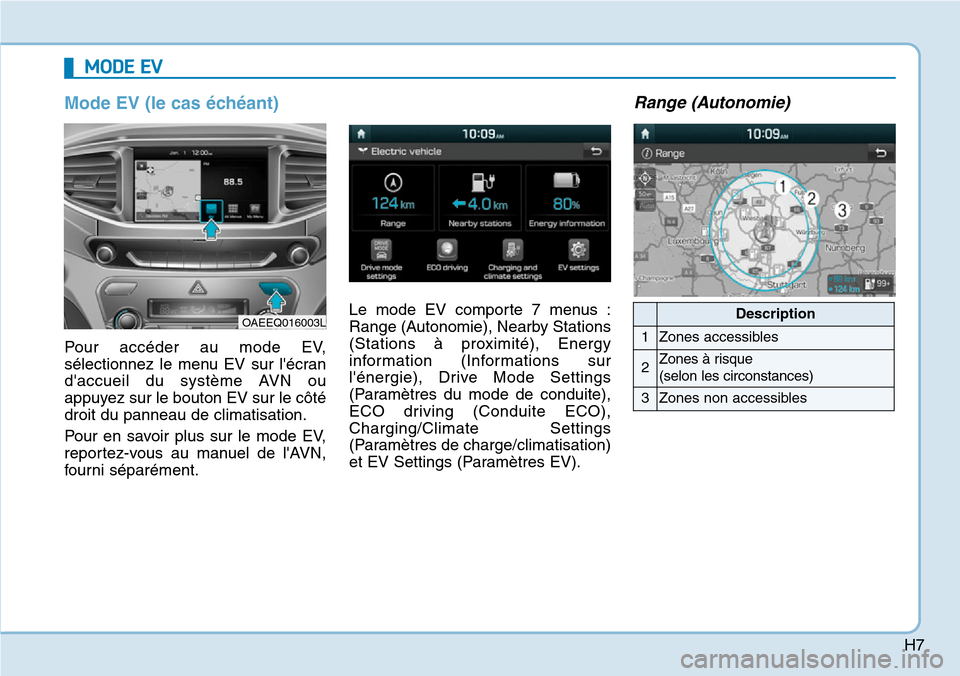

Mode EV ...................................................................H7
Range (Autonomie) .............................................................H7

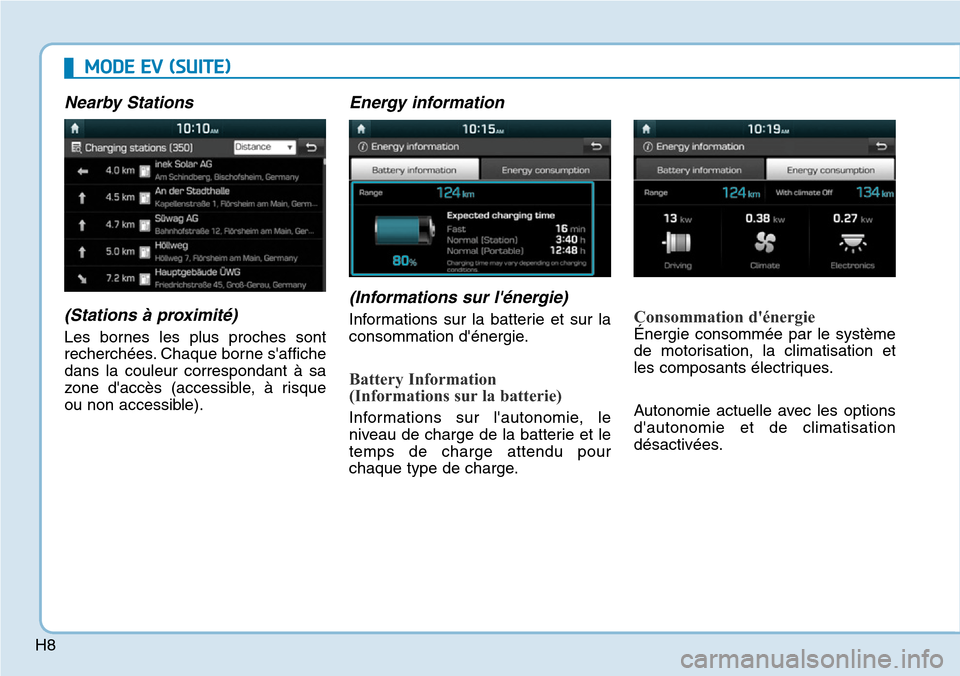

Nearby Stations (Stations à proximité) .........................H8
Energy information (Informations sur l'énergie) ........H8
ECO driving (Conduite ECO) .............................................H9
Charging/Climate Settings
(Paramètres de charge/climatisation) ...........................H9
EV Settings (Paramètres EV) .........................................H10
Informations sur la charge...................................H12
Informations sur le temps de charge .................H12
Types de charge ....................................................H13
État de charge .......................................................H14
Mode AUTO/LOCK du connecteur de charge ...H15
Lorsque le connecteur de charge est verrouillé ......H15
Charge programmée ..............................................H16
Précautions relatives à la charge .......................H18Charge normale......................................................H20
Comment brancher le chargeur normal ......................H20
Déverrouillage en urgence du cache des prises de
charge ..................................................................................H23
Vérification de l'état de charge ....................................H24
Comment débrancher le chargeur normal .................H25
Déverrouillage en urgence du connecteur de
charge ..................................................................................H26
Charge rapide .........................................................H27
Comment brancher le chargeur rapide .......................H27
Déverrouillage en urgence du cache des prises de
charge ..................................................................................H29
Vérification de l'état de charge ....................................H29
Comment débrancher le chargeur rapide ...................H30
Charge d'entretien ................................................H31
Comment brancher le chargeur portable
(ICCB, In-Cable Control Box) ..........................................H31
Déverrouillage en urgence du cache des prises de
charge ..................................................................................H35
Vérification de l'état de charge ....................................H35
Témoin d'état de charge du chargeur portable........H37
Comment débrancher le chargeur portable
(ICCB, In-Cable Control Box) ..........................................H40

Déverrouillage en urgence du connecteur de
charge ..................................................................................H41
Précautions relatives au chargeur portable
(ICCB, In-Cable Control Box) ..........................................H41

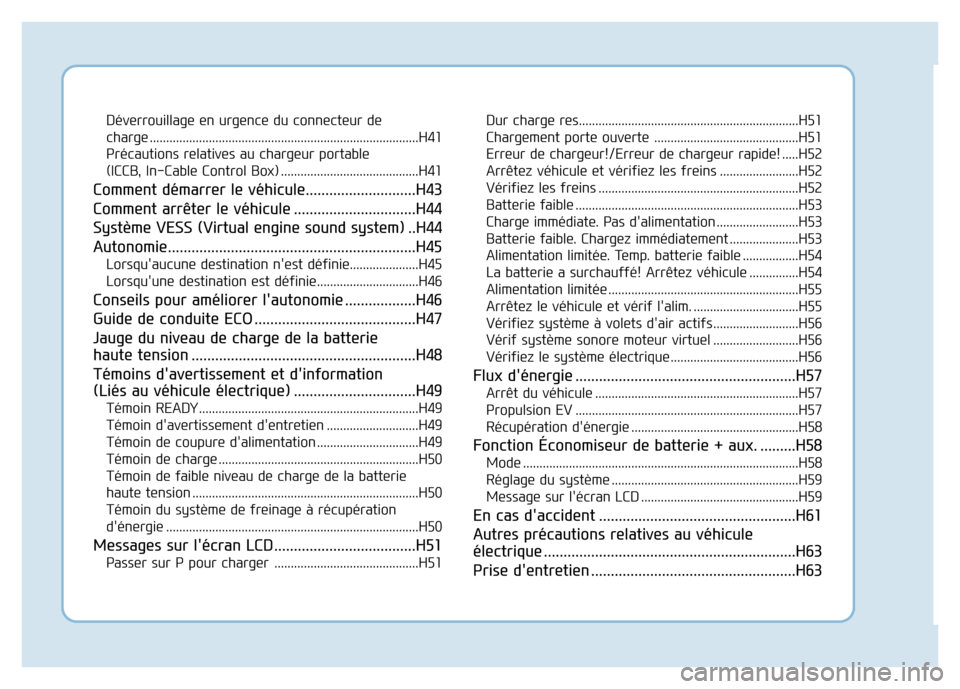

Comment démarrer le véhicule............................H43
Comment arrêter le véhicule ...............................H44
Système VESS (Virtual engine sound system) ..H44
Autonomie...............................................................H45
Lorsqu'aucune destination n'est définie.....................H45
Lorsqu'une destination est définie...............................H46
Conseils pour améliorer l'autonomie ..................H46
Guide de conduite ECO .........................................H47
Jauge du niveau de charge de la batterie
haute tension .........................................................H48
Témoins d'avertissement et d'information
(Liés au véhicule électrique) ...............................H49
Témoin READY...................................................................H49
Témoin d'avertissement d'entretien ............................H49
Témoin de coupure d'alimentation ...............................H49
Témoin de charge .............................................................H50
Témoin de faible niveau de charge de la batterie
haute tension .....................................................................H50
Témoin du système de freinage à récupération
d'énergie .............................................................................H50
Messages sur l'écran LCD....................................H51
Passer sur P pour charger ............................................H51Dur charge res...................................................................H51
Chargement porte ouverte ............................................H51
Erreur de chargeur!/Erreur de chargeur rapide! .....H52
Arrêtez véhicule et vérifiez les freins ........................H52
Vérifiez les freins .............................................................H52
Batterie faible ....................................................................H53
Charge immédiate. Pas d'alimentation .........................H53
Batterie faible. Chargez immédiatement .....................H53
Alimentation limitée. Temp. batterie faible .................H54
La batterie a surchauffé! Arrêtez véhicule ...............H54
Alimentation limitée ..........................................................H55
Arrêtez le véhicule et vérif l'alim. ................................H55
Vérifiez système à volets d'air actifs..........................H56
Vérif système sonore moteur virtuel ..........................H56
Vérifiez le système électrique.......................................H56
Flux d'énergie ........................................................H57
Arrêt du véhicule ..............................................................H57
Propulsion EV ....................................................................H57
Récupération d'énergie ...................................................H58
Fonction Économiseur de batterie + aux. .........H58
Mode ....................................................................................H58
Réglage du système .........................................................H59
Message sur l'écran LCD ................................................H59
En cas d'accident ..................................................H61
Autres précautions relatives au véhicule
électrique ................................................................H63
Prise d'entretien ....................................................H63

H3
VÉHICULE ÉLECTRIQUE
Véhicule électrique
Un véhicule électrique est équipé
d'une batterie et d'un moteur
électrique. Alors que les véhicules
standard utilisent un moteur à
combustion interne et du carburant,
les véhicules électriques utilisent
l'énergie électrique stockée dans
leur batterie haute tension. Ces
derniers sont donc plus respectueux
de l'environnement, puisqu'ils ne
consomment pas de carburant et
n'émettent pas de gaz
d'échappement.
Caractéristiques des
véhicules électriques
1.Un véhicule électrique utilise
l'énergie électrique stockée dans
sa batterie haute tension. Cela
évite la pollution atmosphérique,
puisque le véhicule ne consomme
pas de carburant (essence, par
exemple) et n'émet donc pas de
gaz d'échappement.
2.Ce type de véhicule est également
équipé d'un moteur haute
performance. Ce moteur produit
moins de bruit et de vibrations que
les moteurs à combustion internes
des véhicules standard.
3.Lors de la décélération ou de la
conduite en pente, le freinage à
récupération d'énergie permet de
charger la batterie haute tension,
ce qui réduit la perte d'énergie et
augmente l'autonomie.
4.Lorsque la charge de la batterie est
insuffisante, vous pouvez procéder
à une charge normale, une charge
rapide ou une charge d'entretien.
Pour plus de détails, reportez-vous
à la section "Types de charge pour
le véhicule électrique".
Information
Comment fonctionne le freinage à
récupération d'énergie ?
Il utilise un moteur électrique lors de
la décélération et du freinage et
transforme l'énergie cinétique en
énergie électrique pour charger la
batterie haute tension. Le couple
s'applique dans la direction opposée
lors de la décélération pour produire
une force de freinage et de l'énergie
électrique.
Informations sur la batterie
• Le véhicule est équipé d'une
batterie haute tension qui alimente
le moteur et la climatisation et
d'une batterie auxiliaire (12 V) pour
l'éclairage, les essuie-glaces et le
système audio.
• La batterie auxiliaire passe
automatiquement en charge
lorsque le véhicule est en mode
READY ( ) ou que la batterie
haute tension est en cours de
charge.
i

H4
COMPOSANTS PRINCIPAUX DU VÉHICULE ÉLECTRIQUE

H5
Batterie haute tension
(Lithium-ion polymère)
• La charge de la batterie haute
tension peut diminuer
progressivement lorsque le
véhicule ne roule pas.
• La capacité de la batterie peut
diminuer si le véhicule est exposé
à des températures extrêmes.• À niveau de charge identique,
l'autonomie peut varier en fonction
des conditions de conduite. La
batterie haute tension peut
consommer davantage d'énergie à
vitesse élevée ou en côte, ce qui
peut réduire l'autonomie.
• La batterie haute tension est
utilisée lorsque la climatisation ou
le chauffage est en marche, ce qui
peut réduire l'autonomie. Lorsque
vous utilisez la climatisation ou le
chauffage, veillez à ce que la
température soit modérée.
• Avec les années, l'état de la
batterie peut se dégrader et
l'autonomie diminuer.
• Si la capacité de charge et
l'autonomie baissent
constamment, faites contrôler
votre véhicule par un
concessionnaire HYUNDAI agréé.
•Ne retirez pas et ne démontez
pas intentionnellement les
composants haute tension ou
les connecteurs et les fils de
la batterie haute tension.
Veillez également à ne pas
endommager les composants
et la batterie haute tension.
Cela pourrait entraîner des
blessures graves et affecter
les performances et la durée
de vie du véhicule.
•Lorsque les composants et la
batterie haute tension
requièrent une inspection et
un entretien, nous vous
conseillons de faire appel à
un concessionnaire HYUNDAI
agréé.
AVERTISSEMENT
OAEEQ016002

H6

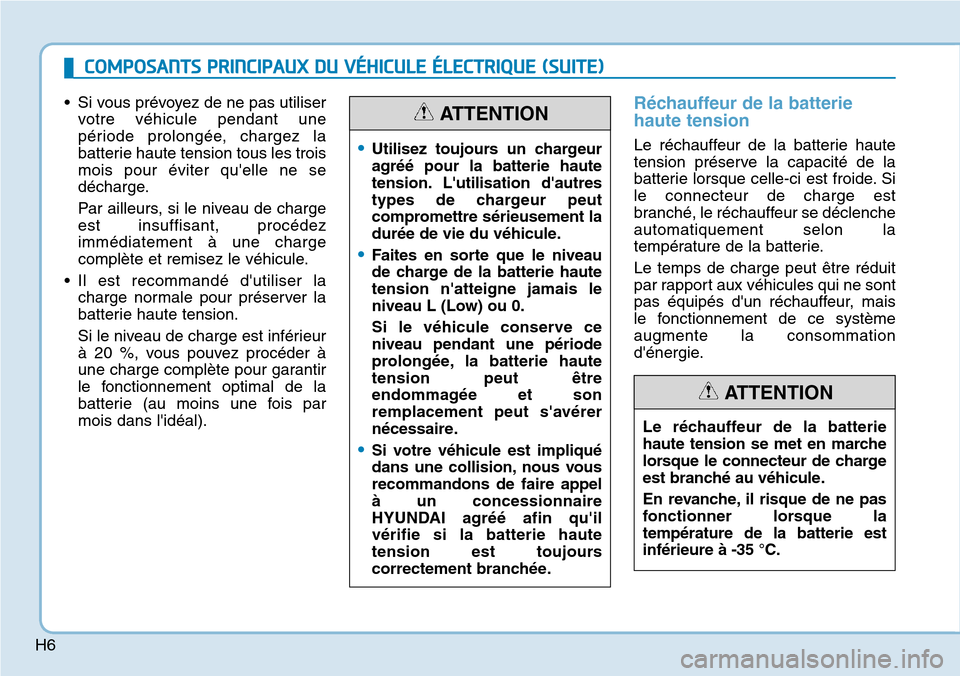

• Si vous prévoyez de ne pas utiliser
votre véhicule pendant une
période prolongée, chargez la
batterie haute tension tous les trois
mois pour éviter qu'elle ne se
décharge.
Par ailleurs, si le niveau de charge
est insuffisant, procédez
immédiatement à une charge
complète et remisez le véhicule.
• Il est recommandé d'utiliser la
charge normale pour préserver la
batterie haute tension.
Si le niveau de charge est inférieur
à 20 %, vous pouvez procéder à
une charge complète pour garantir
le fonctionnement optimal de la
batterie (au moins une fois par
mois dans l'idéal).Réchauffeur de la batterie
haute tension
Le réchauffeur de la batterie haute
tension préserve la capacité de la
batterie lorsque celle-ci est froide. Si
le connecteur de charge est
branché, le réchauffeur se déclenche
automatiquement selon la
température de la batterie.
Le temps de charge peut être réduit
par rapport aux véhicules qui ne sont
pas équipés d'un réchauffeur, mais
le fonctionnement de ce système
augmente la consommation
d'énergie.•Utilisez toujours un chargeur
agréé pour la batterie haute
tension. L'utilisation d'autres
types de chargeur peut
compromettre sérieusement la
durée de vie du véhicule.
•Faites en sorte que le niveau
de charge de la batterie haute
tension n'atteigne jamais le
niveau L (Low) ou 0.
Si le véhicule conserve ce
niveau pendant une période
prolongée, la batterie haute
tension peut être
endommagée et son
remplacement peut s'avérer
nécessaire.
•Si votre véhicule est impliqué
dans une collision, nous vous
recommandons de faire appel
à un concessionnaire
HYUNDAI agréé afin qu'il
vérifie si la batterie haute
tension est toujours
correctement branchée.
ATTENTION
Le réchauffeur de la batterie
haute tension se met en marche
lorsque le connecteur de charge
est branché au véhicule.
En revanche, il risque de ne pas
fonctionner lorsque la
température de la batterie est
inférieure à -35 °C.
ATTENTION
COMPOSANTS PRINCIPAUX DU VÉHICULE ÉLECTRIQUE (SUITE)

H7
Mode EV (le cas échéant)
Pour accéder au mode EV,
sélectionnez le menu EV sur l'écran
d'accueil du système AVN ou
appuyez sur le bouton EV sur le côté
droit du panneau de climatisation.
Pour en savoir plus sur le mode EV,
reportez-vous au manuel de l'AVN,
fourni séparément.Le mode EV comporte 7 menus :
Range (Autonomie), Nearby Stations
(Stations à proximité), Energy
information (Informations sur
l'énergie), Drive Mode Settings
(Paramètres du mode de conduite),
ECO driving (Conduite ECO),
Charging/Climate Settings
(Paramètres de charge/climatisation)
et EV Settings (Paramètres EV).
Range (Autonomie)
MODE EV
OAEEQ016003LDescription
1Zones accessibles
2Zones à risque
(selon les circonstances)
3Zones non accessibles

H8
MODE EV (SUITE)
Nearby Stations
(Stations à proximité)
Les bornes les plus proches sont
recherchées. Chaque borne s'affiche
dans la couleur correspondant à sa
zone d'accès (accessible, à risque
ou non accessible).
Energy information
(Informations sur l'énergie)
Informations sur la batterie et sur la
consommation d'énergie.
Battery Information
(Informations sur la batterie)
Informations sur l'autonomie, le
niveau de charge de la batterie et le
temps de charge attendu pour
chaque type de charge.
Consommation d'énergie
Énergie consommée par le système
de motorisation, la climatisation et
les composants électriques.
Autonomie actuelle avec les options
d'autonomie et de climatisation
désactivées.
