2018 Hyundai Accent Manual del propietario (in Spanish)

7-59
7
Mantenimiento

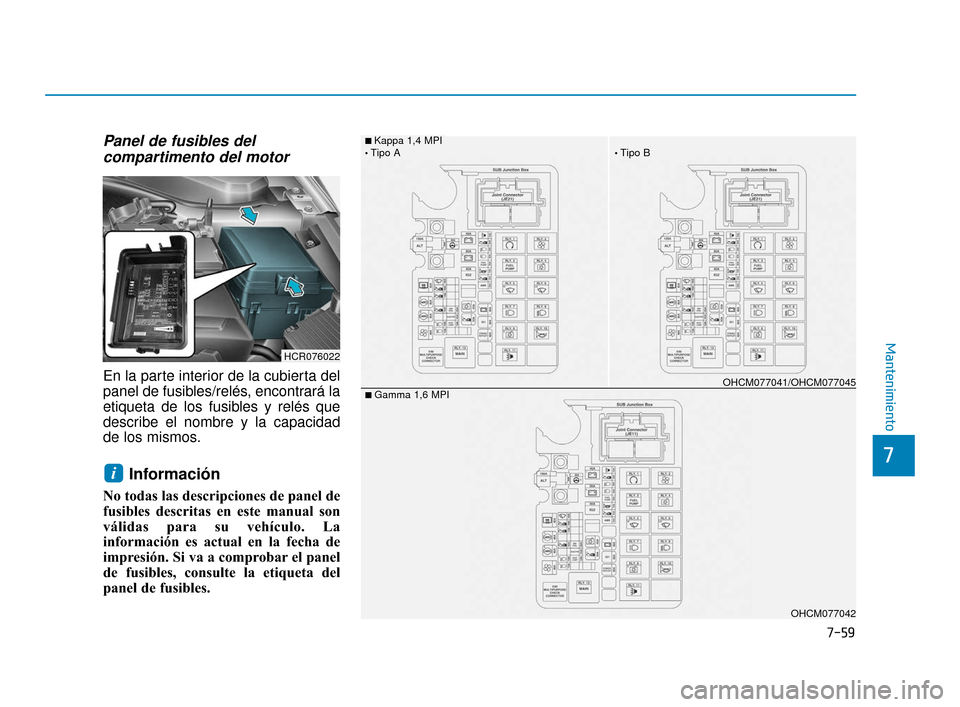

Panel de fusibles delcompartimento del motor
En la parte interior de la cubierta del
panel de fusibles/relés, encontrará la
etiqueta de los fusibles y relés que
describe el nombre y la capacidad
de los mismos.
Información
No todas las descripciones de panel de
fusibles descritas en este manual son
válidas para su vehículo. La
información es actual en la fecha de
impresión. Si va a comprobar el panel
de fusibles, consulte la etiqueta del
panel de fusibles.
i
HCR076022
OHCM077042
OHCM077041/OHCM077045
■ Kappa 1,4 MPITipo ATipo B
■ Gamma 1,6 MPI
HCm Mexico_7.qxp 2/7/2018 1:59 PM Page 59

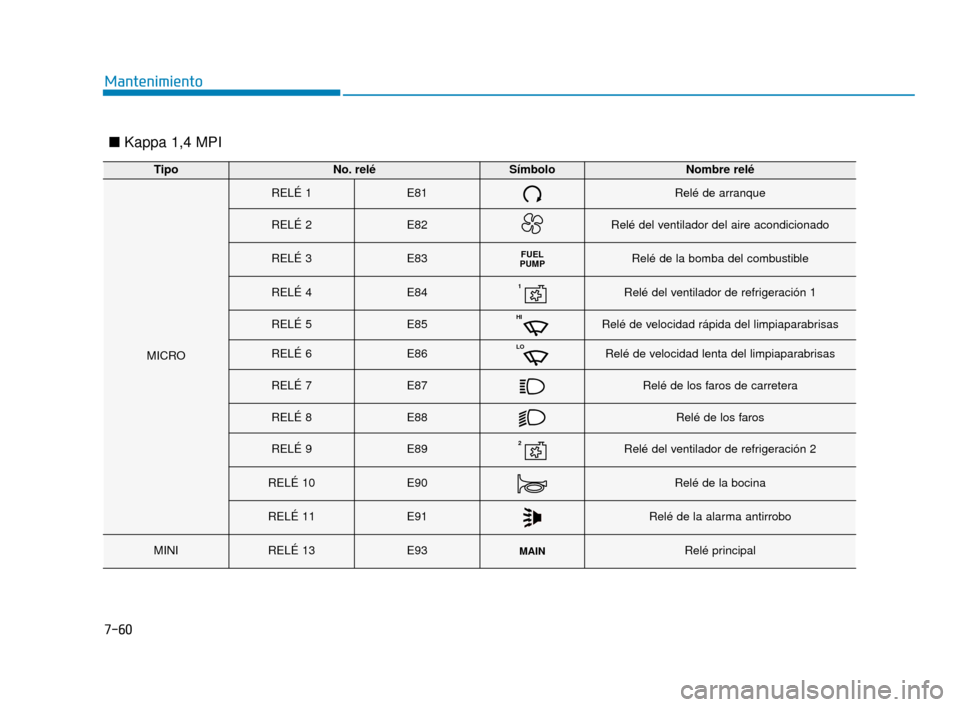

7-60
Mantenimiento
TipoNo. reléSímboloNombre relé
MICRO
RELÉ 1E81Relé de arranque
RELÉ 2E82Relé del ventilador del aire acondicionado
RELÉ 3E83FUEL
PUMPRelé de la bomba del combustible
RELÉ 4E841Relé del ventilador de refrigeración 1
RELÉ 5E85HIRelé de velocidad rápida del limpiaparabrisas
RELÉ 6E86LORelé de velocidad lenta del limpiaparabrisas
RELÉ 7E87Relé de los faros de carretera
RELÉ 8E88Relé de los faros
RELÉ 9E892Relé del ventilador de refrigeración 2
RELÉ 10E90Relé de la bocina
RELÉ 11E91Relé de la alarma antirrobo
MINIRELÉ 13E93MAINRelé principal
■ Kappa 1,4 MPI
HCm Mexico_7.qxp 2/7/2018 1:59 PM Page 60

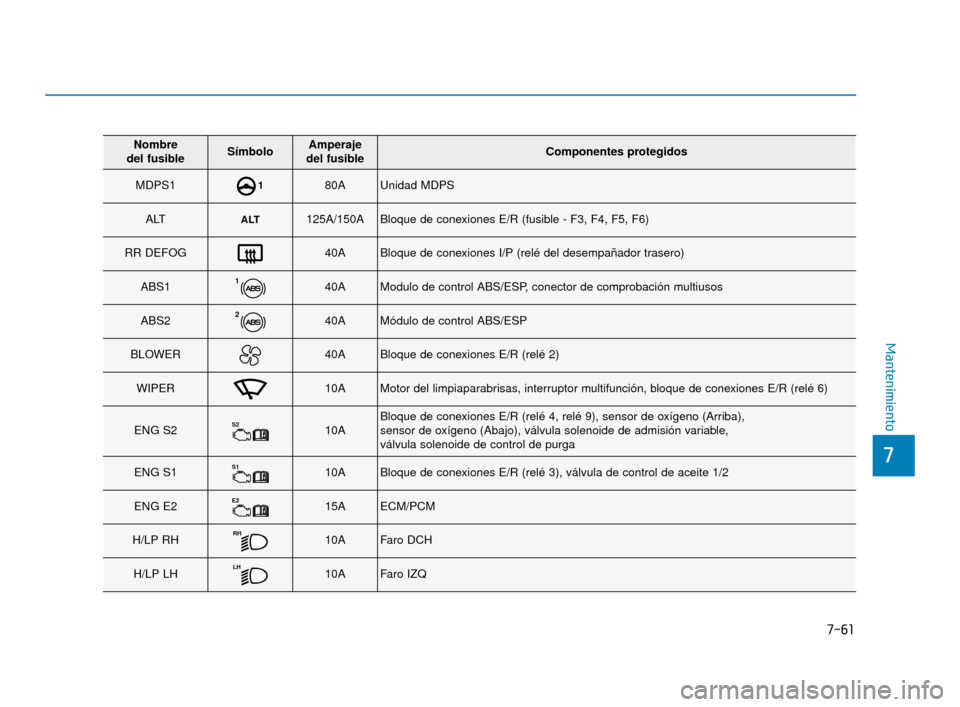

7-61
7
Mantenimiento
Nombre
del fusibleSímboloAmperaje
del fusibleComponentes protegidos
MDPS1180AUnidad MDPS
ALTALT125A/150ABloque de conexiones E/R (fusible - F3, F4, F5, F6)
RR DEFOG40ABloque de conexiones I/P (relé del desempañador trasero)
ABS1140AModulo de control ABS/ESP, conector de comprobación multiusos
ABS2240AMódulo de control ABS/ESP
BLOWER40ABloque de conexiones E/R (relé 2)
WIPER10AMotor del limpiaparabrisas, interruptor multifunción, bloque de conexiones E/R (relé 6)
ENG S2S210ABloque de conexiones E/R (relé 4, relé 9), sensor de oxígeno (Arriba),
sensor de oxígeno (Abajo), válvula solenoide de admisión variable,
válvula solenoide de control de purga
ENG S1S110ABloque de conexiones E/R (relé 3), válvula de control de aceite 1/2
ENG E2E215AECM/PCM
H/LP RHRH10AFaro DCH
H/LP LHLH10AFaro IZQ
HCm Mexico_7.qxp 2/7/2018 2:00 PM Page 61

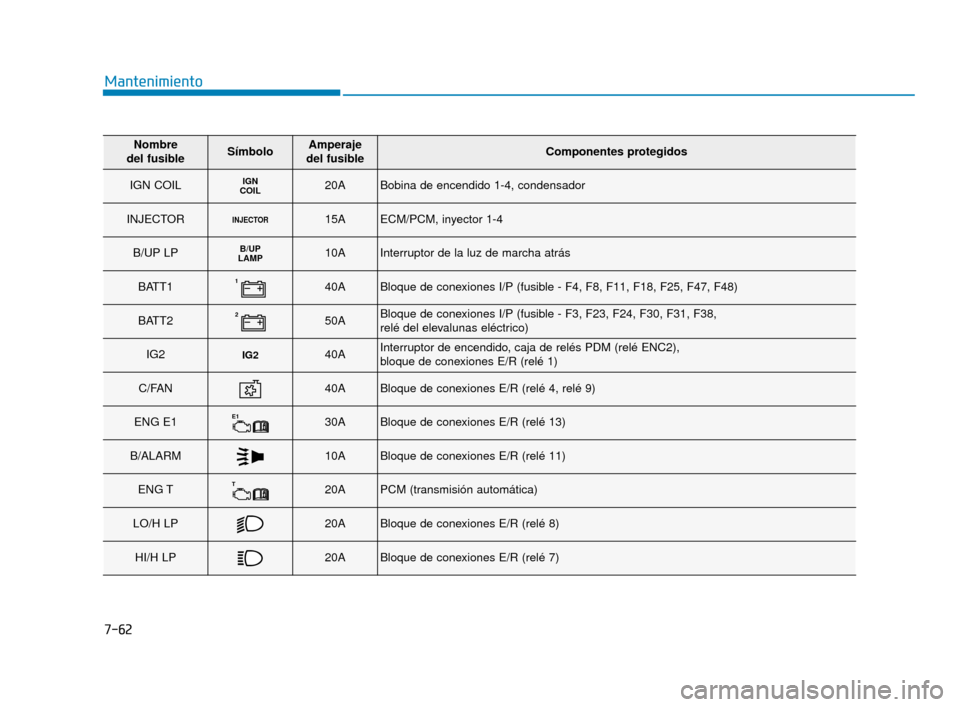

7-62
Mantenimiento
Nombre
del fusibleSímboloAmperaje
del fusibleComponentes protegidos
IGN COILIGN
COIL20ABobina de encendido 1-4, condensador
INJECTORINJECTOR15AECM/PCM, inyector 1-4
B/UP LPB/UP
LAMP10AInterruptor de la luz de marcha atrás
BATT1140ABloque de conexiones I/P (fusible - F4, F8, F11, F18, F25, F47, F48)
BATT2250ABloque de conexiones I/P (fusible - F3, F23, F24, F30, F31, F38,
relé del elevalunas eléctrico)
IG2IG240AInterruptor de encendido, caja de relés PDM (relé ENC2),
bloque de conexiones E/R (relé 1)
C/FAN40ABloque de conexiones E/R (relé 4, relé 9)
ENG E1E130ABloque de conexiones E/R (relé 13)
B/ALARM10ABloque de conexiones E/R (relé 11)
ENG TT20APCM (transmisión automática)
LO/H LP20ABloque de conexiones E/R (relé 8)
HI/H LP20ABloque de conexiones E/R (relé 7)
HCm Mexico_7.qxp 2/7/2018 2:00 PM Page 62

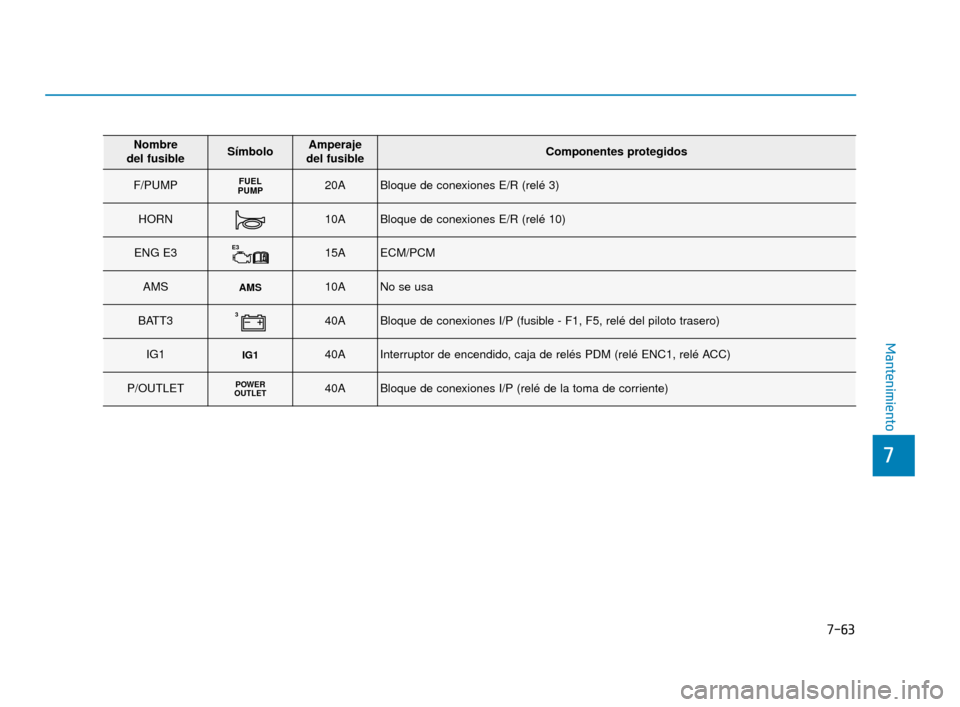

7-63
7
Mantenimiento
Nombre
del fusibleSímboloAmperaje
del fusibleComponentes protegidos
F/PUMPFUEL
PUMP20ABloque de conexiones E/R (relé 3)
HORN10ABloque de conexiones E/R (relé 10)
ENG E3-E315AECM/PCM
AMSAMS10ANo se usa
BATT3340ABloque de conexiones I/P (fusible - F1, F5, relé del piloto trasero)
IG1IG140AInterruptor de encendido, caja de relés PDM (relé ENC1, relé ACC)
P/OUTLETPOWER
OUTLET40ABloque de conexiones I/P (relé de la toma de corriente)
HCm Mexico_7.qxp 2/7/2018 2:00 PM Page 63

7-64
Mantenimiento
TipoNo. reléSímboloNombre relé
MICRO
RELÉ 1E81Relé de arranque
RELÉ 2E82Relé del ventilador del aire acondicionado
RELÉ 3E83FUEL
PUMPRelé de la bomba del combustible
RELÉ 4E841Relé del ventilador de refrigeración 1
RELÉ 5E85HIRelé de velocidad rápida del limpiaparabrisas
RELÉ 6E86LORelé de velocidad lenta del limpiaparabrisas
RELÉ 7E87Relé de los faros de carretera
RELÉ 8E88Relé de los faros
RELÉ 9E892Relé del ventilador de refrigeración 2
RELÉ 10E90Relé de la bocina
RELÉ 11E91Relé de la alarma antirrobo
MINIRELÉ 13E93MAINRelé principal
■ Gamma 1,6 MPI
HCm Mexico_7.qxp 2/7/2018 2:00 PM Page 64

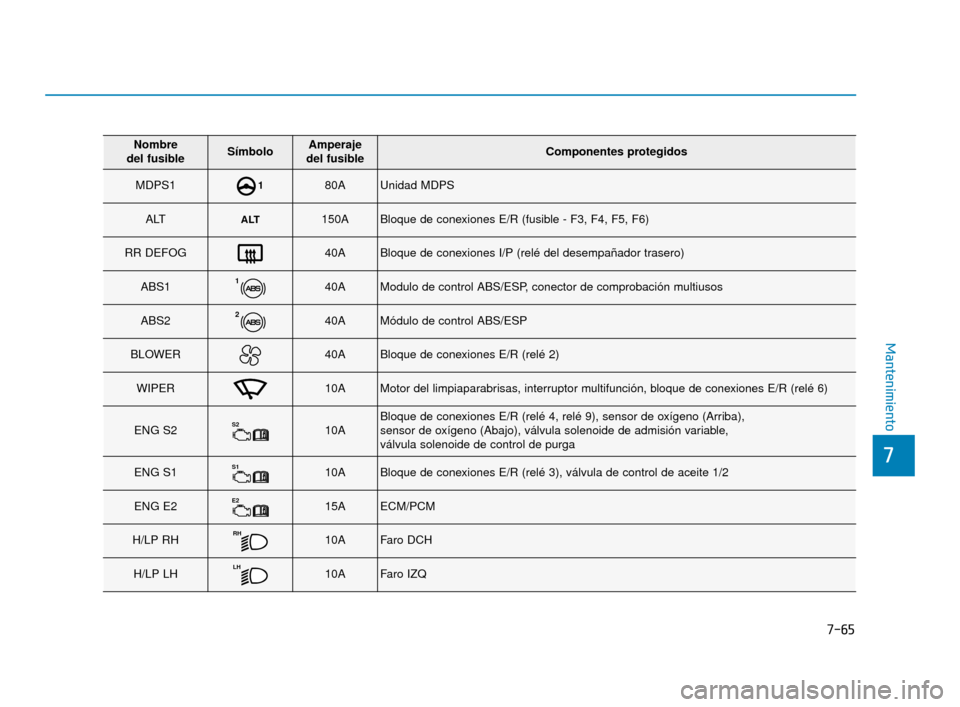

7-65
7
Mantenimiento
Nombre
del fusibleSímboloAmperaje
del fusibleComponentes protegidos
MDPS1180AUnidad MDPS
ALTALT150ABloque de conexiones E/R (fusible - F3, F4, F5, F6)
RR DEFOG40ABloque de conexiones I/P (relé del desempañador trasero)
ABS1140AModulo de control ABS/ESP, conector de comprobación multiusos
ABS2240AMódulo de control ABS/ESP
BLOWER40ABloque de conexiones E/R (relé 2)
WIPER10AMotor del limpiaparabrisas, interruptor multifunción, bloque de conexiones E/R (relé 6)
ENG S2S210ABloque de conexiones E/R (relé 4, relé 9), sensor de oxígeno (Arriba),
sensor de oxígeno (Abajo), válvula solenoide de admisión variable,
válvula solenoide de control de purga
ENG S1S110ABloque de conexiones E/R (relé 3), válvula de control de aceite 1/2
ENG E2E215AECM/PCM
H/LP RHRH10AFaro DCH
H/LP LHLH10AFaro IZQ
HCm Mexico_7.qxp 2/7/2018 2:00 PM Page 65

7-66
Mantenimiento
Nombre
del fusibleSímboloAmperaje
del fusibleComponentes protegidos
IGN COILIGN
COIL20ABobina de encendido 1-4, condensador
INJECTORINJECTOR15AECM/PCM, inyector 1-4
B/UP LPB/UP
LAMP10AInterruptor de la luz de marcha atrás
BATT1140ABloque de conexiones I/P (fusible - F4, F8, F11, F18, F25, F47, F48)
BATT2250ABloque de conexiones I/P (fusible - F3, F23, F24, F30, F31, F38, relé del elevalunas
eléctrico)
IG2IG240AInterruptor de encendido, caja de relés PDM (relé ENC2),
bloque de conexiones E/R (relé 1)
C/FAN40ABloque de conexiones E/R (relé 4, relé 9)
ENG E1E130ABloque de conexiones E/R (relé 13)
B/ALARM10ABloque de conexiones E/R (relé 11)
ENG TT20APCM (transmisión automática)
LO/H LP20ABloque de conexiones E/R (relé 8)
HI/H LP20ABloque de conexiones E/R (relé 7)
