2018 Hyundai Accent Manual del propietario (in Spanish)

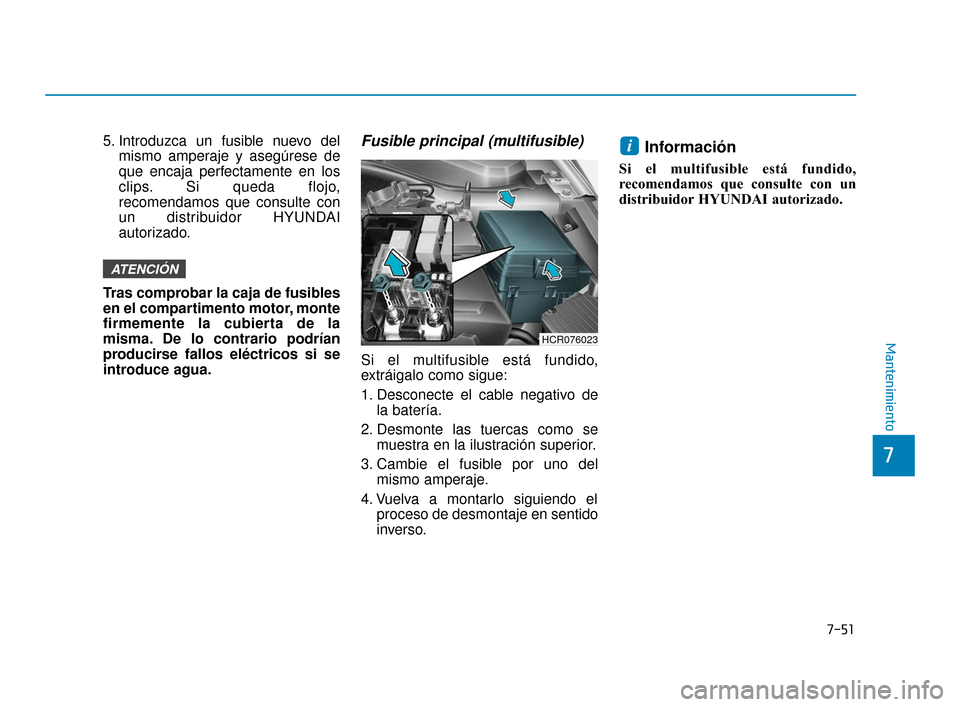

7-51
7
Mantenimiento
5. Introduzca un fusible nuevo delmismo amperaje y asegúrese de
que encaja perfectamente en los
clips. Si queda flojo,
recomendamos que consulte con
un distribuidor HYUNDAI
autorizado.
Tras comprobar la caja de fusibles
en el compartimento motor, monte
firmemente la cubierta de la
misma. De lo contrario podrían
producirse fallos eléctricos si se
introduce agua.Fusible principal (multifusible)
Si el multifusible está fundido,
extráigalo como sigue:
1. Desconecte el cable negativo de la batería.
2. Desmonte las tuercas como se muestra en la ilustración superior.
3. Cambie el fusible por uno del mismo amperaje.
4. Vuelva a montarlo siguiendo el proceso de desmontaje en sentido
inverso.
Información
Si el multifusible está fundido,
recomendamos que consulte con un
distribuidor HYUNDAI autorizado.
i
ATENCIÓN
HCR076023
HCm Mexico_7.qxp 2/7/2018 1:58 PM Page 51

7-52
Mantenimiento
Fusible plano
Antes de comprobar un fusible, pare
el motor y apague los demás
interruptores de sistemas eléctricos.
Si un fusible está fundido, extráigalo
e introduzca un fusible nuevo del
mismo amperaje utilizando el
extractor de fusibles que se
encuentra dentro de la caja de
fusibles en el compartimento motor.
Prepare un fusible nuevo al mismo
tiempo que prepara el extractor de
fusibles. Si no se dispone de uno
nuevo, puede seleccionar
temporalmente un fusible de otro
sistema que no afecte el
funcionamiento del vehículo, como el
del sistema de audio.
Fusible de cartucho
Antes de comprobar un fusible, pare
el motor y apague los demás
interruptores de sistemas eléctricos.
Si un fusible está fundido, extráigalo
e introduzca un fusible nuevo del
mismo amperaje. Extreme las
precauciones para no dañar el
fusible fundido al extraerlo.
Cambio de un fusible del panelinterior
1. Pare el motor y apague todos los
interruptores.
2. Abra la cubierta del panel de fusibles.
3. Tire del fusible que cree que se ha fundido hacia fuera. Utilice la
herramienta de extracción provista
para ello situada en el panel de
fusibles del compartimento motor.
4. Compruebe el fusible extraído, cámbielo si está fundido.
HCR076024HCR076025
HCR076020
HCm Mexico_7.qxp 2/7/2018 1:58 PM Page 52

7-53
7
Mantenimiento
5. Introduzca un fusible nuevo delmismo amperaje y asegúrese de
que encaja perfectamente en los
clips.
Si queda flojo, recomendamos que
consulte con un distribuidor
HYUNDAI autorizado.Información
Si no tiene fusibles de repuesto, utilice
un fusible del mismo amperaje de un
circuito que no sea necesario para el
funcionamiento del vehículo, como el
fusible del mechero.
Si los faros u otros componentes
eléctricos no funcionan pero los
fusibles están correctos, compruebe
el bloque de fusibles en el
compartimento motor. Si un fusible
está fundido, cámbielo por uno del
mismo amperaje.
i
HCm Mexico_7.qxp 2/7/2018 1:58 PM Page 53

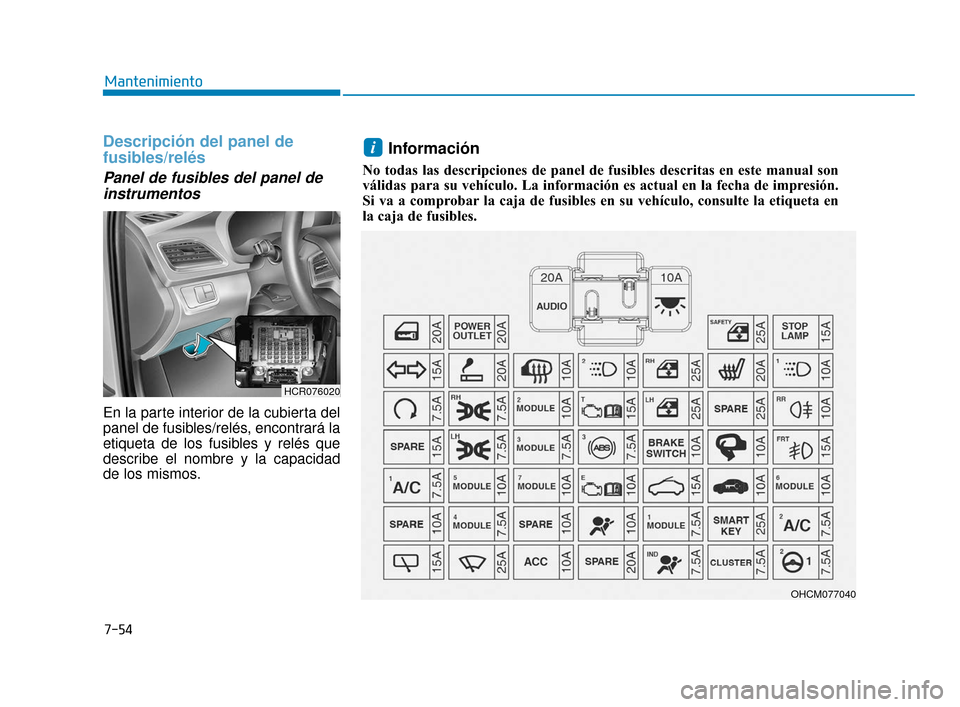

7-54
Mantenimiento
Descripción del panel de
fusibles/relés
Panel de fusibles del panel deinstrumentos
En la parte interior de la cubierta del
panel de fusibles/relés, encontrará la
etiqueta de los fusibles y relés que
describe el nombre y la capacidad
de los mismos.
Información
No todas las descripciones de panel de fusibles descritas en este manual\
son
válidas para su vehículo. La información es actual en la fecha \
de impresión.
Si va a comprobar la caja de fusibles en su vehículo, consulte la etiqueta en
la caja de fusibles.
i
OHCM077040
HCR076020
HCm Mexico_7.qxp 2/7/2018 1:58 PM Page 54

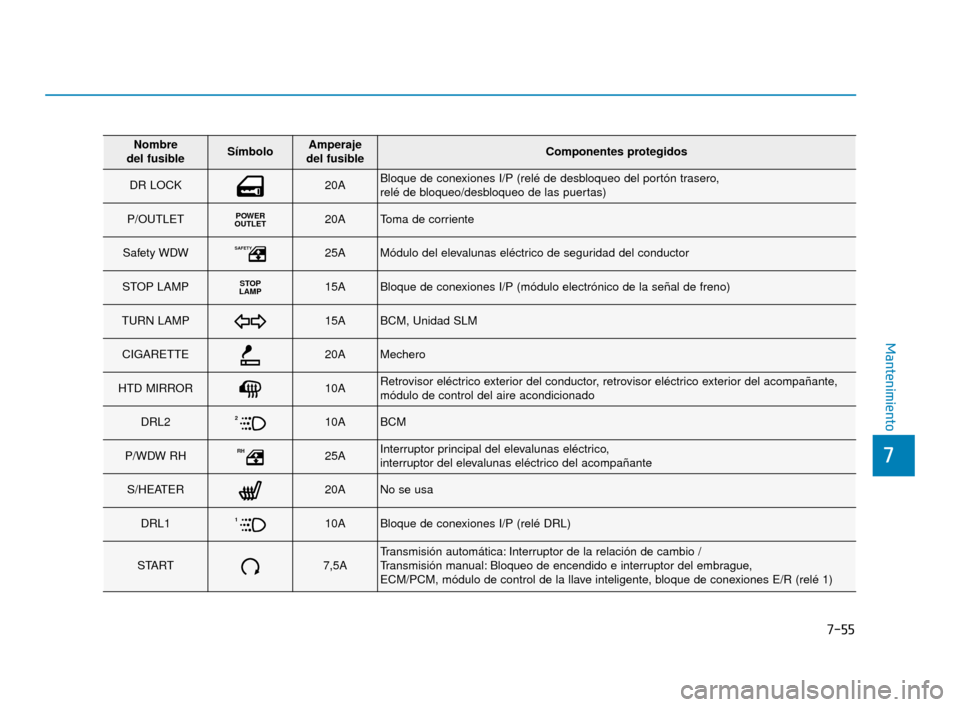

7-55
7
Mantenimiento
Nombre
del fusibleSímboloAmperaje
del fusibleComponentes protegidos
DR LOCK20ABloque de conexiones I/P (relé de desbloqueo del portón trasero,
relé de bloqueo/desbloqueo de las puertas)
P/OUTLETPOWER
OUTLET20AToma de corriente
Safety WDWSAFETY25AMódulo del elevalunas eléctrico de seguridad del conductor
STOP LAMPSTOP
LAMP15ABloque de conexiones I/P (módulo electrónico de la señal de freno)
TURN LAMP15ABCM, Unidad SLM
CIGARETTE20AMechero
HTD MIRROR10ARetrovisor eléctrico exterior del conductor, retrovisor eléctrico exterior del acompañante,
módulo de control del aire acondicionado
DRL2210ABCM
P/WDW RHRH25AInterruptor principal del elevalunas eléctrico,
interruptor del elevalunas eléctrico del acompañante
S/HEATER20ANo se usa
DRL1110ABloque de conexiones I/P (relé DRL)
START7,5ATransmisión automática: Interruptor de la relación de cambio /
Transmisión manual: Bloqueo de encendido e interruptor del embrague,
ECM/PCM, módulo de control de la llave inteligente, bloque de conexiones E/R (relé 1)
HCm Mexico_7.qxp 2/7/2018 1:59 PM Page 55

7-56
Mantenimiento
Nombre
del fusibleSímboloAmperaje
del fusibleComponentes protegidos
TAIL RHRH7,5AFaro DCH, luz de combinación trasera (EXT) DCH, luz de la matrícula DCH,
luz de combinación trasera (INT) DCH, ILUM. (+)
MODULE2MODULE210ABCM, interruptor del panel de protección
ENG TT15ABloque de conexiones E/R (fusible - F21), sensor de velocidad del vehículo,
interruptor de la luz de marcha atrás, interruptor de la luz de freno,
palanca de cambio de la transmisión automática, interruptor de la relación de cambio
P/WDW LHLH25AInterruptor principal del elevalunas eléctrico
SPARESPA R E25ARepuesto
RR FOGRR10ABloque de conexiones I/P (relé del piloto antiniebla)
SPARESPA R E15ARepuesto
TAIL LHLH7,5AFaro IZQ, luz de la matrícula IZQ, luz de combinación trasera (EXT) IZQ,
luz de combinación trasera (INT) IZQ
MODULE3MODULE37,5AAudio, retrovisor electrocrómico, unidad principal de navegación y A/V,
módulo de control del aire acondicionado,
indicador de la palanca de cambio de la transmisión automática, faro IZQ, faro DCH
ABS337,5ABloque de conexiones E/R (conector de comprobación multifunción),
módulo de control ABS/ESP
BRAKE SWITCHBRAKE
SWITCH10AMódulo de control de la llave inteligente, interruptor de la luz de freno
FOLD MIRROR10AInterruptor del retrovisor eléctrico exterior
HCm Mexico_7.qxp 2/7/2018 1:59 PM Page 56

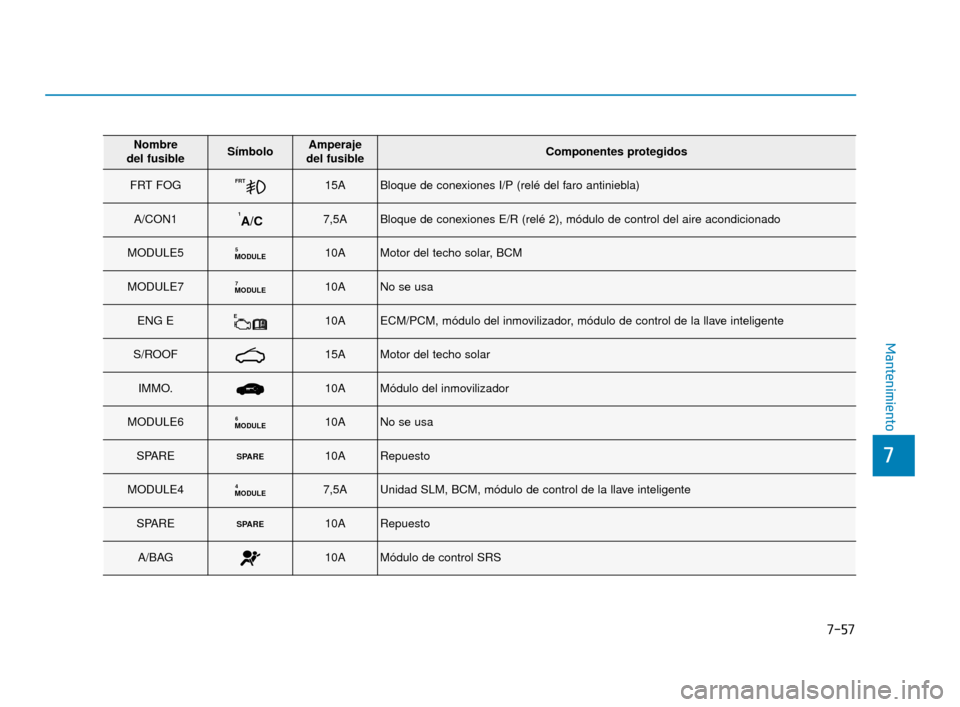

7-57
7
Mantenimiento
Nombre
del fusibleSímboloAmperaje
del fusibleComponentes protegidos
FRT FOGFRT15ABloque de conexiones I/P (relé del faro antiniebla)
A/CON11A/C7,5ABloque de conexiones E/R (relé 2), módulo de control del aire acondicionado
MODULE5MODULE510AMotor del techo solar, BCM
MODULE7MODULE710ANo se usa
ENG EE10AECM/PCM, módulo del inmovilizador, módulo de control de la llave inteligente
S/ROOF15AMotor del techo solar
IMMO.10AMódulo del inmovilizador
MODULE6MODULE610ANo se usa
SPARESPARE10ARepuesto
MODULE4MODULE47,5AUnidad SLM, BCM, módulo de control de la llave inteligente
SPARESPARE10ARepuesto
A/BAG10AMódulo de control SRS
HCm Mexico_7.qxp 2/7/2018 1:59 PM Page 57

7-58
Mantenimiento
Nombre
del fusibleSímboloAmperaje
del fusibleComponentes protegidos
MODULE1MODULE17,5ABCM, Unidad SLM
SMART KEYSMART KEY25AMódulo de control de la llave inteligente
A/CON22A/C7,5AMódulo de control del aire acondicionado
RR WIPER15AInterruptor multifunción, motor del limpiaparabrisas trasero,
relé del limpiaparabrisas trasero
FRT WIPER25AInterruptor multifunción, motor del limpiaparabrisas delantero,
bloque de conexiones E/R (relé 6)
ACCACC10ABloque de conexiones I/P (relé de la toma de corriente), BCM, unidad SLM, audio,
unidad principal de navegación y A/V, conector de carga por USB,
interruptor del retrovisor eléctrico exterior, módulo de control de la llave inteligente
SPARESPARE20ARepuesto
A/BAG INDIND7,5ATablero de instrumentos
CLUSTERCLUSTER7,5ATablero de instrumentos
MDPS2127,5AUnidad MDPS
AUDIOAUDIO20AAudio, unidad principal de navegación y A/V
ROOM LP10A
Bloque de conexiones I/P (relé de la luz del habitáculo),
módulo de control del aire acondicionado, BCM, conector de enlace de datos,
luces automáticas y fotosensor, luz de la consola del techo, luz del habitáculo,
unidad SLM, tablero de instrumentos, luz del maletero
HCm Mexico_7.qxp 2/7/2018 1:59 PM Page 58
