2018 FIAT TIPO 5DOORS STATION WAGON Kezelési és karbantartási útmutató (in Hungarian)

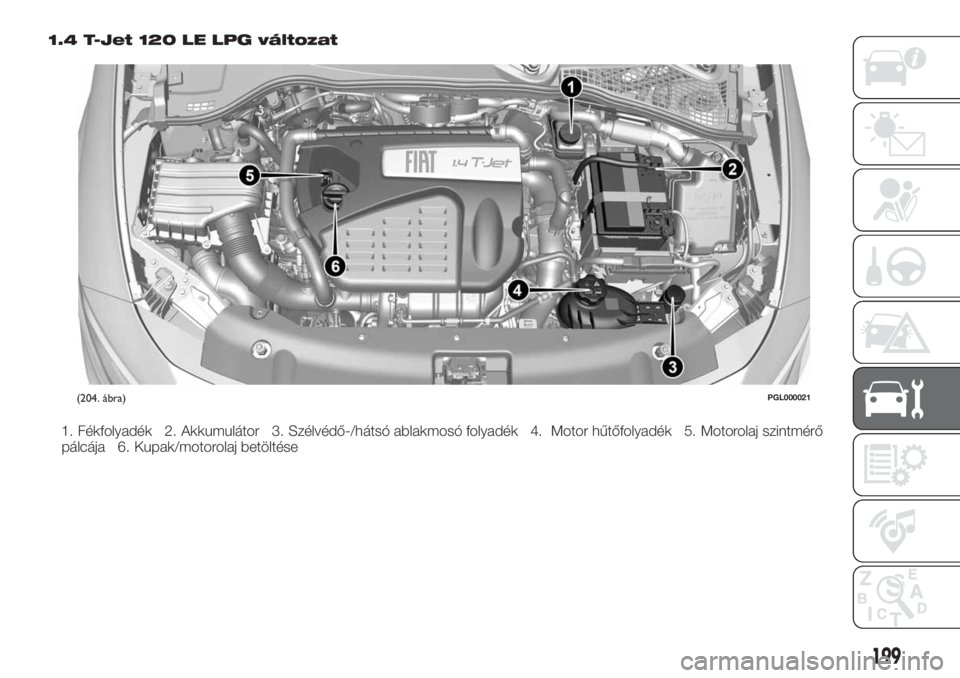

1.4 T-Jet 120 LE LPG változat
1. Fékfolyadék 2. Akkumulátor 3. Szélvédő-/hátsó ablakmosó folyadék 4. Motor hűtőfolyadék 5. Motorolaj szintmérő
pálcája 6. Kupak/motorolaj betöltése
(204. ábra)PGL000021
199

1.6 E.Torq E6 változat
1. Fékfolyadék 2. Akkumulátor 3. Szélvédő-/hátsó ablakmosó folyadék 4. Motor hűtőfolyadék 5. Motorolaj szintmérő
pálcája 6. Kupak/motorolaj betöltése
(205. ábra)09026J0004EM
200
KARBANTARTÁS ÉS GONDOZÁS

1.6 E.Torq E4 változat
1. Fékfolyadék 2. Akkumulátor 3. Szélvédő-/hátsó ablakmosó folyadék 4. Motor hűtőfolyadék 5. Motorolaj szintmérő
pálcája 6. Kupak/motorolaj betöltése
201
206P09026J001

1.6 16V Multijet / 1.6 16V Multijet ECO változat
1. Fékfolyadék 2. Akkumulátor 3. Szélvédő-/hátsó ablakmosó folyadék 4. Motor hűtőfolyadék 5. Motorolaj szintmérő
pálcája 6. Kupak/motorolaj betöltése
(207. ábra)09026J0003EM
202
KARBANTARTÁS ÉS GONDOZÁS

1.3 Multijet 95 LE változat
1. Fékfolyadék 2. Akkumulátor 3. Szélvédő-/hátsó ablakmosó folyadék 4. Motor hűtőfolyadék 5. Motorolaj szintmérő
pálcája 6. Kupak/motorolaj betöltése
(208. ábra)09026J0002EM
203

MOTOROLAJ
165)
72)
A motorolaj szintjét a gépkocsi
vízszintesen álló helyzetében, meleg
motornál, a motor leállítása után kb. öt
perccel ellenőrizzük.
Ellenőrizzük, hogy az olajszint a
mérőpálca MIN és MAX jelzései között
van-e.
Ha az olajszint a mérőpálca MIN jelzése
közelébe vagy az alá süllyed, a betöltő
nyíláson keresztül töltsük fel az olajat a
MAX szintig.
Húzzuk ki a motorolaj szintmérő pálcát,
tisztítsuk meg olyan törlőkendővel,
amely nem hagy nyomot, és helyezzük
vissza.Húzzuk ki még egyszer, és ellenőrizzük,
hogy az olajszint a mérőpálca MIN és
MAX jelzései között van-e.
Motorolaj-fogyasztás73)
3)
Tájékoztató jelleggel a motor maximális
olajfogyasztása 1000 kilométerenként
400 gramm. A gépkocsi használatának
első időszakában a motor bejáratási
periódusban van, ezért olajfogyasztása
csak kb. 5000 – 6000 km megtétele
után stabilizálódik.
FIGYELMEZTETÉS Az utántöltést vagy
az olajcserét követően, mielőtt
ellenőriznénk az olajszintet, indítsuk be
a motort néhány másodpercre, majd a
leállítás után várjunk néhány percig.
MOTOR HŰTŐFOLYADÉK
166)
74)
Ha a folyadékszint alacsony, csavarjuk
le a tartály 4 kupakját, és töltsünk be a
„Műszaki adatok” című fejezetben
megadott típusú folyadékot.
SZÉLVÉDŐ-/HÁTSÓ
ABLAKMOSÓ FOLYADÉK
167) 168)
Ha a folyadékszint alacsony, emeljük fel
a tartály 3. kupakját, és töltsünk be a
„Műszaki adatok” című fejezetben
megadott típusú folyadékot.
FÉKFOLYADÉK
169) 170)
75)
Ellenőrizzük, hogy a folyadékszint
eléri-e a maximális jelzést.
Ha a tartályban lévő folyadékszint
alacsony, csavarjuk le a tartály 1.
kupakját, és töltsünk be a „Műszaki
adatok” című fejezetben megadott
típusú folyadékot.
FIGYELMEZTETÉS Gondosan tisztítsuk
meg a tartály kupakját és a környező
területet. A zárókupak levételekor
fordítsunk különös gondot arra, hogy
szennyeződés ne kerüljön a tartály
belsejébe.
A fékfolyadék tartály feltöltésekor
mindig szűrővel ellátott tölcsért
használjunk; a szűrő lyukmérete
legfeljebb 0,12 mm legyen.
(209. ábra)P2000167
204
KARBANTARTÁS ÉS GONDOZÁS

FIGYELMEZTETÉS A fékfolyadék
higroszkopikus, vagyis hajlamos a
levegő nedvességének felvételére, ezért
ajánlatos a Karbantartási tervben
előírtnál gyakrabban cserélni, ha a
gépkocsit különösen párás éghajlati
viszonyok között üzemeltetjük.
AUTOMATA
SEBESSÉGVÁLTÓ /
DUPLA TÁRCSÁS
AUTOMATA
SEBESSÉGVÁLTÓ
MŰKÖDTETŐ
RENDSZERÉNEK OLAJA
(egyes változatoknál)
4)
A sebességváltót működtető olaj
szintjének ellenőrzését kizárólag Fiat
márkaszervizben végeztessük el.
AKKUMULÁTOR
171) 172) 173)
75)
5)
Az akkumulátor esetében nem
szükséges az elektrolit desztillált vízzel
való utántöltése.
Az akkumulátor állapotának időszakos
ellenőrzése, amelyet Fiat
márkaszervizben végeznek, fontos a
hatékonyság ellenőrzése
szempontjából.Az akkumulátor cseréje
Csere esetén mindig az eredetivel
azonos műszaki jellemzőkkel
rendelkező akkumulátort válasszunk. Az
akkumulátor karbantartását az
akkumulátor gyártója által megadott
előírások szerint kell elvégezni.
HASZNOS TANÁCSOK AZ
AKKUMULÁTOR
ÉLETTARTAMÁNAK
MEGHOSSZABBÍTÁSÁRA
Hasznos tanácsok az akkumulátor
élettartamának
meghosszabbítására
Az akkumulátor jó működésének
fenntartása és a gyors lemerülés
elkerülése érdekében jegyezzük meg az
alábbiakat:
gépkocsi leparkolásakor ügyeljünk
arra, hogy az ajtók, a motorháztető, a
csomagtérajtó és fedelek teljesen be
legyenek csukva, így elkerülhetjük az
utastér-világítás égve maradását;
az utastér-világítást kapcsoljuk ki:
mindenesetre a gépkocsi olyan
rendszerrel van ellátva, amely
automatikusan lekapcsolja a belső
világítást;
álló motor esetén ne használjuk
hosszú ideig az elektromos
berendezéseket (pl. autórádió,
vészvillogó stb.);
az elektromos hálózaton végzendő
bármilyen beavatkozás előtt kössük le
az akkumulátor negatív pólusáról a
kábelt.
Ha a jármű megvásárlása után
elektromos áramot fogyasztó
berendezéseket (pl. riasztó stb.)
kívánunk beszereltetni, amelyek állandó
áramellátást igényelnek vagy olyan
tartozékokat, amelyek megterhelik az
elektromos egyensúlyt, először
forduljunk egy Fiat márkaszervizhez,
ahol meghatározzák a teljes
áramfelvételt.
77)
FIGYELMEZTETÉS Az akkumulátor
lekötése után szükség lesz a
kormánymű alapbeállítására, amit a
műszercsoportban a
figyelmeztető
lámpa (vagy szimbólum a kijelzőn)
felgyulladása jelez. Ennek az eljárásnak
a végrehajtásához elegendő a
kormánykerék elfordítása az egyik
végállástól a másikig, vagy egyszerűen
néhány száz méteren keresztül
egyenesen kell haladni a járművel.
FIGYELMEZTETÉS Hosszabb idejű
tárolás során az 50%-nál kisebb
feltöltöttségű akkumulátor a lemezek
szulfátosodása miatt károsodik,
kapacitása csökken, ami megnehezíti a
motor indítását.
205

Továbbá az akkumulátor elektrolitja
még inkább megfagyhat (már -10 °C-os
hőmérsékleten is). A gépkocsi
hosszabb idejű üzemen kívül
helyezésének esetére hasznos
tanácsokat találunk az "Indítás és
vezetés" fejezet "A jármű leállítása
hosszabb időre" című részében.
FIGYELMEZTETÉS
163)Soha ne dohányozzunk a motortérben
végzett műveletek során: gyúlékony gázok
és gőzök lehetnek jelen, ami tűzveszélyt
okoz.
164)Meleg motornál óvatosan járjunk el a
motortér belsejében, égési sérülések
veszélye áll fenn. Ne közelítsük meg
túlzottan a radiátor hűtőventilátorát, mert az
elektromos hűtőventilátor bármikor
elindulhat: sérülés veszélye áll fenn.
Ügyeljünk arra, hogy a sálat, nyakkendőt,
lazán lógó ruhadarabokat a forgó szerkezeti
részek elkaphatják.
165)A motorolaj feltöltése során, mielőtt
kinyitnánk a betöltőnyílás sapkáját,
különösen alumínium sapkával ellátott
változatoknál (egyes változatoknál) várjuk
meg, amíg a motor lehűl. FIGYELEM: égési
sérülések veszélye áll fenn!
166)A hűtőrendszer nyomás alatt van. A
zárókupak cseréjekor csak eredeti
alkatrészt használjunk, mert más típusú
kupak alkalmazása ronthatja a
hűtőrendszer hatékonyságát. Meleg
motornál ne vegyük le a kiegyenlítő tartály
zárókupakját, égési sérülések veszélye áll
fenn.167)Ne közlekedjünk üres ablakmosó
tartállyal: a szélvédőmosó használhatósága
alapvető fontosságú a közlekedésbiztonság
szempontjából. A berendezés folyadék
nélküli ismételt működtetése gyorsan
károsíthatja vagy tönkreteheti a berendezés
néhány részét.
168)Az ablakmosó folyadékhoz a
kereskedelemben kapható egyes adalékok
gyúlékonyak: a motor forró részeivel
érintkezve ezek lángra lobbanhatnak.
169)A fékfolyadék mérgező és rendkívül
korrozív hatású. Amennyiben véletlenül
érintkezésbe kerül valamivel, az érintett
részeket vízzel és semleges hatású
szappannal mossuk le, majd bő vízzel
öblítsük le. Lenyelés esetén azonnal
forduljunk orvoshoz.
170)A fékfolyadék-tartályon látható
szimbólum
arra utal, hogy a fékrendszer
csakis szintetikus alapú fékfolyadékkal
üzemeltethető, ásványolaj alapúval nem. Az
ásványolaj alapú fékfolyadék javíthatatlanul
károsítja a fékrendszer speciális gumiból
készült alkatrészeit.
171)Az akkumulátorban levő elektrolit
mérgező és korrozív hatású. Ügyeljünk arra,
hogy bőrre vagy szembe ne kerüljön. Az
akkumulátor közelében ne használjunk nyílt
lángot, szikrát keltő eszközöket: tűz- és
robbanásveszélyes.
172)Alacsony elektrolitszint melletti
üzemeltetése az akkumulátor
helyrehozhatatlan károsodásához, sőt
felrobbanásához is vezethet.
173)Az akkumulátoron vagy annak
közelében végzett munkák során viseljünk
megfelelő védőszemüveget.
FIGYELMEZTETÉS
71)Figyelem, a feltöltések során ne
keverjük össze a különféle folyadékokat:
egymással nem kompatibilisek! A nem
megfelelő folyadékkal történő feltöltés
súlyosan károsíthatja a gépkocsit.
72)Az olajszint soha nem haladhatja meg a
MAX jelzést.
73)Soha ne végezzünk utántöltést a
motorba a már benne levőtől eltérő
specifikációjú olajjal.
74)A hűtőrendszer PARAFLU
UPfagyálló
hűtőfolyadékkal van feltöltve. Esetleges
utántöltés során a hűtőrendszerben lévővel
megegyező típusú hűtőfolyadékot
használjunk. A PARAFLU
UPfagyálló
hűtőfolyadék más típusú hűtőfolyadékokkal
nem keverhető. Ha tévedésből más
folyadék került a hűtőrendszerbe, ne
indítsuk be a motort, és azonnal lépjünk
kapcsolatba egy Fiat márkaszervizzel.
75)Ügyeljünk arra, hogy az erősen korrozív
hatású fékfolyadék ne kerüljön érintkezésbe
a festett, fényezett felületekkel. Ha ez mégis
megtörténik, azonnal mossuk le vízzel.
76)Ha a gépkocsit hideg időben, hosszabb
időre le akarjuk állítani, vegyük ki az
akkumulátort, és tároljuk meleg helyen,
hogy elkerüljük az elektrolit befagyását.
206
