2018 FIAT TIPO 5DOORS STATION WAGON Drift- og vedlikeholdshåndbok (in Norwegian)

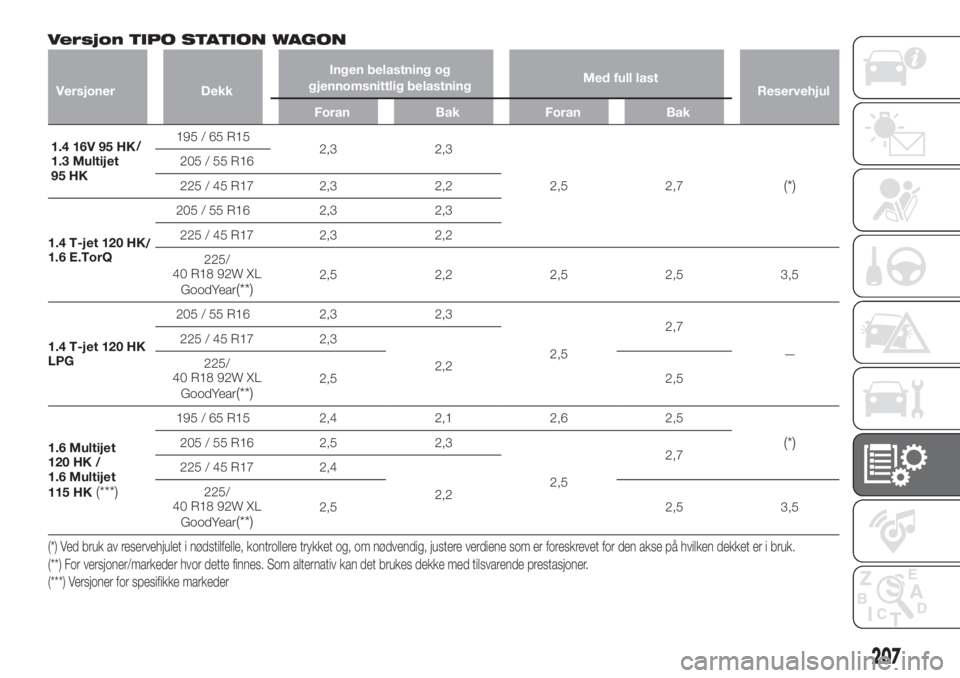

Versjon TIPO STATION WAGON
Versjoner DekkIngen belastning og
gjennomsnittlig belastningMed full last
Reservehjul
Foran Bak Foran Bak
1.4 16V 95 HK
1.3 Multijet
95 HK195 / 65 R15
2,3 2,3
2,5 2,7
(*)
205 / 55 R16
225 / 45 R17 2,3 2,2
1.4 T-jet 120 HK
1.6 E.TorQ205 / 55 R16 2,3 2,3
225 / 45 R17 2,3 2,2
225/
40 R18 92W XL
GoodYear
(**)2,5 2,2 2,5 2,5 3,5
1.4 T-jet 120 HK
LPG205 / 55 R16 2,3 2,3
2,52,7
— 225 / 45 R17 2,3
2,2 225/
40 R18 92W XL
GoodYear
(**)2,5 2,5
1.6 Multijet
120 HK /
1.6 Multijet
115 HK
(***)
195 / 65 R15 2,4 2,1 2,6 2,5
(*)205 / 55 R16 2,5 2,3
2,52,7
225 / 45 R17 2,4
2,2 225/
40 R18 92W XL
GoodYear
(**)2,5 2,5 3,5
(*) Ved bruk av reservehjulet i nødstilfelle, kontrollere trykket og, om nødvendig, justere verdiene som er foreskrevet for den akse på hvilken dekket er i bruk.
(**) For versjoner/markeder hvor dette finnes. Som alternativ kan det brukes dekke med tilsvarende prestasjoner.
(***) Versjoner for spesifikke markeder
207
/
/

Versjoner DekkIngen belastning og
gjennomsnittlig belastningMed full last
Reservehjul
Foran Bak Foran Bak
1.6 Multijet
120 HK ECO /
1.6 Multijet
115 HK ECO
(***)
205/55R16 91H
Goodyear
EfficientGrip
Performance
(**)
2,8 2,5 2,5 2,7(*)
(***) Versjoner for spesifikke markeder (**) For versjoner/markeder hvor dette finnes. Som alternativ kan det brukes dekke med tilsvarende prestasjoner. (*) Ved bruk av reservehjulet i nødstilfelle, kontrollere trykket og, om nødvendig, justere verdiene som er foreskrevet for den akse på hvilken dekket er i bruk.
FORSIKTIG
187)Maksimal hastighet for vinterdekk med "Q"-merking må ikke overstige 160 km/t; med "T" må den ikke overstige 190 km/t; med "H" må
den ikke overstige 210 km/t; i henhold til de gjeldende reglene i vegtrafikkloven.
188)I tilfelle du bruker vinterdekk med hastighetsindeks lavere enn det som er angitt på kjøretøyets sertifikat, ikke overstige den maksimale
hastigheten som tilsvarer hastigheten som brukes.
189)Dersom kjøretøyet er utstyrt med reservedekk av mindre dimensjoner enn de som vanligvis brukes (med dekk på 17" og 18" medfølger
et reservedekk på 16"), eller et nødhjul, les og ta i betrakting følgende anvisninger. Hjulet som inngår (for berørte versjoner og markeder) er
spesifikk for din bil: ikke bruk den på andre modeller; bruk ikke små hjul av andre modeller på bilen din. Dette hjulet eller reservedekket må kun
brukes i nødstilfeller. Anvendelsen må reduseres til et minimum, og hastigheten må ikke overskride 80 km/t. På hjulet eller reservedekket er det
festet et oransje klistremerke, som oppsummerer de viktigste forholdsreglene man må ta ved bruk av reservehjulet, samt de tilhørende
begrensningene for bruk. Etiketten må ikke fjernes eller dekkes. Klistremerket gir følgende informasjon på fire språk: "Advarsel! Bare for
midlertidig bruk! 80 km/t maks.! Skift det ut så snart som mulig med ett standardhjul. Ikke dekk denne indikasjonen". På hjulet eller
reservedekket må hjulkapselen absolutt ikke brukes. Kjøreegenskapene for bil med påmontert reservehjul eller reservedekk blir endret. Unngå
akselereringer og plutselig oppbremsing, styringer og kjappe svinger. Den samlede varigheten av det lille reservehjulet er ca 3 000 km, og etter
må det skiftes ut på dekket med en annen av samme type. Ikke forsøk å passe tradisjonelle dekk på en felg skal brukes til reservehjul.
Reparere og monter ett standardhjul så snart som mulig. Det er ikke tillatt å bruke to eller flere reservehjul eller reservedekk samtidig. Ikke smør
gjengene på boltene før du installerer dem: de kan skli ut.
208
TEKNISKE DATA

DIMENSJONER
Versjon TIPO 5DOOR
Dimensjonene er oppgitt i mm og gjelder for bil med standard dekk. Høyden gjelder for bil uten last. Avhengig av felgenes
dimensjoner kan det være små variasjoner i målene som angis.
AB C D EFGH I
893 2638 837 4368 1495 1542 1543 2002 1792
Bagasjerommets volum440 liter.
220P2000008-000-000
209

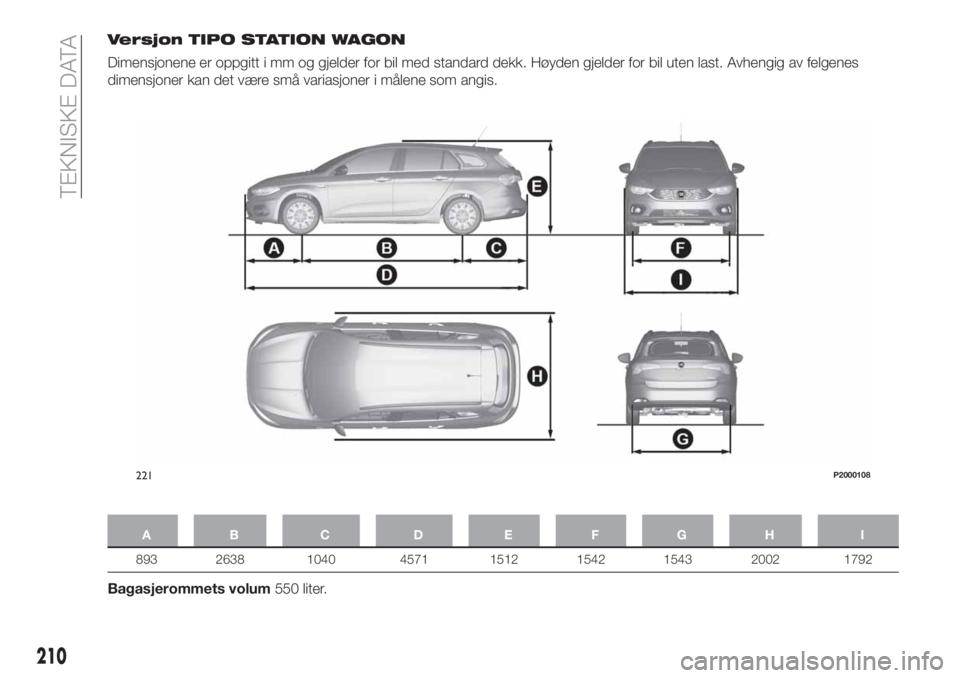

Versjon TIPO STATION WAGON
Dimensjonene er oppgitt i mm og gjelder for bil med standard dekk. Høyden gjelder for bil uten last. Avhengig av felgenes
dimensjoner kan det være små variasjoner i målene som angis.
AB C D EFGH I
893 2638 1040 4571 1512 1542 1543 2002 1792
Bagasjerommets volum550 liter.
221P2000108
210
TEKNISKE DATA

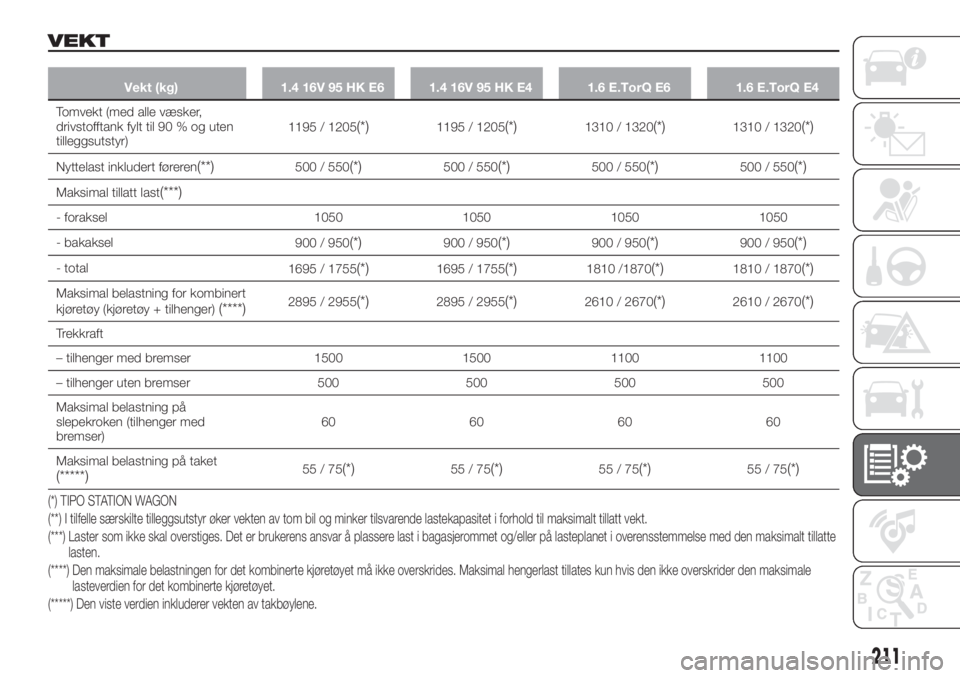

VEKT
Vekt (kg) 1.4 16V 95 HK E6 1.4 16V 95 HK E4 1.6 E.TorQ E6 1.6 E.TorQ E4
Tomvekt (med alle væsker,
drivstofftank fylt til 90 % og uten
tilleggsutstyr)1195 / 1205(*)1195 / 1205(*)1310 / 1320(*)1310 / 1320(*)
Nyttelast inkludert føreren(**)500 / 550(*)500 / 550(*)500 / 550(*)500 / 550(*)
Maksimal tillatt last(***)
- foraksel 1050 1050 1050 1050
- bakaksel
900 / 950
(*)900 / 950(*)900 / 950(*)900 / 950(*)
- total
1695 / 1755(*)1695 / 1755(*)1810 /1870(*)1810 / 1870(*)
Maksimal belastning for kombinert
kjøretøy (kjøretøy + tilhenger)(****)2895 / 2955(*)2895 / 2955(*)2610 / 2670(*)2610 / 2670(*)
Trekkraft
– tilhenger med bremser 1500 1500 1100 1100
– tilhenger uten bremser 500 500 500 500
Maksimal belastning på
slepekroken (tilhenger med
bremser)60 60 60 60
Maksimal belastning på taket
(*****)55/75(*)55/75(*)55/75(*)55/75(*)
(*) TIPO STATION WAGON
(**) I tilfelle særskilte tilleggsutstyr øker vekten av tom bil og minker tilsvarende lastekapasitet i forhold til maksimalt tillatt vekt.
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
(****) Den maksimale belastningen for det kombinerte kjøretøyet må ikke overskrides. Maksimal hengerlast tillates kun hvis den ikke overskrider den maksimale
lasteverdien for det kombinerte kjøretøyet.
(*****) Den viste verdien inkluderer vekten av takbøylene.
211

Vekt (kg) 1.4 T-jet 120 HK 1.4 T-jet 120 HK LPG
Tomvekt (med alle væsker, drivstofftank fylt
til 90 % og uten tilleggsutstyr)1275 / 1305(*)1310 / 1320(*)
Nyttelast inkludert føreren(**)500 / 550(*)500 / 550(*)
Maksimal tillatt last(***)
- foraksel 1050 1050
- bakaksel
900 / 950
(*)900 / 950(*)
- total
1775 / 1855(*)1810 / 1870(*)
Maksimal belastning for kombinert kjøretøy
(kjøretøy + tilhenger)(****)2975 / 3055(*)3010 / 3070(*)
Trekkraft
– tilhenger med bremser 1500 1500
– tilhenger uten bremser 500 500
Maksimal belastning på slepekroken
(tilhenger med bremser)60 60
Maksimal belastning på taket
(*****)55/75(*)55/75(*)
(*) TIPO STATION WAGON
(**) I tilfelle særskilte tilleggsutstyr øker vekten av tom bil og minker tilsvarende lastekapasitet i forhold til maksimalt tillatt vekt.
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
(****) Den maksimale belastningen for det kombinerte kjøretøyet må ikke overskrides. Maksimal hengerlast tillates kun hvis den ikke overskrider den maksimale
lasteverdien for det kombinerte kjøretøyet.
(*****) Den viste verdien inkluderer vekten av takbøylene.
212
TEKNISKE DATA

Vekt (kg) 1.3 Multijet 95 hk1.6 Multijet 120 HK / 1.6 Multijet 120 HK
ECO / 1.6 Multijet 115 HK(******)/
1.6 Multijet 115 HK ECO(******)
Tomvekt (med alle væsker, drivstofftank fylt
til 90 % og uten tilleggsutstyr)1290 / 1300(*)1295 / 1320(*)
Nyttelast inkludert føreren(**)500 / 550(*)500 / 550(*)
Maksimal tillatt last(***)
- foraksel 1050 1050
- bakaksel
900 / 950
(*)900 / 950(*)
- total
1790 / 1850(*)1795 / 1870(*)
Maksimal belastning for kombinert kjøretøy
(kjøretøy + tilhenger)(****)2990 / 3050(*)2995 / 3070(*)
Trekkraft
– tilhenger med bremser 1500 1500
– tilhenger uten bremser 500 500
Maksimal belastning på slepekroken
(tilhenger med bremser)60 60
Maksimal belastning på taket
(*****)55/75(*)55/75(*)
(******)Versjoner for spesifikke markeder (*) TIPO STATION WAGON
(**) I tilfelle særskilte tilleggsutstyr øker vekten av tom bil og minker tilsvarende lastekapasitet i forhold til maksimalt tillatt vekt.
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
(****) Den maksimale belastningen for det kombinerte kjøretøyet må ikke overskrides. Maksimal hengerlast tillates kun hvis den ikke overskrider den maksimale
lasteverdien for det kombinerte kjøretøyet.
(*****) Den viste verdien inkluderer vekten av takbøylene.
213

Vekt (kg)1.6 Multijet 120 HK / 1.6 Multijet 120 HK
ECO
automatgir med dobbel clutch1.6 Multijet 115 hk(******)/ 1.6 Multijet
115 HK ECO(******)automatgir med dobbel clutch
Tomvekt (med alle væsker, drivstofftank fylt
til 90 % og uten tilleggsutstyr)1320 / 1350(*)1320 / 1350(*)
Nyttelast inkludert føreren(**)500 / 550(*)500 / 550(*)
Maksimal tillatt last(***)
- foraksel 1050 1050
- bakaksel
900 / 950
(*)900 / 950(*)
- total
1820 /1900(*)1820 /1900(*)
Maksimal belastning for kombinert kjøretøy
(kjøretøy + tilhenger)(****)2820 / 2900(*)2820 / 2900(*)
Trekkraft
– tilhenger med bremser 1300 1300
– tilhenger uten bremser 500 500
Maksimal belastning på slepekroken
(tilhenger med bremser)60 60
Maksimal belastning på taket
(*****)55/75(*)55/75(*)
(******)Versjoner for spesifikke markeder (*) TIPO STATION WAGON
(**) I tilfelle særskilte tilleggsutstyr øker vekten av tom bil og minker tilsvarende lastekapasitet i forhold til maksimalt tillatt vekt.
(***) Laster som ikke skal overstiges. Det er brukerens ansvar å plassere last i bagasjerommet og/eller på lasteplanet i overensstemmelse med den maksimalt tillatte
lasten.
(****) Den maksimale belastningen for det kombinerte kjøretøyet må ikke overskrides. Maksimal hengerlast tillates kun hvis den ikke overskrider den maksimale
lasteverdien for det kombinerte kjøretøyet.
(*****) Den viste verdien inkluderer vekten av takbøylene.
214
TEKNISKE DATA
