2018 FIAT TIPO 5DOORS STATION WAGON Drift- og vedlikeholdshåndbok (in Norwegian)

TYPE LAMPER
På bilen er følgende lamper installert
Pærer er helt av glass (type 1): de er trykkmontert. Trekk for å ta
dem ut.
Pærer med bajonettfeste (type 2): for å fjerne fra pæreholderen,
trykk på pæren, skru den mot klokken, og trekk den ut.
Halogenlamper (type 3): Dra i kontakten og trekk den ut.
Halogenlamper (type 4): skru pæren med klokken for å fjerne den.
Xenon gassutladningslykter (type 5):
(for versjoner/markeder hvor dette finnes)
henvend deg til Fiats servicenett for å fjerne pæren.
135

Lamper Type Strøm Referanse bilde
Kjørelys (D.R.L.) (versjoner med poly-elliptiske frontlykter) LED – –
Posisjon foran/kjørelys (D.R.L.) (versjoner med dobbelte
parabolske frontlykter)H15 15W 4
Fjernlys (versjoner med poly-elliptiske frontlykter) H7 55W 3
Fjernlys (versjoner med dobbelte parabolske frontlykter) H15 55W 4
Nærlys H7 55W 3
Fjernlys/nærlys (med xenon gassutladning)
(for versjoner/markeder hvor dette finnes)D5S 25W 5
Blinklys foran PY21W 21W 2
Sideblinklys WY5W 5W 1
Registreringsnummer W5W 5W 1
Posisjon bak/Stop P21W 21W 2
Blinklys bak PY21W 21W 2
Ryggelys W16W 16W 1
Tredje stopp LED – –
Tåkelys H11 55W 4
Tåkebaklys W16W 16W 1
Belysningsenhet foran C5W 5W 1
Belysningsenheter foran (solskjermer) C5W 5W 1
Bakre taklys C5W 6W 1
Lampe i bagasjerom W5W 5W 1
Belysningsenhet i hanskerommet W5W 5W 1
136
I NØDSSITUASJONER

UTSKIFTING AV EN
EKSTERN LYSPÆRE
Versjoner med poly-elliptiske
frontlykter
Plassering fremre lyspærer
1. Nærlys
2. Tåkelys
3. Fjernlys
4. Kjørelys (D.R.L.)
5. BlinklysNærlys
For å bytte lyspæren 1 fig. 135, gjør
som følger:
Fra inne i motorrommet, fjern
gummipluggen 1 fig. 136.
Koble fra strømkontakten og løsne
fjærbøylen.
Bytt lyspære 2.
Koble strømkontakten til igjen og sett
lyspæren med kontakten på plass.
Sett på fjærbøylen igjen og
kontrollere at den har festet seg.
sett på plass gummipluggen 1.
Fjernlys
For å bytte lyspæren 3 fig. 135, gjør
som følger:
Fra inne i motorrommet, fjern
gummipluggen 2 fig. 137.
Ta lyspære/kontakt-enheten ut.
Koble fra strømkontakten 3 og skift
ut lyspæren 4.
Sett lyspære/kontakt-enheten på
plass igjen og kontroller at den er riktig
festet.
Blinklys foran
For å bytte lyspæren 5 fig. 135, gjør
som følger:
vri lyspære/lyspæreholder-enheten
1fig. 138 en kvart omgang mot klokken
og dra den ut
Trykk forsiktig på lyspæren 2 (i aksial
retning) og vri den samtidig mot klokken
(bajonettkobling). Skift lyspæren ut.
Sett lyspære/lyspæreholderen på
plass igjen og vri enheten 2 med
klokken. Kontroller at den er riktig
festet.135P1030127-000-000
136P1030234-000-000
137P1030234-000-001
137

Tåkelys foran
For å bytte lyspæren 2 fig. 135, gjør
som følger:
Styr hjulene innad mot bilen.
Bruk skrutrekkeren som medfølger
for å løsne skruen 1 fig. 139 og fjerne
luke 2.
Vri lyspære/lyspæreholder-enheten
3 en kvart omgang mot klokken og dra
den ut.
Koble fra strømkontakten og skift ut
hele enheten.
Koble den elektriske kontakten til den
nye pæren-pæreholderenheten.
Montere enheten ved å vri den med
klokken. Kontrollere at den er riktig
festet.
Monter deretter på nytt
inspeksjonsvinduet 1.
Kjørelys (D.R.L.)
Kjørelysene 4 fig. 135 har LED lyspærer.
Disse har meget lang varighet og
behøver vanligvis ikke å skiftes.
Henvend deg til Fiats servicenett hvis
det skulle oppstå problemer.
Sideblinklys
For å bytte lyspærer gjør som følger:
Beveg det gjennomsiktige dekselet 1
fig. 140 i pilretningen slik at fjæren på
innsiden komprimeres og trekk deretter
enheten ut. Vær forsiktig så du ikke
skader karosserilakken.
Roter pæreholderen2iretning mot
klokken, dra deretter ut den trykksatte
pæren 3 og skift den ut.
Monter lyspæreholderen 2 i
lampelinsen 1 igjen ved å dreie den
med klokken.
Remonter gruppen, og forsikre deg
om at du hører låseklikket fra den indre
fjæren.Versjoner med dobbelte parabolske
lykter
Plassering fremre lyspærer
1. Nærlys
2. Tåkelys
3. Fjernlys / Kjørelys (D.R.L.)/
Posisjonslys
4. Blinklys.
138P2000185
139P2000135
140P1030251-000-000
14108026J0002EM
138
I NØDSSITUASJONER

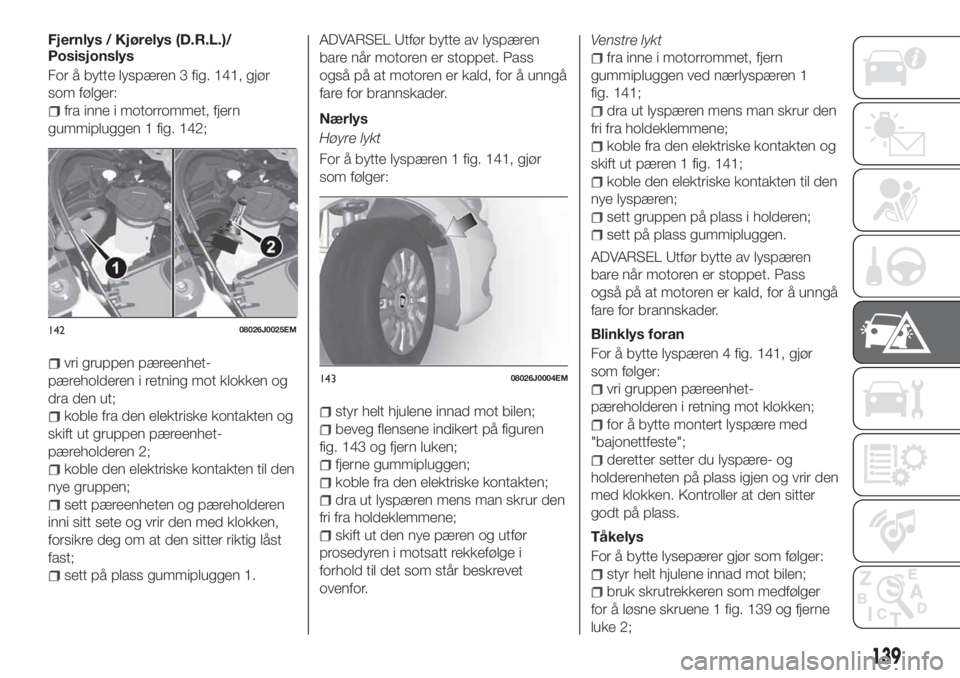

Fjernlys / Kjørelys (D.R.L.)/
Posisjonslys
For å bytte lyspæren 3 fig. 141, gjør
som følger:
fra inne i motorrommet, fjern
gummipluggen 1 fig. 142;
vri gruppen pæreenhet-
pæreholderen i retning mot klokken og
dra den ut;
koble fra den elektriske kontakten og
skift ut gruppen pæreenhet-
pæreholderen 2;
koble den elektriske kontakten til den
nye gruppen;
sett pæreenheten og pæreholderen
inni sitt sete og vrir den med klokken,
forsikre deg om at den sitter riktig låst
fast;
sett på plass gummipluggen 1.
ADVARSEL Utfør bytte av lyspæren
bare når motoren er stoppet. Pass
også på at motoren er kald, for å unngå
fare for brannskader.
Nærlys
Høyre lykt
For å bytte lyspæren 1 fig. 141, gjør
som følger:
styr helt hjulene innad mot bilen;
beveg flensene indikert på figuren
fig. 143 og fjern luken;
fjerne gummipluggen;
koble fra den elektriske kontakten;
dra ut lyspæren mens man skrur den
fri fra holdeklemmene;
skift ut den nye pæren og utfør
prosedyren i motsatt rekkefølge i
forhold til det som står beskrevet
ovenfor.Venstre lykt
fra inne i motorrommet, fjern
gummipluggen ved nærlyspæren 1
fig. 141;
dra ut lyspæren mens man skrur den
fri fra holdeklemmene;
koble fra den elektriske kontakten og
skift ut pæren 1 fig. 141;
koble den elektriske kontakten til den
nye lyspæren;
sett gruppen på plass i holderen;
sett på plass gummipluggen.
ADVARSEL Utfør bytte av lyspæren
bare når motoren er stoppet. Pass
også på at motoren er kald, for å unngå
fare for brannskader.
Blinklys foran
For å bytte lyspæren 4 fig. 141, gjør
som følger:
vri gruppen pæreenhet-
pæreholderen i retning mot klokken;
for å bytte montert lyspære med
"bajonettfeste";
deretter setter du lyspære- og
holderenheten på plass igjen og vrir den
med klokken. Kontroller at den sitter
godt på plass.
Tåkelys
For å bytte lysepærer gjør som følger:
styr helt hjulene innad mot bilen;
bruk skrutrekkeren som medfølger
for å løsne skruene 1 fig. 139 og fjerne
luke 2;
14208026J0025EM
14308026J0004EM
139

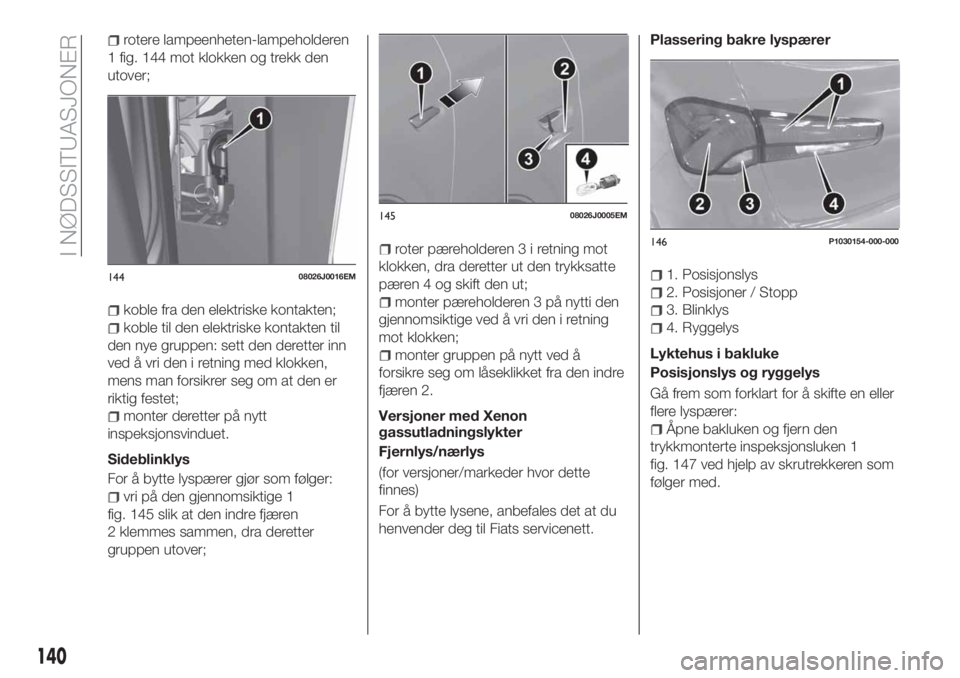

rotere lampeenheten-lampeholderen
1 fig. 144 mot klokken og trekk den
utover;
koble fra den elektriske kontakten;
koble til den elektriske kontakten til
den nye gruppen: sett den deretter inn
ved å vri den i retning med klokken,
mens man forsikrer seg om at den er
riktig festet;
monter deretter på nytt
inspeksjonsvinduet.
Sideblinklys
For å bytte lyspærer gjør som følger:
vri på den gjennomsiktige 1
fig. 145 slik at den indre fjæren
2 klemmes sammen, dra deretter
gruppen utover;
roter pæreholderen3iretning mot
klokken, dra deretter ut den trykksatte
pæren 4 og skift den ut;
monter pæreholderen 3 på nytti den
gjennomsiktige ved å vri den i retning
mot klokken;
monter gruppen på nytt ved å
forsikre seg om låseklikket fra den indre
fjæren 2.
Versjoner med Xenon
gassutladningslykter
Fjernlys/nærlys
(for versjoner/markeder hvor dette
finnes)
For å bytte lysene, anbefales det at du
henvender deg til Fiats servicenett.Plassering bakre lyspærer
1. Posisjonslys
2. Posisjoner / Stopp
3. Blinklys
4. Ryggelys
Lyktehus i bakluke
Posisjonslys og ryggelys
Gå frem som forklart for å skifte en eller
flere lyspærer:
Åpne bakluken og fjern den
trykkmonterte inspeksjonsluken 1
fig. 147 ved hjelp av skrutrekkeren som
følger med.
14408026J0016EM
14508026J0005EM
146P1030154-000-000
140
I NØDSSITUASJONER

Koble fra den elektriske kontakten i
midten.
Bruk torx-nøkkelen 1 fig. 148 og
sekskanthylsen 2 som følger med og
skru av de tre festemutterne 3. Fjern
deretter det gjennomsiktige dekselet i
bakluken.
Skru ut de 4 skruene fig. 148 og ta
lyspæreholderen ut.
Trykk forsiktig på lyspæren 1
fig. 149 (i aksial retning) og vri den
samtidig mot klokken (bajonettkobling).
For å skifte lyspæren i ryggelyset 2,
trekker du ganske enkelt lyspæren ut av
pæreholderen.
Når du har satt i den nye lyspæren,
monterer du pæreholderen på det
gjennomsiktige dekselet og skrur de
4 skruene fig. 148 inn igjen.
Montere det gjennomsiktige dekselet
i bakluken. Bruk torx-nøkkelen 1 og
sekskanthylsen 2 som følger med og
skru de tre festemutterne 3 helt fast.
Monter deretter inspeksjonsvinduet 1
fig. 147 og kontrollere at det er riktig
festet.Lyktehus i karosseriet
Posisjons-/stopplys og blinklys
Gå frem som forklart for å skifte en eller
flere lyspærer:
åpne bakluken og fjern den
trykkmonterte tetningslisten i
karosseriet ved å dra den opp A og
deretter innover mot B som vist i
fig. 150
Bruk torx-nøkkelen 1 fig. 148 som
følger med og skru ut de to skruene 1
fig. 151 og ta lyktehuset ut.
Koble fra strømkontakten og skru ut
de to skruene 2 fig. 152. Ta deretter
lyspæreholderen 3 ut.
For å skifte lyspæren, trykker du
forsiktig på pæren (i aksial retning) og
vrir den samtidig mot klokken
(bajonettkobling). 4 - Posisjons-/
stopplys, 5 - blinklys.
147P1030161-000-000
148P1030165-000-000
149P1030169-000-000
150P2000068-000-000
141

Når du har satt i den nye lyspæren,
monterer du pæreholderen på det
gjennomsiktige dekselet og skrur de
2 skruene inn igjen.
Sett i strømkoblingen, montere det
gjennomsiktige dekselet på karosseriet
og skru de to skruene 1 fig. 151 inn
med torxnøkkelen 1.
Monter tetningslisten på igjen. Trykk
forsiktig og kontroller at den har festet
seg korrekt i karosseriet. Deretter lukker
du bakluken.
Tredje stopplys
Det tredje stopplyset har LED lyspærer.
Disse har meget lang varighet og
behøver vanligvis ikke å skiftes.
Henvend deg til Fiats servicenett hvis
det skulle oppstå problemer.
Tåkebaklys
Gå frem som forklart nedenfor for å
skifte lyspærene i tåkelyset bak:
gå fra undersiden av de bakre
støtfangerne for å få tilgang til
pæreholderen fig. 153
vri pæreholderen mot klokken, ta ut
pæren og bytt den ut fig. 154
sett pæreholderen ved å vri den med
klokken.
For å skifte pæren, anbefales det at du
henvender deg til Fiats servicenett.
142)
151P1030171-000-000
152P1030172-000-000153P2000183
154P2000080-000-000
142
